Química

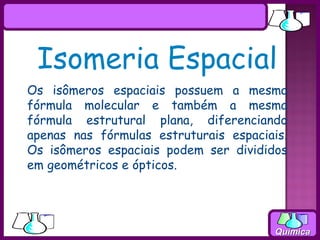

Isomeria Espacial
Os isômeros espaciais possuem a mesma
fórmula molecular e também a mesma
fórmula estrutural plana, diferenciando
apenas nas fórmulas estruturais espaciais.
Os isômeros espaciais podem ser divididos
em geométricos e ópticos.




                                        Química
   Iguais fórmulas moleculares


   Iguais fórmulas estruturais planas


   Diferentes fórmulas espaciais




                                         Química

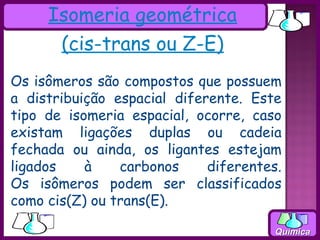

Isomeria geométrica
      (cis-trans ou Z-E)
Os isômeros são compostos que possuem
a distribuição espacial diferente. Este
tipo de isomeria espacial, ocorre, caso
existam ligações duplas ou cadeia
fechada ou ainda, os ligantes estejam
ligados    à    carbonos     diferentes.
Os isômeros podem ser classificados
como cis(Z) ou trans(E).

                                       Química
Química

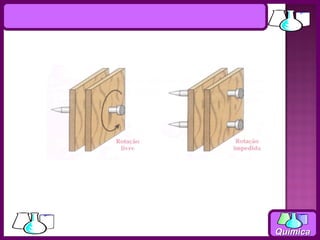

Não     ocorre    isomeria    espacial
geométrica devido a possibilidade de
rotação entre os carbonos.




                                    Química
Química

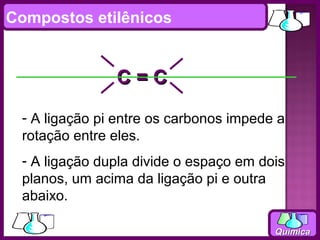

Compostos etilênicos


               C=C

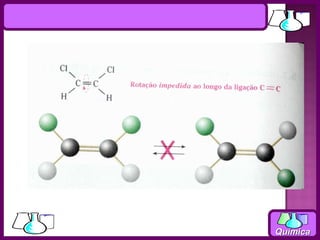

 - A ligação pi entre os carbonos impede a
 rotação entre eles.
 - A ligação dupla divide o espaço em dois
 planos, um acima da ligação pi e outra
 abaixo.

                                        Química

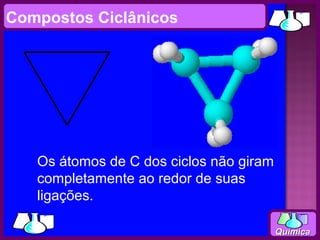

Compostos Ciclânicos




   Os átomos de C dos ciclos não giram
   completamente ao redor de suas
   ligações.

                                         Química
Tipos de Isomeria Geométrica


cis(Z)   do mesmo lado, juntos, no
         -

mesmo lado do plano de simetria.

trans(E) - em lados opostos do plano
de simetria.


                                   Química
Química

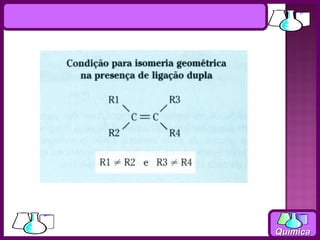

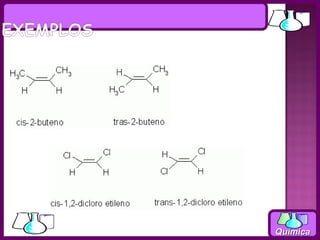

Isomeria Geométrica (Cis –Trans)
 Condições de existência:
 1) Cadeias abertas com ligação dupla;
 2) Radicais ≠ no mesmo carbono e = entre carbonos;


    H             H             H            CH3
      C=C                        C=C
    CH3   CH3                  CH3   H


                                                Química

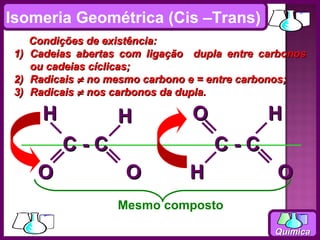

Isomeria Geométrica (Cis –Trans)
      Condições de existência:
 1)   Cadeias abertas com ligação dupla entre carbonos
      ou cadeias cíclicas;
 2)   Radicais ≠ no mesmo carbono e = entre carbonos;
 3)   Radicais ≠ nos carbonos da dupla.

        H            H            O            H
            C-C                       C-C
       O              O          H               O
                     Mesmo composto

                                                Química

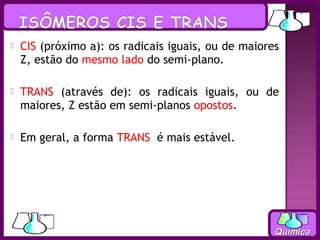

   CIS (próximo a): os radicais iguais, ou de maiores
    Z, estão do mesmo lado do semi-plano.

   TRANS (através de): os radicais iguais, ou de
    maiores, Z estão em semi-planos opostos.

   Em geral, a forma TRANS é mais estável.




                                                     Química

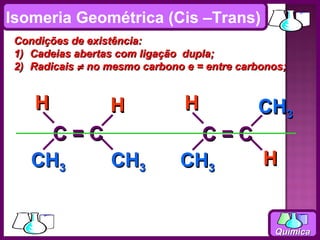

Isomeria Geométrica (Cis –Trans)
 Condições de existência:
 1) Cadeias abertas com ligação dupla;
 2) Radicais ≠ no mesmo carbono e = entre carbonos;


    H             H             H            CH3
      C=C                        C=C
    CH3   CH3                  CH3   H
           Cis                      Trans


                                                Química

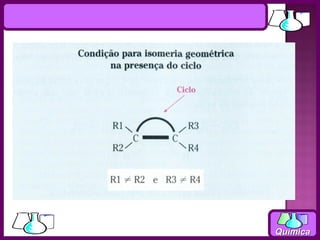

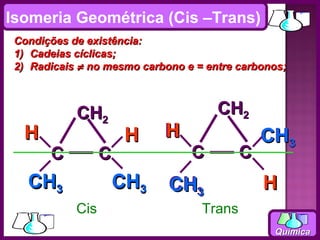

Isomeria Geométrica (Cis –Trans)
 Condições de existência:
 1) Cadeias cíclicas;
 2) Radicais ≠ no mesmo carbono e = entre carbonos;



            CH2                       CH2
  H                   H     H                  CH3
       C          C              C         C
   CH3            CH3        CH3
                               3
                                               H
            Cis                    Trans
                                                Química
Química

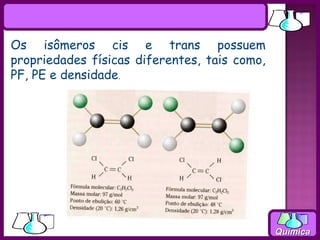

Os isômeros cis e trans possuem
propriedades físicas diferentes, tais como,
PF, PE e densidade.




                                              Química
Química

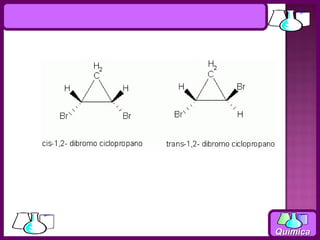

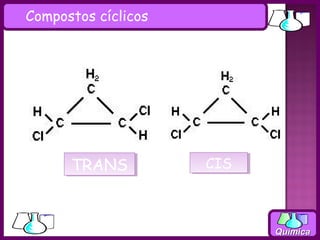

Compostos cíclicos




      TRANS
      TRANS          CIS
                     CIS



                           Química
Química

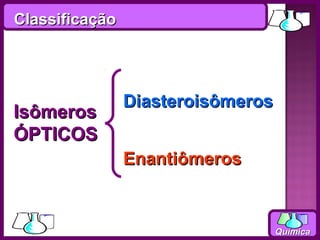

Classificação




                Diasteroisômeros
Isômeros
ÓPTICOS
                Enantiômeros


                                   Química

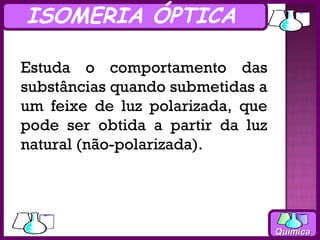

ISOMERIA ÓPTICA

Estuda o comportamento das
substâncias quando submetidas a
um feixe de luz polarizada, que
pode ser obtida a partir da luz
natural (não-polarizada).




                                  Química

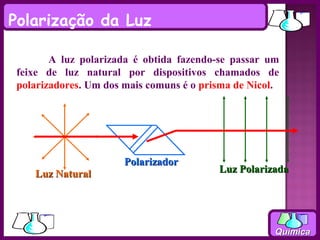

Polarização da Luz

        A luz polarizada é obtida fazendo-se passar um
 feixe de luz natural por dispositivos chamados de
 polarizadores. Um dos mais comuns é o prisma de Nicol.




                       Polarizador
    Luz Natural                           Luz Polarizada




                                                      Química

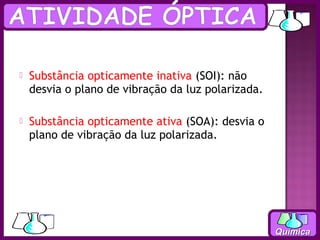

   Substância opticamente inativa (SOI): não
    desvia o plano de vibração da luz polarizada.

   Substância opticamente ativa (SOA): desvia o
    plano de vibração da luz polarizada.




                                                    Química

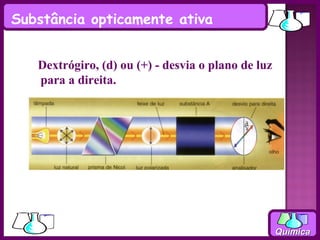

Substância opticamente ativa


   Dextrógiro, (d) ou (+) - desvia o plano de luz
   para a direita.




                                                    Química
Levógiro, (l) ou (- ): desvia o plano de luz para a
  esquerda.




                                                  Química
Imagem especular (imagem invertida)




                                      Química

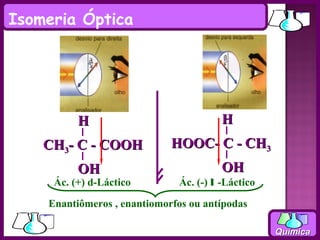

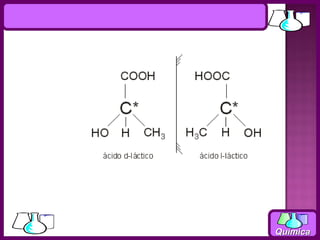

Isomeria Óptica


         Luz                          Luz
         polarizada                   polarizada

          H                             H
    CH3- C - COOH            HOOC- C - CH3
          OH                            OH
     Ác. (+) d-Láctico        Ác. (-) l -Láctico

    Enantiômeros , enantiomorfos ou antípodas

                                                   Química

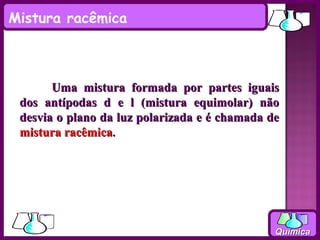

Mistura racêmica



       Uma mistura formada por partes iguais
 dos antípodas d e l (mistura equimolar) não
 desvia o plano da luz polarizada e é chamada de
 mistura racêmica.




                                               Química

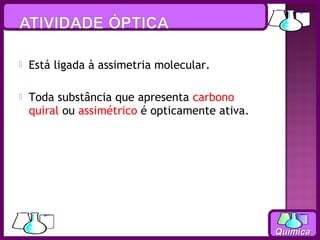

   Está ligada à assimetria molecular.

   Toda substância que apresenta carbono
    quiral ou assimétrico é opticamente ativa.




                                                 Química

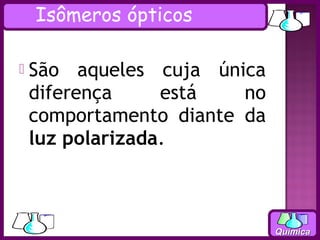

Isômeros ópticos

   São aqueles cuja única
    diferença     está   no
    comportamento diante da
    luz polarizada.



                              Química

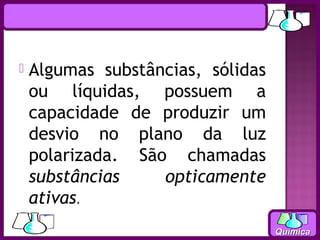

   Algumas substâncias, sólidas
    ou líquidas, possuem a
    capacidade de produzir um
    desvio no plano da luz
    polarizada. São chamadas
    substâncias    opticamente
    ativas.
                                   Química

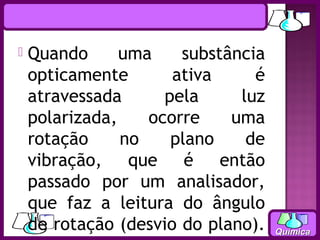

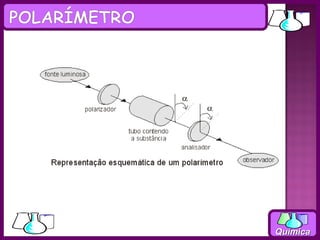

   Quando      uma    substância
    opticamente       ativa     é
    atravessada      pela     luz
    polarizada,    ocorre    uma
    rotação     no    plano    de
    vibração, que é então
    passado por um analisador,
    que faz a leitura do ângulo
    de rotação (desvio do plano).   Química

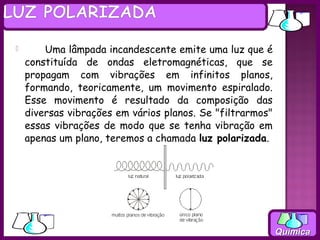

         Uma lâmpada incandescente emite uma luz que é
    constituída de ondas eletromagnéticas, que se
    propagam com vibrações em infinitos planos,
    formando, teoricamente, um movimento espiralado.
    Esse movimento é resultado da composição das
    diversas vibrações em vários planos. Se "filtrarmos"
    essas vibrações de modo que se tenha vibração em
    apenas um plano, teremos a chamada luz polarizada.




                                                           Química

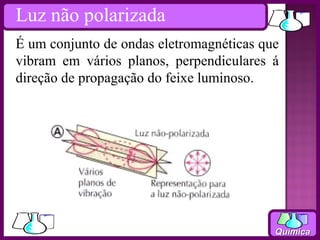

Luz não polarizada
É um conjunto de ondas eletromagnéticas que
vibram em vários planos, perpendiculares á
direção de propagação do feixe luminoso.




                                          Química
Luz polarizada

É um conjunto de ondas eletromagnéticas que
vibram em um único plano, denominado plano
de polarização.




                                          Química

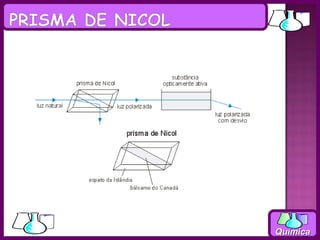

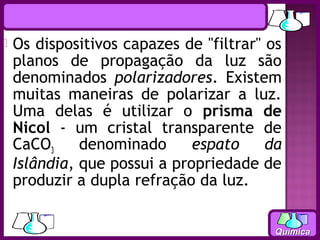

   Os dispositivos capazes de "filtrar" os
    planos de propagação da luz são
    denominados polarizadores. Existem
    muitas maneiras de polarizar a luz.
    Uma delas é utilizar o prisma de
    Nicol - um cristal transparente de
    CaCO3     denominado      espato     da
    Islândia, que possui a propriedade de
    produzir a dupla refração da luz.


                                          Química

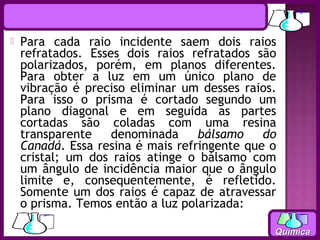

   Para cada raio incidente saem dois raios
    refratados. Esses dois raios refratados são
    polarizados, porém, em planos diferentes.
    Para obter a luz em um único plano de
    vibração é preciso eliminar um desses raios.
    Para isso o prisma é cortado segundo um
    plano diagonal e em seguida as partes
    cortadas são coladas com uma resina
    transparente    denominada     bálsamo    do
    Canadá. Essa resina é mais refringente que o
    cristal; um dos raios atinge o bálsamo com
    um ângulo de incidência maior que o ângulo
    limite e, consequentemente, é refletido.
    Somente um dos raios é capaz de atravessar
    o prisma. Temos então a luz polarizada:

                                               Química
Química
Química

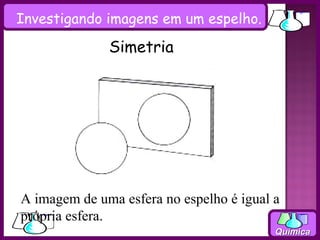

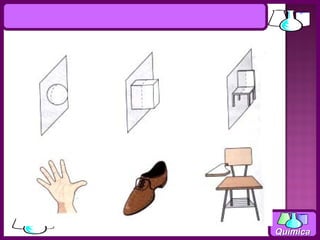

Investigando imagens em um espelho.

              Simetria




A imagem de uma esfera no espelho é igual a
própria esfera.
                                          Química

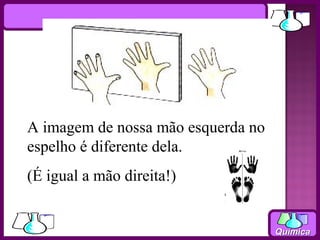

A imagem de nossa mão esquerda no
espelho é diferente dela.
(É igual a mão direita!)


                                    Química
Química

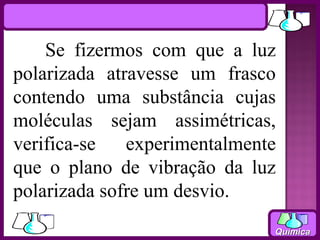

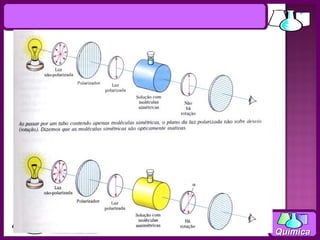

Se fizermos com que a luz
polarizada atravesse um frasco
contendo uma substância cujas
moléculas sejam assimétricas,
verifica-se   experimentalmente
que o plano de vibração da luz
polarizada sofre um desvio.
                              Química
Professora Cláudia Bacchi   Química
Química

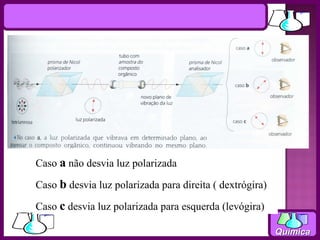

Caso a não desvia luz polarizada

Caso b desvia luz polarizada para direita ( dextrógira)

Caso c desvia luz polarizada para esquerda (levógira)

                                                          Química

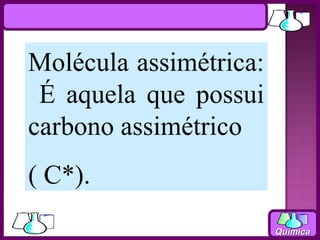

Molécula assimétrica:
 É aquela que possui
carbono assimétrico
( C*).
                        Química

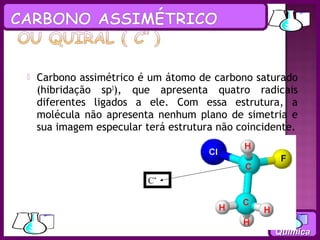

   Carbono assimétrico é um átomo de carbono saturado
    (hibridação sp3), que apresenta quatro radicais
    diferentes ligados a ele. Com essa estrutura, a
    molécula não apresenta nenhum plano de simetria e
    sua imagem especular terá estrutura não coincidente.



                          C*




                                                   Química

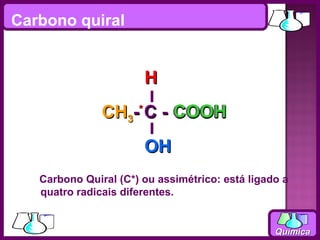

Carbono quiral


                       H
               CH3-* C - COOH
                       OH
   Carbono Quiral (C*) ou assimétrico: está ligado a
   quatro radicais diferentes.


                                                 Química

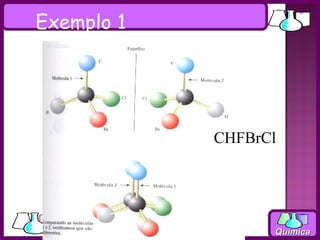

Exemplo 1




            CHFBrCl




                  Química

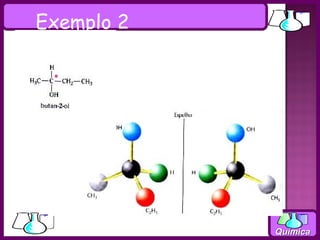

Exemplo 2




            Química

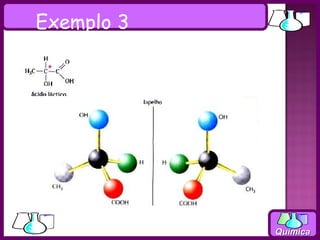

Exemplo 3




            Química







                                                                                                                                                                  Química
Química

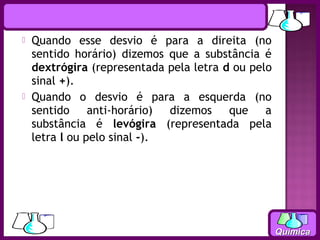

   Quando esse desvio é para a direita (no
    sentido horário) dizemos que a substância é
    dextrógira (representada pela letra d ou pelo
    sinal +).
   Quando o desvio é para a esquerda (no
    sentido anti-horário) dizemos que a
    substância é levógira (representada pela
    letra l ou pelo sinal -).




                                                    Química

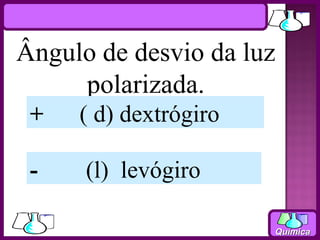

Ângulo de desvio da luz
     polarizada.
 +   ( d) dextrógiro

 -    (l) levógiro

                       Química

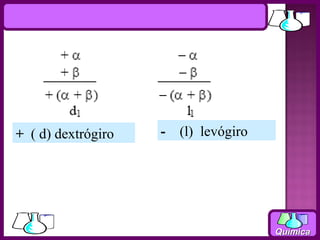

+ ( d) dextrógiro   -   (l) levógiro




                                       Química

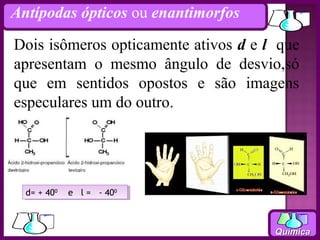

Antípodas ópticos ou enantimorfos

Dois isômeros opticamente ativos d e l que
apresentam o mesmo ângulo de desvio,só
que em sentidos opostos e são imagens
especulares um do outro.




  d= + 4000 e ll= --4000
   d= + 40   e =     40



                                      Química

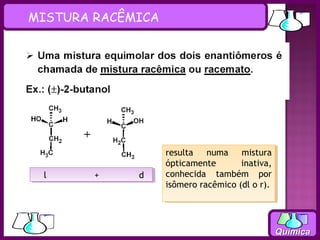

MISTURA RACÊMICA




                   resulta
                    resulta numa
                              numa mistura
                                      mistura
                   ópticamente
                    ópticamente      inativa,
                                      inativa,
 ll     ++   dd    conhecida também por
                    conhecida também por
                   isômero racêmico (dl o r).
                    isômero racêmico (dl o r).




                                                 Química

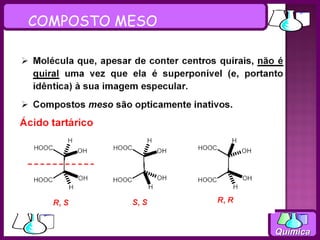

COMPOSTO MESO




                Química
   São isômeros ópticos que desviam a luz polarizada
    em ângulos diferentes e não são imagens
    especulares um do outro
   Os pares abaixo são considerados diastereoisômeros:
             d = +400 e d = +200
              l = -400   e l = -200
             d= + 400 e l = -200
             d = +200 e l = -400




                                                 Química
Química

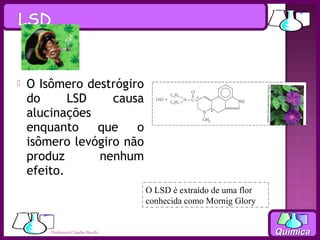

   O Isômero destrógiro
    do      LSD    causa
    alucinações
    enquanto    que    o
    isômero levógiro não
    produz      nenhum
    efeito.
                                    O LSD é extraído de uma flor
                                    conhecida como Mornig Glory


        Professora Cláudia Bacchi                                  Química

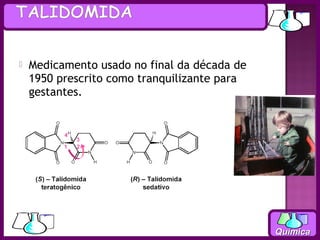

   Medicamento usado no final da década de
    1950 prescrito como tranquilizante para
    gestantes.




                                              Química
   Knowles, Noyori e Sharpless em 2001.
   Criaram métodos de obter um produto puro
    epecífico, eliminando a versão quiral
    indesejada.




      Professora Cláudia Bacchi                Química

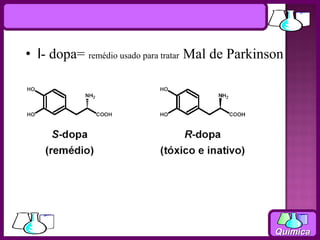

• l- dopa= remédio usado para tratar Mal de Parkinson




                                                   Química

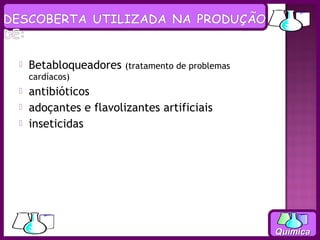

   Betabloqueadores   (tratamento de problemas
    cardíacos)
   antibióticos
   adoçantes e flavolizantes artificiais
   inseticidas




                                                  Química

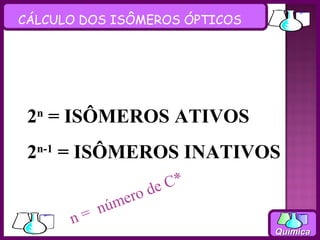

CÁLCULO DOS ISÔMEROS ÓPTICOS




 2n = ISÔMEROS ATIVOS
 2n-1 = ISÔMEROS INATIVOS
                    de C*
              ero
           núm
      n=
                               Química
Possui 1 C*
               n = número de c* diferentes

                                             1dextrógiro
2n = 21 = 2 isômeros ativos
                                             1 levógiro
2n-1 = 21-1 = 20 = 1 isômero
inativo(mistura racêmica)
                              Total 3 isômeros
                                         Química

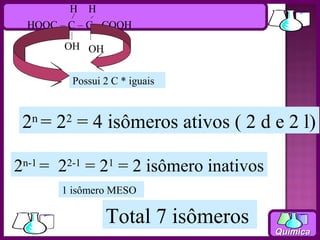

H H
 HOOC – C – C - COOH

       OH OH


         Possui 2 C * iguais



 2n = 22 = 4 isômeros ativos ( 2 d e 2 l)

2n-1 = 22-1 = 21 = 2 isômero inativos
       1 isômero MESO

                Total 7 isômeros
                                        Química

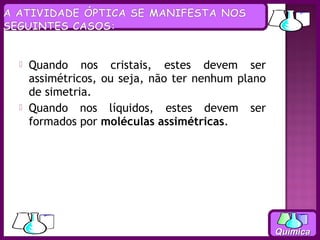

   Quando nos cristais, estes devem ser
    assimétricos, ou seja, não ter nenhum plano
    de simetria.
   Quando nos líquidos, estes devem ser
    formados por moléculas assimétricas.




                                                  Química

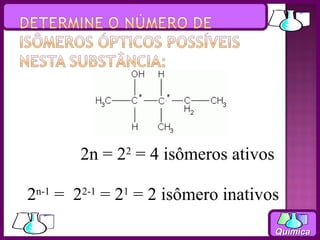

2n = 22 = 4 isômeros ativos

2n-1 = 22-1 = 21 = 2 isômero inativos
                                     Química
(UPF-2007/Inverno) Sobre os compostos abaixo relacionados, assinale a
 alternativa incorreta:




 a) Os nomes para os composto I e II são, respectivamente, butan-1-ol e
 butan-2-ol.
 b) Todos pertencem a função álcool.
 c) O composto II apresenta estereoisomeria.
 d) O composto I apresenta atividade óptica.
 e) São todos isômeros entre si
                                                               Química

Mais conteúdo relacionado

Mais procurados

Capítulo 19 e 20 funções químicas ácidos, bases, sais e óxidos
Capítulo 19 e 20   funções químicas ácidos, bases, sais e óxidosCapítulo 19 e 20   funções químicas ácidos, bases, sais e óxidos
Capítulo 19 e 20 funções químicas ácidos, bases, sais e óxidosIgor Brant

Aula de química para o Enem - Reação de Neutralização e Óxidos - Módulo 3
Aula de química para o Enem - Reação de Neutralização e Óxidos - Módulo 3Aula de química para o Enem - Reação de Neutralização e Óxidos - Módulo 3
Aula de química para o Enem - Reação de Neutralização e Óxidos - Módulo 3Maiquel Vieira

Isomeria Geométrica
Isomeria GeométricaIsomeria Geométrica
Isomeria GeométricaPaulo Filho

Eletroquimica PILHAS
Eletroquimica PILHASEletroquimica PILHAS
Eletroquimica PILHASAna Dias

Estudo funcoes organicas
Estudo funcoes organicasEstudo funcoes organicas
Estudo funcoes organicasFernando Lucas

Ligações Químicas Aula 1
Ligações Químicas Aula 1Ligações Químicas Aula 1
Ligações Químicas Aula 1Abraão Matos

Funções orgânicas slide
Funções orgânicas slideFunções orgânicas slide
Funções orgânicas slideJoelson Barral

Reações químicas e classificações
Reações químicas e classificaçõesReações químicas e classificações
Reações químicas e classificaçõesJoanna de Paoli

Aula estrutura atomica
Aula estrutura atomicaAula estrutura atomica
Aula estrutura atomicadandias5

Aulão enem funções orgânicas e isomeria - 3º ano
Aulão enem  funções orgânicas e isomeria - 3º anoAulão enem  funções orgânicas e isomeria - 3º ano
Aulão enem funções orgânicas e isomeria - 3º anoCaroline Rovetta

Equilíbrio químico
Equilíbrio químicoEquilíbrio químico
Equilíbrio químicoCarlos Kramer


Mais procurados (20)

Capítulo 19 e 20 funções químicas ácidos, bases, sais e óxidos
Capítulo 19 e 20   funções químicas ácidos, bases, sais e óxidosCapítulo 19 e 20   funções químicas ácidos, bases, sais e óxidos
Capítulo 19 e 20 funções químicas ácidos, bases, sais e óxidos

Aula de química para o Enem - Reação de Neutralização e Óxidos - Módulo 3
Aula de química para o Enem - Reação de Neutralização e Óxidos - Módulo 3Aula de química para o Enem - Reação de Neutralização e Óxidos - Módulo 3
Aula de química para o Enem - Reação de Neutralização e Óxidos - Módulo 3

01 aula introdução eletroquímica
01 aula introdução eletroquímica01 aula introdução eletroquímica
01 aula introdução eletroquímica

Reações de Eliminação
Reações de EliminaçãoReações de Eliminação
Reações de Eliminação

Aula Digital de Química - Ácidos e Bases
Aula Digital de Química - Ácidos e BasesAula Digital de Química - Ácidos e Bases
Aula Digital de Química - Ácidos e Bases

Aula funções oxigenadas
Aula  funções oxigenadasAula  funções oxigenadas
Aula funções oxigenadas

Isomeria Geométrica
Isomeria GeométricaIsomeria Geométrica
Isomeria Geométrica

Polaridade de ligações e moléculas
Polaridade de ligações e moléculasPolaridade de ligações e moléculas
Polaridade de ligações e moléculas

Reações químicas
Reações químicasReações químicas
Reações químicas

Eletroquimica PILHAS
Eletroquimica PILHASEletroquimica PILHAS
Eletroquimica PILHAS

Estudo funcoes organicas
Estudo funcoes organicasEstudo funcoes organicas
Estudo funcoes organicas

Ligações Químicas Aula 1
Ligações Químicas Aula 1Ligações Químicas Aula 1
Ligações Químicas Aula 1

Funções orgânicas slide
Funções orgânicas slideFunções orgânicas slide
Funções orgânicas slide

Reações químicas e classificações
Reações químicas e classificaçõesReações químicas e classificações
Reações químicas e classificações

Geometria molecular
Geometria molecularGeometria molecular
Geometria molecular

Aula estrutura atomica
Aula estrutura atomicaAula estrutura atomica
Aula estrutura atomica

Aulão enem funções orgânicas e isomeria - 3º ano
Aulão enem  funções orgânicas e isomeria - 3º anoAulão enem  funções orgânicas e isomeria - 3º ano
Aulão enem funções orgânicas e isomeria - 3º ano

Geometria molecular
Geometria molecularGeometria molecular
Geometria molecular

Aula de Digital de Química - Sais
Aula de Digital de Química - SaisAula de Digital de Química - Sais
Aula de Digital de Química - Sais

Equilíbrio químico
Equilíbrio químicoEquilíbrio químico
Equilíbrio químico


Destaque

Isomeria Óptica
Isomeria ÓpticaIsomeria Óptica
Isomeria Ópticatctieri

4444444444444444444444444444444
44444444444444444444444444444444444444444444444444444444444444
4444444444444444444444444444444jimmui

Isomeria Óptica
Isomeria ÓpticaIsomeria Óptica
Isomeria Ópticamnmaill

Isomeria- Química Orgânica
Isomeria- Química OrgânicaIsomeria- Química Orgânica
Isomeria- Química OrgânicaCarlos Priante

Isomeria em nosso cotidiano
Isomeria em nosso cotidianoIsomeria em nosso cotidiano
Isomeria em nosso cotidianoErnandes Maia

isomeria optica en medicamentos
isomeria optica en medicamentosisomeria optica en medicamentos
isomeria optica en medicamentosRaul Ramirez

Isomeria óptica Colégio Santa Isabel 1° 2° Anos Manhã E Tarde Professor T...
Isomeria óptica  Colégio Santa Isabel 1°  2° Anos Manhã E Tarde   Professor T...Isomeria óptica  Colégio Santa Isabel 1°  2° Anos Manhã E Tarde   Professor T...
Isomeria óptica Colégio Santa Isabel 1° 2° Anos Manhã E Tarde Professor T...tiago.ufc

Aula de Isomeria Óptica
Aula de Isomeria ÓpticaAula de Isomeria Óptica
Aula de Isomeria ÓpticaPaulo Filho

Isomeria Geométrica
Isomeria GeométricaIsomeria Geométrica
Isomeria Geométricatctieri

Trabalho de quimica isomeria
Trabalho de quimica   isomeria Trabalho de quimica   isomeria
Trabalho de quimica isomeria Fabricio Faustino

Aula 08 isomeria e estereoquimica
Aula 08 isomeria e estereoquimicaAula 08 isomeria e estereoquimica
Aula 08 isomeria e estereoquimicaRoberval Stefani

Aula.teorica.10 isomeria.optica
Aula.teorica.10 isomeria.opticaAula.teorica.10 isomeria.optica
Aula.teorica.10 isomeria.opticaKarla Agda B

Fármacos e quiralidade
Fármacos e quiralidadeFármacos e quiralidade
Fármacos e quiralidadeVictor Ygor

Medicamentos esteroisomeros (Estereoquimica)
Medicamentos esteroisomeros (Estereoquimica)Medicamentos esteroisomeros (Estereoquimica)
Medicamentos esteroisomeros (Estereoquimica)oari9


Destaque (20)

Isomeria Óptica
Isomeria ÓpticaIsomeria Óptica
Isomeria Óptica

Isomeria
IsomeriaIsomeria
Isomeria

Química orgânica - Isomeria
Química orgânica - IsomeriaQuímica orgânica - Isomeria
Química orgânica - Isomeria

4444444444444444444444444444444
44444444444444444444444444444444444444444444444444444444444444
4444444444444444444444444444444

Isomeria Óptica
Isomeria ÓpticaIsomeria Óptica
Isomeria Óptica

Isomeria- Química Orgânica
Isomeria- Química OrgânicaIsomeria- Química Orgânica
Isomeria- Química Orgânica

Koalas
KoalasKoalas
Koalas

Isomeria em nosso cotidiano
Isomeria em nosso cotidianoIsomeria em nosso cotidiano
Isomeria em nosso cotidiano

isomeria optica en medicamentos
isomeria optica en medicamentosisomeria optica en medicamentos
isomeria optica en medicamentos

Isomeria2
Isomeria2Isomeria2
Isomeria2

Isomeria plana
Isomeria planaIsomeria plana
Isomeria plana

Isomeria óptica Colégio Santa Isabel 1° 2° Anos Manhã E Tarde Professor T...
Isomeria óptica  Colégio Santa Isabel 1°  2° Anos Manhã E Tarde   Professor T...Isomeria óptica  Colégio Santa Isabel 1°  2° Anos Manhã E Tarde   Professor T...
Isomeria óptica Colégio Santa Isabel 1° 2° Anos Manhã E Tarde Professor T...

Aula de Isomeria Óptica
Aula de Isomeria ÓpticaAula de Isomeria Óptica
Aula de Isomeria Óptica

Isomeria Geométrica
Isomeria GeométricaIsomeria Geométrica
Isomeria Geométrica

Trabalho de quimica isomeria
Trabalho de quimica   isomeria Trabalho de quimica   isomeria
Trabalho de quimica isomeria

Aula 08 isomeria e estereoquimica
Aula 08 isomeria e estereoquimicaAula 08 isomeria e estereoquimica
Aula 08 isomeria e estereoquimica

Aula.teorica.10 isomeria.optica
Aula.teorica.10 isomeria.opticaAula.teorica.10 isomeria.optica
Aula.teorica.10 isomeria.optica

Isomeria
IsomeriaIsomeria
Isomeria

Fármacos e quiralidade
Fármacos e quiralidadeFármacos e quiralidade
Fármacos e quiralidade

Medicamentos esteroisomeros (Estereoquimica)
Medicamentos esteroisomeros (Estereoquimica)Medicamentos esteroisomeros (Estereoquimica)
Medicamentos esteroisomeros (Estereoquimica)


Semelhante a Isomeria Cis-Trans e Óptica

Isomeria Óptica PPT A.ppt
Isomeria Óptica PPT A.pptIsomeria Óptica PPT A.ppt
Isomeria Óptica PPT A.pptArthurQumica

Aula 12 - Isomeria optica.pptx
Aula 12 - Isomeria optica.pptxAula 12 - Isomeria optica.pptx
Aula 12 - Isomeria optica.pptxDaniDu3

Isomeria em ppt completo
Isomeria em ppt completoIsomeria em ppt completo
Isomeria em ppt completoAntonio Cardoso

Aulaestruturaatomica 120329164646-phpapp02
Aulaestruturaatomica 120329164646-phpapp02Aulaestruturaatomica 120329164646-phpapp02
Aulaestruturaatomica 120329164646-phpapp02Márcia Lisboa

Aula 08 isomeria e estereoquimica
Aula 08 isomeria e estereoquimicaAula 08 isomeria e estereoquimica
Aula 08 isomeria e estereoquimicaJan Dabkiewicz

Entendendo melhor isomeria e estereoquimica
Entendendo melhor isomeria e estereoquimicaEntendendo melhor isomeria e estereoquimica
Entendendo melhor isomeria e estereoquimicaJan Dabkiewicz

Entendendo melhor isomeria e estereoquimica
Entendendo melhor isomeria e estereoquimicaEntendendo melhor isomeria e estereoquimica
Entendendo melhor isomeria e estereoquimicaJan Dabkiewicz

Isomeria e estereoquimica
Isomeria e estereoquimicaIsomeria e estereoquimica
Isomeria e estereoquimicaJan Dabkiewicz

O átomo e suas caraterísticas na Química
O átomo e suas caraterísticas na QuímicaO átomo e suas caraterísticas na Química
O átomo e suas caraterísticas na QuímicaRaquel Acácio Mendanha

2º SEMESTRE - TABELA PERIÓDICA HISTÓRIA.ppt
2º SEMESTRE - TABELA PERIÓDICA HISTÓRIA.ppt2º SEMESTRE - TABELA PERIÓDICA HISTÓRIA.ppt
2º SEMESTRE - TABELA PERIÓDICA HISTÓRIA.pptElifabio Sobreira Pereira

Pré-prova dos mais bagual Química POP
Pré-prova dos mais bagual Química POPPré-prova dos mais bagual Química POP
Pré-prova dos mais bagual Química POPRodrigo Oliveira

Estruturas cristalinas
Estruturas cristalinasEstruturas cristalinas
Estruturas cristalinaselizethalves

CVida 2016-2017 Estrutura atomica1.pdf
CVida 2016-2017  Estrutura atomica1.pdfCVida 2016-2017  Estrutura atomica1.pdf
CVida 2016-2017 Estrutura atomica1.pdfProfYasminBlanco


Semelhante a Isomeria Cis-Trans e Óptica (20)

Isomeria Óptica PPT A.ppt
Isomeria Óptica PPT A.pptIsomeria Óptica PPT A.ppt
Isomeria Óptica PPT A.ppt

Isomeria espacial apostila 4
Isomeria espacial apostila 4Isomeria espacial apostila 4
Isomeria espacial apostila 4

Aula 12 - Isomeria optica.pptx
Aula 12 - Isomeria optica.pptxAula 12 - Isomeria optica.pptx
Aula 12 - Isomeria optica.pptx

Isomeria em ppt completo
Isomeria em ppt completoIsomeria em ppt completo
Isomeria em ppt completo

Aulaestruturaatomica 120329164646-phpapp02
Aulaestruturaatomica 120329164646-phpapp02Aulaestruturaatomica 120329164646-phpapp02
Aulaestruturaatomica 120329164646-phpapp02

Estrutura atomica
Estrutura atomicaEstrutura atomica
Estrutura atomica

Aula 08 isomeria e estereoquimica
Aula 08 isomeria e estereoquimicaAula 08 isomeria e estereoquimica
Aula 08 isomeria e estereoquimica

Entendendo melhor isomeria e estereoquimica
Entendendo melhor isomeria e estereoquimicaEntendendo melhor isomeria e estereoquimica
Entendendo melhor isomeria e estereoquimica

Entendendo melhor isomeria e estereoquimica
Entendendo melhor isomeria e estereoquimicaEntendendo melhor isomeria e estereoquimica
Entendendo melhor isomeria e estereoquimica

Isomeria e estereoquimica
Isomeria e estereoquimicaIsomeria e estereoquimica
Isomeria e estereoquimica

isomeria
isomeriaisomeria
isomeria

estereoquimicaleandro.pdf
estereoquimicaleandro.pdfestereoquimicaleandro.pdf
estereoquimicaleandro.pdf

O átomo e suas caraterísticas na Química
O átomo e suas caraterísticas na QuímicaO átomo e suas caraterísticas na Química
O átomo e suas caraterísticas na Química

2º SEMESTRE - TABELA PERIÓDICA HISTÓRIA.ppt
2º SEMESTRE - TABELA PERIÓDICA HISTÓRIA.ppt2º SEMESTRE - TABELA PERIÓDICA HISTÓRIA.ppt
2º SEMESTRE - TABELA PERIÓDICA HISTÓRIA.ppt

Pré-prova dos mais bagual Química POP
Pré-prova dos mais bagual Química POPPré-prova dos mais bagual Química POP
Pré-prova dos mais bagual Química POP

quimica geral Aula 03
quimica geral Aula 03quimica geral Aula 03
quimica geral Aula 03

Estruturas cristalinas
Estruturas cristalinasEstruturas cristalinas
Estruturas cristalinas

Ana nery a quimica dos sólidos
Ana nery   a quimica dos sólidosAna nery   a quimica dos sólidos
Ana nery a quimica dos sólidos

Tabela periódica
Tabela periódicaTabela periódica
Tabela periódica

CVida 2016-2017 Estrutura atomica1.pdf
CVida 2016-2017  Estrutura atomica1.pdfCVida 2016-2017  Estrutura atomica1.pdf
CVida 2016-2017 Estrutura atomica1.pdf


Mais de Nai Mariano

Aula - Grandezas Químicas
Aula - Grandezas Químicas Aula - Grandezas Químicas
Aula - Grandezas Químicas Nai Mariano

Aula calculos quimicos positivo
Aula calculos quimicos positivoAula calculos quimicos positivo
Aula calculos quimicos positivoNai Mariano

Lista grandezas químicas e estequiometria
Lista grandezas químicas e estequiometriaLista grandezas químicas e estequiometria
Lista grandezas químicas e estequiometriaNai Mariano

Aula Funções Inorgânicas
Aula Funções InorgânicasAula Funções Inorgânicas
Aula Funções InorgânicasNai Mariano

Lista de exercícios estrutura atômica
Lista de exercícios estrutura atômicaLista de exercícios estrutura atômica
Lista de exercícios estrutura atômicaNai Mariano

Lista de materiais de química
Lista de materiais de químicaLista de materiais de química
Lista de materiais de químicaNai Mariano

Introdução - Química
Introdução - QuímicaIntrodução - Química
Introdução - QuímicaNai Mariano

Introducao quimica
Introducao quimicaIntroducao quimica
Introducao quimicaNai Mariano

Introducao quimica
Introducao quimicaIntroducao quimica
Introducao quimicaNai Mariano

Aula de Esquiometria Prof Kamil
Aula de Esquiometria Prof KamilAula de Esquiometria Prof Kamil
Aula de Esquiometria Prof KamilNai Mariano

Aula sobre Grandezas Químicas!
Aula sobre Grandezas Químicas!Aula sobre Grandezas Químicas!
Aula sobre Grandezas Químicas!Nai Mariano

Reações inorgânicas
Reações inorgânicas Reações inorgânicas
Reações inorgânicas Nai Mariano

Aula funções inorgânicas e exercícios Positivo
Aula funções inorgânicas e exercícios PositivoAula funções inorgânicas e exercícios Positivo
Aula funções inorgânicas e exercícios PositivoNai Mariano

Aula funções inorgnicas e exercicios ibb
Aula funções inorgnicas e exercicios ibbAula funções inorgnicas e exercicios ibb
Aula funções inorgnicas e exercicios ibbNai Mariano

Forças intermoleculares
Forças intermolecularesForças intermoleculares
Forças intermolecularesNai Mariano

Ligações químicas
Ligações químicasLigações químicas
Ligações químicasNai Mariano


Mais de Nai Mariano (20)

Aula murialdo 2
Aula murialdo 2Aula murialdo 2
Aula murialdo 2

Aula - Grandezas Químicas
Aula - Grandezas Químicas Aula - Grandezas Químicas
Aula - Grandezas Químicas

Aula calculos quimicos positivo
Aula calculos quimicos positivoAula calculos quimicos positivo
Aula calculos quimicos positivo

Lista grandezas químicas e estequiometria
Lista grandezas químicas e estequiometriaLista grandezas químicas e estequiometria
Lista grandezas químicas e estequiometria

Aula Funções Inorgânicas
Aula Funções InorgânicasAula Funções Inorgânicas
Aula Funções Inorgânicas

Aula tabela[1]
Aula tabela[1]Aula tabela[1]
Aula tabela[1]

Lista de exercícios estrutura atômica
Lista de exercícios estrutura atômicaLista de exercícios estrutura atômica
Lista de exercícios estrutura atômica

Lista de materiais de química
Lista de materiais de químicaLista de materiais de química
Lista de materiais de química

Introdução - Química
Introdução - QuímicaIntrodução - Química
Introdução - Química

Introducao quimica
Introducao quimicaIntroducao quimica
Introducao quimica

Introducao quimica
Introducao quimicaIntroducao quimica
Introducao quimica

Cinética
CinéticaCinética
Cinética

Aula de Esquiometria Prof Kamil
Aula de Esquiometria Prof KamilAula de Esquiometria Prof Kamil
Aula de Esquiometria Prof Kamil

Aula sobre Grandezas Químicas!
Aula sobre Grandezas Químicas!Aula sobre Grandezas Químicas!
Aula sobre Grandezas Químicas!

Reações inorgânicas
Reações inorgânicas Reações inorgânicas
Reações inorgânicas

Aula funções inorgânicas e exercícios Positivo
Aula funções inorgânicas e exercícios PositivoAula funções inorgânicas e exercícios Positivo
Aula funções inorgânicas e exercícios Positivo

Aula funções inorgnicas e exercicios ibb
Aula funções inorgnicas e exercicios ibbAula funções inorgnicas e exercicios ibb
Aula funções inorgnicas e exercicios ibb

Forças intermoleculares
Forças intermolecularesForças intermoleculares
Forças intermoleculares

Ligações químicas
Ligações químicasLigações químicas
Ligações químicas

Aula tabela
Aula tabelaAula tabela
Aula tabela


Último

Aparatologia na estética - Cavitação, radiofrequência e lipolaser.pdf
Aparatologia na estética - Cavitação, radiofrequência e lipolaser.pdfAparatologia na estética - Cavitação, radiofrequência e lipolaser.pdf
Aparatologia na estética - Cavitação, radiofrequência e lipolaser.pdfAbdLuxemBourg

O que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaO que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaHenrique Santos

Livro infantil: A onda da raiva. pdf-crianças
Livro infantil: A onda da raiva. pdf-criançasLivro infantil: A onda da raiva. pdf-crianças
Livro infantil: A onda da raiva. pdf-criançasMonizeEvellin2

Testes de avaliação português 6º ano .pdf
Testes de avaliação português 6º ano .pdfTestes de avaliação português 6º ano .pdf
Testes de avaliação português 6º ano .pdfCsarBaltazar1

APOSTILA- COMPLETA De FILOSOFIA-DA-EDUCAÇÃO.pdf
APOSTILA- COMPLETA  De FILOSOFIA-DA-EDUCAÇÃO.pdfAPOSTILA- COMPLETA  De FILOSOFIA-DA-EDUCAÇÃO.pdf
APOSTILA- COMPLETA De FILOSOFIA-DA-EDUCAÇÃO.pdflbgsouza

"Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande""Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande"Ilda Bicacro

ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf
ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdfROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf
ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdfMarcianaClaudioClaud

Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...
Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...
Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...LuizHenriquedeAlmeid6

MODELO Resumo esquemático de Relatório escolar
MODELO Resumo esquemático de Relatório escolarMODELO Resumo esquemático de Relatório escolar
MODELO Resumo esquemático de Relatório escolarDouglasVasconcelosMa

Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...LuizHenriquedeAlmeid6

EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptxEB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptxIlda Bicacro

Apostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdfApostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdflbgsouza

Descrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamenteDescrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamenteLeonel Morgado

bem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animalbem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animalcarlamgalves5

Power Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilPower Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilMariaHelena293800

UFCD_9184_Saúde, nutrição, higiene, segurança, repouso e conforto da criança ...
UFCD_9184_Saúde, nutrição, higiene, segurança, repouso e conforto da criança ...UFCD_9184_Saúde, nutrição, higiene, segurança, repouso e conforto da criança ...
UFCD_9184_Saúde, nutrição, higiene, segurança, repouso e conforto da criança ...Manuais Formação

Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptxSlides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptxLuizHenriquedeAlmeid6

EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptx
EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptxEBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptx
EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptxIlda Bicacro


Último (20)

Aparatologia na estética - Cavitação, radiofrequência e lipolaser.pdf
Aparatologia na estética - Cavitação, radiofrequência e lipolaser.pdfAparatologia na estética - Cavitação, radiofrequência e lipolaser.pdf
Aparatologia na estética - Cavitação, radiofrequência e lipolaser.pdf

Poema - Aedes Aegypt.
Poema - Aedes Aegypt.Poema - Aedes Aegypt.
Poema - Aedes Aegypt.

O que é, de facto, a Educação de Infância
O que é, de facto, a Educação de InfânciaO que é, de facto, a Educação de Infância
O que é, de facto, a Educação de Infância

Livro infantil: A onda da raiva. pdf-crianças
Livro infantil: A onda da raiva. pdf-criançasLivro infantil: A onda da raiva. pdf-crianças
Livro infantil: A onda da raiva. pdf-crianças

Testes de avaliação português 6º ano .pdf
Testes de avaliação português 6º ano .pdfTestes de avaliação português 6º ano .pdf
Testes de avaliação português 6º ano .pdf

APOSTILA- COMPLETA De FILOSOFIA-DA-EDUCAÇÃO.pdf
APOSTILA- COMPLETA  De FILOSOFIA-DA-EDUCAÇÃO.pdfAPOSTILA- COMPLETA  De FILOSOFIA-DA-EDUCAÇÃO.pdf
APOSTILA- COMPLETA De FILOSOFIA-DA-EDUCAÇÃO.pdf

"Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande""Nós Propomos! Escola Secundária em Pedrógão Grande"
"Nós Propomos! Escola Secundária em Pedrógão Grande"

ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf
ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdfROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf
ROTINA DE ESTUDO-APOSTILA ESTUDO ORIENTADO.pdf

Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...
Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...
Slides Lição 8, Betel, Ordenança para confessar os pecados e perdoar as ofens...

MODELO Resumo esquemático de Relatório escolar
MODELO Resumo esquemático de Relatório escolarMODELO Resumo esquemático de Relatório escolar
MODELO Resumo esquemático de Relatório escolar

Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...
Slides Lição 7, Betel, Ordenança para uma vida de fidelidade e lealdade, 2Tr2...

EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptxEB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx
EB1 Cumeada Co(n)Vida à Leitura - Livros à Solta_Serta.pptx

Apostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdfApostila-Letramento-e-alfabetização-2.pdf
Apostila-Letramento-e-alfabetização-2.pdf

Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf
Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdfEnunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf
Enunciado_da_Avaliacao_1__Direito_e_Legislacao_Social_(IL60174).pdf

Descrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamenteDescrever e planear atividades imersivas estruturadamente
Descrever e planear atividades imersivas estruturadamente

bem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animalbem estar animal em proteção integrada componente animal
bem estar animal em proteção integrada componente animal

Power Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantilPower Point sobre as etapas do Desenvolvimento infantil
Power Point sobre as etapas do Desenvolvimento infantil

UFCD_9184_Saúde, nutrição, higiene, segurança, repouso e conforto da criança ...
UFCD_9184_Saúde, nutrição, higiene, segurança, repouso e conforto da criança ...UFCD_9184_Saúde, nutrição, higiene, segurança, repouso e conforto da criança ...
UFCD_9184_Saúde, nutrição, higiene, segurança, repouso e conforto da criança ...

Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptxSlides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx
Slides Lição 07, Central Gospel, As Duas Testemunhas Do Final Dos Tempos.pptx

EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptx
EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptxEBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptx
EBPAL_Serta_Caminhos do Lixo final 9ºD (1).pptx


Isomeria Cis-Trans e Óptica

  • 1.
  • 3. Isomeria Espacial Os isômeros espaciais possuem a mesma fórmula molecular e também a mesma fórmula estrutural plana, diferenciando apenas nas fórmulas estruturais espaciais. Os isômeros espaciais podem ser divididos em geométricos e ópticos. Química
  • 4. Iguais fórmulas moleculares  Iguais fórmulas estruturais planas  Diferentes fórmulas espaciais Química
  • 5.
  • 6. Isomeria geométrica (cis-trans ou Z-E) Os isômeros são compostos que possuem a distribuição espacial diferente. Este tipo de isomeria espacial, ocorre, caso existam ligações duplas ou cadeia fechada ou ainda, os ligantes estejam ligados à carbonos diferentes. Os isômeros podem ser classificados como cis(Z) ou trans(E). Química
  • 8. Não ocorre isomeria espacial geométrica devido a possibilidade de rotação entre os carbonos. Química
  • 10. Compostos etilênicos C=C - A ligação pi entre os carbonos impede a rotação entre eles. - A ligação dupla divide o espaço em dois planos, um acima da ligação pi e outra abaixo. Química
  • 11. Compostos Ciclânicos Os átomos de C dos ciclos não giram completamente ao redor de suas ligações. Química
  • 12. Tipos de Isomeria Geométrica cis(Z) do mesmo lado, juntos, no - mesmo lado do plano de simetria. trans(E) - em lados opostos do plano de simetria. Química
  • 14. Isomeria Geométrica (Cis –Trans) Condições de existência: 1) Cadeias abertas com ligação dupla; 2) Radicais ≠ no mesmo carbono e = entre carbonos; H H H CH3 C=C C=C CH3 CH3 CH3 H Química
  • 15. Isomeria Geométrica (Cis –Trans) Condições de existência: 1) Cadeias abertas com ligação dupla entre carbonos ou cadeias cíclicas; 2) Radicais ≠ no mesmo carbono e = entre carbonos; 3) Radicais ≠ nos carbonos da dupla. H H O H C-C C-C O O H O Mesmo composto Química
  • 16. CIS (próximo a): os radicais iguais, ou de maiores Z, estão do mesmo lado do semi-plano.  TRANS (através de): os radicais iguais, ou de maiores, Z estão em semi-planos opostos.  Em geral, a forma TRANS é mais estável. Química
  • 17. Isomeria Geométrica (Cis –Trans) Condições de existência: 1) Cadeias abertas com ligação dupla; 2) Radicais ≠ no mesmo carbono e = entre carbonos; H H H CH3 C=C C=C CH3 CH3 CH3 H Cis Trans Química
  • 18. Isomeria Geométrica (Cis –Trans) Condições de existência: 1) Cadeias cíclicas; 2) Radicais ≠ no mesmo carbono e = entre carbonos; CH2 CH2 H H H CH3 C C C C CH3 CH3 CH3 3 H Cis Trans Química
  • 20. Os isômeros cis e trans possuem propriedades físicas diferentes, tais como, PF, PE e densidade. Química
  • 22. Compostos cíclicos TRANS TRANS CIS CIS Química
  • 24.

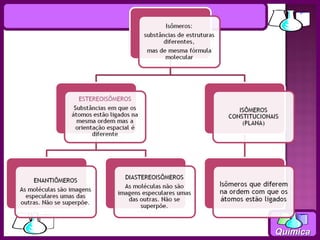

  • 25. Classificação Diasteroisômeros Isômeros ÓPTICOS Enantiômeros Química
  • 26. ISOMERIA ÓPTICA Estuda o comportamento das substâncias quando submetidas a um feixe de luz polarizada, que pode ser obtida a partir da luz natural (não-polarizada). Química
  • 27. Polarização da Luz A luz polarizada é obtida fazendo-se passar um feixe de luz natural por dispositivos chamados de polarizadores. Um dos mais comuns é o prisma de Nicol. Polarizador Luz Natural Luz Polarizada Química
  • 28. Substância opticamente inativa (SOI): não desvia o plano de vibração da luz polarizada.  Substância opticamente ativa (SOA): desvia o plano de vibração da luz polarizada. Química
  • 29. Substância opticamente ativa Dextrógiro, (d) ou (+) - desvia o plano de luz para a direita. Química
  • 30. Levógiro, (l) ou (- ): desvia o plano de luz para a esquerda. Química
  • 31. Imagem especular (imagem invertida) Química
  • 32. Isomeria Óptica Luz Luz polarizada polarizada H H CH3- C - COOH HOOC- C - CH3 OH OH Ác. (+) d-Láctico Ác. (-) l -Láctico Enantiômeros , enantiomorfos ou antípodas Química
  • 33. Mistura racêmica Uma mistura formada por partes iguais dos antípodas d e l (mistura equimolar) não desvia o plano da luz polarizada e é chamada de mistura racêmica. Química
  • 34. Está ligada à assimetria molecular.  Toda substância que apresenta carbono quiral ou assimétrico é opticamente ativa. Química
  • 35. Isômeros ópticos  São aqueles cuja única diferença está no comportamento diante da luz polarizada. Química
  • 36. Algumas substâncias, sólidas ou líquidas, possuem a capacidade de produzir um desvio no plano da luz polarizada. São chamadas substâncias opticamente ativas. Química
  • 37. Quando uma substância opticamente ativa é atravessada pela luz polarizada, ocorre uma rotação no plano de vibração, que é então passado por um analisador, que faz a leitura do ângulo de rotação (desvio do plano). Química
  • 38.       Uma lâmpada incandescente emite uma luz que é constituída de ondas eletromagnéticas, que se propagam com vibrações em infinitos planos, formando, teoricamente, um movimento espiralado. Esse movimento é resultado da composição das diversas vibrações em vários planos. Se "filtrarmos" essas vibrações de modo que se tenha vibração em apenas um plano, teremos a chamada luz polarizada. Química
  • 39. Luz não polarizada É um conjunto de ondas eletromagnéticas que vibram em vários planos, perpendiculares á direção de propagação do feixe luminoso. Química
  • 40. Luz polarizada É um conjunto de ondas eletromagnéticas que vibram em um único plano, denominado plano de polarização. Química
  • 41. Os dispositivos capazes de "filtrar" os planos de propagação da luz são denominados polarizadores. Existem muitas maneiras de polarizar a luz. Uma delas é utilizar o prisma de Nicol - um cristal transparente de CaCO3 denominado espato da Islândia, que possui a propriedade de produzir a dupla refração da luz. Química
  • 42. Para cada raio incidente saem dois raios refratados. Esses dois raios refratados são polarizados, porém, em planos diferentes. Para obter a luz em um único plano de vibração é preciso eliminar um desses raios. Para isso o prisma é cortado segundo um plano diagonal e em seguida as partes cortadas são coladas com uma resina transparente denominada bálsamo do Canadá. Essa resina é mais refringente que o cristal; um dos raios atinge o bálsamo com um ângulo de incidência maior que o ângulo limite e, consequentemente, é refletido. Somente um dos raios é capaz de atravessar o prisma. Temos então a luz polarizada: Química
  • 45. Investigando imagens em um espelho. Simetria A imagem de uma esfera no espelho é igual a própria esfera. Química
  • 46. A imagem de nossa mão esquerda no espelho é diferente dela. (É igual a mão direita!) Química
  • 48. Se fizermos com que a luz polarizada atravesse um frasco contendo uma substância cujas moléculas sejam assimétricas, verifica-se experimentalmente que o plano de vibração da luz polarizada sofre um desvio. Química
  • 51. Caso a não desvia luz polarizada Caso b desvia luz polarizada para direita ( dextrógira) Caso c desvia luz polarizada para esquerda (levógira) Química
  • 52. Molécula assimétrica: É aquela que possui carbono assimétrico ( C*). Química
  • 53. Carbono assimétrico é um átomo de carbono saturado (hibridação sp3), que apresenta quatro radicais diferentes ligados a ele. Com essa estrutura, a molécula não apresenta nenhum plano de simetria e sua imagem especular terá estrutura não coincidente. C* Química
  • 54. Carbono quiral H CH3-* C - COOH OH Carbono Quiral (C*) ou assimétrico: está ligado a quatro radicais diferentes. Química
  • 55. Exemplo 1 CHFBrCl Química
  • 56. Exemplo 2 Química
  • 57. Exemplo 3 Química
  • 58.                                                                                                                                                                 Química
  • 60. Quando esse desvio é para a direita (no sentido horário) dizemos que a substância é dextrógira (representada pela letra d ou pelo sinal +).  Quando o desvio é para a esquerda (no sentido anti-horário) dizemos que a substância é levógira (representada pela letra l ou pelo sinal -). Química
  • 61. Ângulo de desvio da luz polarizada. + ( d) dextrógiro - (l) levógiro Química
  • 62. + ( d) dextrógiro - (l) levógiro Química
  • 63. Antípodas ópticos ou enantimorfos Dois isômeros opticamente ativos d e l que apresentam o mesmo ângulo de desvio,só que em sentidos opostos e são imagens especulares um do outro. d= + 4000 e ll= --4000 d= + 40 e = 40 Química
  • 64. MISTURA RACÊMICA resulta resulta numa numa mistura mistura ópticamente ópticamente inativa, inativa, ll ++ dd conhecida também por conhecida também por isômero racêmico (dl o r). isômero racêmico (dl o r). Química
  • 65. COMPOSTO MESO Química
  • 66. São isômeros ópticos que desviam a luz polarizada em ângulos diferentes e não são imagens especulares um do outro  Os pares abaixo são considerados diastereoisômeros: d = +400 e d = +200 l = -400 e l = -200 d= + 400 e l = -200 d = +200 e l = -400 Química
  • 68. O Isômero destrógiro do LSD causa alucinações enquanto que o isômero levógiro não produz nenhum efeito. O LSD é extraído de uma flor conhecida como Mornig Glory Professora Cláudia Bacchi Química
  • 69. Medicamento usado no final da década de 1950 prescrito como tranquilizante para gestantes. Química
  • 70. Knowles, Noyori e Sharpless em 2001.  Criaram métodos de obter um produto puro epecífico, eliminando a versão quiral indesejada. Professora Cláudia Bacchi Química
  • 71. • l- dopa= remédio usado para tratar Mal de Parkinson Química
  • 72. Betabloqueadores (tratamento de problemas cardíacos)  antibióticos  adoçantes e flavolizantes artificiais  inseticidas Química
  • 73. CÁLCULO DOS ISÔMEROS ÓPTICOS 2n = ISÔMEROS ATIVOS 2n-1 = ISÔMEROS INATIVOS de C* ero núm n= Química
  • 74. Possui 1 C* n = número de c* diferentes 1dextrógiro 2n = 21 = 2 isômeros ativos 1 levógiro 2n-1 = 21-1 = 20 = 1 isômero inativo(mistura racêmica) Total 3 isômeros Química
  • 75. H H HOOC – C – C - COOH OH OH Possui 2 C * iguais 2n = 22 = 4 isômeros ativos ( 2 d e 2 l) 2n-1 = 22-1 = 21 = 2 isômero inativos 1 isômero MESO Total 7 isômeros Química
  • 76. Quando nos cristais, estes devem ser assimétricos, ou seja, não ter nenhum plano de simetria.  Quando nos líquidos, estes devem ser formados por moléculas assimétricas. Química
  • 77. 2n = 22 = 4 isômeros ativos 2n-1 = 22-1 = 21 = 2 isômero inativos Química
  • 78. (UPF-2007/Inverno) Sobre os compostos abaixo relacionados, assinale a alternativa incorreta: a) Os nomes para os composto I e II são, respectivamente, butan-1-ol e butan-2-ol. b) Todos pertencem a função álcool. c) O composto II apresenta estereoisomeria. d) O composto I apresenta atividade óptica. e) São todos isômeros entre si Química
