Aula da disciplina de Cartografia e Geoprocessamento, UFABC, São Bernardo do Campo, 8 de março de 2017 Apresentação disponível em: https://youtu.be/emFr1xBgWaU

1. Aula 7
Elaboração de Mapas
Vitor Vieira Vasconcelos
Carolina Moutinho Duque de Pinho
Flávia da Fonseca Feitosa
Disciplina BH1408 – Cartografia e Geoprocessamento para o Planejamento Territorial
Março de 2017

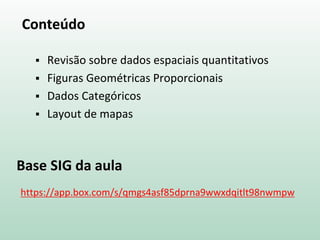

2. Conteúdo
 Revisão sobre dados espaciais quantitativos
 Figuras Geométricas Proporcionais
 Dados Categóricos
 Layout de mapas
Base SIG da aula
https://app.box.com/s/qmgs4asf85dprna9wwxdqitlt98nwmpw

3. Revisão: Dados Quantitativos
População
dos bairros
de SBC

4. Dados Quantitativos
Botão direito sobre camada > “Propriedades”> “Estilo”

5. Dados Quantitativos
Intervalos de Classes – Técnicas para Agrupamentos
1. Intervalos Iguais: Classes do mesmo “tamanho”
2. Quantil: Cada número pré-determinado de classes
contém um número igual de observações
3. Quebras Naturais (Jenks): Classes definidas de acordo
com grupos aparentemente naturais de valores de dados.
4. Desvio Padrão: Mostra a distância de uma observação
em relação à média
5. Quebras Claras: Algoritmo “pretty”. Limites são intervalos
iguais com números “redondos”

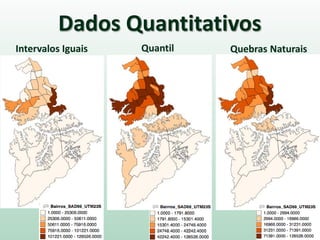

6. Dados Quantitativos
Intervalos Iguais Quantil Quebras Naturais

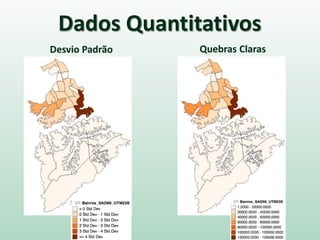

7. Dados Quantitativos
Desvio Padrão Quebras Claras

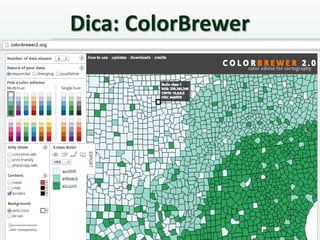

8. Dica: ColorBrewer

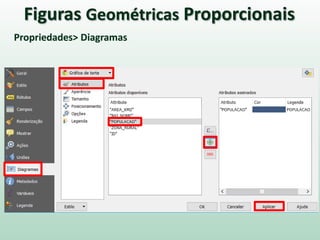

9. Figuras Geométricas Proporcionais
Propriedades> Diagramas

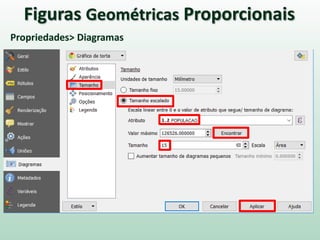

10. Figuras Geométricas Proporcionais
Propriedades> Diagramas

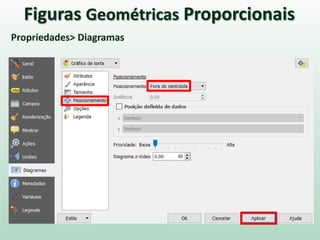

11. Figuras Geométricas Proporcionais
Propriedades> Diagramas

12. Figuras Geométricas Proporcionais
População

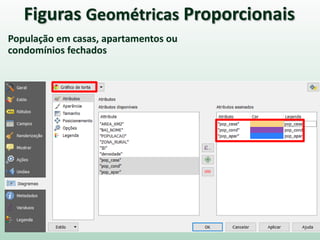

13. Figuras Geométricas Proporcionais
População em casas, apartamentos ou
condomínios fechados

14. Figuras Geométricas Proporcionais
Propriedades> Diagramas

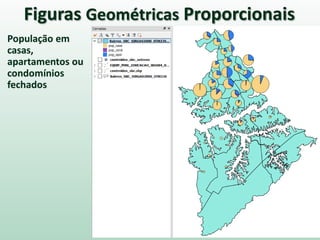

15. Figuras Geométricas Proporcionais
População em
casas,
apartamentos ou
condomínios
fechados

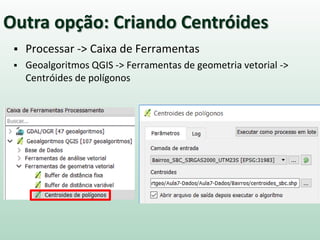

16.  Processar -> Caixa de Ferramentas
 Geoalgoritmos QGIS -> Ferramentas de geometria vetorial ->
Centróides de polígonos
Outra opção: Criando Centróides

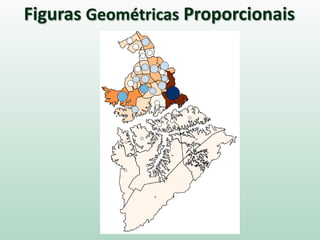

17. Figuras Geométricas Proporcionais

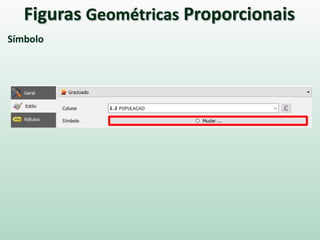

18. Figuras Geométricas Proporcionais
Símbolo

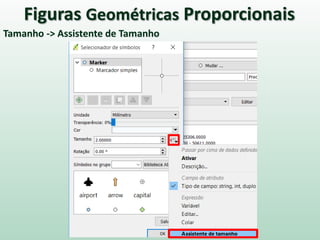

19. Figuras Geométricas Proporcionais
Tamanho -> Assistente de Tamanho

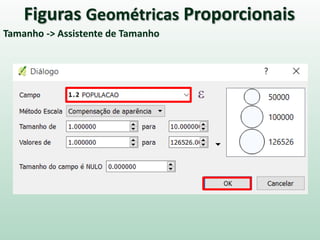

20. Figuras Geométricas Proporcionais
Tamanho -> Assistente de Tamanho

21. Figuras Geométricas Proporcionais

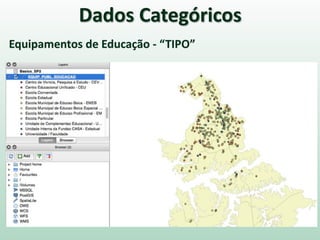

22. Dados Categóricos
Equipamentos de Educação - “TIPO”

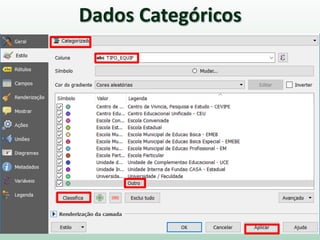

23. Dados Categóricos

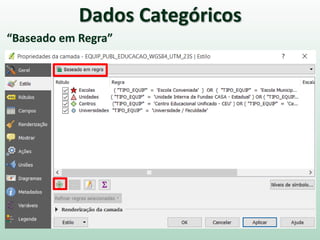

24. Dados Categóricos
“Baseado em Regra”

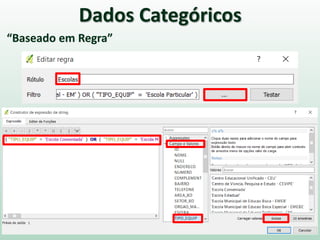

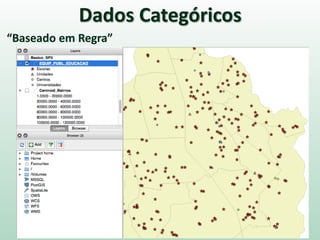

25. Dados Categóricos
“Baseado em Regra”

26. Dados Categóricos
“Baseado em Regra”

27. Dados Categóricos
Rótulos: Nome das Universidades

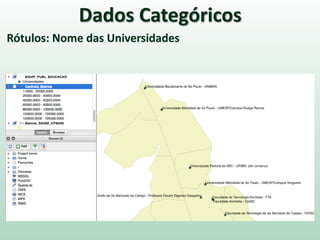

28. Dados Categóricos
Rótulos: Nome das Universidades

29. Dados Categóricos
Rótulos: Nome dos Bairros

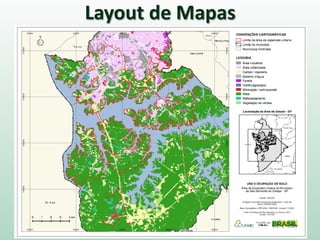

30. Layout de Mapas

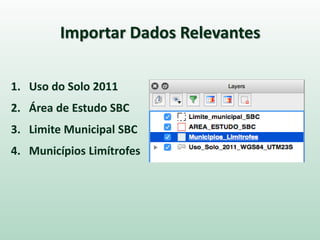

31. Importar Dados Relevantes
1. Uso do Solo 2011
2. Área de Estudo SBC
3. Limite Municipal SBC
4. Municípios Limítrofes

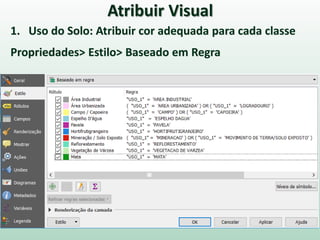

32. Atribuir Visual
1. Uso do Solo: Atribuir cor adequada para cada classe
Propriedades> Estilo> Baseado em Regra

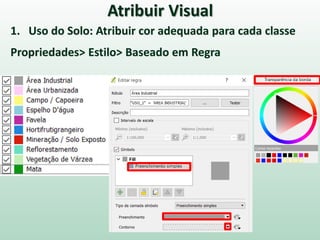

33. Atribuir Visual
1. Uso do Solo: Atribuir cor adequada para cada classe
Propriedades> Estilo> Baseado em Regra

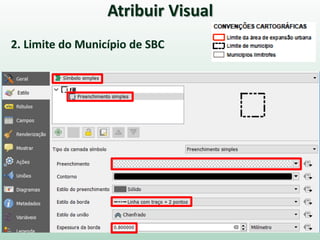

34. Atribuir Visual
2. Limite do Município de SBC

35. Atribuir Visual
3. Limite da Área de Estudo

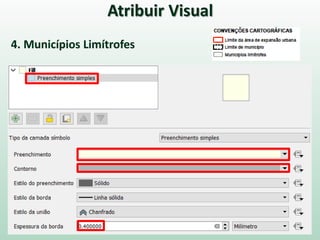

36. Atribuir Visual
4. Municípios Limítrofes

37. Atribuir Visual
4. Municípios Limítrofes: Rótulos (Texto)

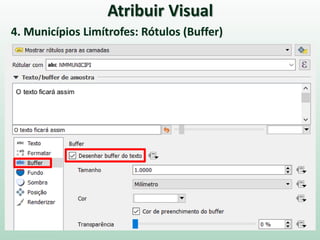

38. Atribuir Visual
4. Municípios Limítrofes: Rótulos (Buffer)

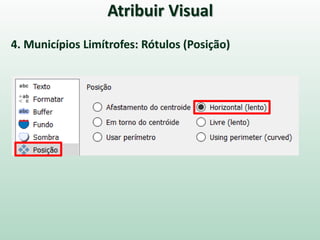

39. Atribuir Visual
4. Municípios Limítrofes: Rótulos (Posição)

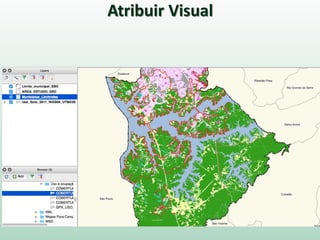

40. Atribuir Visual

41. Atribuir Visual
Mapa de Localização:
Duplicar os layers “municípios limítrofes”,
“limite SBC” e “área de estudo” .

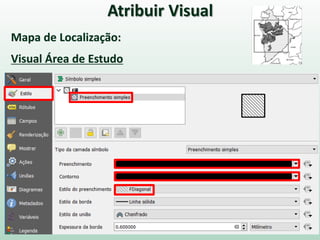

42. Atribuir Visual
Mapa de Localização:
Visual Área de Estudo

43. Atribuir Visual
Mapa de Localização:
Limite SBC

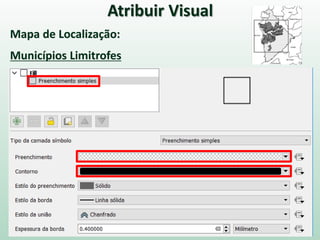

44. Atribuir Visual
Mapa de Localização:
Municípios Limitrofes

45. Atribuir Visual
Resultado - Mapa de Localização

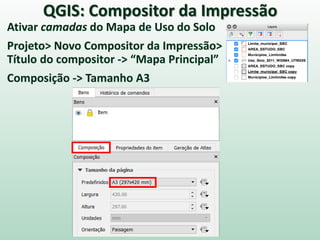

46. QGIS: Compositor da Impressão
Ativar camadas do Mapa de Uso do Solo
Projeto> Novo Compositor da Impressão>
Título do compositor -> “Mapa Principal”
Composição -> Tamanho A3

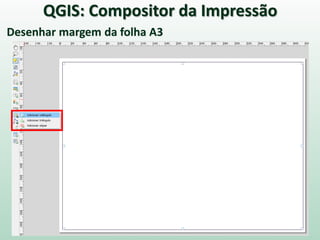

47. QGIS: Compositor da Impressão
Desenhar margem da folha A3

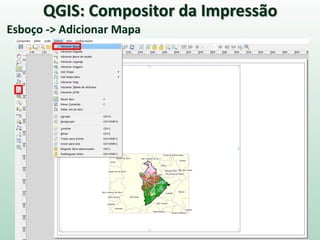

48. Esboço -> Adicionar Mapa
QGIS: Compositor da Impressão

49. Centralizar Área de Interesse e Definir Escala (1:80.000)
Travar camadas e estilos
QGIS: Compositor da Impressão

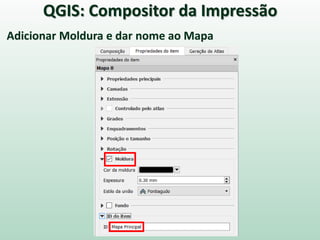

50. Adicionar Moldura e dar nome ao Mapa
QGIS: Compositor da Impressão

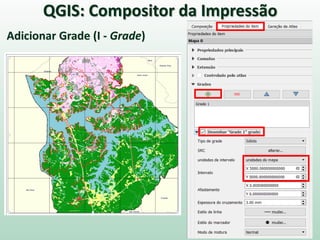

51. Adicionar Grade (I - Grade)
QGIS: Compositor da Impressão

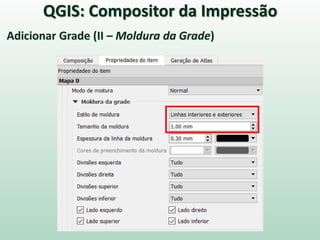

52. QGIS: Compositor da Impressão
Adicionar Grade (II – Moldura da Grade)

53. Adicionar Grade (III – Desenhar coordenadas)
QGIS: Compositor da Impressão

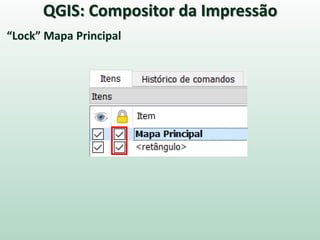

54. “Lock” Mapa Principal
QGIS: Compositor da Impressão

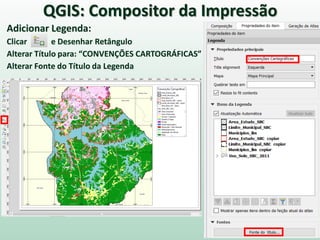

55. Adicionar Legenda:
Clicar e Desenhar Retângulo
Alterar Título para: “CONVENÇÕES CARTOGRÁFICAS”
Alterar Fonte do Título da Legenda
QGIS: Compositor da Impressão

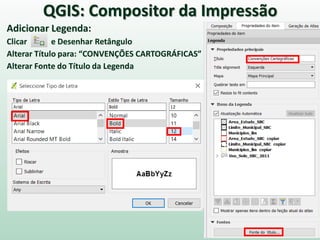

56. Adicionar Legenda:
Clicar e Desenhar Retângulo
Alterar Título para: “CONVENÇÕES CARTOGRÁFICAS”
Alterar Fonte do Título da Legenda
QGIS: Compositor da Impressão

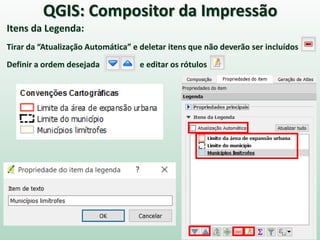

57. Itens da Legenda:
Tirar da “Atualização Automática” e deletar itens que não deverão ser incluídos
Definir a ordem desejada e editar os rótulos
QGIS: Compositor da Impressão

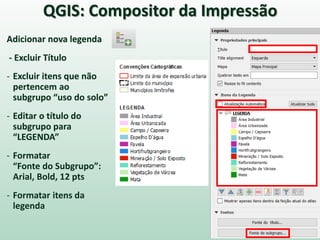

58. Adicionar nova legenda
- Excluir Título
- Excluir itens que não
pertencem ao
subgrupo “uso do solo”
- Editar o título do
subgrupo para
“LEGENDA”
- Formatar
“Fonte do Subgrupo”:
Arial, Bold, 12 pts
- Formatar itens da
legenda
QGIS: Compositor da Impressão

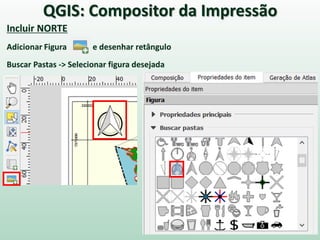

59. Incluir NORTE
Adicionar Figura e desenhar retângulo
Buscar Pastas -> Selecionar figura desejada
QGIS: Compositor da Impressão

60. Incluir ESCALA GRÁFICA
Adicionar Escala e selecionar ponto no
mapa
Configurar escala
QGIS: Compositor da Impressão

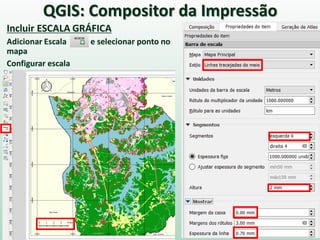

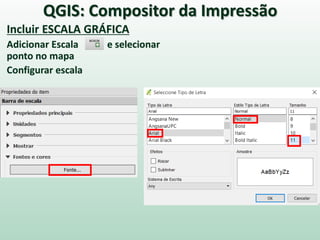

61. Incluir ESCALA GRÁFICA
Adicionar Escala e selecionar
ponto no mapa
Configurar escala
QGIS: Compositor da Impressão

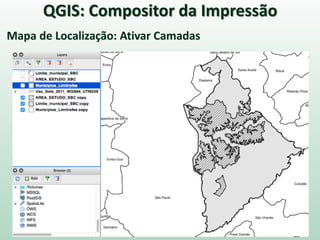

62. Mapa de Localização: Ativar Camadas
QGIS: Compositor da Impressão

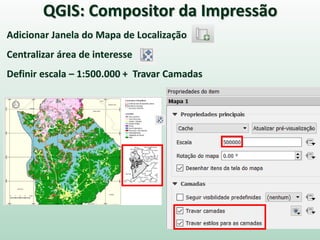

63. Adicionar Janela do Mapa de Localização
Centralizar área de interesse
Definir escala – 1:500.000 + Travar Camadas
QGIS: Compositor da Impressão

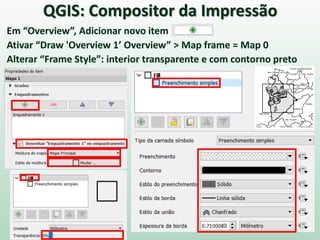

64. Em “Overview”, Adicionar novo item
Ativar “Draw 'Overview 1’ Overview” > Map frame = Map 0
Alterar “Frame Style”: interior transparente e com contorno preto
QGIS: Compositor da Impressão

65. Ativar a moldura de contorno preto para o mapa de localização
QGIS: Compositor da Impressão

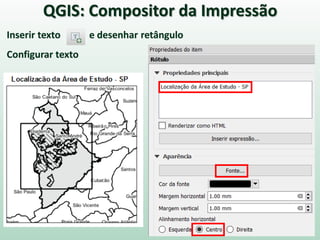

66. Inserir texto e desenhar retângulo
Configurar texto
QGIS: Compositor da Impressão

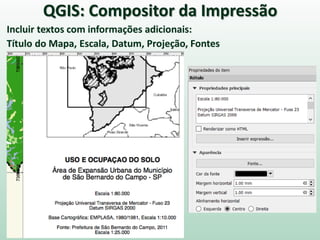

67. Incluir textos com informações adicionais:
Título do Mapa, Escala, Datum, Projeção, Fontes
QGIS: Compositor da Impressão

68. Incluir figura
Logomarca da UFABC e Ministério das Cidades
QGIS: Compositor da Impressão

69. QGIS: Compositor da Impressão

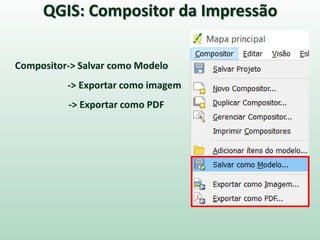

70. Compositor-> Salvar como Modelo
-> Exportar como imagem
-> Exportar como PDF
QGIS: Compositor da Impressão

71. Grave o seu projeto
Para reabrir o compositor futuramente, basta entrar em:
Projeto -> Gerenciador do Compositor
QGIS: Compositor da Impressão

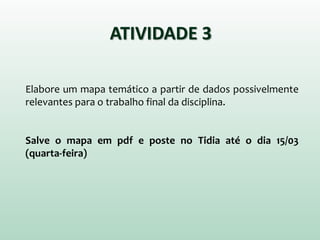

72. ATIVIDADE 3
Elabore um mapa temático a partir de dados possivelmente
relevantes para o trabalho final da disciplina.
Salve o mapa em pdf e poste no Tidia até o dia 15/03
(quarta-feira)
