1. David Maciel
Professor Topografia

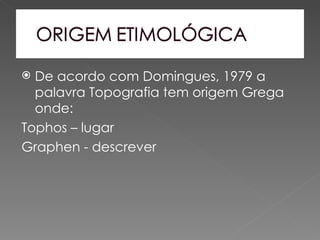

2.  De acordo com Domingues, 1979 a
palavra Topografia tem origem Grega
onde:
Tophos – lugar
Graphen - descrever

3.  Há registros
 1400 aC.

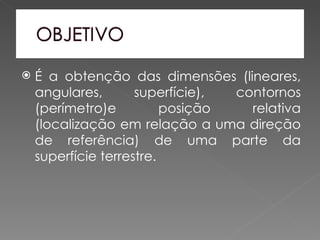

4.  É a obtenção das dimensões (lineares,
angulares, superfície), contornos
(perímetro)e posição relativa
(localização em relação a uma direção
de referência) de uma parte da
superfície terrestre.

5.  É a base de qualquer projeto, seja ele
de arquitetura ou Engenharia.
 Exs.Obras viárias, núcleos habitacionais,
sistema de esgotamento, usinas
hidrelétricas, aeroportos, construção de
barragens, paisagismo, urbanismo etc.

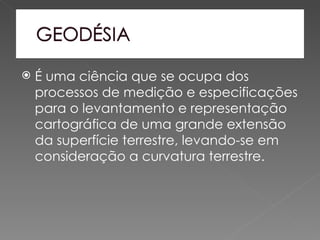

6.  É uma ciência que se ocupa dos
processos de medição e especificações
para o levantamento e representação
cartográfica de uma grande extensão
da superfície terrestre, levando-se em
consideração a curvatura terrestre.

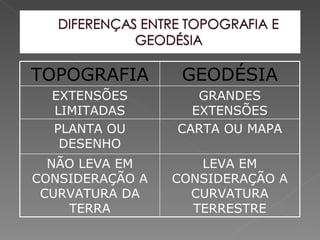

7. TOPOGRAFIA GEODÉSIA
EXTENSÕES GRANDES
LIMITADAS EXTENSÕES
PLANTA OU CARTA OU MAPA
DESENHO
NÃO LEVA EM LEVA EM
CONSIDERAÇÃO A CONSIDERAÇÃO A
CURVATURA DA CURVATURA
TERRA TERRESTRE

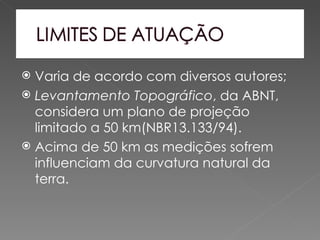

8.  Varia de acordo com diversos autores;
 Levantamento Topográfico, da ABNT,
considera um plano de projeção
limitado a 50 km(NBR13.133/94).
 Acima de 50 km as medições sofrem
influenciam da curvatura natural da
terra.

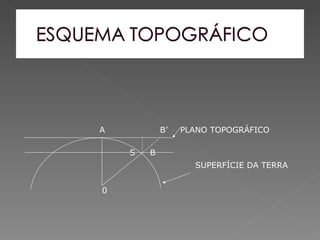

9. A B’ PLANO TOPOGRÁFICO
S B
SUPERFÍCIE DA TERRA
0

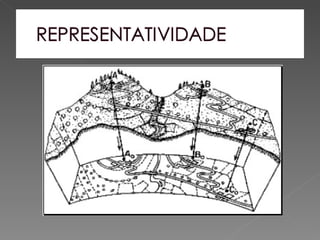

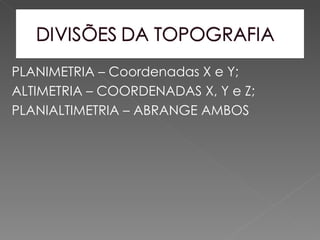

11. PLANIMETRIA – Coordenadas X e Y;
ALTIMETRIA – COORDENADAS X, Y e Z;
PLANIALTIMETRIA – ABRANGE AMBOS

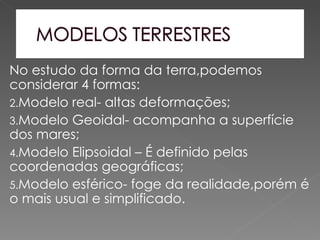

12. No estudo da forma da terra,podemos
considerar 4 formas:
2.Modelo real- altas deformações;

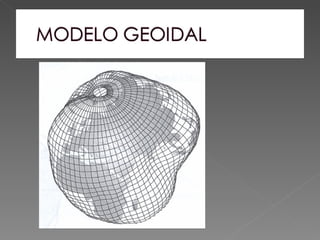

3.Modelo Geoidal- acompanha a superfície
dos mares;
4.Modelo Elipsoidal – É definido pelas
coordenadas geográficas;
5.Modelo esférico- foge da realidade,porém é
o mais usual e simplificado.

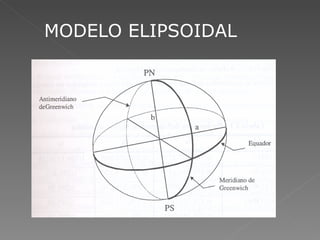

14. MODELO ELIPSOIDAL

15. MODELO ESFÉRICO

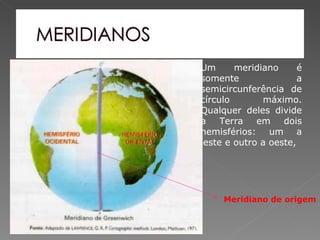

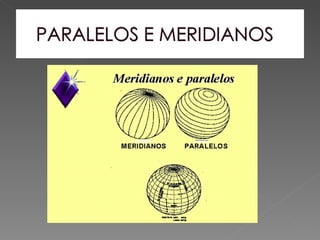

18. Um meridiano é
somente a
semicircunferência de
círculo máximo.
Qualquer deles divide
a Terra em dois
hemisférios: um a
leste e outro a oeste,
Meridiano de origem

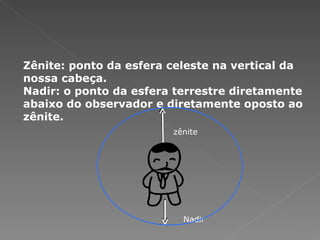

19. Zênite: ponto da esfera celeste na vertical da
nossa cabeça.
Nadir: o ponto da esfera terrestre diretamente
abaixo do observador e diretamente oposto ao
zênite.
zênite
Nadir

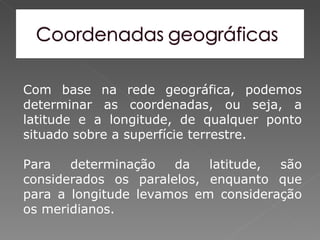

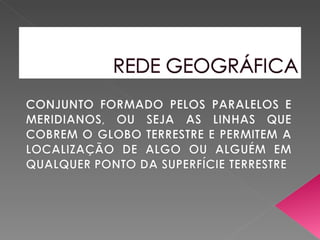

22. Com base na rede geográfica, podemos
determinar as coordenadas, ou seja, a
latitude e a longitude, de qualquer ponto
situado sobre a superfície terrestre.

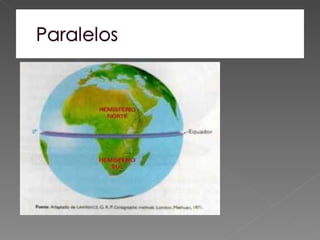

Para determinação da latitude, são
considerados os paralelos, enquanto que
para a longitude levamos em consideração
os meridianos.

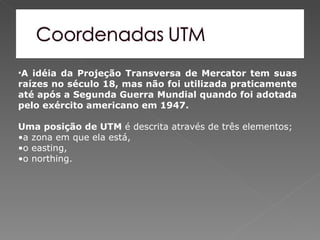

23. •A idéia da Projeção Transversa de Mercator tem suas
raízes no século 18, mas não foi utilizada praticamente
até após a Segunda Guerra Mundial quando foi adotada
pelo exército americano em 1947.
Uma posição de UTM é descrita através de três elementos;
•a zona em que ela está,
•o easting,
•o northing.

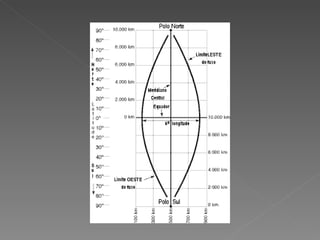

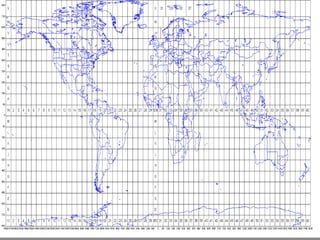

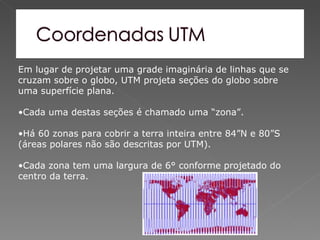

24. Em lugar de projetar uma grade imaginária de linhas que se
cruzam sobre o globo, UTM projeta seções do globo sobre
uma superfície plana.
•Cada uma destas seções é chamado uma “zona”.
•Há 60 zonas para cobrir a terra inteira entre 84”N e 80”S
(áreas polares não são descritas por UTM).
•Cada zona tem uma largura de 6° conforme projetado do
centro da terra.

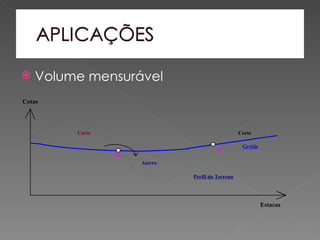

27.  Volume mensurável
Cotas
Corte Corte
Greide
PP
PP
Aterro
Perfil do Terreno
Estacas

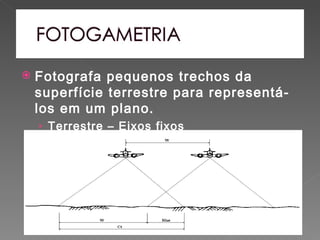

28.  Fotografa pequenos trechos da
superfície terrestre para representá-
los em um plano.
› Terrestre – Eixos fixos
› Aérea – fotos de avião

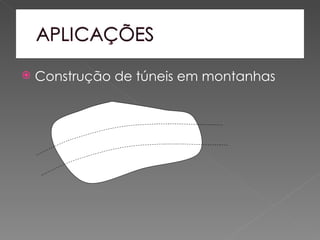

29.  Construção de túneis em montanhas

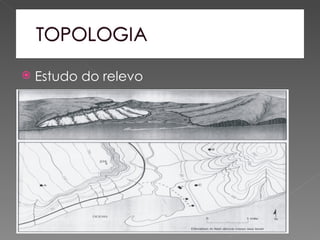

30.  Estudo do relevo

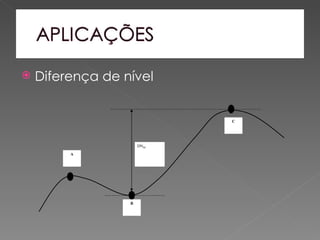

31.  Diferença de nível
C
DNBC
A
B
