Análise Espacial Baseada em Localização

Análise de Dados Espaciais:
Baseadas na Localização
Vitor Vieira Vasconcelos
Carolina Moutinho Duque de Pinho
Flávia da Fonseca Feitosa
Disciplina BH1408 – Cartografia e Geoprocessamento para o Planejamento Territorial
Março de 2017

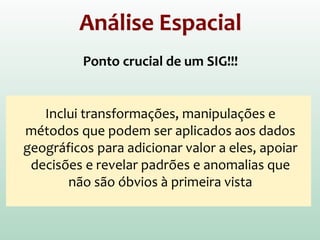

Análise Espacial
Ponto crucial de um SIG!!!
Inclui transformações, manipulações e
métodos que podem ser aplicados aos dados
geográficos para adicionar valor a eles, apoiar
decisões e revelar padrões e anomalias que
não são óbvios à primeira vista

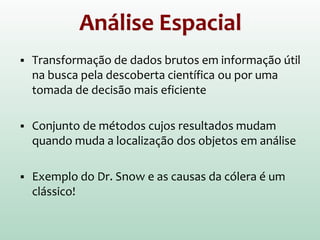

Análise Espacial
 Transformação de dados brutos em informação útil
na busca pela descoberta científica ou por uma
tomada de decisão mais eficiente
 Conjunto de métodos cujos resultados mudam
quando muda a localização dos objetos em análise
 Exemplo do Dr. Snow e as causas da cólera é um
clássico!

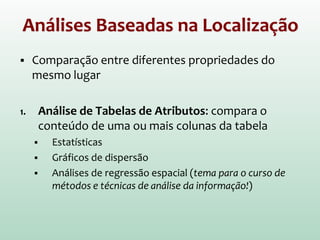

Análises Baseadas na Localização
 Comparação entre diferentes propriedades do
mesmo lugar
1. Análise de Tabelas de Atributos: compara o
conteúdo de uma ou mais colunas da tabela
 Estatísticas
 Gráficos de dispersão
 Análises de regressão espacial (tema para o curso de
métodos e técnicas de análise da informação!)

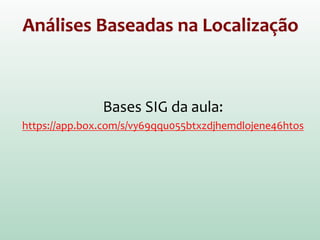

Análises Baseadas na Localização
Bases SIG da aula:
https://app.box.com/s/vy69qqu055btxzdjhemdlojene46htos

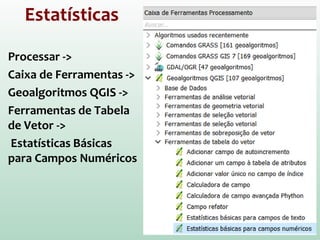

Estatísticas
Processar ->
Caixa de Ferramentas ->
Geoalgoritmos QGIS ->
Ferramentas de Tabela
de Vetor ->
Estatísticas Básicas
para Campos Numéricos

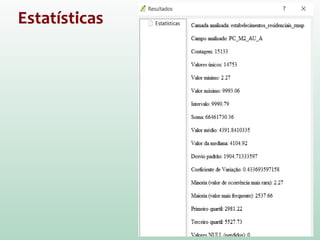

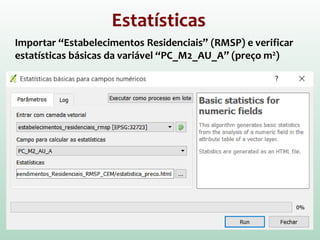

Estatísticas
Importar “Estabelecimentos Residenciais” (RMSP) e verificar
estatísticas básicas da variável “PC_M2_AU_A” (preço m2)

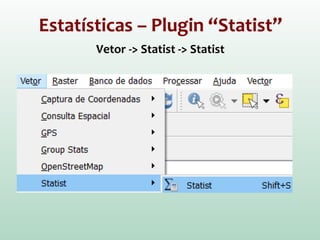

Estatísticas – Plugin “Statist”
Vetor -> Statist -> Statist

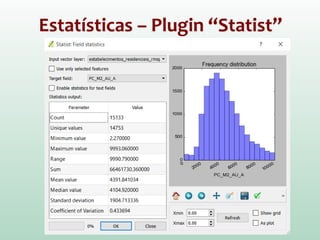

Estatísticas – Plugin “Statist”

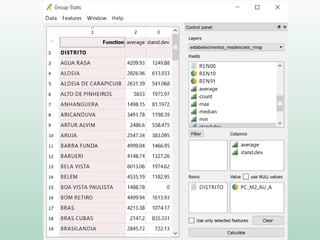

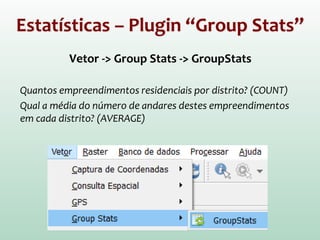

Estatísticas – Plugin “Group Stats”
Vetor -> Group Stats -> GroupStats
Quantos empreendimentos residenciais por distrito? (COUNT)
Qual a média do número de andares destes empreendimentos
em cada distrito? (AVERAGE)

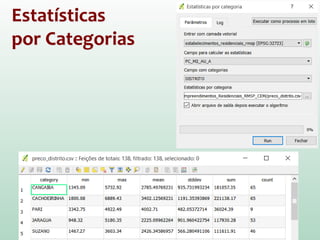

Estatísticas
por Categorias
Outra opção
Processar ->
Ferramentas de tabela
do vetor ->
Estatísticas por Categorias

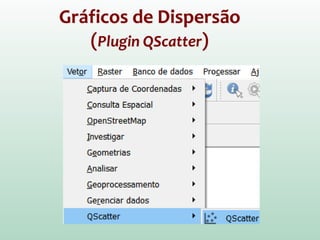

Gráficos de Dispersão
(Scatter plot)

(Plugin QScatter)

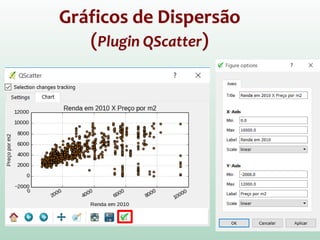

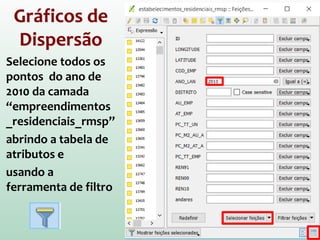

Gráficos de
Dispersão
Selecione todos os
pontos do ano de
2010 da camada
“empreendimentos
_residenciais_rmsp”
abrindo a tabela de
atributos e
usando a
ferramenta de filtro

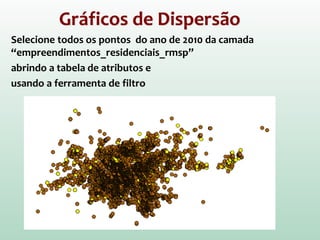

Selecione todos os pontos do ano de 2010 da camada
“empreendimentos_residenciais_rmsp”
abrindo a tabela de atributos e
usando a ferramenta de filtro

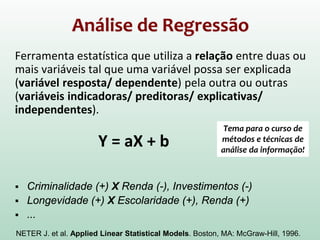

Análise de Regressão
Ferramenta estatística que utiliza a relação entre duas ou
mais variáveis tal que uma variável possa ser explicada
(variável resposta/ dependente) pela outra ou outras
(variáveis indicadoras/ preditoras/ explicativas/
independentes).
Y = aX + b
 Criminalidade (+) X Renda (-), Investimentos (-)
 Longevidade (+) X Escolaridade (+), Renda (+)
 ...
NETER J. et al. Applied Linear Statistical Models. Boston, MA: McGraw-Hill, 1996.
Tema para o curso de
métodos e técnicas de
análise da informação!

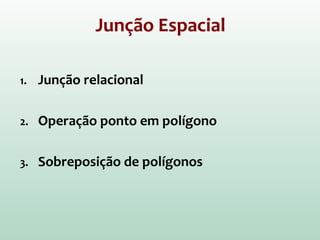

Junção Espacial
1. Junção relacional
2. Operação ponto em polígono
3. Sobreposição de polígonos

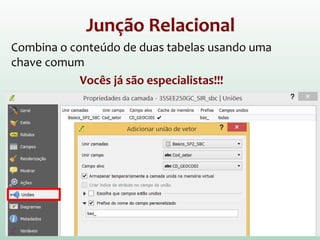

Junção Relacional
Combina o conteúdo de duas tabelas usando uma
chave comum
Vocês já são especialistas!!!

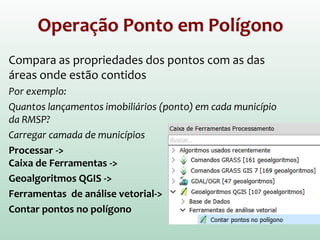

Operação Ponto em Polígono
Compara as propriedades dos pontos com as das
áreas onde estão contidos
Por exemplo:
Quantos lançamentos imobiliários (ponto) em cada município
da RMSP?

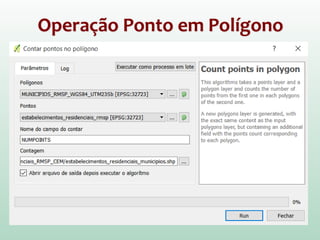

Carregar camada de municípios
Processar ->
Ferramentas de análise vetorial->
Contar pontos no polígono

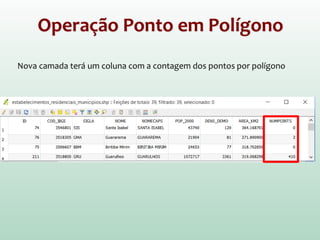

Operação Ponto em Polígono
Nova camada terá um coluna com a contagem dos pontos por polígono

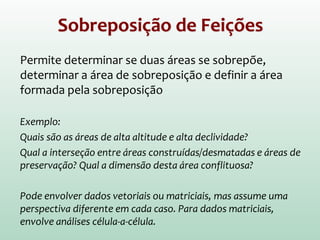

Sobreposição de Feições
Permite determinar se duas áreas se sobrepõe,
determinar a área de sobreposição e definir a área
formada pela sobreposição
Exemplo:
Quais são as áreas de alta altitude e alta declividade?
Qual a interseção entre áreas construídas/desmatadas e áreas de
preservação? Qual a dimensão desta área conflituosa?
Pode envolver dados vetoriais ou matriciais, mas assume uma
perspectiva diferente em cada caso. Para dados matriciais,
envolve análises célula-a-célula.

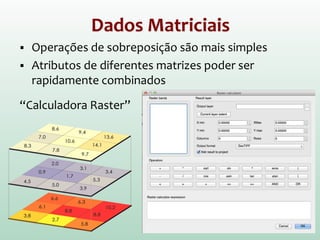

Dados Matriciais
 Operações de sobreposição são mais simples
 Atributos de diferentes matrizes poder ser
rapidamente combinados
“Calculadora Raster”

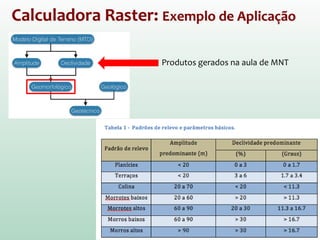

Calculadora Raster: Exemplo de Aplicação
Produtos gerados na aula de MNT

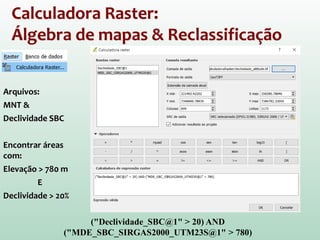

Calculadora Raster:
Álgebra de mapas & Reclassificação
Arquivos:
MNT &
Declividade SBC
Encontrar áreas
com:
Elevação > 780 m
E
Declividade > 20%
("Declividade_SBC@1" > 20) AND
("MDE_SBC_SIRGAS2000_UTM23S@1" > 780)

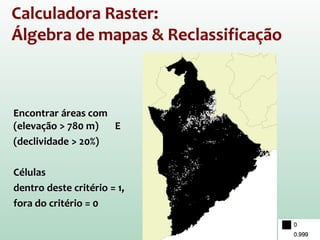

Calculadora Raster:
Álgebra de mapas & Reclassificação
Encontrar áreas com
(elevação > 780 m) E
(declividade > 20%)
Células
dentro deste critério = 1,
fora do critério = 0

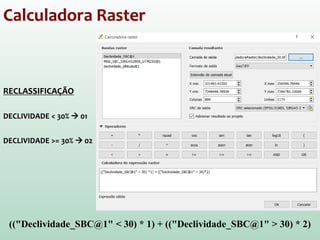

Calculadora Raster
RECLASSIFICAÇÃO
DECLIVIDADE < 30%  01
DECLIVIDADE >= 30%  02
(("Declividade_SBC@1" < 30) * 1) + (("Declividade_SBC@1" > 30) * 2)

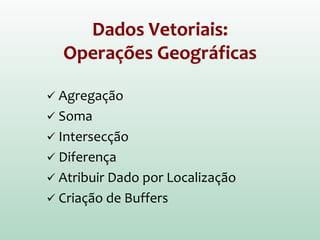

Dados Vetoriais:
Operações Geográficas
 Agregação
 Soma
 Intersecção
 Diferença
 Atribuir Dado por Localização
 Criação de Buffers

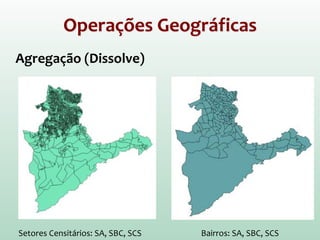

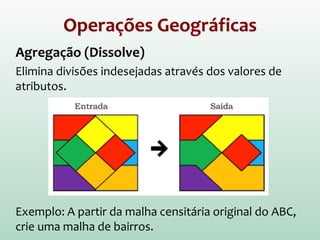

Agregação (Dissolve)
Elimina divisões indesejadas através dos valores de
atributos
Exemplo: A partir da malha censitária original do ABC,
crie uma malha de bairros

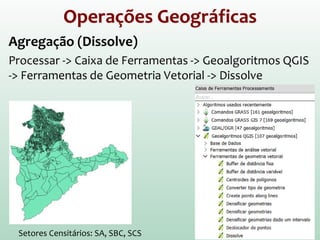

Processar -> Caixa de Ferramentas -> Geoalgoritmos QGIS
-> Ferramentas de Geometria Vetorial -> Dissolve
Setores Censitários: SA, SBC, SCS

Agregar por
bairros
(COD_BA)

Setores Censitários: SA, SBC, SCS Bairros: SA, SBC, SCS

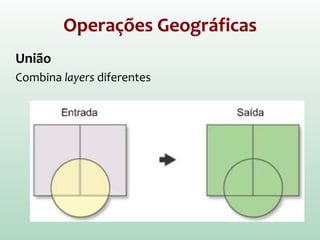

União
Combina layers diferentes

Operações
Geográficas

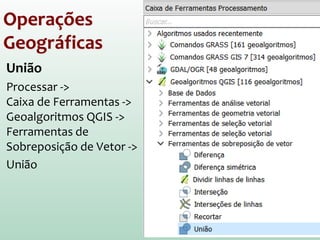

União
Processar ->
Ferramentas de
Sobreposição de Vetor ->
União

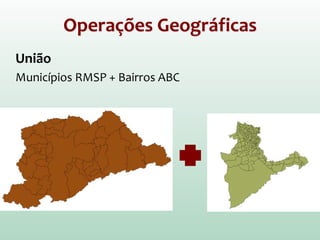

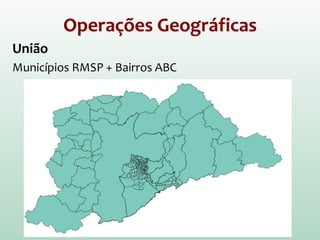

União
Municípios RMSP + Bairros ABC

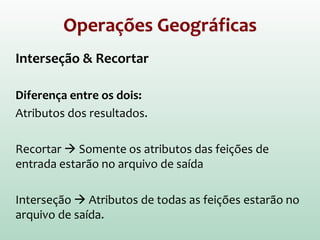

Interseção & Recortar
Diferença entre os dois:
Atributos dos resultados
Recortar  Somente os atributos das feições de
entrada estarão no arquivo de saída
Interseção  Atributos de todas as feições estarão no
arquivo de saída

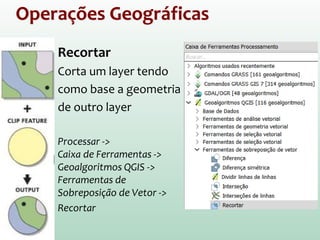

Recortar
Corta um layer tendo
como base a geometria
de outro layer
Processar ->
Ferramentas de
Recortar

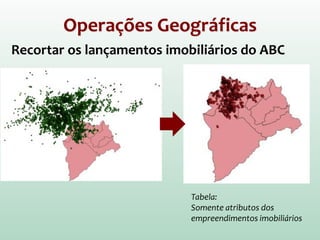

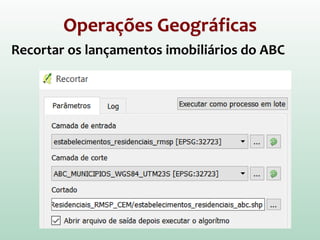

Recortar os lançamentos imobiliários do ABC

Recortar os lançamentos imobiliários do ABC
Tabela:
Somente atributos dos
empreendimentos imobiliários

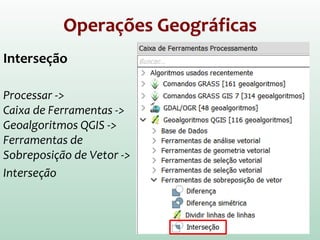

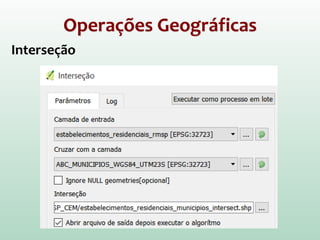

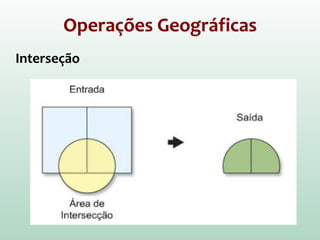

Interseção

Interseção
Processar ->
Ferramentas de
Interseção

Interseção
Tabela:
Inclui também atributos dos
municípios

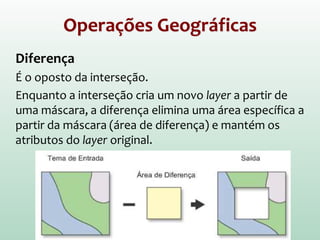

Diferença
É o oposto da interseção.
Enquanto a interseção cria um novo layer a partir de
uma máscara, a diferença elimina uma área específica a
partir da máscara (área de diferença) e mantém os
atributos do layer original.

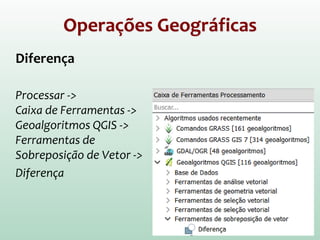

Diferença
Processar ->
Ferramentas de
Diferença

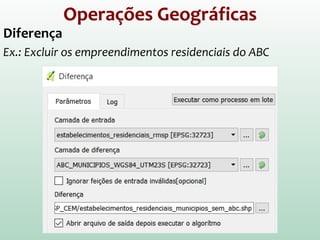

Diferença
Ex.: Excluir os empreendimentos residenciais do ABC

Diferença

Operações
Geográficas
Outra opção para
operações de
sobreposição
(só para polígonos e
linhas):
Processar ->
GRASS GIS 7 -> Vector ->
v.overlay
And = Interseção
Or = União
Not = Diferença

Operações
Geográficas
Outra opção para
operações de
sobreposição
(só para polígonos):
Processar ->
SAGA ->
Vector Polygon Tools

Operações
Geográficas

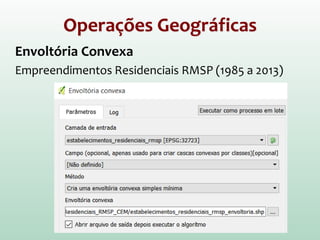

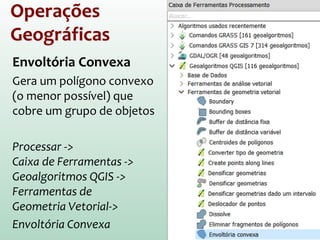

Envoltória Convexa
Gera um polígono convexo
(o menor possível) que
cobre um grupo de objetos
Processar ->
Ferramentas de
Geometria Vetorial->
Envoltória Convexa

Envoltória Convexa
Empreendimentos Residenciais RMSP (1985 a 2011)

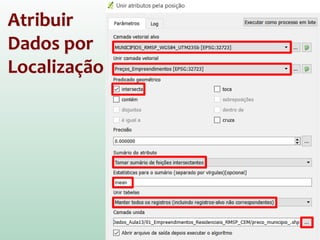

Atribuir Dados
por Localização
Exemplo:
Gostaria de saber o preço médio dos
lançamentos imobiliários por
município
Processar ->
Ferramentas de
Gerais de Vetor ->
Unir atributos pela posição

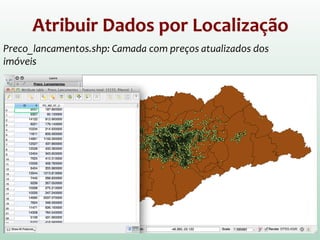

Atribuir Dados por Localização
Preco_lancamentos.shp: Camada com preços atualizados dos
imóveis

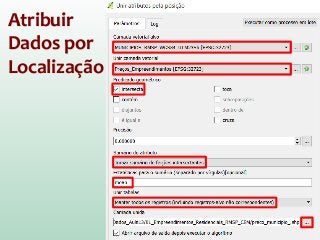

Atribuir
Dados por
Localização

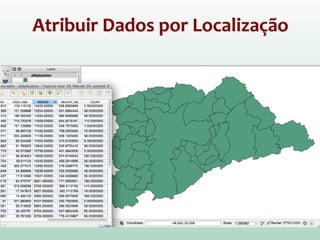

Atribuir Dados por Localização
