Aula 4
1. GEOPROCESSAMENTO
e fotointerpretação
Aula 4:
Interpretação de imagens
Prof. Maigon Pontuschka
Prof. Paulo de Tarso da Fonseca Albuquerque
2012
2. Resumo
• Interpretação de imagens
• Elementos chaves de interpretação de imagens
• Seleção de Imagens de Satélite
3. Interpretação de dados

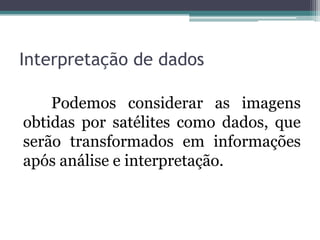

Podemos considerar as imagens
obtidas por satélites como dados, que
serão transformados em informações
após análise e interpretação.
4. Interpretação das imagens
• Interpretar fotografias ou imagens significa
identificar objetos representados, dando um
significado para os mesmos.
• Quanto maior a resolução e mais adequada a
escala, mais direta e fácil é a identificação dos
objetos em uma imagem.

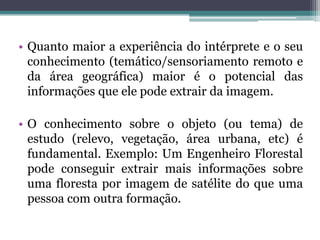

5. • Quanto maior a experiência do intérprete e o seu
conhecimento (temático/sensoriamento remoto e
da área geográfica) maior é o potencial das
informações que ele pode extrair da imagem.
• O conhecimento sobre o objeto (ou tema) de
estudo (relevo, vegetação, área urbana, etc) é
fundamental. Exemplo: Um Engenheiro Florestal
pode conseguir extrair mais informações sobre
uma floresta por imagem de satélite do que uma
pessoa com outra formação.

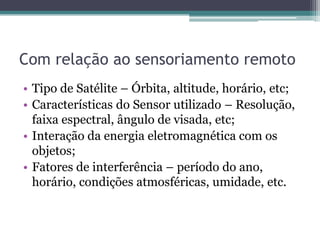

6. Com relação ao sensoriamento remoto
• Tipo de Satélite – Órbita, altitude, horário, etc;
• Características do Sensor utilizado – Resolução,
faixa espectral, ângulo de visada, etc;
• Interação da energia eletromagnética com os
objetos;
• Fatores de interferência – período do ano,
horário, condições atmosféricas, umidade, etc.
7. O conhecimento prévio de uma área
geográfica facilita o processo de interpretação e
aumenta o potencial de leitura de uma imagem.
Exemplo: caso do Seringueiros do Estado do Acre,
que, a partir de um ponto de referência conhecido,
identificam demais elementos da imagem com
facilidade.

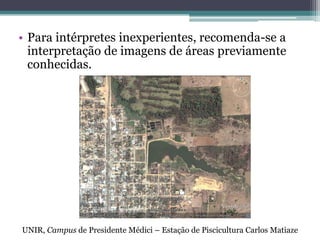

8. • Para intérpretes inexperientes, recomenda-se a
interpretação de imagens de áreas previamente
conhecidas.
UNIR, Campus de Presidente Médici – Estação de Piscicultura Carlos Matiaze
9. • Estudos de campo são fundamentais para a
confiabilidade no resultado da interpretação.
UNIR, Campus de Presidente Médici.

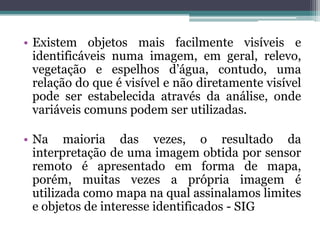

10. • Existem objetos mais facilmente visíveis e
identificáveis numa imagem, em geral, relevo,
vegetação e espelhos d’água, contudo, uma
relação do que é visível e não diretamente visível
pode ser estabelecida através da análise, onde
variáveis comuns podem ser utilizadas.
• Na maioria das vezes, o resultado da
interpretação de uma imagem obtida por sensor
remoto é apresentado em forma de mapa,
porém, muitas vezes a própria imagem é
utilizada como mapa na qual assinalamos limites
e objetos de interesse identificados - SIG
11. • A delimitação de objetos pode ser realizada por meio
de um cursor. Com o uso de um SIG, os limites das
classes são armazenados em um plano de informação
e, posteriormente, o mapa é gerado.

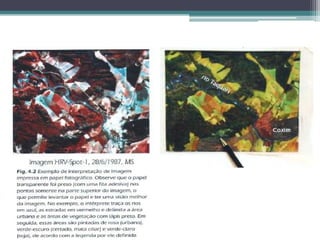

• Na interpretação de uma imagem impressa os traços
e delimitações são realizados em papel vegetal, e não
diretamente na imagem.
• Existem softwares de segmentação e classificação
automática de imagens, contudo o conhecimento em
interpretação de imagens é fundamental para avaliar
o resultado de uma interpretação automática de
imagem.

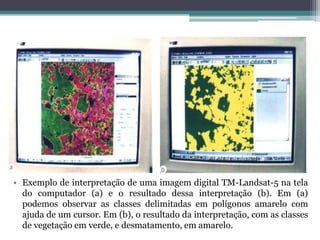

12. • Exemplo de interpretação de uma imagem digital TM-Landsat-5 na tela
do computador (a) e o resultado dessa interpretação (b). Em (a)
podemos observar as classes delimitadas em polígonos amarelo com
ajuda de um cursor. Em (b), o resultado da interpretação, com as classes
de vegetação em verde, e desmatamento, em amarelo.

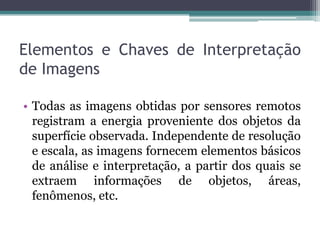

13. Elementos e Chaves de Interpretação
de Imagens
• Todas as imagens obtidas por sensores remotos
registram a energia proveniente dos objetos da
superfície observada. Independente de resolução
e escala, as imagens fornecem elementos básicos
de análise e interpretação, a partir dos quais se
extraem informações de objetos, áreas,
fenômenos, etc.

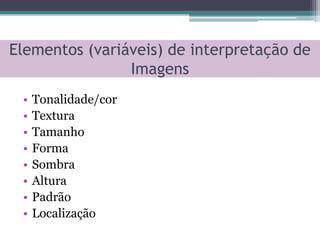

14. Elementos (variáveis) de interpretação de
Imagens
• Tonalidade/cor
• Textura
• Tamanho
• Forma
• Sombra
• Altura
• Padrão
• Localização

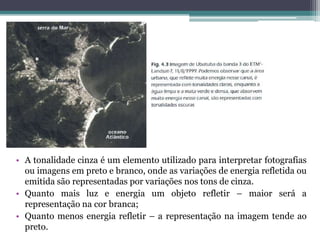

15. • A tonalidade cinza é um elemento utilizado para interpretar fotografias
ou imagens em preto e branco, onde as variações de energia refletida ou
emitida são representadas por variações nos tons de cinza.
• Quanto mais luz e energia um objeto refletir – maior será a
representação na cor branca;
• Quanto menos energia refletir – a representação na imagem tende ao
preto.

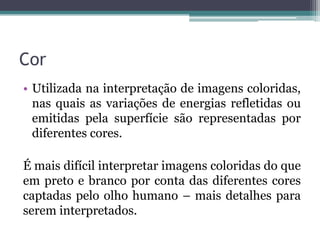

16. Cor
• Utilizada na interpretação de imagens coloridas,
nas quais as variações de energias refletidas ou
emitidas pela superfície são representadas por
diferentes cores.
É mais difícil interpretar imagens coloridas do que
em preto e branco por conta das diferentes cores
captadas pelo olho humano – mais detalhes para
serem interpretados.
17.

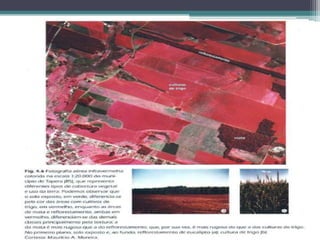

18. Textura
• Refere-se ao aspecto liso ou rugoso de
determinado objeto de uma imagem, sendo
importante na identificação de unidades de
relevo.
• Textura lisa – indica relevos planos
• Textura rugosa – indica relevos acidentados

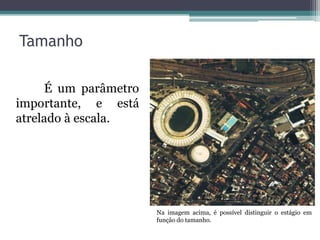

21. Tamanho
É um parâmetro
importante, e está
atrelado à escala.
Na imagem acima, é possível distinguir o estágio em
função do tamanho.
22. • Mirny, na Sibéria - Rússia. O maior buraco do mundo, que é na verdade uma
mina de diamantes. O buraco tem 525 metros de profundidade e 1,25 km de
diâmetro. Na foto a seta aponta um caminhão.

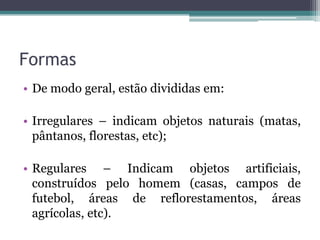

23. Formas
• De modo geral, estão divididas em:
• Irregulares – indicam objetos naturais (matas,
pântanos, florestas, etc);
• Regulares – Indicam objetos artificiais,
construídos pelo homem (casas, campos de
futebol, áreas de reflorestamentos, áreas
agrícolas, etc).

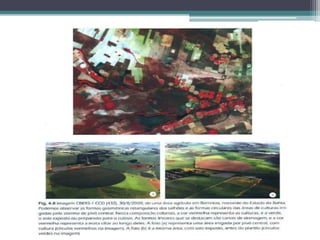

24.

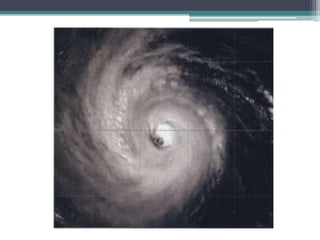

25.

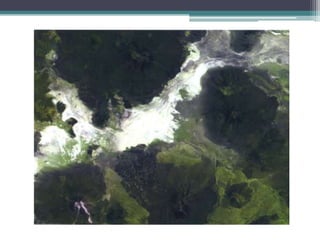

26.

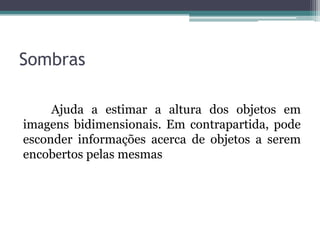

27. Sombras
Ajuda a estimar a altura dos objetos em
imagens bidimensionais. Em contrapartida, pode
esconder informações acerca de objetos a serem
encobertos pelas mesmas

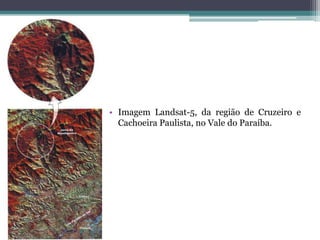

28. • Imagem Landsat-5, da região de Cruzeiro e
Cachoeira Paulista, no Vale do Paraíba.

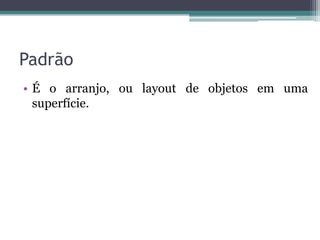

29. Padrão
• É o arranjo, ou layout de objetos em uma
superfície.

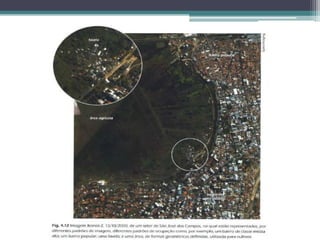

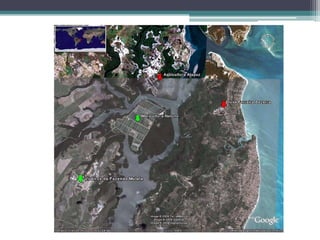

30.
31.

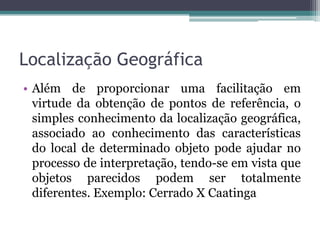

32. Localização Geográfica
• Além de proporcionar uma facilitação em
virtude da obtenção de pontos de referência, o
simples conhecimento da localização geográfica,
associado ao conhecimento das características
do local de determinado objeto pode ajudar no
processo de interpretação, tendo-se em vista que
objetos parecidos podem ser totalmente
diferentes. Exemplo: Cerrado X Caatinga
33. Chaves

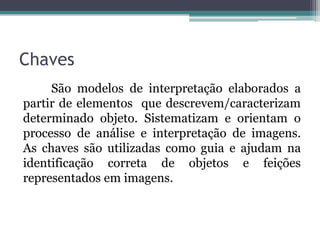

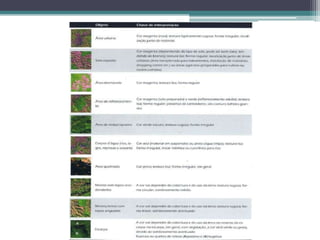

São modelos de interpretação elaborados a
partir de elementos que descrevem/caracterizam
determinado objeto. Sistematizam e orientam o
processo de análise e interpretação de imagens.
As chaves são utilizadas como guia e ajudam na
identificação correta de objetos e feições
representados em imagens.
34.

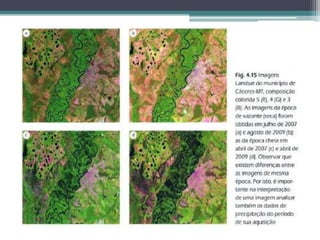

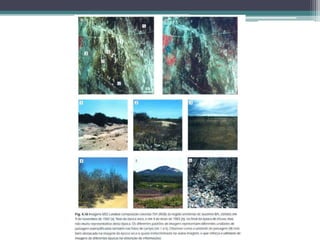

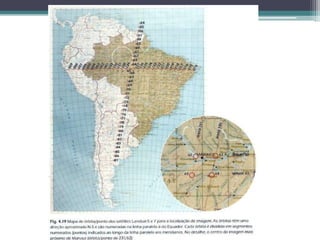

35. Seleção de Imagens de Satélite
• O tipo da imagem (resolução, banda,
composição colorida, data) deve ser selecionado
considerando os objetivos (clima, textura
topográfica, uso do solo) e as características das
áreas de estudo. Exemplo: Estudo da expansão
urbana de determinado local.

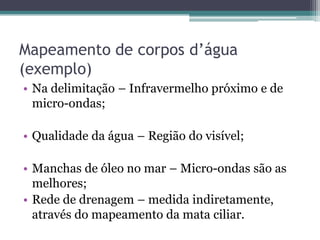

36. Mapeamento de corpos d’água
(exemplo)
• Na delimitação – Infravermelho próximo e de
micro-ondas;
• Qualidade da água – Região do visível;
• Manchas de óleo no mar – Micro-ondas são as
melhores;
• Rede de drenagem – medida indiretamente,
através do mapeamento da mata ciliar.
