Representações

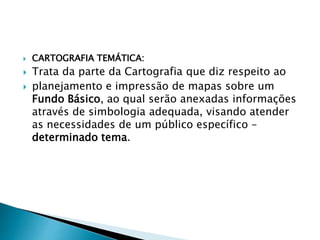

 CARTOGRAFIA TEMÁTICA:
 Trata da parte da Cartografia que diz respeito ao
 planejamento e impressão de mapas sobre um
Fundo Básico, ao qual serão anexadas informações
através de simbologia adequada, visando atender
as necessidades de um público específico –
determinado tema.

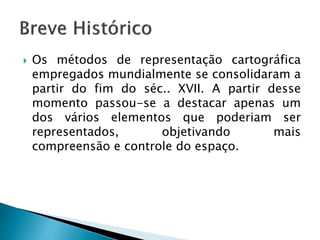

 Os métodos de representação cartográfica
empregados mundialmente se consolidaram a
partir do fim do séc.. XVII. A partir desse
momento passou-se a destacar apenas um
dos vários elementos que poderiam ser
representados, objetivando mais
compreensão e controle do espaço.

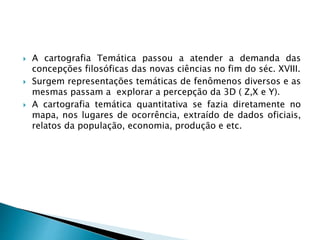

 A cartografia Temática passou a atender a demanda das
concepções filosóficas das novas ciências no fim do séc. XVIII.
 Surgem representações temáticas de fenômenos diversos e as
mesmas passam a explorar a percepção da 3D ( Z,X e Y).
 A cartografia temática quantitativa se fazia diretamente no
mapa, nos lugares de ocorrência, extraído de dados oficiais,
relatos da população, economia, produção e etc.

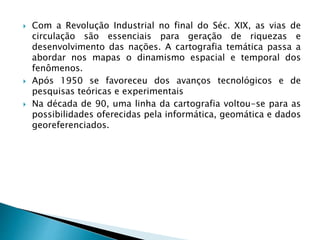

 Com a Revolução Industrial no final do Séc. XIX, as vias de
circulação são essenciais para geração de riquezas e
desenvolvimento das nações. A cartografia temática passa a
abordar nos mapas o dinamismo espacial e temporal dos
fenômenos.
 Após 1950 se favoreceu dos avanços tecnológicos e de
pesquisas teóricas e experimentais
 Na década de 90, uma linha da cartografia voltou-se para as
possibilidades oferecidas pela informática, geomática e dados
georeferenciados.
 - Cartas, mapas ou plantas em qualquer escala,
destinadas
 a um tema específico;
 - Conhecimentos específicos de um determinado
tema
 (geologia, solos, uso e ocupação, etc.);

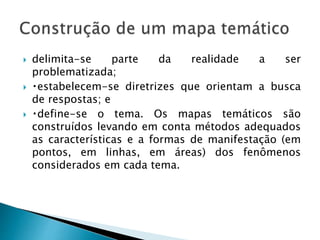

 delimita-se parte da realidade a ser
problematizada;
 estabelecem-se diretrizes que orientam a busca
de respostas; e
 define-se o tema. Os mapas temáticos são
construídos levando em conta métodos adequados
as características e a formas de manifestação (em
pontos, em linhas, em áreas) dos fenômenos
considerados em cada tema.

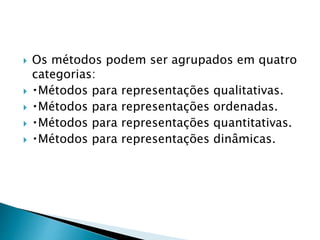

 Os métodos podem ser agrupados em quatro
categorias:
 Métodos para representações qualitativas.
 Métodos para representações ordenadas.
 Métodos para representações quantitativas.
 Métodos para representações dinâmicas.

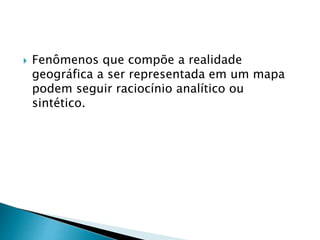

 Fenômenos que compõe a realidade
geográfica a ser representada em um mapa
podem seguir raciocínio analítico ou
sintético.

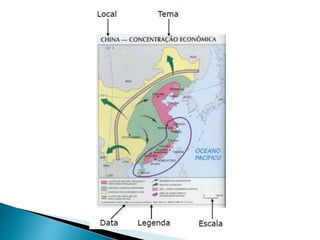

 um tema declarado no título;
 o local e a data do acontecimento, respondendo as questões
“oque?”, “onde?” e “quando?”. O tema por ele analisado será
apresentado na estruturação da legenda.
 Legenda– é o meio que o leitor usa para compreender o
conteúdo do mapa, relacionando os símbolos aos seus
significados. A escala é importante no mapa, através dela
pode-se saber quantas vezes a realidade foi reduzida para
caber no papel. Finalmente, deve-se declarar a fonte dos
dados utilizados na preparação do mapa.
Cartografia temática

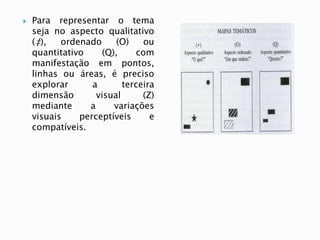

 Para representar o tema
seja no aspecto qualitativo
(‡), ordenado (O) ou
quantitativo (Q), com
manifestação em pontos,
linhas ou áreas, é preciso
explorar a terceira
dimensão visual (Z)
mediante a variações
visuais perceptíveis e
compatíveis.

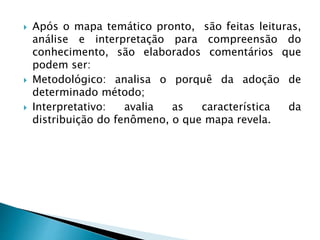

 Após o mapa temático pronto, são feitas leituras,
análise e interpretação para compreensão do
conhecimento, são elaborados comentários que
podem ser:
 Metodológico: analisa o porquê da adoção de
determinado método;
 Interpretativo: avalia as característica da
distribuição do fenômeno, o que mapa revela.

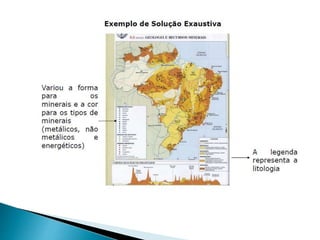

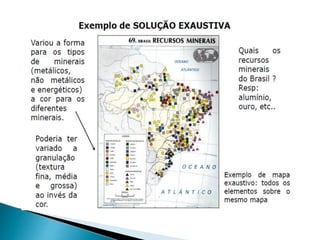

 Num mapa qualitativo a
variação visual tem que
ser seletiva.
 O mapa resultara
exaustivo dispondo
todos os seus atributos.
 Responde a questões
em nível elementar: o
que há em tal lugar?
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática

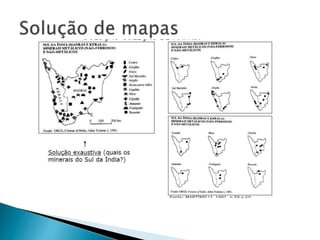

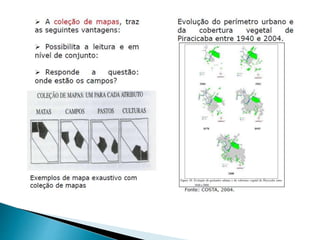

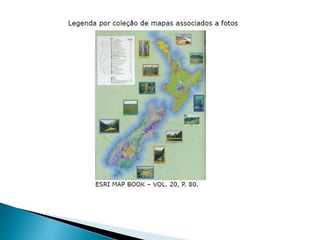

 No exemplo ao lado, usou-
se o mapa exaustivo, a
coleção de mapas, e a
legenda. Traz a vantagem
de leitura em nível de
conjunto. A fotografia ou
desenho associada a cada
legenda organizada em
uma coleção de mapas,
propicia maior
compreensão do conteúdo
temático do mapa.
Cartografia temática

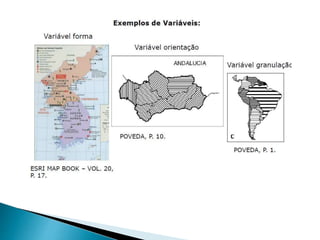

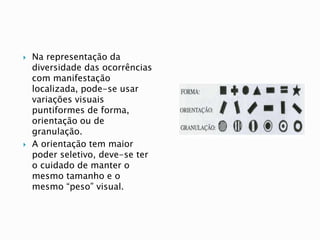

 Na representação da
diversidade das ocorrências
com manifestação
localizada, pode-se usar
variações visuais
puntiformes de forma,
orientação ou de
granulação.
 A orientação tem maior
poder seletivo, deve-se ter
o cuidado de manter o
mesmo tamanho e o
mesmo “peso” visual.
Cartografia temática

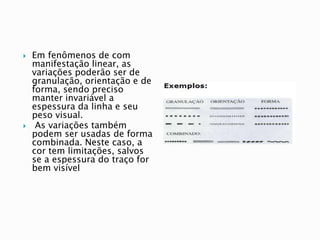

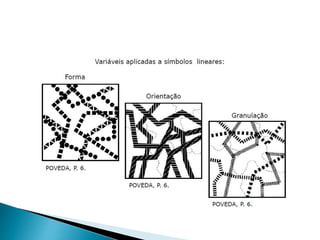

 Em fenômenos de com
manifestação linear, as
variações poderão ser de
granulação, orientação e de
forma, sendo preciso
manter invariável a
espessura da linha e seu
peso visual.
 As variações também
podem ser usadas de forma
combinada. Neste caso, a
cor tem limitações, salvos
se a espessura do traço for
bem visível
Cartografia temática

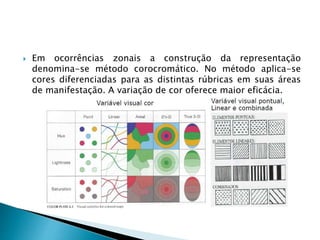

 Em ocorrências zonais a construção da representação
denomina-se método corocromático. No método aplica-se
cores diferenciadas para as distintas rúbricas em suas áreas
de manifestação. A variação de cor oferece maior eficácia.

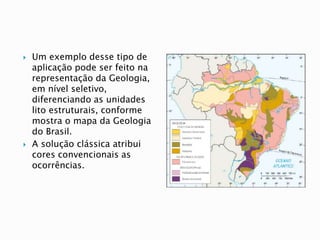

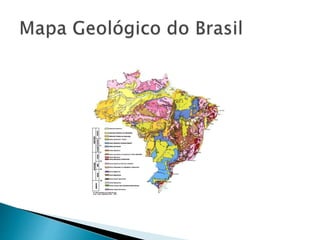

 Um exemplo desse tipo de
aplicação pode ser feito na
representação da Geologia,
em nível seletivo,
diferenciando as unidades
lito estruturais, conforme
mostra o mapa da Geologia
do Brasil.
 A solução clássica atribui
cores convencionais as
ocorrências.

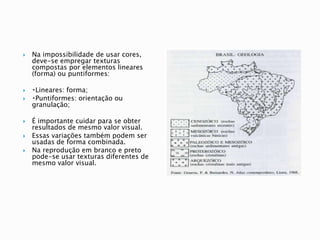

 Na impossibilidade de usar cores,
deve-se empregar texturas
compostas por elementos lineares
(forma) ou puntiformes:
 Lineares: forma;
 Puntiformes: orientação ou
granulação;
 É importante cuidar para se obter
resultados de mesmo valor visual.
 Essas variações também podem ser
usadas de forma combinada.
 Na reprodução em branco e preto
pode-se usar texturas diferentes de
mesmo valor visual.

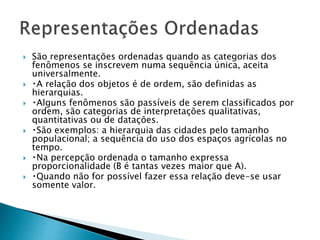

 São representações ordenadas quando as categorias dos
fenômenos se inscrevem numa sequência única, aceita
universalmente.
 A relação dos objetos é de ordem, são definidas as
hierarquias.
 Alguns fenômenos são passíveis de serem classificados por
ordem, são categorias de interpretações qualitativas,
quantitativas ou de datações.
 São exemplos: a hierarquia das cidades pelo tamanho
populacional; a sequência do uso dos espaços agrícolas no
tempo.
 Na percepção ordenada o tamanho expressa
proporcionalidade (B é tantas vezes maior que A).
 Quando não for possível fazer essa relação deve-se usar
somente valor.

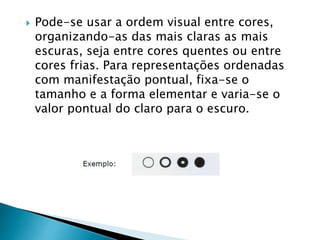

 Pode-se usar a ordem visual entre cores,
organizando-as das mais claras as mais
escuras, seja entre cores quentes ou entre
cores frias. Para representações ordenadas
com manifestação pontual, fixa-se o
tamanho e a forma elementar e varia-se o
valor pontual do claro para o escuro.

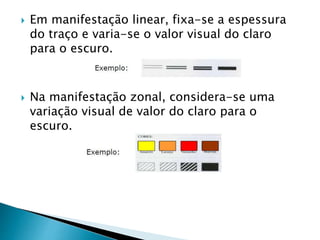

 Em manifestação linear, fixa-se a espessura
do traço e varia-se o valor visual do claro
para o escuro.
 Na manifestação zonal, considera-se uma
variação visual de valor do claro para o
escuro.

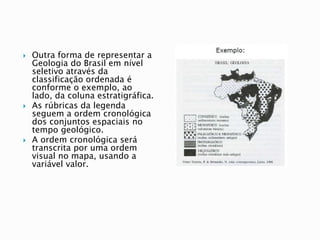

 Outra forma de representar a
Geologia do Brasil em nível
seletivo através da
classificação ordenada é
conforme o exemplo, ao
lado, da coluna estratigráfica.
 As rúbricas da legenda
seguem a ordem cronológica
dos conjuntos espaciais no
tempo geológico.
 A ordem cronológica será
transcrita por uma ordem
visual no mapa, usando a
variável valor.

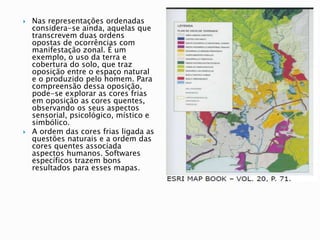

 Nas representações ordenadas
considera-se ainda, aquelas que
transcrevem duas ordens
opostas de ocorrências com
manifestação zonal. É um
exemplo, o uso da terra e
cobertura do solo, que traz
oposição entre o espaço natural
e o produzido pelo homem. Para
compreensão dessa oposição,
pode-se explorar as cores frias
em oposição as cores quentes,
observando os seus aspectos
sensorial, psicológico, místico e
simbólico.
 A ordem das cores frias ligada as
questões naturais e a ordem das
cores quentes associada
aspectos humanos. Softwares
específicos trazem bons
resultados para esses mapas.

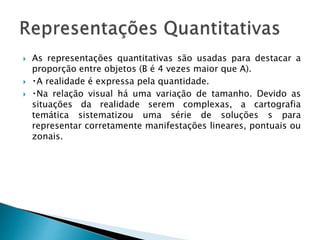

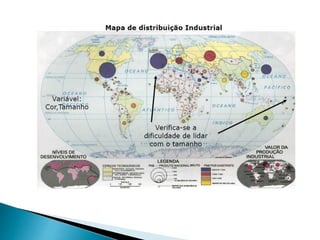

 As representações quantitativas são usadas para destacar a
proporção entre objetos (B é 4 vezes maior que A).
 A realidade é expressa pela quantidade.
 Na relação visual há uma variação de tamanho. Devido as
situações da realidade serem complexas, a cartografia
temática sistematizou uma série de soluções s para
representar corretamente manifestações lineares, pontuais ou
zonais.

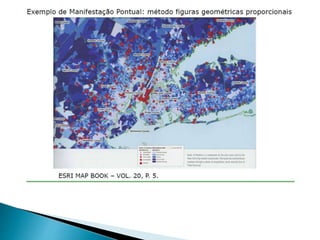

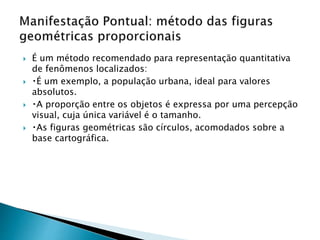

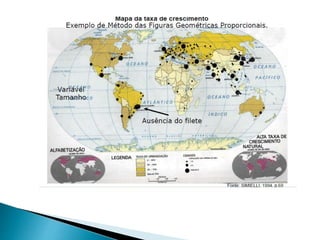

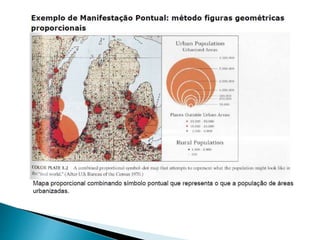

 É um método recomendado para representação quantitativa
de fenômenos localizados:
 É um exemplo, a população urbana, ideal para valores
absolutos.
 A proporção entre os objetos é expressa por uma percepção
visual, cuja única variável é o tamanho.
 As figuras geométricas são círculos, acomodados sobre a
base cartográfica.
Cartografia temática

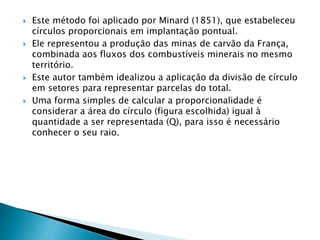

 Este método foi aplicado por Minard (1851), que estabeleceu
círculos proporcionais em implantação pontual.
 Ele representou a produção das minas de carvão da França,
combinada aos fluxos dos combustíveis minerais no mesmo
território.
 Este autor também idealizou a aplicação da divisão de círculo
em setores para representar parcelas do total.
 Uma forma simples de calcular a proporcionalidade é
considerar a área do círculo (figura escolhida) igual à
quantidade a ser representada (Q), para isso é necessário
conhecer o seu raio.
Cartografia temática

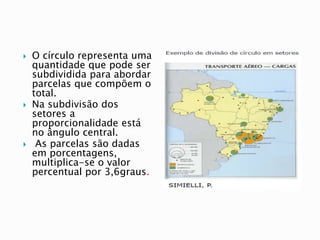

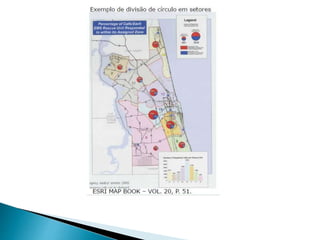

 O círculo representa uma
quantidade que pode ser
subdividida para abordar
parcelas que compõem o
total.
 Na subdivisão dos
setores a
proporcionalidade está
no ângulo central.
 As parcelas são dadas
em porcentagens,
multiplica-se o valor
percentual por 3,6graus.

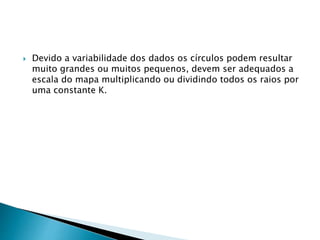

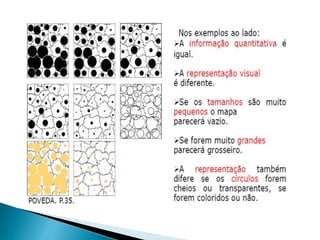

 Devido a variabilidade dos dados os círculos podem resultar
muito grandes ou muitos pequenos, devem ser adequados a
escala do mapa multiplicando ou dividindo todos os raios por
uma constante K.
Cartografia temática
Cartografia temática
Cartografia temática

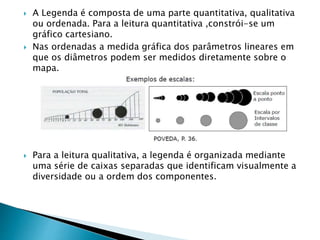

 A Legenda é composta de uma parte quantitativa, qualitativa
ou ordenada. Para a leitura quantitativa ,constrói-se um
gráfico cartesiano.
 Nas ordenadas a medida gráfica dos parâmetros lineares em
que os diâmetros podem ser medidos diretamente sobre o
mapa.
 Para a leitura qualitativa, a legenda é organizada mediante
uma série de caixas separadas que identificam visualmente a
diversidade ou a ordem dos componentes.

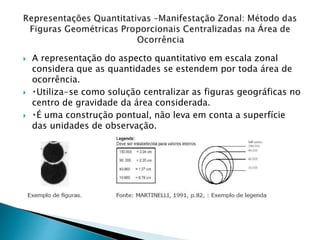

 A representação do aspecto quantitativo em escala zonal
considera que as quantidades se estendem por toda área de
ocorrência.
 Utiliza-se como solução centralizar as figuras geográficas no
centro de gravidade da área considerada.
 É uma construção pontual, não leva em conta a superfície
das unidades de observação.
Cartografia temática

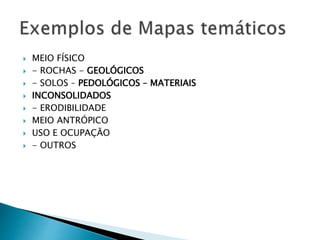

 MEIO FÍSICO
 - ROCHAS - GEOLÓGICOS

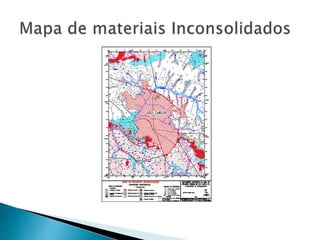

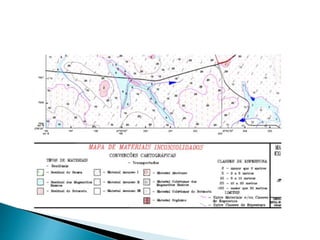

 - SOLOS – PEDOLÓGICOS – MATERIAIS
 INCONSOLIDADOS

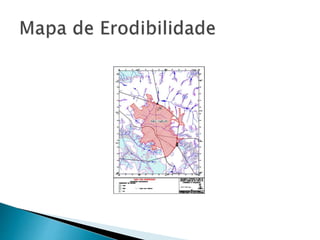

 - ERODIBILIDADE
 MEIO ANTRÓPICO
 USO E OCUPAÇÃO
 - OUTROS
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática

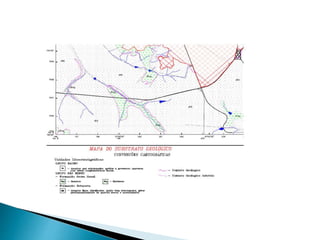

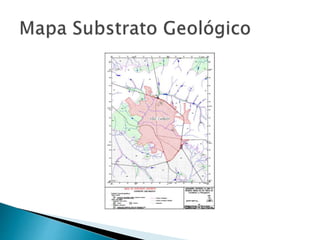

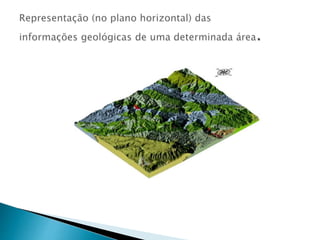

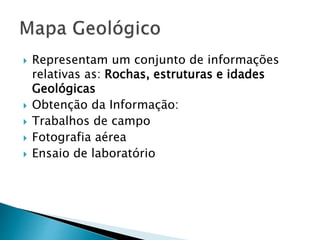

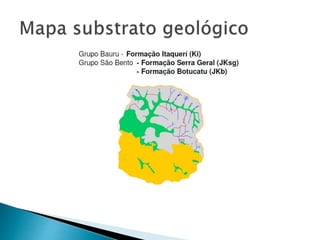

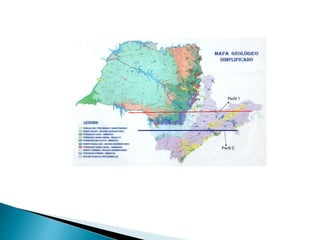

 Representam um conjunto de informações
relativas as: Rochas, estruturas e idades
Geológicas
 Obtenção da Informação:
 Trabalhos de campo
 Fotografia aérea
 Ensaio de laboratório
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática

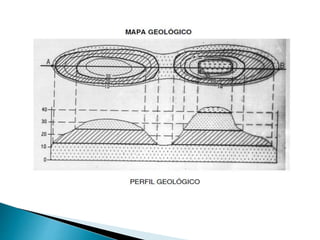

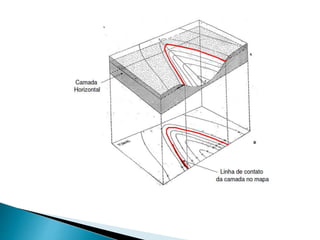

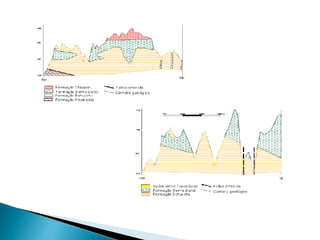

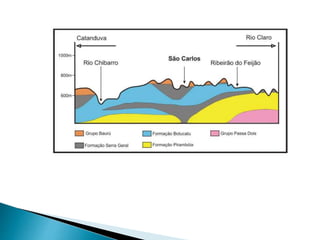

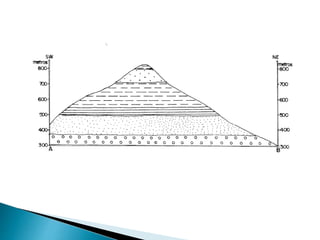

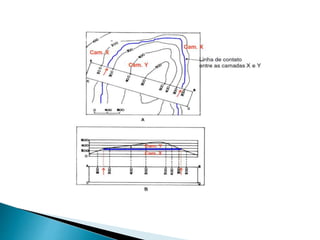

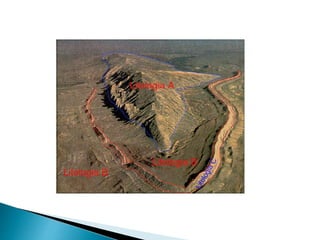

 Indicam os contatos entre as diversas
unidades;
 - Variação das camadas com a profundidade;
 – Indicam as estruturas geológicas
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática
Cartografia temática

Mais conteúdo relacionado

Mais procurados

Região: um conceito geografico
Região: um conceito geograficoRegião: um conceito geografico
Região: um conceito geografico
Joel Neto Pereira

Espaço geográfico
Espaço geográficoEspaço geográfico
Espaço geográfico
Carminha

As categorias da geografia
As categorias da geografiaAs categorias da geografia
As categorias da geografia
Jane Mary Lima Castro

Aula 01 introdução à cartografia
Aula 01   introdução à cartografiaAula 01   introdução à cartografia
Aula 01 introdução à cartografia
João Carlos Icone Tecnologia

Cartografia powerpoint
Cartografia powerpointCartografia powerpoint
Cartografia powerpoint
danielcpacheco2

Cartografia 1º ano
Cartografia 1º anoCartografia 1º ano
Cartografia 1º ano
Celso Roberto Pitta Santos

Cartografia: Elementos do Mapa
Cartografia: Elementos do MapaCartografia: Elementos do Mapa
Cartografia: Elementos do Mapa
Eduardo Mendes

Formas de representação da superfície terrestre
Formas de representação da superfície terrestreFormas de representação da superfície terrestre
Formas de representação da superfície terrestre
Paula Tomaz

Regionalização
RegionalizaçãoRegionalização
Regionalização
Prof. Francesco Torres

Aula 1 - geografia 1
Aula 1 - geografia 1Aula 1 - geografia 1
Aula 1 - geografia 1
Palloma Luana

Escalas e mapas
Escalas e mapasEscalas e mapas
Escalas e mapas
Prof. Francesco Torres

Tipos de mapas
Tipos de mapasTipos de mapas
Tipos de mapas
Hayana Oliveira

Aula 02 cartografia sistemática e temática
Aula 02   cartografia sistemática e temáticaAula 02   cartografia sistemática e temática
Aula 02 cartografia sistemática e temática
Pedro Paulo Gomes de Oliveira

Coordenadas Geograficas
Coordenadas GeograficasCoordenadas Geograficas
Coordenadas Geograficas
Luciano Pessanha

Cartografia completa
Cartografia completaCartografia completa
Cartografia completa
Artur Lara

Unidade 2 6º ano
Unidade 2   6º anoUnidade 2   6º ano
Unidade 2 6º ano
Christie Freitas

Cartografia
CartografiaCartografia
Cartografia
FURG

Geografia projecoes cartograficas
Geografia   projecoes cartograficasGeografia   projecoes cartograficas
Geografia projecoes cartograficas
Gustavo Soares

Geografia fuso horário
Geografia   fuso horárioGeografia   fuso horário
Geografia fuso horário
André Luiz Marques

Paisagem
PaisagemPaisagem

Mais procurados (20)

Região: um conceito geografico
Região: um conceito geograficoRegião: um conceito geografico
Região: um conceito geografico

Espaço geográfico
Espaço geográficoEspaço geográfico
Espaço geográfico

As categorias da geografia
As categorias da geografiaAs categorias da geografia
As categorias da geografia

Aula 01 introdução à cartografia
Aula 01   introdução à cartografiaAula 01   introdução à cartografia
Aula 01 introdução à cartografia

Cartografia powerpoint
Cartografia powerpointCartografia powerpoint
Cartografia powerpoint

Cartografia 1º ano
Cartografia 1º anoCartografia 1º ano
Cartografia 1º ano

Cartografia: Elementos do Mapa
Cartografia: Elementos do MapaCartografia: Elementos do Mapa
Cartografia: Elementos do Mapa

Formas de representação da superfície terrestre
Formas de representação da superfície terrestreFormas de representação da superfície terrestre
Formas de representação da superfície terrestre

Regionalização
RegionalizaçãoRegionalização
Regionalização

Aula 1 - geografia 1
Aula 1 - geografia 1Aula 1 - geografia 1
Aula 1 - geografia 1

Escalas e mapas
Escalas e mapasEscalas e mapas
Escalas e mapas

Tipos de mapas
Tipos de mapasTipos de mapas
Tipos de mapas

Aula 02 cartografia sistemática e temática
Aula 02   cartografia sistemática e temáticaAula 02   cartografia sistemática e temática
Aula 02 cartografia sistemática e temática

Coordenadas Geograficas
Coordenadas GeograficasCoordenadas Geograficas
Coordenadas Geograficas

Cartografia completa
Cartografia completaCartografia completa
Cartografia completa

Unidade 2 6º ano
Unidade 2   6º anoUnidade 2   6º ano
Unidade 2 6º ano

Cartografia
CartografiaCartografia
Cartografia

Geografia projecoes cartograficas
Geografia   projecoes cartograficasGeografia   projecoes cartograficas
Geografia projecoes cartograficas

Geografia fuso horário
Geografia   fuso horárioGeografia   fuso horário
Geografia fuso horário

Paisagem
PaisagemPaisagem
Paisagem


Destaque

Aula 1 parte_2
Aula 1 parte_2Aula 1 parte_2
Aula 1 parte_2
Daiane Regina

Mapas temáticos quantitativos
Mapas temáticos quantitativosMapas temáticos quantitativos
Mapas temáticos quantitativos
Pedro Wallace

Cartografia tematica
Cartografia tematicaCartografia tematica
Cartografia tematica
marcos mendonça

Cartografia: A linguagem dos mapas
Cartografia: A linguagem dos mapasCartografia: A linguagem dos mapas
Cartografia: A linguagem dos mapas
Roberta Sumar

Cartografia tematica aula 3
Cartografia tematica   aula 3Cartografia tematica   aula 3
Cartografia tematica aula 3
Margarete Santana

Cartografia prevestibular UNIRIO
Cartografia prevestibular UNIRIOCartografia prevestibular UNIRIO
Cartografia prevestibular UNIRIO
Jorge Ferreira

7. mapas temáticos
7. mapas temáticos7. mapas temáticos
7. mapas temáticos
SEDUC, CAMPECHE

Cartografia 1° Ano
Cartografia 1° AnoCartografia 1° Ano
Cartografia 1° Ano
Débora Sales

Noções básicas de Cartografia 1
Noções básicas de Cartografia 1Noções básicas de Cartografia 1
Noções básicas de Cartografia 1
Osmar Ansbach

Teorias da cor cartografia temática
Teorias da cor   cartografia temáticaTeorias da cor   cartografia temática
Teorias da cor cartografia temática
Alexandre Amorim

Introdução à cartografia
Introdução à cartografiaIntrodução à cartografia
Introdução à cartografia
Evandro Nascimento

Cartografia HistóRia
Cartografia   HistóRiaCartografia   HistóRia
Cartografia HistóRia
Mateus Silva

ApresentaçãO Cartografia 2
ApresentaçãO Cartografia 2ApresentaçãO Cartografia 2
ApresentaçãO Cartografia 2
Selma Marlí Trivellato

Tecnologias modernas aplicadas à cartografia
Tecnologias modernas aplicadas à cartografiaTecnologias modernas aplicadas à cartografia
Tecnologias modernas aplicadas à cartografia
Ana Selma Sena Santos

Tecnologias modernas utilizadas pela cartografia
Tecnologias modernas utilizadas pela cartografiaTecnologias modernas utilizadas pela cartografia
Tecnologias modernas utilizadas pela cartografia
Renata Magalhães

5 tipos de mapas
5 tipos de mapas5 tipos de mapas
5 tipos de mapas
Mayjö .

Aula 1 - Cartografia
Aula 1 - CartografiaAula 1 - Cartografia
Aula 1 - Cartografia
Rodrigo Meirelles

Cartografia
CartografiaCartografia
Cartografia
Roberto Costa

Semiologia gráfica
Semiologia gráficaSemiologia gráfica
Semiologia gráfica
Nelson Marisco

Cartografia
CartografiaCartografia
Cartografia
Helena Morita


Destaque (20)

Aula 1 parte_2
Aula 1 parte_2Aula 1 parte_2
Aula 1 parte_2

Mapas temáticos quantitativos
Mapas temáticos quantitativosMapas temáticos quantitativos
Mapas temáticos quantitativos

Cartografia tematica
Cartografia tematicaCartografia tematica
Cartografia tematica

Cartografia: A linguagem dos mapas
Cartografia: A linguagem dos mapasCartografia: A linguagem dos mapas
Cartografia: A linguagem dos mapas

Cartografia tematica aula 3
Cartografia tematica   aula 3Cartografia tematica   aula 3
Cartografia tematica aula 3

Cartografia prevestibular UNIRIO
Cartografia prevestibular UNIRIOCartografia prevestibular UNIRIO
Cartografia prevestibular UNIRIO

7. mapas temáticos
7. mapas temáticos7. mapas temáticos
7. mapas temáticos

Cartografia 1° Ano
Cartografia 1° AnoCartografia 1° Ano
Cartografia 1° Ano

Noções básicas de Cartografia 1
Noções básicas de Cartografia 1Noções básicas de Cartografia 1
Noções básicas de Cartografia 1

Teorias da cor cartografia temática
Teorias da cor   cartografia temáticaTeorias da cor   cartografia temática
Teorias da cor cartografia temática

Introdução à cartografia
Introdução à cartografiaIntrodução à cartografia
Introdução à cartografia

Cartografia HistóRia
Cartografia   HistóRiaCartografia   HistóRia
Cartografia HistóRia

ApresentaçãO Cartografia 2
ApresentaçãO Cartografia 2ApresentaçãO Cartografia 2
ApresentaçãO Cartografia 2

Tecnologias modernas aplicadas à cartografia
Tecnologias modernas aplicadas à cartografiaTecnologias modernas aplicadas à cartografia
Tecnologias modernas aplicadas à cartografia

Tecnologias modernas utilizadas pela cartografia
Tecnologias modernas utilizadas pela cartografiaTecnologias modernas utilizadas pela cartografia
Tecnologias modernas utilizadas pela cartografia

5 tipos de mapas
5 tipos de mapas5 tipos de mapas
5 tipos de mapas

Aula 1 - Cartografia
Aula 1 - CartografiaAula 1 - Cartografia
Aula 1 - Cartografia

Cartografia
CartografiaCartografia
Cartografia

Semiologia gráfica
Semiologia gráficaSemiologia gráfica
Semiologia gráfica

Cartografia
CartografiaCartografia
Cartografia


Semelhante a Cartografia temática

A sistematização da Cartografia
A sistematização da CartografiaA sistematização da Cartografia
A sistematização da Cartografia
Romilson Barreto

Representacoes_cartograficas_escalas_e_projecoes.pdf
Representacoes_cartograficas_escalas_e_projecoes.pdfRepresentacoes_cartograficas_escalas_e_projecoes.pdf
Representacoes_cartograficas_escalas_e_projecoes.pdf
AndressaAmorim22

O mapa e seus elementos
O mapa e seus elementosO mapa e seus elementos
O mapa e seus elementos
J R Messias

Texto 3 - A IMPORTÂNCIA DA LEITURA DE MAPAS.pdf
Texto 3 - A IMPORTÂNCIA DA LEITURA DE MAPAS.pdfTexto 3 - A IMPORTÂNCIA DA LEITURA DE MAPAS.pdf
Texto 3 - A IMPORTÂNCIA DA LEITURA DE MAPAS.pdf
JefersonMuniz6

Aval parc geo 3
Aval parc geo 3Aval parc geo 3
Aval parc geo 3
Antonio Carlos da Silva

Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptxAula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
MrcioHenrique50

Geografia: Situação de aprendizagem 1
Geografia: Situação de aprendizagem 1        Geografia: Situação de aprendizagem 1
Geografia: Situação de aprendizagem 1
Luiz Antonio Souza

Mapas escalas e projeções cartográficas
Mapas escalas e projeções cartográficasMapas escalas e projeções cartográficas
Mapas escalas e projeções cartográficas
Colégio Nova Geração COC

Documentos cartográficos conceitos e representações
Documentos  cartográficos   conceitos e representaçõesDocumentos  cartográficos   conceitos e representações
Documentos cartográficos conceitos e representações
Luciano Pessanha

Geoprocessamento e mapas
Geoprocessamento e mapasGeoprocessamento e mapas
Geoprocessamento e mapas
Wander Junior

PRIVEST - CAP. 03 - Cartografia - Mapas - 1º EM
PRIVEST - CAP.   03 - Cartografia - Mapas - 1º EMPRIVEST - CAP.   03 - Cartografia - Mapas - 1º EM
PRIVEST - CAP. 03 - Cartografia - Mapas - 1º EM
profrodrigoribeiro

Aula 04 - Elementos da Cartográfia - I
Aula 04 - Elementos da Cartográfia - IAula 04 - Elementos da Cartográfia - I
Aula 04 - Elementos da Cartográfia - I
Claudio Henrique Ramos Sales

Cartografia - O mundo em escalas II (Aula de Geografia)
Cartografia - O mundo em escalas II (Aula de Geografia)Cartografia - O mundo em escalas II (Aula de Geografia)
Cartografia - O mundo em escalas II (Aula de Geografia)
Isabelaa Duarte

A representação do espaço geográfico
A representação do espaço geográficoA representação do espaço geográfico
A representação do espaço geográfico
1medioc

Variáveis visuais eliane 2
Variáveis visuais eliane 2Variáveis visuais eliane 2
Variáveis visuais eliane 2
geografiamarioemaristela

1 como e-composto_um_mapa
1 como e-composto_um_mapa1 como e-composto_um_mapa
1 como e-composto_um_mapa
Lucas Cechinel

Noções de Cartografia.pdf
Noções de Cartografia.pdfNoções de Cartografia.pdf
Noções de Cartografia.pdf
daniel936004

A cartografia 2013
A cartografia  2013A cartografia  2013
A cartografia 2013
Vitória Régia

A cartografia 2013
A cartografia  2013A cartografia  2013
A cartografia 2013
GeografiaVR

Cartografia
CartografiaCartografia

Semelhante a Cartografia temática (20)

A sistematização da Cartografia
A sistematização da CartografiaA sistematização da Cartografia
A sistematização da Cartografia

Representacoes_cartograficas_escalas_e_projecoes.pdf
Representacoes_cartograficas_escalas_e_projecoes.pdfRepresentacoes_cartograficas_escalas_e_projecoes.pdf
Representacoes_cartograficas_escalas_e_projecoes.pdf

O mapa e seus elementos
O mapa e seus elementosO mapa e seus elementos
O mapa e seus elementos

Texto 3 - A IMPORTÂNCIA DA LEITURA DE MAPAS.pdf
Texto 3 - A IMPORTÂNCIA DA LEITURA DE MAPAS.pdfTexto 3 - A IMPORTÂNCIA DA LEITURA DE MAPAS.pdf
Texto 3 - A IMPORTÂNCIA DA LEITURA DE MAPAS.pdf

Aval parc geo 3
Aval parc geo 3Aval parc geo 3
Aval parc geo 3

Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptxAula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx
Aula 6 - Projeto Conexões (UFAL) - Pré - Enem. Cartografia.pptx

Geografia: Situação de aprendizagem 1
Geografia: Situação de aprendizagem 1        Geografia: Situação de aprendizagem 1
Geografia: Situação de aprendizagem 1

Mapas escalas e projeções cartográficas
Mapas escalas e projeções cartográficasMapas escalas e projeções cartográficas
Mapas escalas e projeções cartográficas

Documentos cartográficos conceitos e representações
Documentos  cartográficos   conceitos e representaçõesDocumentos  cartográficos   conceitos e representações
Documentos cartográficos conceitos e representações

Geoprocessamento e mapas
Geoprocessamento e mapasGeoprocessamento e mapas
Geoprocessamento e mapas

PRIVEST - CAP. 03 - Cartografia - Mapas - 1º EM
PRIVEST - CAP.   03 - Cartografia - Mapas - 1º EMPRIVEST - CAP.   03 - Cartografia - Mapas - 1º EM
PRIVEST - CAP. 03 - Cartografia - Mapas - 1º EM

Aula 04 - Elementos da Cartográfia - I
Aula 04 - Elementos da Cartográfia - IAula 04 - Elementos da Cartográfia - I
Aula 04 - Elementos da Cartográfia - I

Cartografia - O mundo em escalas II (Aula de Geografia)
Cartografia - O mundo em escalas II (Aula de Geografia)Cartografia - O mundo em escalas II (Aula de Geografia)
Cartografia - O mundo em escalas II (Aula de Geografia)

A representação do espaço geográfico
A representação do espaço geográficoA representação do espaço geográfico
A representação do espaço geográfico

Variáveis visuais eliane 2
Variáveis visuais eliane 2Variáveis visuais eliane 2
Variáveis visuais eliane 2

1 como e-composto_um_mapa
1 como e-composto_um_mapa1 como e-composto_um_mapa
1 como e-composto_um_mapa

Noções de Cartografia.pdf
Noções de Cartografia.pdfNoções de Cartografia.pdf
Noções de Cartografia.pdf

A cartografia 2013
A cartografia  2013A cartografia  2013
A cartografia 2013

A cartografia 2013
A cartografia  2013A cartografia  2013
A cartografia 2013

Cartografia
CartografiaCartografia
Cartografia


Último

Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsxOceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Luzia Gabriele

A perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
A perspectiva colaborativa e as novas práticas de inclusão. (1).pptxA perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
A perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
marcos oliveira

Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.
Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Mary Alvarenga

Auxiliar Adolescente 2024 3 trimestre 24
Auxiliar Adolescente 2024 3 trimestre 24Auxiliar Adolescente 2024 3 trimestre 24
Auxiliar Adolescente 2024 3 trimestre 24
DirceuSilva26

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Falcão Brasil

oficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdfoficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdf
marcos oliveira

Aprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e CaminhosAprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e Caminhos
Leonel Morgado

Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTAEstudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
deboracorrea21

CALENDÁRIO GRADUAÇÃO 2024-07ddddd-04 (1).pdf
CALENDÁRIO GRADUAÇÃO 2024-07ddddd-04 (1).pdfCALENDÁRIO GRADUAÇÃO 2024-07ddddd-04 (1).pdf
CALENDÁRIO GRADUAÇÃO 2024-07ddddd-04 (1).pdf
CristviaFerreira

Noite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsxNoite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsx
Luzia Gabriele

A experiência do professor. Publicado EM 08.07.2024
A experiência do professor. Publicado EM 08.07.2024A experiência do professor. Publicado EM 08.07.2024
A experiência do professor. Publicado EM 08.07.2024
Espanhol Online

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.
Mary Alvarenga

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE
Centro Jacques Delors

FILMES DE ABRIL_BECRE D. CARLOS I_2023_24
FILMES DE ABRIL_BECRE D. CARLOS I_2023_24FILMES DE ABRIL_BECRE D. CARLOS I_2023_24
FILMES DE ABRIL_BECRE D. CARLOS I_2023_24
Sandra Pratas

Caderno 1 - Módulo Água JMS 2024 (1).pdf
Caderno 1 -  Módulo Água JMS 2024 (1).pdfCaderno 1 -  Módulo Água JMS 2024 (1).pdf
Caderno 1 - Módulo Água JMS 2024 (1).pdf
SupervisoEMAC

Slide para aplicação da AVAL. FLUÊNCIA.pptx
Slide para aplicação  da AVAL. FLUÊNCIA.pptxSlide para aplicação  da AVAL. FLUÊNCIA.pptx
Slide para aplicação da AVAL. FLUÊNCIA.pptx
LeilaVilasboas

As Ideias Têm Consequências - Richard M. Weaver
As Ideias Têm Consequências - Richard M. WeaverAs Ideias Têm Consequências - Richard M. Weaver
As Ideias Têm Consequências - Richard M. Weaver
C4io99

EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
Sandra Pratas


Último (20)

Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsxOceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx

A perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
A perspectiva colaborativa e as novas práticas de inclusão. (1).pptxA perspectiva colaborativa e as novas práticas de inclusão. (1).pptx
A perspectiva colaborativa e as novas práticas de inclusão. (1).pptx

Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.
Atividade Dias dos Pais - Meu Pai, Razão da Minha História.

Auxiliar Adolescente 2024 3 trimestre 24
Auxiliar Adolescente 2024 3 trimestre 24Auxiliar Adolescente 2024 3 trimestre 24
Auxiliar Adolescente 2024 3 trimestre 24

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...

oficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdfoficia de construção de recursos para aluno DI.pdf
oficia de construção de recursos para aluno DI.pdf

Aprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e CaminhosAprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e Caminhos

Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTAEstudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA

CALENDÁRIO GRADUAÇÃO 2024-07ddddd-04 (1).pdf
CALENDÁRIO GRADUAÇÃO 2024-07ddddd-04 (1).pdfCALENDÁRIO GRADUAÇÃO 2024-07ddddd-04 (1).pdf
CALENDÁRIO GRADUAÇÃO 2024-07ddddd-04 (1).pdf

Noite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsxNoite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsx

A experiência do professor. Publicado EM 08.07.2024
A experiência do professor. Publicado EM 08.07.2024A experiência do professor. Publicado EM 08.07.2024
A experiência do professor. Publicado EM 08.07.2024

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE

FILMES DE ABRIL_BECRE D. CARLOS I_2023_24
FILMES DE ABRIL_BECRE D. CARLOS I_2023_24FILMES DE ABRIL_BECRE D. CARLOS I_2023_24
FILMES DE ABRIL_BECRE D. CARLOS I_2023_24

Caderno 1 - Módulo Água JMS 2024 (1).pdf
Caderno 1 -  Módulo Água JMS 2024 (1).pdfCaderno 1 -  Módulo Água JMS 2024 (1).pdf
Caderno 1 - Módulo Água JMS 2024 (1).pdf

Slide para aplicação da AVAL. FLUÊNCIA.pptx
Slide para aplicação  da AVAL. FLUÊNCIA.pptxSlide para aplicação  da AVAL. FLUÊNCIA.pptx
Slide para aplicação da AVAL. FLUÊNCIA.pptx

As Ideias Têm Consequências - Richard M. Weaver
As Ideias Têm Consequências - Richard M. WeaverAs Ideias Têm Consequências - Richard M. Weaver
As Ideias Têm Consequências - Richard M. Weaver

TALENTOS DA NOSSA ESCOLA .
TALENTOS DA NOSSA ESCOLA                .TALENTOS DA NOSSA ESCOLA                .
TALENTOS DA NOSSA ESCOLA .

EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23

FOTOS_AS CIÊNCIAS EM AÇÃO .
FOTOS_AS CIÊNCIAS EM AÇÃO                .FOTOS_AS CIÊNCIAS EM AÇÃO                .
FOTOS_AS CIÊNCIAS EM AÇÃO .


Cartografia temática

  • 2.  CARTOGRAFIA TEMÁTICA:  Trata da parte da Cartografia que diz respeito ao  planejamento e impressão de mapas sobre um Fundo Básico, ao qual serão anexadas informações através de simbologia adequada, visando atender as necessidades de um público específico – determinado tema.
  • 3.  Os métodos de representação cartográfica empregados mundialmente se consolidaram a partir do fim do séc.. XVII. A partir desse momento passou-se a destacar apenas um dos vários elementos que poderiam ser representados, objetivando mais compreensão e controle do espaço.
  • 4.  A cartografia Temática passou a atender a demanda das concepções filosóficas das novas ciências no fim do séc. XVIII.  Surgem representações temáticas de fenômenos diversos e as mesmas passam a explorar a percepção da 3D ( Z,X e Y).  A cartografia temática quantitativa se fazia diretamente no mapa, nos lugares de ocorrência, extraído de dados oficiais, relatos da população, economia, produção e etc.
  • 5.  Com a Revolução Industrial no final do Séc. XIX, as vias de circulação são essenciais para geração de riquezas e desenvolvimento das nações. A cartografia temática passa a abordar nos mapas o dinamismo espacial e temporal dos fenômenos.  Após 1950 se favoreceu dos avanços tecnológicos e de pesquisas teóricas e experimentais  Na década de 90, uma linha da cartografia voltou-se para as possibilidades oferecidas pela informática, geomática e dados georeferenciados.
  • 6.  - Cartas, mapas ou plantas em qualquer escala, destinadas  a um tema específico;  - Conhecimentos específicos de um determinado tema  (geologia, solos, uso e ocupação, etc.);
  • 7.  delimita-se parte da realidade a ser problematizada;  estabelecem-se diretrizes que orientam a busca de respostas; e  define-se o tema. Os mapas temáticos são construídos levando em conta métodos adequados as características e a formas de manifestação (em pontos, em linhas, em áreas) dos fenômenos considerados em cada tema.
  • 8.  Os métodos podem ser agrupados em quatro categorias:  Métodos para representações qualitativas.  Métodos para representações ordenadas.  Métodos para representações quantitativas.  Métodos para representações dinâmicas.
  • 9.  Fenômenos que compõe a realidade geográfica a ser representada em um mapa podem seguir raciocínio analítico ou sintético.
  • 10.  um tema declarado no título;  o local e a data do acontecimento, respondendo as questões “oque?”, “onde?” e “quando?”. O tema por ele analisado será apresentado na estruturação da legenda.  Legenda– é o meio que o leitor usa para compreender o conteúdo do mapa, relacionando os símbolos aos seus significados. A escala é importante no mapa, através dela pode-se saber quantas vezes a realidade foi reduzida para caber no papel. Finalmente, deve-se declarar a fonte dos dados utilizados na preparação do mapa.
  • 12.  Para representar o tema seja no aspecto qualitativo (‡), ordenado (O) ou quantitativo (Q), com manifestação em pontos, linhas ou áreas, é preciso explorar a terceira dimensão visual (Z) mediante a variações visuais perceptíveis e compatíveis.
  • 13.  Após o mapa temático pronto, são feitas leituras, análise e interpretação para compreensão do conhecimento, são elaborados comentários que podem ser:  Metodológico: analisa o porquê da adoção de determinado método;  Interpretativo: avalia as característica da distribuição do fenômeno, o que mapa revela.
  • 14.  Num mapa qualitativo a variação visual tem que ser seletiva.  O mapa resultara exaustivo dispondo todos os seus atributos.  Responde a questões em nível elementar: o que há em tal lugar?
  • 20.  No exemplo ao lado, usou- se o mapa exaustivo, a coleção de mapas, e a legenda. Traz a vantagem de leitura em nível de conjunto. A fotografia ou desenho associada a cada legenda organizada em uma coleção de mapas, propicia maior compreensão do conteúdo temático do mapa.
  • 22.  Na representação da diversidade das ocorrências com manifestação localizada, pode-se usar variações visuais puntiformes de forma, orientação ou de granulação.  A orientação tem maior poder seletivo, deve-se ter o cuidado de manter o mesmo tamanho e o mesmo “peso” visual.
  • 24.  Em fenômenos de com manifestação linear, as variações poderão ser de granulação, orientação e de forma, sendo preciso manter invariável a espessura da linha e seu peso visual.  As variações também podem ser usadas de forma combinada. Neste caso, a cor tem limitações, salvos se a espessura do traço for bem visível
  • 26.  Em ocorrências zonais a construção da representação denomina-se método corocromático. No método aplica-se cores diferenciadas para as distintas rúbricas em suas áreas de manifestação. A variação de cor oferece maior eficácia.
  • 27.  Um exemplo desse tipo de aplicação pode ser feito na representação da Geologia, em nível seletivo, diferenciando as unidades lito estruturais, conforme mostra o mapa da Geologia do Brasil.  A solução clássica atribui cores convencionais as ocorrências.
  • 28.  Na impossibilidade de usar cores, deve-se empregar texturas compostas por elementos lineares (forma) ou puntiformes:  Lineares: forma;  Puntiformes: orientação ou granulação;  É importante cuidar para se obter resultados de mesmo valor visual.  Essas variações também podem ser usadas de forma combinada.  Na reprodução em branco e preto pode-se usar texturas diferentes de mesmo valor visual.
  • 29.  São representações ordenadas quando as categorias dos fenômenos se inscrevem numa sequência única, aceita universalmente.  A relação dos objetos é de ordem, são definidas as hierarquias.  Alguns fenômenos são passíveis de serem classificados por ordem, são categorias de interpretações qualitativas, quantitativas ou de datações.  São exemplos: a hierarquia das cidades pelo tamanho populacional; a sequência do uso dos espaços agrícolas no tempo.  Na percepção ordenada o tamanho expressa proporcionalidade (B é tantas vezes maior que A).  Quando não for possível fazer essa relação deve-se usar somente valor.
  • 30.  Pode-se usar a ordem visual entre cores, organizando-as das mais claras as mais escuras, seja entre cores quentes ou entre cores frias. Para representações ordenadas com manifestação pontual, fixa-se o tamanho e a forma elementar e varia-se o valor pontual do claro para o escuro.
  • 31.  Em manifestação linear, fixa-se a espessura do traço e varia-se o valor visual do claro para o escuro.  Na manifestação zonal, considera-se uma variação visual de valor do claro para o escuro.
  • 32.  Outra forma de representar a Geologia do Brasil em nível seletivo através da classificação ordenada é conforme o exemplo, ao lado, da coluna estratigráfica.  As rúbricas da legenda seguem a ordem cronológica dos conjuntos espaciais no tempo geológico.  A ordem cronológica será transcrita por uma ordem visual no mapa, usando a variável valor.
  • 33.  Nas representações ordenadas considera-se ainda, aquelas que transcrevem duas ordens opostas de ocorrências com manifestação zonal. É um exemplo, o uso da terra e cobertura do solo, que traz oposição entre o espaço natural e o produzido pelo homem. Para compreensão dessa oposição, pode-se explorar as cores frias em oposição as cores quentes, observando os seus aspectos sensorial, psicológico, místico e simbólico.  A ordem das cores frias ligada as questões naturais e a ordem das cores quentes associada aspectos humanos. Softwares específicos trazem bons resultados para esses mapas.
  • 34.  As representações quantitativas são usadas para destacar a proporção entre objetos (B é 4 vezes maior que A).  A realidade é expressa pela quantidade.  Na relação visual há uma variação de tamanho. Devido as situações da realidade serem complexas, a cartografia temática sistematizou uma série de soluções s para representar corretamente manifestações lineares, pontuais ou zonais.
  • 35.  É um método recomendado para representação quantitativa de fenômenos localizados:  É um exemplo, a população urbana, ideal para valores absolutos.  A proporção entre os objetos é expressa por uma percepção visual, cuja única variável é o tamanho.  As figuras geométricas são círculos, acomodados sobre a base cartográfica.
  • 37.  Este método foi aplicado por Minard (1851), que estabeleceu círculos proporcionais em implantação pontual.  Ele representou a produção das minas de carvão da França, combinada aos fluxos dos combustíveis minerais no mesmo território.  Este autor também idealizou a aplicação da divisão de círculo em setores para representar parcelas do total.  Uma forma simples de calcular a proporcionalidade é considerar a área do círculo (figura escolhida) igual à quantidade a ser representada (Q), para isso é necessário conhecer o seu raio.
  • 39.  O círculo representa uma quantidade que pode ser subdividida para abordar parcelas que compõem o total.  Na subdivisão dos setores a proporcionalidade está no ângulo central.  As parcelas são dadas em porcentagens, multiplica-se o valor percentual por 3,6graus.
  • 40.  Devido a variabilidade dos dados os círculos podem resultar muito grandes ou muitos pequenos, devem ser adequados a escala do mapa multiplicando ou dividindo todos os raios por uma constante K.
  • 44.  A Legenda é composta de uma parte quantitativa, qualitativa ou ordenada. Para a leitura quantitativa ,constrói-se um gráfico cartesiano.  Nas ordenadas a medida gráfica dos parâmetros lineares em que os diâmetros podem ser medidos diretamente sobre o mapa.  Para a leitura qualitativa, a legenda é organizada mediante uma série de caixas separadas que identificam visualmente a diversidade ou a ordem dos componentes.
  • 45.  A representação do aspecto quantitativo em escala zonal considera que as quantidades se estendem por toda área de ocorrência.  Utiliza-se como solução centralizar as figuras geográficas no centro de gravidade da área considerada.  É uma construção pontual, não leva em conta a superfície das unidades de observação.
  • 47.  MEIO FÍSICO  - ROCHAS - GEOLÓGICOS  - SOLOS – PEDOLÓGICOS – MATERIAIS  INCONSOLIDADOS  - ERODIBILIDADE  MEIO ANTRÓPICO  USO E OCUPAÇÃO  - OUTROS
  • 54.  Representam um conjunto de informações relativas as: Rochas, estruturas e idades Geológicas  Obtenção da Informação:  Trabalhos de campo  Fotografia aérea  Ensaio de laboratório

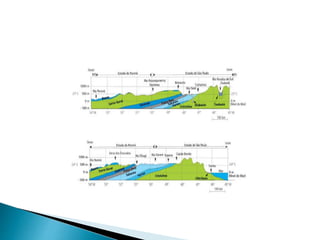

  • 60.  Indicam os contatos entre as diversas unidades;  - Variação das camadas com a profundidade;  – Indicam as estruturas geológicas
