1. Território e Sociedade
Mapeamento participativo e
coremática
Vitor Vieira Vasconcelos
Universidade Federal do ABC
São Bernardo do Campo
Maio, 2020

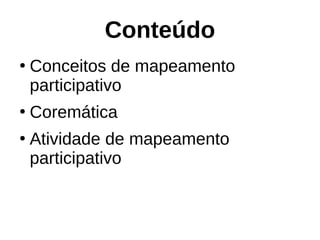

2. Conteúdo
●
Conceitos de mapeamento
participativo
●
Coremática
●
Atividade de mapeamento
participativo

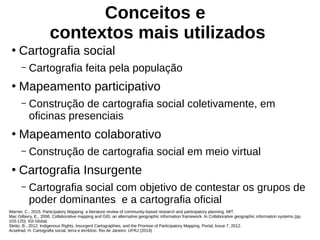

3. Conceitos e
contextos mais utilizados
●
Cartografia social
– Cartografia feita pela população
●
Mapeamento participativo
– Construção de cartografia social coletivamente, em
oficinas presenciais
●
Mapeamento colaborativo
– Construção de cartografia social em meio virtual
●
Cartografia Insurgente
– Cartografia social com objetivo de contestar os grupos de
poder dominantes e a cartografia oficial
Warner, C., 2015. Participatory Mapping: a literature review of community-based research and participatory planning. MIT.
Mac Gillavry, E., 2006. Collaborative mapping and GIS: an alternative geographic information framework. In Collaborative geographic information systems (pp.
103-120). IGI Global.
Sletto, B., 2012. Indigenous Rights, Insurgent Cartographies, and the Promise of Participatory Mapping. Portal, Issue 7, 2012.
Acselrad, H. Cartografia social, terra e território. Rio de Janeiro: UFRJ (2014)

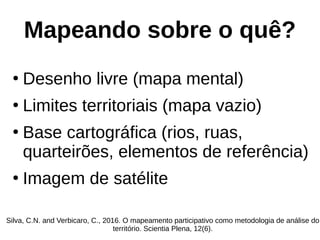

4. Mapeando sobre o quê?
●
Desenho livre (mapa mental)
●
Limites territoriais (mapa vazio)
●
Base cartográfica (rios, ruas,
quarteirões, elementos de referência)
●
Imagem de satélite
Silva, C.N. and Verbicaro, C., 2016. O mapeamento participativo como metodologia de análise do
território. Scientia Plena, 12(6).

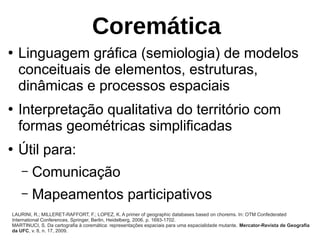

5. LAURINI, R.; MILLERET-RAFFORT, F.; LOPEZ, K. A primer of geographic databases based on chorems. In: OTM Confederated
International Conferences. Springer, Berlin, Heidelberg, 2006. p. 1693-1702.
MARTINUCI, S. Da cartografia à coremática: representações espaciais para uma espacialidade mutante. Mercator-Revista de Geografia
da UFC, v. 8, n. 17, 2009.
Coremática
●
Linguagem gráfica (semiologia) de modelos
conceituais de elementos, estruturas,
dinâmicas e processos espaciais
●
Interpretação qualitativa do território com
formas geométricas simplificadas
●
Útil para:
– Comunicação
– Mapeamentos participativos

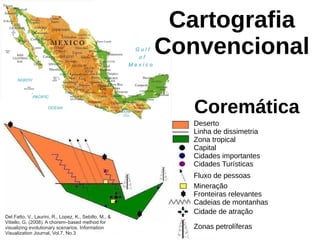

6. Cartografia
Convencional
Coremática
Deserto
Linha de dissimetria
Zona tropical
Capital
Cidades importantes
Cidades Turísticas
Fluxo de pessoas
Mineração
Fronteiras relevantes
Cadeias de montanhas
Cidade de atração
Zonas petrolíferas
Del Fatto, V., Laurini, R., Lopez, K., Sebillo, M., &
Vitiello, G. (2008). A chorem–based method for
visualizing evolutionary scenarios. Information
Visualization Journal, Vol.7, No.3

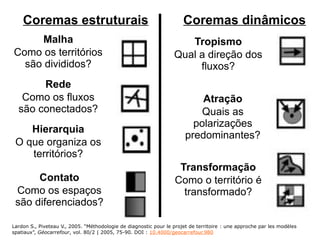

7. Coremas estruturais
Malha
Como os territórios
são divididos?
Coremas dinâmicos
Rede
Como os fluxos
são conectados?
Hierarquia
O que organiza os
territórios?
Contato
Como os espaços
são diferenciados?
Lardon S., Piveteau V., 2005. “Méthodologie de diagnostic pour le projet de territoire : une approche par les modèles
spatiaux”, Géocarrefour, vol. 80/2 | 2005, 75-90. DOI : 10.4000/geocarrefour.980
Tropismo
Qual a direção dos
fluxos?
Atração
Quais as
polarizações
predominantes?
Transformação
Como o território é
transformado?

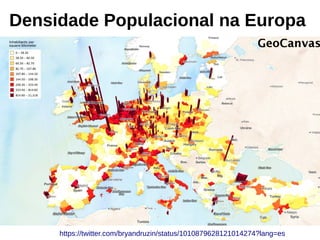

8. Densidade Populacional na Europa
https://twitter.com/bryandruzin/status/1010879628121014274?lang=es

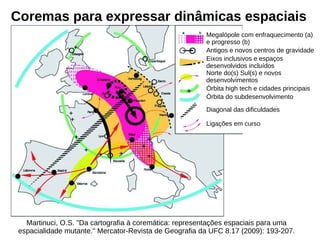

9. Coremas para expressar dinâmicas espaciais
Martinuci, O.S. "Da cartografia à coremática: representações espaciais para uma
espacialidade mutante." Mercator-Revista de Geografia da UFC 8.17 (2009): 193-207.
Megalópole com enfraquecimento (a)
e progresso (b)
Antigos e novos centros de gravidade
Eixos inclusivos e espaços
desenvolvidos incluídos
Norte do(s) Sul(s) e novos
desenvolvimentos
Órbita high tech e cidades principais
Órbita do subdesenvolvimento
Diagonal das dificuldades
Ligações em curso

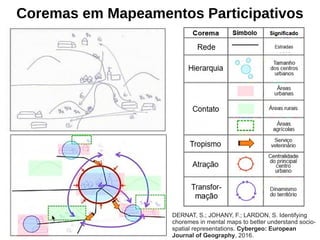

10. Coremas em Mapeamentos Participativos
DERNAT, S.; JOHANY, F.; LARDON, S. Identifying
choremes in mental maps to better understand socio-
spatial representations. Cybergeo: European
Journal of Geography, 2016.

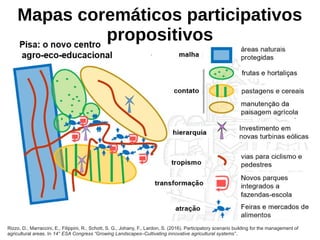

11. Mapas coremáticos participativos
propositivos
Rizzo, D., Marraccini, E., Filippini, R., Schott, S. G., Johany, F., Lardon, S. (2016). Participatory scenario building for the management of
agricultural areas. In 14° ESA Congress “Growing Landscapes–Cultivating innovative agricultural systems”.

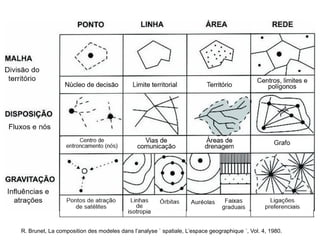

12. R. Brunet, La composition des modeles dans l’analyse ` spatiale, L’espace geographique ´, Vol. 4, 1980.

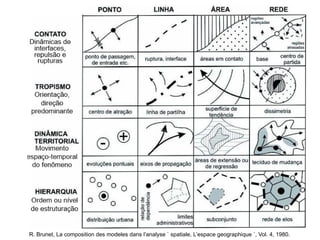

13. R. Brunet, La composition des modeles dans l’analyse ` spatiale, L’espace geographique ´, Vol. 4, 1980.

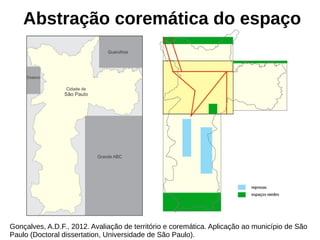

14. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).

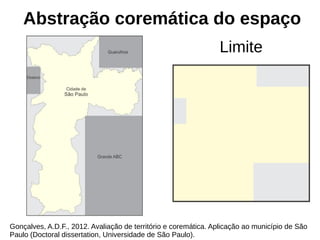

15. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).
Limite

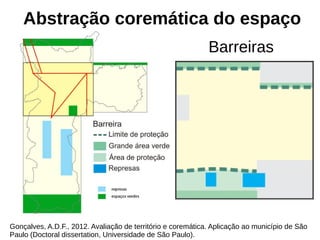

16. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).
Barreiras

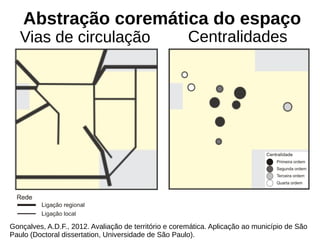

17. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).
Vias de circulação Centralidades

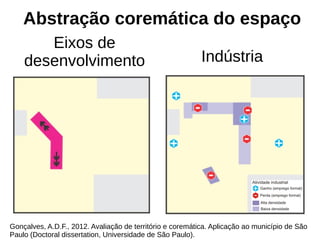

18. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).
Eixos de
desenvolvimento Indústria

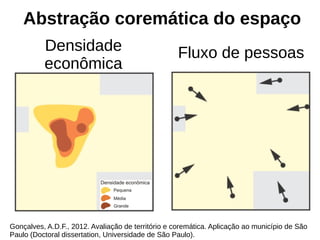

19. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).
Densidade
econômica
Fluxo de pessoas

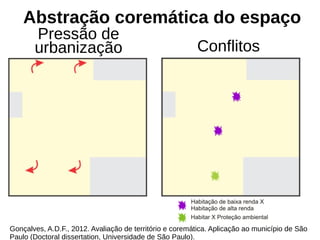

20. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).
Pressão de
urbanização Conflitos

21. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).
Elementos de composição Mapa coroplético

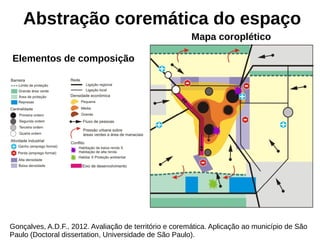

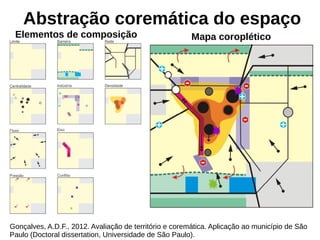

22. Abstração coremática do espaço
Gonçalves, A.D.F., 2012. Avaliação de território e coremática. Aplicação ao município de São
Paulo (Doctoral dissertation, Universidade de São Paulo).
Elementos de composição
Mapa coroplético

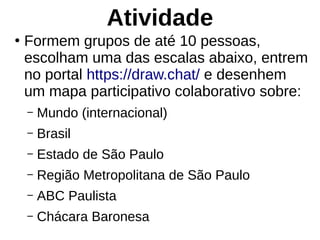

23. Atividade
●
Formem grupos de até 10 pessoas,
escolham uma das escalas abaixo, entrem
no portal https://draw.chat/ e desenhem
um mapa participativo colaborativo sobre:
– Mundo (internacional)
– Brasil
– Estado de São Paulo
– Região Metropolitana de São Paulo
– ABC Paulista
– Chácara Baronesa

24. Atividade
●
Entrem nos links abaixo:
Turma A: https://etherpad.wikimedia.org/p/terrritorio_sociedade_a
Turma B: https://etherpad.wikimedia.org/p/terrritorio_sociedade_b
●
Escrevam a escala escolhida por cada grupo (Mundo,
Brasil, Estado de São Paulo, Região Metropolitana de
São Paulo, ABC Paulista, ou Chácara da Baronesa), o
nome dos membros (com os contatos) e o link para
edição do desenho gerado no portal https://draw.chat/
●
Cada grupo tem um limite de 10 participantes.
Os grupos podem repetir a escala escolhida
(por exemplo, 2 ou mais grupos escolherem a escala
"Brasil").

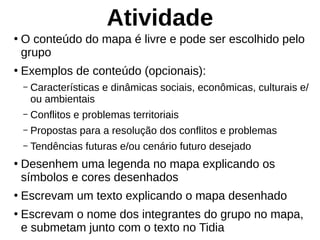

25. Atividade
●
O conteúdo do mapa é livre e pode ser escolhido pelo
grupo
●
Exemplos de conteúdo (opcionais):
– Características e dinâmicas sociais, econômicas, culturais e/
ou ambientais
– Conflitos e problemas territoriais
– Propostas para a resolução dos conflitos e problemas
– Tendências futuras e/ou cenário futuro desejado
●
Desenhem uma legenda no mapa explicando os
símbolos e cores desenhados
●
Escrevam um texto explicando o mapa desenhado
●
Escrevam o nome dos integrantes do grupo no mapa,
e submetam junto com o texto no Tidia

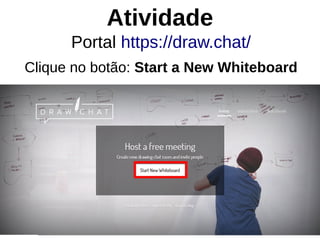

26. Atividade
Portal https://draw.chat/
Clique no botão: Start a New Whiteboard

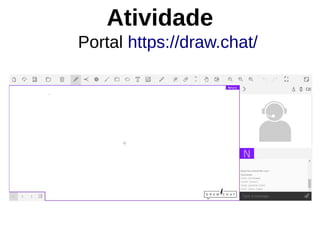

27. Atividade
Portal https://draw.chat/

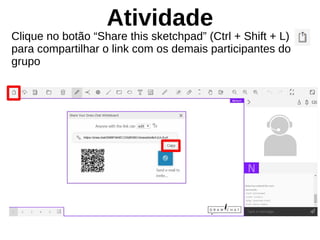

28. Atividade
Clique no botão “Share this sketchpad” (Ctrl + Shift + L)
para compartilhar o link com os demais participantes do
grupo

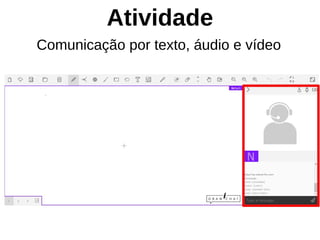

29. Atividade
Comunicação por texto, áudio e vídeo

30. Atividade

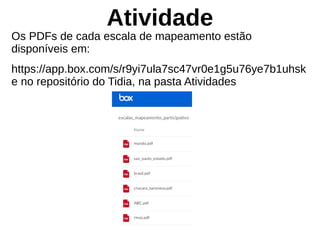

Os PDFs de cada escala de mapeamento estão
disponíveis em:
https://app.box.com/s/r9yi7ula7sc47vr0e1g5u76ye7b1uhsk
e no repositório do Tidia, na pasta Atividades

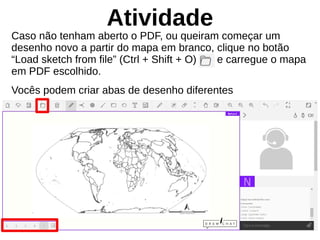

31. Atividade
Caso não tenham aberto o PDF, ou queiram começar um
desenho novo a partir do mapa em branco, clique no botão
“Load sketch from file” (Ctrl + Shift + O) e carregue o mapa
em PDF escolhido.
Vocês podem criar abas de desenho diferentes

32. Atividade
Botões para Zoom e para movimentar o mapa

33. Atividade
Cliquem nas ferramentas de desenho e texto para ajustar
cores, largura e transparência do traço
Lembrem-se de desenhar também a legenda explicativa

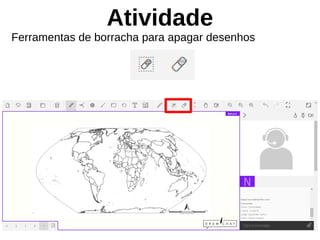

34. Atividade
Ferramentas de borracha para apagar desenhos

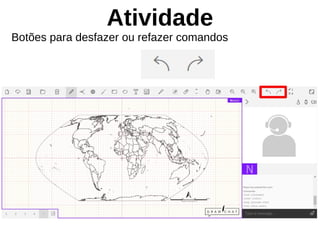

35. Atividade
Botões para desfazer ou refazer comandos

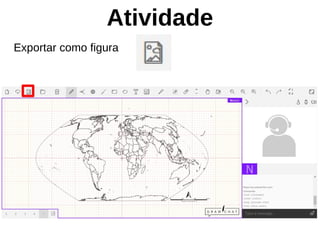

36. Atividade
Exportar como figura

37. Dúvidas?
Comentários?
Obrigado!
