Dados Espaciais em R
Ângela Terumi Fushita
Vitor Vieira Vasconcelos
Introdução ao uso de dados espaciais para estudos ambientais
Programa de Pós-Graduação em Ciência e Tecnologia Ambiental
Universidade Federal do ABC
Fevereiro, 2020
São Bernardo do Campo - SP

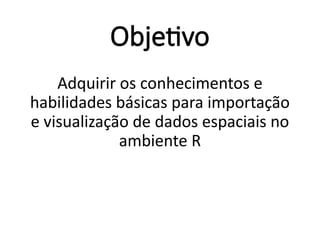

Objetivo
Adquirir os conhecimentos e
habilidades básicas para importação
e visualização de dados espaciais no
ambiente R
Conteúdo
•Principais formatos de dados espaciais em R
•Conversão entre formatos de dados espaciais
•Reprojeção de sistemas de coordenadas
•Junção de dados tabulares e espaciais
•Visualização de dados espaciais
•Layout de mapas
•Exportar do R

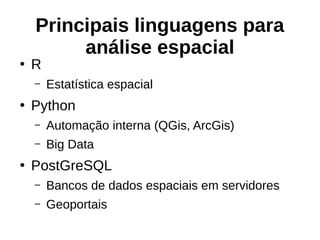

Principais linguagens para
análise espacial
●
R
– Estatística espacial
●
Python
– Automação interna (QGis, ArcGis)
– Big Data
●
PostGreSQL
– Bancos de dados espaciais em servidores
– Geoportais

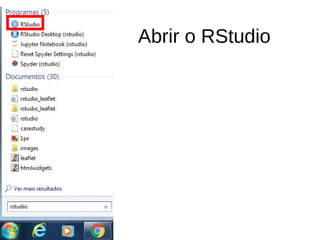

Abrir o RStudio

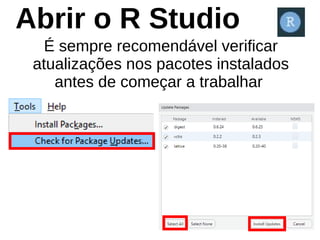

É sempre recomendável verificar
atualizações nos pacotes instalados
antes de começar a trabalhar
Abrir o R Studio

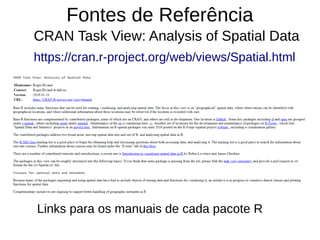

Fontes de Referência
CRAN Task View: Analysis of Spatial Data
https://cran.r-project.org/web/views/Spatial.html
Links para os manuais de cada pacote R
Livros
Mas, Jean-Francois,
Horta, M.B.
Vasconcelos, R. N.
Análise espacial com
R. Feira de Santana:
UEFS Editora, 2019.
●
Operações básicas
em R para análise
espacial
https://bit.ly/2KpSI7C
https://www.researchgate.net/publication/33
2865022_Analise_espacial_com_R
Livros
Lovelace, Robin; Nowosad,
J.; Muenchow, J.
Geocomputation with R.
CRC Press. 2019.
https://geocompr.robinlovelace.net/
●
Conteúdo de
referência:
– Dados vetoriais (sf) e
raster
– Visualização
Livros
Bivand, Roger. S., Pebesma, E.
J., Gomez-Rubio, V., &
Pebesma, E. J. (2013). Applied
spatial data analysis with R.
New York: Springer.
https://app.box.com/s/uti6bqyisc
qpoqu2dsmd06yk5xw5m9qw
Site de apoio:
https://asdar-book.org/
●
Conteúdo de referência
– Dados vetoriais e raster
(formato sp)
– Estatística espacial

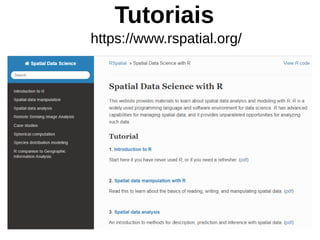

Tutoriais
https://www.rspatial.org/

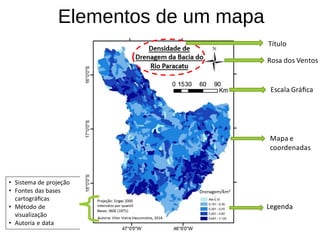

Elementos de um mapa
Título
Rosa dos Ventos
Escala Gráfica
Mapa e
coordenadas
LegendaLegenda
• Sistema de projeção
• Fontes das bases
cartográficas
• Método de
visualização
• Autoria e data

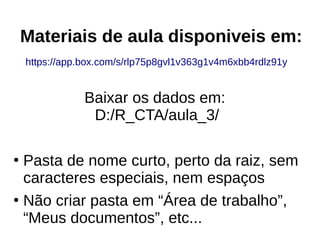

Materiais de aula disponiveis em:
https://app.box.com/s/rlp75p8gvl1v363g1v4m6xbb4rdlz91y
Baixar os dados em:
D:/R_CTA/aula_3/
●
Pasta de nome curto, perto da raiz, sem
caracteres especiais, nem espaços
●
Não criar pasta em “Área de trabalho”,
“Meus documentos”, etc...
Atividade
●

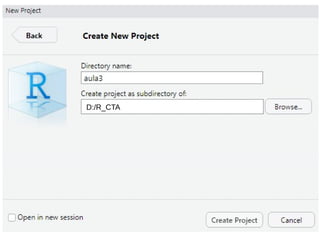

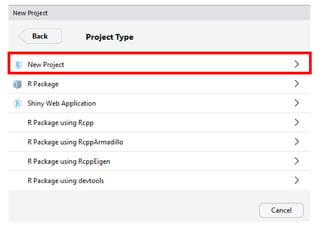

Novo projeto
Dados espaciais em R (2020)
D:/R_CTA
●

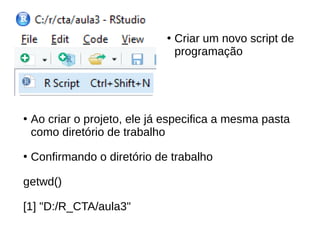

Ao criar o projeto, ele já especifica a mesma pasta
como diretório de trabalho
●
Confirmando o diretório de trabalho
getwd()
[1] "D:/R_CTA/aula3"
●
Criar um novo script de
programação
●

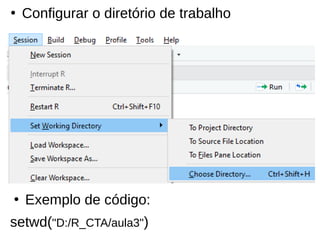

Configurar o diretório de trabalho
●
Exemplo de código:
setwd("D:/R_CTA/aula3")

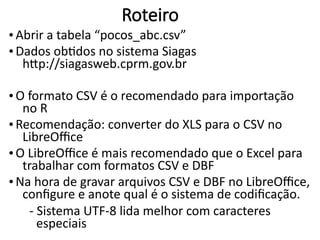

Roteiro
• Abrir a tabela “pocos_abc.csv”
• Dados obtidos no sistema Siagas
http://siagasweb.cprm.gov.br
• O formato CSV é o recomendado para importação
no R
• Recomendação: converter do XLS para o CSV no
LibreOffice
• O LibreOffice é mais recomendado que o Excel para
trabalhar com formatos CSV e DBF
• Na hora de gravar arquivos CSV e DBF no LibreOffice,
configure e anote qual é o sistema de codificação.
- Sistema UTF-8 lida melhor com caracteres
especiais
Abrindo no Bloco de Notas
Abrindo no
LibreOffice
Calc

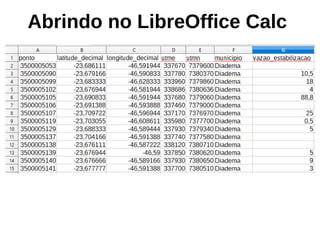

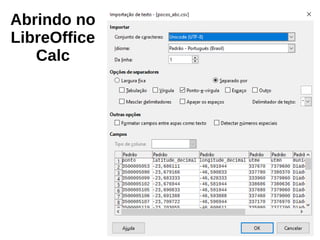

Abrindo no LibreOffice Calc
Dados espaciais em R (2020)

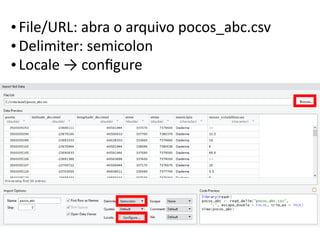

• File/URL: abra o arquivo pocos_abc.csv
• Delimiter: semicolon
• Locale → configure

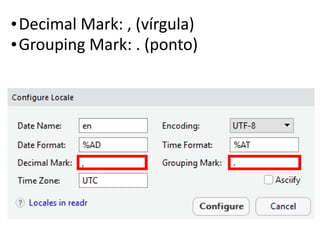

•Decimal Mark: , (vírgula)
•Grouping Mark: . (ponto)

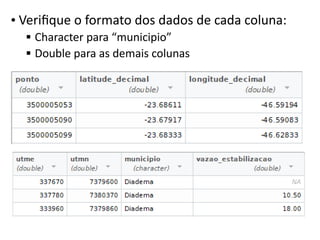

• Verifique o formato dos dados de cada coluna:
 Character para “municipio”
 Double para as demais colunas

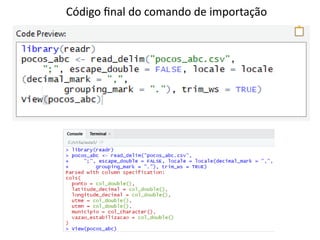

Código final do comando de importação
Data.Frame
Importado

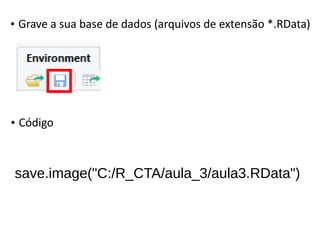

• Grave a sua base de dados (arquivos de extensão *.RData)
save.image("C:/R_CTA/aula_3/aula3.RData")
• Código

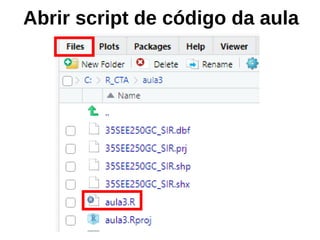

Abrir script de código da aula

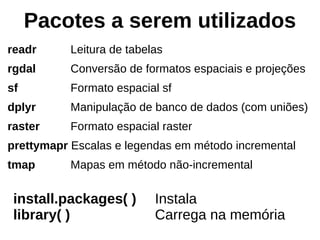

Pacotes a serem utilizados
readr Leitura de tabelas
rgdal Conversão de formatos espaciais e projeções
sf Formato espacial sf
dplyr Manipulação de banco de dados (com uniões)
raster Formato espacial raster
prettymapr Escalas e legendas em método incremental
tmap Mapas em método não-incremental
install.packages( ) Instala
library( ) Carrega na memória

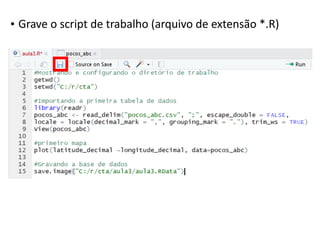

• Grave o script de trabalho (arquivo de extensão *.R)

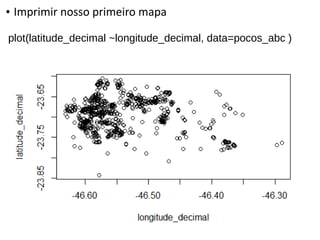

• Imprimir nosso primeiro mapa
plot(latitude_decimal ~longitude_decimal, data=pocos_abc )

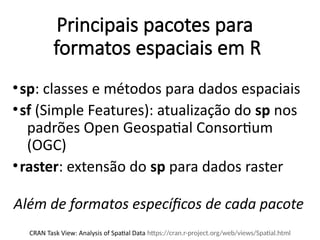

Principais pacotes para
formatos espaciais em R
•sp: classes e métodos para dados espaciais
•sf (Simple Features): atualização do sp nos
padrões Open Geospatial Consortium
(OGC)
•raster: extensão do sp para dados raster

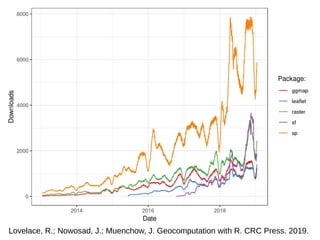

CRAN Task View: Analysis of Spatial Data https://cran.r-project.org/web/views/Spatial.html
Além de formatos específicos de cada pacote
Lovelace, R.; Nowosad, J.; Muenchow, J. Geocomputation with R. CRC Press. 2019.
Pacotes para acesso a
bases de dados externas
•rgdal e maptools:
conversão de formatos espaciais
•OpenStreetMap, rosm e osmdata:
OpenStreetMaps
•RgoogleMaps, googleway e ggmap:
Google Maps
•ows4R: geoservicos de portais WebGis
CRAN Task View: Analysis of Spatial Data https://cran.r-project.org/web/views/Spatial.html

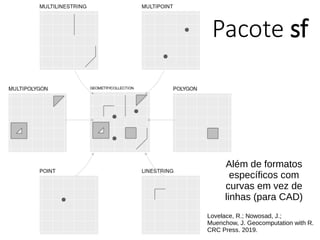

Pacote sf
Lovelace, R.; Nowosad, J.;
Muenchow, J. Geocomputation with R.
CRC Press. 2019.
Além de formatos
específicos com
curvas em vez de
linhas (para CAD)

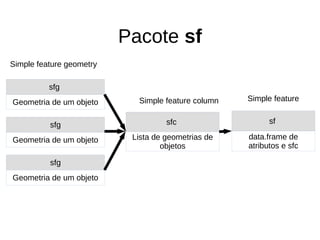

Pacote sf
sfg
Geometria de um objeto
sfg
Geometria de um objeto
sfg
Geometria de um objeto
sfc
Lista de geometrias de
objetos
Simple feature geometry
Simple feature column
sf
data.frame de
atributos e sfc
Simple feature

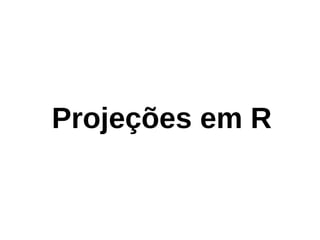

Projeções em R

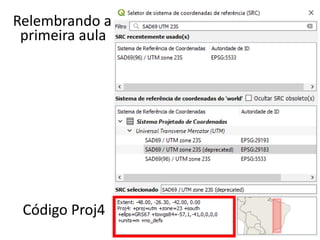

Relembrando a
primeira aula
Código Proj4

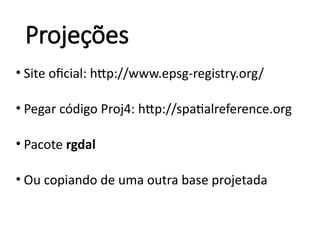

Projeções
• Site oficial: http://www.epsg-registry.org/
• Pegar código Proj4: http://spatialreference.org
• Pacote rgdal
• Ou copiando de uma outra base projetada

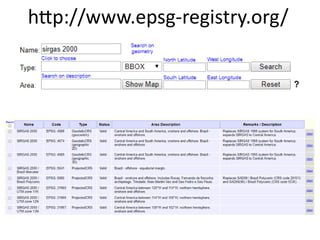

http://www.epsg-registry.org/

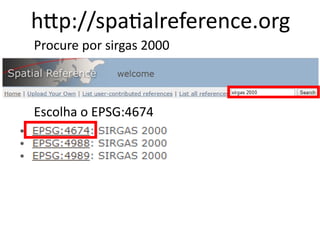

http://spatialreference.org
Procure por sirgas 2000
Escolha o EPSG:4674

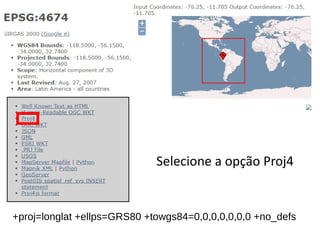

Selecione a opção Proj4
+proj=longlat +ellps=GRS80 +towgs84=0,0,0,0,0,0,0 +no_defs

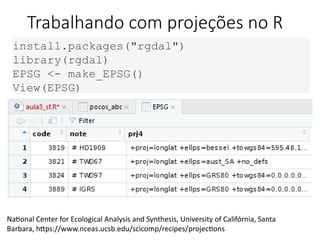

Trabalhando com projeções no R
install.packages("rgdal")
library(rgdal)
EPSG <- make_EPSG()
View(EPSG)
National Center for Ecological Analysis and Synthesis, University of Califórnia, Santa
Barbara, https://www.nceas.ucsb.edu/scicomp/recipes/projections
●

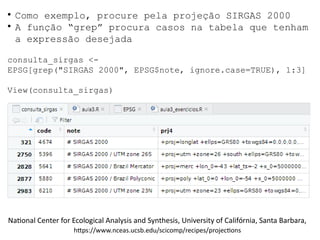

Como exemplo, procure pela projeção SIRGAS 2000
●
A função “grep” procura casos na tabela que tenham
a expressão desejada
consulta_sirgas <-
EPSG[grep("SIRGAS 2000", EPSG$note, ignore.case=TRUE), 1:3]
View(consulta_sirgas)
National Center for Ecological Analysis and Synthesis, University of Califórnia, Santa Barbara,
https://www.nceas.ucsb.edu/scicomp/recipes/projections

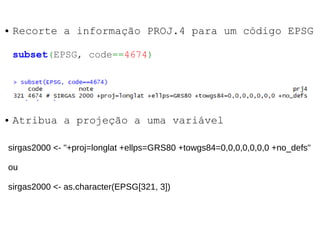

● Recorte a informação PROJ.4 para um código EPSG
subset(EPSG, code==4674)
sirgas2000 <- "+proj=longlat +ellps=GRS80 +towgs84=0,0,0,0,0,0,0 +no_defs"
ou
sirgas2000 <- as.character(EPSG[321, 3])
● Atribua a projeção a uma variável
Atividade 1
Criar uma varável para armazenar a
projeção WGS 84, que possui
EPSG 4326
Sugestão: abrir uma nova aba de script
no RStudio para gravar os códigos das
atividades e submeter no fim da aula
●
Instalar o pacote sf:
install.packages("sf")
library(sf)

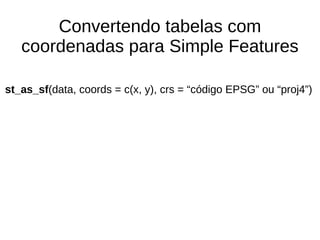

Convertendo tabelas com
coordenadas para Simple Features
st_as_sf(data, coords = c(x, y), crs = “código EPSG” ou “proj4”)
●

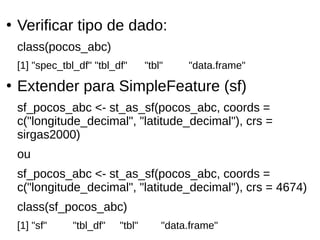

Verificar tipo de dado:
class(pocos_abc)
[1] "spec_tbl_df" "tbl_df" "tbl" "data.frame"
●
Extender para SimpleFeature (sf)
sf_pocos_abc <- st_as_sf(pocos_abc, coords =
c("longitude_decimal", "latitude_decimal"), crs =
sirgas2000)
ou
sf_pocos_abc <- st_as_sf(pocos_abc, coords =
c("longitude_decimal", "latitude_decimal"), crs = 4674)
class(sf_pocos_abc)
[1] "sf" "tbl_df" "tbl" "data.frame"
●

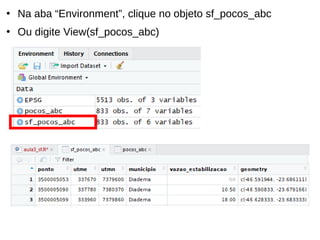

Na aba “Environment”, clique no objeto sf_pocos_abc
●
Ou digite View(sf_pocos_abc)
●

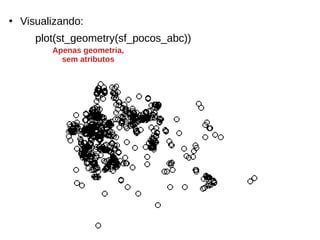

Visualizando:
plot(st_geometry(sf_pocos_abc))
Apenas geometria,
sem atributos

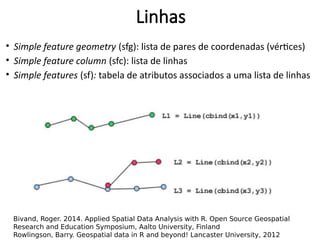

• Simple feature geometry (sfg): lista de pares de coordenadas (vértices)
• Simple feature column (sfc): lista de linhas
• Simple features (sf): tabela de atributos associados a uma lista de linhas
Linhas
Bivand, Roger. 2014. Applied Spatial Data Analysis with R. Open Source Geospatial
Research and Education Symposium, Aalto University, Finland
Rowlingson, Barry. Geospatial data in R and beyond! Lancaster University, 2012

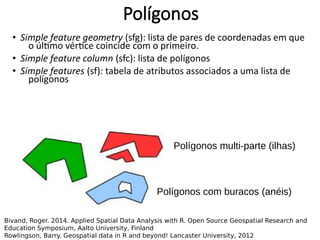

• Simple feature geometry (sfg): lista de pares de coordenadas em que
o último vértice coincide com o primeiro.
• Simple feature column (sfc): lista de polígonos
• Simple features (sf): tabela de atributos associados a uma lista de
polígonos
Polígonos
Bivand, Roger. 2014. Applied Spatial Data Analysis with R. Open Source Geospatial Research and
Education Symposium, Aalto University, Finland
Rowlingson, Barry. Geospatial data in R and beyond! Lancaster University, 2012
Polígonos multi-parte (ilhas)
Polígonos com buracos (anéis)

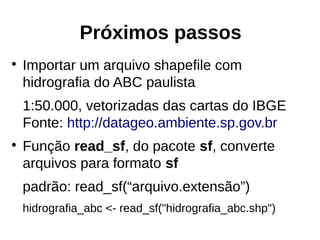

Próximos passos
●
Importar um arquivo shapefile com
hidrografia do ABC paulista
1:50.000, vetorizadas das cartas do IBGE
Fonte: http://datageo.ambiente.sp.gov.br
●
Função read_sf, do pacote sf, converte
arquivos para formato sf
padrão: read_sf(“arquivo.extensão”)
hidrografia_abc <- read_sf("hidrografia_abc.shp")

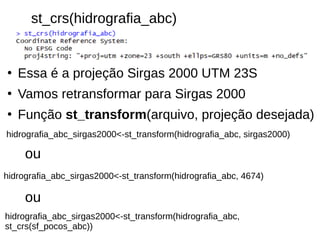

st_crs(hidrografia_abc)
●
Essa é a projeção Sirgas 2000 UTM 23S
●
Vamos retransformar para Sirgas 2000
●
Função st_transform(arquivo, projeção desejada)
hidrografia_abc_sirgas2000<-st_transform(hidrografia_abc,
st_crs(sf_pocos_abc))
hidrografia_abc_sirgas2000<-st_transform(hidrografia_abc, 4674)
ou
ou
hidrografia_abc_sirgas2000<-st_transform(hidrografia_abc, sirgas2000)
st_crs(hidrografia_abc_sirgas2000)
plot(st_geometry(hidrografia_abc_sirgas2000))

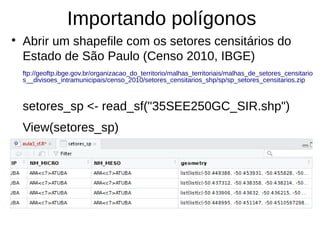

Importando polígonos
●
Abrir um shapefile com os setores censitários do
Estado de São Paulo (Censo 2010, IBGE)
ftp://geoftp.ibge.gov.br/organizacao_do_territorio/malhas_territoriais/malhas_de_setores_censitario
s__divisoes_intramunicipais/censo_2010/setores_censitarios_shp/sp/sp_setores_censitarios.zip
setores_sp <- read_sf("35SEE250GC_SIR.shp")
View(setores_sp)

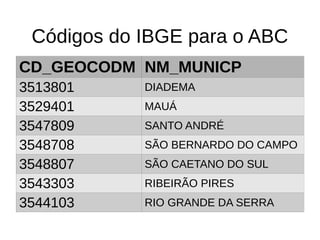

Códigos do IBGE para o ABC
CD_GEOCODM NM_MUNICP
3513801 DIADEMA
3529401 MAUÁ
3547809 SANTO ANDRÉ
3548708 SÃO BERNARDO DO CAMPO
3548807 SÃO CAETANO DO SUL
3543303 RIBEIRÃO PIRES
3544103 RIO GRANDE DA SERRA

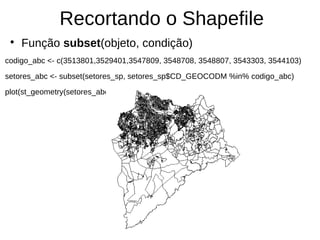

Recortando o Shapefile
●
Função subset(objeto, condição)
codigo_abc <- c(3513801,3529401,3547809, 3548708, 3548807, 3543303, 3544103)
setores_abc <- subset(setores_sp, setores_sp$CD_GEOCODM %in% codigo_abc)
plot(st_geometry(setores_abc))
●

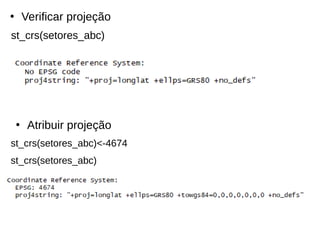

Verificar projeção
st_crs(setores_abc)
●
Atribuir projeção
st_crs(setores_abc)<-4674
st_crs(setores_abc)

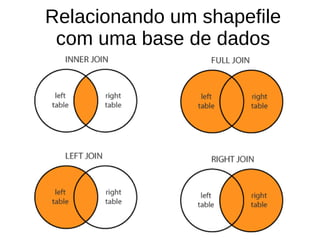

Relacionando um shapefile
com uma base de dados
●

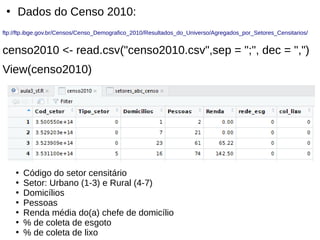

Dados do Censo 2010:
ftp://ftp.ibge.gov.br/Censos/Censo_Demografico_2010/Resultados_do_Universo/Agregados_por_Setores_Censitarios/
censo2010 <- read.csv("censo2010.csv",sep = ";", dec = ",")
View(censo2010)
●
Código do setor censitário
●
Setor: Urbano (1-3) e Rural (4-7)
●
Domicílios
●
Pessoas
●
Renda média do(a) chefe de domicílio
●
% de coleta de esgoto
●
% de coleta de lixo
install.packages("dplyr")
library(dplyr)
setores_abc_censo <- left_join(setores_abc, censo2010, by =
c(CD_GEOCODI = "Cod_setor"))
Error: Can't join on 'Cod_setor' x 'CD_GEOCODI' because of
incompatible types (numeric / character)
is.numeric(censo2010$Cod_setor)
is.numeric(setores_abc$CD_GEOCODI)
setores_abc$CD_GEOCODI <- as.numeric (setores_abc$CD_GEOCODI)
setores_abc_censo <- left_join(setores_abc, censo2010, by =
c(CD_GEOCODI = "Cod_setor"))

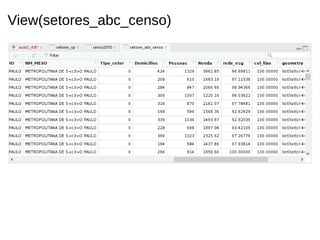

View(setores_abc_censo)
●

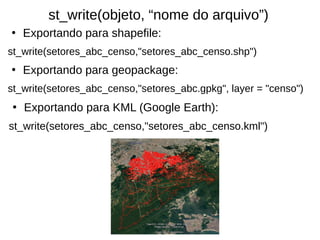

Exportando para shapefile:
st_write(setores_abc_censo,"setores_abc_censo.shp")
●
Exportando para geopackage:
st_write(setores_abc_censo,"setores_abc.gpkg", layer = "censo")
st_write(objeto, “nome do arquivo”)
●
Exportando para KML (Google Earth):
st_write(setores_abc_censo,"setores_abc_censo.kml")

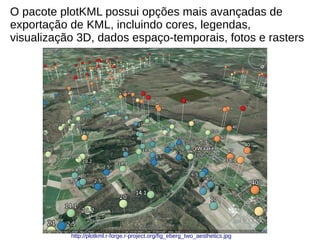

O pacote plotKML possui opções mais avançadas de
exportação de KML, incluindo cores, legendas,
visualização 3D, dados espaço-temporais, fotos e rasters
http://plotkml.r-forge.r-project.org/fig_eberg_two_aesthetics.jpg

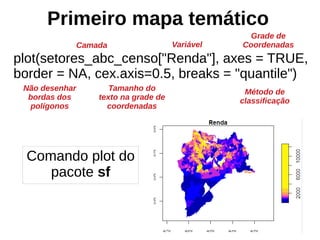

plot(setores_abc_censo["Renda"], axes = TRUE,
border = NA, cex.axis=0.5, breaks = "quantile")
Primeiro mapa temático
Camada
Tamanho do
texto na grade de
coordenadas
Grade de
CoordenadasVariável
Não desenhar
bordas dos
polígonos
Método de
classificação
Comando plot do
pacote sf

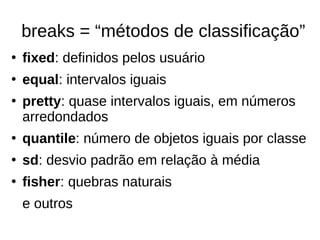

breaks = “métodos de classificação”
●
fixed: definidos pelos usuário
●
equal: intervalos iguais
●
pretty: quase intervalos iguais, em números
arredondados
●
quantile: número de objetos iguais por classe
●
sd: desvio padrão em relação à média
●
fisher: quebras naturais
e outros
Exportando mapas

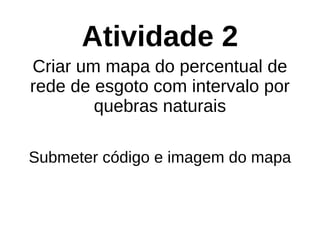

Atividade 2
Criar um mapa do percentual de
rede de esgoto com intervalo por
quebras naturais
Submeter código e imagem do mapa

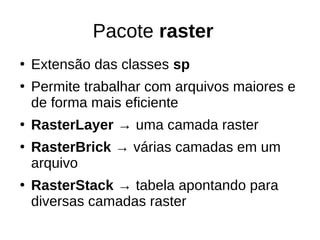

Pacote raster
●
Extensão das classes sp
●
Permite trabalhar com arquivos maiores e
de forma mais eficiente
●
RasterLayer → uma camada raster
●
RasterBrick → várias camadas em um
arquivo
●
RasterStack → tabela apontando para
diversas camadas raster

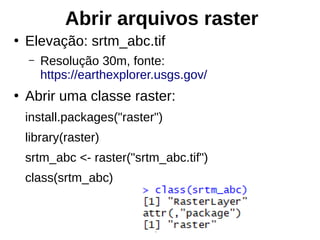

Abrir arquivos raster
●
Elevação: srtm_abc.tif
– Resolução 30m, fonte:
https://earthexplorer.usgs.gov/
●
Abrir uma classe raster:
install.packages("raster")
library(raster)
srtm_abc <- raster("srtm_abc.tif")
class(srtm_abc)

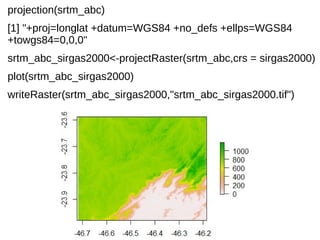

projection(srtm_abc)
[1] "+proj=longlat +datum=WGS84 +no_defs +ellps=WGS84
+towgs84=0,0,0"
srtm_abc_sirgas2000<-projectRaster(srtm_abc,crs = sirgas2000)
plot(srtm_abc_sirgas2000)
writeRaster(srtm_abc_sirgas2000,"srtm_abc_sirgas2000.tif")

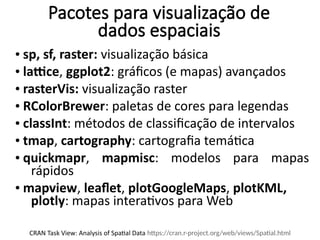

Pacotes para visualização de
dados espaciais
• sp, sf, raster: visualização básica
• lattice, ggplot2: gráficos (e mapas) avançados
• rasterVis: visualização raster
• RColorBrewer: paletas de cores para legendas
• classInt: métodos de classificação de intervalos
• tmap, cartography: cartografia temática
• quickmapr, mapmisc: modelos para mapas
rápidos
• mapview, leaflet, plotGoogleMaps, plotKML,
plotly: mapas interativos para Web
CRAN Task View: Analysis of Spatial Data https://cran.r-project.org/web/views/Spatial.html

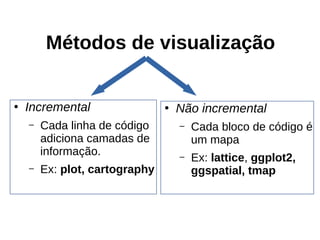

Métodos de visualização
●
Incremental
– Cada linha de código
adiciona camadas de
informação.
– Ex: plot, cartography
●
Não incremental
– Cada bloco de código é
um mapa
– Ex: lattice, ggplot2,
ggspatial, tmap

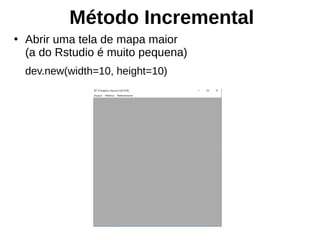

Método Incremental
●
Abrir uma tela de mapa maior
(a do Rstudio é muito pequena)
dev.new(width=10, height=10)

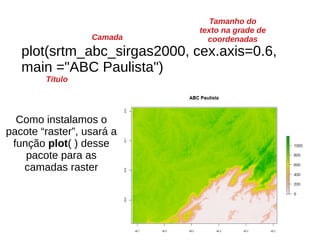

plot(srtm_abc_sirgas2000, cex.axis=0.6,
main ="ABC Paulista")
Camada
Tamanho do
texto na grade de
coordenadas
Título
Como instalamos o
pacote “raster”, usará a
função plot( ) desse
pacote para as
camadas raster

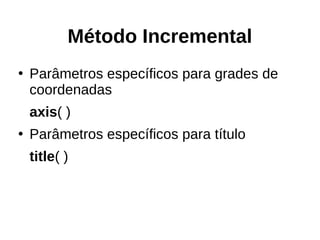

Método Incremental
●
Parâmetros específicos para grades de
coordenadas
axis( )
●
Parâmetros específicos para título
title( )

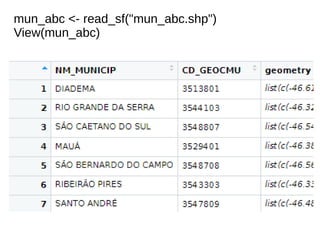

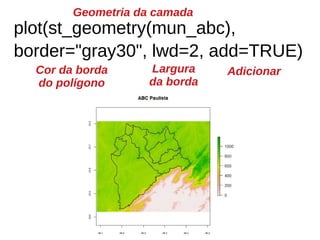

mun_abc <- read_sf("mun_abc.shp")
View(mun_abc)
plot(st_geometry(mun_abc),
border="gray30", lwd=2, add=TRUE)
Geometria da camada
Cor da borda
do polígono
AdicionarLargura
da borda
https://www.ling.upenn.edu/~joseff/rstudy/week4.html#col

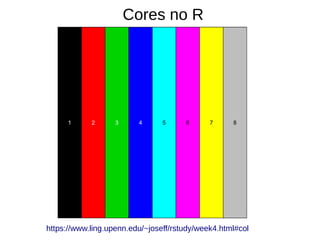

Cores no R
657 cores nomeadas em
http://www.stat.columbia.edu/~tzheng/files/Rcolor.pdf
●
Adicionar a hidrografia
plot(st_geometry(hidrografia_abc_sirgas2000), col=4, add=TRUE)
Geometria da camada cor azul adicionar
●

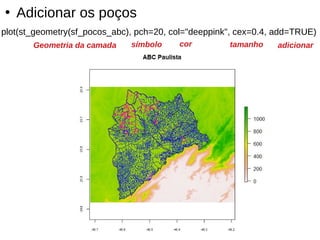

Adicionar os poços
plot(st_geometry(sf_pocos_abc), pch=20, col="deeppink", cex=0.4, add=TRUE)
Geometria da camada cor adicionarsímbolo tamanho

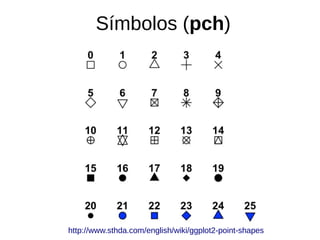

Símbolos (pch)
http://www.sthda.com/english/wiki/ggplot2-point-shapes

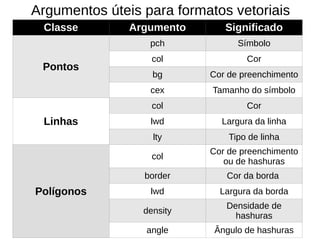

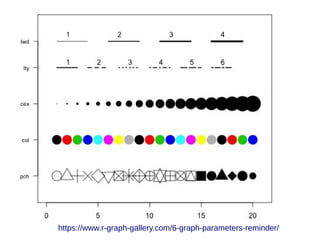

Argumentos úteis para formatos vetoriais
Classe Argumento Significado
Pontos
pch Símbolo
col Cor
bg Cor de preenchimento
cex Tamanho do símbolo
Linhas
col Cor
lwd Largura da linha
lty Tipo de linha
Polígonos
col
Cor de preenchimento
ou de hashuras
border Cor da borda
lwd Largura da borda
density
Densidade de
hashuras
angle Ângulo de hashuras
https://www.r-graph-gallery.com/6-graph-parameters-reminder/

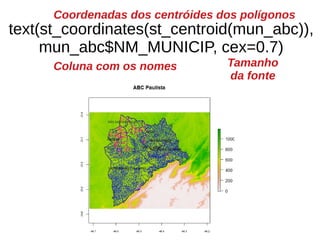

text(st_coordinates(st_centroid(mun_abc)),
mun_abc$NM_MUNICIP, cex=0.7)
Coordenadas dos centróides dos polígonos
Coluna com os nomes Tamanho
da fonte

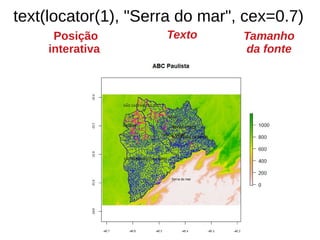

text(locator(1), "Serra do mar", cex=0.7)
Posição
interativa
Tamanho
da fonte
Texto
●
Adicionando escala com a função scalebar( ) do
pacote raster
scalebar(10, xy=click(), type="bar", divs=4,
below="Km", cex=0.7)
distância
posição
interativa
tipo de
escala divisões
texto tamanho
do texto
●

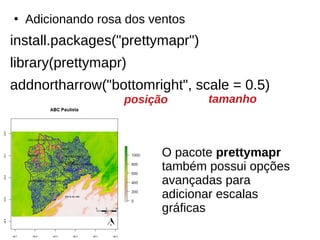

Adicionando rosa dos ventos
install.packages("prettymapr")
library(prettymapr)
addnortharrow("bottomright", scale = 0.5)
tamanhoposição
O pacote prettymapr
também possui opções
avançadas para
adicionar escalas
gráficas
Localização dos elementos
bottomright
rightcenterleft
bottomleft
topleft toprighttop
bottom

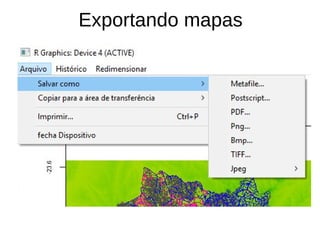

Exportando mapas

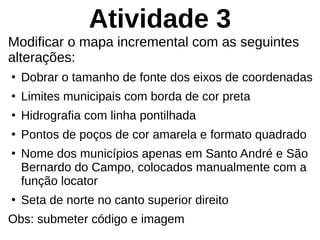

Atividade 3
Modificar o mapa incremental com as seguintes
alterações:
●
Dobrar o tamanho de fonte dos eixos de coordenadas
●
Limites municipais com borda de cor preta
●
Hidrografia com linha pontilhada
●
Pontos de poços de cor amarela e formato quadrado
●
Nome dos municípios apenas em Santo André e São
Bernardo do Campo, colocados manualmente com a
função locator
●
Seta de norte no canto superior direito
Obs: submeter código e imagem

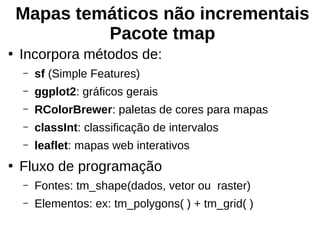

Mapas temáticos não incrementais
Pacote tmap
●
Incorpora métodos de:
– sf (Simple Features)
– ggplot2: gráficos gerais
– RColorBrewer: paletas de cores para mapas
– classInt: classificação de intervalos
– leaflet: mapas web interativos
●
Fluxo de programação
– Fontes: tm_shape(dados, vetor ou raster)
– Elementos: ex: tm_polygons( ) + tm_grid( )

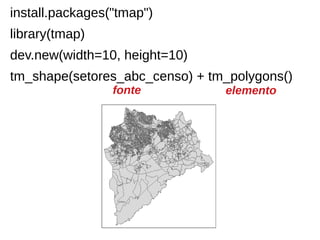

install.packages("tmap")
library(tmap)
dev.new(width=10, height=10)
tm_shape(setores_abc_censo) + tm_polygons()
fonte elemento

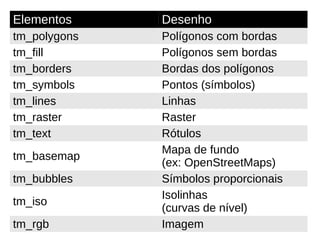

Elementos Desenho
tm_polygons Polígonos com bordas
tm_fill Polígonos sem bordas
tm_borders Bordas dos polígonos
tm_symbols Pontos (símbolos)
tm_lines Linhas
tm_raster Raster
tm_text Rótulos
tm_basemap
Mapa de fundo
(ex: OpenStreetMaps)
tm_bubbles Símbolos proporcionais
tm_iso
Isolinhas
(curvas de nível)
tm_rgb Imagem

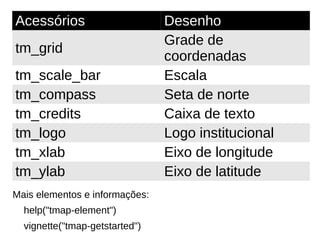

Acessórios Desenho
tm_grid
Grade de
coordenadas
tm_scale_bar Escala
tm_compass Seta de norte
tm_credits Caixa de texto
tm_logo Logo institucional
tm_xlab Eixo de longitude
tm_ylab Eixo de latitude
Mais elementos e informações:
help("tmap-element")
vignette("tmap-getstarted")

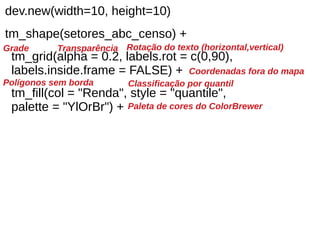

dev.new(width=10, height=10)
tm_shape(setores_abc_censo) +
tm_grid(alpha = 0.2, labels.rot = c(0,90),
labels.inside.frame = FALSE) +
tm_fill(col = "Renda", style = "quantile",
palette = "YlOrBr") +
Transparência Rotação do texto (horizontal,vertical)
Coordenadas fora do mapa
Grade
Polígonos sem borda Classificação por quantil
Paleta de cores do ColorBrewer
https://www.r-graph-gallery.com/38-rcolorbrewers-palettes/

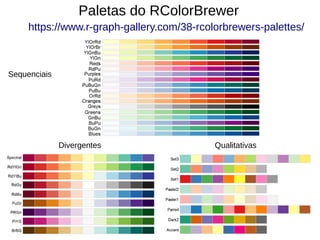

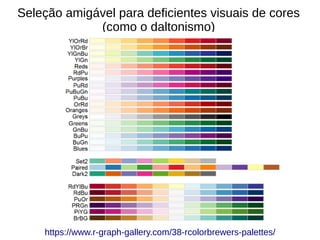

Paletas do RColorBrewer
Sequenciais
Divergentes Qualitativas
Seleção amigável para deficientes visuais de cores
(como o daltonismo)
https://www.r-graph-gallery.com/38-rcolorbrewers-palettes/

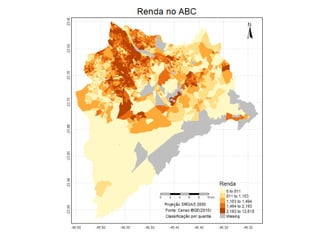

dev.new(width=10, height=10)
tm_shape(setores_abc_censo) +
tm_grid(alpha = 0.2, labels.rot = c(0,90),
labels.inside.frame = FALSE) +
tm_fill(col = "Renda", style = "quantile",
palette = "YlOrBr") +
tm_compass(position = c("right","top")) +
tm_scale_bar() +
tm_credits("Projeção SIRGAS 2000 n Fonte: Censo
IBGE(2010) n Classificacao por quantis") +
tm_layout(main.title = "Renda no ABC",
main.title.position = "center", outer.margins = 0.05)
Transparência Rotação do texto (horizontal,vertical)
Coordenadas fora do mapa
Grade
Polígonos sem borda Classificação por quantil
Paleta de cores do ColorBrewer
Seta de norte
Escala
Texto
Título
Dados espaciais em R (2020)

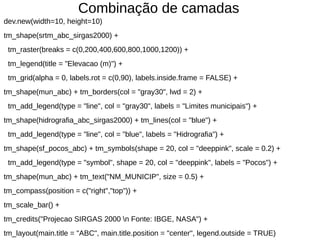

dev.new(width=10, height=10)
tm_shape(srtm_abc_sirgas2000) +
tm_raster(breaks = c(0,200,400,600,800,1000,1200)) +
tm_legend(title = "Elevacao (m)") +
tm_grid(alpha = 0, labels.rot = c(0,90), labels.inside.frame = FALSE) +
tm_shape(mun_abc) + tm_borders(col = "gray30", lwd = 2) +
tm_add_legend(type = "line", col = "gray30", labels = "Limites municipais") +
tm_shape(hidrografia_abc_sirgas2000) + tm_lines(col = "blue") +
tm_add_legend(type = "line", col = "blue", labels = "Hidrografia") +
tm_shape(sf_pocos_abc) + tm_symbols(shape = 20, col = "deeppink", scale = 0.2) +
tm_add_legend(type = "symbol", shape = 20, col = "deeppink", labels = "Pocos") +
tm_shape(mun_abc) + tm_text("NM_MUNICIP", size = 0.5) +
tm_compass(position = c("right","top")) +
tm_scale_bar() +
tm_credits("Projecao SIRGAS 2000 n Fonte: IBGE, NASA") +
tm_layout(main.title = "ABC", main.title.position = "center", legend.outside = TRUE)

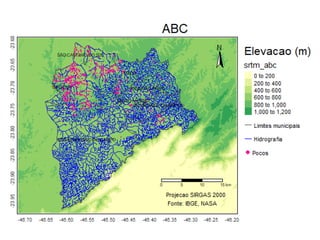

Combinação de camadas
Dados espaciais em R (2020)

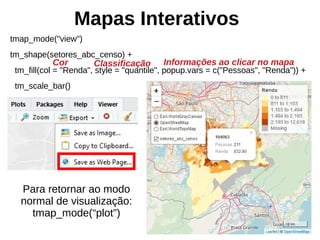

Mapas Interativos
tmap_mode("view")
tm_shape(setores_abc_censo) +
tm_fill(col = "Renda", style = "quantile", popup.vars = c("Pessoas", "Renda")) +
tm_scale_bar()
Para retornar ao modo
normal de visualização:
tmap_mode(“plot”)
Informações ao clicar no mapaCor Classificação

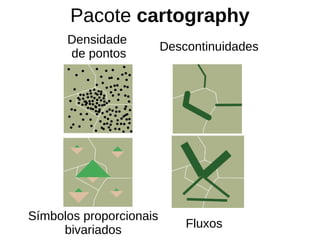

Pacote cartography
Densidade
de pontos
Descontinuidades
Fluxos
Símbolos proporcionais
bivariados

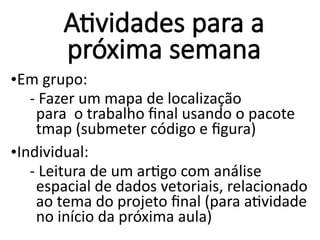

Atividades para a
próxima semana
•Em grupo:
- Fazer um mapa de localização
para o trabalho final usando o pacote
tmap (submeter código e figura)
•Individual:
- Leitura de um artigo com análise
espacial de dados vetoriais, relacionado
ao tema do projeto final (para atividade
no início da próxima aula)
Obrigado!
Ângela Terumi Fushita
Vitor Vieira Vasconcelos

Mais conteúdo relacionado

Mais procurados

Introdução à visualização espacial em R
Introdução à visualização espacial em RIntrodução à visualização espacial em R
Introdução à visualização espacial em R
Vitor Vieira Vasconcelos

Análise espacial de doenças transmissíveis
Análise espacial de doenças transmissíveisAnálise espacial de doenças transmissíveis
Análise espacial de doenças transmissíveis
Vitor Vieira Vasconcelos

Sensoriamento Remoto em R
Sensoriamento  Remoto em RSensoriamento  Remoto em R
Sensoriamento Remoto em R
Vitor Vieira Vasconcelos

Análise Espacial de Eventos Pontuais
Análise Espacial de Eventos PontuaisAnálise Espacial de Eventos Pontuais
Análise Espacial de Eventos Pontuais
Vitor Vieira Vasconcelos

Análise exploratória estatístico-espacial, Mapas de Kernel e Proximidade - QG...
Análise exploratória estatístico-espacial, Mapas de Kernel e Proximidade - QG...Análise exploratória estatístico-espacial, Mapas de Kernel e Proximidade - QG...
Análise exploratória estatístico-espacial, Mapas de Kernel e Proximidade - QG...
Vitor Vieira Vasconcelos

Elaboração de Mapas no QGIS
Elaboração de Mapas no QGISElaboração de Mapas no QGIS
Elaboração de Mapas no QGIS
Vitor Vieira Vasconcelos

Dados espaciais
Dados espaciaisDados espaciais
Dados espaciais
Vitor Vieira Vasconcelos

Análise de agrupamentos e regionalização - Prática no Geoda
Análise de agrupamentos e regionalização - Prática no GeodaAnálise de agrupamentos e regionalização - Prática no Geoda
Análise de agrupamentos e regionalização - Prática no Geoda
Vitor Vieira Vasconcelos

Autocorrelação espacial
Autocorrelação espacialAutocorrelação espacial
Autocorrelação espacial
Vitor Vieira Vasconcelos

Georreferenciamento de Bases Cartográficas
Georreferenciamento de Bases CartográficasGeorreferenciamento de Bases Cartográficas
Georreferenciamento de Bases Cartográficas
Vitor Vieira Vasconcelos

Análise de Eventos Pontuais - Distância padrão, Agregação, Mapas de Kernel, P...
Análise de Eventos Pontuais - Distância padrão, Agregação, Mapas de Kernel, P...Análise de Eventos Pontuais - Distância padrão, Agregação, Mapas de Kernel, P...
Análise de Eventos Pontuais - Distância padrão, Agregação, Mapas de Kernel, P...
Vitor Vieira Vasconcelos

Regressão Espacial
Regressão EspacialRegressão Espacial
Regressão Espacial
Vitor Vieira Vasconcelos

Krigagem e Geovisualização Multivariada
Krigagem e Geovisualização MultivariadaKrigagem e Geovisualização Multivariada
Krigagem e Geovisualização Multivariada
Vitor Vieira Vasconcelos

Mapeamento de Geossistemas - Prática no QGis
Mapeamento de Geossistemas - Prática no QGisMapeamento de Geossistemas - Prática no QGis
Mapeamento de Geossistemas - Prática no QGis
Vitor Vieira Vasconcelos

Introdução ao Mapeamento Digital do Solo
Introdução ao Mapeamento Digital  do SoloIntrodução ao Mapeamento Digital  do Solo
Introdução ao Mapeamento Digital do Solo
Alessandro Samuel-Rosa

Aula 1 parte_2
Aula 1 parte_2Aula 1 parte_2
Aula 1 parte_2
Daiane Regina

Interpolação e Geoestatística - QGis, Geoda e R
Interpolação e Geoestatística - QGis, Geoda e RInterpolação e Geoestatística - QGis, Geoda e R
Interpolação e Geoestatística - QGis, Geoda e R
Vitor Vieira Vasconcelos

Bancos de Dados Geográficos
Bancos de Dados GeográficosBancos de Dados Geográficos
Bancos de Dados Geográficos
Suzana Viana Mota

Aula 01 noções de cartografia e geoprocessamento
Aula 01   noções de cartografia e geoprocessamentoAula 01   noções de cartografia e geoprocessamento
Aula 01 noções de cartografia e geoprocessamento
42549299272

Mapeamento de Poluição
Mapeamento de PoluiçãoMapeamento de Poluição
Mapeamento de Poluição
Vitor Vieira Vasconcelos


Mais procurados (20)

Introdução à visualização espacial em R
Introdução à visualização espacial em RIntrodução à visualização espacial em R
Introdução à visualização espacial em R

Análise espacial de doenças transmissíveis
Análise espacial de doenças transmissíveisAnálise espacial de doenças transmissíveis
Análise espacial de doenças transmissíveis

Sensoriamento Remoto em R
Sensoriamento  Remoto em RSensoriamento  Remoto em R
Sensoriamento Remoto em R

Análise Espacial de Eventos Pontuais
Análise Espacial de Eventos PontuaisAnálise Espacial de Eventos Pontuais
Análise Espacial de Eventos Pontuais

Análise exploratória estatístico-espacial, Mapas de Kernel e Proximidade - QG...
Análise exploratória estatístico-espacial, Mapas de Kernel e Proximidade - QG...Análise exploratória estatístico-espacial, Mapas de Kernel e Proximidade - QG...
Análise exploratória estatístico-espacial, Mapas de Kernel e Proximidade - QG...

Elaboração de Mapas no QGIS
Elaboração de Mapas no QGISElaboração de Mapas no QGIS
Elaboração de Mapas no QGIS

Dados espaciais
Dados espaciaisDados espaciais
Dados espaciais

Análise de agrupamentos e regionalização - Prática no Geoda
Análise de agrupamentos e regionalização - Prática no GeodaAnálise de agrupamentos e regionalização - Prática no Geoda
Análise de agrupamentos e regionalização - Prática no Geoda

Autocorrelação espacial
Autocorrelação espacialAutocorrelação espacial
Autocorrelação espacial

Georreferenciamento de Bases Cartográficas
Georreferenciamento de Bases CartográficasGeorreferenciamento de Bases Cartográficas
Georreferenciamento de Bases Cartográficas

Análise de Eventos Pontuais - Distância padrão, Agregação, Mapas de Kernel, P...
Análise de Eventos Pontuais - Distância padrão, Agregação, Mapas de Kernel, P...Análise de Eventos Pontuais - Distância padrão, Agregação, Mapas de Kernel, P...
Análise de Eventos Pontuais - Distância padrão, Agregação, Mapas de Kernel, P...

Regressão Espacial
Regressão EspacialRegressão Espacial
Regressão Espacial

Krigagem e Geovisualização Multivariada
Krigagem e Geovisualização MultivariadaKrigagem e Geovisualização Multivariada
Krigagem e Geovisualização Multivariada

Mapeamento de Geossistemas - Prática no QGis
Mapeamento de Geossistemas - Prática no QGisMapeamento de Geossistemas - Prática no QGis
Mapeamento de Geossistemas - Prática no QGis

Introdução ao Mapeamento Digital do Solo
Introdução ao Mapeamento Digital  do SoloIntrodução ao Mapeamento Digital  do Solo
Introdução ao Mapeamento Digital do Solo

Aula 1 parte_2
Aula 1 parte_2Aula 1 parte_2
Aula 1 parte_2

Interpolação e Geoestatística - QGis, Geoda e R
Interpolação e Geoestatística - QGis, Geoda e RInterpolação e Geoestatística - QGis, Geoda e R
Interpolação e Geoestatística - QGis, Geoda e R

Bancos de Dados Geográficos
Bancos de Dados GeográficosBancos de Dados Geográficos
Bancos de Dados Geográficos

Aula 01 noções de cartografia e geoprocessamento
Aula 01   noções de cartografia e geoprocessamentoAula 01   noções de cartografia e geoprocessamento
Aula 01 noções de cartografia e geoprocessamento

Mapeamento de Poluição
Mapeamento de PoluiçãoMapeamento de Poluição
Mapeamento de Poluição


Semelhante a Dados espaciais em R (2020)

Dados espaciais em R - 2023 - UFABC - Geoprocessamento
Dados espaciais em R - 2023 - UFABC - GeoprocessamentoDados espaciais em R - 2023 - UFABC - Geoprocessamento
Dados espaciais em R - 2023 - UFABC - Geoprocessamento
Vitor Vieira Vasconcelos

Geo on Rails - Um guia para manter o seu cabelo.
Geo on Rails - Um guia para manter o seu cabelo.Geo on Rails - Um guia para manter o seu cabelo.
Geo on Rails - Um guia para manter o seu cabelo.
Guilherme Vinicius Moreira

Aprendendo R
Aprendendo RAprendendo R
R: a alternativa ao SPSS e ao NVivo em software livre
R: a alternativa ao SPSS e ao NVivo em software livreR: a alternativa ao SPSS e ao NVivo em software livre
R: a alternativa ao SPSS e ao NVivo em software livre
Luis Borges Gouveia

Desenvolvendo Aplicações baseadas em Big Data com PySpark
Desenvolvendo Aplicações baseadas em Big Data com PySparkDesenvolvendo Aplicações baseadas em Big Data com PySpark
Desenvolvendo Aplicações baseadas em Big Data com PySpark
Vinícius Barros

Atividade prática - Introdução ao QGis, parte 1
Atividade prática - Introdução ao QGis, parte 1Atividade prática - Introdução ao QGis, parte 1
Atividade prática - Introdução ao QGis, parte 1
Vitor Vieira Vasconcelos

Como o R pode despertar sua paixão por dados
Como o R pode despertar sua paixão por dadosComo o R pode despertar sua paixão por dados
Como o R pode despertar sua paixão por dados
Sillas Gonzaga

49057558 tutorial-arc gis-9-3-nivel-basico
49057558 tutorial-arc gis-9-3-nivel-basico49057558 tutorial-arc gis-9-3-nivel-basico
49057558 tutorial-arc gis-9-3-nivel-basico
Joel Medeiros

Introdução ao PostGIS
Introdução ao PostGISIntrodução ao PostGIS
Introdução ao PostGIS
Fernando Quadro

PGDAY - Palestra PostGIS + PgRouting
PGDAY - Palestra PostGIS + PgRoutingPGDAY - Palestra PostGIS + PgRouting
PGDAY - Palestra PostGIS + PgRouting
Jairo de Almeida

PostgreSQL-Prático.pdf
PostgreSQL-Prático.pdfPostgreSQL-Prático.pdf
PostgreSQL-Prático.pdf
ArleiEvaristo

Pré processamento de grandes dados com Apache Spark
Pré processamento de grandes dados com Apache SparkPré processamento de grandes dados com Apache Spark
Pré processamento de grandes dados com Apache Spark
Felipe

Big data para programadores convencionais
Big data para programadores convencionaisBig data para programadores convencionais
Big data para programadores convencionais
Roberto Oliveira

Python e MongoDB - Ensol
Python e MongoDB - EnsolPython e MongoDB - Ensol
Python e MongoDB - Ensol
Christiano Anderson

Arquiteturas, Tecnologias e Desafios para Análise de BigData
Arquiteturas, Tecnologias e Desafios para Análise de BigDataArquiteturas, Tecnologias e Desafios para Análise de BigData
Arquiteturas, Tecnologias e Desafios para Análise de BigData
Sandro Andrade

Descritivos academia gis vs10.1
Descritivos academia gis vs10.1Descritivos academia gis vs10.1
Descritivos academia gis vs10.1
JulianaGIS

Django e MongoDB - Python Brasil 7
Django e MongoDB - Python Brasil 7Django e MongoDB - Python Brasil 7
Django e MongoDB - Python Brasil 7
Christiano Anderson

CouchDB vs PostgreSQL no Rails
CouchDB vs PostgreSQL no RailsCouchDB vs PostgreSQL no Rails
CouchDB vs PostgreSQL no Rails
Johalf Farina

CouchDB vs Postgres em Rails
CouchDB vs Postgres em RailsCouchDB vs Postgres em Rails
CouchDB vs Postgres em Rails
Juan Maiz

Sql proficiente
Sql proficienteSql proficiente
Sql proficiente
Leonardo Cezar


Semelhante a Dados espaciais em R (2020) (20)

Dados espaciais em R - 2023 - UFABC - Geoprocessamento
Dados espaciais em R - 2023 - UFABC - GeoprocessamentoDados espaciais em R - 2023 - UFABC - Geoprocessamento
Dados espaciais em R - 2023 - UFABC - Geoprocessamento

Geo on Rails - Um guia para manter o seu cabelo.
Geo on Rails - Um guia para manter o seu cabelo.Geo on Rails - Um guia para manter o seu cabelo.
Geo on Rails - Um guia para manter o seu cabelo.

Aprendendo R
Aprendendo RAprendendo R
Aprendendo R

R: a alternativa ao SPSS e ao NVivo em software livre
R: a alternativa ao SPSS e ao NVivo em software livreR: a alternativa ao SPSS e ao NVivo em software livre
R: a alternativa ao SPSS e ao NVivo em software livre

Desenvolvendo Aplicações baseadas em Big Data com PySpark
Desenvolvendo Aplicações baseadas em Big Data com PySparkDesenvolvendo Aplicações baseadas em Big Data com PySpark
Desenvolvendo Aplicações baseadas em Big Data com PySpark

Atividade prática - Introdução ao QGis, parte 1
Atividade prática - Introdução ao QGis, parte 1Atividade prática - Introdução ao QGis, parte 1
Atividade prática - Introdução ao QGis, parte 1

Como o R pode despertar sua paixão por dados
Como o R pode despertar sua paixão por dadosComo o R pode despertar sua paixão por dados
Como o R pode despertar sua paixão por dados

49057558 tutorial-arc gis-9-3-nivel-basico
49057558 tutorial-arc gis-9-3-nivel-basico49057558 tutorial-arc gis-9-3-nivel-basico
49057558 tutorial-arc gis-9-3-nivel-basico

Introdução ao PostGIS
Introdução ao PostGISIntrodução ao PostGIS
Introdução ao PostGIS

PGDAY - Palestra PostGIS + PgRouting
PGDAY - Palestra PostGIS + PgRoutingPGDAY - Palestra PostGIS + PgRouting
PGDAY - Palestra PostGIS + PgRouting

PostgreSQL-Prático.pdf
PostgreSQL-Prático.pdfPostgreSQL-Prático.pdf
PostgreSQL-Prático.pdf

Pré processamento de grandes dados com Apache Spark
Pré processamento de grandes dados com Apache SparkPré processamento de grandes dados com Apache Spark
Pré processamento de grandes dados com Apache Spark

Big data para programadores convencionais
Big data para programadores convencionaisBig data para programadores convencionais
Big data para programadores convencionais

Python e MongoDB - Ensol
Python e MongoDB - EnsolPython e MongoDB - Ensol
Python e MongoDB - Ensol

Arquiteturas, Tecnologias e Desafios para Análise de BigData
Arquiteturas, Tecnologias e Desafios para Análise de BigDataArquiteturas, Tecnologias e Desafios para Análise de BigData
Arquiteturas, Tecnologias e Desafios para Análise de BigData

Descritivos academia gis vs10.1
Descritivos academia gis vs10.1Descritivos academia gis vs10.1
Descritivos academia gis vs10.1

Django e MongoDB - Python Brasil 7
Django e MongoDB - Python Brasil 7Django e MongoDB - Python Brasil 7
Django e MongoDB - Python Brasil 7

CouchDB vs PostgreSQL no Rails
CouchDB vs PostgreSQL no RailsCouchDB vs PostgreSQL no Rails
CouchDB vs PostgreSQL no Rails

CouchDB vs Postgres em Rails
CouchDB vs Postgres em RailsCouchDB vs Postgres em Rails
CouchDB vs Postgres em Rails

Sql proficiente
Sql proficienteSql proficiente
Sql proficiente


Mais de Vitor Vieira Vasconcelos

Relationships among socioeconomic affluence, yard management, and biodiversity
Relationships among socioeconomic affluence, yard management, and biodiversityRelationships among socioeconomic affluence, yard management, and biodiversity
Relationships among socioeconomic affluence, yard management, and biodiversity
Vitor Vieira Vasconcelos

Fishbanks! Jogo de simulação de gestão de recursos renováveis
Fishbanks! Jogo de simulação de gestão de recursos renováveisFishbanks! Jogo de simulação de gestão de recursos renováveis
Fishbanks! Jogo de simulação de gestão de recursos renováveis
Vitor Vieira Vasconcelos

Regimes de Apropriação de Recursos Naturais
Regimes de Apropriação de Recursos NaturaisRegimes de Apropriação de Recursos Naturais
Regimes de Apropriação de Recursos Naturais
Vitor Vieira Vasconcelos

Recursos Comuns e Tragédia dos Comuns
Recursos Comuns e Tragédia dos ComunsRecursos Comuns e Tragédia dos Comuns
Recursos Comuns e Tragédia dos Comuns
Vitor Vieira Vasconcelos

Relações entre sistemas naturais e sociais
Relações entre sistemas naturais e sociaisRelações entre sistemas naturais e sociais
Relações entre sistemas naturais e sociais
Vitor Vieira Vasconcelos

Valoração de Serviços Ecossistêmicos
Valoração de Serviços EcossistêmicosValoração de Serviços Ecossistêmicos
Valoração de Serviços Ecossistêmicos
Vitor Vieira Vasconcelos

Recursos Naturais e Serviços Ecossistêmicos
Recursos Naturais e Serviços EcossistêmicosRecursos Naturais e Serviços Ecossistêmicos
Recursos Naturais e Serviços Ecossistêmicos
Vitor Vieira Vasconcelos

Bases teóricas e conceituais do Planejamento e da Política Ambiental
Bases teóricas e conceituais do Planejamento e da Política AmbientalBases teóricas e conceituais do Planejamento e da Política Ambiental
Bases teóricas e conceituais do Planejamento e da Política Ambiental
Vitor Vieira Vasconcelos

Planejamento territorial
Planejamento territorialPlanejamento territorial
Planejamento territorial
Vitor Vieira Vasconcelos

Coremática e Mapeamento Participativo
Coremática e Mapeamento ParticipativoCoremática e Mapeamento Participativo
Coremática e Mapeamento Participativo
Vitor Vieira Vasconcelos

Cartografia Social
Cartografia SocialCartografia Social
Cartografia Social
Vitor Vieira Vasconcelos

MIgrações
MIgraçõesMIgrações
Conflitos fundiários
Conflitos fundiáriosConflitos fundiários
Conflitos fundiários
Vitor Vieira Vasconcelos

Conflitos Territoriais
Conflitos TerritoriaisConflitos Territoriais
Conflitos Territoriais
Vitor Vieira Vasconcelos

Chácara Baronesa - Haras São Bernardo
Chácara Baronesa - Haras São BernardoChácara Baronesa - Haras São Bernardo
Chácara Baronesa - Haras São Bernardo
Vitor Vieira Vasconcelos

Governo e Território
Governo e TerritórioGoverno e Território
Governo e Território
Vitor Vieira Vasconcelos

Segregação e Interação Territorial
Segregação e Interação TerritorialSegregação e Interação Territorial
Segregação e Interação Territorial
Vitor Vieira Vasconcelos

Território e Poder
Território e PoderTerritório e Poder
Território e Poder
Vitor Vieira Vasconcelos

Lugar, Ambiente, Paisagem e Sentimento
Lugar, Ambiente, Paisagem e SentimentoLugar, Ambiente, Paisagem e Sentimento
Lugar, Ambiente, Paisagem e Sentimento
Vitor Vieira Vasconcelos

Interpretação do Espaço
Interpretação do EspaçoInterpretação do Espaço
Interpretação do Espaço
Vitor Vieira Vasconcelos


Mais de Vitor Vieira Vasconcelos (20)

Relationships among socioeconomic affluence, yard management, and biodiversity
Relationships among socioeconomic affluence, yard management, and biodiversityRelationships among socioeconomic affluence, yard management, and biodiversity
Relationships among socioeconomic affluence, yard management, and biodiversity

Fishbanks! Jogo de simulação de gestão de recursos renováveis
Fishbanks! Jogo de simulação de gestão de recursos renováveisFishbanks! Jogo de simulação de gestão de recursos renováveis
Fishbanks! Jogo de simulação de gestão de recursos renováveis

Regimes de Apropriação de Recursos Naturais
Regimes de Apropriação de Recursos NaturaisRegimes de Apropriação de Recursos Naturais
Regimes de Apropriação de Recursos Naturais

Recursos Comuns e Tragédia dos Comuns
Recursos Comuns e Tragédia dos ComunsRecursos Comuns e Tragédia dos Comuns
Recursos Comuns e Tragédia dos Comuns

Relações entre sistemas naturais e sociais
Relações entre sistemas naturais e sociaisRelações entre sistemas naturais e sociais
Relações entre sistemas naturais e sociais

Valoração de Serviços Ecossistêmicos
Valoração de Serviços EcossistêmicosValoração de Serviços Ecossistêmicos
Valoração de Serviços Ecossistêmicos

Recursos Naturais e Serviços Ecossistêmicos
Recursos Naturais e Serviços EcossistêmicosRecursos Naturais e Serviços Ecossistêmicos
Recursos Naturais e Serviços Ecossistêmicos

Bases teóricas e conceituais do Planejamento e da Política Ambiental
Bases teóricas e conceituais do Planejamento e da Política AmbientalBases teóricas e conceituais do Planejamento e da Política Ambiental
Bases teóricas e conceituais do Planejamento e da Política Ambiental

Planejamento territorial
Planejamento territorialPlanejamento territorial
Planejamento territorial

Coremática e Mapeamento Participativo
Coremática e Mapeamento ParticipativoCoremática e Mapeamento Participativo
Coremática e Mapeamento Participativo

Cartografia Social
Cartografia SocialCartografia Social
Cartografia Social

MIgrações
MIgraçõesMIgrações
MIgrações

Conflitos fundiários
Conflitos fundiáriosConflitos fundiários
Conflitos fundiários

Conflitos Territoriais
Conflitos TerritoriaisConflitos Territoriais
Conflitos Territoriais

Chácara Baronesa - Haras São Bernardo
Chácara Baronesa - Haras São BernardoChácara Baronesa - Haras São Bernardo
Chácara Baronesa - Haras São Bernardo

Governo e Território
Governo e TerritórioGoverno e Território
Governo e Território

Segregação e Interação Territorial
Segregação e Interação TerritorialSegregação e Interação Territorial
Segregação e Interação Territorial

Território e Poder
Território e PoderTerritório e Poder
Território e Poder

Lugar, Ambiente, Paisagem e Sentimento
Lugar, Ambiente, Paisagem e SentimentoLugar, Ambiente, Paisagem e Sentimento
Lugar, Ambiente, Paisagem e Sentimento

Interpretação do Espaço
Interpretação do EspaçoInterpretação do Espaço
Interpretação do Espaço


Último

apresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacionalapresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacional
shirleisousa9166

EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
Sandra Pratas

EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
Sandra Pratas

Trabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdfTrabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdf
marcos oliveira

Slide para aplicação da AVAL. FLUÊNCIA.pptx
Slide para aplicação  da AVAL. FLUÊNCIA.pptxSlide para aplicação  da AVAL. FLUÊNCIA.pptx
Slide para aplicação da AVAL. FLUÊNCIA.pptx
LeilaVilasboas

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
principeandregalli

Guerra e Paz Maria Inês Aroeira Braga.ppsx
Guerra e Paz Maria Inês Aroeira Braga.ppsxGuerra e Paz Maria Inês Aroeira Braga.ppsx
Guerra e Paz Maria Inês Aroeira Braga.ppsx
Luzia Gabriele

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.
Mary Alvarenga

O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
AntHropológicas Visual PPGA-UFPE

Relatório de Atividades 2019 CENSIPAM.pdf
Relatório de Atividades 2019 CENSIPAM.pdfRelatório de Atividades 2019 CENSIPAM.pdf
Relatório de Atividades 2019 CENSIPAM.pdf
Falcão Brasil

APA fonoaudiologia Pratica Trabalho Prontos.pptx
APA fonoaudiologia Pratica Trabalho Prontos.pptxAPA fonoaudiologia Pratica Trabalho Prontos.pptx
APA fonoaudiologia Pratica Trabalho Prontos.pptx
orquestrasinfonicaam

EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
Sandra Pratas

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Centro Jacques Delors

História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdfHistória das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
LeideLauraCenturionL

Alfabetização de adultos.pdf
Alfabetização de             adultos.pdfAlfabetização de             adultos.pdf
Alfabetização de adultos.pdf
arodatos81

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Falcão Brasil

Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTAEstudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
deboracorrea21

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE
Centro Jacques Delors

Guerra de reconquista da Península ibérica
Guerra de reconquista da Península ibéricaGuerra de reconquista da Península ibérica
Guerra de reconquista da Península ibérica
felipescherner


Último (20)

apresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacionalapresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacional

EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23

EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23

Trabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdfTrabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdf

Slide para aplicação da AVAL. FLUÊNCIA.pptx
Slide para aplicação  da AVAL. FLUÊNCIA.pptxSlide para aplicação  da AVAL. FLUÊNCIA.pptx
Slide para aplicação da AVAL. FLUÊNCIA.pptx

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024

Guerra e Paz Maria Inês Aroeira Braga.ppsx
Guerra e Paz Maria Inês Aroeira Braga.ppsxGuerra e Paz Maria Inês Aroeira Braga.ppsx
Guerra e Paz Maria Inês Aroeira Braga.ppsx

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.

O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...

Relatório de Atividades 2019 CENSIPAM.pdf
Relatório de Atividades 2019 CENSIPAM.pdfRelatório de Atividades 2019 CENSIPAM.pdf
Relatório de Atividades 2019 CENSIPAM.pdf

APA fonoaudiologia Pratica Trabalho Prontos.pptx
APA fonoaudiologia Pratica Trabalho Prontos.pptxAPA fonoaudiologia Pratica Trabalho Prontos.pptx
APA fonoaudiologia Pratica Trabalho Prontos.pptx

EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23
EBOOK_HORA DO CONTO_O MONSTRO DAS CORES_ANGELINA & MÓNICA_22_23

RECORDANDO BONS MOMENTOS! _
RECORDANDO BONS MOMENTOS!               _RECORDANDO BONS MOMENTOS!               _
RECORDANDO BONS MOMENTOS! _

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...

História das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdfHistória das ideias pedagógicas no Brasil - Demerval Saviani.pdf
História das ideias pedagógicas no Brasil - Demerval Saviani.pdf

Alfabetização de adultos.pdf
Alfabetização de             adultos.pdfAlfabetização de             adultos.pdf
Alfabetização de adultos.pdf

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...

Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTAEstudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE

Guerra de reconquista da Península ibérica
Guerra de reconquista da Península ibéricaGuerra de reconquista da Península ibérica
Guerra de reconquista da Península ibérica


Dados espaciais em R (2020)

  • 1. Dados Espaciais em R Ângela Terumi Fushita Vitor Vieira Vasconcelos Introdução ao uso de dados espaciais para estudos ambientais Programa de Pós-Graduação em Ciência e Tecnologia Ambiental Universidade Federal do ABC Fevereiro, 2020 São Bernardo do Campo - SP
  • 2. Objetivo Adquirir os conhecimentos e habilidades básicas para importação e visualização de dados espaciais no ambiente R
  • 3. Conteúdo •Principais formatos de dados espaciais em R •Conversão entre formatos de dados espaciais •Reprojeção de sistemas de coordenadas •Junção de dados tabulares e espaciais •Visualização de dados espaciais •Layout de mapas •Exportar do R
  • 4. Principais linguagens para análise espacial ● R – Estatística espacial ● Python – Automação interna (QGis, ArcGis) – Big Data ● PostGreSQL – Bancos de dados espaciais em servidores – Geoportais
  • 6. É sempre recomendável verificar atualizações nos pacotes instalados antes de começar a trabalhar Abrir o R Studio
  • 7. Fontes de Referência CRAN Task View: Analysis of Spatial Data https://cran.r-project.org/web/views/Spatial.html Links para os manuais de cada pacote R
  • 8. Livros Mas, Jean-Francois, Horta, M.B. Vasconcelos, R. N. Análise espacial com R. Feira de Santana: UEFS Editora, 2019. ● Operações básicas em R para análise espacial https://bit.ly/2KpSI7C https://www.researchgate.net/publication/33 2865022_Analise_espacial_com_R
  • 9. Livros Lovelace, Robin; Nowosad, J.; Muenchow, J. Geocomputation with R. CRC Press. 2019. https://geocompr.robinlovelace.net/ ● Conteúdo de referência: – Dados vetoriais (sf) e raster – Visualização
  • 10. Livros Bivand, Roger. S., Pebesma, E. J., Gomez-Rubio, V., & Pebesma, E. J. (2013). Applied spatial data analysis with R. New York: Springer. https://app.box.com/s/uti6bqyisc qpoqu2dsmd06yk5xw5m9qw Site de apoio: https://asdar-book.org/ ● Conteúdo de referência – Dados vetoriais e raster (formato sp) – Estatística espacial
  • 12. Elementos de um mapa Título Rosa dos Ventos Escala Gráfica Mapa e coordenadas LegendaLegenda • Sistema de projeção • Fontes das bases cartográficas • Método de visualização • Autoria e data
  • 13. Materiais de aula disponiveis em: https://app.box.com/s/rlp75p8gvl1v363g1v4m6xbb4rdlz91y Baixar os dados em: D:/R_CTA/aula_3/ ● Pasta de nome curto, perto da raiz, sem caracteres especiais, nem espaços ● Não criar pasta em “Área de trabalho”, “Meus documentos”, etc...
  • 17. ● Ao criar o projeto, ele já especifica a mesma pasta como diretório de trabalho ● Confirmando o diretório de trabalho getwd() [1] "D:/R_CTA/aula3" ● Criar um novo script de programação
  • 18. ● Configurar o diretório de trabalho ● Exemplo de código: setwd("D:/R_CTA/aula3")
  • 19. Roteiro • Abrir a tabela “pocos_abc.csv” • Dados obtidos no sistema Siagas http://siagasweb.cprm.gov.br • O formato CSV é o recomendado para importação no R • Recomendação: converter do XLS para o CSV no LibreOffice • O LibreOffice é mais recomendado que o Excel para trabalhar com formatos CSV e DBF • Na hora de gravar arquivos CSV e DBF no LibreOffice, configure e anote qual é o sistema de codificação. - Sistema UTF-8 lida melhor com caracteres especiais
  • 20. Abrindo no Bloco de Notas
  • 24. • File/URL: abra o arquivo pocos_abc.csv • Delimiter: semicolon • Locale → configure
  • 25. •Decimal Mark: , (vírgula) •Grouping Mark: . (ponto)
  • 26. • Verifique o formato dos dados de cada coluna:  Character para “municipio”  Double para as demais colunas
  • 27. Código final do comando de importação
  • 29. • Grave a sua base de dados (arquivos de extensão *.RData) save.image("C:/R_CTA/aula_3/aula3.RData") • Código
  • 30. Abrir script de código da aula
  • 31. Pacotes a serem utilizados readr Leitura de tabelas rgdal Conversão de formatos espaciais e projeções sf Formato espacial sf dplyr Manipulação de banco de dados (com uniões) raster Formato espacial raster prettymapr Escalas e legendas em método incremental tmap Mapas em método não-incremental install.packages( ) Instala library( ) Carrega na memória
  • 32. • Grave o script de trabalho (arquivo de extensão *.R)
  • 33. • Imprimir nosso primeiro mapa plot(latitude_decimal ~longitude_decimal, data=pocos_abc )
  • 34. Principais pacotes para formatos espaciais em R •sp: classes e métodos para dados espaciais •sf (Simple Features): atualização do sp nos padrões Open Geospatial Consortium (OGC) •raster: extensão do sp para dados raster CRAN Task View: Analysis of Spatial Data https://cran.r-project.org/web/views/Spatial.html Além de formatos específicos de cada pacote
  • 35. Lovelace, R.; Nowosad, J.; Muenchow, J. Geocomputation with R. CRC Press. 2019.
  • 36. Pacotes para acesso a bases de dados externas •rgdal e maptools: conversão de formatos espaciais •OpenStreetMap, rosm e osmdata: OpenStreetMaps •RgoogleMaps, googleway e ggmap: Google Maps •ows4R: geoservicos de portais WebGis CRAN Task View: Analysis of Spatial Data https://cran.r-project.org/web/views/Spatial.html
  • 37. Pacote sf Lovelace, R.; Nowosad, J.; Muenchow, J. Geocomputation with R. CRC Press. 2019. Além de formatos específicos com curvas em vez de linhas (para CAD)
  • 38. Pacote sf sfg Geometria de um objeto sfg Geometria de um objeto sfg Geometria de um objeto sfc Lista de geometrias de objetos Simple feature geometry Simple feature column sf data.frame de atributos e sfc Simple feature
  • 41. Projeções • Site oficial: http://www.epsg-registry.org/ • Pegar código Proj4: http://spatialreference.org • Pacote rgdal • Ou copiando de uma outra base projetada
  • 44. Selecione a opção Proj4 +proj=longlat +ellps=GRS80 +towgs84=0,0,0,0,0,0,0 +no_defs
  • 45. Trabalhando com projeções no R install.packages("rgdal") library(rgdal) EPSG <- make_EPSG() View(EPSG) National Center for Ecological Analysis and Synthesis, University of Califórnia, Santa Barbara, https://www.nceas.ucsb.edu/scicomp/recipes/projections
  • 46. ● Como exemplo, procure pela projeção SIRGAS 2000 ● A função “grep” procura casos na tabela que tenham a expressão desejada consulta_sirgas <- EPSG[grep("SIRGAS 2000", EPSG$note, ignore.case=TRUE), 1:3] View(consulta_sirgas)   National Center for Ecological Analysis and Synthesis, University of Califórnia, Santa Barbara, https://www.nceas.ucsb.edu/scicomp/recipes/projections
  • 47. ● Recorte a informação PROJ.4 para um código EPSG subset(EPSG, code==4674) sirgas2000 <- "+proj=longlat +ellps=GRS80 +towgs84=0,0,0,0,0,0,0 +no_defs" ou sirgas2000 <- as.character(EPSG[321, 3]) ● Atribua a projeção a uma variável
  • 48. Atividade 1 Criar uma varável para armazenar a projeção WGS 84, que possui EPSG 4326 Sugestão: abrir uma nova aba de script no RStudio para gravar os códigos das atividades e submeter no fim da aula
  • 49. ● Instalar o pacote sf: install.packages("sf") library(sf)
  • 50. Convertendo tabelas com coordenadas para Simple Features st_as_sf(data, coords = c(x, y), crs = “código EPSG” ou “proj4”)
  • 51. ● Verificar tipo de dado: class(pocos_abc) [1] "spec_tbl_df" "tbl_df" "tbl" "data.frame" ● Extender para SimpleFeature (sf) sf_pocos_abc <- st_as_sf(pocos_abc, coords = c("longitude_decimal", "latitude_decimal"), crs = sirgas2000) ou sf_pocos_abc <- st_as_sf(pocos_abc, coords = c("longitude_decimal", "latitude_decimal"), crs = 4674) class(sf_pocos_abc) [1] "sf" "tbl_df" "tbl" "data.frame"
  • 52. ● Na aba “Environment”, clique no objeto sf_pocos_abc ● Ou digite View(sf_pocos_abc)
  • 54. • Simple feature geometry (sfg): lista de pares de coordenadas (vértices) • Simple feature column (sfc): lista de linhas • Simple features (sf): tabela de atributos associados a uma lista de linhas Linhas Bivand, Roger. 2014. Applied Spatial Data Analysis with R. Open Source Geospatial Research and Education Symposium, Aalto University, Finland Rowlingson, Barry. Geospatial data in R and beyond! Lancaster University, 2012
  • 55. • Simple feature geometry (sfg): lista de pares de coordenadas em que o último vértice coincide com o primeiro. • Simple feature column (sfc): lista de polígonos • Simple features (sf): tabela de atributos associados a uma lista de polígonos Polígonos Bivand, Roger. 2014. Applied Spatial Data Analysis with R. Open Source Geospatial Research and Education Symposium, Aalto University, Finland Rowlingson, Barry. Geospatial data in R and beyond! Lancaster University, 2012 Polígonos multi-parte (ilhas) Polígonos com buracos (anéis)
  • 56. Próximos passos ● Importar um arquivo shapefile com hidrografia do ABC paulista 1:50.000, vetorizadas das cartas do IBGE Fonte: http://datageo.ambiente.sp.gov.br ● Função read_sf, do pacote sf, converte arquivos para formato sf padrão: read_sf(“arquivo.extensão”) hidrografia_abc <- read_sf("hidrografia_abc.shp")
  • 57. st_crs(hidrografia_abc) ● Essa é a projeção Sirgas 2000 UTM 23S ● Vamos retransformar para Sirgas 2000 ● Função st_transform(arquivo, projeção desejada) hidrografia_abc_sirgas2000<-st_transform(hidrografia_abc, st_crs(sf_pocos_abc)) hidrografia_abc_sirgas2000<-st_transform(hidrografia_abc, 4674) ou ou hidrografia_abc_sirgas2000<-st_transform(hidrografia_abc, sirgas2000)
  • 59. Importando polígonos ● Abrir um shapefile com os setores censitários do Estado de São Paulo (Censo 2010, IBGE) ftp://geoftp.ibge.gov.br/organizacao_do_territorio/malhas_territoriais/malhas_de_setores_censitario s__divisoes_intramunicipais/censo_2010/setores_censitarios_shp/sp/sp_setores_censitarios.zip setores_sp <- read_sf("35SEE250GC_SIR.shp") View(setores_sp)
  • 60. Códigos do IBGE para o ABC CD_GEOCODM NM_MUNICP 3513801 DIADEMA 3529401 MAUÁ 3547809 SANTO ANDRÉ 3548708 SÃO BERNARDO DO CAMPO 3548807 SÃO CAETANO DO SUL 3543303 RIBEIRÃO PIRES 3544103 RIO GRANDE DA SERRA
  • 61. Recortando o Shapefile ● Função subset(objeto, condição) codigo_abc <- c(3513801,3529401,3547809, 3548708, 3548807, 3543303, 3544103) setores_abc <- subset(setores_sp, setores_sp$CD_GEOCODM %in% codigo_abc) plot(st_geometry(setores_abc))
  • 63. Relacionando um shapefile com uma base de dados
  • 64. ● Dados do Censo 2010: ftp://ftp.ibge.gov.br/Censos/Censo_Demografico_2010/Resultados_do_Universo/Agregados_por_Setores_Censitarios/ censo2010 <- read.csv("censo2010.csv",sep = ";", dec = ",") View(censo2010) ● Código do setor censitário ● Setor: Urbano (1-3) e Rural (4-7) ● Domicílios ● Pessoas ● Renda média do(a) chefe de domicílio ● % de coleta de esgoto ● % de coleta de lixo
  • 65. install.packages("dplyr") library(dplyr) setores_abc_censo <- left_join(setores_abc, censo2010, by = c(CD_GEOCODI = "Cod_setor")) Error: Can't join on 'Cod_setor' x 'CD_GEOCODI' because of incompatible types (numeric / character) is.numeric(censo2010$Cod_setor) is.numeric(setores_abc$CD_GEOCODI) setores_abc$CD_GEOCODI <- as.numeric (setores_abc$CD_GEOCODI) setores_abc_censo <- left_join(setores_abc, censo2010, by = c(CD_GEOCODI = "Cod_setor"))
  • 67. ● Exportando para shapefile: st_write(setores_abc_censo,"setores_abc_censo.shp") ● Exportando para geopackage: st_write(setores_abc_censo,"setores_abc.gpkg", layer = "censo") st_write(objeto, “nome do arquivo”) ● Exportando para KML (Google Earth): st_write(setores_abc_censo,"setores_abc_censo.kml")
  • 68. O pacote plotKML possui opções mais avançadas de exportação de KML, incluindo cores, legendas, visualização 3D, dados espaço-temporais, fotos e rasters http://plotkml.r-forge.r-project.org/fig_eberg_two_aesthetics.jpg
  • 69. plot(setores_abc_censo["Renda"], axes = TRUE, border = NA, cex.axis=0.5, breaks = "quantile") Primeiro mapa temático Camada Tamanho do texto na grade de coordenadas Grade de CoordenadasVariável Não desenhar bordas dos polígonos Método de classificação Comando plot do pacote sf
  • 70. breaks = “métodos de classificação” ● fixed: definidos pelos usuário ● equal: intervalos iguais ● pretty: quase intervalos iguais, em números arredondados ● quantile: número de objetos iguais por classe ● sd: desvio padrão em relação à média ● fisher: quebras naturais e outros
  • 72. Atividade 2 Criar um mapa do percentual de rede de esgoto com intervalo por quebras naturais Submeter código e imagem do mapa
  • 73. Pacote raster ● Extensão das classes sp ● Permite trabalhar com arquivos maiores e de forma mais eficiente ● RasterLayer → uma camada raster ● RasterBrick → várias camadas em um arquivo ● RasterStack → tabela apontando para diversas camadas raster
  • 74. Abrir arquivos raster ● Elevação: srtm_abc.tif – Resolução 30m, fonte: https://earthexplorer.usgs.gov/ ● Abrir uma classe raster: install.packages("raster") library(raster) srtm_abc <- raster("srtm_abc.tif") class(srtm_abc)
  • 75. projection(srtm_abc) [1] "+proj=longlat +datum=WGS84 +no_defs +ellps=WGS84 +towgs84=0,0,0" srtm_abc_sirgas2000<-projectRaster(srtm_abc,crs = sirgas2000) plot(srtm_abc_sirgas2000) writeRaster(srtm_abc_sirgas2000,"srtm_abc_sirgas2000.tif")
  • 76. Pacotes para visualização de dados espaciais • sp, sf, raster: visualização básica • lattice, ggplot2: gráficos (e mapas) avançados • rasterVis: visualização raster • RColorBrewer: paletas de cores para legendas • classInt: métodos de classificação de intervalos • tmap, cartography: cartografia temática • quickmapr, mapmisc: modelos para mapas rápidos • mapview, leaflet, plotGoogleMaps, plotKML, plotly: mapas interativos para Web CRAN Task View: Analysis of Spatial Data https://cran.r-project.org/web/views/Spatial.html
  • 77. Métodos de visualização ● Incremental – Cada linha de código adiciona camadas de informação. – Ex: plot, cartography ● Não incremental – Cada bloco de código é um mapa – Ex: lattice, ggplot2, ggspatial, tmap
  • 78. Método Incremental ● Abrir uma tela de mapa maior (a do Rstudio é muito pequena) dev.new(width=10, height=10)
  • 79. plot(srtm_abc_sirgas2000, cex.axis=0.6, main ="ABC Paulista") Camada Tamanho do texto na grade de coordenadas Título Como instalamos o pacote “raster”, usará a função plot( ) desse pacote para as camadas raster
  • 80. Método Incremental ● Parâmetros específicos para grades de coordenadas axis( ) ● Parâmetros específicos para título title( )
  • 82. plot(st_geometry(mun_abc), border="gray30", lwd=2, add=TRUE) Geometria da camada Cor da borda do polígono AdicionarLargura da borda
  • 84. 657 cores nomeadas em http://www.stat.columbia.edu/~tzheng/files/Rcolor.pdf
  • 85. ● Adicionar a hidrografia plot(st_geometry(hidrografia_abc_sirgas2000), col=4, add=TRUE) Geometria da camada cor azul adicionar
  • 86. ● Adicionar os poços plot(st_geometry(sf_pocos_abc), pch=20, col="deeppink", cex=0.4, add=TRUE) Geometria da camada cor adicionarsímbolo tamanho
  • 88. Argumentos úteis para formatos vetoriais Classe Argumento Significado Pontos pch Símbolo col Cor bg Cor de preenchimento cex Tamanho do símbolo Linhas col Cor lwd Largura da linha lty Tipo de linha Polígonos col Cor de preenchimento ou de hashuras border Cor da borda lwd Largura da borda density Densidade de hashuras angle Ângulo de hashuras
  • 90. text(st_coordinates(st_centroid(mun_abc)), mun_abc$NM_MUNICIP, cex=0.7) Coordenadas dos centróides dos polígonos Coluna com os nomes Tamanho da fonte
  • 91. text(locator(1), "Serra do mar", cex=0.7) Posição interativa Tamanho da fonte Texto
  • 92. ● Adicionando escala com a função scalebar( ) do pacote raster scalebar(10, xy=click(), type="bar", divs=4, below="Km", cex=0.7) distância posição interativa tipo de escala divisões texto tamanho do texto
  • 93. ● Adicionando rosa dos ventos install.packages("prettymapr") library(prettymapr) addnortharrow("bottomright", scale = 0.5) tamanhoposição O pacote prettymapr também possui opções avançadas para adicionar escalas gráficas
  • 96. Atividade 3 Modificar o mapa incremental com as seguintes alterações: ● Dobrar o tamanho de fonte dos eixos de coordenadas ● Limites municipais com borda de cor preta ● Hidrografia com linha pontilhada ● Pontos de poços de cor amarela e formato quadrado ● Nome dos municípios apenas em Santo André e São Bernardo do Campo, colocados manualmente com a função locator ● Seta de norte no canto superior direito Obs: submeter código e imagem
  • 97. Mapas temáticos não incrementais Pacote tmap ● Incorpora métodos de: – sf (Simple Features) – ggplot2: gráficos gerais – RColorBrewer: paletas de cores para mapas – classInt: classificação de intervalos – leaflet: mapas web interativos ● Fluxo de programação – Fontes: tm_shape(dados, vetor ou raster) – Elementos: ex: tm_polygons( ) + tm_grid( )
  • 99. Elementos Desenho tm_polygons Polígonos com bordas tm_fill Polígonos sem bordas tm_borders Bordas dos polígonos tm_symbols Pontos (símbolos) tm_lines Linhas tm_raster Raster tm_text Rótulos tm_basemap Mapa de fundo (ex: OpenStreetMaps) tm_bubbles Símbolos proporcionais tm_iso Isolinhas (curvas de nível) tm_rgb Imagem
  • 100. Acessórios Desenho tm_grid Grade de coordenadas tm_scale_bar Escala tm_compass Seta de norte tm_credits Caixa de texto tm_logo Logo institucional tm_xlab Eixo de longitude tm_ylab Eixo de latitude Mais elementos e informações: help("tmap-element") vignette("tmap-getstarted")
  • 101. dev.new(width=10, height=10) tm_shape(setores_abc_censo) + tm_grid(alpha = 0.2, labels.rot = c(0,90), labels.inside.frame = FALSE) + tm_fill(col = "Renda", style = "quantile", palette = "YlOrBr") + Transparência Rotação do texto (horizontal,vertical) Coordenadas fora do mapa Grade Polígonos sem borda Classificação por quantil Paleta de cores do ColorBrewer
  • 103. Seleção amigável para deficientes visuais de cores (como o daltonismo) https://www.r-graph-gallery.com/38-rcolorbrewers-palettes/
  • 104. dev.new(width=10, height=10) tm_shape(setores_abc_censo) + tm_grid(alpha = 0.2, labels.rot = c(0,90), labels.inside.frame = FALSE) + tm_fill(col = "Renda", style = "quantile", palette = "YlOrBr") + tm_compass(position = c("right","top")) + tm_scale_bar() + tm_credits("Projeção SIRGAS 2000 n Fonte: Censo IBGE(2010) n Classificacao por quantis") + tm_layout(main.title = "Renda no ABC", main.title.position = "center", outer.margins = 0.05) Transparência Rotação do texto (horizontal,vertical) Coordenadas fora do mapa Grade Polígonos sem borda Classificação por quantil Paleta de cores do ColorBrewer Seta de norte Escala Texto Título
  • 106. dev.new(width=10, height=10) tm_shape(srtm_abc_sirgas2000) + tm_raster(breaks = c(0,200,400,600,800,1000,1200)) + tm_legend(title = "Elevacao (m)") + tm_grid(alpha = 0, labels.rot = c(0,90), labels.inside.frame = FALSE) + tm_shape(mun_abc) + tm_borders(col = "gray30", lwd = 2) + tm_add_legend(type = "line", col = "gray30", labels = "Limites municipais") + tm_shape(hidrografia_abc_sirgas2000) + tm_lines(col = "blue") + tm_add_legend(type = "line", col = "blue", labels = "Hidrografia") + tm_shape(sf_pocos_abc) + tm_symbols(shape = 20, col = "deeppink", scale = 0.2) + tm_add_legend(type = "symbol", shape = 20, col = "deeppink", labels = "Pocos") + tm_shape(mun_abc) + tm_text("NM_MUNICIP", size = 0.5) + tm_compass(position = c("right","top")) + tm_scale_bar() + tm_credits("Projecao SIRGAS 2000 n Fonte: IBGE, NASA") + tm_layout(main.title = "ABC", main.title.position = "center", legend.outside = TRUE) Combinação de camadas
  • 108. Mapas Interativos tmap_mode("view") tm_shape(setores_abc_censo) + tm_fill(col = "Renda", style = "quantile", popup.vars = c("Pessoas", "Renda")) + tm_scale_bar() Para retornar ao modo normal de visualização: tmap_mode(“plot”) Informações ao clicar no mapaCor Classificação
  • 110. Atividades para a próxima semana •Em grupo: - Fazer um mapa de localização para o trabalho final usando o pacote tmap (submeter código e figura) •Individual: - Leitura de um artigo com análise espacial de dados vetoriais, relacionado ao tema do projeto final (para atividade no início da próxima aula)
