1. ESTUDO DOS GERADORES
ELÉTRICOS
Professor Marco Antonio

2. EstudodosGeradores

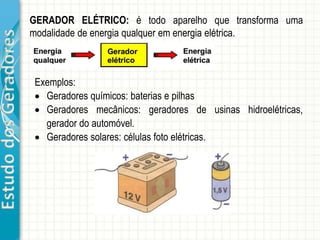

GERADOR ELÉTRICO: é todo aparelho que transforma uma
modalidade de energia qualquer em energia elétrica.
Exemplos:
 Geradores químicos: baterias e pilhas
 Geradores mecânicos: geradores de usinas hidroelétricas,
gerador do automóvel.
 Geradores solares: células foto elétricas.

3. EstudodosGeradores

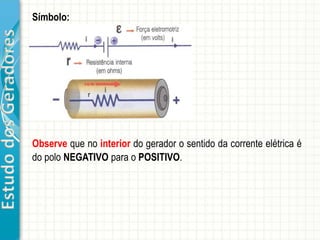

Observe que no interior do gerador o sentido da corrente elétrica é
do polo NEGATIVO para o POSITIVO.
Símbolo:

4. EstudodosGeradores
 A e B são os terminais do gerador.
 A Barra maior é o polo positivo (+).
 A Barra menor é o polo negativo (–).
 E(ou ε) é a força eletromotriz (fem). Podemos dizer que E é a ddp
total do gerador.
 r é a resistência interna do gerador.
 i é a corrente fornecida pelo gerador.
 U é a ddp fornecida pelo gerador.

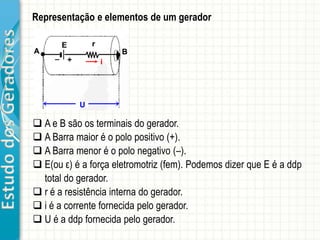

Representação e elementos de um gerador

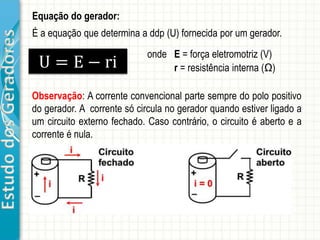

5. EstudodosGeradores Equação do gerador:
U = E − ri
onde E = força eletromotriz (V)
r = resistência interna (Ω)
É a equação que determina a ddp (U) fornecida por um gerador.
Observação: A corrente convencional parte sempre do polo positivo
do gerador. A corrente só circula no gerador quando estiver ligado a
um circuito externo fechado. Caso contrário, o circuito é aberto e a
corrente é nula.

6. EstudodosGeradores
Observações:
- A corrente de curto-circuito (icc) ocorre quando os terminais do
gerador são ligados por um fio de resistência desprezível.
- Neste caso, a corrente elétrica correspondente é máxima,
provocando um aquecimento do gerador.

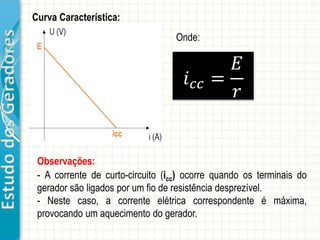

Curva Característica:
𝑖 𝑐𝑐 =
𝐸
𝑟
Onde:

7. EstudodosGeradores
Pelo princípio da conservação da energia, a Energia total é igual à
soma da Energia Dissipada com a Energia utilizada, ou seja:
Balanço energético no Gerador:
Pt = Pu + Pd
onde:
Potência Total:
Pt = E. i
Potência Útil:
Pu = U. i
Potência Dissipada:
Pd = r. i2

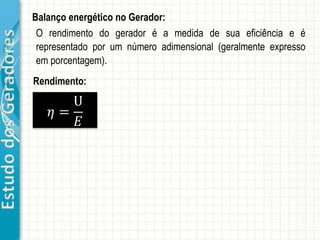

8. EstudodosGeradores Balanço energético no Gerador:
Rendimento:
𝜂 =
U
𝐸
O rendimento do gerador é a medida de sua eficiência e é
representado por um número adimensional (geralmente expresso
em porcentagem).

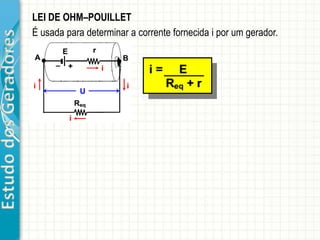

9. EstudodosGeradores LEI DE OHM–POUILLET
É usada para determinar a corrente fornecida i por um gerador.

10. EstudodosGeradores APLICAÇÕES
ER1- Um gerador elétrico, de fem 100 V e resistência interna 2 Ω,
alimenta um resistor de resistência R. Sabendo-se que a ddp entre
os terminais do gerador é de 80V, calcule:
a) itensidade da corrente no circuito;
b) o valor de R;
c) o rendimento do gerador elétrico.
ER5- A figura mostra a curva característica de um gerador elétrico.
Determine:
a) A fem E e a corrente de curto-
circuito do gerador;
b) resistência interna do gerador;
c) ddp nos terminais do gerador
quando ele é ligado a um resistor de
resistência R = 8 Ω.

11. EstudodosGeradores APLICAÇÕES
ER3- Dado o circuito da figura, determine os potenciais elétricos nos
pontos A e B.
ER2- No circuito esquematizado, o gerador elétrico o amperímetro
são ideais. Com a chave Ch aberta, amperímetro indica 2 A, e com
ela fechada, marca 2,2 A. Determine o valor da resistência R.

12. EstudodosGeradores APLICAÇÕES
1. Um gerador apresenta uma curva característica, conforme
representado abaixo. Calcule a força eletromotriz e a resistência
interna do gerador.
a) 100 V; 10 Ω
b) 50 V; 5 Ω
c) 200 V; 20 Ω
d) 100 V; 5 Ω
e)200 V; 10 Ω
2. Um gerador elétrico tem força eletromotriz igual a 1,5 V e
resistência interna igual a 0,10 Ω. Entre seus terminais liga-se um
condutor cuja resistência é igual a 0,65 Ω. Nessas condições, qual é
a diferença de potencial entre os terminais do gerador?

13. EstudodosGeradores APLICAÇÕES

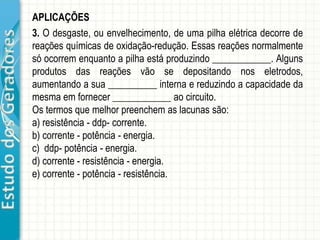

3. O desgaste, ou envelhecimento, de uma pilha elétrica decorre de
reações químicas de oxidação-redução. Essas reações normalmente
só ocorrem enquanto a pilha está produzindo ____________. Alguns
produtos das reações vão se depositando nos eletrodos,
aumentando a sua __________ interna e reduzindo a capacidade da
mesma em fornecer ____________ ao circuito.
Os termos que melhor preenchem as lacunas são:
a) resistência - ddp- corrente.
b) corrente - potência - energia.
c) ddp- potência - energia.
d) corrente - resistência - energia.
e) corrente - potência - resistência.

14. EstudodosGeradores APLICAÇÕES

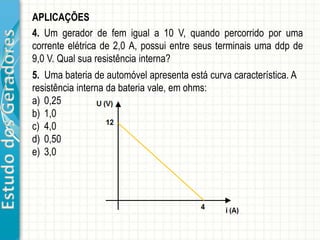

4. Um gerador de fem igual a 10 V, quando percorrido por uma
corrente elétrica de 2,0 A, possui entre seus terminais uma ddp de
9,0 V. Qual sua resistência interna?
5. Uma bateria de automóvel apresenta está curva característica. A
resistência interna da bateria vale, em ohms:
a) 0,25
b) 1,0
c) 4,0
d) 0,50
e) 3,0

15. EstudodosGeradores APLICAÇÕES

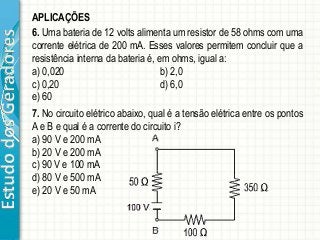

6. Uma bateria de 12 volts alimenta um resistor de 58 ohms com uma
corrente elétrica de 200 mA. Esses valores permitem concluir que a
resistência interna da bateria é, em ohms, igual a:
a) 0,020 b) 2,0
c) 0,20 d) 6,0
e) 60
7. No circuito elétrico abaixo, qual é a tensão elétrica entre os pontos
A e B e qual é a corrente do circuito i?
a) 90 V e 200 mA
b) 20 V e 200 mA
c) 90 V e 100 mA
d) 80 V e 500 mA
e) 20 V e 50 mA

16. EstudodosGeradores APLICAÇÕES

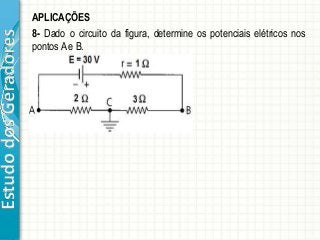

8- Dado o circuito da figura, determine os potenciais elétricos nos
pontos A e B.
