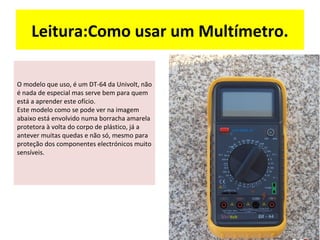

6. Leitura:Como usar um Multímetro.
O modelo que uso, é um DT-64 da Univolt, não
é nada de especial mas serve bem para quem
está a aprender este ofício.
Este modelo como se pode ver na imagem
abaixo está envolvido numa borracha amarela
protetora à volta do corpo de plástico, já a
antever muitas quedas e não só, mesmo para
proteção dos componentes electrónicos muito
sensíveis.
7. Aqui encontramos um quadrante com várias opções à escolha, para as
selecionar basta rodar o seletor.
O quadrante encontra-se dividido em várias partes, correspondentes
ao que o multímetro pode medir, no meu caso, ele pode medir,
tensões, intensidades, resistências, frequência, temperatura,
capacidades, testar díodos etc.
Para o que se viu mais atrás, vai nos interessar apenas, as tensões,
intensidades, resistências, e por ventura temperatura, se bem que
não tem assim muito que saber.
Um dado muito importante e que importa reter, é que sempre que
vamos efetuar uma medição, seja de corrente seja de tensão,
devemos de saber o seguinte:
-- Se é CC ou CA, e escolher adequadamente no seletor.
-- Ter uma vaga ideia do valor máximo possível que vamos medir, para
que quando se vá medir se escolha o valor do seletor mais próximo do
que vamos medir. Por exemplo se formos medir 20V devemos de
escolher sempre o divisor mais perto, sempre para cima, ou seja neste
caso temos exatamente o valor 20V no seletor, mas não vamos
escolher, vamos optar pelo seguro e escolher o 200V. O procedimento
é sempre este, seja que valor for, se não temos a certeza escolhes o
maior no seletor e vamos por indução em erro, Se for numa fonte de
alimentação o divisor mais usado é o de 20V, pois as tensões são de
12V, 5V e 3.3V, neste caso o divisor de CC.
-- Também é importante que se coloque as pontas de prova no sítio
correto.

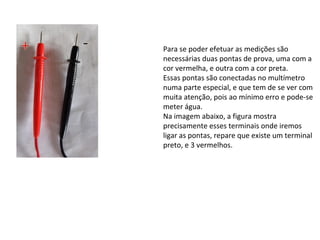

8. Para se poder efetuar as medições são
necessárias duas pontas de prova, uma com a
cor vermelha, e outra com a cor preta.
Essas pontas são conectadas no multímetro
numa parte especial, e que tem de se ver com
muita atenção, pois ao mínimo erro e pode-se
meter água.
Na imagem abaixo, a figura mostra
precisamente esses terminais onde iremos
ligar as pontas, repare que existe um terminal
preto, e 3 vermelhos.
9. Quando se efetua uma medição coloca-se sempre a ponta de prova preta no terminal que diz COM, e nunca a movemos da li, pois a ponta
que se move consoante o que vamos medir é a vermelha.
O facto de termos amperes de um lado e Volts/Ohms/frequência deve-se á principalmente á necessidade de que os amperes medem-se em
serie e os volts em paralelo.
Da esquerda para a direita, o podemos ver um A por cima do terminal, e que nos diz que temos de medir amperes usando aquele terminal,
mas tb nos indica em baixo que só aguenta até 20A durante 15segundos no máximo, e que não tem proteção de fusível, logo no campo de
medida do multímetro seja em CA ou CC quando vamos medir mais de 200mA devemos de conectar a ponta vermelha neste terminal, e
selecionar no quadrante os 20A respectivos.
A seguir a esse temos um terminal que diz mA, quando o que vamos medir é inferior a 200mA, devemos de conectar aqui a ponta de prova,
seja em CC ou CA, este está protegido por fusível, fusível este que pode fundir, e que mais à frente veremos como substituir.
Temos então o COM, onde ligamos a ponta de prova preta.
A seguir temos um único terminal que devemos de ligar quando vamos medir resistências, frequências ou tensões, tendo em atenção sempre
a tenção que vamos medir, aqui tb não importa que seja CC ou CA.
Penso que a parte das ligações e de como preparar o multímetro para a medição já foi abordada muito resumidamente.
Vou agora mostrar os 3 quadrantes que são mais usados

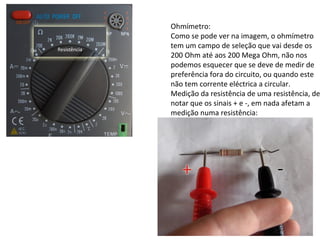

10. Ohmímetro:
Como se pode ver na imagem, o ohmímetro
tem um campo de seleção que vai desde os
200 Ohm até aos 200 Mega Ohm, não nos
podemos esquecer que se deve de medir de
preferência fora do circuito, ou quando este
não tem corrente eléctrica a circular.
Medição da resistência de uma resistência, de
notar que os sinais + e -, em nada afetam a
medição numa resistência:

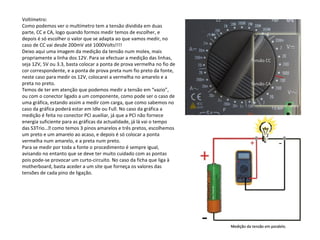

11. Voltímetro:
Como podemos ver o multímetro tem a tensão dividida em duas
parte, CC e CA, logo quando formos medir temos de escolher, e
depois é só escolher o valor que se adapta ao que vamos medir, no
caso de CC vai desde 200mV até 1000Volts!!!!
Deixo aqui uma imagem da medição da tensão num molex, mais
propriamente a linha dos 12V. Para se efectuar a medição das linhas,
seja 12V, 5V ou 3.3, basta colocar a ponta de prova vermelha no fio de
cor correspondente, e a ponta de prova preta num fio preto da fonte,
neste caso para medir os 12V, colocarei a vermelha no amarelo e a
preta no preto.
Temos de ter em atenção que podemos medir a tensão em “vazio”,
ou com o conector ligado a um componente, como pode ser o caso de
uma gráfica, estando assim a medir com carga, que como sabemos no
caso da gráfica poderá estar em Idle ou Full. No caso da gráfica a
medição é feita no conector PCI auxiliar, já que a PCI não fornece
energia suficiente para as gráficas da actualidade, já lá vai o tempo
das S3Trio… como temos 3 pinos amarelos e três pretos, escolhemos
um preto e um amarelo ao acaso, e depois é só colocar a ponta
vermelha num amarelo, e a preta num preto.
Para se medir por toda a fonte o procedimento é sempre igual,
avisando no entanto que se deve ter muito cuidado com as pontas
pois pode-se provocar um curto-circuito. No caso da ficha que liga à
motherboard, basta aceder a um site que forneça os valores das
tensões de cada pino de ligação.

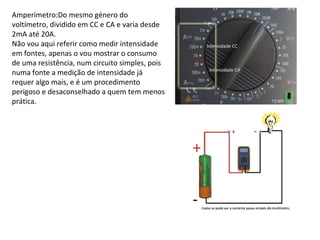

12. Amperímetro:Do mesmo género do
voltímetro, dividido em CC e CA e varia desde
2mA até 20A.
Não vou aqui referir como medir intensidade
em fontes, apenas o vou mostrar o consumo
de uma resistência, num circuito simples, pois
numa fonte a medição de intensidade já
requer algo mais, e é um procedimento
perigoso e desaconselhado a quem tem menos
prática.
