1. Geradores e Receptores elétricos Profº Anderson LESSA

2. GERADORES

3. GERADOR ELÉTRICO Dispositivo que transforma uma certa forma de energia em energia elétrica.

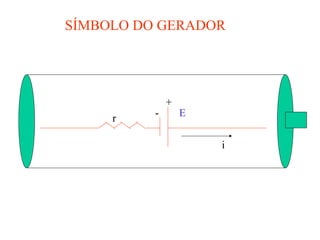

4. SÍMBOLO DO GERADOR E i + - r

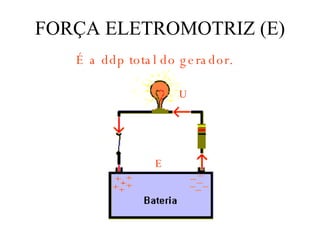

5. FORÇA ELETROMOTRIZ (E) É a ddp total do gerador. E U

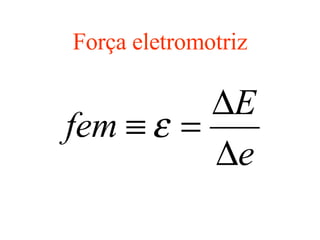

6. Força eletromotriz

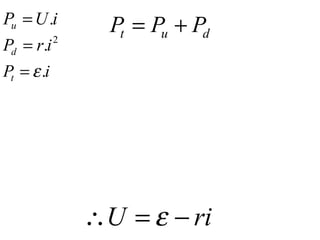

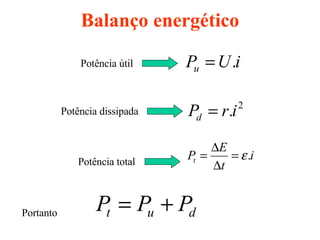

7. Balanço energético Potência útil Potência dissipada Potência total Portanto

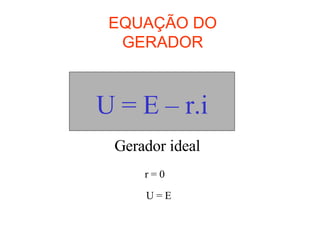

9. EQUAÇÃO DO GERADOR U = E – r.i Gerador ideal r = 0 U = E

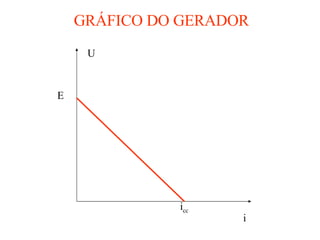

10. GRÁFICO DO GERADOR U i E i cc

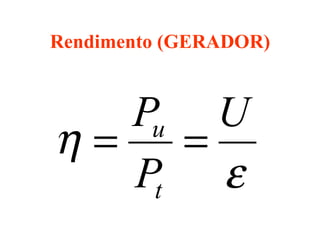

11. Rendimento (GERADOR)

12. RECEPTORES

13. RECEPTOR ELÉTRICO Dispositivo que transforma energia elétrica em outra modalidade de energia. # Inverso do gerador #

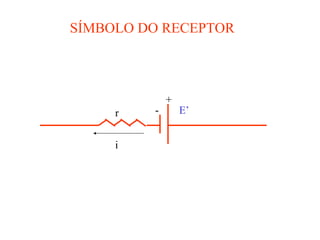

14. SÍMBOLO DO RECEPTOR E’ i + - r

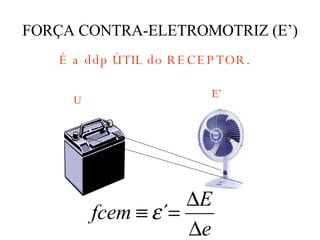

15. FORÇA CONTRA-ELETROMOTRIZ (E’) É a ddp ÚTIL do RECEPTOR. U E’

16. EQUAÇÃO DO RECEPTOR U = E’ + r.i

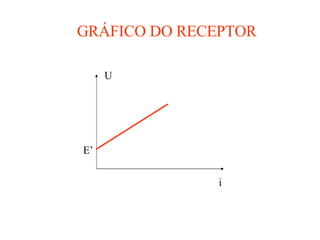

17. GRÁFICO DO RECEPTOR U i E’

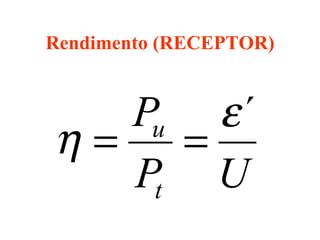

18. Rendimento (RECEPTOR)

19. EXERCÍCIOS DA APOSTILA

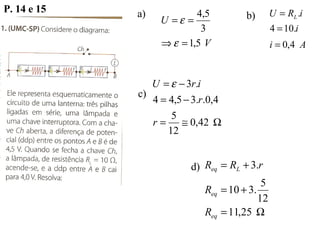

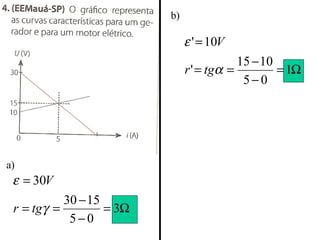

20. P. 14 e 15 a) b) c) d)

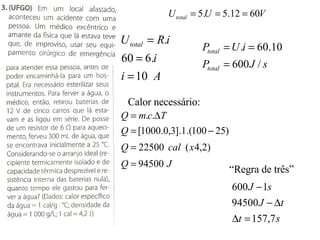

22. Calor necessário: “Regra de três”

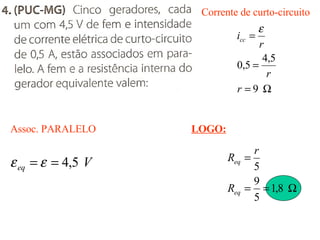

23. Assoc. PARALELO Corrente de curto-circuito LOGO:

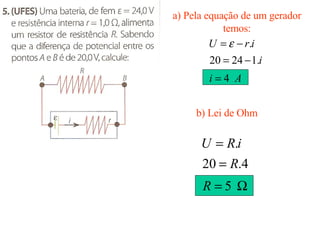

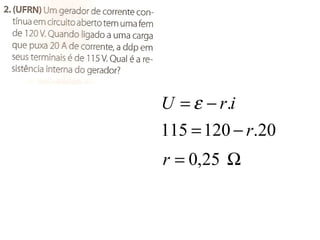

24. a) Pela equação de um gerador temos: b) Lei de Ohm

26. Alternativa d

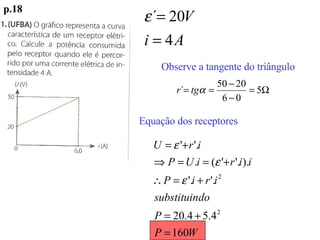

27. p.18 Observe a tangente do triângulo Equação dos receptores

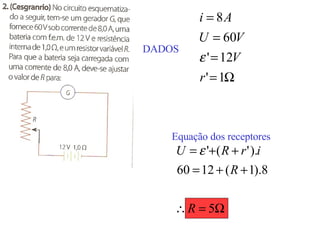

28. DADOS Equação dos receptores

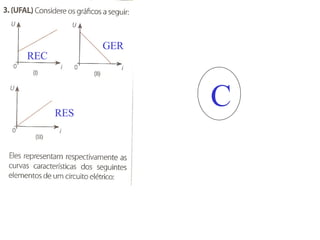

29. REC GER RES C

30. a) b)

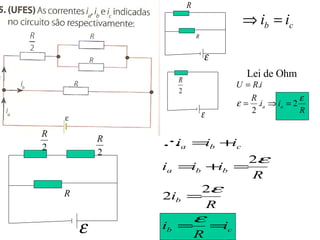

31. Lei de Ohm
