1) O documento discute conceitos básicos de eletricidade como corrente elétrica, tensão, resistência e potência. 2) A corrente elétrica é o movimento ordenado dos elétrons em um condutor e é medida em ampères. 3) A tensão elétrica é a pressão que faz os elétrons se movimentarem e é medida em volts.

1. Eletricidade Básica
POTÊNCIA ELÉTRICA

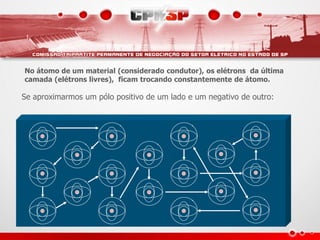

2. No átomo de um material (considerado condutor), os elétrons da última
camada (elétrons livres), ficam trocando constantemente de átomo.

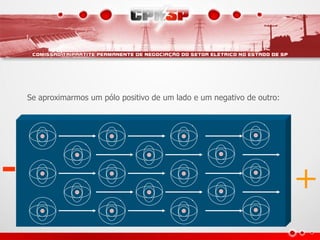

Se aproximarmos um pólo positivo de um lado e um negativo de outro:

3. Se aproximarmos um pólo positivo de um lado e um negativo de outro:
- +

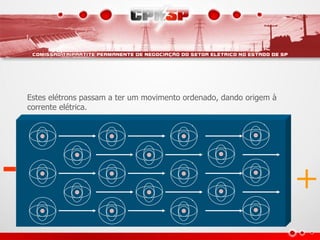

4. Estes elétrons passam a ter um movimento ordenado, dando origem à
corrente elétrica.
- +

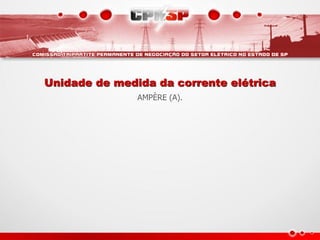

5. Unidade de medida da corrente elétrica
AMPÈRE (A).

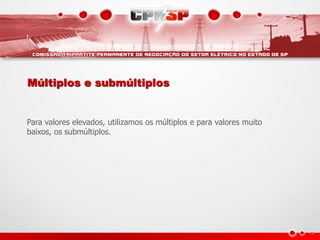

6. Múltiplos e submúltiplos
Para valores elevados, utilizamos os múltiplos e para valores muito
baixos, os submúltiplos.

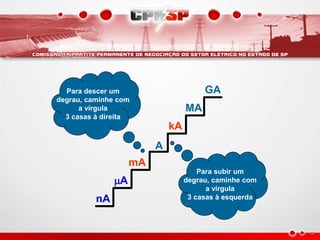

7. Para descer um GA
degrau, caminhe com
a vírgula MA
3 casas à direita
kA
A
mA
Para subir um
A degrau, caminhe com
a vírgula
nA 3 casas à esquerda

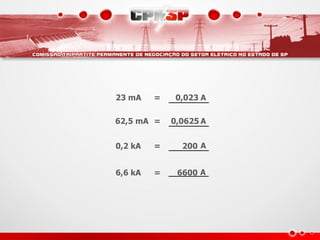

8. 23 mA = 0,023 A
62,5 mA = 0,0625 A
0,2 kA = 200 A
6,6 kA = 6600 A

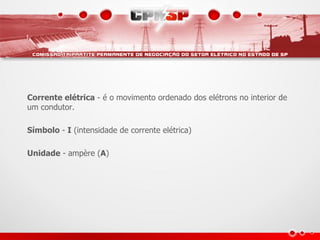

9. Corrente elétrica - é o movimento ordenado dos elétrons no interior de
um condutor.
Símbolo - I (intensidade de corrente elétrica)
Unidade - ampère (A)

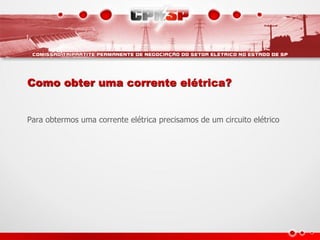

10. Como obter uma corrente elétrica?
Para obtermos uma corrente elétrica precisamos de um circuito elétrico

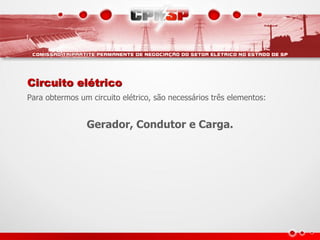

11. Circuito elétrico
Para obtermos um circuito elétrico, são necessários três elementos:
Gerador, Condutor e Carga.

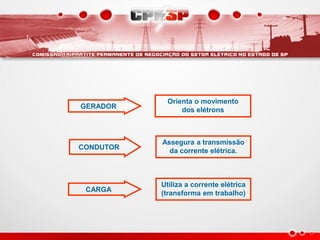

12. Orienta o movimento
GERADOR
dos elétrons
Assegura a transmissão
CONDUTOR da corrente elétrica.
Utiliza a corrente elétrica
CARGA
(transforma em trabalho)

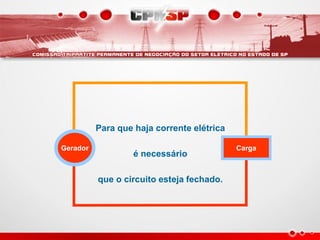

13. Para que haja corrente elétrica
Gerador Carga
é necessário
que o circuito esteja fechado.

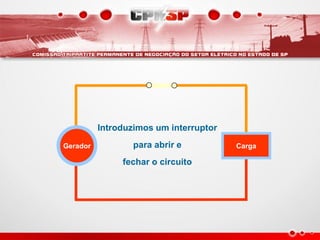

14. Introduzimos um interruptor
Gerador para abrir e Carga
fechar o circuito

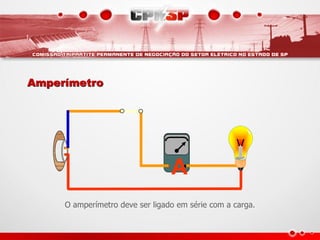

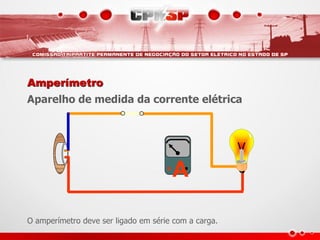

15. Amperímetro
Aparelho de medida da corrente elétrica
A
O amperímetro deve ser ligado em série com a carga.

16. Amperímetro
A
O amperímetro deve ser ligado em série com a carga.

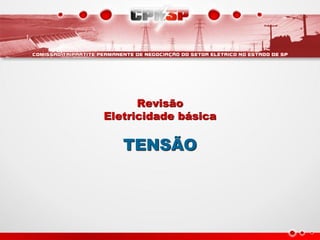

17. Revisão
Eletricidade básica
TENSÃO

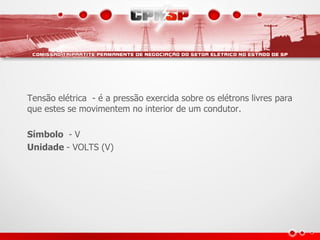

18. Tensão elétrica - é a pressão exercida sobre os elétrons livres para
que estes se movimentem no interior de um condutor.
Símbolo - V
Unidade - VOLTS (V)

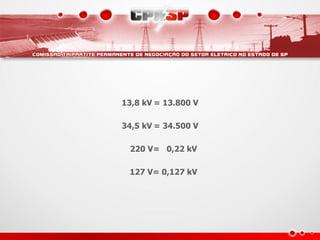

19. 13,8 kV = 13.800 V
34,5 kV = 34.500 V
220 V= 0,22 kV
127 V= 0,127 kV

20. Aparelho de
medida da tensão elétrica

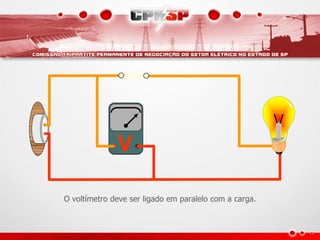

21. V
O voltímetro deve ser ligado em paralelo com a carga.

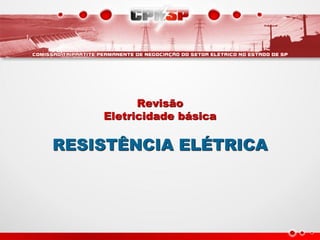

22. Revisão
Eletricidade básica
RESISTÊNCIA ELÉTRICA

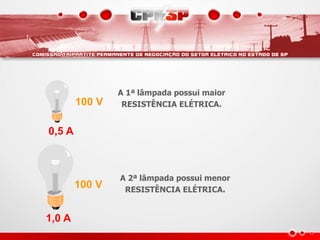

23. A 1ª lâmpada possui maior
100 V RESISTÊNCIA ELÉTRICA.
0,5 A
A 2ª lâmpada possui menor
100 V RESISTÊNCIA ELÉTRICA.
1,0 A

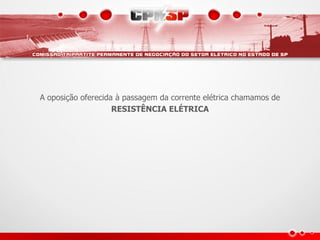

24. A oposição oferecida à passagem da corrente elétrica chamamos de
RESISTÊNCIA ELÉTRICA

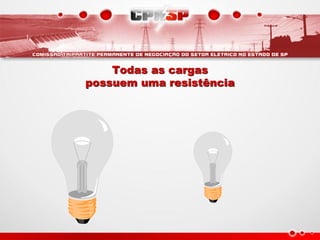

25. Todas as cargas
possuem uma resistência

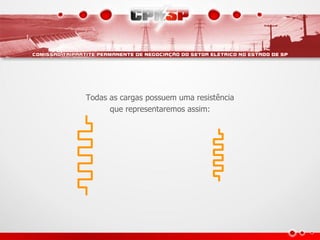

26. Todas as cargas possuem uma resistência
que representaremos assim:

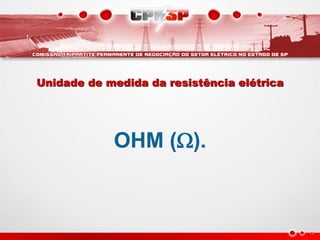

27. Unidade de medida da resistência elétrica
OHM ().

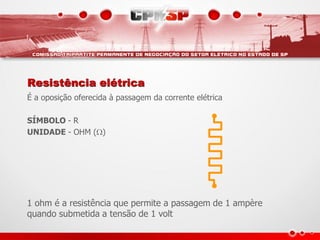

28. Resistência elétrica
É a oposição oferecida à passagem da corrente elétrica
SÍMBOLO - R
UNIDADE - OHM ()
1 ohm é a resistência que permite a passagem de 1 ampère
quando submetida a tensão de 1 volt

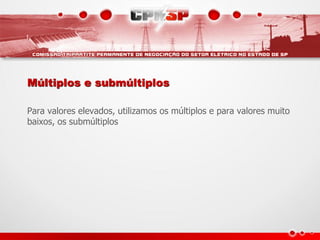

29. Múltiplos e submúltiplos
Para valores elevados, utilizamos os múltiplos e para valores muito
baixos, os submúltiplos

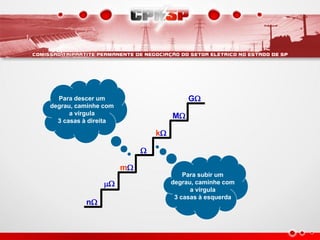

30. Para descer um G
degrau, caminhe com
a vírgula M
3 casas à direita
k

m
Para subir um
 degrau, caminhe com
a vírgula
3 casas à esquerda
n

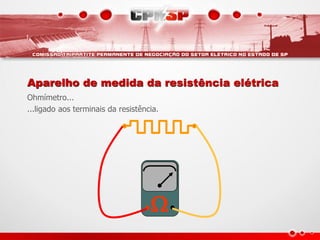

31. Aparelho de medida da resistência elétrica
Ohmímetro...
...ligado aos terminais da resistência.


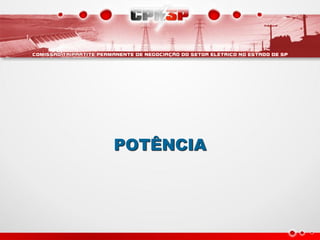

32. POTÊNCIA

33. Capacidade de produzir trabalho

34. Fazendo a analogia com duas pessoas as duas são capazes de realizar trabalho
200 kg 50 kg

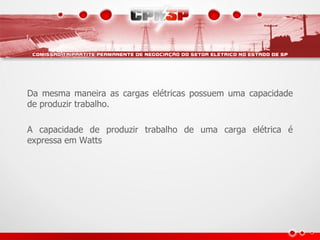

35. Da mesma maneira as cargas elétricas possuem uma capacidade
de produzir trabalho.
A capacidade de produzir trabalho de uma carga elétrica é
expressa em Watts

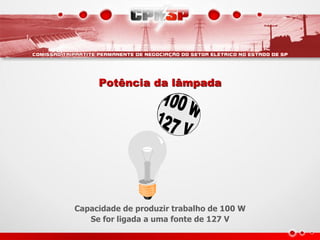

36. Potência da lâmpada
Capacidade de produzir trabalho de 100 W
Se for ligada a uma fonte de 127 V

37. Potência da lâmpada
Capacidade de produzir trabalho de 100 W
Se for ligada a uma fonte de 220 V

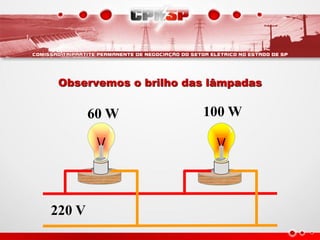

38. Observemos o brilho das lâmpadas
60 W 100 W
220 V

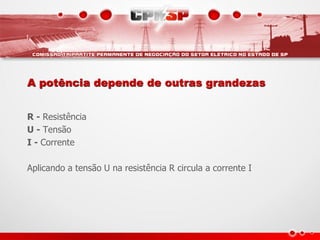

39. A potência depende de outras grandezas
R - Resistência
U - Tensão
I - Corrente
Aplicando a tensão U na resistência R circula a corrente I

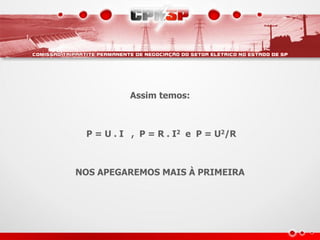

40. Assim temos:
P = U . I , P = R . I2 e P = U2/R
NOS APEGAREMOS MAIS À PRIMEIRA

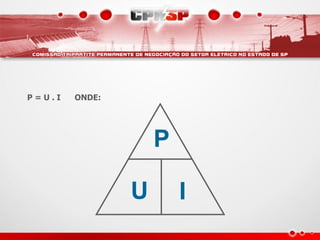

41. P=U.I ONDE:
P
U I

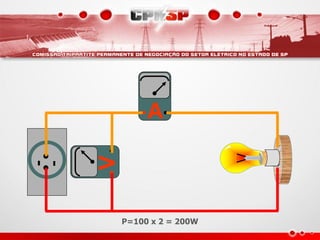

42. V A
P=100 x 2 = 200W

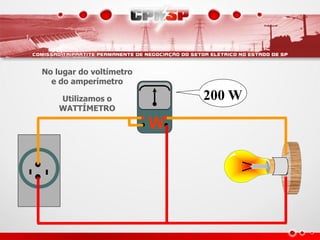

43. No lugar do voltímetro
e do amperímetro
Utilizamos o 200 W
WATTÍMETRO
W

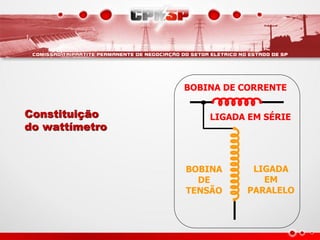

44. BOBINA DE CORRENTE
Constituição LIGADA EM SÉRIE
do wattímetro
BOBINA LIGADA
DE EM
TENSÃO PARALELO

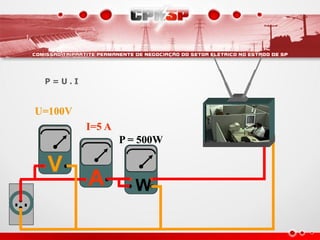

45. P=U.I
U=100V
I=5 A
P = 500W
V
A W

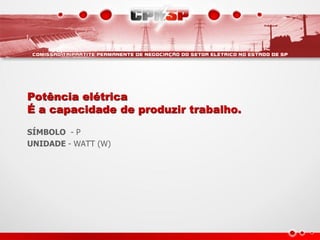

46. Potência elétrica
É a capacidade de produzir trabalho.
SÍMBOLO - P
UNIDADE - WATT (W)

47. Múltiplos e Submúltiplos
Para valores elevados, utilizamos
os múltiplos e para valores muito
GW
baixos, os submúltiplos.
MW
Para descer um
kW
degrau, caminhe com
a vírgula W
3 casas à direita Para subir um
mW degrau, caminhe com
a vírgula
W 3 casas à esquerda
nW
