1.  GERADORES ELETRICOS
 USINAS GERADORAS DE
ENERGIA ELETRICA
 CIRCUITOS ELETRICOS
Desenvolvido por:
Jailson Silva

2. Geradores elétricos são aparelhos que convertem energia,
o nome gerador elétrico sugere um conceito muito errado
pois a energia não é gerada e sim transformada, pois o
Princípio da Conservação de energia seria violado.
O gerador ideal é um gerador capaz de fornecer às cargas
elétricas que o atravessam toda a energia gerada,
a tensão elétrica medida entre seus polos leva o nome de
f.e.m. força eletromotriz, e será representada por E.

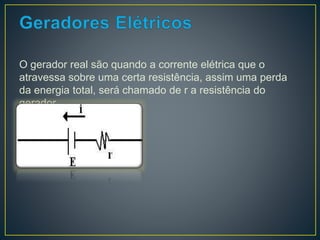

3. O gerador real são quando a corrente elétrica que o
atravessa sobre uma certa resistência, assim uma perda
da energia total, será chamado de r a resistência do
gerador.

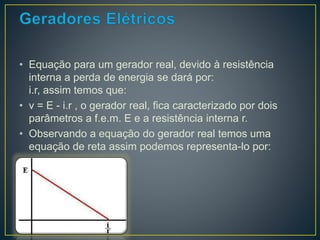

4. • Equação para um gerador real, devido à resistência
interna a perda de energia se dará por:
i.r, assim temos que:
• v = E - i.r , o gerador real, fica caracterizado por dois
parâmetros a f.e.m. E e a resistência interna r.
• Observando a equação do gerador real temos uma
equação de reta assim podemos representa-lo por:

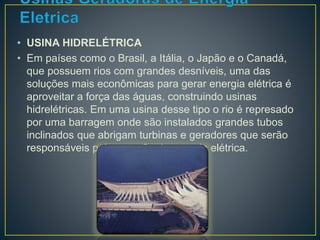

5. • USINA HIDRELÉTRICA
• Em países como o Brasil, a Itália, o Japão e o Canadá,
que possuem rios com grandes desníveis, uma das
soluções mais econômicas para gerar energia elétrica é
aproveitar a força das águas, construindo usinas
hidrelétricas. Em uma usina desse tipo o rio é represado
por uma barragem onde são instalados grandes tubos
inclinados que abrigam turbinas e geradores que serão
responsáveis pela geração de energia elétrica.

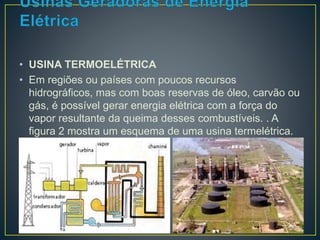

6. • USINA TERMOELÉTRICA
• Em regiões ou países com poucos recursos
hidrográficos, mas com boas reservas de óleo, carvão ou
gás, é possível gerar energia elétrica com a força do
vapor resultante da queima desses combustíveis. . A
figura 2 mostra um esquema de uma usina termelétrica.

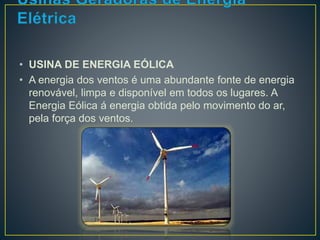

7. • USINA DE ENERGIA EÓLICA
• A energia dos ventos é uma abundante fonte de energia
renovável, limpa e disponível em todos os lugares. A
Energia Eólica á energia obtida pelo movimento do ar,
pela força dos ventos.

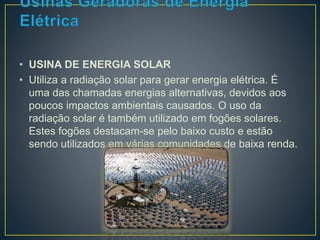

8. • USINA DE ENERGIA SOLAR
• Utiliza a radiação solar para gerar energia elétrica. É
uma das chamadas energias alternativas, devidos aos
poucos impactos ambientais causados. O uso da
radiação solar é também utilizado em fogões solares.
Estes fogões destacam-se pelo baixo custo e estão
sendo utilizados em várias comunidades de baixa renda.

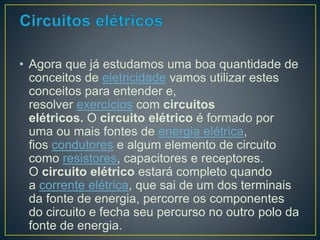

9. • Agora que já estudamos uma boa quantidade de
conceitos de eletricidade vamos utilizar estes
conceitos para entender e,
resolver exercícios com circuitos
elétricos. O circuito elétrico é formado por
uma ou mais fontes de energia elétrica,
fios condutores e algum elemento de circuito
como resistores, capacitores e receptores.
O circuito elétrico estará completo quando
a corrente elétrica, que sai de um dos terminais
da fonte de energia, percorre os componentes
do circuito e fecha seu percurso no outro polo da
fonte de energia.

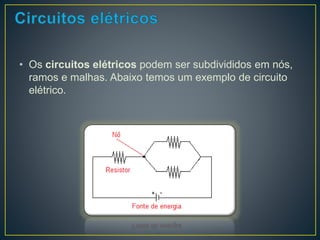

10. • Os circuitos elétricos podem ser subdivididos em nós,
ramos e malhas. Abaixo temos um exemplo de circuito
elétrico.

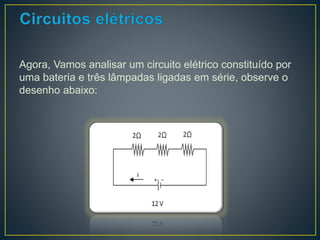

11. Agora, Vamos analisar um circuito elétrico constituído por
uma bateria e três lâmpadas ligadas em série, observe o
desenho abaixo:

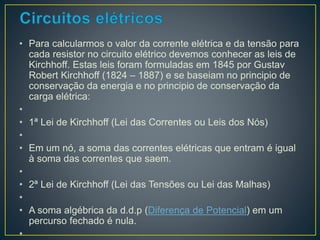

12. • Para calcularmos o valor da corrente elétrica e da tensão para
cada resistor no circuito elétrico devemos conhecer as leis de
Kirchhoff. Estas leis foram formuladas em 1845 por Gustav
Robert Kirchhoff (1824 – 1887) e se baseiam no principio de
conservação da energia e no principio de conservação da
carga elétrica:
•
• 1ª Lei de Kirchhoff (Lei das Correntes ou Leis dos Nós)
•
• Em um nó, a soma das correntes elétricas que entram é igual
à soma das correntes que saem.
•
• 2ª Lei de Kirchhoff (Lei das Tensões ou Lei das Malhas)
•
• A soma algébrica da d.d.p (Diferença de Potencial) em um
percurso fechado é nula.
•

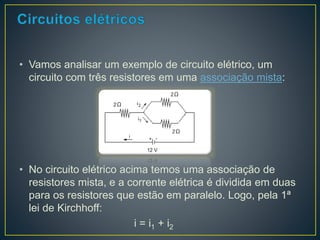

13. • Vamos analisar um exemplo de circuito elétrico, um
circuito com três resistores em uma associação mista:
• No circuito elétrico acima temos uma associação de
resistores mista, e a corrente elétrica é dividida em duas
para os resistores que estão em paralelo. Logo, pela 1ª
lei de Kirchhoff:
i = i1 + i2

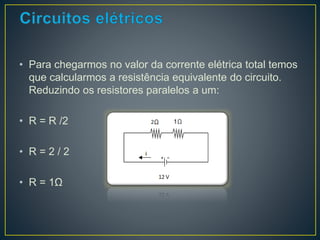

14. • Para chegarmos no valor da corrente elétrica total temos
que calcularmos a resistência equivalente do circuito.
Reduzindo os resistores paralelos a um:
• R = R /2
• R = 2 / 2
• R = 1Ω

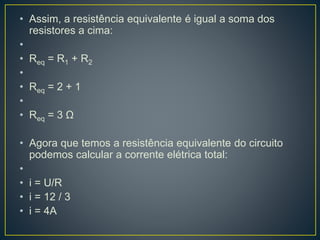

15. • Assim, a resistência equivalente é igual a soma dos
resistores a cima:
•
• Req = R1 + R2
•
• Req = 2 + 1
•
• Req = 3 Ω
• Agora que temos a resistência equivalente do circuito
podemos calcular a corrente elétrica total:
•
• i = U/R
• i = 12 / 3
• i = 4A

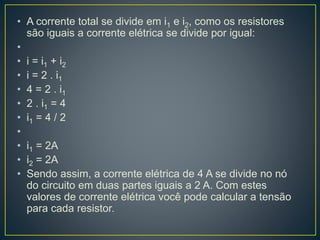

16. • A corrente total se divide em i1 e i2, como os resistores
são iguais a corrente elétrica se divide por igual:
•
• i = i1 + i2
• i = 2 . i1
• 4 = 2 . i1
• 2 . i1 = 4
• i1 = 4 / 2
•
• i1 = 2A
• i2 = 2A
• Sendo assim, a corrente elétrica de 4 A se divide no nó
do circuito em duas partes iguais a 2 A. Com estes
valores de corrente elétrica você pode calcular a tensão
para cada resistor.
