O documento discute os conceitos de dilatação térmica em sólidos e líquidos. A dilatação térmica ocorre quando as partículas que compõem um corpo se movimentam mais ou menos com o aumento ou diminuição da temperatura, causando aumento ou diminuição do volume do corpo. A variação no comprimento, área ou volume de um corpo devido à variação de temperatura depende do coeficiente de dilatação e da variação de temperatura.

1. FÍSICA
Prof. Amilcar

2. DILATAÇÃO
TÉRMICA

3. DILATAÇÕES E CONTRAÇÕES
Todos os corpos se dilatam ou se
contraem com o aumento ou a redução
da temperatura.

4. DILATAÇÕES E CONTRAÇÕES

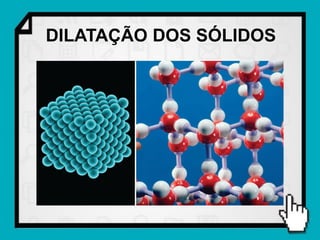

5. DILATAÇÃO DOS SÓLIDOS

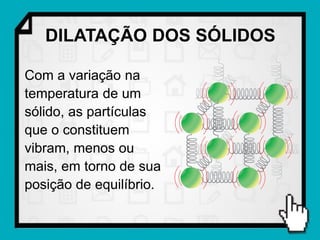

6. DILATAÇÃO DOS SÓLIDOS
Com a variação na
temperatura de um
sólido, as partículas
que o constituem
vibram, menos ou
mais, em torno de sua
posição de equilíbrio.

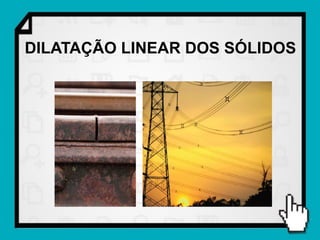

7. DILATAÇÃO LINEAR DOS SÓLIDOS

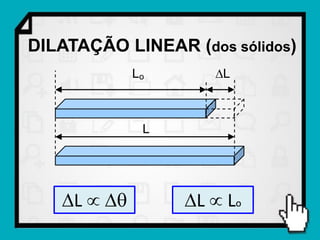

8. DILATAÇÃO LINEAR (dos sólidos)
Lo L
L
L   L  Lo

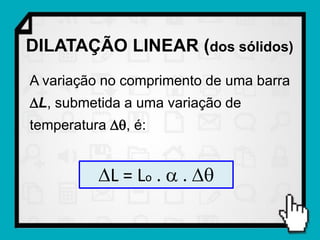

9. DILATAÇÃO LINEAR (dos sólidos)
A variação no comprimento de uma barra
L, submetida a uma variação de
temperatura , é:

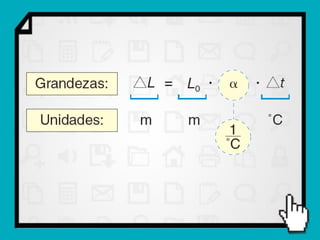

L = Lo .  . 

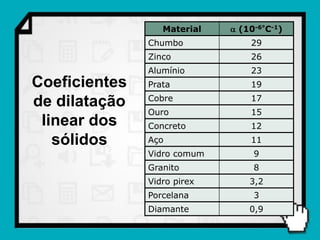

11. Material  (10-6°C-1)
Chumbo 29
Zinco 26
Alumínio 23
Coeficientes Prata 19
Cobre 17
de dilatação
Ouro 15
linear dos Concreto 12
sólidos Aço 11
Vidro comum 9
Granito 8
Vidro pirex 3,2
Porcelana 3
Diamante 0,9

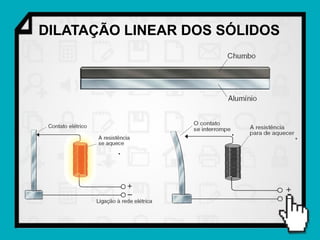

12. DILATAÇÃO LINEAR DOS SÓLIDOS
. .
.

13. DILATAÇÃO SUPERFICIAL
DOS SÓLIDOS

14. DILATAÇÃO SUPERFICIAL
A dilatação de alguns corpos, como azulejos e
blocos de concreto, é mais perceptível em duas
dimensões.

15. DILATAÇÃO SUPERFICIAL
S
S0
S
0

S   S  So

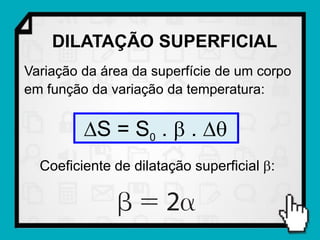

16. DILATAÇÃO SUPERFICIAL
Variação da área da superfície de um corpo
em função da variação da temperatura:
S = S0 .  . 
Coeficiente de dilatação superficial :

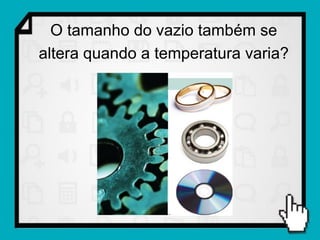

17. O tamanho do vazio também se
altera quando a temperatura varia?

18. DILATAÇÃO VOLUMÉTRICA
DOS SÓLIDOS

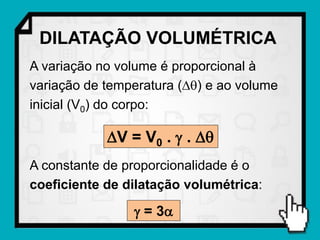

19. DILATAÇÃO VOLUMÉTRICA
A variação no volume é proporcional à
variação de temperatura () e ao volume
inicial (V0) do corpo:
V = V0 .  . 
A constante de proporcionalidade é o
coeficiente de dilatação volumétrica:
 = 3

20. DILATAÇÃO DOS LÍQUIDOS

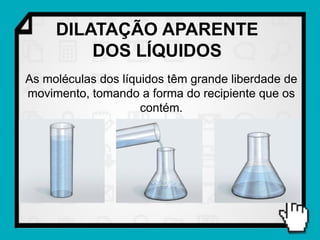

21. DILATAÇÃO APARENTE
DOS LÍQUIDOS
As moléculas dos líquidos têm grande liberdade de
movimento, tomando a forma do recipiente que os
contém.

22. DILATAÇÃO APARENTE
DOS LÍQUIDOS
Chumbo Éter
Zinco Gasolina
Vidro (pirex) Glicerina
Tungstênio Mercúrio

23. DILATAÇÃO APARENTE
DOS LÍQUIDOS
Quando aquecido, o líquido se dilata. O mesmo
acontece com o recipiente em que ele está.

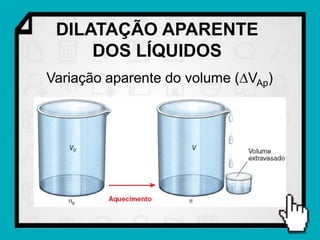

24. DILATAÇÃO APARENTE
DOS LÍQUIDOS
Variação aparente do volume (VAp)

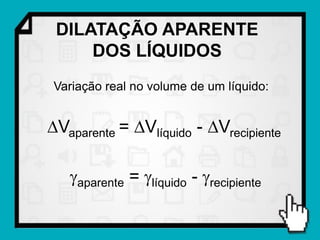

25. DILATAÇÃO APARENTE
DOS LÍQUIDOS
Variação real no volume de um líquido:
Vaparente = Vlíquido - Vrecipiente
aparente = líquido - recipiente

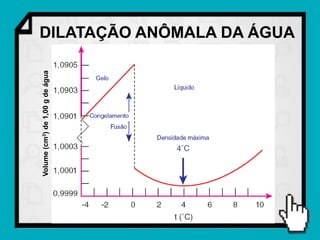

26. Volume (cm3) de 1,00 g de água
DILATAÇÃO ANÔMALA DA ÁGUA

27. DILATAÇÃO ANÔMALA DA ÁGUA
A dilatação da água durante seu resfriamento explica a
formação de lagos em que apenas a superfície se congela.

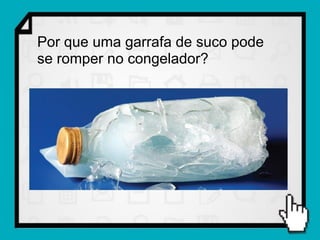

28. Por que uma garrafa de suco pode
se romper no congelador?
