1. FÍSICA
Prof. Amilcar

2. CORRENTE ELÉTRICA
E
RESISTORES

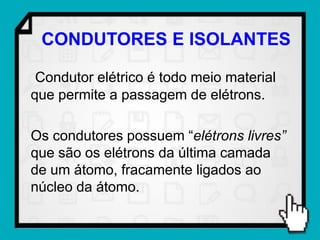

3. CONDUTORES E ISOLANTES
Condutor elétrico é todo meio material
que permite a passagem de elétrons.
Os condutores possuem “elétrons livres”
que são os elétrons da última camada
de um átomo, fracamente ligados ao
núcleo da átomo.

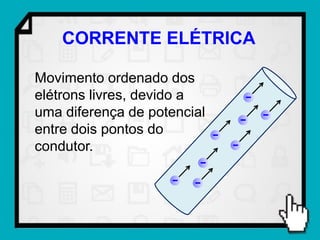

4. CORRENTE ELÉTRICA
Movimento ordenado dos
elétrons livres, devido a
uma diferença de potencial
entre dois pontos do
condutor.

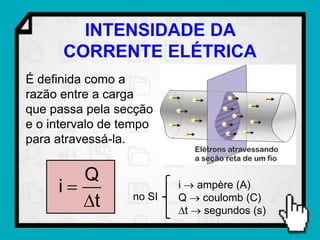

5. INTENSIDADE DA
CORRENTE ELÉTRICA
É definida como a
razão entre a carga
que passa pela secção
e o intervalo de tempo
para atravessá-la.
Q
i i  ampère (A)
t no SI Q  coulomb (C)
t  segundos (s)

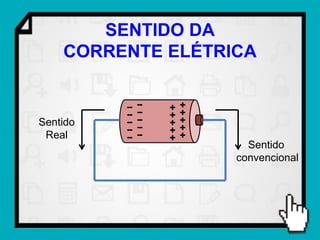

6. SENTIDO DA
CORRENTE ELÉTRICA
Sentido
Real
Sentido
convencional

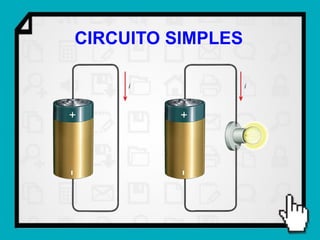

7. CIRCUITO SIMPLES

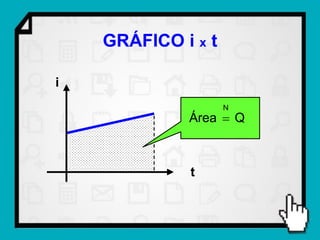

8. GRÁFICO i x t
i
N
Área  Q
t

9. Uma quantidade de carga de 240 coulomb
passa uniformemente pela secção transversal de
um fio condutor durante um minuto. Qual a
intensidade da corrente elétrica nesse condutor ?
Q = 240 C Q 240
i 
t = 1 min = 60 s t 60
i  4A

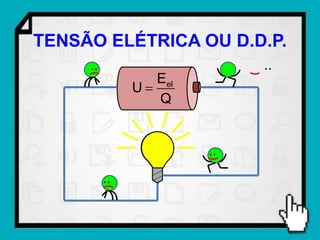

10. TENSÃO ELÉTRICA OU D.D.P.
.. ..
Eel
U
Q
..
..

11. POTÊNCIA ELÉTRICA
A grandeza física potência, determina a
rapidez com que uma máquina realiza
trabalho ou consome energia. Assim,
pode-se escrever:
E P –potência ( (W)
P- potência W)

P= i . U E––corrente elétrica (A)
i energia (J)
t t – ddp ou (s)
U – tempo tensão (V)

12. RESISTORES

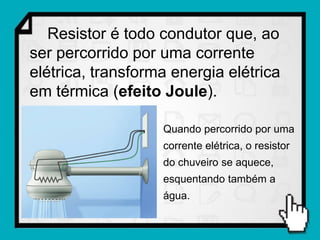

13. Resistor é todo condutor que, ao
ser percorrido por uma corrente
elétrica, transforma energia elétrica
em térmica (efeito Joule).
Quando percorrido por uma
corrente elétrica, o resistor
do chuveiro se aquece,
esquentando também a
água.

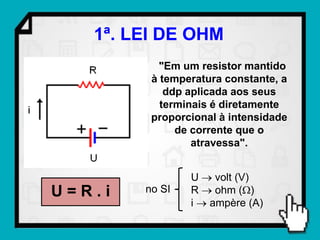

14. 1ª. LEI DE OHM
"Em um resistor mantido
à temperatura constante, a
ddp aplicada aos seus
terminais é diretamente
proporcional à intensidade
de corrente que o
atravessa".
U  volt (V)
U=R.i no SI R  ohm ()
i  ampère (A)

15. CONDUTORES ÔHMICOS
São os condutores que
apresentam o mesmo
valor de resistência
elétrica para diferentes
valores de tensão.

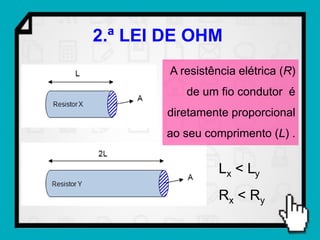

17. 2.ª LEI DE OHM
A resistência elétrica (R)
de um fio condutor é
diretamente proporcional
ao seu comprimento (L) .
Lx < Ly
Rx < R y

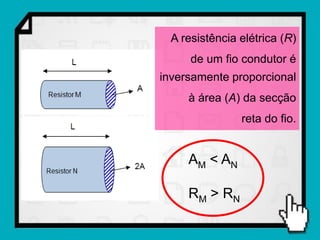

18. A resistência elétrica (R)
de um fio condutor é
inversamente proporcional
à área (A) da secção
reta do fio.
AM < AN
R M > RN

19. A relação entre a resistência, o
comprimento e a secção reta de
um fio é expressa por:
L – comprimento  m
L
R A – área de secção transversal  m²
 – resistividade do material  .m
A R – resistência  

20. Resistividade de alguns
materiais (Ω  m) a 20 °C
Prata 1,6  10−8
Cobre 1,7  10−8
Alumínio 2,7  10−8
Ferro 9,7  10−8
Chumbo 22  10−8
Vidro 109 a 1013
Quartzo 7,5  1017
Borracha dura 1013 a 1015

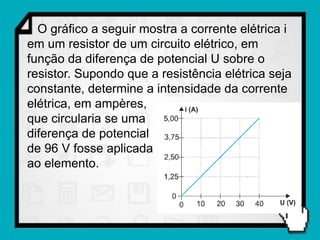

21. O gráfico a seguir mostra a corrente elétrica i
em um resistor de um circuito elétrico, em
função da diferença de potencial U sobre o
resistor. Supondo que a resistência elétrica seja
constante, determine a intensidade da corrente
elétrica, em ampères,
que circularia se uma
diferença de potencial
de 96 V fosse aplicada
ao elemento.

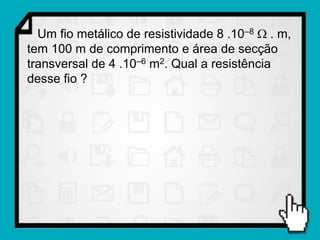

22. Um fio metálico de resistividade 8 .10–8  . m,
tem 100 m de comprimento e área de secção
transversal de 4 .10–6 m2. Qual a resistência
desse fio ?
