1. Slides
Abertura:
Aproveitando os efeitos da dilatação térmica
Capítulo 1:
Dilatação linear dos sólidos
Capítulo 2:
Dilatação superficial dos sólidos
Capítulo 3:
Dilatação volumétrica dos sólidos

3. Capítulo 1
Dilatação linear dos sólidos

4. Dilatações e contrações
Todos os
corpos se
dilatam ou se
contraem com
o aumento ou a
redução da
temperatura.

5. Dilatações e contrações
O quanto um corpo se dilata ou se contrai depende do estado físico
do corpo e do material de que ele é feito.

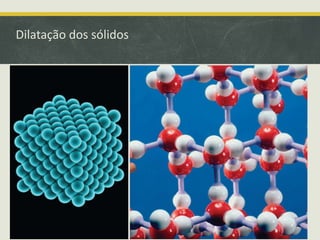

7. Dilatação dos sólidos

8. Dilatação dos sólidos

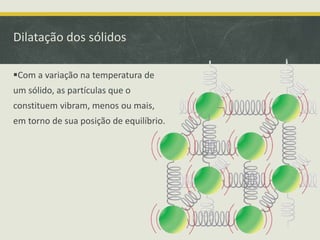

Com a variação na temperatura de
um sólido, as partículas que o
constituem vibram, menos ou mais,
em torno de sua posição de equilíbrio.

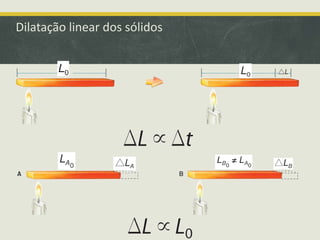

9. Dilatação linear dos sólidos

10. Dilatação linear dos sólidos
A variação no comprimento de uma barra DL, submetida a uma
variação de temperatura Dt, é:

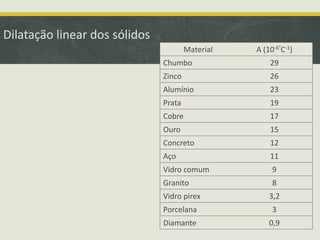

11. Dilatação linear dos sólidos
Material A (10-6°C-1)
Chumbo 29
Zinco 26
Alumínio 23
Prata 19
Cobre 17
Ouro 15
Concreto 12
Aço 11
Vidro comum 9
Granito 8
Vidro pirex 3,2
Porcelana 3
Diamante 0,9

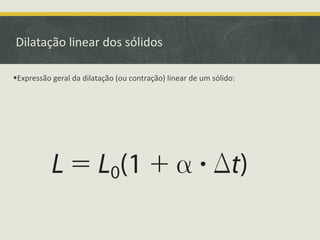

12. Dilatação linear dos sólidos
Expressão geral da dilatação (ou contração) linear de um sólido:

13. Dilatação linear dos sólidos
.
.
.

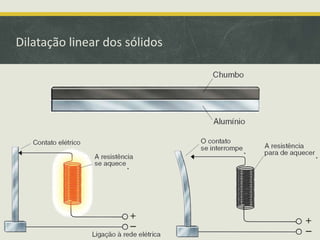

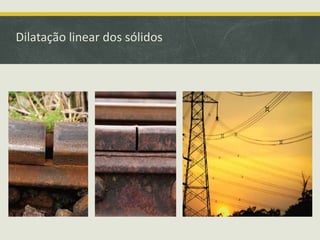

14. Dilatação linear dos sólidos

15. Já sabe responder?
É possível que o tempo se dilate
com a variação da temperatura?

16. Capítulo 2
Dilatação superficial dos sólidos

17. Dilatações e contrações em mais de
uma dimensão

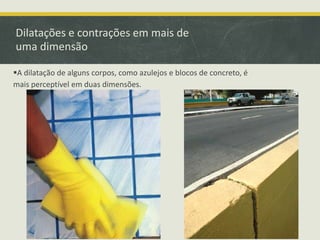

A dilatação de alguns corpos, como azulejos e blocos de concreto, é
mais perceptível em duas dimensões.

18. Dilatações e contrações em mais de
uma dimensão

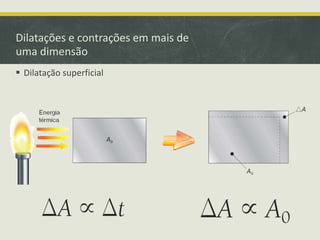

 Dilatação superficial

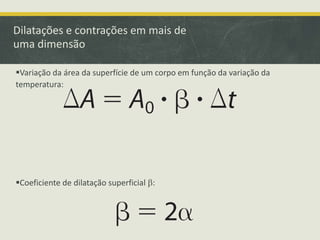

19. Dilatações e contrações em mais de
uma dimensão
Variação da área da superfície de um corpo em função da variação da
temperatura:
Coeficiente de dilatação superficial b:

20. Dilatações e contrações em mais de
uma dimensão
Expressão geral da dilatação (ou contração) superficial de um sólido:

21. Dilatações e contrações em mais de
uma dimensão
O espelho de um telescópio como o Keck, no Havaí,
apresenta espaços entre os espelhos que o compõem,
para prevenir os efeitos da dilatação térmica.

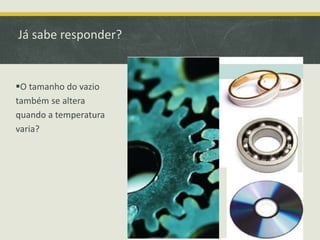

22. Já sabe responder?
O tamanho do vazio
também se altera
quando a temperatura
varia?

23. Capítulo 3
Dilatação volumétrica dos sólidos

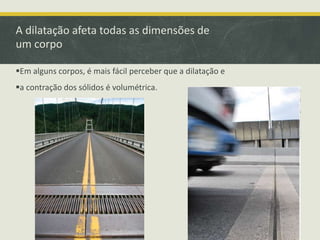

24. A dilatação afeta todas as dimensões de
um corpo
Em alguns corpos, é mais fácil perceber que a dilatação e
a contração dos sólidos é volumétrica.

25. A dilatação afeta todas as dimensões de
um corpo

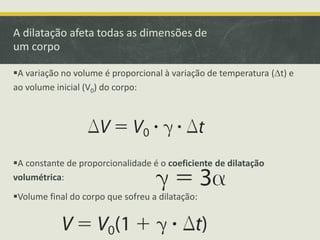

A variação no volume é proporcional à variação de temperatura (Dt) e
ao volume inicial (V0) do corpo:
A constante de proporcionalidade é o coeficiente de dilatação
volumétrica:
Volume final do corpo que sofreu a dilatação:

26. A dilatação afeta todas as dimensões de
um corpo

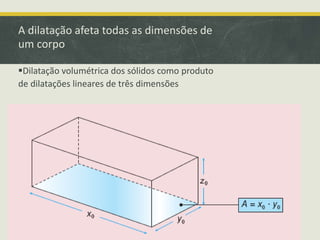

Dilatação volumétrica dos sólidos como produto
de dilatações lineares de três dimensões

27. A dilatação afeta todas as dimensões de um corpo

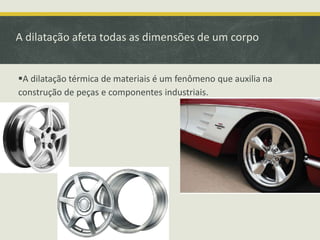

A dilatação térmica de materiais é um fenômeno que auxilia na
construção de peças e componentes industriais.

28. Já sabe responder?
Por que não convém construir uma casa grudada à do
vizinho?

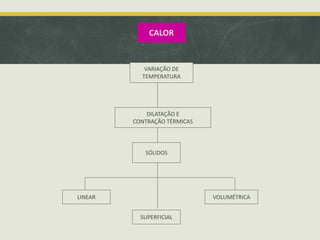

29. CALOR
VARIAÇÃO DE
TEMPERATURA
DILATAÇÃO E
CONTRAÇÃO TÉRMICAS
SÓLIDOS
LINEAR VOLUMÉTRICA
SUPERFICIAL
