O documento discute grandezas escalares e vetoriais, explicando que grandezas escalares são representadas por intensidade e unidade de medida, enquanto grandezas vetoriais também incluem direção e sentido. Ele apresenta exemplos de grandezas escalares e vetoriais e métodos para somar vetores, como o método do poligonal e do paralelogramo.

1. Grandeza Escalar e Vetorial WWW.fisicaatual.com.br

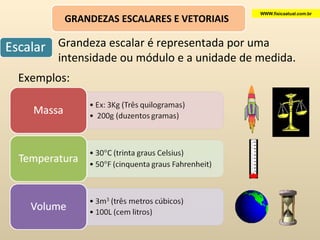

2. Grandeza escalar é representada por uma intensidade ou módulo e a unidade de medida. Exemplos: WWW.fisicaatual.com.br GRANDEZAS ESCALARES E VETORIAIS

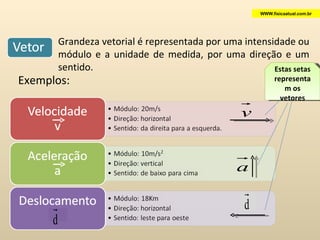

3. Grandeza vetorial é representada por uma intensidade ou módulo e a unidade de medida, por uma direção e um sentido. Exemplos: Estas setas representam os vetores WWW.fisicaatual.com.br

4. Toda direção apresenta dois sentidos: WWW.fisicaatual.com.br Módulo Sentido Direção da Reta Suporte Módulo Sentido Direção da Reta Suporte

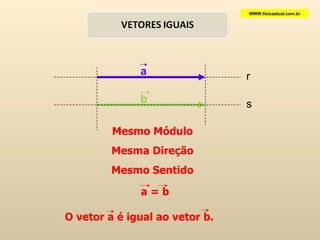

5. a b r s Mesmo Módulo Mesma Direção Mesmo Sentido WWW.fisicaatual.com.br a = b O vetor a é igual ao vetor b.

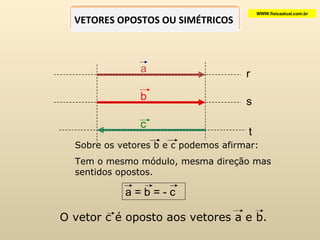

6. WWW.fisicaatual.com.br a b r s c t Sobre os vetores b e c podemos afirmar: Tem o mesmo módulo, mesma direção mas sentidos opostos. a = b = - c O vetor c é oposto aos vetores a e b. VETORES OPOSTOS OU SIMÉTRICOS

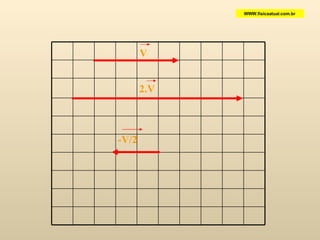

7. V 2.V -V/2 WWW.fisicaatual.com.br

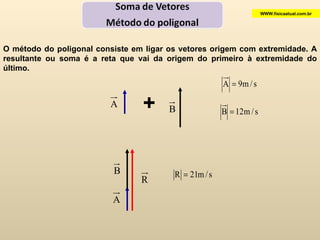

8. O método do poligonal consiste em ligar os vetores origem com extremidade. A resultante ou soma é a reta que vai da origem do primeiro à extremidade do último. WWW.fisicaatual.com.br +

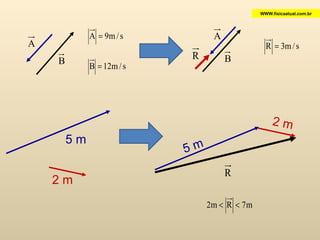

9. 5 m 2 m 5 m 2 m WWW.fisicaatual.com.br

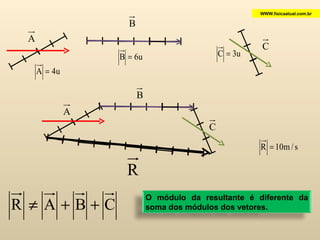

10. WWW.fisicaatual.com.br O módulo da resultante é diferente da soma dos módulos dos vetores.

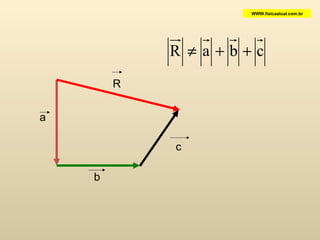

11. c R WWW.fisicaatual.com.br a b

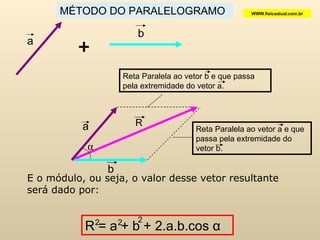

12. E o módulo, ou seja, o valor desse vetor resultante será dado por: MÉTODO DO PARALELOGRAMO b + WWW.fisicaatual.com.br R a b α R = a + b + 2.a.b.cos α 2 2 2 Reta Paralela ao vetor b e que passa pela extremidade do vetor a. Reta Paralela ao vetor a e que passa pela extremidade do vetor b. a

13. Vamos efetuar a soma dos vetores acima pelo método do poligonal: Vamos efetuar a soma dos vetores acima pelo método do paralelogramo: WWW.fisicaatual.com.br + Os dois métodos dão o mesmo resultado

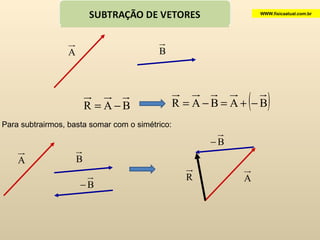

14. Para subtrairmos, basta somar com o simétrico: WWW.fisicaatual.com.br

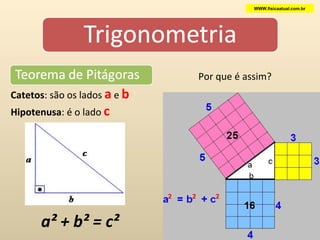

15. Catetos : são os lados a e b Hipotenusa : é o lado c a² + b² = c² Por que é assim? WWW.fisicaatual.com.br

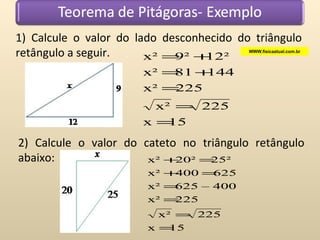

16. 1) Calcule o valor do lado desconhecido do triângulo retângulo a seguir. 2) Calcule o valor do cateto no triângulo retângulo abaixo: WWW.fisicaatual.com.br

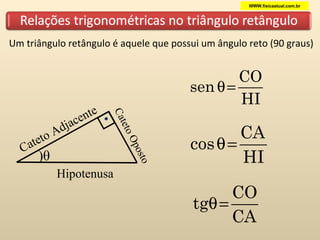

17. Um triângulo retângulo é aquele que possui um ângulo reto (90 graus) Cateto Adjacente Cateto Oposto Hipotenusa WWW.fisicaatual.com.br ) θ

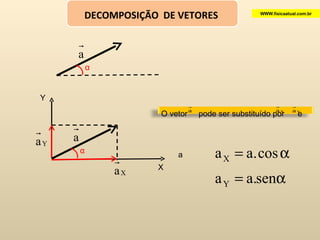

18. α α X Y a WWW.fisicaatual.com.br DECOMPOSIÇÃO DE VETORES O vetor pode ser substituído por e
