Interpretação de curvas e loops em ventilação mecânica

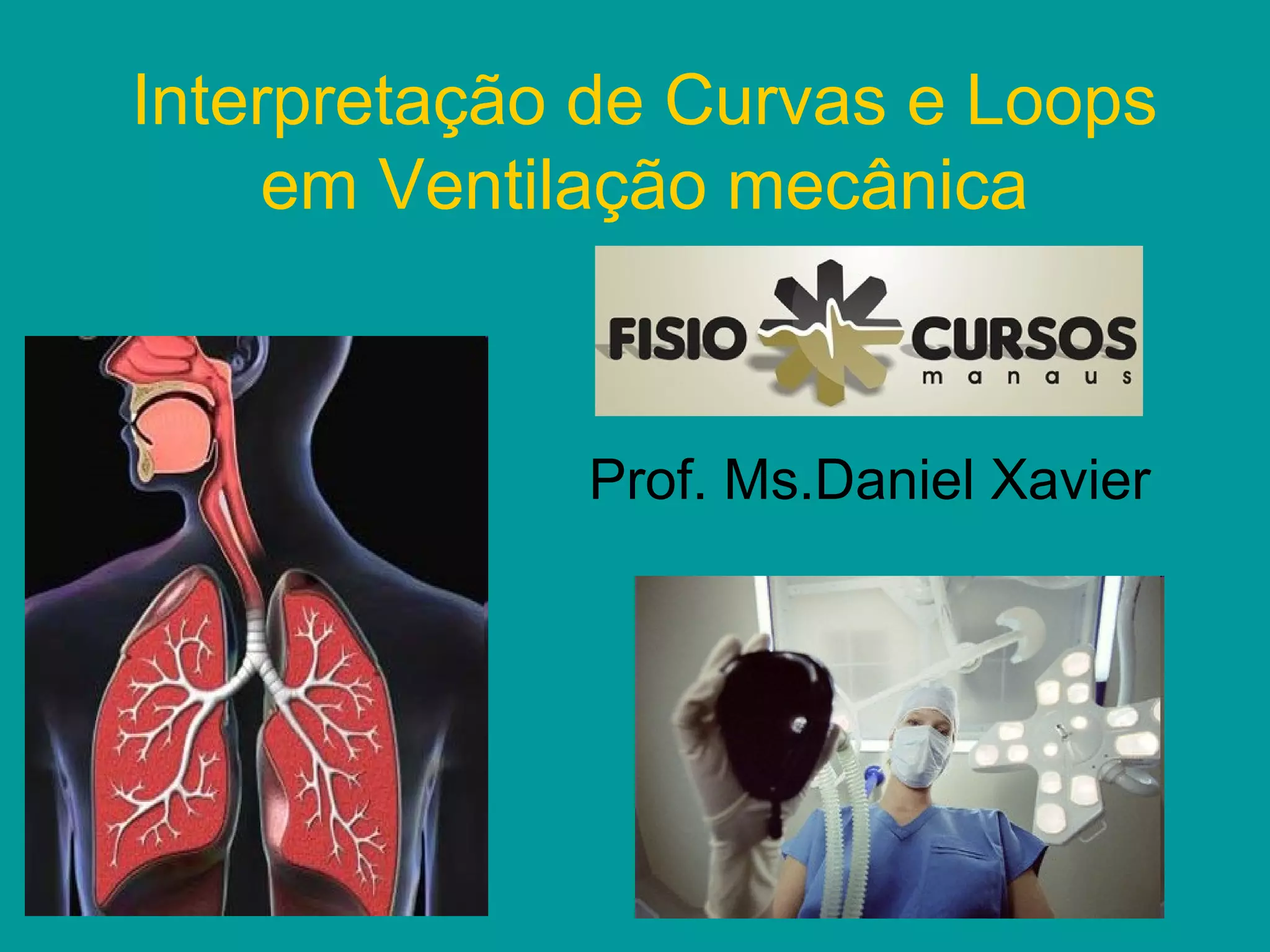

- 1. Interpretação de Curvase Loops em Ventilação mecânica Prof. Ms.Daniel Xavier

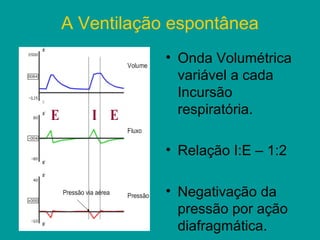

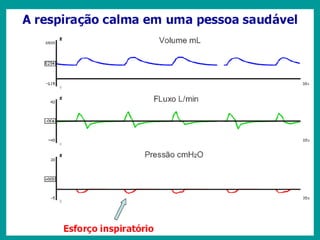

- 2. A Ventilação espontânea • Onda Volumétrica variável a cada Incursão respiratória. • Relação I:E – 1:2 • Negativação da pressão por ação diafragmática.
- 4.

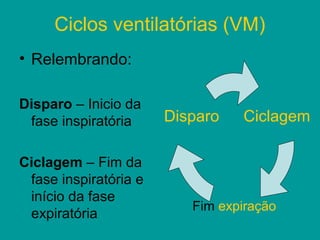

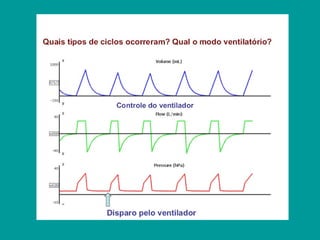

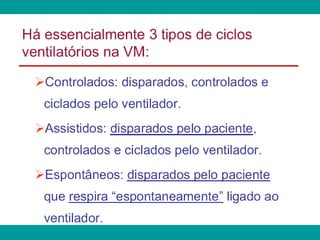

- 5. Ciclos ventilatórias (VM) •Relembrando: Disparo – Inicio da fase inspiratória Disparo Ciclagem Ciclagem – Fim da fase inspiratória e início da fase Fim expiração expiratória

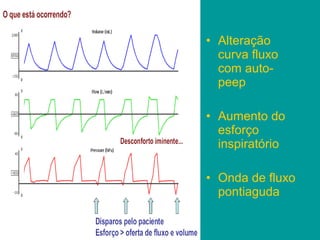

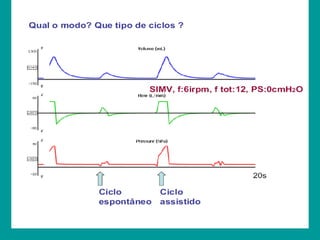

- 9. • Alteração curva fluxo com auto- peep • Aumento do esforço inspiratório • Onda de fluxo pontiaguda

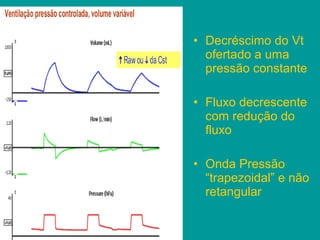

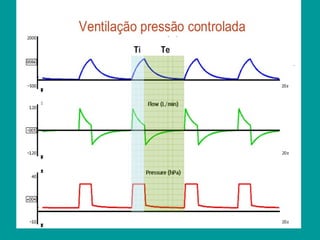

- 13. • Decréscimo doVt ofertado a uma pressão constante • Fluxo decrescente com redução do fluxo • Onda Pressão “trapezoidal” e não retangular
- 14. Estudo Gráfico Básico Interpretação gráfica básica

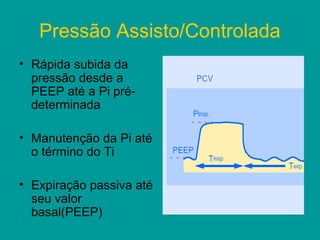

- 15. Pressão Assisto/Controlada • Rápidasubida da pressão desde a PEEP até a Pi pré- determinada • Manutenção da Pi até o término do Ti • Expiração passiva até seu valor basal(PEEP)

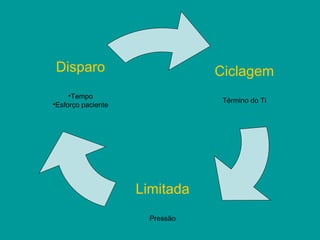

- 16. Disparo Ciclagem •Tempo Término do Ti •Esforço paciente Limitada Pressão
- 17.
- 18. Dispositivos Pressóricos • Pressãode pico • Pressão de platô • A/C – Volume • Pausa inspiratória • Fluxo zero • Peep

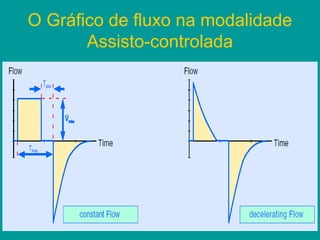

- 19. O Gráfico defluxo na modalidade Assisto-controlada

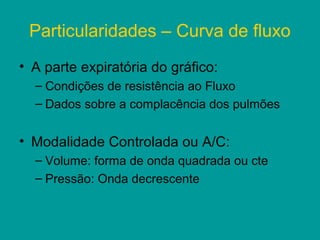

- 20. Particularidades – Curvade fluxo • A parte expiratória do gráfico: – Condições de resistência ao Fluxo – Dados sobre a complacência dos pulmões • Modalidade Controlada ou A/C: – Volume: forma de onda quadrada ou cte – Pressão: Onda decrescente
- 21. O Gráfico defluxo na modalidade Assisto-controlada(VCV) • Fluxo cresce exponencialmente até alcançar seu valor determinado. • Mantem-se cte até que o Vt seja entregue. • Em pausa insp. O fluxo é zero.
- 22. Gráficos fluxo/volume epressão • O Vt pré-definido é completamente entregue durante a fase insp.inicial • Mantêm-se cte durante a pausa insp • Não representa o Volume total nos pulmões • CRF não é computado
- 23. Gráficos fluxo/volume epressão
- 24. Estudo gráfico avançado Análise dos padrões das curvas (Loops)

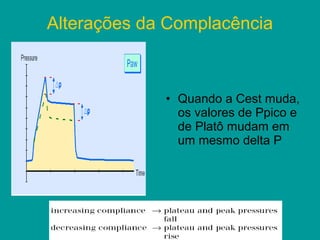

- 25. Alterações da Complacência • Quando a Cest muda, os valores de Ppico e de Platô mudam em um mesmo delta P
- 26. Alterações da resistênciasdas VA Quando ocorre a mudança da resistência, a Ppico aumenta e a Pplatô permanece a mesma
- 27. Respiração espontânea • Tentativa de respiração espontânea durante o ciclo ventilatório mecânico • Assincronia pcte- ventilador • Diminuir T ins ou mudar modo ventilatório
