1. MOVIMENTOS NA TERRA E
NO ESPAÇO
Descrição de Movimentos

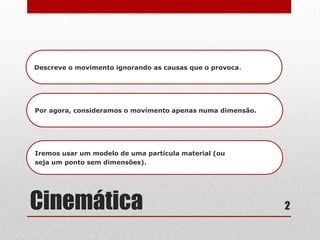

2. Cinemática
Descreve o movimento ignorando as causas que o provoca.
Por agora, consideramos o movimento apenas numa dimensão.
Iremos usar um modelo de uma partícula material (ou
seja um ponto sem dimensões).
2

3. Posição
É definida em termos de
um eixo de referência.
A uma dimensão utiliza-
se normalmente o eixo
dos xx ou dos yy.
A posição do objeto está
no eixo de referência .
Daniela Pinto 11º Física
3

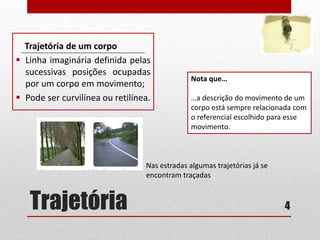

4. Trajetória
Trajetória de um corpo
 Linha imaginária definida pelas
sucessivas posições ocupadas
por um corpo em movimento;
 Pode ser curvilínea ou retilínea.
4
Nota que…
…a descrição do movimento de um
corpo está sempre relacionada com
o referencial escolhido para esse
movimento.
Nas estradas algumas trajetórias já se
encontram traçadas

5. Deslocamento vs espaço percorrido
Deslocamento ∆𝒙
 Grandeza vetorial;
 Corresponde ao vetor que une
a posição inicial à posição final;
 Caraterizado por:
 Direção;
 Sentido;
 Valor.
5
Espaço percorrido ∆𝒔
 É o comprimento do percurso
efetuado;
 É medido sobre a trajetória;
 É uma grandeza escalar;
 Tem sempre um valor numérico
positivo.

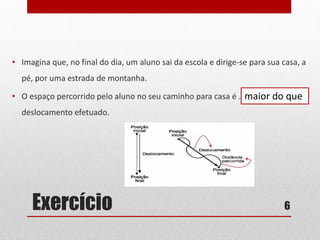

6. Exercício 6
• Imagina que, no final do dia, um aluno sai da escola e dirige-se para sua casa, a
pé, por uma estrada de montanha.
• O espaço percorrido pelo aluno no seu caminho para casa é ............................
deslocamento efetuado.
maior do que

7. 7

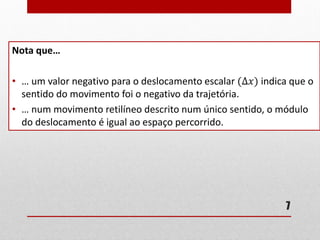

Nota que…
• … um valor negativo para o deslocamento escalar (∆𝑥) indica que o
sentido do movimento foi o negativo da trajetória.
• … num movimento retilíneo descrito num único sentido, o módulo
do deslocamento é igual ao espaço percorrido.

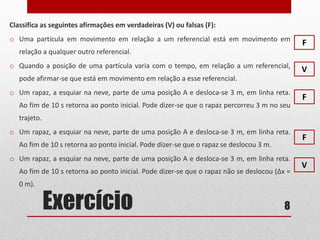

8. Exercício
Classifica as seguintes afirmações em verdadeiras (V) ou falsas (F):
o Uma partícula em movimento em relação a um referencial está em movimento em
relação a qualquer outro referencial.
o Quando a posição de uma partícula varia com o tempo, em relação a um referencial,
pode afirmar-se que está em movimento em relação a esse referencial.
o Um rapaz, a esquiar na neve, parte de uma posição A e desloca-se 3 m, em linha reta.
Ao fim de 10 s retorna ao ponto inicial. Pode dizer-se que o rapaz percorreu 3 m no seu
trajeto.
o Um rapaz, a esquiar na neve, parte de uma posição A e desloca-se 3 m, em linha reta.
Ao fim de 10 s retorna ao ponto inicial. Pode dizer-se que o rapaz se deslocou 3 m.
o Um rapaz, a esquiar na neve, parte de uma posição A e desloca-se 3 m, em linha reta.
Ao fim de 10 s retorna ao ponto inicial. Pode dizer-se que o rapaz não se deslocou (Δx =
0 m).
8
F
V
F
F
V

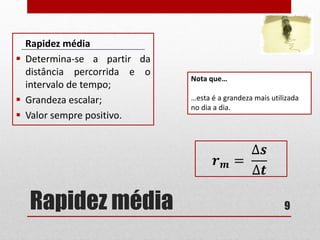

9. Rapidez média
Rapidez média
 Determina-se a partir da
distância percorrida e o
intervalo de tempo;
 Grandeza escalar;
 Valor sempre positivo.
9
Nota que…
…esta é a grandeza mais utilizada
no dia a dia.
𝒓 𝒎 =
∆𝒔
∆𝒕

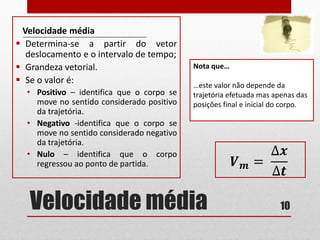

10. Velocidade média
Velocidade média
 Determina-se a partir do vetor
deslocamento e o intervalo de tempo;
 Grandeza vetorial.
 Se o valor é:
• Positivo – identifica que o corpo se
move no sentido considerado positivo
da trajetória.
• Negativo -identifica que o corpo se
move no sentido considerado negativo
da trajetória.
• Nulo – identifica que o corpo
regressou ao ponto de partida.
10
Nota que…
…este valor não depende da
trajetória efetuada mas apenas das
posições final e inicial do corpo.
𝑽 𝒎 =
∆𝒙
∆𝒕

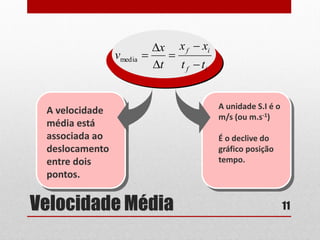

11. Velocidade Média
A unidade S.I é o
m/s (ou m.s-1)
É o declive do
gráfico posição
tempo.
A velocidade
média está
associada ao
deslocamento
entre dois
pontos.
if
if
tt
xx
t
x
v





media
11

12. Velocidade instantânea
Velocidade instantânea
 Valor medido em cada instante;
 Grandeza vetorial.
12
Nota que…
… o seu valor só é determinado
graficamente (programa 11º), é o
vetor tangente à trajetória.
… é o valor lido no velocímetro.

13. Velocidade Instantânea
 É o limite da velocidade
média quando o intervalo de
tempo tende para o
infinitamente pequeno e se
aproxima do zero
 A velocidade instantânea
está, em cada instante,
tangente à trajetória, e o seu
sentido indica o sentido do
movimento.
0
limx
t
x dx
v
t dt 

 

t
r
vv





limlim m
0t 0t
13

14. Exercício
Um ciclista percorreu a distância de 200 km em 3,5 horas.
1. Calcula a rapidez média com que o ciclista efetuou o
percurso em unidades S.I.
2. Qual o significado físico do valor calculado na alínea anterior.
14
1. 𝒓 𝒎 =
𝟐𝟎𝟎𝟎𝟎𝟎 𝒎
𝟏𝟐𝟔𝟎𝟎 𝒔
= 𝟏𝟓, 𝟗 𝒎/𝒔
2. Que anda 15,9 m em cada segundo

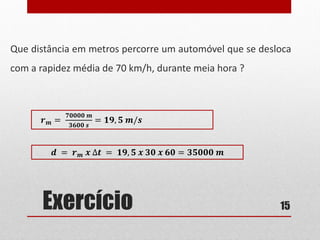

15. Exercício
Que distância em metros percorre um automóvel que se desloca
com a rapidez média de 70 km/h, durante meia hora ?
15
𝒓 𝒎 =
𝟕𝟎𝟎𝟎𝟎 𝒎
𝟑𝟔𝟎𝟎 𝒔
= 𝟏𝟗, 𝟓 𝒎/𝒔
𝒅 = 𝒓 𝒎 𝒙 ∆𝒕 = 𝟏𝟗, 𝟓 𝒙 𝟑𝟎 𝒙 𝟔𝟎 = 𝟑𝟓𝟎𝟎𝟎 𝒎

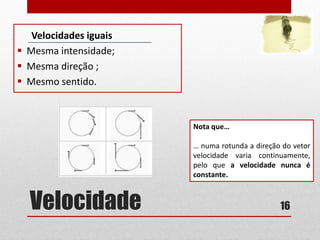

16. Velocidade
Velocidades iguais
 Mesma intensidade;
 Mesma direção ;
 Mesmo sentido.
16
Nota que…
… numa rotunda a direção do vetor
velocidade varia continuamente,
pelo que a velocidade nunca é
constante.

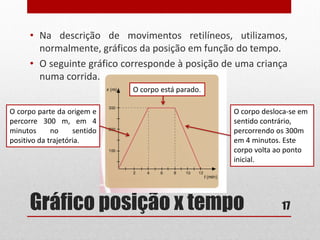

17. Gráfico posição x tempo
• Na descrição de movimentos retilíneos, utilizamos,
normalmente, gráficos da posição em função do tempo.
• O seguinte gráfico corresponde à posição de uma criança
numa corrida.
17
O corpo parte da origem e
percorre 300 m, em 4
minutos no sentido
positivo da trajetória.
O corpo desloca-se em
sentido contrário,
percorrendo os 300m
em 4 minutos. Este
corpo volta ao ponto
inicial.
O corpo está parado.

18. O gráfico mostra o movimento da partícula (carro).
A curva suavizada é um palpite do que terá acontecido no movimento do
carro.
Gráfico Posição - Tempo
Define-se deslocamento como uma
mudança da posição ao longo de um
intervalo de tempo.
Representa-se como x
x = xf - xi
A unidade SI é o metro (m).
Pode ser positivo ou negativo
É diferente da distância percorrida
ao longo do percurso pela partícula.
Daniela Pinto 11º Física
18

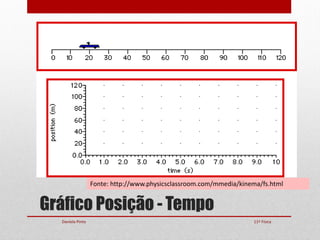

19. Gráfico Posição - Tempo
Fonte: http://www.physicsclassroom.com/mmedia/kinema/fs.html
Daniela Pinto 11º Física

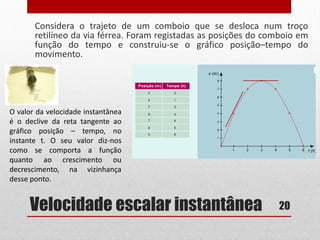

20. Velocidade escalar instantânea
Considera o trajeto de um comboio que se desloca num troço
retilíneo da via férrea. Foram registadas as posições do comboio em
função do tempo e construiu-se o gráfico posição–tempo do
movimento.
20
O valor da velocidade instantânea
é o declive da reta tangente ao
gráfico posição – tempo, no
instante t. O seu valor diz-nos
como se comporta a função
quanto ao crescimento ou
decrescimento, na vizinhança
desse ponto.

21. Agora deverás ser capaz de…
 definir o conceito de trajetória de um corpo;
 explicitar o significado dos conceitos velocidade instantânea
e rapidez e representar a velocidade como uma grandeza
vetorial;
 identificar alterações de velocidade;
 interpretar gráficos de posição–tempo de situações reais e a
partir deles determinar valores de velocidade e esboçar
gráficos posição–tempo com base em descrições de
movimentos ou em medidas efetuadas.
21

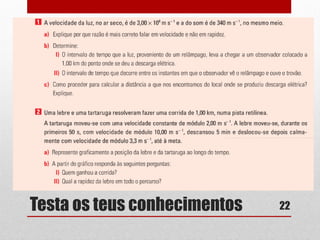

22. Testa os teus conhecimentos 22

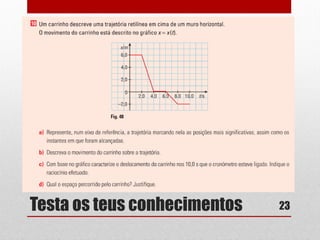

23. Testa os teus conhecimentos 23

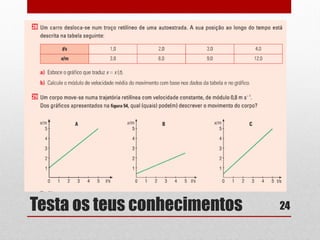

24. Testa os teus conhecimentos 24

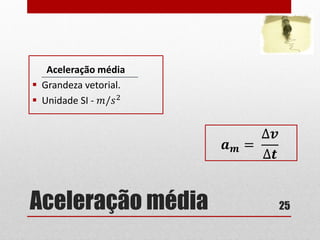

25. Aceleração média
Aceleração média
 Grandeza vetorial.
 Unidade SI - 𝑚/𝑠2
25
𝒂 𝒎 =
∆𝒗
∆𝒕

26. Aceleração e Velocidade
Quando num objeto a velocidade e a aceleração têm a mesma
direção e sentido, este está a acelerar.
Quando num objeto a velocidade e a aceleração têm a mesma
direção mas com sentidos opostos, significa que está a retardar.
26

27. Movimento Retilíneo Uniforme
Movimento Retilíneo e Uniforme (M.R.U.)
 Apresenta velocidade constante em direção,
sentido e intensidade.
 O corpo percorre espaços iguais em intervalos de
tempo iguais.
27

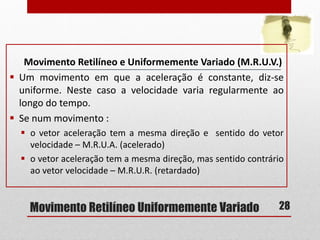

28. Movimento Retilíneo Uniformemente Variado
Movimento Retilíneo e Uniformemente Variado (M.R.U.V.)
 Um movimento em que a aceleração é constante, diz-se
uniforme. Neste caso a velocidade varia regularmente ao
longo do tempo.
 Se num movimento :
 o vetor aceleração tem a mesma direção e sentido do vetor
velocidade – M.R.U.A. (acelerado)
 o vetor aceleração tem a mesma direção, mas sentido contrário
ao vetor velocidade – M.R.U.R. (retardado)
28

29. Gráfico velocidade x tempo 29
