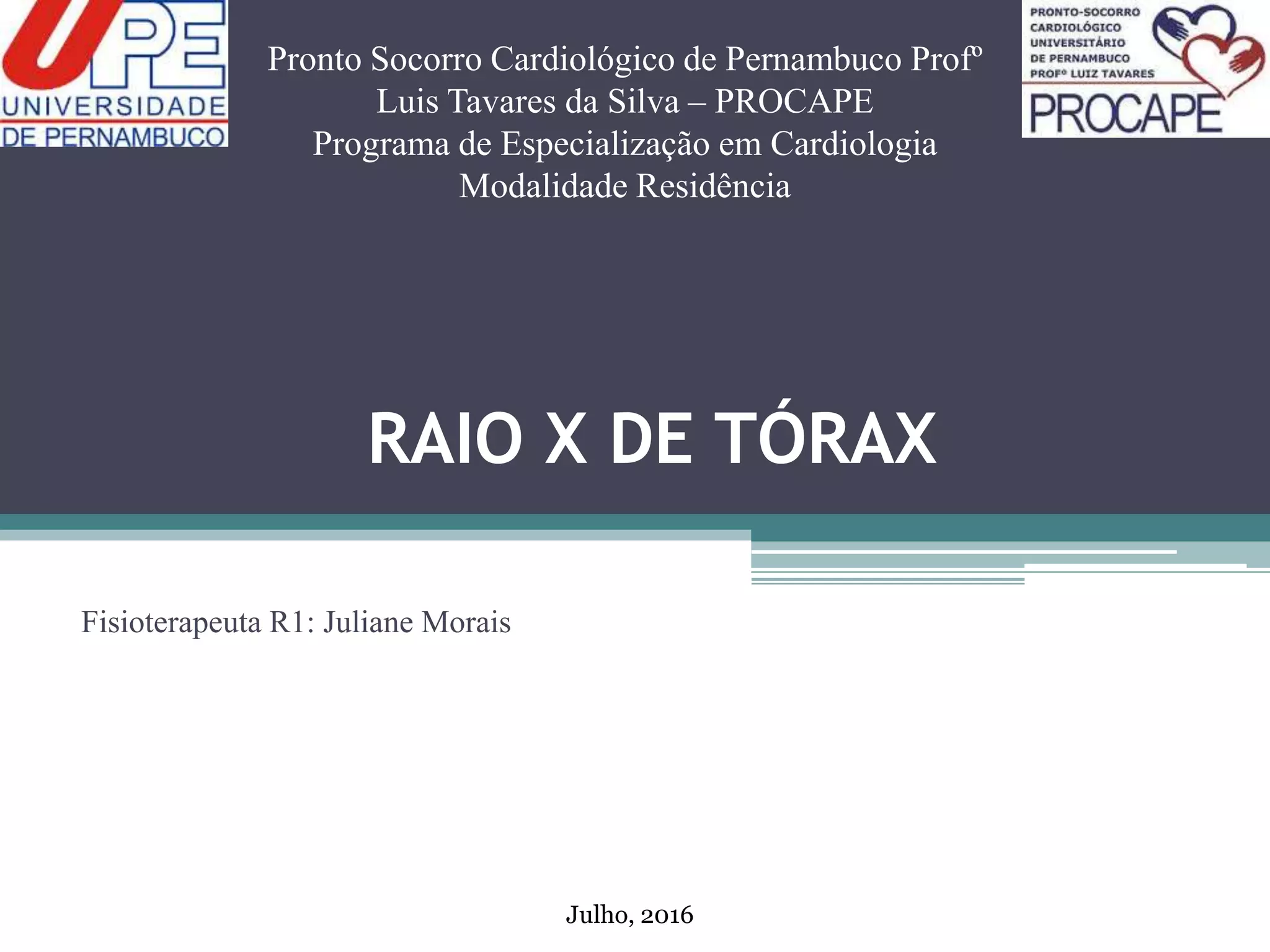

1. RAIO X DE TÓRAX
Fisioterapeuta R1: Juliane Morais
Pronto Socorro Cardiológico de Pernambuco Profº
Luis Tavares da Silva – PROCAPE
Programa de Especialização em Cardiologia
Modalidade Residência
Julho, 2016

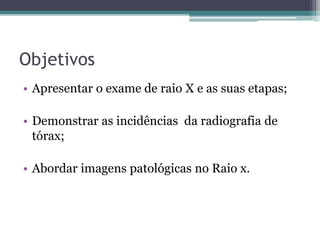

2. Objetivos
• Apresentar o exame de raio X e as suas etapas;
• Demonstrar as incidências da radiografia de
tórax;
• Abordar imagens patológicas no Raio x.

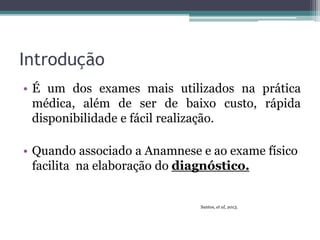

3. Introdução
• É um dos exames mais utilizados na prática
médica, além de ser de baixo custo, rápida
disponibilidade e fácil realização.
• Quando associado a Anamnese e ao exame físico
facilita na elaboração do diagnóstico.
Santos, et al, 2013.

4. Interpretação
1. Verificar a Incidência do raio x
2. A qualidade técnica
3. Raio x fora do tórax
4. Região óssea
5. Diafragma
6. Padrão circulatório Pulmonar
7. O coração.

5. Incidências utilizadas
• 1. Posteroanterior- Também chamado de PA,
antes chamada de frontal.
• 2. Perfil- antes chamada de lateral
• 3.Anteroposterior- Também conhecida como AP,
antes chamada de oblíqua.
Santos, 2013

6. Radiografia em PA
Fonte: Google imagem

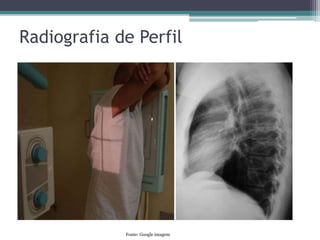

7. Radiografia de Perfil
Fonte: Google imagem

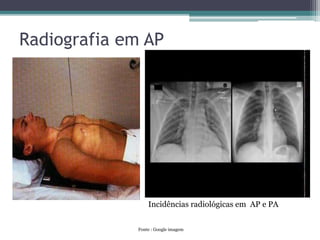

8. Radiografia em AP
Incidências radiológicas em AP e PA
Fonte : Google imagem

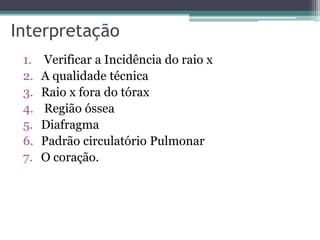

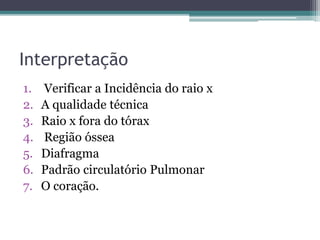

9. Interpretação
1. Verificar a Incidência do raio x
2. A qualidade técnica
3. Raio x fora do tórax
4. Região óssea
5. Diafragma
6. Padrão circulatório Pulmonar
7. O coração.

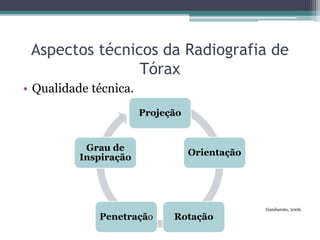

10. Aspectos técnicos da Radiografia de
Tórax
• Qualidade técnica.
Projeção
Orientação
RotaçãoPenetração
Grau de
Inspiração
Gambaroto, 2006.

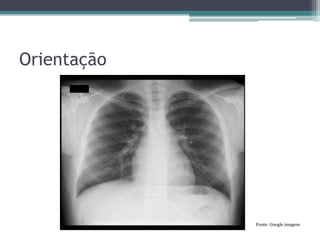

11. Orientação
Fonte: Google imagem

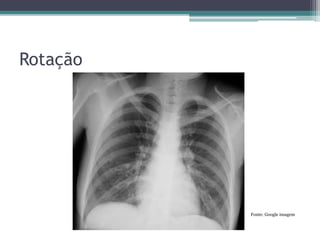

12. Rotação
Fonte: Google imagem

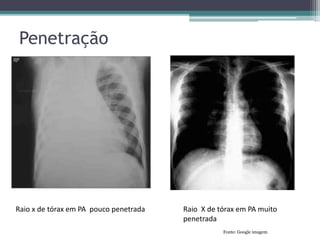

13. Penetração
Raio x de tórax em PA pouco penetrada Raio X de tórax em PA muito
penetrada
Fonte: Google imagem

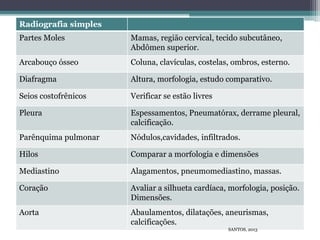

14. Radiografia simples
Partes Moles Mamas, região cervical, tecido subcutâneo,
Abdômen superior.
Arcabouço ósseo Coluna, clavículas, costelas, ombros, esterno.
Diafragma Altura, morfologia, estudo comparativo.
Seios costofrênicos Verificar se estão livres
Pleura Espessamentos, Pneumatórax, derrame pleural,
calcificação.
Parênquima pulmonar Nódulos,cavidades, infiltrados.
Hilos Comparar a morfologia e dimensões
Mediastino Alagamentos, pneumomediastino, massas.
Coração Avaliar a silhueta cardíaca, morfologia, posição.
Dimensões.
Aorta Abaulamentos, dilatações, aneurismas,
calcificações.
SANTOS, 2013

15. Diafragma
Fonte: Google imagem
Levemente
convexo para
o pulmão e
forma o
limite
inferior do
tórax.
Seio
costofrênico
Seio cardiofrênico

16. O coração
Raio X em PA
Raio x em perfil
Fonte: Google imagem

17. Incidência: PA
Orientação: Direita e esquerda
Rotação:extremidade das clavículas e sem um processo
espinhoso
Penetração: Muito penetrada
Diafragma: Seio Costofrênico
Coração : área Cardíaca aumentada e duplo contorno
cardíaco.
Fonte: Google imagem

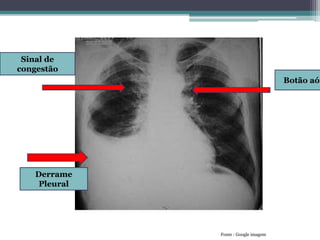

18. Derrame
Pleural
Sinal de
congestão
Botão aór
Fonte : Google imagem

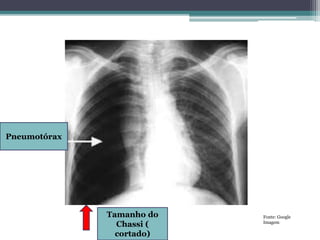

19. Pneumotórax
Tamanho do
Chassi (
cortado)
Fonte: Google
Imagem

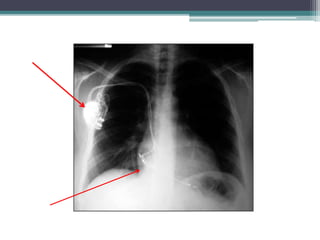

20. Fonte: Google imagem
Congestão
Pulmonar
Orientação

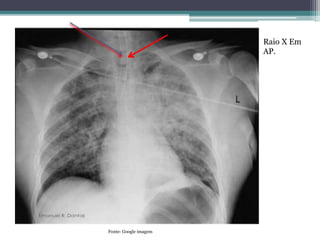

21. Fonte: Google imagem
Raio X Em
AP.

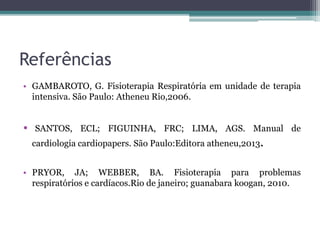

23. Referências
• GAMBAROTO, G. Fisioterapia Respiratória em unidade de terapia
intensiva. São Paulo: Atheneu Rio,2006.
• SANTOS, ECL; FIGUINHA, FRC; LIMA, AGS. Manual de
cardiologia cardiopapers. São Paulo:Editora atheneu,2013.
• PRYOR, JA; WEBBER, BA. Fisioterapia para problemas
respiratórios e cardíacos.Rio de janeiro; guanabara koogan, 2010.
