1. TOMOGRAFIA COMPUTADORIZADA CRÂNIO: ANATOMIA E PROTOCOLO Alex Eduardo Ribeiro – Tecnólogo em Radiologia Médica

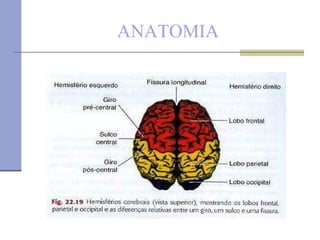

11. ANATOMIA

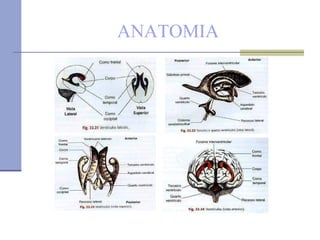

15. ANATOMIA

20. ANATOMIA

23. ANATOMIA

26. ANATOMIA

30. ANATOMIA

35. ANATOMIA

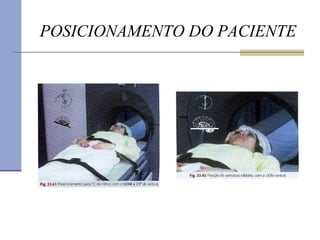

44. POSICIONAMENTO DO PACIENTE

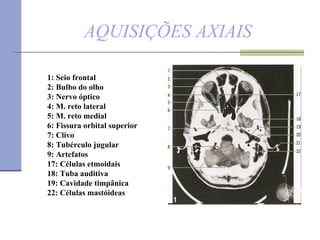

46. AQUISIÇÕES AXIAIS 1: Seio frontal 2: Bulbo do olho 3: Nervo óptico 4: M. reto lateral 5: M. reto medial 6: Fissura orbital superior 7: Clivo 8: Tubérculo jugular 9: Artefatos 17: Células etmoidais 18: Tuba auditiva 19: Cavidade timpânica 22: Células mastóideas

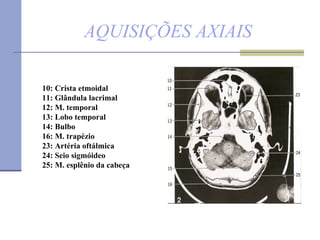

47. AQUISIÇÕES AXIAIS 10: Crista etmoidal 11: Glândula lacrimal 12: M. temporal 13: Lobo temporal 14: Bulbo 16: M. trapézio 23: Artéria oftálmica 24: Seio sigmóideo 25: M. esplênio da cabeça

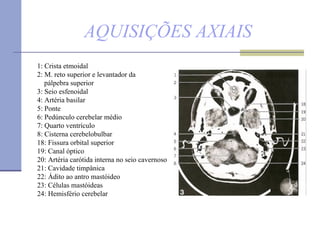

48. AQUISIÇÕES AXIAIS 1: Crista etmoidal 2: M. reto superior e levantador da pálpebra superior 3: Seio esfenoidal 4: Artéria basilar 5: Ponte 6: Pedúnculo cerebelar médio 7: Quarto ventrículo 8: Cisterna cerebelobulbar 18: Fissura orbital superior 19: Canal óptico 20: Artéria carótida interna no seio cavernoso 21: Cavidade timpânica 22: Ádito ao antro mastóideo 23: Células mastóideas 24: Hemisfério cerebelar

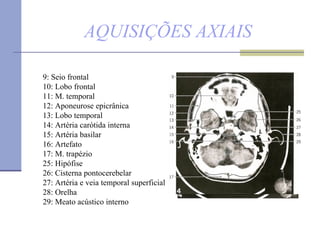

49. AQUISIÇÕES AXIAIS 9: Seio frontal 10: Lobo frontal 11: M. temporal 12: Aponeurose epicrânica 13: Lobo temporal 14: Artéria carótida interna 15: Artéria basilar 16: Artefato 17: M. trapézio 25: Hipófise 26: Cisterna pontocerebelar 27: Artéria e veia temporal superficial 28: Orelha 29: Meato acústico interno

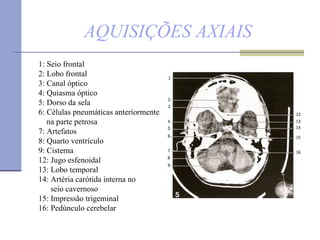

50. AQUISIÇÕES AXIAIS 1: Seio frontal 2: Lobo frontal 3: Canal óptico 4: Quiasma óptico 5: Dorso da sela 6: Células pneumáticas anteriormente na parte petrosa 7: Artefatos 8: Quarto ventrículo 9: Cisterna 12: Jugo esfenoidal 13: Lobo temporal 14: Artéria carótida interna no seio cavernoso 15: Impressão trigeminal 16: Pedúnculo cerebelar

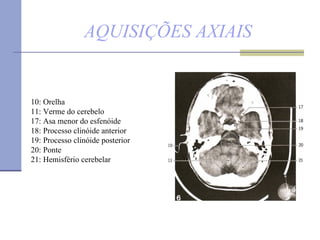

51. AQUISIÇÕES AXIAIS 10: Orelha 11: Verme do cerebelo 17: Asa menor do esfenóide 18: Processo clinóide anterior 19: Processo clinóide posterior 20: Ponte 21: Hemisfério cerebelar

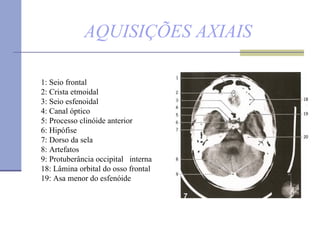

52. AQUISIÇÕES AXIAIS 1: Seio frontal 2: Crista etmoidal 3: Seio esfenoidal 4: Canal óptico 5: Processo clinóide anterior 6: Hipófise 7: Dorso da sela 8: Artefatos 9: Protuberância occipital interna 18: Lâmina orbital do osso frontal 19: Asa menor do esfenóide

53. AQUISIÇÕES AXIAIS 10: Fissura Longitudinal do cérebro 11: Impressões giros cerebrais 12: Sulco lateral (de Sylvio) 13: Hipotálamo 14: Cisterna interpeduncular 15: Cisterna circundante 16: Verme do cerebelo 17: Tentório do cerebelo 21: Terceiro ventrículo 22: Ventrículo lateral, corno temporal 23: Pedúnculo cerebral 24: Colículo inferior 25: Cerebelo 26: Lobo occipital

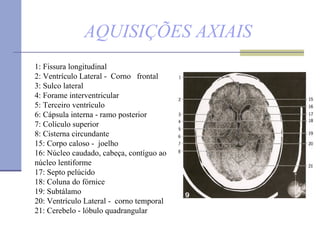

54. AQUISIÇÕES AXIAIS 1: Fissura longitudinal 2: Ventrículo Lateral - Corno frontal 3: Sulco lateral 4: Forame interventricular 5: Terceiro ventrículo 6: Cápsula interna - ramo posterior 7: Colículo superior 8: Cisterna circundante 15: Corpo caloso - joelho 16: Núcleo caudado, cabeça, contíguo ao núcleo lentiforme 17: Septo pelúcido 18: Coluna do fórnice 19: Subtálamo 20: Ventrículo Lateral - corno temporal 21: Cerebelo - lóbulo quadrangular

55. AQUISIÇÕES AXIAIS 9: Núcleo caudado - cabeça 10: Lobo insular 11: Núcleo lentiforme 12: Tálamo 13: Plexo corióideo 14: Ventrículo lateral 22: Lobo frontal 23: Cápsula interna - ramo anterior 24: Cápsula interna - joelho 25: Cápsula interna - ramo posterior 26: Recesso pineal do terceiro ventrículo 27: Glândula pineal 28: Ventrículo lateral - corno occipital 29: Lobo occipital

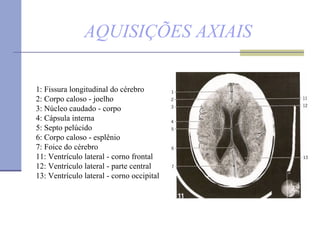

56. AQUISIÇÕES AXIAIS 1: Fissura longitudinal do cérebro 2: Corpo caloso - joelho 3: Núcleo caudado - corpo 4: Cápsula interna 5: Septo pelúcido 6: Corpo caloso - esplênio 7: Foice do cérebro 11: Ventrículo lateral - corno frontal 12: Ventrículo lateral - parte central 13: Ventrículo lateral - corno occipital

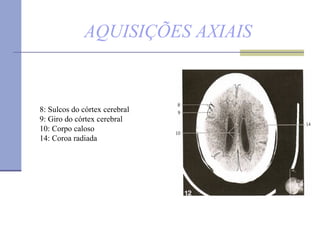

57. AQUISIÇÕES AXIAIS 8: Sulcos do córtex cerebral 9: Giro do córtex cerebral 10: Corpo caloso 14: Coroa radiada

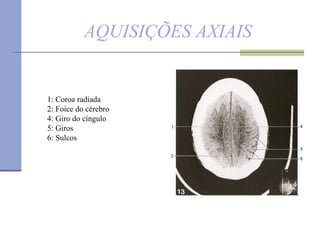

58. AQUISIÇÕES AXIAIS 1: Coroa radiada 2: Foice do cérebro 4: Giro do cíngulo 5: Giros 6: Sulcos

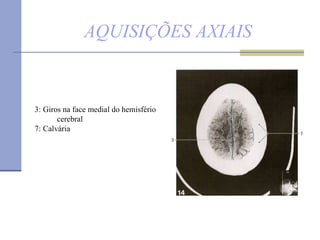

59. AQUISIÇÕES AXIAIS 3: Giros na face medial do hemisfério cerebral 7: Calvária

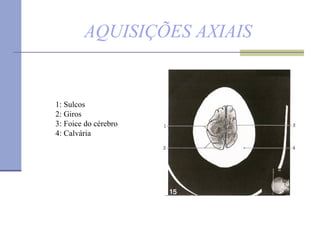

60. AQUISIÇÕES AXIAIS 1: Sulcos 2: Giros 3: Foice do cérebro 4: Calvária

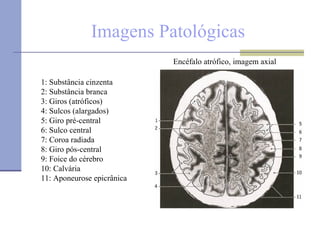

61. Imagens Patológicas 1: Substância cinzenta 2: Substância branca 3: Giros (atróficos) 4: Sulcos (alargados) 5: Giro pré-central 6: Sulco central 7: Coroa radiada 8: Giro pós-central 9: Foice do cérebro 10: Calvária 11: Aponeurose epicrânica Encéfalo atrófico, imagem axial
