1. D R . N A R E N D R A V A L O B D Á S
2 0 1 8
RX Torax

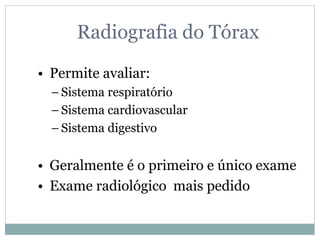

2. Radiografia do Tórax
• Permite avaliar:
– Sistema respiratório
– Sistema cardiovascular
– Sistema digestivo
• Geralmente é o primeiro e único exame
• Exame radiológico mais pedido

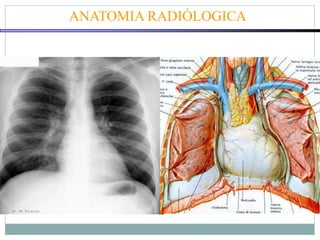

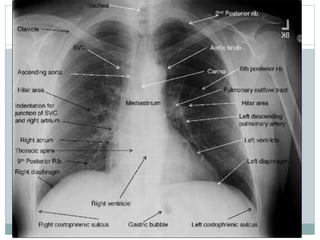

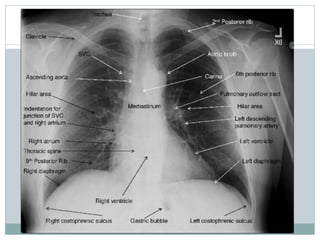

3. ANATOMIA RADIÓLOGICA

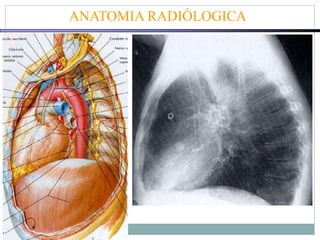

4. ANATOMIA RADIÓLOGICA

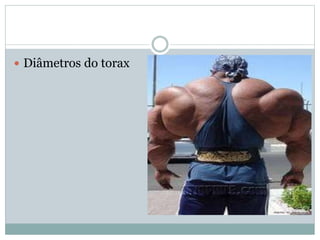

6.  Diâmetros do torax

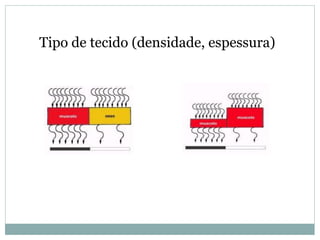

7. Tipo de tecido (densidade, espessura)

8. Técnica

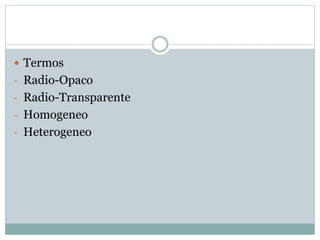

9.  Termos
- Radio-Opaco
- Radio-Transparente
- Homogeneo
- Heterogeneo

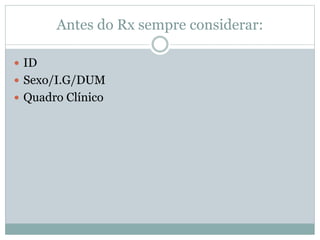

10. Antes do Rx sempre considerar:
 ID
 Sexo/I.G/DUM
 Quadro Clínico

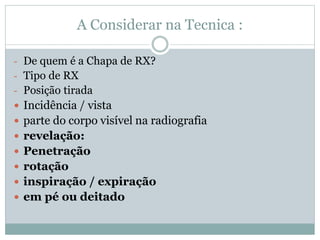

11. A Considerar na Tecnica :
- De quem é a Chapa de RX?
- Tipo de RX
- Posição tirada
 Incidência / vista
 parte do corpo visível na radiografia
 revelação:
 Penetração
 rotação
 inspiração / expiração
 em pé ou deitado

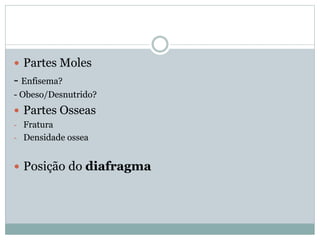

14.  Partes Moles
- Enfisema?
- Obeso/Desnutrido?
 Partes Osseas
- Fratura
- Densidade ossea
 Posição do diafragma

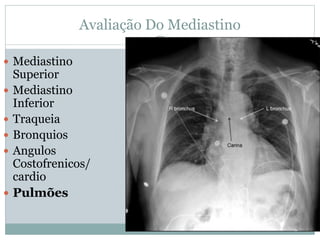

15. Avaliação Do Mediastino
 Mediastino
Superior
 Mediastino
Inferior
 Traqueia
 Bronquios
 Angulos
Costofrenicos/
cardio
 Pulmões

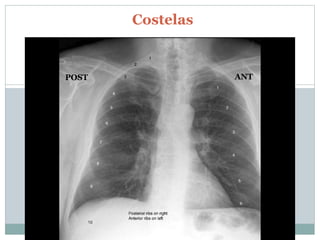

16. Costelas
POST ANT

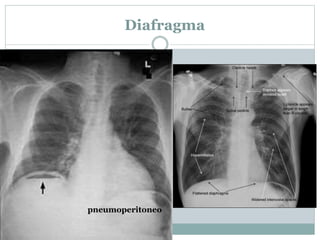

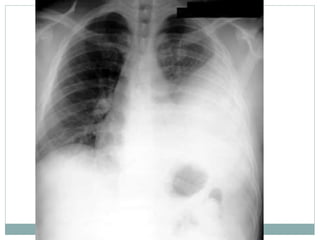

18. Diafragma
pneumoperitoneo

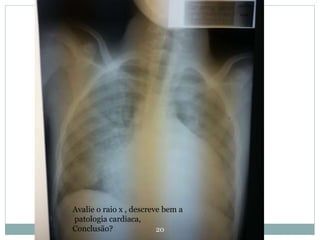

20. 20
Avalie o raio x , descreve bem a
patologia cardiaca,
Conclusão?

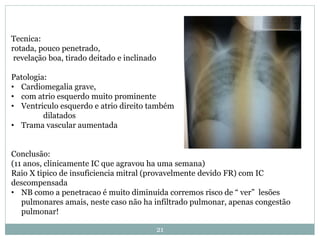

21. 21
Tecnica:
rotada, pouco penetrado,
revelação boa, tirado deitado e inclinado
Patologia:
• Cardiomegalia grave,
• com atrio esquerdo muito prominente
• Ventriculo esquerdo e atrio direito também
dilatados
• Trama vascular aumentada
Conclusão:
(11 anos, clinicamente IC que agravou ha uma semana)
Raio X tipico de insuficiencia mitral (provavelmente devido FR) com IC
descompensada
• NB como a penetracao é muito diminuida corremos risco de “ ver” lesões
pulmonares amais, neste caso não ha infiltrado pulmonar, apenas congestão
pulmonar!

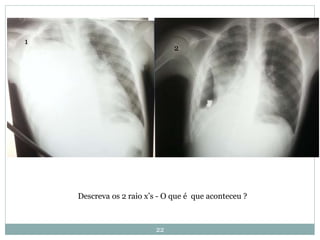

22. 22
Descreva os 2 raio x’s - O que é que aconteceu ?
1
2

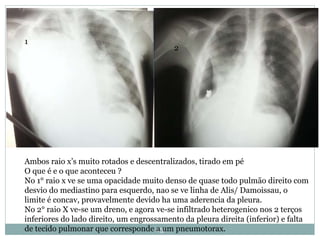

23. 23
Ambos raio x’s muito rotados e descentralizados, tirado em pé
O que é e o que aconteceu ?
No 1° raio x ve se uma opacidade muito denso de quase todo pulmão direito com
desvio do mediastino para esquerdo, nao se ve linha de Alis/ Damoissau, o
limite é concav, provavelmente devido ha uma aderencia da pleura.
No 2° raio X ve-se um dreno, e agora ve-se infiltrado heterogenico nos 2 terços
inferiores do lado direito, um engrossamento da pleura direita (inferior) e falta
de tecido pulmonar que corresponde a um pneumotorax.
1
2

24.  Discussão de Caso

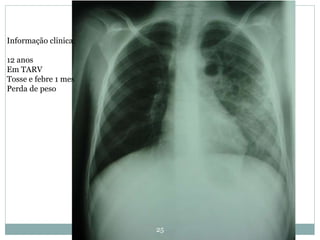

25. 25
Informação clinica:
12 anos
Em TARV
Tosse e febre 1 mes
Perda de peso

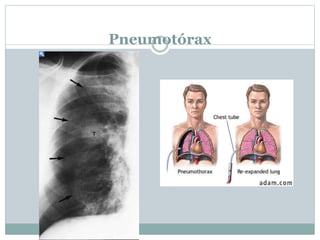

29. Pneumotórax

31. Obrigado
