Radiologia do Tórax
Dr. José Alexandre Pires de Almeida

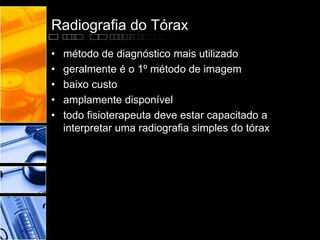

Radiografia do Tórax
• método de diagnóstico mais utilizado
• geralmente é o 1º método de imagem
• baixo custo
• amplamente disponível
• todo fisioterapeuta deve estar capacitado a
interpretar uma radiografia simples do tórax

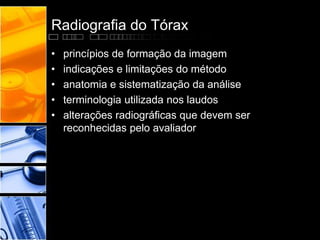

Radiografia do Tórax
• princípios de formação da imagem
• indicações e limitações do método
• anatomia e sistematização da análise
• terminologia utilizada nos laudos
• alterações radiográficas que devem ser
reconhecidas pelo avaliador

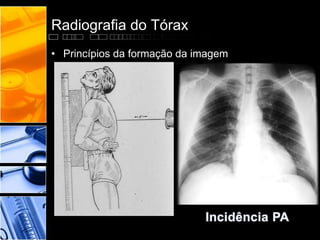

Radiografia do Tórax
• Princípios da formação da imagem
Radiografia do Tórax
• Princípios da formação da imagem
- Utiliza radiação ionizante, ou seja, são ondas
eletromagnéticas de freqüência muito elevada (raios
X e gama), que contêm energia fotónica suficiente
para produzir conversão de átomos ou partes de
moléculas em íons com carga elétrica positiva ou
negativa.

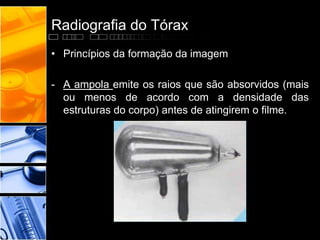

Radiografia do Tórax
• Princípios da formação da imagem
- A ampola emite os raios que são absorvidos (mais
ou menos de acordo com a densidade das
estruturas do corpo) antes de atingirem o filme.

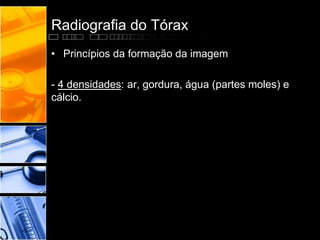

Radiografia do Tórax
• Princípios da formação da imagem
- 4 densidades: ar, gordura, água (partes moles) e
cálcio.

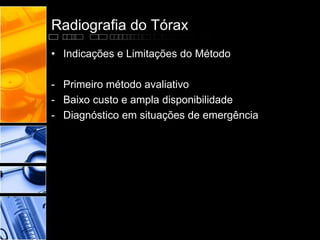

Radiografia do Tórax
• Indicações e Limitações do Método
- Primeiro método avaliativo
- Baixo custo e ampla disponibilidade
- Diagnóstico em situações de emergência

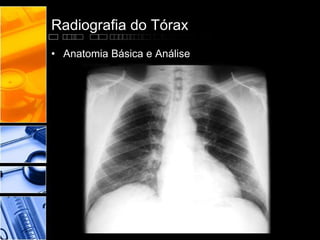

Radiografia do Tórax
• Anatomia Básica e Análise

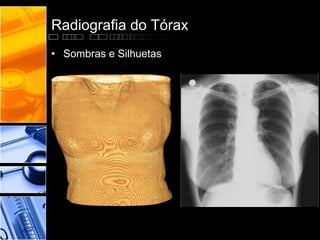

Radiografia do Tórax
• Sombras e Silhuetas

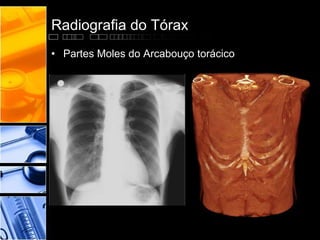

Radiografia do Tórax
• Partes Moles do Arcabouço torácico

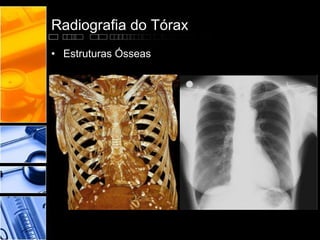

Radiografia do Tórax
• Estruturas Ósseas

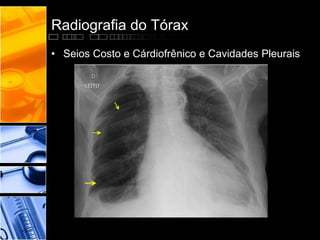

Radiografia do Tórax
• Seios Costo e Cárdiofrênico e Cavidades Pleurais
Radiografia do Tórax
• Seios Costo e Cárdiofrênico e Cavidades Pleurais
Radiografia do Tórax
• Seios Costo e Cárdiofrênico e Cavidades Pleurais

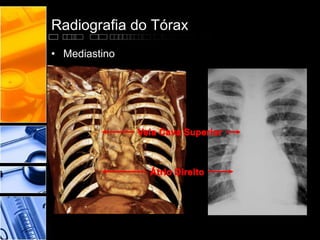

Radiografia do Tórax
• Mediastino

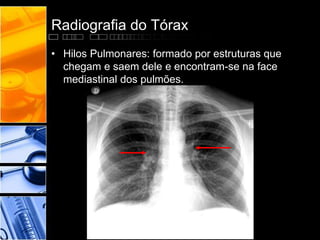

Radiografia do Tórax
• Hilos Pulmonares: formado por estruturas que
chegam e saem dele e encontram-se na face
mediastinal dos pulmões.

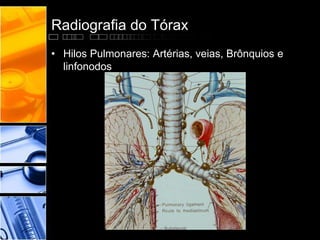

Radiografia do Tórax
• Hilos Pulmonares: Artérias, veias, Brônquios e
linfonodos

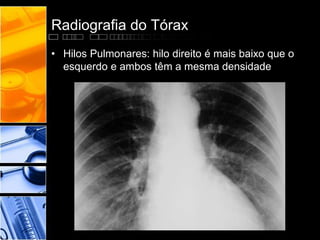

Radiografia do Tórax
• Hilos Pulmonares: hilo direito é mais baixo que o
esquerdo e ambos têm a mesma densidade

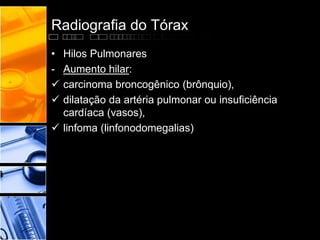

Radiografia do Tórax
• Hilos Pulmonares
- Aumento hilar:
 carcinoma broncogênico (brônquio),
 dilatação da artéria pulmonar ou insuficiência
cardíaca (vasos),
 linfoma (linfonodomegalias)

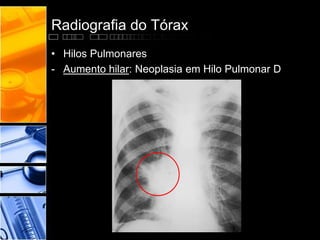

Radiografia do Tórax
• Hilos Pulmonares
- Aumento hilar: Neoplasia em Hilo Pulmonar D
Radiografia do Tórax
• Hilos Pulmonares
- Aumento hilar: Dilatação da Artéria Pulmonar

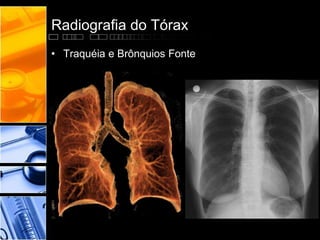

Radiografia do Tórax
• Traquéia e Brônquios Fonte
Radiografia do Tórax
• Terminologia
- Opacidade: aumento da densidade

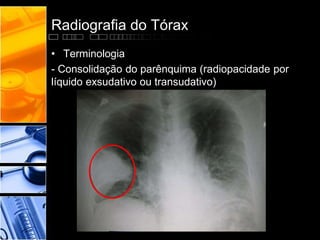

Radiografia do Tórax
• Terminologia
- Consolidação do parênquima (radiopacidade por
líquido exsudativo ou transudativo)

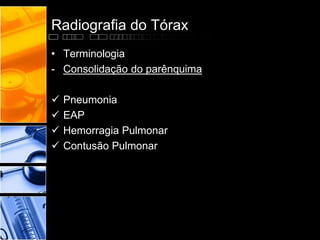

Radiografia do Tórax
• Terminologia
- Consolidação do parênquima
 Pneumonia
 EAP
 Hemorragia Pulmonar
 Contusão Pulmonar
Radiografia do Tórax

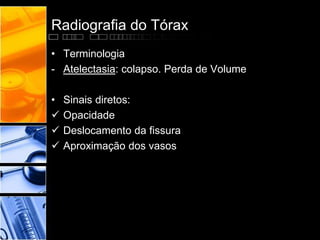

• Terminologia
- Atelectasia: colapso. Perda de Volume
• Sinais diretos:
 Opacidade
 Deslocamento da fissura
 Aproximação dos vasos
Radiografia do Tórax

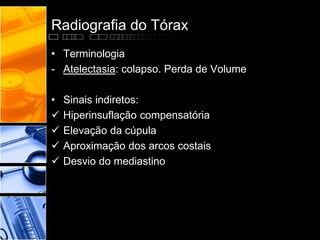

• Terminologia
- Atelectasia: colapso. Perda de Volume
• Sinais indiretos:
 Hiperinsuflação compensatória
 Elevação da cúpula
 Aproximação dos arcos costais
 Desvio do mediastino

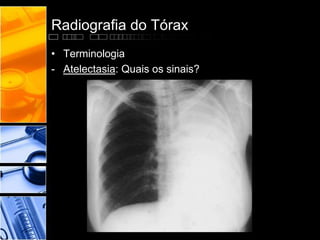

Radiografia do Tórax
• Terminologia
- Atelectasia: Quais os sinais?

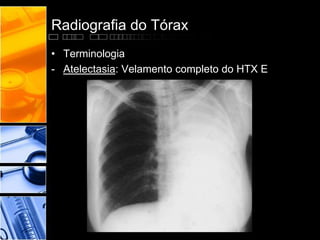

Radiografia do Tórax
• Terminologia
- Atelectasia: Velamento completo do HTX E
Radiografia do Tórax
• Terminologia
- Atelectasia: Desvio do Mediastino para a Esquerda
Radiografia do Tórax
• Terminologia
- Atelectasia: ????????

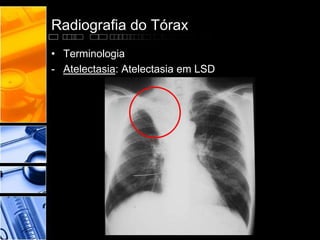

Radiografia do Tórax
• Terminologia
- Atelectasia: Atelectasia em LSD

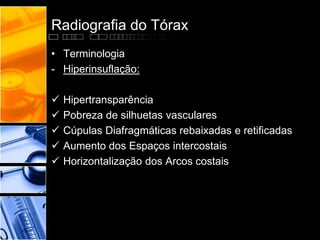

Radiografia do Tórax
• Terminologia
- Hiperinsuflação:
 Hipertransparência
 Pobreza de silhuetas vasculares
 Cúpulas Diafragmáticas rebaixadas e retificadas
 Aumento dos Espaços intercostais
 Horizontalização dos Arcos costais

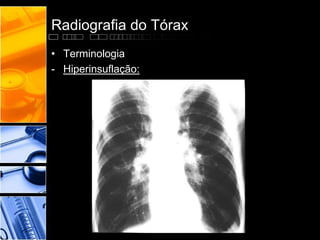

Radiografia do Tórax
• Terminologia
- Hiperinsuflação:
Radiografia do Tórax
• Terminologia
- Sombras ou Silhuetas: Sombras Mamárias e
Silhueta Cardíaca

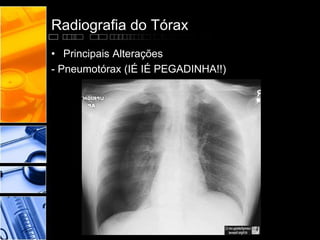

Radiografia do Tórax
• Principais Alterações
- Pneumotórax (IÉ IÉ PEGADINHA!!)

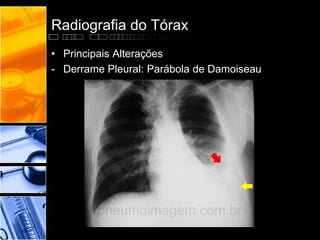

Radiografia do Tórax
• Principais Alterações
- Derrame Pleural: Parábola de Damoiseau

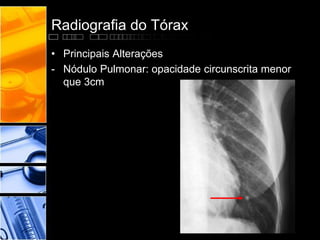

Radiografia do Tórax
• Principais Alterações
- Nódulo Pulmonar: opacidade circunscrita menor
que 3cm
Radiografia do Tórax
• Principais Alterações
- Nódulo Pulmonar: CA de Pulmão
Radiografia do Tórax

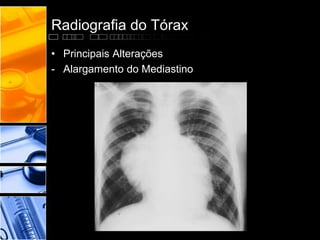

• Principais Alterações
- Alargamento do Mediastino

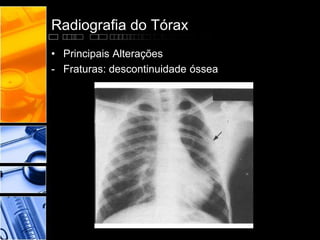

Radiografia do Tórax
• Principais Alterações
- Fraturas: descontinuidade óssea
Radiografia do Tórax
• Principais Alterações
- PNM broncoaspirativa
Referências Bibligráficas
• Wiliam E. Brant, Clyde A. Helms; Fundamentals of
Diagnostic Radiology; vol2, chapter 12;
• LANGE; Radiologia básica; 2° edição, capítulo 4;
• Stern; Chest Radiology
