Interpretando o Raio-X

Interpretando o Raio-X
Dr. Emanuel R. Dantas
Médico Radiologista

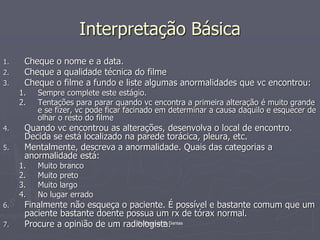

Interpretação Básica
1. Cheque o nome e a data.
2. Cheque a qualidade técnica do filme
3. Cheque o filme a fundo e liste algumas anormalidades que vc encontrou:
1. Sempre complete este estágio.
2. Tentações para parar quando vc encontra a primeira alteração é muito grande
e se fizer, vc pode ficar facinado em determinar a causa daquilo e esquecer de
olhar o resto do filme
4. Quando vc encontrou as alterações, desenvolva o local de encontro.
Decida se está localizado na parede torácica, pleura, etc.
5. Mentalmente, descreva a anormalidade. Quais das categorias a
anormalidade está:
1. Muito branco
2. Muito preto
3. Muito largo
4. No lugar errado
6. Finalmente não esqueça o paciente. É possível e bastante comum que um
paciente bastante doente possua um rx de tórax normal.
7. Procure a opinião de um radiologista.

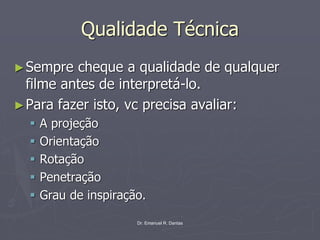

Qualidade Técnica
►Sempre cheque a qualidade de qualquer
filme antes de interpretá-lo.
►Para fazer isto, vc precisa avaliar:
▪ A projeção
▪ Orientação
▪ Rotação
▪ Penetração
▪ Grau de inspiração.

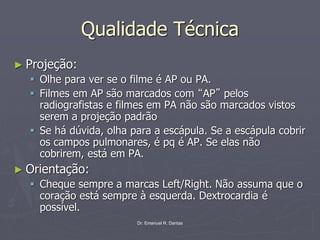

Qualidade Técnica
► Projeção:
▪ Olhe para ver se o filme é AP ou PA.
▪ Filmes em AP são marcados com “AP” pelos
radiografistas e filmes em PA não são marcados vistos
serem a projeção padrão
▪ Se há dúvida, olha para a escápula. Se a escápula cobrir
os campos pulmonares, é pq é AP. Se elas não
cobrirem, está em PA.
► Orientação:
▪ Cheque sempre a marcas Left/Right. Não assuma que o
coração está sempre à esquerda. Dextrocardia é
possível.

Qualidade Técnica
► Rotação:
▪ Identifique o terço medial das clavículas e selecione um dos
processos espinhosos que cai entre as duas.
▪ Os terços mediais das clavículas devem ser eqüidistantes do
processo espinhoso.
▪ Se uma clavícula está mais próxima que a outra, então o paciente
está rodado e o pulmão naquele lado irá aparecer mais branco.
► Penetração:
▪ Para checar a penetração, olhe para a parte inferior da sombra
cardíaca. Os corpos vertebrais devem ser somente visíveis através
da sombra cardíaca neste ponto.
▪ Se eles estão claramente visíveis, então o filme está muito
penetrado.
▪ Se vc não vê eles todos, então o filme está pouco penetrado.

Qualidade Técnica
►Grau de Inspiração:
▪ Para julgar o grau de inspiração, conte o
número de costelas acima do diafragma.
▪ O centro do hemidiafragma direito deve estar a
5 e 7 costela anteriormente. O final da parte
anterior da 6 costela deve estar acima do
diafragma assim como porção posterior da 10
costela.

Estes filmes mostram o efeito da respiração. O primeiro foi tirado durante um
esforço respiratório fraco e o filme seguinte foi tirado durante total inspiração.

Lendo o Rx em PA
►Com a finalidade de achar áreas muito
brancas ou pretas, vc precisa olhar o Rx de
uma distância de cerca de 1,2m e depois
observar mais de perto.
►Pesquise o Check List (slide seguinte) de
uma distância de 1,2m e depois observe-os
novamente de perto.

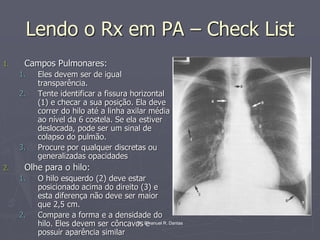

Lendo o Rx em PA – Check List
1. Campos Pulmonares:
1. Eles devem ser de igual
transparência.
2. Tente identificar a fissura horizontal
(1) e checar a sua posição. Ela deve
correr do hilo até a linha axilar média
ao nível da 6 costela. Se ela estiver
deslocada, pode ser um sinal de
colapso do pulmão.
3. Procure por qualquer discretas ou
generalizadas opacidades
2. Olhe para o hilo:
1. O hilo esquerdo (2) deve estar
posicionado acima do direito (3) e
esta diferença não deve ser maior
que 2,5 cm.
2. Compare a forma e a densidade do
hilo. Eles devem ser côncavos e
possuir aparência similar

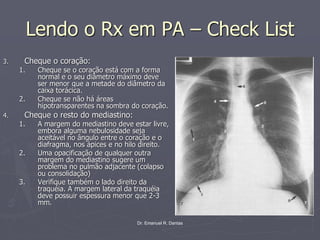

3. Cheque o coração:
1. Cheque se o coração está com a forma
normal e o seu diâmetro máximo deve
ser menor que a metade do diâmetro da
caixa torácica.
2. Cheque se não há áreas
hipotransparentes na sombra do coração.
4. Cheque o resto do mediastino:
1. A margem do mediastino deve estar livre,
embora alguma nebulosidade seja
aceitável no ângulo entre o coração e o
diafragma, nos ápices e no hilo direito.
2. Uma opacificação de qualquer outra
margem do mediastino sugere um
problema no pulmão adjacente (colapso
ou consolidação)
3. Verifique também o lado direito da
traquéia. A margem lateral da traquéia
deve possuir espessura menor que 2-3
mm.

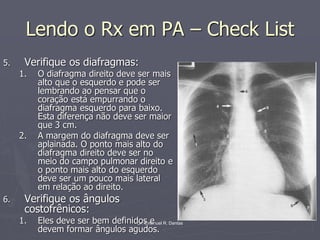

5. Verifique os diafragmas:
1. O diafragma direito deve ser mais
alto que o esquerdo e pode ser
lembrando ao pensar que o
coração está empurrando o
diafragma esquerdo para baixo.
Esta diferença não deve ser maior
que 3 cm.
2. A margem do diafragma deve ser
aplainada. O ponto mais alto do
diafragma direito deve ser no
meio do campo pulmonar direito e
o ponto mais alto do esquerdo
deve ser um pouco mais lateral
em relação ao direito.
6. Verifique os ângulos
costofrênicos:
1. Eles deve ser bem definidos e
devem formar ângulos agudos.

7. Verifique a traquéia:
1. Ela deve estar centralizada, mas um
leve desvio para direita em volta do
arco aórtico é normal.
2. Se a traquéia foi deslocada, então
deve-se considerar um problema no
mediastino ou uma patologia em um
dos pulmões.
8. Verifique os ossos:
1. Aproxime-se do filme e olhe as
costelas, escápula e vértebras.
2. Siga as margens de cada osso
individual e procure por fraturas.
3. Procure por áreas de opacidade
dentro de cada osso e compare a
densidade dos ossos que devem ser
as mesmas em ambos os lados.
9. Tecidos Moles:
1. Procure por qualquer alargamento
das áreas de tecidos moles.

1. Cheque os pulmões (mesma transparência bilateralmente) ;
2. Observe o hilo (côncavos e aparência similar bilateralmente);
3. Cheque o coração (tamanho e opacificações borrando suas
bordas);
4. Cheque o resto do mediastino (margens e borda lateral
direita da traquéia);
5. Verifique os diafragmas (diferença de alturas e velamento de
suas bordas);
6. Verifique os ângulos costofrênicos (livres e afiados);
7. Verifique a traquéia (desvios);
8. Verifique os ossos (fraturas e opacidades);
9. Tecidos Moles (alargamentos e coleções de ar).

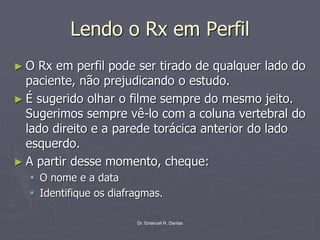

Lendo o Rx em Perfil
► O Rx em perfil pode ser tirado de qualquer lado do
paciente, não prejudicando o estudo.
► É sugerido olhar o filme sempre do mesmo jeito.
Sugerimos sempre vê-lo com a coluna vertebral do
lado direito e a parede torácica anterior do lado
esquerdo.
► A partir desse momento, cheque:
▪ O nome e a data
▪ Identifique os diafragmas.

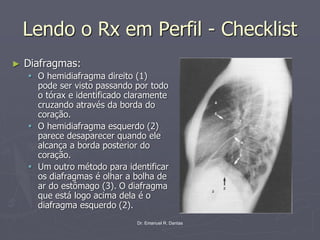

Lendo o Rx em Perfil - Checklist
► Diafragmas:
▪ O hemidiafragma direito (1)
pode ser visto passando por todo
o tórax e identificado claramente
cruzando através da borda do
coração.
▪ O hemidiafragma esquerdo (2)
parece desaparecer quando ele
alcança a borda posterior do
coração.
▪ Um outro método para identificar
os diafragmas é olhar a bolha de
ar do estômago (3). O diafragma
que está logo acima dela é o
diafragma esquerdo (2).

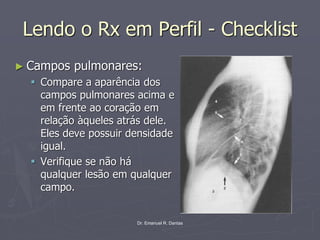

► Campos pulmonares:
▪ Compare a aparência dos
campos pulmonares acima e
em frente ao coração em
relação àqueles atrás dele.
Eles deve possuir densidade
igual.
▪ Verifique se não há
qualquer lesão em qualquer
campo.

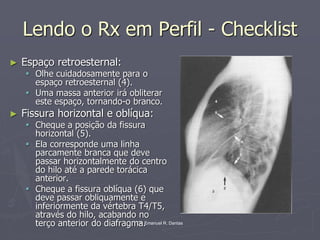

► Espaço retroesternal:
▪ Olhe cuidadosamente para o
espaço retroesternal (4).
▪ Uma massa anterior irá obliterar
este espaço, tornando-o branco.
► Fissura horizontal e oblíqua:
▪ Cheque a posição da fissura
horizontal (5).
▪ Ela corresponde uma linha
parcamente branca que deve
passar horizontalmente do centro
do hilo até a parede torácica
anterior.
▪ Cheque a fissura oblíqua (6) que
deve passar obliquamente e
inferiormente da vértebra T4/T5,
através do hilo, acabando no
terço anterior do diafragma.

► Hilos:
▪ Cheque a densidade dos
hilos (7).
▪ Uma massa hilar pode tornar
hilo mais branco que o
usual.
► Diafragmas:
▪ Cheque a aparência dos
diafragmas.
▪ A presença de derrame
pleural irá causar uma
obliteração do ângulo
costofrênico tanto
anteriormente ou
posteriormente.

► Verifique os corpos
vertebrais:
▪ Eles devem ficar mais
translucentes
(hipertransparentes)
quanto mais inferiormente.
▪ Verifique se eles possuem
a mesma forma, tamanho e
densidade.
▪ Procure por um colapso de
vértebra(s) que aparece
significativamente mais
hipo/hipertransparentes
que os outros corpos
adjacentes.

Localizando Lesões
► Para localizar acuradamente uma lesão na radiografia de
tórax vc precisa dos filmes em ambas as projeções.
► Primeiramente, observa o filme em PA:
▪ A posição da lesão pode ser descrita em termos de zonas.
▪ A zona superior posiciona-se acima da borda anterior direita da
segunda costela.
▪ A zona média localiza-se entre a borda anterior direita da segunda
e quarta costela.
▪ A zona inferior localiza-se entre a borda anterior direita da quarta
costela e do diafragma.
▪ Embora seja muito descritivo, ela não nos dá informação de
localização em termos de lobos.

Localizando Lesões
►Observa agora o filme em perfil:
▪ Identifique a fissura oblíqua. Se a lesão localiza-
se abaixo dessa fissura, então ela deve estar
localizada no lobo inferior.
▪ Se a lesão localiza-se acima à fissura oblíqua,
então ela pode localizar-se tanto no lobo
superior ou médio.

Neste filme em
PA, observa-se
que a lesão
(seta)
está localizada
acima da fissura
horizontal (1).

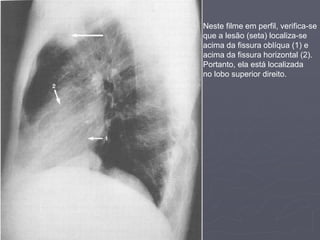

Neste filme em perfil, verifica-se
que a lesão (seta) localiza-se
acima da fissura oblíqua (1) e
acima da fissura horizontal (2).
Portanto, ela está localizada
no lobo superior direito.

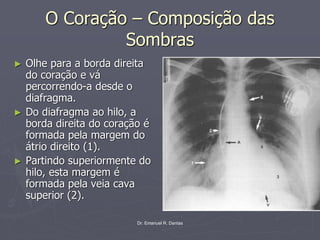

O Coração – Composição das
Sombras
► Olhe para a borda direita
do coração e vá
percorrendo-a desde o
diafragma.
► Do diafragma ao hilo, a
borda direita do coração é
formada pela margem do
átrio direito (1).
► Partindo superiormente do
hilo, esta margem é
formada pela veia cava
superior (2).

Sombras
► Siga a borda esquerda do coração a
partir do diafragma.
► Do diafragma ao hilo esquerdo, este
borda consiste o ventrículo
esquerdo (3).
► A borda do ventrículo esquerda é
côncava na parte inferior do hilo
esquerdo e consiste do apêndice
atrial esquerdo (4).
► Esta concavidade é perdida quando
o átrio esquerdo é aumentado,
levando a um estreitamento da
borda esquerda do coração e,
algumas vezes, desenvolve uma
convexidade neste ponto. Ao nível
do hilo esquerdo, esta borda é
forma pela artéria pulmonar (5) e
acima está o arco aórtico (6).

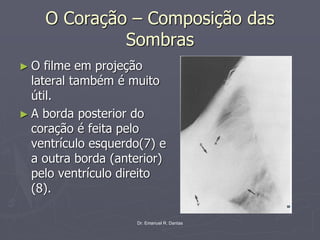

Sombras
► O filme em projeção
lateral também é muito
útil.
► A borda posterior do
coração é feita pelo
ventrículo esquerdo(7) e
a outra borda (anterior)
pelo ventrículo direito
(8).

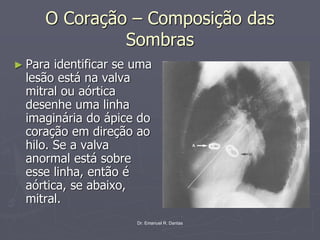

Sombras
► Para identificar se uma
lesão está na valva
mitral ou aórtica
desenhe uma linha
imaginária do ápice do
coração em direção ao
hilo. Se a valva
anormal está sobre
esse linha, então é
aórtica, se abaixo,
mitral.

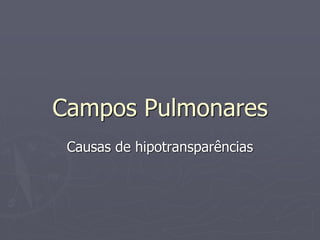

Campos Pulmonares
Causas de hipotransparências

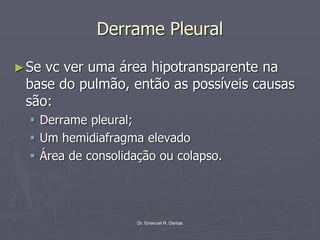

Derrame Pleural
►Se vc ver uma área hipotransparente na
base do pulmão, então as possíveis causas
são:
▪ Derrame pleural;
▪ Um hemidiafragma elevado
▪ Área de consolidação ou colapso.

Derrame Pleural – Determinação das
Causas
1. Olhe atentamente para a textura da consolidação:
1. Consolidação geralmente causa uma opacidade heterogênea
tipicamente com a presença de broncograma aéreo.
2. Olhe para a forma da borda superior do opacificação:
1. Se for líquido, será observado um menisco, dessa forma, a borda
superior de um derrame pleural será côncavo
3. Para diferenciar derrame pleural de elevação do
hemidiafragma olhe novamente na forma da borda
superior:
1. A borda superior de um derrame pleural terá um pico muito mais
lateralmente que o seria esperado que o diafragma fizesse.

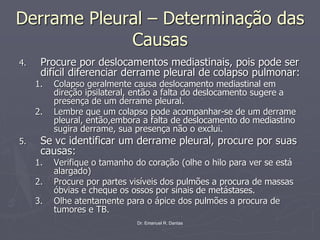

Derrame Pleural – Determinação das
Causas
4. Procure por deslocamentos mediastinais, pois pode ser
difícil diferenciar derrame pleural de colapso pulmonar:
1. Colapso geralmente causa deslocamento mediastinal em
direção ipsilateral, então a falta do deslocamento sugere a
presença de um derrame pleural.
2. Lembre que um colapso pode acompanhar-se de um derrame
pleural, então,embora a falta de deslocamento do mediastino
sugira derrame, sua presença não o exclui.
5. Se vc identificar um derrame pleural, procure por suas
causas:
1. Verifique o tamanho do coração (olhe o hilo para ver se está
alargado)
2. Procure por partes visíveis dos pulmões a procura de massas
óbvias e cheque os ossos por sinais de metástases.
3. Olhe atentamente para o ápice dos pulmões a procura de
tumores e TB.

Colapso Pulmonar
►Colapso pulmonar é uma importante causa
de hipotransparência no Rx.
►Colapso pulmonar leva à perda de volume
do pulmão acometido de forma que os
pontos normais de referência estarão
distorcidos.
►Para diagnosticar colapso pulmonar, procure
por estes sinais (slide seguinte) para
certificar-se se eles estão na posição correta
ou não.

Colapso Pulmonar – Sinais no Rx em
PA
1. Olhe para os campos pulmonares:
1. O pulmão direito deve ser maior que o esquerdo – se não,
suspeite de um área do pulmão direito colapsado.
2. Observe os diafragmas:
1. O diafragma direito deve estar posicionado mais alto que o
esquerdo. Colapso no pulmão esquerdo pode distorcer isso.
3. Observe a fissura horizontal:
1. A fissura horizontal à direita deve correr do centro do hilo até o
nível da 6 costela na linha axilar média.
2. Se a fissura horizontal está deslocada para cima, sugere colapso
do lobo superior e, se deslocada para baixo, colapso do lobos
inferiores.

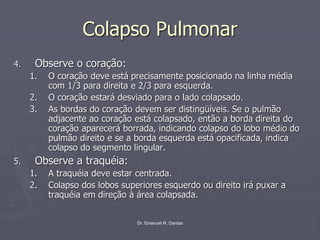

Colapso Pulmonar
4. Observe o coração:
1. O coração deve está precisamente posicionado na linha média
com 1/3 para direita e 2/3 para esquerda.
2. O coração estará desviado para o lado colapsado.
3. As bordas do coração devem ser distingüíveis. Se o pulmão
adjacente ao coração está colapsado, então a borda direita do
coração aparecerá borrada, indicando colapso do lobo médio do
pulmão direito e se a borda esquerda está opacificada, indica
colapso do segmento lingular.
5. Observe a traquéia:
1. A traquéia deve estar centrada.
2. Colapso dos lobos superiores esquerdo ou direito irá puxar a
traquéia em direção à área colapsada.

Cheque a posição das
fissuras horizontais e
oblíquas. Qualquer
deslocamento da sua
posição normal sugere
colapso.
Existe uma área de
hipotransparência na
zona
superior do pulmão
direito (1). A fissura
horizontal está elevada.
Existe uma aparente
massa
na porção superior do
hilo direito.
A traquéia está desviada
para a direita (2) e as
costelas sobre a área de
hipotransparência estão
mais próximas que o
normal.

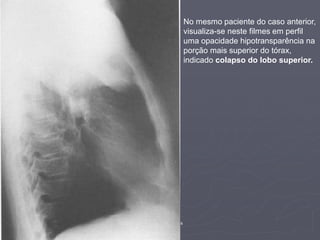

No mesmo paciente do caso anterior,
visualiza-se neste filmes em perfil
uma opacidade hipotransparência na
porção mais superior do tórax,
indicado colapso do lobo superior.

Colapso do lobo
médio direito.
O hemidiafragma
direito pode estar
levemente
elevado (1) e a
fissura
horizontal(2)
pode estar
inferiorizada.
A parte superior
da zona inferior
pode ter uma
região de
hipotransparência
grosseira (3) de
forma que sua
borda direita é
indistingüível. Isto
é mais fácil para
detectar no perfil
(slide seguinte).

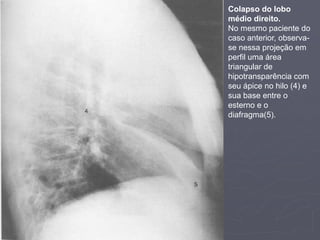

Colapso do lobo
médio direito.
No mesmo paciente do
caso anterior, observa-
se nessa projeção em
perfil uma área
triangular de
hipotransparência com
seu ápice no hilo (4) e
sua base entre o
esterno e o
diafragma(5).

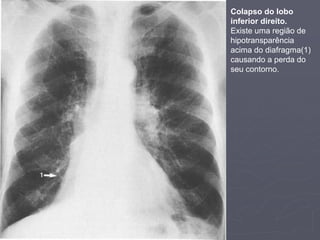

Colapso do lobo
inferior direito.
Existe uma região de
hipotransparência
acima do diafragma(1)
causando a perda do
seu contorno.

Colapso do Lobo inferior
direito.
Na projeção em perfil, existe
uma região triangular na
porção posterior-basal dos
campos pulmonares.

Colapso do
lobo
superior
esquerdo.
Relembre
que a maior
parte do lobo
superior
esquerdo
repousa por
cima do lobo
inferior.
Quando ele
colapsa, isto
causa
opacificação
grosseira que
aparece por
sobre todo o
pulmão
esquerdo.

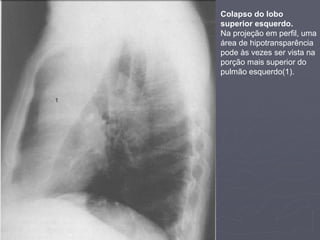

Colapso do lobo
superior esquerdo.
Na projeção em perfil, uma
área de hipotransparência
pode às vezes ser vista na
porção mais superior do
pulmão esquerdo(1).

Colapso do lobo
inferior esquerdo.
O lobo inferior
esquerdo colapsa
por trás do coração.
O campo pulmonar
esquerdo aparece
mais
hipertransparente
que o normal e a
borda esquerda do
coração aparece
mais
hipotransparente
que o normal.
Se você olhar
cuidadosamente,
você pode observar
uma opacidade
triangular atrás do
coração (1).

Colapso do lobo inferior
esquerdo.
Na projeção lateral, você
pode ver uma opacidade
triangular no canto posterior
dos campos pulmonares (2)
e os corpos vertebrais
aparecer mais
hipotransparentes.

Pneumonectomia - Sinais
► A pneumonectomia é uma outra causa de
hipotransparência dos pulmões.
► Uma causa muito rara de aparência similar é extensiva
hipoplasia or agenesia congênita de um dos pulmões.
1. Mediastino:
1. Observe primeiro a traquéia que deve estar deslocada para o
lado da pneumonectomia. Depois, observe as bordas do
coração.
2. Com a pneumonectomia, o coração é freqüentemente tão
deslocado que sua borda não é mais visível.
2. Pulmão oposto:
1. Observe o pulmão oposto à pneumonectomia. Como o
mediastino está desviado, o pulmão contralateral está
hiperinsuflado e aparece mais hipertransparente que o normal.

Colapso Pulmonar
3. Observe as bordas da opacidade:
1. Vc não deverá ver a borda superior do diafragma no
lado da pneumectomia.
4. Observe as costelas:
1. Se o paciente tiver uma pneumectomia, as costelas
deverão ter sido removidas durante a cirurgia ou
cortadas. Então observe por qualquer deformidade
nas costelas ou verifique a ausência de qualquer
costela que ajudará a confirmar o diagnóstico.
2. A costela mais afetada é a 5º.

Pneumectomia à
esquerda.
O hemitórax
esquerdo está
velado, o
mediastino
deslocado para o
lado da operação
e parte do pulmão
direito está
“herniado” para o
lado esquerdo,
dando um
escurecimento
maior no ápice
(seta) em
comparação com
a base.

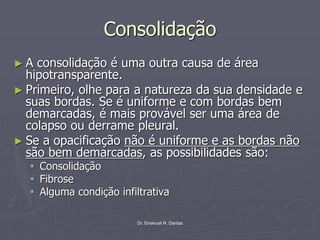

Consolidação
► A consolidação é uma outra causa de área
hipotransparente.
► Primeiro, olhe para a natureza da sua densidade e
suas bordas. Se é uniforme e com bordas bem
demarcadas, é mais provável ser uma área de
colapso ou derrame pleural.
► Se a opacificação não é uniforme e as bordas não
são bem demarcadas, as possibilidades são:
▪ Consolidação
▪ Fibrose
▪ Alguma condição infiltrativa

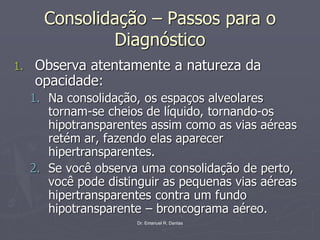

Consolidação – Passos para o
Diagnóstico
1. Observa atentamente a natureza da
opacidade:
1. Na consolidação, os espaços alveolares
tornam-se cheios de líquido, tornando-os
hipotransparentes assim como as vias aéreas
retém ar, fazendo elas aparecer
hipertransparentes.
2. Se você observa uma consolidação de perto,
você pode distinguir as pequenas vias aéreas
hipertransparentes contra um fundo
hipotransparente – broncograma aéreo.

Placas de Asbestose
► Placas pleurais representam áreas de espessamento
pleural causada por fibras de asbesto.
► Espessamento pleural isolado é uma causa de
hipotransparência e pode ser difícil de diferenciar de
opacidades pulmonares;
1. Observe os campos pulmonares de ambos os pulmões:
1. Espessamento pleural é fácil identificar na periferia onde ele
aparece como uma linha espessada cercando a margem do
pulmão.
2. Se vc pode identificar uma área de espessamento pleural, então
é mais provável que as outras áreas de hipotransparência sejam
placas superpostas aos campos pulmonares.

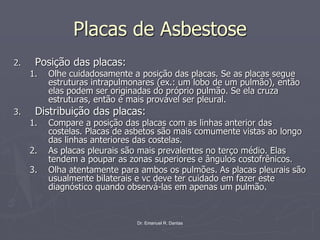

Placas de Asbestose
2. Posição das placas:
1. Olhe cuidadosamente a posição das placas. Se as placas segue
estruturas intrapulmonares (ex.: um lobo de um pulmão), então
elas podem ser originadas do próprio pulmão. Se ela cruza
estruturas, então é mais provável ser pleural.
3. Distribuição das placas:
1. Compare a posição das placas com as linhas anterior das
costelas. Placas de asbetos são mais comumente vistas ao longo
das linhas anteriores das costelas.
2. As placas pleurais são mais prevalentes no terço médio. Elas
tendem a poupar as zonas superiores e ângulos costofrênicos.
3. Olha atentamente para ambos os pulmões. As placas pleurais são
usualmente bilaterais e vc deve ter cuidado em fazer este
diagnóstico quando observá-las em apenas um pulmão.

Placas de Asbestose
4. Observe os diafragmas:
1. Placas pleurais ao longo do diafragma são
freqüentemente calcificadas. Se você observar densas
linhas hipotransparentes (cálcio) ao longo do
diafragma, isto implica que as placas pleurais estão
presentes.
5. Observe as placas:
1. As placas são irregulares por natureza.
6. Observe Rx antigos:
1. Placas pleurais crescem vagarosamente e
provavelmente estarão visíveis em Rx anteriores.

Placas pleurais.
Este filme pertence a um
homem de 63 anos
admitido por hemorragia
gastrointestinal que tinha
sido exposto ao asbesto.
Você pode observar
múltiplas placas pleurais
calcificadas no interior da
parede torácica.

Mesotelioma
► A opacificação que o mesotelioma causa terá as mesmas
características daquelas de causa pleural.
1. A origem:
1. Olhe atentamente ao crescimento da opacificação e determine se
ela segue os limites do pulmão.
2. Se não segue, então este opacificação hipotransparente deve ser
de origem pleural.
2. As margens:
1. Observe as margens da opacificação. Se elas são lobulares,
sugere malignidade.
2. Observe a margem superior da opacidade, que vai fazer o grande
diferencial de derrame pleural. Um derrame pleural seria muito
improvável se a margem superior fosse lobular e nenhum
menisco fosse visto.

Mesotelioma.
Este Rx pertence a
um homem de 72
anos que
desenvolve dor no
peito de forte
intensidade.
Ele mostra a
característica
típica de um
mesotelioma como
uma massa pleural
margens
irregulares e
lobuladas (seta)
associado a
redução do volume
do hemitórax e
comprimento das
costelas.

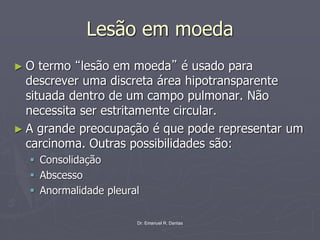

Lesão em moeda
► O termo “lesão em moeda” é usado para
descrever uma discreta área hipotransparente
situada dentro de um campo pulmonar. Não
necessita ser estritamente circular.
► A grande preocupação é que pode representar um
carcinoma. Outras possibilidades são:
▪ Consolidação
▪ Abscesso
▪ Anormalidade pleural

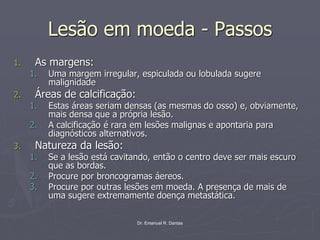

Lesão em moeda - Passos
1. As margens:
1. Uma margem irregular, espiculada ou lobulada sugere
malignidade
2. Áreas de calcificação:
1. Estas áreas seriam densas (as mesmas do osso) e, obviamente,
mais densa que a própria lesão.
2. A calcificação é rara em lesões malignas e apontaria para
diagnósticos alternativos.
3. Natureza da lesão:
1. Se a lesão está cavitando, então o centro deve ser mais escuro
que as bordas.
2. Procure por broncogramas áereos.
3. Procure por outras lesões em moeda. A presença de mais de
uma sugere extremamente doença metastática.

Lesão em moeda - Passos
4. Periferia:
1. Procure por anormalidades na periferia. Um tumor pode causar
problemas distal a lesão primária como uma infecção causando
consolidação e uma área de colapso.
5. Resto do filme:
1. Olhe atentamente para o resto do filme. Tumores malignos pode
estar associados com linfadenopatia mediastinal ou metástase
óssea.
6. Filmes antigos:
1. Compare com filmes antigos. Tumores crescem, então se uma
lesão não alterou de tamanho por pelo menos 2 anos ou mais,
pode-se dizer que não é maligno.

Lesão em moeda.
Este é um filme pré-op
de um homem de 65
anos fumante.
Existe uma massa no
lobo superior
esquerdo com uma
borda bem definida,
discretamente
lobulada. Isto é um
carcinoma.

Lesão Pulmonar Cavitada
► Algumas lesões em moeda podem cavitar.
1. Centro da lesão:
1. Observe o centro da lesão e compare com a periferia. Se o
centro é mais escuro, sugere cavitação.
2. Procure por um nível líquido, como uma linha horizontal dentro
da lesão. Existirá uma líquido hipotransparente abaixo da linha e
hipertransparente acima (ar).
2. Projeção em perfil:
1. Observe um filme em perfil. Cavidades e líquidos são
freqüentemente mais fáceis de serem vistos nessa projeção,
especialmente quando eles estão em posição posterior ou
inferior.
3. Filmes anteriores: se a lesão é bastante antiga, pode ser
possível ver a cavidade se desenvolvendo

Lesão Pulmonar Cavitada
►Se vc diagnosticou uma lesão cavitada:
▪ Observe a parede da cavidade. Alguns autores
dizem que as paredes da cavidade são
grossas (> 10 mm) quando a lesão é uma
neoplasia e finas (< 5 mm), quando um
abscesso.
▪ Observe atentamente para o interior da
cavidade. Se parece existir uma bola branca no
seu interior é característico de aspergiloma, que
é um raro achado.

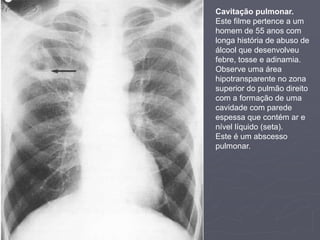

Cavitação pulmonar.
homem de 55 anos com
longa história de abuso de
álcool que desenvolveu
febre, tosse e adinamia.
Observe uma área
hipotransparente no zona
superior do pulmão direito
com a formação de uma
cavidade com parede
espessa que contém ar e
nível líquido (seta).
Este é um abscesso
pulmonar.

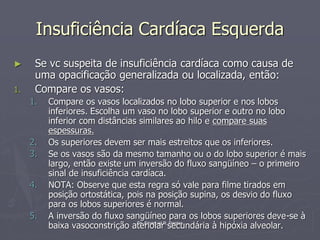

Insuficiência Cardíaca Esquerda
► Se vc suspeita de insuficiência cardíaca como causa de
uma opacificação generalizada ou localizada, então:
1. Compare os vasos:
1. Compare os vasos localizados no lobo superior e nos lobos
inferiores. Escolha um vaso no lobo superior e outro no lobo
inferior com distâncias similares ao hilo e compare suas
espessuras.
2. Os superiores devem ser mais estreitos que os inferiores.
3. Se os vasos são da mesmo tamanho ou o do lobo superior é mais
largo, então existe um inversão do fluxo sangüíneo – o primeiro
sinal de insuficiência cardíaca.
4. NOTA: Observe que esta regra só vale para filme tirados em
posição ortostática, pois na posição supina, os desvio do fluxo
para os lobos superiores é normal.
5. A inversão do fluxo sangüíneo para os lobos superiores deve-se à
baixa vasoconstrição ateriolar secundária à hipóxia alveolar.

Insuficiência Cardíaca Esquerda
2. Tamanho do coração:
1. Observe o tamanho do coração. A presença de
dilatação do ventrículo esquerdo é fortemente
sugestiva de insuficiência cardíaca.
3. Linhas B de Kerley:
1. Procure pelas linhas B de Kerley. Elas são causadas
por edema dos septos interlobulares.
2. Elas são horizontais, sem bifurcação,
hipotransparentes, melhores vistas na periferia do
pulmão logo acima do ângulo costofrênico.

Insuficiência Cardíaca. Este paciente possuía previamente um bypass coronariano.
Você pode observar que o coração está aumentado, linhas B de Kerley são vistas na
periferia de ambas as bases do pulmão e os vasos dos lobos superiores estão dilatados
e proeminentes (seta). Existe ainda um pequeno derrame pleural.

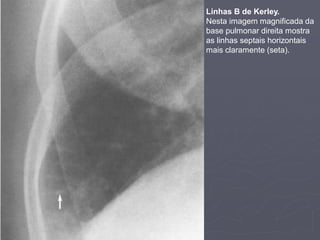

Linhas B de Kerley.
Nesta imagem magnificada da
base pulmonar direita mostra
as linhas septais horizontais
mais claramente (seta).

Bronquiectasias - Sinais
1. Opacificação em anel:
1. Essas opacificações parecem como anéis e são do tamanho de
até 1cm em diâmetro.
2. Eles podem ser únicas, mas usualmente ocorrem em grupos,
dando uma aparência de faveolamento ou em “cacho-de-uvas”.
3. Elas representam brônquios doentes vistos no final.
2. Opacificações em linhas paralelas (“tramline shadows”):
1. Procure por elas indo para a periferia dos pulmões. Elas
consistem de duas grossas linhas em branco saparadas por
preto.
2. É comum você encontrar linhas próximas ao hilo de um rx
normal. Entretanto essas opacificações em linhas paralelas são
grossas e não necessariamente próximas ao hilo,
correspondendo a brônquios doentes vistos no seu final.

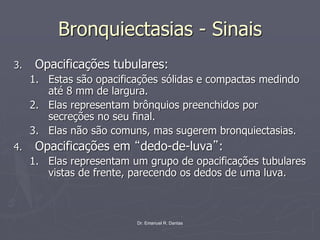

Bronquiectasias - Sinais
3. Opacificações tubulares:
1. Estas são opacificações sólidas e compactas medindo
até 8 mm de largura.
2. Elas representam brônquios preenchidos por
secreções no seu final.
3. Elas não são comuns, mas sugerem bronquiectasias.
4. Opacificações em “dedo-de-luva”:
1. Elas representam um grupo de opacificações tubulares
vistas de frente, parecendo os dedos de uma luva.

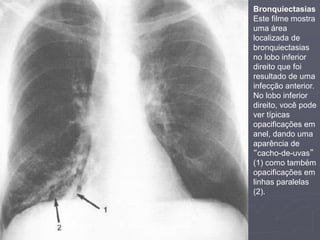

Bronquiectasias
Este filme mostra
uma área
localizada de
bronquiectasias
no lobo inferior
direito que foi
resultado de uma
infecção anterior.
No lobo inferior
direito, você pode
ver típicas
opacificações em
anel, dando uma
aparência de
“cacho-de-uvas”
(1) como também
opacificações em
linhas paralelas
(2).

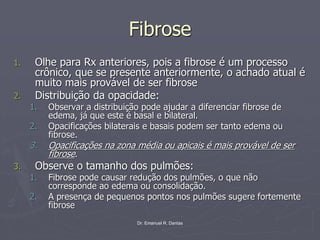

Fibrose
1. Olhe para Rx anteriores, pois a fibrose é um processo
crônico, que se presente anteriormente, o achado atual é
muito mais provável de ser fibrose
2. Distribuição da opacidade:
1. Observar a distribuição pode ajudar a diferenciar fibrose de
edema, já que este é basal e bilateral.
2. Opacificações bilaterais e basais podem ser tanto edema ou
fibrose.
3. Opacificações na zona média ou apicais é mais provável de ser
fibrose.
3. Observe o tamanho dos pulmões:
1. Fibrose pode causar redução dos pulmões, o que não
corresponde ao edema ou consolidação.
2. A presença de pequenos pontos nos pulmões sugere fortemente
fibrose

Fibrose
4. Observe a posição do mediastino:
1. Já que a fibrose causa diminuição dos pulmões, ela irá puxar o
mediastino em direção ao lado da fibrose.
2. Deslocamento do mediastino em direção ao lado da fibrose é
altamente sugestivo de fibrose.
5. Observe a natureza da opacificação:
1. Fibrose pulmonar mostra opacificações reticulo-nodulares que
simplesmente significa uma rede de linhas que se combinam
para formar opacificações nodulares a anelares com cerca de 5
mm em diâmetro.
2. Algumas vezes, essa rede de linhas é bastante fina, dando uma
aparência de “vidro-fosco”, semelhante a um fino véu sobre os
pulmões.
3. Com a evolução da fibrose, observa-se uma aparência mais
grosseira, que é conhecido como faveolamento.

Fibrose
6. Observe a borda do diafragma e coração:
1. Ambos podem aparecer borrados se a fibrose
está presente.
7. Observe as marcas vasculares:
1. Elas se tornam menos distintas em áreas de
fibrose. Isto acontece devido ao
desenvolvimento de numerosas áreas de
colapso do pulmão.

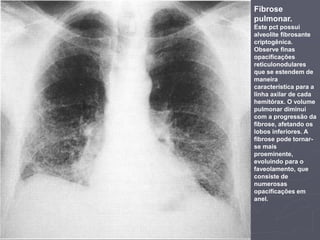

Fibrose
pulmonar.
Este pct possui
alveolite fibrosante
criptogênica.
Observe finas
opacificações
reticulonodulares
que se estendem de
maneira
característica para a
linha axilar de cada
hemitórax. O volume
pulmonar diminui
com a progressão da
fibrose, afetando os
lobos inferiores. A
fibrose pode tornar-
se mais
proeminente,
evoluindo para o
faveolamento, que
consiste de
numerosas
opacificações em
anel.

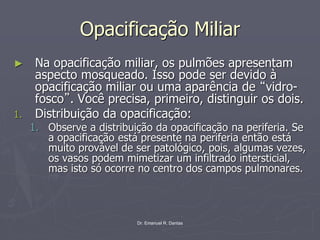

Opacificação Miliar
► Na opacificação miliar, os pulmões apresentam
aspecto mosqueado. Isso pode ser devido à
opacificação miliar ou uma aparência de “vidro-
fosco”. Você precisa, primeiro, distinguir os dois.
1. Distribuição da opacificação:
1. Observe a distribuição da opacificação na periferia. Se
a opacificação está presente na periferia então está
muito provável de ser patológico, pois, algumas vezes,
os vasos podem mimetizar um infiltrado intersticial,
mas isto só ocorre no centro dos campos pulmonares.

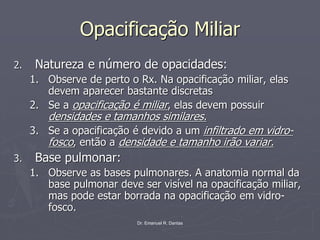

2. Natureza e número de opacidades:
1. Observe de perto o Rx. Na opacificação miliar, elas
devem aparecer bastante discretas
2. Se a opacificação é miliar, elas devem possuir
densidades e tamanhos similares.
3. Se a opacificação é devido a um infiltrado em vidro-
fosco, então a densidade e tamanho irão variar.
3. Base pulmonar:
1. Observe as bases pulmonares. A anatomia normal da
base pulmonar deve ser visível na opacificação miliar,
mas pode estar borrada na opacificação em vidro-
fosco.

► Se você reconhece a opacificação como miliar, então procure pistas para
sua causa. As possibilidades mais prováveis são:
▪ TB
▪ Sarcoidose
▪ Metástase miliar.
1. Observe a distribuição:
1. A opacificação miliar por TB é mais proeminente nos ápices, enquanto na
sarcoidose é mais predominante na região perihilar e terços médio do pulmão.
2. Já a metástase miliar, a predominância é nos terços inferiores dos pulmões.
2. Observe a densidade:
1. Altas densidades (muito branco) indica mais ser devido a pneumoconioses ou
TB calcificada.
2. Densidades menores pode ser metástases secundárias, sarcoidose ou outra
causa de mosqueteamento miliar.
3. Olhe o resto do Rx:
1. Procure por sinais de outras doenças.
2. Observe o hilo. Alargamento unilateral do hilo sugere TB, enquanto bilateral
sugere sarcoidose.

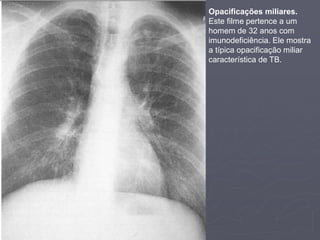

Opacificações miliares.
homem de 32 anos com
imunodeficiência. Ele mostra
a típica opacificação miliar
característica de TB.

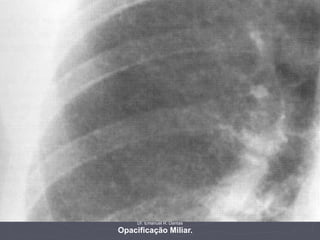

Opacificação Miliar.

Campos Pulmonares
Causas de hipertransparências

DPOC
► Quando procurar por causas de
hipertransparências bilaterais, você deve: observar
a penetração:
▪ Olhe os corpos atrás do coração. Lembre que em um
bom Rx, os corpos vertebrais tornam-se difíceis de ver
por trás da sombra cardíaca. Se eles são claramente
vistos no filme, então ele é está muito penetrado.
► DPOC está associado a aumento dos pulmões
devido ao aprisionamento de ar e ao
desenvolvimento de bolhas. Para isso, siga os
passos do slide seguinte para determinar se é
DPOC ou não.

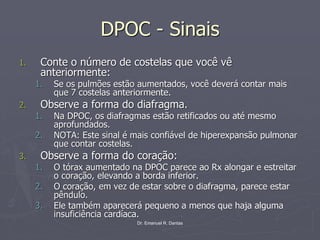

DPOC - Sinais
1. Conte o número de costelas que você vê
anteriormente:
1. Se os pulmões estão aumentados, você deverá contar mais
que 7 costelas anteriormente.
2. Observe a forma do diafragma.
1. Na DPOC, os diafragmas estão retificados ou até mesmo
aprofundados.
2. NOTA: Este sinal é mais confiável de hiperexpansão pulmonar
que contar costelas.
3. Observe a forma do coração:
1. O tórax aumentado na DPOC parece ao Rx alongar e estreitar
o coração, elevando a borda inferior.
2. O coração, em vez de estar sobre o diafragma, parece estar
pêndulo.
3. Ele também aparecerá pequeno a menos que haja alguma
insuficiência cardíaca.

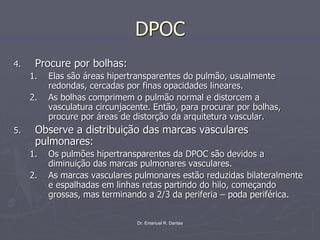

DPOC
4. Procure por bolhas:
1. Elas são áreas hipertransparentes do pulmão, usualmente
redondas, cercadas por finas opacidades lineares.
2. As bolhas comprimem o pulmão normal e distorcem a
vasculatura circunjacente. Então, para procurar por bolhas,
procure por áreas de distorção da arquitetura vascular.
5. Observe a distribuição das marcas vasculares
pulmonares:
1. Os pulmões hipertransparentes da DPOC são devidos a
diminuição das marcas pulmonares vasculares.
2. As marcas vasculares pulmonares estão reduzidas bilateralmente
e espalhadas em linhas retas partindo do hilo, começando
grossas, mas terminando a 2/3 da periferia – poda periférica.

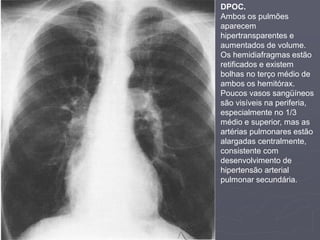

DPOC.
Ambos os pulmões
aparecem
hipertransparentes e
aumentados de volume.
Os hemidiafragmas estão
retificados e existem
bolhas no terço médio de
ambos os hemitórax.
Poucos vasos sangüíneos
são visíveis na periferia,
especialmente no 1/3
médio e superior, mas as
artérias pulmonares estão
alargadas centralmente,
consistente com
desenvolvimento de
hipertensão arterial
pulmonar secundária.

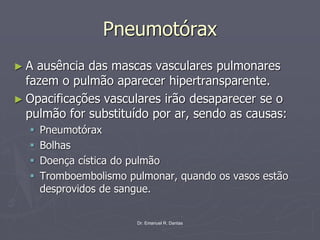

Pneumotórax
► A ausência das mascas vasculares pulmonares
fazem o pulmão aparecer hipertransparente.
► Opacificações vasculares irão desaparecer se o
pulmão for substituído por ar, sendo as causas:
▪ Pneumotórax
▪ Bolhas
▪ Doença cística do pulmão
▪ Tromboembolismo pulmonar, quando os vasos estão
desprovidos de sangue.

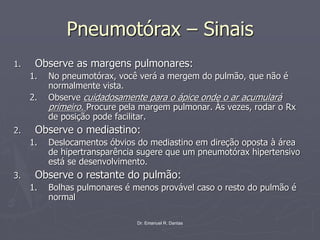

Pneumotórax – Sinais
1. Observe as margens pulmonares:
1. No pneumotórax, você verá a mergem do pulmão, que não é
normalmente vista.
2. Observe cuidadosamente para o ápice onde o ar acumulará
primeiro. Procure pela margem pulmonar. Às vezes, rodar o Rx
de posição pode facilitar.
2. Observe o mediastino:
1. Deslocamentos óbvios do mediastino em direção oposta à área
de hipertransparência sugere que um pneumotórax hipertensivo
está se desenvolvimento.
3. Observe o restante do pulmão:
1. Bolhas pulmonares é menos provável caso o resto do pulmão é
normal

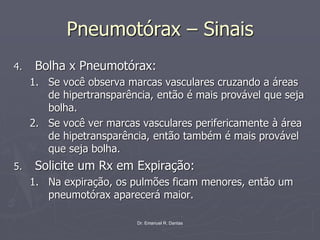

Pneumotórax – Sinais
4. Bolha x Pneumotórax:
1. Se você observa marcas vasculares cruzando a áreas
de hipertransparência, então é mais provável que seja
bolha.
2. Se você ver marcas vasculares perifericamente à área
de hipetransparência, então também é mais provável
que seja bolha.
5. Solicite um Rx em Expiração:
1. Na expiração, os pulmões ficam menores, então um
pneumotórax aparecerá maior.

Pneumotórax
Este paciente
teve um
pneumotórax
à esquerda
com colapso
do pulmão
esquerdo.
Você pode ver
a margem
pulmonar
(seta).

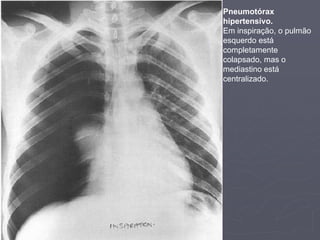

Pneumotórax
hipertensivo.
Em inspiração, o pulmão
esquerdo está
completamente
colapsado, mas o
mediastino está
centralizado.

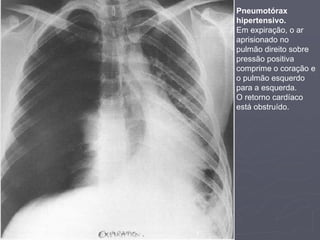

Pneumotórax
hipertensivo.
Em expiração, o ar
aprisionado no
pulmão direito sobre
pressão positiva
comprime o coração e
o pulmão esquerdo
para a esquerda.
O retorno cardíaco
está obstruído.

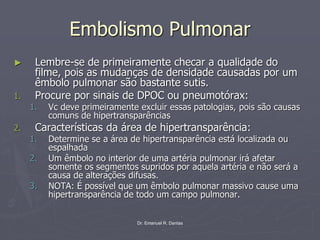

Embolismo Pulmonar
► Lembre-se de primeiramente checar a qualidade do
filme, pois as mudanças de densidade causadas por um
êmbolo pulmonar são bastante sutis.
1. Procure por sinais de DPOC ou pneumotórax:
1. Vc deve primeiramente excluir essas patologias, pois são causas
comuns de hipertransparências
2. Características da área de hipertransparência:
1. Determine se a área de hipertransparência está localizada ou
espalhada
2. Um êmbolo no interior de uma artéria pulmonar irá afetar
somente os segmentos supridos por aquela artéria e não será a
causa de alterações difusas.
3. NOTA: É possível que um êmbolo pulmonar massivo cause uma
hipertransparência de todo um campo pulmonar.

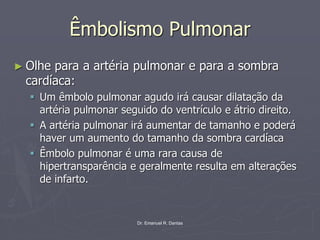

Êmbolismo Pulmonar
► Olhe para a artéria pulmonar e para a sombra
cardíaca:
▪ Um êmbolo pulmonar agudo irá causar dilatação da
artéria pulmonar seguido do ventrículo e átrio direito.
▪ A artéria pulmonar irá aumentar de tamanho e poderá
haver um aumento do tamanho da sombra cardíaca
▪ Êmbolo pulmonar é uma rara causa de
hipertransparência e geralmente resulta em alterações
de infarto.

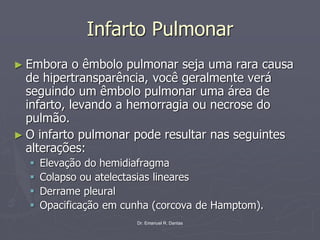

Infarto Pulmonar
► Embora o êmbolo pulmonar seja uma rara causa
de hipertransparência, você geralmente verá
seguindo um êmbolo pulmonar uma área de
infarto, levando a hemorragia ou necrose do
pulmão.
► O infarto pulmonar pode resultar nas seguintes
alterações:
▪ Elevação do hemidiafragma
▪ Colapso ou atelectasias lineares
▪ Derrame pleural
▪ Opacificação em cunha (corcova de Hamptom).

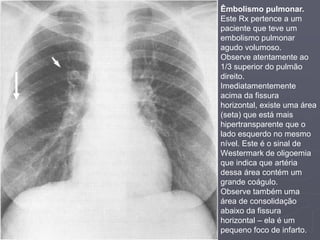

Êmbolismo pulmonar.
Este Rx pertence a um
paciente que teve um
embolismo pulmonar
agudo volumoso.
Observe atentamente ao
1/3 superior do pulmão
direito.
Imediatamentemente
acima da fissura
horizontal, existe uma área
(seta) que está mais
hipertransparente que o
lado esquerdo no mesmo
nível. Este é o sinal de
Westermark de oligoemia
que indica que artéria
dessa área contém um
grande coágulo.
Observe também uma
área de consolidação
abaixo da fissura
horizontal – ela é um
pequeno foco de infarto.

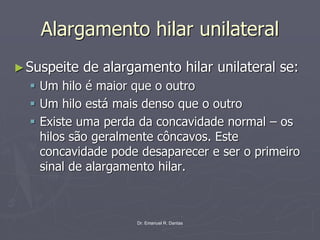

Alargamento hilar unilateral
►Suspeite de alargamento hilar unilateral se:
▪ Um hilo é maior que o outro
▪ Um hilo está mais denso que o outro
▪ Existe uma perda da concavidade normal – os
hilos são geralmente côncavos. Este
concavidade pode desaparecer e ser o primeiro
sinal de alargamento hilar.

►Se você suspeitar de alargamento hilar
então:
▪ Cheque a qualidade do filme. Um filme rodado
fará um hilo aparecer mais largo que o outro.
▪ Olhe para o filme em projeção lateral. Um hilo
alargado pode parecer anormalmente denso na
lateral.
▪ Observe filmes anteriores.

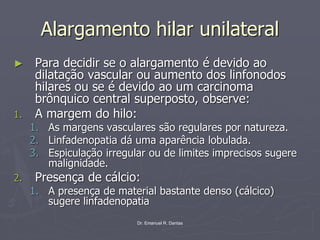

► Para decidir se o alargamento é devido ao
dilatação vascular ou aumento dos linfonodos
hilares ou se é devido ao um carcinoma
brônquico central superposto, observe:
1. A margem do hilo:
1. As margens vasculares são regulares por natureza.
2. Linfadenopatia dá uma aparência lobulada.
3. Espiculação irregular ou de limites imprecisos sugere
malignidade.
2. Presença de cálcio:
1. A presença de material bastante denso (cálcico)
sugere linfadenopatia

3. Observe o resto do Rx:
1. Se vc suspeita de alargamento hilar, então olhe
cuidadosamente para a periferia procurando por
lesões (tumor, TB) infiltração pulmonar (linfangite
carcinomatosa) ou lesões ósseas (metástases).
4. Mediastino:
1. Alargamento hilar maligno pode estar associado a
linfadenopatia mediastinal superior.

Alargamento hilar
unilateral.
Observe que a borda
hilar direita está irregular,
sugerindo uma causa
maligna. O resto do filme
está normal.
Um filme em perfil é
necessário para
confirmar.

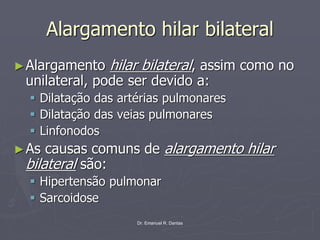

Alargamento hilar bilateral
►Alargamento hilar bilateral, assim como no
unilateral, pode ser devido a:
▪ Dilatação das artérias pulmonares
▪ Dilatação das veias pulmonares
▪ Linfonodos
►As causas comuns de alargamento hilar
bilateral são:
▪ Hipertensão pulmonar
▪ Sarcoidose

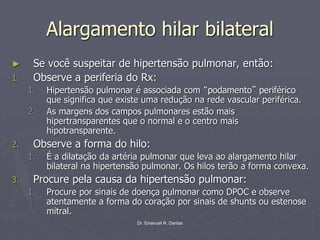

► Se você suspeitar de hipertensão pulmonar, então:
1. Observe a periferia do Rx:
1. Hipertensão pulmonar é associada com “podamento” periférico
que significa que existe uma redução na rede vascular periférica.
2. As margens dos campos pulmonares estão mais
hipertransparentes que o normal e o centro mais
hipotransparente.
2. Observe a forma do hilo:
1. É a dilatação da artéria pulmonar que leva ao alargamento hilar
bilateral na hipertensão pulmonar. Os hilos terão a forma convexa.
3. Procure pela causa da hipertensão pulmonar:
1. Procure por sinais de doença pulmonar como DPOC e observe
atentamente a forma do coração por sinais de shunts ou estenose
mitral.

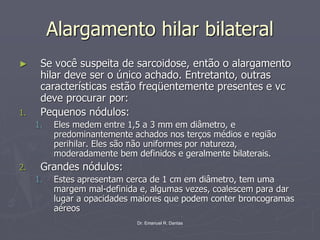

► Se você suspeita de sarcoidose, então o alargamento
hilar deve ser o único achado. Entretanto, outras
características estão freqüentemente presentes e vc
deve procurar por:
1. Pequenos nódulos:
1. Eles medem entre 1,5 a 3 mm em diâmetro, e
predominantemente achados nos terços médios e região
perihilar. Eles são não uniformes por natureza,
moderadamente bem definidos e geralmente bilaterais.
2. Grandes nódulos:
1. Estes apresentam cerca de 1 cm em diâmetro, tem uma
margem mal-definida e, algumas vezes, coalescem para dar
lugar a opacidades maiores que podem conter broncogramas
aéreos

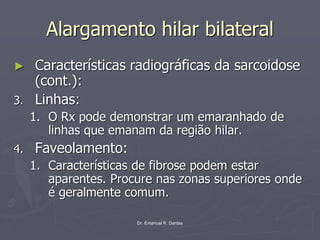

► Características radiográficas da sarcoidose
(cont.):
3. Linhas:
1. O Rx pode demonstrar um emaranhado de
linhas que emanam da região hilar.
4. Faveolamento:
1. Características de fibrose podem estar
aparentes. Procure nas zonas superiores onde
é geralmente comum.

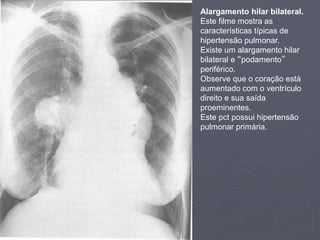

Alargamento hilar bilateral.
Este filme mostra as
características típicas de
hipertensão pulmonar.
Existe um alargamento hilar
bilateral e “podamento”
periférico.
Observe que o coração está
aumentado com o ventrículo
direito e sua saída
proeminentes.
Este pct possui hipertensão
pulmonar primária.

Alterações da Sombra
Cardíaca

Causas de Alterações da Sombra
Cardíaca
►Defeito septal atrial
►Estenose mitral
►Aneurisma ventricular esquerdo
►Derrame pericárdio

Defeito do Septo Atrial
► Se o coração está aumentado ou existe hipertensão
pulmonar, então uma causa possível é o defeito do septo
atrial
► Se você suspeita de defeito do septo atrial, então observe:
1. O coração pode estar alargado:
1. Determine a razão cardiotorácica medindo o diâmetro do tórax e o
diâmetro do coração. O coração não pode ser maior que metade do
diâmetro do tórax.
2. Observe a forma do coração:
1. Observe primeiro o ápice do coração que é freqüentemente
arredondado quando da presença de alargamento do ventrículo
esquerdo e algumas vezes levantado do diafragma.
2. Depois observe a borda direita do coração. Devido ao aumento do
átrio direito, a borda direita do coração apresenta-se mais cheia
que o normal

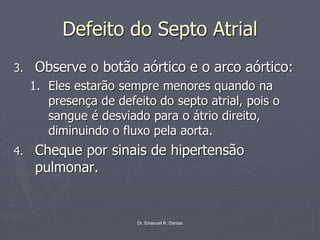

Defeito do Septo Atrial
3. Observe o botão aórtico e o arco aórtico:
1. Eles estarão sempre menores quando na
presença de defeito do septo atrial, pois o
sangue é desviado para o átrio direito,
diminuindo o fluxo pela aorta.
4. Cheque por sinais de hipertensão
pulmonar.

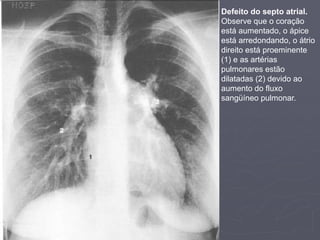

Defeito do septo atrial.
Observe que o coração
está aumentado, o ápice
está arredondando, o átrio
direito está proeminente
(1) e as artérias
pulmonares estão
dilatadas (2) devido ao
aumento do fluxo
sangüíneo pulmonar.

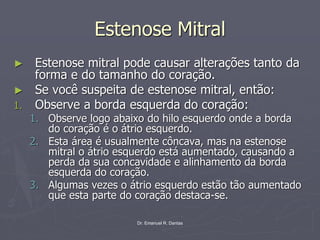

Estenose Mitral
► Estenose mitral pode causar alterações tanto da
forma e do tamanho do coração.
► Se você suspeita de estenose mitral, então:
1. Observe a borda esquerda do coração:
1. Observe logo abaixo do hilo esquerdo onde a borda
do coração é o átrio esquerdo.
2. Esta área é usualmente côncava, mas na estenose
mitral o átrio esquerdo está aumentado, causando a
perda da sua concavidade e alinhamento da borda
esquerda do coração.
3. Algumas vezes o átrio esquerdo estão tão aumentado
que esta parte do coração destaca-se.

Estenose Mitral
2. Observe a borda direita do coração:
1. Aumento do átrio esquerdo causa algumas vezes um
deslocamento para a direita da borda direta do coração.
3. Identifique a traquéia e a siga até ela se separar nos
brônquios fontes:
1. A carina e o ângulo entre os brônquios fontes devem ser menor
que 90º. Meça essa ângulo.
2. Se o ângulo é maior que 90º, então é sugestivo de alargamento
do átrio esquerdo, uma característica comum da estenose mitral.
4. Observe a área da valva mitral por calcificações:
1. Materiais densos em volta da valva sugeriria uma doença valvar,
mas é um achado raro.

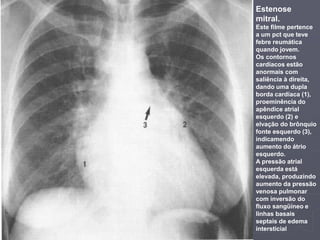

Estenose
mitral.
Este filme pertence
a um pct que teve
febre reumática
quando jovem.
Os contornos
cardíacos estão
anormais com
saliência à direita,
dando uma dupla
borda cardíaca (1),
proeminência do
apêndice atrial
esquerdo (2) e
elvação do brônquio
fonte esquerdo (3),
indicamendo
aumento do átrio
esquerdo.
A pressão atrial
esquerda está
elevada, produzindo
aumento da pressão
venosa pulmonar
com inversão do
fluxo sangüíneo e
linhas basais
septais de edema
intersticial

Aneurisma Ventricular Esquerdo
► O aneurisma ventricular pode causar aumento
generalizado do ventrículo esquerdo e ser
indistinguível da dilatação ventricular
esquerda.
► Se você suspeitar de aneurisma, então
observe:
1. Saliência no ventrículo esquerdo:
1. Siga a borda esquerda do coração. Se uma parte da
borda faz saliência sobre o resto, isso sugere
aneurisma.
2. Procure por calficiações:
1. Se o aneurisma é longa data, então ele pode
tornar-se calcificado e você verá uma margem de
calcificação ao longo da borda direita do coração

Aneurisma
ventricular
esquerdo.
Este filme
pertence a um
homem de 57
anos com dor no
peito e dispnéia.
Em adição aos
sinais de edema
pulmonar, este
filme também
mostra um
aneurisma
ventricular
esquerdo
salientando-se
para fora e para
cima do ápice
ventricular.
Calcificação
também está
presente (seta).

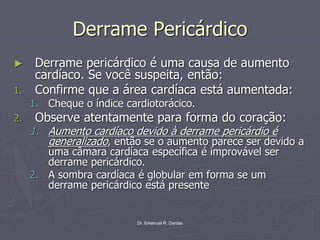

Derrame Pericárdico
► Derrame pericárdico é uma causa de aumento
cardíaco. Se você suspeita, então:
1. Confirme que a área cardíaca está aumentada:
1. Cheque o índice cardiotorácico.
2. Observe atentamente para forma do coração:
1. Aumento cardíaco devido à derrame pericárdio é
generalizado, então se o aumento parece ser devido a
uma câmara cardíaca específica é improvável ser
derrame pericárdico.
2. A sombra cardíaca é globular em forma se um
derrame pericárdico está presente

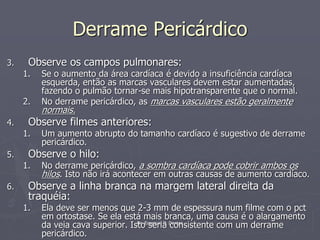

Derrame Pericárdico
3. Observe os campos pulmonares:
1. Se o aumento da área cardíaca é devido a insuficiência cardíaca
esquerda, então as marcas vasculares devem estar aumentadas,
fazendo o pulmão tornar-se mais hipotransparente que o normal.
2. No derrame pericárdico, as marcas vasculares estão geralmente
normais.
4. Observe filmes anteriores:
1. Um aumento abrupto do tamanho cardíaco é sugestivo de derrame
pericárdico.
5. Observe o hilo:
1. No derrame pericárdico, a sombra cardíaca pode cobrir ambos os
hilos. Isto não irá acontecer em outras causas de aumento cardíaco.
6. Observe a linha branca na margem lateral direita da
traquéia:
1. Ela deve ser menos que 2-3 mm de espessura num filme com o pct
em ortostase. Se ela está mais branca, uma causa é o alargamento
da veia cava superior. Isto seria consistente com um derrame
pericárdico.

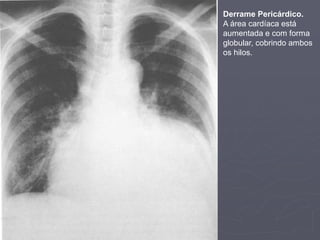

Derrame Pericárdico.
A área cardíaca está
aumentada e com forma
globular, cobrindo ambos
os hilos.

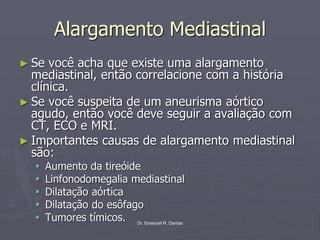

Alargamento Mediastinal
► Se você acha que existe uma alargamento
mediastinal, então correlacione com a história
clínica.
► Se você suspeita de um aneurisma aórtico
agudo, então você deve seguir a avaliação com
CT, ECO e MRI.
► Importantes causas de alargamento mediastinal
são:
▪ Aumento da tireóide
▪ Linfonodomegalia mediastinal
▪ Dilatação aórtica
▪ Dilatação do esôfago
▪ Tumores tímicos.

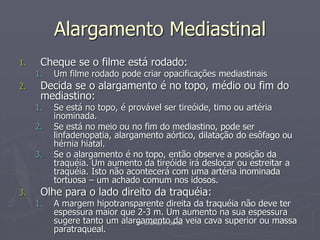

1. Cheque se o filme está rodado:
1. Um filme rodado pode criar opacificações mediastinais
2. Decida se o alargamento é no topo, médio ou fim do
mediastino:
1. Se está no topo, é provável ser tireóide, timo ou artéria
inominada.
2. Se está no meio ou no fim do mediastino, pode ser
linfadenopatia, alargamento aórtico, dilatação do esôfago ou
hérnia hiatal.
3. Se o alargamento é no topo, então observe a posição da
traquéia. Um aumento da tireóide irá deslocar ou estreitar a
traquéia. Isto não acontecerá com uma artéria inominada
tortuosa – um achado comum nos idosos.
3. Olhe para o lado direito da traquéia:
1. A margem hipotransparente direita da traquéia não deve ter
espessura maior que 2-3 m. Um aumento na sua espessura
sugere tanto um alargamento da veia cava superior ou massa
paratraqueal.

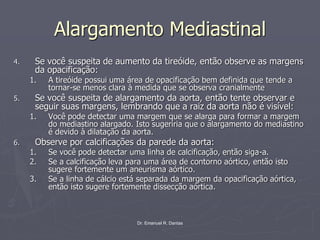

4. Se você suspeita de aumento da tireóide, então observe as margens
da opacificação:
1. A tireóide possui uma área de opacificação bem definida que tende a
tornar-se menos clara à medida que se observa cranialmente
5. Se você suspeita de alargamento da aorta, então tente observar e
seguir suas margens, lembrando que a raiz da aorta não é visível:
1. Você pode detectar uma margem que se alarga para formar a margem
do mediastino alargado. Isto sugeriria que o alargamento do mediastino
é devido à dilatação da aorta.
6. Observe por calcificações da parede da aorta:
1. Se você pode detectar uma linha de calcificação, então siga-a.
2. Se a calcificação leva para uma área de contorno aórtico, então isto
sugere fortemente um aneurisma aórtico.
3. Se a linha de cálcio está separada da margem da opacificação aórtica,
então isto sugere fortemente dissecção aórtica.

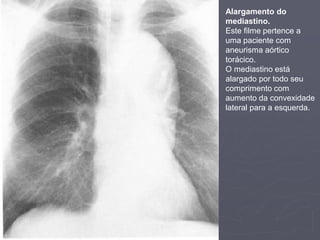

Alargamento do
mediastino.
Este filme pertence a
uma paciente com
aneurisma aórtico
torácico.
O mediastino está
alargado por todo seu
comprimento com
aumento da convexidade
lateral para a esquerda.

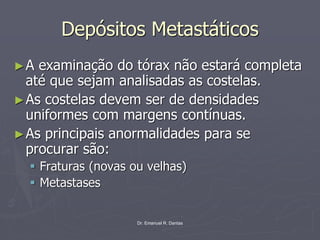

Depósitos Metastáticos
►A examinação do tórax não estará completa
até que sejam analisadas as costelas.
►As costelas devem ser de densidades
uniformes com margens contínuas.
►As principais anormalidades para se
procurar são:
▪ Fraturas (novas ou velhas)
▪ Metastases

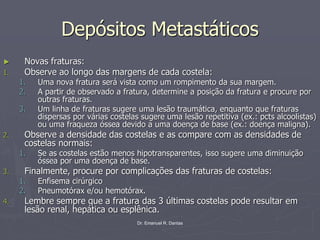

► Novas fraturas:
1. Observe ao longo das margens de cada costela:
1. Uma nova fratura será vista como um rompimento da sua margem.
2. A partir de observado a fratura, determine a posição da fratura e procure por
outras fraturas.
3. Um linha de fraturas sugere uma lesão traumática, enquanto que fraturas
dispersas por várias costelas sugere uma lesão repetitiva (ex.: pcts alcoolistas)
ou uma fraqueza óssea devido a uma doença de base (ex.: doença maligna).
2. Observe a densidade das costelas e as compare com as densidades de
costelas normais:
1. Se as costelas estão menos hipotransparentes, isso sugere uma diminuição
óssea por uma doença de base.
3. Finalmente, procure por complicações das fraturas de costelas:
1. Enfisema cirúrgico
2. Pneumotórax e/ou hemotórax.
4. Lembre sempre que a fratura das 3 últimas costelas pode resultar em
lesão renal, hepática ou esplênica.

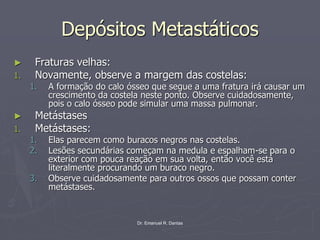

► Fraturas velhas:
1. Novamente, observe a margem das costelas:
1. A formação do calo ósseo que segue a uma fratura irá causar um
crescimento da costela neste ponto. Observe cuidadosamente,
pois o calo ósseo pode simular uma massa pulmonar.
► Metástases
1. Metástases:
1. Elas parecem como buracos negros nas costelas.
2. Lesões secundárias começam na medula e espalham-se para o
exterior com pouca reação em sua volta, então você está
literalmente procurando um buraco negro.
3. Observe cuidadosamente para outros ossos que possam conter
metástases.

Metástases
ósseas.
Observe
cuidadosamente
este filme. Os
pulmões estão
hiperexpandidos.
Observe a
destruição da
porção posterior
do córtex e da
medula da
quinta costela à
direita associado
a uma massa de
tecido mole mal
definida (seta).
Esta é uma
metástase lítica.

Enfisema Cirúrgico
► Ao primeiro olhar, um enfisema cirúrgico dá uma aparência
desordenada que, algumas vezes, pode estar confinado para
um tecido mole particular, mas que também pode estar por
todo o raio-x.
► Se você suspeita de enfisema, então observe:
1. Em casos moderados, procure por áreas com forma de
losango hipertransparentes que representam depósitos de ar
no interior do tecido mole. Estas áreas irão estar todas sobre
um mesmo plano que irão seguir um plano de uma estrutura
de tecido mole.
2. Em raros casos severos, a orientação pelos planos é perdida.
Em vez de procurar por depósitos de ar em um plano
específico, procure por áreas alternantes de
hipo/hipertransparentes que não irão aparecer confinadas a
uma única estrutura de tecido mole e irá cruzar parte ou todo
o filme.

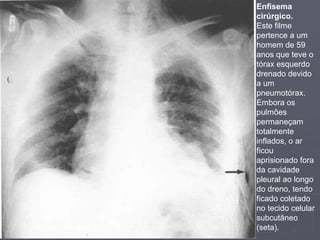

Enfisema
cirúrgico.
Este filme
pertence a um
homem de 59
anos que teve o
tórax esquerdo
drenado devido
a um
pneumotórax.
Embora os
pulmões
permaneçam
totalmente
inflados, o ar
ficou
aprisionado fora
da cavidade
pleural ao longo
do dreno, tendo
ficado coletado
no tecido celular
subcutâneo
(seta).

Tumor de Pancoast
► Antes de liberar um Rx como normal:
1. Observe atentamente os ápices de ambos os pulmões:
1. Este é um lugar comum para patologias pulmonares, como tumor
de Pancoast ou fibrose crônica.
2. Lesões neste localmente podem passar facilmente despercebidas
devido estarem escondidas pelas costelas e clavículas.
2. Observe atentamente a sombra cardíaca:
1. Lesões atrás do coração são freqüentemente esquecidas porque
elas estão obscurecidas pela sombra cardíaca.
2. Procure por qualquer parte da sombra cardíaca que apareça mais
hipotransparente que o normal.
3. Observe também se existe opacificação triangular do colapso do
lobo inferior.

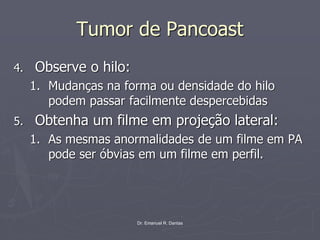

Tumor de Pancoast
4. Observe o hilo:
1. Mudanças na forma ou densidade do hilo
podem passar facilmente despercebidas
5. Obtenha um filme em projeção lateral:
1. As mesmas anormalidades de um filme em PA
pode ser óbvias em um filme em perfil.

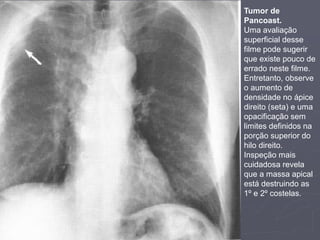

Tumor de
Pancoast.
Uma avaliação
superficial desse
filme pode sugerir
que existe pouco de
errado neste filme.
Entretanto, observe
o aumento de
densidade no ápice
direito (seta) e uma
opacificação sem
limites definidos na
porção superior do
hilo direito.
Inspeção mais
cuidadosa revela
que a massa apical
está destruindo as
1º e 2º costelas.

Interpretando o Raio-X

Mais conteúdo relacionado

Mais procurados

Semelhante a Interpretando o Raio-X

Mais de Diagnostic Radiologist

Último

Interpretando o Raio-X
