Radiologia Propedeutica
O documento descreve os principais padrões radiológicos normais e anormais encontrados em radiografias de tórax. Inclui detalhes sobre anatomia, técnica radiológica, avaliação setorial e os principais achados de nódulos, massas, derrame pleural, atelectasia, hipertransparências e doenças difusas.
Mais conteúdo relacionado
Semelhante a Radiologia Propedeutica
Radiologia Propedeutica
- 1.

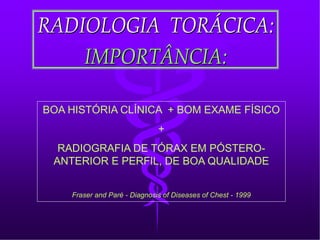

- 2. RADIOLOGIA TORÁCICA:RADIOLOGIA TORÁCICA: IMPORTÂNCIA:IMPORTÂNCIA: BOAHISTÓRIA CLÍNICA + BOM EXAME FÍSICO + RADIOGRAFIA DE TÓRAX EM PÓSTERO- ANTERIOR E PERFIL, DE BOA QUALIDADE Fraser and Paré - Diagnosis of Diseases of Chest - 1999

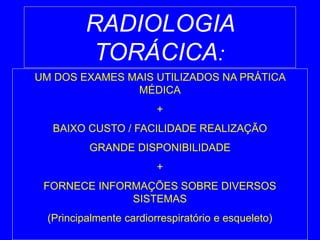

- 3. UM DOS EXAMESMAIS UTILIZADOS NA PRÁTICA MÉDICA + BAIXO CUSTO / FACILIDADE REALIZAÇÃO GRANDE DISPONIBILIDADE + FORNECE INFORMAÇÕES SOBRE DIVERSOS SISTEMAS (Principalmente cardiorrespiratório e esqueleto) RADIOLOGIA TORÁCICA:

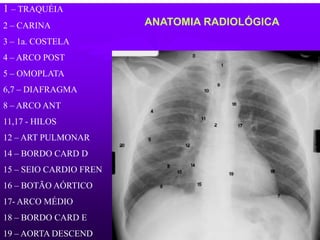

- 4. ANATOMIA RADIOLÓGICA 1 –TRAQUÉIA 2 – CARINA 3 – 1a. COSTELA 4 – ARCO POST 5 – OMOPLATA 6,7 – DIAFRAGMA 8 – ARCO ANT 11,17 - HILOS 12 – ART PULMONAR 14 – BORDO CARD D 15 – SEIO CARDIO FREN 16 – BOTÃO AÓRTICO 17- ARCO MÉDIO 18 – BORDO CARD E 19 – AORTA DESCEND

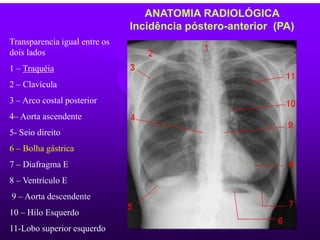

- 5. ANATOMIA RADIOLÓGICA Incidência póstero-anterior(PA) Transparencia igual entre os dois lados 1 – Traquéia 2 – Clavícula 3 – Arco costal posterior 4– Aorta ascendente 5- Seio direito 6 – Bolha gástrica 7 – Diafragma E 8 – Ventrículo E 9 – Aorta descendente 10 – Hilo Esquerdo 11-Lobo superior esquerdo

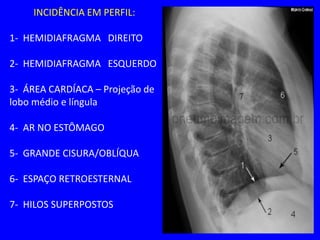

- 6. INCIDÊNCIA EM PERFIL: 1-HEMIDIAFRAGMA DIREITO 2- HEMIDIAFRAGMA ESQUERDO 3- ÁREA CARDÍACA – Projeção de lobo médio e língula 4- AR NO ESTÔMAGO 5- GRANDE CISURA/OBLÍQUA 6- ESPAÇO RETROESTERNAL 7- HILOS SUPERPOSTOS

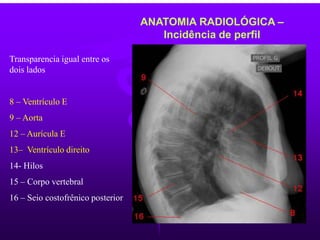

- 7. ANATOMIA RADIOLÓGICA – Incidênciade perfil Transparencia igual entre os dois lados 8 – Ventrículo E 9 – Aorta 12 – Aurícula E 13– Ventrículo direito 14- Hilos 15 – Corpo vertebral 16 – Seio costofrênico posterior

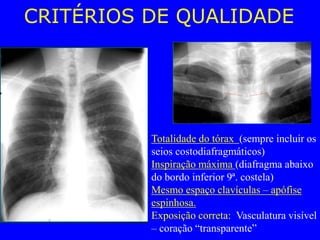

- 8. CRITÉRIOS DE QUALIDADE Totalidadedo tórax (sempre incluir os seios costodiafragmáticos) Inspiração máxima (diafragma abaixo do bordo inferior 9ª. costela) Mesmo espaço clavículas – apófise espinhosa. Exposição correta: Vasculatura visível – coração “transparente”

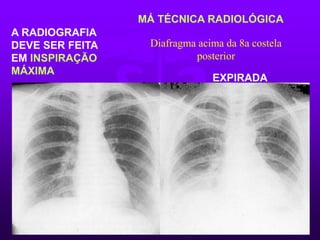

- 9. MÁ TÉCNICA RADIOLÓGICA ARADIOGRAFIA DEVE SER FEITA EM INSPIRAÇÃO MÁXIMA EXPIRADA Diafragma acima da 8a costela posterior

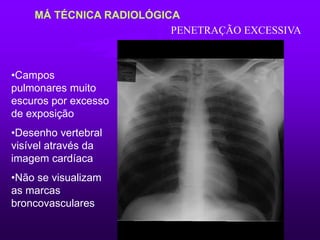

- 10. MÁ TÉCNICA RADIOLÓGICA •Campos pulmonaresmuito escuros por excesso de exposição •Desenho vertebral visível através da imagem cardíaca •Não se visualizam as marcas broncovasculares PENETRAÇÃO EXCESSIVA

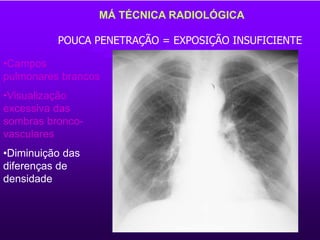

- 11. MÁ TÉCNICA RADIOLÓGICA •Campos pulmonaresbrancos •Visualização excessiva das sombras bronco- vasculares •Diminuição das diferenças de densidade POUCA PENETRAÇÃO = EXPOSIÇÃO INSUFICIENTE

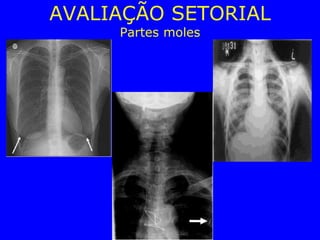

- 12.

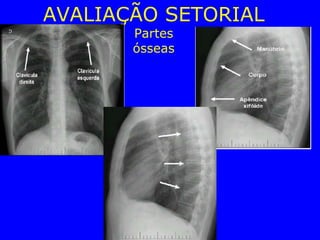

- 13.

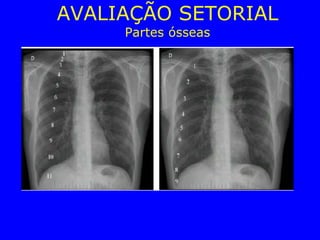

- 14.

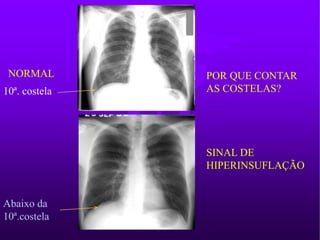

- 15. NORMAL Abaixo da 10ª.costela POR QUECONTAR AS COSTELAS? SINAL DE HIPERINSUFLAÇÃO 10ª. costela

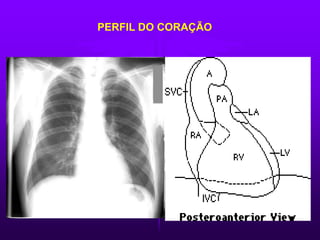

- 16. TÉCNICA RADIOLÓGICA: RX NOLEITO – LADO DIREITO OU ESQUERDO? PONTOS DE REFERÊNCIA: .IDENTIFICAÇÃO .Perfil do coração .Bolha gástrica .Botão aórtico .Diafragma

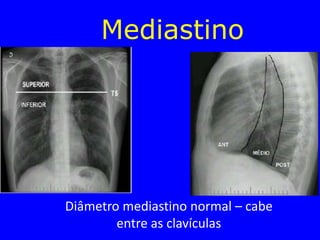

- 17. Mediastino Diâmetro mediastino normal– cabe entre as clavículas

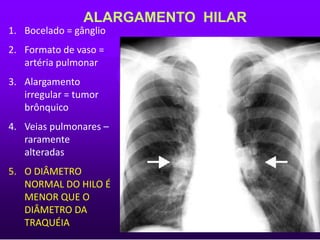

- 18. ALARGAMENTO HILAR 1. Bocelado= gânglio 2. Formato de vaso = artéria pulmonar 3. Alargamento irregular = tumor brônquico 4. Veias pulmonares – raramente alteradas 5. O DIÂMETRO NORMAL DO HILO É MENOR QUE O DIÂMETRO DA TRAQUÉIA
- 19.

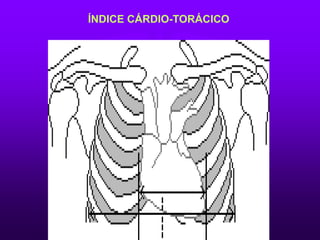

- 20.

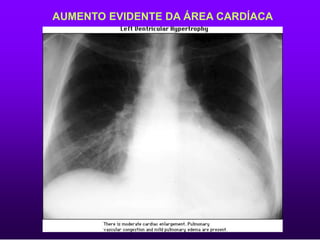

- 21. AUMENTO EVIDENTE DAÁREA CARDÍACA

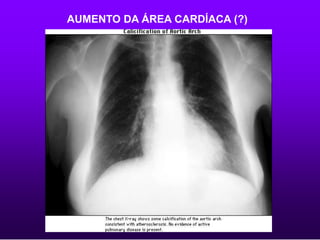

- 22. AUMENTO DA ÁREACARDÍACA (?)

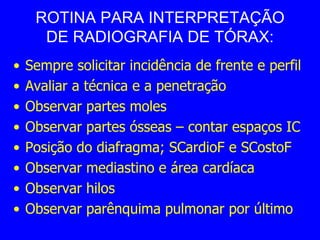

- 23. ROTINA PARA INTERPRETAÇÃO DERADIOGRAFIA DE TÓRAX: • Sempre solicitar incidência de frente e perfil • Avaliar a técnica e a penetração • Observar partes moles • Observar partes ósseas – contar espaços IC • Posição do diafragma; SCardioF e SCostoF • Observar mediastino e área cardíaca • Observar hilos • Observar parênquima pulmonar por último

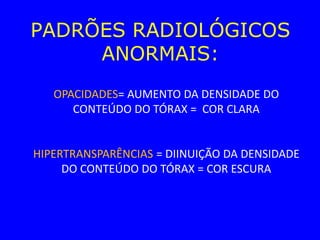

- 24. PADRÕES RADIOLÓGICOS ANORMAIS: OPACIDADES= AUMENTODA DENSIDADE DO CONTEÚDO DO TÓRAX = COR CLARA HIPERTRANSPARÊNCIAS = DIINUIÇÃO DA DENSIDADE DO CONTEÚDO DO TÓRAX = COR ESCURA

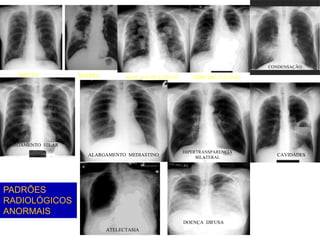

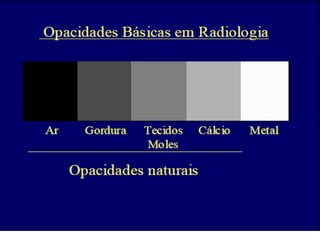

- 26. NODULO MASSA NODULOSMULTIPLOS DERRAME PLEURAL CAVIDADES ALARGAMENTO HILAR ALARGAMENTO MEDIASTINO HIPERTRANSPARENCIA BILATERAL CONDENSAÇÃO ATELECTASIA DOENÇA DIFUSA PADRÕES RADIOLÓGICOS ANORMAIS

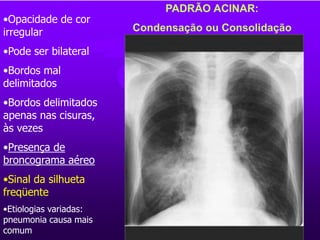

- 27. PADRÃO ACINAR: Condensação ouConsolidação •Opacidade de cor irregular •Pode ser bilateral •Bordos mal delimitados •Bordos delimitados apenas nas cisuras, às vezes •Presença de broncograma aéreo •Sinal da silhueta freqüente •Etiologias variadas: pneumonia causa mais comum

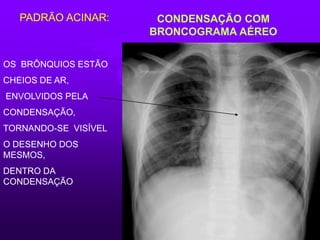

- 28. CONDENSAÇÃO COM BRONCOGRAMA AÉREO OSBRÔNQUIOS ESTÃO CHEIOS DE AR, ENVOLVIDOS PELA CONDENSAÇÃO, TORNANDO-SE VISÍVEL O DESENHO DOS MESMOS, DENTRO DA CONDENSAÇÃO PADRÃO ACINAR:

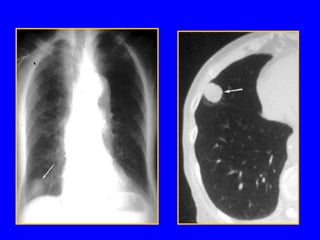

- 29. Padrões Radiológicos Nódulo Pulmonar •< 3cm diâmetro • Redondo ou oval • Homogênea • Limites bem definidos • Único ou múltiplo • Presença de calcificações • Presença de cavitações

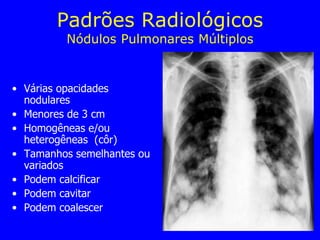

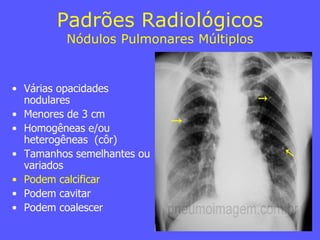

- 31. • Várias opacidades nodulares •Menores de 3 cm • Homogêneas e/ou heterogêneas (côr) • Tamanhos semelhantes ou variados • Podem calcificar • Podem cavitar • Podem coalescer Padrões Radiológicos Nódulos Pulmonares Múltiplos
- 32. • Várias opacidades nodulares •Menores de 3 cm • Homogêneas e/ou heterogêneas (côr) • Tamanhos semelhantes ou variados • Podem calcificar • Podem cavitar • Podem coalescer Padrões Radiológicos Nódulos Pulmonares Múltiplos

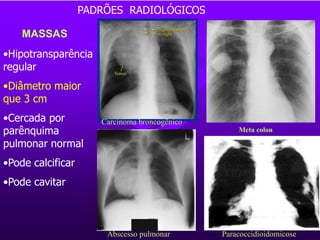

- 33. MASSAS •Hipotransparência regular •Diâmetro maior que 3cm •Cercada por parênquima pulmonar normal •Pode calcificar •Pode cavitar Meta colon Paracoccidioidomicose Carcinoma broncogênico Abscesso pulmonar PADRÕES RADIOLÓGICOS

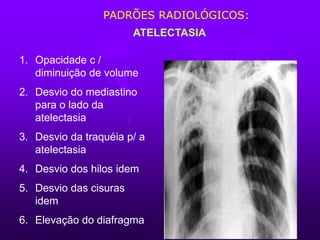

- 34. ATELECTASIA 1. Opacidade c/ diminuição de volume 2. Desvio do mediastino para o lado da atelectasia 3. Desvio da traquéia p/ a atelectasia 4. Desvio dos hilos idem 5. Desvio das cisuras idem 6. Elevação do diafragma PADRÕES RADIOLÓGICOS:

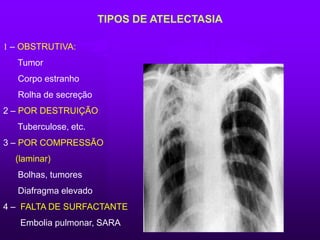

- 35. TIPOS DE ATELECTASIA 1– OBSTRUTIVA: Tumor Corpo estranho Rolha de secreção 2 – POR DESTRUIÇÃO: Tuberculose, etc. 3 – POR COMPRESSÃO (laminar) Bolhas, tumores Diafragma elevado 4 – FALTA DE SURFACTANTE Embolia pulmonar, SARA

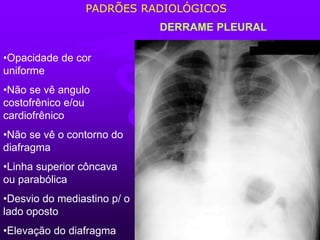

- 36. DERRAME PLEURAL •Opacidade decor uniforme •Não se vê angulo costofrênico e/ou cardiofrênico •Não se vê o contorno do diafragma •Linha superior côncava ou parabólica •Desvio do mediastino p/ o lado oposto •Elevação do diafragma PADRÕES RADIOLÓGICOS

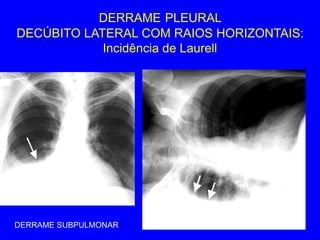

- 37. DERRAME PLEURAL DECÚBITO LATERALCOM RAIOS HORIZONTAIS: Incidência de Laurell DERRAME SUBPULMONAR

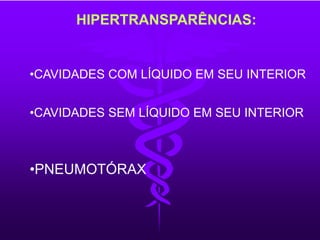

- 38. HIPERTRANSPARÊNCIAS: •CAVIDADES COM LÍQUIDOEM SEU INTERIOR •CAVIDADES SEM LÍQUIDO EM SEU INTERIOR •PNEUMOTÓRAX

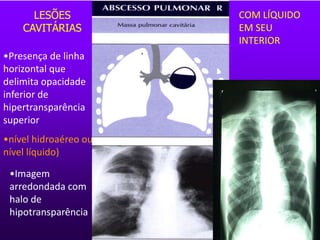

- 39. •Presença de linha horizontalque delimita opacidade inferior de hipertransparência superior •nível hidroaéreo ou nível líquido) •Imagem arredondada com halo de hipotransparência LESÕES CAVITÁRIAS COM LÍQUIDO EM SEU INTERIOR

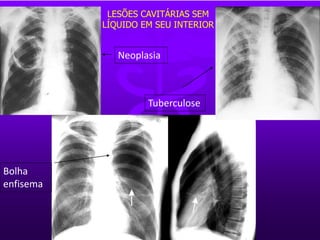

- 40. LESÕES CAVITÁRIAS SEM LÍQUIDOEM SEU INTERIOR Neoplasia Tuberculose Bolha enfisema

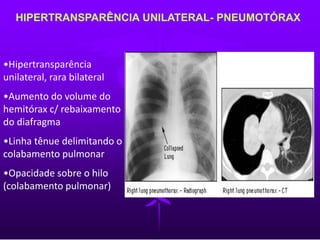

- 41. HIPERTRANSPARÊNCIA UNILATERAL- PNEUMOTÓRAX •Hipertransparência unilateral,rara bilateral •Aumento do volume do hemitórax c/ rebaixamento do diafragma •Linha tênue delimitando o colabamento pulmonar •Opacidade sobre o hilo (colabamento pulmonar)

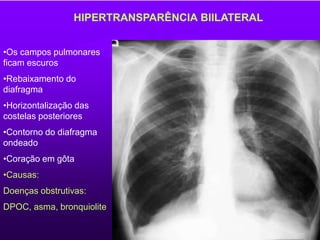

- 42. HIPERTRANSPARÊNCIA BIILATERAL •Os campospulmonares ficam escuros •Rebaixamento do diafragma •Horizontalização das costelas posteriores •Contorno do diafragma ondeado •Coração em gôta •Causas: Doenças obstrutivas: DPOC, asma, bronquiolite

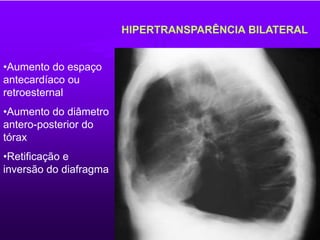

- 43. HIPERTRANSPARÊNCIA BILATERAL •Aumento doespaço antecardíaco ou retroesternal •Aumento do diâmetro antero-posterior do tórax •Retificação e inversão do diafragma

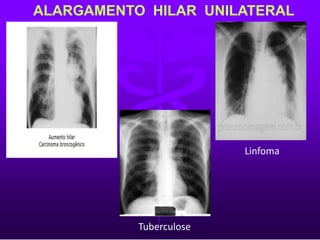

- 44.

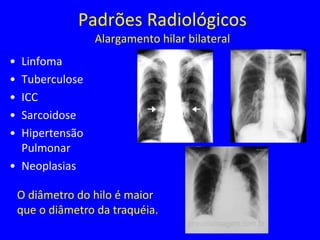

- 45. Padrões Radiológicos Alargamento hilarbilateral • Linfoma • Tuberculose • ICC • Sarcoidose • Hipertensão Pulmonar • Neoplasias O diâmetro do hilo é maior que o diâmetro da traquéia.

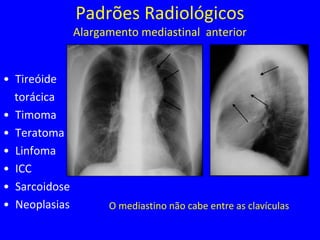

- 46. Padrões Radiológicos Alargamento mediastinalanterior • Tireóide torácica • Timoma • Teratoma • Linfoma • ICC • Sarcoidose • Neoplasias O mediastino não cabe entre as clavículas

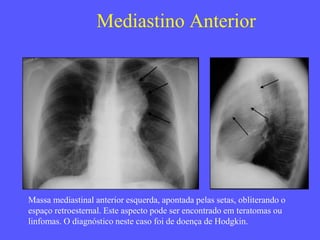

- 47. Mediastino Anterior Massa mediastinalanterior esquerda, apontada pelas setas, obliterando o espaço retroesternal. Este aspecto pode ser encontrado em teratomas ou linfomas. O diagnóstico neste caso foi de doença de Hodgkin.

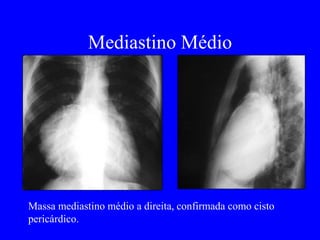

- 48. Mediastino Médio Massa mediastinomédio a direita, confirmada como cisto pericárdico.

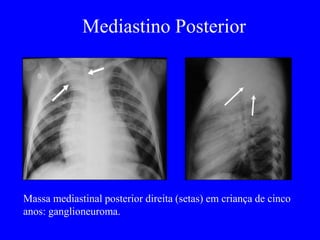

- 49. Mediastino Posterior Massa mediastinalposterior direita (setas) em criança de cinco anos: ganglioneuroma.

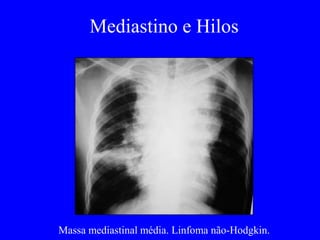

- 50. Mediastino e Hilos Massamediastinal média. Linfoma não-Hodgkin.

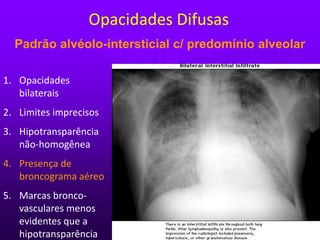

- 51. Padrão alvéolo-intersticial c/predomínio alveolar 1. Opacidades bilaterais 2. Limites imprecisos 3. Hipotransparência não-homogênea 4. Presença de broncograma aéreo 5. Marcas bronco- vasculares menos evidentes que a hipotransparência Opacidades Difusas

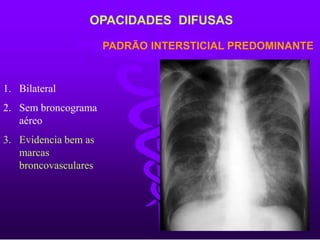

- 52. PADRÃO INTERSTICIAL PREDOMINANTE OPACIDADESDIFUSAS 1. Bilateral 2. Sem broncograma aéreo 3. Evidencia bem as marcas broncovasculares

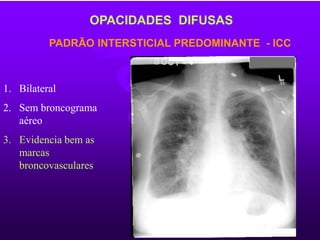

- 53. PADRÃO INTERSTICIAL PREDOMINANTE- ICC OPACIDADES DIFUSAS 1. Bilateral 2. Sem broncograma aéreo 3. Evidencia bem as marcas broncovasculares

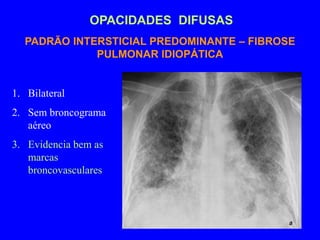

- 54. PADRÃO INTERSTICIAL PREDOMINANTE– FIBROSE PULMONAR IDIOPÁTICA OPACIDADES DIFUSAS 1. Bilateral 2. Sem broncograma aéreo 3. Evidencia bem as marcas broncovasculares
- 55. NODULO MASSA NODULOSMULTIPLOS DERRAME PLEURAL CAVIDADES ALARGAMENTO HILAR ALARGAMENTO MEDIASTINO HIPERTRANSPARENCIA BILATERAL CONDENSAÇÃO ATELECTASIA DOENÇA DIFUSA PADRÕES RADIOLÓGICOS ANORMAIS
