Prof. Daniel Xavier
   A radiografia simples do tórax é um dos
    exames radiológicos mais utilizados na
    prática médica.

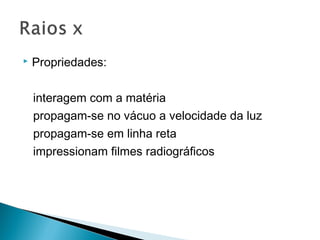

   Propriedades:

    interagem com a matéria
    propagam-se no vácuo a velocidade da luz
    propagam-se em linha reta
    impressionam filmes radiográficos

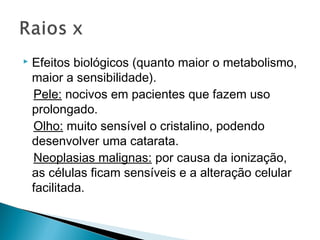

   Efeitos biológicos (quanto maior o metabolismo,
    maior a sensibilidade).
    Pele: nocivos em pacientes que fazem uso
    prolongado.
    Olho: muito sensível o cristalino, podendo
    desenvolver uma catarata.
    Neoplasias malignas: por causa da ionização,
    as células ficam sensíveis e a alteração celular
    facilitada.

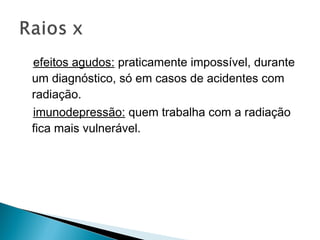

efeitos agudos: praticamente impossível, durante
um diagnóstico, só em casos de acidentes com
radiação.
imunodepressão: quem trabalha com a radiação
fica mais vulnerável.

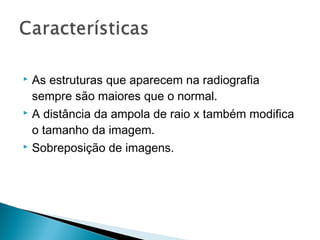

 As estruturas que aparecem na radiografia
  sempre são maiores que o normal.
 A distância da ampola de raio x também modifica

  o tamanho da imagem.
 Sobreposição de imagens.
2.1 – Póstero-anterior (PA)

2.2 – Ântero-posterior (AP)

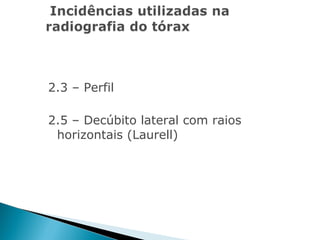

2.3 – Perfil

2.5 – Decúbito lateral com raios
 horizontais (Laurell)

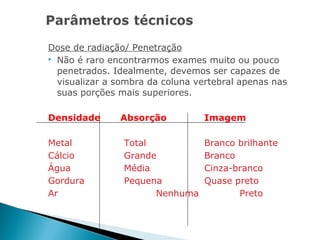

Dose de radiação/ Penetração
 Não é raro encontrarmos exames muito ou pouco

  penetrados. Idealmente, devemos ser capazes de
  visualizar a sombra da coluna vertebral apenas nas
  suas porções mais superiores.

Densidade      Absorção          Imagem

Metal           Total            Branco brilhante
Cálcio          Grande           Branco
Água            Média            Cinza-branco
Gordura         Pequena          Quase preto
Ar                    Nenhuma           Preto

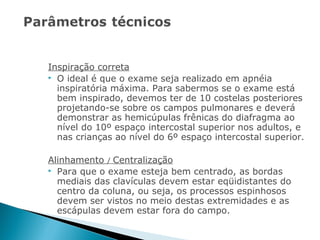

Inspiração correta
 O ideal é que o exame seja realizado em apnéia
  inspiratória máxima. Para sabermos se o exame está
  bem inspirado, devemos ter de 10 costelas posteriores
  projetando-se sobre os campos pulmonares e deverá
  demonstrar as hemicúpulas frênicas do diafragma ao
  nível do 10º espaço intercostal superior nos adultos, e
  nas crianças ao nível do 6º espaço intercostal superior.

Alinhamento / Centralização
 Para que o exame esteja bem centrado, as bordas
  mediais das clavículas devem estar eqüidistantes do
  centro da coluna, ou seja, os processos espinhosos
  devem ser vistos no meio destas extremidades e as
  escápulas devem estar fora do campo.

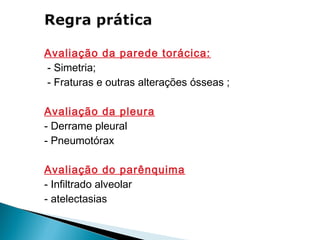

Avaliação da parede torácica:
- Simetria;
- Fraturas e outras alterações ósseas ;

Avaliação da pleura
- Derrame pleural
- Pneumotórax

Avaliação do parênquima
- Infiltrado alveolar
- atelectasias

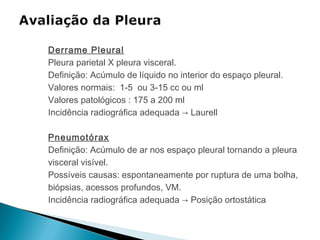

Derrame Pleural
Pleura parietal X pleura visceral.
Definição: Acúmulo de líquido no interior do espaço pleural.
Valores normais: 1-5 ou 3-15 cc ou ml
Valores patológicos : 175 a 200 ml
Incidência radiográfica adequada → Laurell

Pneumotórax
Definição: Acúmulo de ar nos espaço pleural tornando a pleura
visceral visível.
Possíveis causas: espontaneamente por ruptura de uma bolha,
biópsias, acessos profundos, VM.
Incidência radiográfica adequada → Posição ortostática

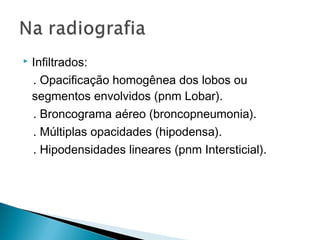

   Infiltrados:
    . Opacificação homogênea dos lobos ou
    segmentos envolvidos (pnm Lobar).
    . Broncograma aéreo (broncopneumonia).
    . Múltiplas opacidades (hipodensa).
    . Hipodensidades lineares (pnm Intersticial).

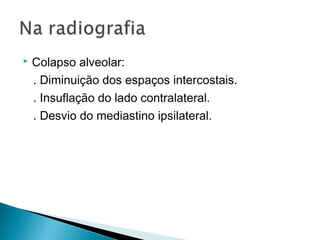

   Colapso alveolar:
    . Diminuição dos espaços intercostais.
    . Insuflação do lado contralateral.
    . Desvio do mediastino ipsilateral.

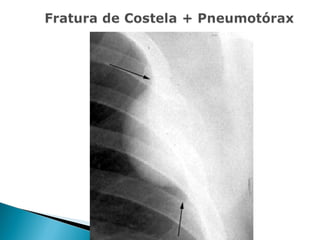

   Pneumotórax:
    . Ausência da trama pulmonar.
    . Desvio do mediastino contralateral a lesão.

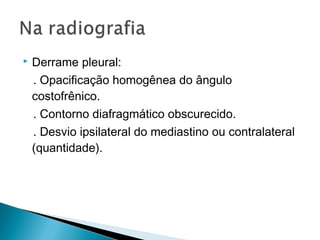

   Derrame pleural:
    . Opacificação homogênea do ângulo
    costofrênico.
    . Contorno diafragmático obscurecido.
    . Desvio ipsilateral do mediastino ou contralateral
    (quantidade).
   Pequeno: menor que 500 ml

   Médio: entre 500 e 1000 ml

   Grande: acima de 1000 ml

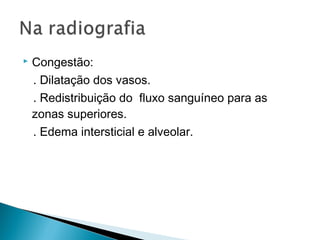

   Congestão:
    . Dilatação dos vasos.
    . Redistribuição do fluxo sanguíneo para as
    zonas superiores.
    . Edema intersticial e alveolar.
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia
Aula de Radiologia

Mais conteúdo relacionado

Mais procurados

Conceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagemConceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagem
Pollyanna Medeiros

Avaliação de Exames de Imagem - Enfermagem
Avaliação de Exames de Imagem - EnfermagemAvaliação de Exames de Imagem - Enfermagem
Avaliação de Exames de Imagem - Enfermagem
Joseir Saturnino

Aula01:INTRODUÇÃO AO ESTUDO DE ANATOMIA
Aula01:INTRODUÇÃO AO ESTUDO DE ANATOMIAAula01:INTRODUÇÃO AO ESTUDO DE ANATOMIA
Aula01:INTRODUÇÃO AO ESTUDO DE ANATOMIA
Leonardo Delgado

Radiografia normal do tórax
Radiografia normal do tóraxRadiografia normal do tórax
Radiografia normal do tórax
Flávia Salame

Raio x pós graduação
Raio   x pós graduaçãoRaio   x pós graduação
Raio x pós graduação
Iapes Ensino

Tomografia do Abdome
Tomografia do Abdome Tomografia do Abdome
Tomografia do Abdome
Herculys Douglas Clímaco Marques

Estudo de imagens ortopédicas na radiologia
Estudo de imagens ortopédicas na radiologiaEstudo de imagens ortopédicas na radiologia
Estudo de imagens ortopédicas na radiologia
Herculys Douglas Clímaco Marques

Aula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia ComputadorizadaAula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia Computadorizada
Jaqueline Almeida

Anatomia Radiológica
Anatomia RadiológicaAnatomia Radiológica
Anatomia Radiológica
Renata Cristina

RESSONÂNCIA MAGNÉTICA-ATUALIZAÇÃO
RESSONÂNCIA MAGNÉTICA-ATUALIZAÇÃORESSONÂNCIA MAGNÉTICA-ATUALIZAÇÃO
RESSONÂNCIA MAGNÉTICA-ATUALIZAÇÃO
Herculys Douglas Clímaco Marques

Interpretação de Imagens Tomográficas (TC)
Interpretação de Imagens Tomográficas (TC)Interpretação de Imagens Tomográficas (TC)
Interpretação de Imagens Tomográficas (TC)
Herculys Douglas Clímaco Marques

CÓDIGO DE ÉTICA DOS PROFISSIONAIS DAS TÉCNICAS RADIOLÓGICAS
CÓDIGO DE ÉTICA DOS PROFISSIONAIS DAS TÉCNICAS RADIOLÓGICASCÓDIGO DE ÉTICA DOS PROFISSIONAIS DAS TÉCNICAS RADIOLÓGICAS
CÓDIGO DE ÉTICA DOS PROFISSIONAIS DAS TÉCNICAS RADIOLÓGICAS
Herculys Douglas Clímaco Marques

Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)
Herculys Douglas Clímaco Marques

Exame físico do Tórax
Exame físico do TóraxExame físico do Tórax
Exame físico do Tórax
pauloalambert

DiagnóStico Por Imagem Prof Vagner Sá
DiagnóStico Por Imagem   Prof  Vagner SáDiagnóStico Por Imagem   Prof  Vagner Sá
DiagnóStico Por Imagem Prof Vagner Sá
Secretaria Municipal da Cidade do Rio de Janeiro

Terminologia radiológica termos gerais usados no posicionamento radiológico
Terminologia radiológica termos gerais usados no posicionamento radiológicoTerminologia radiológica termos gerais usados no posicionamento radiológico
Terminologia radiológica termos gerais usados no posicionamento radiológico
Cristiane Dias

Avaliação sistemática da radiografia do tórax
Avaliação sistemática da radiografia do tóraxAvaliação sistemática da radiografia do tórax
Avaliação sistemática da radiografia do tórax
Bruna Cesário

RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS XRADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
Herculys Douglas Clímaco Marques

Técnicas de exames radiológicos
Técnicas de exames radiológicosTécnicas de exames radiológicos
Técnicas de exames radiológicos
radiomed

Tomografia Computadorizada - Introdução
Tomografia Computadorizada - IntroduçãoTomografia Computadorizada - Introdução
Tomografia Computadorizada - Introdução
celais0814


Mais procurados (20)

Conceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagemConceitos basicos de qualidade da imagem
Conceitos basicos de qualidade da imagem

Avaliação de Exames de Imagem - Enfermagem
Avaliação de Exames de Imagem - EnfermagemAvaliação de Exames de Imagem - Enfermagem
Avaliação de Exames de Imagem - Enfermagem

Aula01:INTRODUÇÃO AO ESTUDO DE ANATOMIA
Aula01:INTRODUÇÃO AO ESTUDO DE ANATOMIAAula01:INTRODUÇÃO AO ESTUDO DE ANATOMIA
Aula01:INTRODUÇÃO AO ESTUDO DE ANATOMIA

Radiografia normal do tórax
Radiografia normal do tóraxRadiografia normal do tórax
Radiografia normal do tórax

Raio x pós graduação
Raio   x pós graduaçãoRaio   x pós graduação
Raio x pós graduação

Tomografia do Abdome
Tomografia do Abdome Tomografia do Abdome
Tomografia do Abdome

Estudo de imagens ortopédicas na radiologia
Estudo de imagens ortopédicas na radiologiaEstudo de imagens ortopédicas na radiologia
Estudo de imagens ortopédicas na radiologia

Aula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia ComputadorizadaAula de Imagenologia sobre Tomografia Computadorizada
Aula de Imagenologia sobre Tomografia Computadorizada

Anatomia Radiológica
Anatomia RadiológicaAnatomia Radiológica
Anatomia Radiológica

RESSONÂNCIA MAGNÉTICA-ATUALIZAÇÃO
RESSONÂNCIA MAGNÉTICA-ATUALIZAÇÃORESSONÂNCIA MAGNÉTICA-ATUALIZAÇÃO
RESSONÂNCIA MAGNÉTICA-ATUALIZAÇÃO

Interpretação de Imagens Tomográficas (TC)
Interpretação de Imagens Tomográficas (TC)Interpretação de Imagens Tomográficas (TC)
Interpretação de Imagens Tomográficas (TC)

CÓDIGO DE ÉTICA DOS PROFISSIONAIS DAS TÉCNICAS RADIOLÓGICAS
CÓDIGO DE ÉTICA DOS PROFISSIONAIS DAS TÉCNICAS RADIOLÓGICASCÓDIGO DE ÉTICA DOS PROFISSIONAIS DAS TÉCNICAS RADIOLÓGICAS
CÓDIGO DE ÉTICA DOS PROFISSIONAIS DAS TÉCNICAS RADIOLÓGICAS

Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)Tudo sobre Ressonância Magnética (RM)
Tudo sobre Ressonância Magnética (RM)

Exame físico do Tórax
Exame físico do TóraxExame físico do Tórax
Exame físico do Tórax

DiagnóStico Por Imagem Prof Vagner Sá
DiagnóStico Por Imagem   Prof  Vagner SáDiagnóStico Por Imagem   Prof  Vagner Sá
DiagnóStico Por Imagem Prof Vagner Sá

Terminologia radiológica termos gerais usados no posicionamento radiológico
Terminologia radiológica termos gerais usados no posicionamento radiológicoTerminologia radiológica termos gerais usados no posicionamento radiológico
Terminologia radiológica termos gerais usados no posicionamento radiológico

Avaliação sistemática da radiografia do tórax
Avaliação sistemática da radiografia do tóraxAvaliação sistemática da radiografia do tórax
Avaliação sistemática da radiografia do tórax

RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS XRADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X
RADIOLOGIA CONVENCIONAL E FORMAÇÃO DOS RAIOS X

Técnicas de exames radiológicos
Técnicas de exames radiológicosTécnicas de exames radiológicos
Técnicas de exames radiológicos

Tomografia Computadorizada - Introdução
Tomografia Computadorizada - IntroduçãoTomografia Computadorizada - Introdução
Tomografia Computadorizada - Introdução


Semelhante a Aula de Radiologia

Aspiração 12.07.12 final
Aspiração 12.07.12 finalAspiração 12.07.12 final
Aspiração 12.07.12 final
upload718

Aspiração 12.07.12
Aspiração 12.07.12Aspiração 12.07.12
Aspiração 12.07.12
upload718

Patologias do tórax
Patologias do tóraxPatologias do tórax
Patologias do tórax
Débora Souto

Abordagem diagnóstica ao paciente crítico com distúrbios respiratórios enfe...
Abordagem diagnóstica ao paciente crítico com distúrbios respiratórios   enfe...Abordagem diagnóstica ao paciente crítico com distúrbios respiratórios   enfe...
Abordagem diagnóstica ao paciente crítico com distúrbios respiratórios enfe...
Aroldo Gavioli

Aula de coluna cervical
Aula de coluna cervicalAula de coluna cervical
Aula de coluna cervical
Douglas Henrique

Avaliação
AvaliaçãoAvaliação
AVALIAÇÃO FISIOTERAPÊUTICA EM UTI
AVALIAÇÃO FISIOTERAPÊUTICA EM UTIAVALIAÇÃO FISIOTERAPÊUTICA EM UTI
Derrames Pleurais
Derrames PleuraisDerrames Pleurais
Derrames Pleurais
Flávia Salame

Radiografia normal do tórax
Radiografia normal do tóraxRadiografia normal do tórax
Radiografia normal do tórax
Flávia Salame

Estudo radiológico do tórax dcg fisioterapia pdf.
Estudo radiológico do tórax dcg  fisioterapia pdf.Estudo radiológico do tórax dcg  fisioterapia pdf.
Estudo radiológico do tórax dcg fisioterapia pdf.
upload718

Semiologia radiologica-estudantes-medicina
Semiologia radiologica-estudantes-medicinaSemiologia radiologica-estudantes-medicina
Semiologia radiologica-estudantes-medicina
João Paulo Ferreira de Queiroz

Semiologia radiologica-estudantes-medicina
Semiologia radiologica-estudantes-medicinaSemiologia radiologica-estudantes-medicina
Semiologia radiologica-estudantes-medicina
Karlinhos Talita

Estudo radiológico do tórax dcg fisioterapia pdf
Estudo radiológico do tórax dcg  fisioterapia pdfEstudo radiológico do tórax dcg  fisioterapia pdf
Estudo radiológico do tórax dcg fisioterapia pdf
upload718

Cistos e cavidades pulmonares
Cistos e cavidades pulmonaresCistos e cavidades pulmonares
Cistos e cavidades pulmonares
Flávia Salame

Raio X torax norma, padroes radiologicos.pptx
Raio X torax norma, padroes radiologicos.pptxRaio X torax norma, padroes radiologicos.pptx
Raio X torax norma, padroes radiologicos.pptx
ImersonAlbertoAlfane

1408
14081408
Doc go.net 273849218-eponimos-em-propedeutica-medica-henrique-marisco.pdf
Doc go.net 273849218-eponimos-em-propedeutica-medica-henrique-marisco.pdfDoc go.net 273849218-eponimos-em-propedeutica-medica-henrique-marisco.pdf
Doc go.net 273849218-eponimos-em-propedeutica-medica-henrique-marisco.pdf
reneedetrovao

Monitoria snc, crânio e coluna cervical(2)
Monitoria snc, crânio e coluna cervical(2)Monitoria snc, crânio e coluna cervical(2)
Monitoria snc, crânio e coluna cervical(2)
Norberto Werle

Achados radiográficos na radiografia de tórax
Achados radiográficos na radiografia de tóraxAchados radiográficos na radiografia de tórax
Achados radiográficos na radiografia de tórax
isadoracordenonsi

Atelectasias e pneumotrax
Atelectasias e pneumotraxAtelectasias e pneumotrax
Atelectasias e pneumotrax
Flávia Salame


Semelhante a Aula de Radiologia (20)

Aspiração 12.07.12 final
Aspiração 12.07.12 finalAspiração 12.07.12 final
Aspiração 12.07.12 final

Aspiração 12.07.12
Aspiração 12.07.12Aspiração 12.07.12
Aspiração 12.07.12

Patologias do tórax
Patologias do tóraxPatologias do tórax
Patologias do tórax

Abordagem diagnóstica ao paciente crítico com distúrbios respiratórios enfe...
Abordagem diagnóstica ao paciente crítico com distúrbios respiratórios   enfe...Abordagem diagnóstica ao paciente crítico com distúrbios respiratórios   enfe...
Abordagem diagnóstica ao paciente crítico com distúrbios respiratórios enfe...

Aula de coluna cervical
Aula de coluna cervicalAula de coluna cervical
Aula de coluna cervical

Avaliação
AvaliaçãoAvaliação
Avaliação

AVALIAÇÃO FISIOTERAPÊUTICA EM UTI
AVALIAÇÃO FISIOTERAPÊUTICA EM UTIAVALIAÇÃO FISIOTERAPÊUTICA EM UTI
AVALIAÇÃO FISIOTERAPÊUTICA EM UTI

Derrames Pleurais
Derrames PleuraisDerrames Pleurais
Derrames Pleurais

Radiografia normal do tórax
Radiografia normal do tóraxRadiografia normal do tórax
Radiografia normal do tórax

Estudo radiológico do tórax dcg fisioterapia pdf.
Estudo radiológico do tórax dcg  fisioterapia pdf.Estudo radiológico do tórax dcg  fisioterapia pdf.
Estudo radiológico do tórax dcg fisioterapia pdf.

Semiologia radiologica-estudantes-medicina
Semiologia radiologica-estudantes-medicinaSemiologia radiologica-estudantes-medicina
Semiologia radiologica-estudantes-medicina

Semiologia radiologica-estudantes-medicina
Semiologia radiologica-estudantes-medicinaSemiologia radiologica-estudantes-medicina
Semiologia radiologica-estudantes-medicina

Estudo radiológico do tórax dcg fisioterapia pdf
Estudo radiológico do tórax dcg  fisioterapia pdfEstudo radiológico do tórax dcg  fisioterapia pdf
Estudo radiológico do tórax dcg fisioterapia pdf

Cistos e cavidades pulmonares
Cistos e cavidades pulmonaresCistos e cavidades pulmonares
Cistos e cavidades pulmonares

Raio X torax norma, padroes radiologicos.pptx
Raio X torax norma, padroes radiologicos.pptxRaio X torax norma, padroes radiologicos.pptx
Raio X torax norma, padroes radiologicos.pptx

1408
14081408
1408

Doc go.net 273849218-eponimos-em-propedeutica-medica-henrique-marisco.pdf
Doc go.net 273849218-eponimos-em-propedeutica-medica-henrique-marisco.pdfDoc go.net 273849218-eponimos-em-propedeutica-medica-henrique-marisco.pdf
Doc go.net 273849218-eponimos-em-propedeutica-medica-henrique-marisco.pdf

Monitoria snc, crânio e coluna cervical(2)
Monitoria snc, crânio e coluna cervical(2)Monitoria snc, crânio e coluna cervical(2)
Monitoria snc, crânio e coluna cervical(2)

Achados radiográficos na radiografia de tórax
Achados radiográficos na radiografia de tóraxAchados radiográficos na radiografia de tórax
Achados radiográficos na radiografia de tórax

Atelectasias e pneumotrax
Atelectasias e pneumotraxAtelectasias e pneumotrax
Atelectasias e pneumotrax


Mais de IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Mobilização precoce em pacientes críticos
Mobilização precoce em pacientes críticosMobilização precoce em pacientes críticos
Mobilização precoce em pacientes críticos
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Modos ventilatórios
 Modos ventilatórios  Modos ventilatórios
Tumores do sistema nervoso central
Tumores do sistema nervoso centralTumores do sistema nervoso central
Vm no trauma encefálico e neurointensivismo
Vm no trauma encefálico e neurointensivismoVm no trauma encefálico e neurointensivismo
Vm no trauma encefálico e neurointensivismo
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Nocoes do-metodo-bobath reflexos primitivos
Nocoes do-metodo-bobath reflexos primitivosNocoes do-metodo-bobath reflexos primitivos
Nocoes do-metodo-bobath reflexos primitivos
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

A importância da fisioterapia intensiva na uti oncológica
 A importância da fisioterapia intensiva na uti oncológica A importância da fisioterapia intensiva na uti oncológica
A importância da fisioterapia intensiva na uti oncológica
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Interpretação de curvas na vm
 Interpretação de curvas na vm Interpretação de curvas na vm
A HUMANIZAÇÃO EM UNIDADE DE TERAPIA INTENSIVA (UTI) NA FUNDAÇÃO CENTRO DE CON...
A HUMANIZAÇÃO EM UNIDADE DE TERAPIA INTENSIVA (UTI) NA FUNDAÇÃO CENTRO DE CON...A HUMANIZAÇÃO EM UNIDADE DE TERAPIA INTENSIVA (UTI) NA FUNDAÇÃO CENTRO DE CON...
A HUMANIZAÇÃO EM UNIDADE DE TERAPIA INTENSIVA (UTI) NA FUNDAÇÃO CENTRO DE CON...
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

A história da Ventilação mecânica
A história da Ventilação mecânicaA história da Ventilação mecânica
Interação interdisciplinar na unidade de tratamento intensivo
Interação interdisciplinar na unidade de tratamento intensivoInteração interdisciplinar na unidade de tratamento intensivo
Interação interdisciplinar na unidade de tratamento intensivo
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Processo de Desmame Ventilatório e Extubação
Processo de Desmame Ventilatório e ExtubaçãoProcesso de Desmame Ventilatório e Extubação
Processo de Desmame Ventilatório e Extubação
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Análie das Estratégias de Ventilação Mecânica na Lesão Pulmonar Aguda e na Sí...
Análie das Estratégias de Ventilação Mecânica na Lesão Pulmonar Aguda e na Sí...Análie das Estratégias de Ventilação Mecânica na Lesão Pulmonar Aguda e na Sí...
Análie das Estratégias de Ventilação Mecânica na Lesão Pulmonar Aguda e na Sí...
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Doença de parkinson a relevância da abordagem fisioterapêutica nas principai...
Doença de parkinson  a relevância da abordagem fisioterapêutica nas principai...Doença de parkinson  a relevância da abordagem fisioterapêutica nas principai...
Doença de parkinson a relevância da abordagem fisioterapêutica nas principai...
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Distúrbios osteomusculares em fisioterapeutas
Distúrbios osteomusculares em fisioterapeutasDistúrbios osteomusculares em fisioterapeutas
Distúrbios osteomusculares em fisioterapeutas
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Benefícios da intervenção fisioterapêutica na esclerose lateral amiotrófica
Benefícios da intervenção fisioterapêutica na esclerose lateral amiotróficaBenefícios da intervenção fisioterapêutica na esclerose lateral amiotrófica
Benefícios da intervenção fisioterapêutica na esclerose lateral amiotrófica
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

A influência do comprometimento neuromotor na aquisição de habilidades em par...
A influência do comprometimento neuromotor na aquisição de habilidades em par...A influência do comprometimento neuromotor na aquisição de habilidades em par...
A influência do comprometimento neuromotor na aquisição de habilidades em par...
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

A importância da propriocepção no esporte
A importância da propriocepção no esporteA importância da propriocepção no esporte
A importância da propriocepção no esporte
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Relevância do hemograma na conduta fisioterapêutica em terapia intensiva
Relevância do hemograma na conduta fisioterapêutica em terapia intensivaRelevância do hemograma na conduta fisioterapêutica em terapia intensiva
Relevância do hemograma na conduta fisioterapêutica em terapia intensiva
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Pneumonia associada à ventilação mecânica (PAV)
Pneumonia associada à ventilação mecânica (PAV)Pneumonia associada à ventilação mecânica (PAV)
Pneumonia associada à ventilação mecânica (PAV)
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde

Manobra peep-zeep em Ventilação Mecânica
Manobra peep-zeep em Ventilação MecânicaManobra peep-zeep em Ventilação Mecânica
Manobra peep-zeep em Ventilação Mecânica
IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde


Mais de IAPES - Instituto Amazonense de Aprimoramento e Ensino em Saúde (20)

Mobilização precoce em pacientes críticos
Mobilização precoce em pacientes críticosMobilização precoce em pacientes críticos
Mobilização precoce em pacientes críticos

Modos ventilatórios
 Modos ventilatórios  Modos ventilatórios
Modos ventilatórios

Tumores do sistema nervoso central
Tumores do sistema nervoso centralTumores do sistema nervoso central
Tumores do sistema nervoso central

Vm no trauma encefálico e neurointensivismo
Vm no trauma encefálico e neurointensivismoVm no trauma encefálico e neurointensivismo
Vm no trauma encefálico e neurointensivismo

Nocoes do-metodo-bobath reflexos primitivos
Nocoes do-metodo-bobath reflexos primitivosNocoes do-metodo-bobath reflexos primitivos
Nocoes do-metodo-bobath reflexos primitivos

A importância da fisioterapia intensiva na uti oncológica
 A importância da fisioterapia intensiva na uti oncológica A importância da fisioterapia intensiva na uti oncológica
A importância da fisioterapia intensiva na uti oncológica

Interpretação de curvas na vm
 Interpretação de curvas na vm Interpretação de curvas na vm
Interpretação de curvas na vm

A HUMANIZAÇÃO EM UNIDADE DE TERAPIA INTENSIVA (UTI) NA FUNDAÇÃO CENTRO DE CON...
A HUMANIZAÇÃO EM UNIDADE DE TERAPIA INTENSIVA (UTI) NA FUNDAÇÃO CENTRO DE CON...A HUMANIZAÇÃO EM UNIDADE DE TERAPIA INTENSIVA (UTI) NA FUNDAÇÃO CENTRO DE CON...
A HUMANIZAÇÃO EM UNIDADE DE TERAPIA INTENSIVA (UTI) NA FUNDAÇÃO CENTRO DE CON...

A história da Ventilação mecânica
A história da Ventilação mecânicaA história da Ventilação mecânica
A história da Ventilação mecânica

Interação interdisciplinar na unidade de tratamento intensivo
Interação interdisciplinar na unidade de tratamento intensivoInteração interdisciplinar na unidade de tratamento intensivo
Interação interdisciplinar na unidade de tratamento intensivo

Processo de Desmame Ventilatório e Extubação
Processo de Desmame Ventilatório e ExtubaçãoProcesso de Desmame Ventilatório e Extubação
Processo de Desmame Ventilatório e Extubação

Análie das Estratégias de Ventilação Mecânica na Lesão Pulmonar Aguda e na Sí...
Análie das Estratégias de Ventilação Mecânica na Lesão Pulmonar Aguda e na Sí...Análie das Estratégias de Ventilação Mecânica na Lesão Pulmonar Aguda e na Sí...
Análie das Estratégias de Ventilação Mecânica na Lesão Pulmonar Aguda e na Sí...

Doença de parkinson a relevância da abordagem fisioterapêutica nas principai...
Doença de parkinson  a relevância da abordagem fisioterapêutica nas principai...Doença de parkinson  a relevância da abordagem fisioterapêutica nas principai...
Doença de parkinson a relevância da abordagem fisioterapêutica nas principai...

Distúrbios osteomusculares em fisioterapeutas
Distúrbios osteomusculares em fisioterapeutasDistúrbios osteomusculares em fisioterapeutas
Distúrbios osteomusculares em fisioterapeutas

Benefícios da intervenção fisioterapêutica na esclerose lateral amiotrófica
Benefícios da intervenção fisioterapêutica na esclerose lateral amiotróficaBenefícios da intervenção fisioterapêutica na esclerose lateral amiotrófica
Benefícios da intervenção fisioterapêutica na esclerose lateral amiotrófica

A influência do comprometimento neuromotor na aquisição de habilidades em par...
A influência do comprometimento neuromotor na aquisição de habilidades em par...A influência do comprometimento neuromotor na aquisição de habilidades em par...
A influência do comprometimento neuromotor na aquisição de habilidades em par...

A importância da propriocepção no esporte
A importância da propriocepção no esporteA importância da propriocepção no esporte
A importância da propriocepção no esporte

Relevância do hemograma na conduta fisioterapêutica em terapia intensiva
Relevância do hemograma na conduta fisioterapêutica em terapia intensivaRelevância do hemograma na conduta fisioterapêutica em terapia intensiva
Relevância do hemograma na conduta fisioterapêutica em terapia intensiva

Pneumonia associada à ventilação mecânica (PAV)
Pneumonia associada à ventilação mecânica (PAV)Pneumonia associada à ventilação mecânica (PAV)
Pneumonia associada à ventilação mecânica (PAV)

Manobra peep-zeep em Ventilação Mecânica
Manobra peep-zeep em Ventilação MecânicaManobra peep-zeep em Ventilação Mecânica
Manobra peep-zeep em Ventilação Mecânica


Aula de Radiologia

  • 2. A radiografia simples do tórax é um dos exames radiológicos mais utilizados na prática médica.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9. Propriedades: interagem com a matéria propagam-se no vácuo a velocidade da luz propagam-se em linha reta impressionam filmes radiográficos
  • 10. Efeitos biológicos (quanto maior o metabolismo, maior a sensibilidade). Pele: nocivos em pacientes que fazem uso prolongado. Olho: muito sensível o cristalino, podendo desenvolver uma catarata. Neoplasias malignas: por causa da ionização, as células ficam sensíveis e a alteração celular facilitada.
  • 11. efeitos agudos: praticamente impossível, durante um diagnóstico, só em casos de acidentes com radiação. imunodepressão: quem trabalha com a radiação fica mais vulnerável.
  • 12.  As estruturas que aparecem na radiografia sempre são maiores que o normal.  A distância da ampola de raio x também modifica o tamanho da imagem.  Sobreposição de imagens.
  • 13. 2.1 – Póstero-anterior (PA) 2.2 – Ântero-posterior (AP)
  • 14. 2.3 – Perfil 2.5 – Decúbito lateral com raios horizontais (Laurell)
  • 15. Dose de radiação/ Penetração  Não é raro encontrarmos exames muito ou pouco penetrados. Idealmente, devemos ser capazes de visualizar a sombra da coluna vertebral apenas nas suas porções mais superiores. Densidade Absorção Imagem Metal Total Branco brilhante Cálcio Grande Branco Água Média Cinza-branco Gordura Pequena Quase preto Ar Nenhuma Preto
  • 16. Inspiração correta  O ideal é que o exame seja realizado em apnéia inspiratória máxima. Para sabermos se o exame está bem inspirado, devemos ter de 10 costelas posteriores projetando-se sobre os campos pulmonares e deverá demonstrar as hemicúpulas frênicas do diafragma ao nível do 10º espaço intercostal superior nos adultos, e nas crianças ao nível do 6º espaço intercostal superior. Alinhamento / Centralização  Para que o exame esteja bem centrado, as bordas mediais das clavículas devem estar eqüidistantes do centro da coluna, ou seja, os processos espinhosos devem ser vistos no meio destas extremidades e as escápulas devem estar fora do campo.

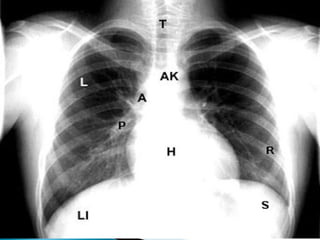

  • 17.
  • 18. Avaliação da parede torácica: - Simetria; - Fraturas e outras alterações ósseas ; Avaliação da pleura - Derrame pleural - Pneumotórax Avaliação do parênquima - Infiltrado alveolar - atelectasias
  • 19. Derrame Pleural Pleura parietal X pleura visceral. Definição: Acúmulo de líquido no interior do espaço pleural. Valores normais: 1-5 ou 3-15 cc ou ml Valores patológicos : 175 a 200 ml Incidência radiográfica adequada → Laurell Pneumotórax Definição: Acúmulo de ar nos espaço pleural tornando a pleura visceral visível. Possíveis causas: espontaneamente por ruptura de uma bolha, biópsias, acessos profundos, VM. Incidência radiográfica adequada → Posição ortostática
  • 20. Infiltrados: . Opacificação homogênea dos lobos ou segmentos envolvidos (pnm Lobar). . Broncograma aéreo (broncopneumonia). . Múltiplas opacidades (hipodensa). . Hipodensidades lineares (pnm Intersticial).
  • 21.
  • 22. Colapso alveolar: . Diminuição dos espaços intercostais. . Insuflação do lado contralateral. . Desvio do mediastino ipsilateral.
  • 23.
  • 24. Pneumotórax: . Ausência da trama pulmonar. . Desvio do mediastino contralateral a lesão.

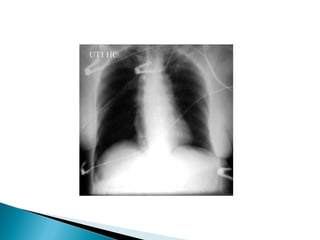

  • 25.
  • 26. Derrame pleural: . Opacificação homogênea do ângulo costofrênico. . Contorno diafragmático obscurecido. . Desvio ipsilateral do mediastino ou contralateral (quantidade).
  • 27.
  • 28. Pequeno: menor que 500 ml  Médio: entre 500 e 1000 ml  Grande: acima de 1000 ml
  • 29. Congestão: . Dilatação dos vasos. . Redistribuição do fluxo sanguíneo para as zonas superiores. . Edema intersticial e alveolar.
