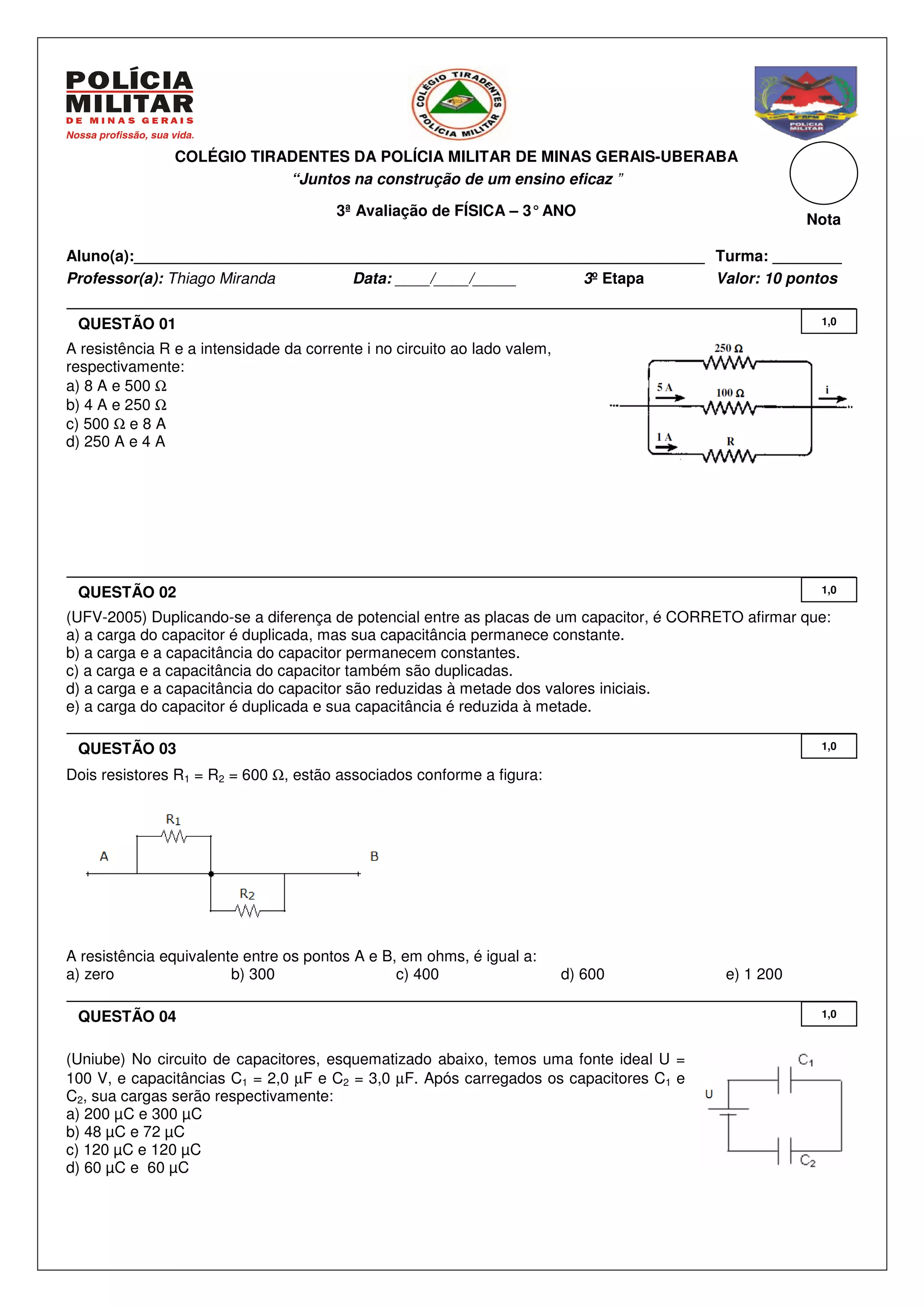

1. COLÉGIO TIRADENTES DA POLÍCIA MILITAR DE MINAS GERAIS-UBERABA
“Juntos na construção de um ensino eficaz ”
3ª Avaliação de FÍSICA – 3° ANO
Nota
Aluno(a):__________________________________________________________________ Turma: ________
Professor(a): Thiago Miranda
Data: ____/____/_____
3º Etapa
Valor: 10 pontos
QUESTÃO 01
1,0
A resistência R e a intensidade da corrente i no circuito ao lado valem,
respectivamente:
a) 8 A e 500 Ω
b) 4 A e 250 Ω
c) 500 Ω e 8 A
d) 250 A e 4 A
QUESTÃO 02
1,0
(UFV-2005) Duplicando-se a diferença de potencial entre as placas de um capacitor, é CORRETO afirmar que:
a) a carga do capacitor é duplicada, mas sua capacitância permanece constante.
b) a carga e a capacitância do capacitor permanecem constantes.
c) a carga e a capacitância do capacitor também são duplicadas.
d) a carga e a capacitância do capacitor são reduzidas à metade dos valores iniciais.
e) a carga do capacitor é duplicada e sua capacitância é reduzida à metade.
QUESTÃO 03
1,0
Dois resistores R1 = R2 = 600 Ω, estão associados conforme a figura:
A resistência equivalente entre os pontos A e B, em ohms, é igual a:
a) zero
b) 300
c) 400
d) 600
QUESTÃO 04
(Uniube) No circuito de capacitores, esquematizado abaixo, temos uma fonte ideal U =
100 V, e capacitâncias C1 = 2,0 µF e C2 = 3,0 µF. Após carregados os capacitores C1 e
C2, sua cargas serão respectivamente:
a) 200 µC e 300 µC
b) 48 µC e 72 µC
c) 120 µC e 120 µC
d) 60 µC e 60 µC
e) 1 200
1,0

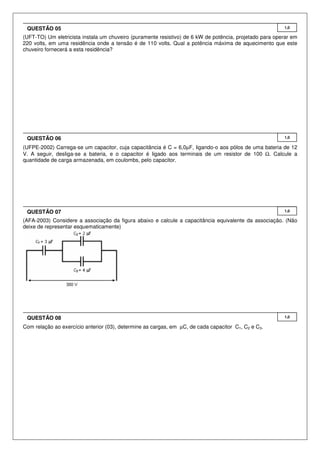

2. QUESTÃO 05
1,0
(UFT-TO) Um eletricista instala um chuveiro (puramente resistivo) de 6 kW de potência, projetado para operar em
220 volts, em uma residência onde a tensão é de 110 volts. Qual a potência máxima de aquecimento que este
chuveiro fornecerá a esta residência?
QUESTÃO 06
1,0
(UFPE-2002) Carrega-se um capacitor, cuja capacitância é C = 6,0µF, ligando-o aos pólos de uma bateria de 12
V. A seguir, desliga-se a bateria, e o capacitor é ligado aos terminais de um resistor de 100 Ω. Calcule a
quantidade de carga armazenada, em coulombs, pelo capacitor.
QUESTÃO 07
1,0
(AFA-2003) Considere a associação da figura abaixo e calcule a capacitância equivalente da associação. (Não
deixe de representar esquematicamente)
QUESTÃO 08
Com relação ao exercício anterior (03), determine as cargas, em µC, de cada capacitor C1, C2 e C3.
1,0

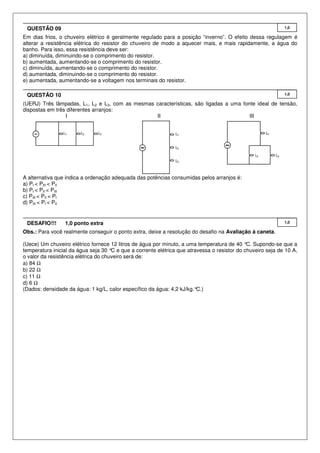

3. QUESTÃO 09
1,0
Em dias frios, o chuveiro elétrico é geralmente regulado para a posição “inverno”. O efeito dessa regulagem é
alterar a resistência elétrica do resistor do chuveiro de modo a aquecer mais, e mais rapidamente, a água do
banho. Para isso, essa resistência deve ser:
a) diminuída, diminuindo-se o comprimento do resistor.
b) aumentada, aumentando-se o comprimento do resistor.
c) diminuída, aumentando-se o comprimento do resistor.
d) aumentada, diminuindo-se o comprimento do resistor.
e) aumentada, aumentando-se a voltagem nos terminais do resistor.
QUESTÃO 10
1,0
(UERJ) Três lâmpadas, L1, L2 e L3, com as mesmas características, são ligadas a uma fonte ideal de tensão,
dispostas em três diferentes arranjos:
I
II
III
A alternativa que indica a ordenação adequada das potências consumidas pelos arranjos é:
a) PI < PIII < PII
b) PI < PII < PIII
c) PIII < PII < PI
d) PIII < PI < PII
DESAFIO!!!
1,0 ponto extra
1,0
Obs.: Para você realmente conseguir o ponto extra, deixe a resolução do desafio na Avaliação à caneta.
(Uece) Um chuveiro elétrico fornece 12 litros de água por minuto, a uma temperatura de 40 °C. Supondo-se que a
temperatura inicial da água seja 30 ° e que a corrente elétrica que atravessa o resistor do chuveiro seja de 10 A,
C
o valor da resistência elétrica do chuveiro será de:
a) 84 Ω
b) 22 Ω
c) 11 Ω
d) 6 Ω
(Dados: densidade da água: 1 kg/L, calor específico da água: 4,2 kJ/kg.°
C.)

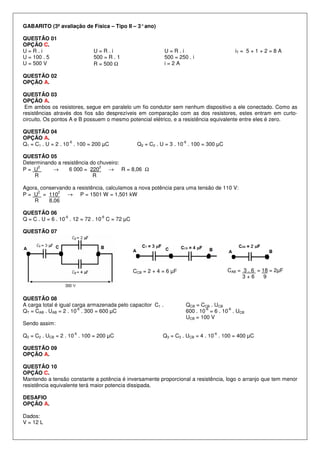

4. GABARITO (3ª avaliação de Física – Tipo II – 3° ano)
QUESTÃO 01
OPÇÃO C.
U=R.i
U = 100 . 5
U = 500 V
U=R.i
500 = R . 1
R = 500 Ω
iT = 5 + 1 + 2 = 8 A
U=R.i
500 = 250 . i
i=2A
QUESTÃO 02
OPÇÃO A.
QUESTÃO 03
OPÇÃO A.
Em ambos os resistores, segue em paralelo um fio condutor sem nenhum dispositivo a ele conectado. Como as
resistências através dos fios são desprezíveis em comparação com as dos resistores, estes entram em curtocircuito. Os pontos A e B possuem o mesmo potencial elétrico, e a resistência equivalente entre eles é zero.
QUESTÃO 04
OPÇÃO A.
-6
Q1 = C1 . U = 2 . 10 . 100 = 200 µC
-6
Q2 = C2 . U = 3 . 10 . 100 = 300 µC
QUESTÃO 05
Determinando a resistência do chuveiro:
2
2
P= U
→
6 000 = 220
→ R = 8,06 Ω
R
R
Agora, conservando a resistência, calculamos a nova potência para uma tensão de 110 V:
2
2
P = U = 110
→ P = 1501 W = 1,501 kW
R
8,06
QUESTÃO 06
-6
-6
Q = C . U = 6 . 10 . 12 = 72 . 10 C = 72 µC
QUESTÃO 07
CAB = 3 . 6 = 18 = 2µF
3+6
9
CCB = 2 + 4 = 6 µF
QUESTÃO 08
A carga total é igual carga armazenada pelo capacitor C1 .
-6
QT = CAB . UAB = 2 . 10 . 300 = 600 µC
QCB = CCB . UCB
-6
-6
600 . 10 = 6 . 10 . UCB
UCB = 100 V
Sendo assim:
-6
Q2 = C2 . UCB = 2 . 10 . 100 = 200 µC
-6
Q3 = C3 . UCB = 4 . 10 . 100 = 400 µC
QUESTÃO 09
OPÇÃO A.
QUESTÃO 10
OPÇÃO C.
Mantendo a tensão constante a potência é inversamente proporcional a resistência, logo o arranjo que tem menor
resistência equivalente terá maior potencia dissipada.
DESAFIO
OPÇÃO A.
Dados:
V = 12 L

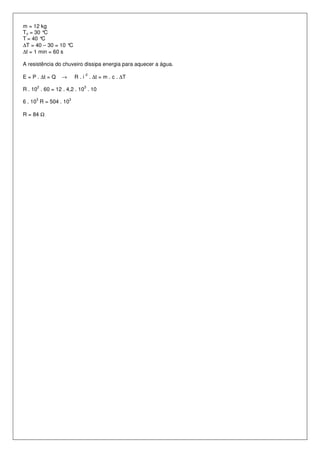

5. m = 12 kg
To = 30 °
C
T = 40 °
C
∆T = 40 – 30 = 10 °
C
∆t = 1 min = 60 s
A resistência do chuveiro dissipa energia para aquecer a água.
E = P . ∆t = Q
2
R . i . ∆t = m . c . ∆T
→
2
3
R . 10 . 60 = 12 . 4,2 . 10 . 10
3
3
6 . 10 R = 504 . 10
R = 84 Ω
