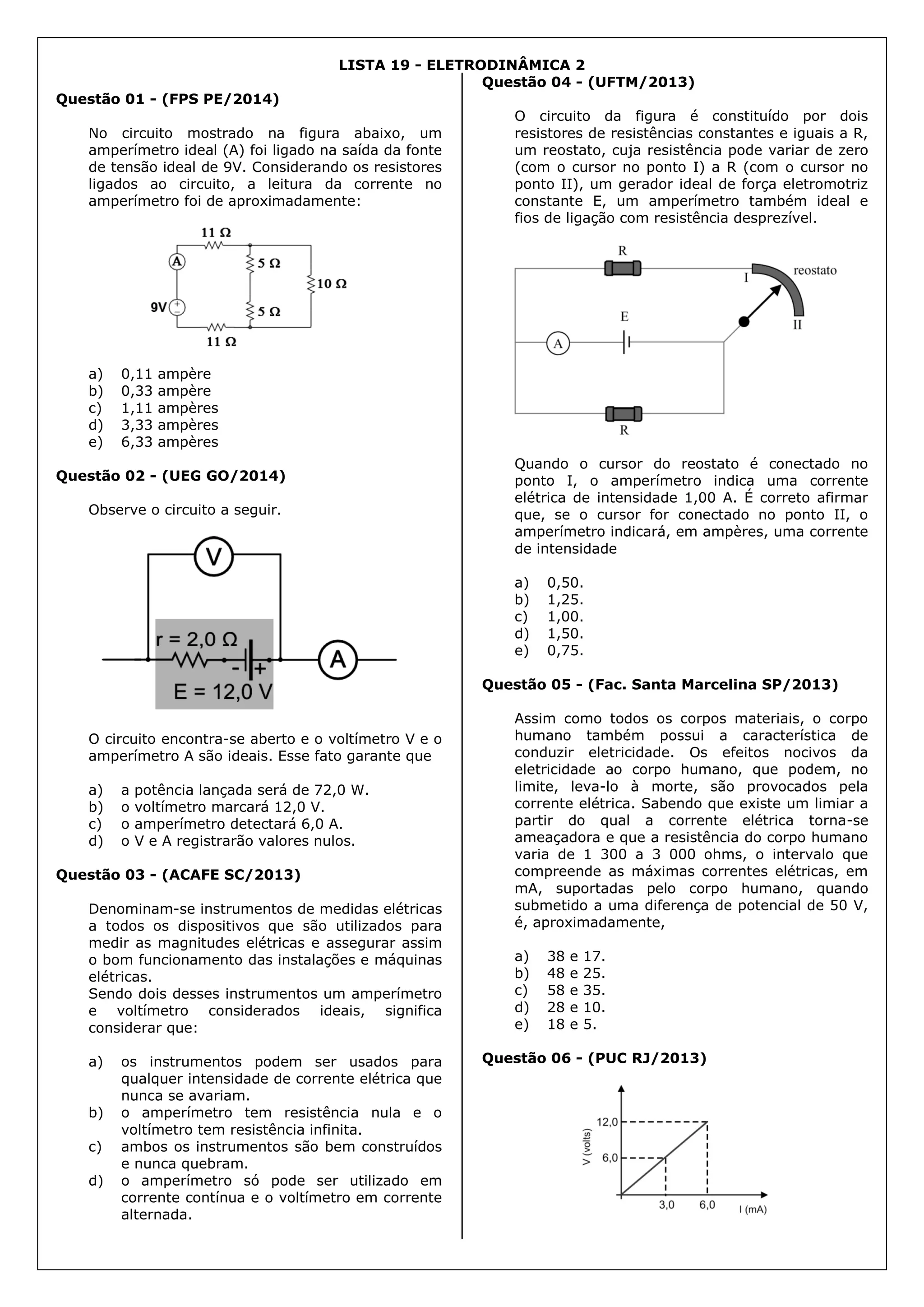

1. LISTA 19 - ELETRODINÂMICA 2
Questão 01 - (FPS PE/2014)
No circuito mostrado na figura abaixo, um
amperímetro ideal (A) foi ligado na saída da fonte
de tensão ideal de 9V. Considerando os resistores
ligados ao circuito, a leitura da corrente no
amperímetro foi de aproximadamente:
a) 0,11 ampère
b) 0,33 ampère
c) 1,11 ampères
d) 3,33 ampères
e) 6,33 ampères
Questão 02 - (UEG GO/2014)
Observe o circuito a seguir.
O circuito encontra-se aberto e o voltímetro V e o
amperímetro A são ideais. Esse fato garante que
a) a potência lançada será de 72,0 W.
b) o voltímetro marcará 12,0 V.
c) o amperímetro detectará 6,0 A.
d) o V e A registrarão valores nulos.
Questão 03 - (ACAFE SC/2013)
Denominam-se instrumentos de medidas elétricas
a todos os dispositivos que são utilizados para
medir as magnitudes elétricas e assegurar assim
o bom funcionamento das instalações e máquinas
elétricas.
Sendo dois desses instrumentos um amperímetro
e voltímetro considerados ideais, significa
considerar que:
a) os instrumentos podem ser usados para
qualquer intensidade de corrente elétrica que
nunca se avariam.
b) o amperímetro tem resistência nula e o
voltímetro tem resistência infinita.
c) ambos os instrumentos são bem construídos
e nunca quebram.
d) o amperímetro só pode ser utilizado em
corrente contínua e o voltímetro em corrente
alternada.
Questão 04 - (UFTM/2013)
O circuito da figura é constituído por dois
resistores de resistências constantes e iguais a R,
um reostato, cuja resistência pode variar de zero
(com o cursor no ponto I) a R (com o cursor no
ponto II), um gerador ideal de força eletromotriz
constante E, um amperímetro também ideal e
fios de ligação com resistência desprezível.
Quando o cursor do reostato é conectado no
ponto I, o amperímetro indica uma corrente
elétrica de intensidade 1,00 A. É correto afirmar
que, se o cursor for conectado no ponto II, o
amperímetro indicará, em ampères, uma corrente
de intensidade
a) 0,50.
b) 1,25.
c) 1,00.
d) 1,50.
e) 0,75.
Questão 05 - (Fac. Santa Marcelina SP/2013)
Assim como todos os corpos materiais, o corpo
humano também possui a característica de
conduzir eletricidade. Os efeitos nocivos da
eletricidade ao corpo humano, que podem, no
limite, leva-lo à morte, são provocados pela
corrente elétrica. Sabendo que existe um limiar a
partir do qual a corrente elétrica torna-se
ameaçadora e que a resistência do corpo humano
varia de 1 300 a 3 000 ohms, o intervalo que
compreende as máximas correntes elétricas, em
mA, suportadas pelo corpo humano, quando
submetido a uma diferença de potencial de 50 V,
é, aproximadamente,
a) 38 e 17.
b) 48 e 25.
c) 58 e 35.
d) 28 e 10.
e) 18 e 5.
Questão 06 - (PUC RJ/2013)

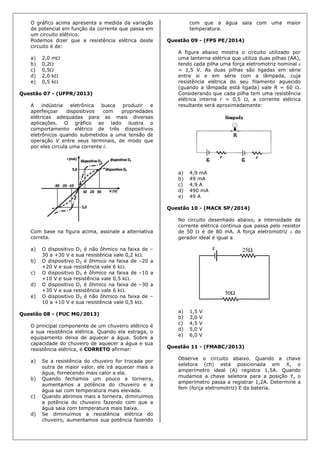

2. O gráfico acima apresenta a medida da variação
de potencial em função da corrente que passa em
um circuito elétrico.
Podemos dizer que a resistência elétrica deste
circuito é de:
a) 2,0 m
b) 0,2
c) 0,5
d) 2,0 k
e) 0,5 k
Questão 07 - (UFPR/2013)
A indústria eletrônica busca produzir e
aperfeiçoar dispositivos com propriedades
elétricas adequadas para as mais diversas
aplicações. O gráfico ao lado ilustra o
comportamento elétrico de três dispositivos
eletrônicos quando submetidos a uma tensão de
operação V entre seus terminais, de modo que
por eles circula uma corrente i.
Com base na figura acima, assinale a alternativa
correta.
a) O dispositivo D1 é não ôhmico na faixa de –
30 a +30 V e sua resistência vale 0,2 k.
b) O dispositivo D2 é ôhmico na faixa de –20 a
+20 V e sua resistência vale 6 k.
c) O dispositivo D3 é ôhmico na faixa de –10 a
+10 V e sua resistência vale 0,5 k.
d) O dispositivo D1 é ôhmico na faixa de –30 a
+30 V e sua resistência vale 6 k.
e) O dispositivo D3 é não ôhmico na faixa de –
10 a +10 V e sua resistência vale 0,5 k.
Questão 08 - (PUC MG/2013)
O principal componente de um chuveiro elétrico é
a sua resistência elétrica. Quando ela estraga, o
equipamento deixa de aquecer a água. Sobre a
capacidade do chuveiro de aquecer a água e sua
resistência elétrica, é CORRETO afirmar:
a) Se a resistência do chuveiro for trocada por
outra de maior valor, ele irá aquecer mais a
água, fornecendo mais calor a ela.
b) Quando fechamos um pouco a torneira,
aumentamos a potência do chuveiro e a
água sai com temperatura mais elevada.
c) Quando abrimos mais a torneira, diminuímos
a potência do chuveiro fazendo com que a
água saia com temperatura mais baixa.
d) Se diminuímos a resistência elétrica do
chuveiro, aumentamos sua potência fazendo
com que a água saia com uma maior
temperatura.
Questão 09 - (FPS PE/2014)
A figura abaixo mostra o circuito utilizado por
uma lanterna elétrica que utiliza duas pilhas (AA),
tendo cada pilha uma força eletromotriz nominal 
= 1,5 V. As duas pilhas são ligadas em série
entre si e em série com a lâmpada, cuja
resistência elétrica do seu filamento aquecido
(quando a lâmpada está ligada) vale R = 60 .
Considerando que cada pilha tem uma resistência
elétrica interna r = 0,5 , a corrente elétrica
resultante será aproximadamente:
a) 4,9 mA
b) 49 mA
c) 4,9 A
d) 490 mA
e) 49 A
Questão 10 - (MACK SP/2014)
No circuito desenhado abaixo, a intensidade de
corrente elétrica contínua que passa pelo resistor
de 50  é de 80 mA. A força eletromotriz  do
gerador ideal é igual a
a) 1,5 V
b) 3,0 V
c) 4,5 V
d) 5,0 V
e) 6,0 V
Questão 11 - (FMABC/2013)
Observe o circuito abaixo. Quando a chave
seletora (ch) está posicionada em X, o
amperímetro ideal (A) registra 1,5A. Quando
mudamos a chave seletora para a posição Y, o
amperímetro passa a registrar 1,2A. Determine a
fem (força eletromotriz) E da bateria.

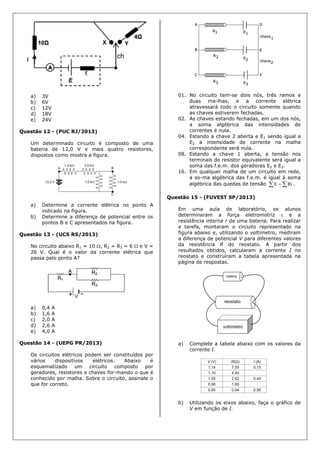

3. a) 3V
b) 6V
c) 12V
d) 18V
e) 24V
Questão 12 - (PUC RJ/2013)
Um determinado circuito é composto de uma
bateria de 12,0 V e mais quatro resistores,
dispostos como mostra a figura.
a) Determine a corrente elétrica no ponto A
indicado na figura.
b) Determine a diferença de potencial entre os
pontos B e C apresentados na figura.
Questão 13 - (UCS RS/2013)
No circuito abaixo R1 = 10 , R2 = R3 = 6  e V =
26 V. Qual é o valor da corrente elétrica que
passa pelo ponto A?
a) 0,4 A
b) 1,6 A
c) 2,0 A
d) 2,6 A
e) 4,0 A
Questão 14 - (UEPG PR/2013)
Os circuitos elétricos podem ser constituídos por
vários dispositivos elétricos. Abaixo é
esquematizado um circuito composto por
geradores, resistores e chaves for-mando o que é
conhecido por malha. Sobre o circuito, assinale o
que for correto.
01. No circuito tem-se dois nós, três ramos e
duas ma-lhas, e a corrente elétrica
atravessará todo o circuito somente quando
as chaves estiverem fechadas.
02. As chaves estando fechadas, em um dos nós,
a soma algébrica das intensidades de
correntes é nula.
04. Estando a chave 2 aberta e E1 sendo igual a
E2 a intensidade de corrente na malha
correspondente será nula.
08. Estando a chave 1 aberta, a tensão nos
terminais do resistor equivalente será igual a
soma das f.e.m. dos geradores E2 e E3.
16. Em qualquer malha de um circuito em rede,
a so-ma algébrica das f.e.m. é igual à soma
algébrica das quedas de tensão   RiE .
Questão 15 - (FUVEST SP/2013)
Em uma aula de laboratório, os alunos
determinaram a força eletromotriz  e a
resistência interna r de uma bateria. Para realizar
a tarefa, montaram o circuito representado na
figura abaixo e, utilizando o voltímetro, mediram
a diferença de potencial V para diferentes valores
da resistência R do reostato. A partir dos
resultados obtidos, calcularam a corrente I no
reostato e construíram a tabela apresentada na
página de respostas.
a) Complete a tabela abaixo com os valores da
corrente I.
b) Utilizando os eixos abaixo, faça o gráfico de
V em função de I.

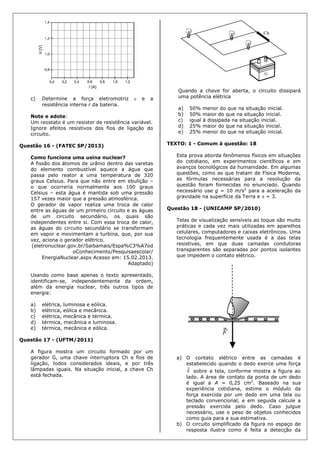

4. c) Determine a força eletromotriz  e a
resistência interna r da bateria.
Note e adote:
Um reostato é um resistor de resistência variável.
Ignore efeitos resistivos dos fios de ligação do
circuito.
Questão 16 - (FATEC SP/2013)
Como funciona uma usina nuclear?
A fissão dos átomos de urânio dentro das varetas
do elemento combustível aquece a água que
passa pelo reator a uma temperatura de 320
graus Celsius. Para que não entre em ebulição –
o que ocorreria normalmente aos 100 graus
Celsius – esta água é mantida sob uma pressão
157 vezes maior que a pressão atmosférica.
O gerador de vapor realiza uma troca de calor
entre as águas de um primeiro circuito e as águas
de um circuito secundário, os quais são
independentes entre si. Com essa troca de calor,
as águas do circuito secundário se transformam
em vapor e movimentam a turbina, que, por sua
vez, aciona o gerador elétrico.
(eletronuclear.gov.br/Saibamais/Espa%C3%A7od
oConhecimento/Pesquisaescolar/
EnergiaNuclear.aspx Acesso em: 15.02.2013.
Adaptado)
Usando como base apenas o texto apresentado,
identificam-se, independentemente da ordem,
além da energia nuclear, três outros tipos de
energia:
a) elétrica, luminosa e eólica.
b) elétrica, eólica e mecânica.
c) elétrica, mecânica e térmica.
d) térmica, mecânica e luminosa.
e) térmica, mecânica e eólica.
Questão 17 - (UFTM/2011)
A figura mostra um circuito formado por um
gerador G, uma chave interruptora Ch e fios de
ligação, todos considerados ideais, e por três
lâmpadas iguais. Na situação inicial, a chave Ch
está fechada.
Quando a chave for aberta, o circuito dissipará
uma potência elétrica
a) 50% menor do que na situação inicial.
b) 50% maior do que na situação inicial.
c) igual à dissipada na situação inicial.
d) 25% maior do que na situação inicial.
e) 25% menor do que na situação inicial.
TEXTO: 1 - Comum à questão: 18
Esta prova aborda fenômenos físicos em situações
do cotidiano, em experimentos científicos e em
avanços tecnológicos da humanidade. Em algumas
questões, como as que tratam de Física Moderna,
as fórmulas necessárias para a resolução da
questão foram fornecidas no enunciado. Quando
necessário use g = 10 m/s2
para a aceleração da
gravidade na superfície da Terra e  = 3.
Questão 18 - (UNICAMP SP/2010)
Telas de visualização sensíveis ao toque são muito
práticas e cada vez mais utilizadas em aparelhos
celulares, computadores e caixas eletrônicos. Uma
tecnologia frequentemente usada é a das telas
resistivas, em que duas camadas condutoras
transparentes são separadas por pontos isolantes
que impedem o contato elétrico.
a) O contato elétrico entre as camadas é
estabelecido quando o dedo exerce uma força
F sobre a tela, conforme mostra a figura ao
lado. A área de contato da ponta de um dedo
é igual a A = 0,25 cm2
. Baseado na sua
experiência cotidiana, estime o módulo da
força exercida por um dedo em uma tela ou
teclado convencional, e em seguida calcule a
pressão exercida pelo dedo. Caso julgue
necessário, use o peso de objetos conhecidos
como guia para a sua estimativa.
b) O circuito simplificado da figura no espaço de
resposta ilustra como é feita a detecção da

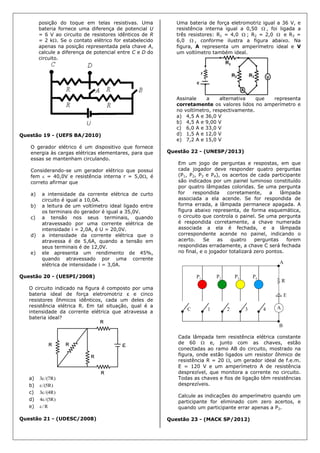

5. posição do toque em telas resistivas. Uma
bateria fornece uma diferença de potencial U
= 6 V ao circuito de resistores idênticos de R
= 2 k. Se o contato elétrico for estabelecido
apenas na posição representada pela chave A,
calcule a diferença de potencial entre C e D do
circuito.
Questão 19 - (UEFS BA/2010)
O gerador elétrico é um dispositivo que fornece
energia às cargas elétricas elementares, para que
essas se mantenham circulando.
Considerando-se um gerador elétrico que possui
fem  = 40,0V e resistência interna r = 5,0, é
correto afirmar que
a) a intensidade da corrente elétrica de curto
circuito é igual a 10,0A.
b) a leitura de um voltímetro ideal ligado entre
os terminais do gerador é igual a 35,0V.
c) a tensão nos seus terminais, quando
atravessado por uma corrente elétrica de
intensidade i = 2,0A, é U = 20,0V.
d) a intensidade da corrente elétrica que o
atravessa é de 5,6A, quando a tensão em
seus terminais é de 12,0V.
e) ele apresenta um rendimento de 45%,
quando atravessado por uma corrente
elétrica de intensidade i = 3,0A.
Questão 20 - (UESPI/2008)
O circuito indicado na figura é composto por uma
bateria ideal de força eletromotriz ε e cinco
resistores ôhmicos idênticos, cada um deles de
resistência elétrica R. Em tal situação, qual é a
intensidade da corrente elétrica que atravessa a
bateria ideal?
a) )R7/(3
b) )R5/(
c) )R4/(3
d) )R5/(4
e) R/
Questão 21 - (UDESC/2008)
Uma bateria de força eletromotriz igual a 36 V, e
resistência interna igual a 0,50  , foi ligada a
três resistores: R1 = 4,0  ; R2 = 2,0  e R3 =
6,0  , conforme ilustra a figura abaixo. Na
figura, A representa um amperímetro ideal e V
um voltímetro também ideal.
Assinale a alternativa que representa
corretamente os valores lidos no amperímetro e
no voltímetro, respectivamente.
a) 4,5 A e 36,0 V
b) 4,5 A e 9,00 V
c) 6,0 A e 33,0 V
d) 1,5 A e 12,0 V
e) 7,2 A e 15,0 V
Questão 22 - (UNESP/2013)
Em um jogo de perguntas e respostas, em que
cada jogador deve responder quatro perguntas
(P1, P2, P3 e P4), os acertos de cada participante
são indicados por um painel luminoso constituído
por quatro lâmpadas coloridas. Se uma pergunta
for respondida corretamente, a lâmpada
associada a ela acende. Se for respondida de
forma errada, a lâmpada permanece apagada. A
figura abaixo representa, de forma esquemática,
o circuito que controla o painel. Se uma pergunta
é respondida corretamente, a chave numerada
associada a ela é fechada, e a lâmpada
correspondente acende no painel, indicando o
acerto. Se as quatro perguntas forem
respondidas erradamente, a chave C será fechada
no final, e o jogador totalizará zero pontos.
Cada lâmpada tem resistência elétrica constante
de 60  e, junto com as chaves, estão
conectadas ao ramo AB do circuito, mostrado na
figura, onde estão ligados um resistor ôhmico de
resistência R = 20 , um gerador ideal de f.e.m.
E = 120 V e um amperímetro A de resistência
desprezível, que monitora a corrente no circuito.
Todas as chaves e fios de ligação têm resistências
desprezíveis.
Calcule as indicações do amperímetro quando um
participante for eliminado com zero acertos, e
quando um participante errar apenas a P2.
Questão 23 - (MACK SP/2012)

6. No circuito elétrico abaixo esquematizado, o
gerador elétrico possui resistência elétrica
desprezível. Tanto o amperímetro, quanto o
voltímetro, são considerados ideais. As lâmpadas
ilustradas são idênticas e trazem as informações
nominais (1 W — 10 V). Após fechar-se a chave
K, o amperímetro e o voltímetro indicarão,
respectivamente,
a) 50 mA e 1,25 V
b) 25 mA e 1,25 V
c) 50 mA e 2,50 V
d) 25 mA e 2,50 V
e) 75 mA e 5,00 V
Questão 24 - (UFMG/2008)
A resistência elétrica de um dispositivo é definida
como a razão entre a diferença de potencial e a
corrente elétrica nele.
Para medir a resistência elétrica R de um resistor,
Rafael conectou a esse dispositivo, de duas
maneiras diferentes, um voltímetro, um
amperímetro e uma bateria, como representado
nestas figuras:
Nessas figuras, os círculos representam os
medidores e o retângulo, o resistor.
Considerando essas informações,
1. IDENTIFIQUE, diretamente nessas duas
figuras, com a letra V, os círculos que
representam os voltímetros e, com a letra A,
os círculos que representam os amperímetros.
JUSTIFIQUE sua resposta.
2. IDENTIFIQUE o circuito – I ou II – em que o
valor obtido para a resistência elétrica do
resistor é maior.
JUSTIFIQUE sua resposta.
Questão 25 - (IME RJ/2014)
Um gerador eólico de diâmetro d é acionado por
uma corrente de ar de velocidade v durante um
tempo t na direção frontal à turbina. Sabendo-se
que a massa específica do ar é  e o rendimento
do sistema é , sua potência elétrica é dada por
a)
2
vd 32

b)
4
vd 32

c)
8
vd 32

d)
10
vd 33

e)
12
vd 33

Questão 26 - (UEFS BA/2014)
Um resistor de imersão com resistência elétrica
de 10,0, associado em série a um gerador
elétrico de força eletromotriz 12,0V e resistência
interna 2,0, é mergulhado em um recipiente
que contém 1,0L de água, durante 1,0h.
Admitindo-se que toda energia dissipada no
resistor é absorvida apenas pela água, que a
densidade e o calor específico da água são,
respectivamente, iguais a 1,0g/cm3
e 4,0J/gºC, é
correto afirmar que a variação da temperatura da
água, em grau Fahrenheit, é igual a
a) 16,2
b) 25,8
c) 32,4
d) 36,5
e) 40,0
Questão 27 - (PUC GO/2014)
Há um rio que atravessa a casa. Esse rio,
dizem, é o tempo. E as lembranças são peixes
nadando ao invés da corrente. Acredito, sim, por
educação. Mas não creio. Minhas lembranças são
aves. A haver inundação é de céu, repleção de
nuvem. Vos guio por essa nuvem, minha
lembrança.
A casa, aquela casa nossa, era morada mais
da noite que do dia. Estranho, dirão. Noite e dia
não são metades, folha e verso? Como podiam o
claro e o escuro repartir-se em desigual? Explico.
Bastava que a voz de minha mãe em canto se
escutasse para que, no mais lúcido meio-dia, se
fechasse a noite. Lá fora, a chuva sonhava,
tamborileira. E nós éramos meninos para sempre.
Certa vez, porém, de nossa mãe escutámos o
pranto. Era um choro delgadinho, um fio de água,
um chilrear de morcego. Mão em mão, ficámos à
porta do quarto dela. Nossos olhos boquiabertos.
Ela só suspirou:
— Vosso pai já não é meu.
(COUTO, Mia. O fio das missangas. São Paulo:
Companhia das Letras, 2009. p. 25.)
No texto temos referência a um rio. Entre as
várias utilidades das águas dos rios, temos a
geração de energia elétrica. Uma das vantagens
de se gerar voltagem alternada nas usinas
hidrelétricas está na facilidade de mudar o valor
dessa voltagem por meio de transformadores.
Essa mudança permite a transmissão de energia
por meio de corrente de baixa e alta voltagem,
evitando a perda de energia devido à resistência
elétrica dos fios condutores. Considere um fio A
de comprimento LA e resistência RA = 2000 .
Um fio B de mesmo material e espessura do fio A,
com comprimento 15 m maior, tem uma re-

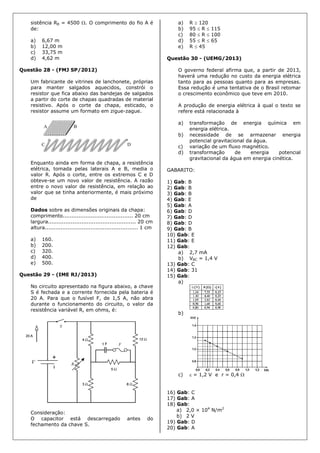

7. sistência RB = 4500 . O comprimento do fio A é
de:
a) 6,67 m
b) 12,00 m
c) 33,75 m
d) 4,62 m
Questão 28 - (FMJ SP/2012)
Um fabricante de vitrines de lanchonete, próprias
para manter salgados aquecidos, constrói o
resistor que fica abaixo das bandejas de salgados
a partir do corte de chapas quadradas de material
resistivo. Após o corte da chapa, esticado, o
resistor assume um formato em zigue-zague.
Enquanto ainda em forma de chapa, a resistência
elétrica, tomada pelas laterais A e B, media o
valor R. Após o corte, entre os extremos C e D
obteve-se um novo valor de resistência. A razão
entre o novo valor de resistência, em relação ao
valor que se tinha anteriormente, é mais próximo
de
Dados sobre as dimensões originais da chapa:
comprimento........................................ 20 cm
largura.................................................. 20 cm
altura..................................................... 1 cm
a) 160.
b) 200.
c) 320.
d) 400.
e) 500.
Questão 29 - (IME RJ/2013)
No circuito apresentado na figura abaixo, a chave
S é fechada e a corrente fornecida pela bateria é
20 A. Para que o fusível F, de 1,5 A, não abra
durante o funcionamento do circuito, o valor da
resistência variável R, em ohms, é:
Consideração:
O capacitor está descarregado antes do
fechamento da chave S.
a) R  120
b) 95  R  115
c) 80  R  100
d) 55  R  65
e) R  45
Questão 30 - (UEMG/2013)
O governo federal afirma que, a partir de 2013,
haverá uma redução no custo da energia elétrica
tanto para as pessoas quanto para as empresas.
Essa redução é uma tentativa de o Brasil retomar
o crescimento econômico que teve em 2010.
A produção de energia elétrica à qual o texto se
refere está relacionada à
a) transformação de energia química em
energia elétrica.
b) necessidade de se armazenar energia
potencial gravitacional da água.
c) variação de um fluxo magnético.
d) transformação de energia potencial
gravitacional da água em energia cinética.
GABARITO:
1) Gab: B
2) Gab: B
3) Gab: B
4) Gab: E
5) Gab: A
6) Gab: D
7) Gab: D
8) Gab: D
9) Gab: B
10) Gab: E
11) Gab: E
12) Gab:
a) 2,7 mA
b) VBC = 1,4 V
13) Gab: C
14) Gab: 31
15) Gab:
a)
b)
c)  = 1,2 V e r = 0,4 
16) Gab: C
17) Gab: A
18) Gab:
a) 2,0 × 104
N/m2
b) 2 V
19) Gab: D
20) Gab: A

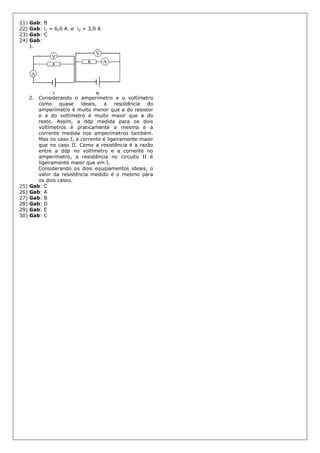

8. 21) Gab: B
22) Gab: i1 = 6,0 A e i2 = 3,0 A
23) Gab: C
24) Gab:
1.
2. Considerando o amperímetro e o voltímetro
como quase ideais, a resistência do
amperímetro é muito menor que a do resistor
e a do voltímetro é muito maior que a do
resto. Assim, a ddp medida para os dois
voltímetros é praticamente a mesma e a
corrente medida nos amperímetros também.
Mas no caso I, a corrente é ligeiramente maior
que no caso II. Como a resistência é a razão
entre a ddp no voltímetro e a corrente no
amperímetro, a resistência no circuito II é
ligeiramente maior que em I.
Considerando os dois equipamentos ideais, o
valor da resistência medido é o mesmo para
os dois casos.
25) Gab: C
26) Gab: A
27) Gab: B
28) Gab: D
29) Gab: E
30) Gab: C
