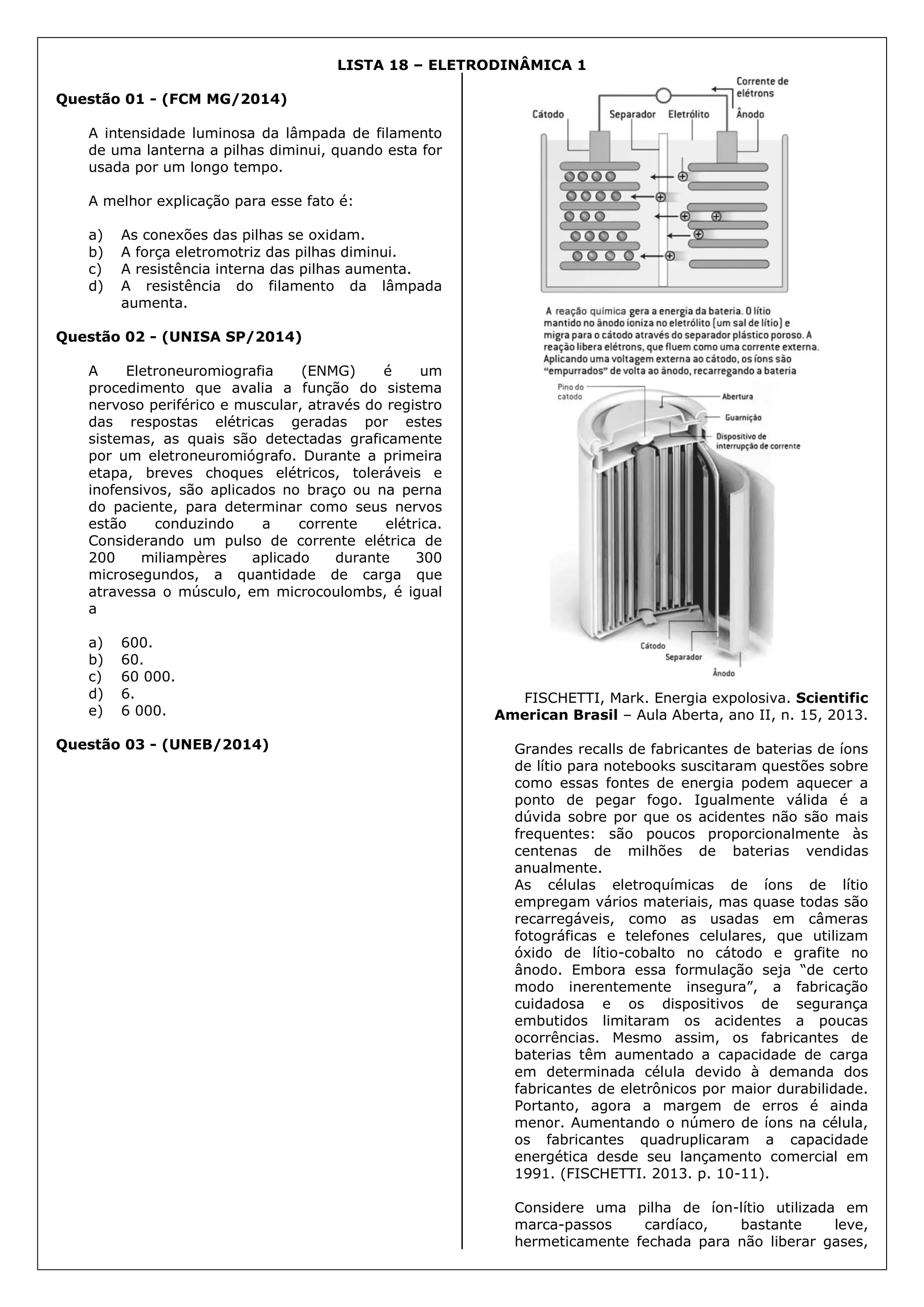

1. LISTA 18 – ELETRODINÂMICA 1
Questão 01 - (FCM MG/2014)
A intensidade luminosa da lâmpada de filamento
de uma lanterna a pilhas diminui, quando esta for
usada por um longo tempo.
A melhor explicação para esse fato é:
a) As conexões das pilhas se oxidam.
b) A força eletromotriz das pilhas diminui.
c) A resistência interna das pilhas aumenta.
d) A resistência do filamento da lâmpada
aumenta.
Questão 02 - (UNISA SP/2014)
A Eletroneuromiografia (ENMG) é um
procedimento que avalia a função do sistema
nervoso periférico e muscular, através do registro
das respostas elétricas geradas por estes
sistemas, as quais são detectadas graficamente
por um eletroneuromiógrafo. Durante a primeira
etapa, breves choques elétricos, toleráveis e
inofensivos, são aplicados no braço ou na perna
do paciente, para determinar como seus nervos
estão conduzindo a corrente elétrica.
Considerando um pulso de corrente elétrica de
200 miliampères aplicado durante 300
microsegundos, a quantidade de carga que
atravessa o músculo, em microcoulombs, é igual
a
a) 600.
b) 60.
c) 60 000.
d) 6.
e) 6 000.
Questão 03 - (UNEB/2014)
FISCHETTI, Mark. Energia expolosiva. Scientific
American Brasil – Aula Aberta, ano II, n. 15, 2013.
Grandes recalls de fabricantes de baterias de íons
de lítio para notebooks suscitaram questões sobre
como essas fontes de energia podem aquecer a
ponto de pegar fogo. Igualmente válida é a
dúvida sobre por que os acidentes não são mais
frequentes: são poucos proporcionalmente às
centenas de milhões de baterias vendidas
anualmente.
As células eletroquímicas de íons de lítio
empregam vários materiais, mas quase todas são
recarregáveis, como as usadas em câmeras
fotográficas e telefones celulares, que utilizam
óxido de lítio-cobalto no cátodo e grafite no
ânodo. Embora essa formulação seja “de certo
modo inerentemente insegura”, a fabricação
cuidadosa e os dispositivos de segurança
embutidos limitaram os acidentes a poucas
ocorrências. Mesmo assim, os fabricantes de
baterias têm aumentado a capacidade de carga
em determinada célula devido à demanda dos
fabricantes de eletrônicos por maior durabilidade.
Portanto, agora a margem de erros é ainda
menor. Aumentando o número de íons na célula,
os fabricantes quadruplicaram a capacidade
energética desde seu lançamento comercial em
1991. (FISCHETTI. 2013. p. 10-11).
Considere uma pilha de íon-lítio utilizada em
marca-passos cardíaco, bastante leve,
hermeticamente fechada para não liberar gases,

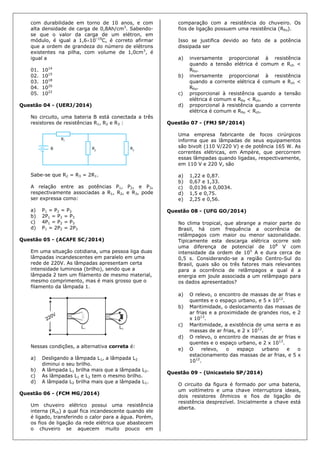

2. com durabilidade em torno de 10 anos, e com
alta densidade de carga de 0,8Ah/cm3
. Sabendo-
se que o valor da carga de um elétron, em
módulo, é igual a 1,610–19
C, é correto afirmar
que a ordem de grandeza do número de elétrons
existentes na pilha, com volume de 1,0cm3
, é
igual a
01. 1014
02. 1015
03. 1018
04. 1020
05. 1022
Questão 04 - (UERJ/2014)
No circuito, uma bateria B está conectada a três
resistores de resistências R1, R2 e R3 :
Sabe-se que R2 = R3 = 2R1.
A relação entre as potências P1, P2, e P3,
respectivamente associadas a R1, R2, e R3, pode
ser expressa como:
a) P1 = P2 = P3
b) 2P1 = P2 = P3
c) 4P1 = P2 = P3
d) P1 = 2P2 = 2P3
Questão 05 - (ACAFE SC/2014)
Em uma situação cotidiana, uma pessoa liga duas
lâmpadas incandescentes em paralelo em uma
rede de 220V. As lâmpadas apresentam certa
intensidade luminosa (brilho), sendo que a
lâmpada 2 tem um filamento de mesmo material,
mesmo comprimento, mas é mais grosso que o
filamento da lâmpada 1.
Nessas condições, a alternativa correta é:
a) Desligando a lâmpada L1, a lâmpada L2
diminui o seu brilho.
b) A lâmpada L1 brilha mais que a lâmpada L2.
c) As lâmpadas L1 e L2 tem o mesmo brilho.
d) A lâmpada L2 brilha mais que a lâmpada L1.
Questão 06 - (FCM MG/2014)
Um chuveiro elétrico possui uma resistência
interna (Rch) a qual fica incandescente quando ele
é ligado, transferindo o calor para a água. Porém,
os fios de ligação da rede elétrica que abastecem
o chuveiro se aquecem muito pouco em
comparação com a resistência do chuveiro. Os
fios de ligação possuem uma resistência (Rfio).
Isso se justifica devido ao fato de a potência
dissipada ser
a) inversamente proporcional à resistência
quando a tensão elétrica é comum e Rch <
Rfio.
b) inversamente proporcional à resistência
quando a corrente elétrica é comum e Rch <
Rfio.
c) proporcional à resistência quando a tensão
elétrica é comum e Rfio < Rch.
d) proporcional à resistência quando a corrente
elétrica é comum e Rfio < Rch.
Questão 07 - (FMJ SP/2014)
Uma empresa fabricante de focos cirúrgicos
informa que as lâmpadas de seus equipamentos
são bivolt (110 V/220 V) e de potência 165 W. As
correntes elétricas, em Ampère, que percorrem
essas lâmpadas quando ligadas, respectivamente,
em 110 V e 220 V, são
a) 1,22 e 0,87.
b) 0,67 e 1,33.
c) 0,0136 e 0,0034.
d) 1,5 e 0,75.
e) 2,25 e 0,56.
Questão 08 - (UFG GO/2014)
No clima tropical, que abrange a maior parte do
Brasil, há com frequência a ocorrência de
relâmpagos com maior ou menor sazonalidade.
Tipicamente esta descarga elétrica ocorre sob
uma diferença de potencial de 108
V com
intensidade da ordem de 105
A e dura cerca de
0,5 s. Considerando-se a região Centro-Sul do
Brasil, quais são os três fatores mais relevantes
para a ocorrência de relâmpagos e qual é a
energia em joule associada a um relâmpago para
os dados apresentados?
a) O relevo, o encontro de massas de ar frias e
quentes e o espaço urbano, e 5 x 1012
.
b) Maritimidade, o deslocamento das massas de
ar frias e a proximidade de grandes rios, e 2
x 1013
.
c) Maritimidade, a existência de uma serra e as
massas de ar frias, e 2 x 1012
.
d) O relevo, o encontro de massas de ar frias e
quentes e o espaço urbano, e 2 x 1013
.
e) O relevo, o espaço urbano e o
estacionamento das massas de ar frias, e 5 x
1012
.
Questão 09 - (Unicastelo SP/2014)
O circuito da figura é formado por uma bateria,
um voltímetro e uma chave interruptora ideais,
dois resistores ôhmicos e fios de ligação de
resistência desprezível. Inicialmente a chave está
aberta.

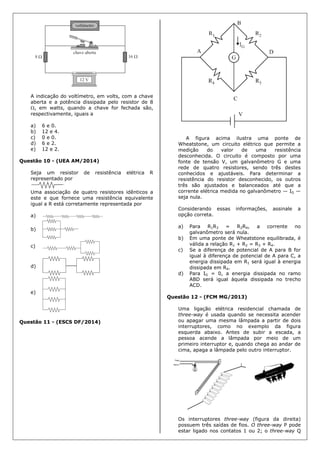

3. A indicação do voltímetro, em volts, com a chave
aberta e a potência dissipada pelo resistor de 8
, em watts, quando a chave for fechada são,
respectivamente, iguais a
a) 6 e 0.
b) 12 e 4.
c) 0 e 0.
d) 6 e 2.
e) 12 e 2.
Questão 10 - (UEA AM/2014)
Seja um resistor de resistência elétrica R
representado por
Uma associação de quatro resistores idênticos a
este e que fornece uma resistência equivalente
igual a R está corretamente representada por
a)
b)
c)
d)
e)
Questão 11 - (ESCS DF/2014)
A figura acima ilustra uma ponte de
Wheatstone, um circuito elétrico que permite a
medição do valor de uma resistência
desconhecida. O circuito é composto por uma
fonte de tensão V, um galvanômetro G e uma
rede de quatro resistores, sendo três destes
conhecidos e ajustáveis. Para determinar a
resistência do resistor desconhecido, os outros
três são ajustados e balanceados até que a
corrente elétrica medida no galvanômetro — IG —
seja nula.
Considerando essas informações, assinale a
opção correta.
a) Para R1R3 = R2R4, a corrente no
galvanômetro será nula.
b) Em uma ponte de Wheatstone equilibrada, é
válida a relação R1 + R2 = R3 + R4.
c) Se a diferença de potencial de A para B for
igual à diferença de potencial de A para C, a
energia dissipada em R1 será igual à energia
dissipada em R4.
d) Para IG = 0, a energia dissipada no ramo
ABD será igual àquela dissipada no trecho
ACD.
Questão 12 - (FCM MG/2013)
Uma ligação elétrica residencial chamada de
three-way é usada quando se necessita acender
ou apagar uma mesma lâmpada a partir de dois
interruptores, como no exemplo da figura
esquerda abaixo. Antes de subir a escada, a
pessoa acende a lâmpada por meio de um
primeiro interruptor e, quando chega ao andar de
cima, apaga a lâmpada pelo outro interruptor.
Os interruptores three-way (figura da direita)
possuem três saídas de fios. O three-way P pode
estar ligado nos contatos 1 ou 2; o three-way Q

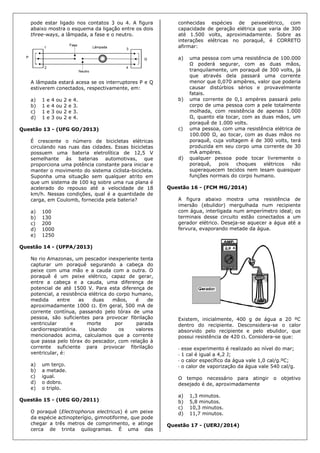

4. pode estar ligado nos contatos 3 ou 4. A figura
abaixo mostra o esquema da ligação entre os dois
three-ways, a lâmpada, a fase e o neutro.
A lâmpada estará acesa se os interruptores P e Q
estiverem conectados, respectivamente, em:
a) 1 e 4 ou 2 e 4.
b) 1 e 4 ou 2 e 3.
c) 1 e 3 ou 2 e 3.
d) 1 e 3 ou 2 e 4.
Questão 13 - (UFG GO/2013)
É crescente o número de bicicletas elétricas
circulando nas ruas das cidades. Essas bicicletas
possuem uma bateria eletrolítica de 12,5 V
semelhante às baterias automotivas, que
proporciona uma potência constante para iniciar e
manter o movimento do sistema ciclista-bicicleta.
Suponha uma situação sem qualquer atrito em
que um sistema de 100 kg sobre uma rua plana é
acelerado do repouso até a velocidade de 18
km/h. Nessas condições, qual é a quantidade de
carga, em Coulomb, fornecida pela bateria?
a) 100
b) 130
c) 200
d) 1000
e) 1250
Questão 14 - (UFPA/2013)
No rio Amazonas, um pescador inexperiente tenta
capturar um poraquê segurando a cabeça do
peixe com uma mão e a cauda com a outra. O
poraquê é um peixe elétrico, capaz de gerar,
entre a cabeça e a cauda, uma diferença de
potencial de até 1500 V. Para esta diferença de
potencial, a resistência elétrica do corpo humano,
medida entre as duas mãos, é de
aproximadamente 1000 . Em geral, 500 mA de
corrente contínua, passando pelo tórax de uma
pessoa, são suficientes para provocar fibrilação
ventricular e morte por parada
cardiorrespiratória. Usando os valores
mencionados acima, calculamos que a corrente
que passa pelo tórax do pescador, com relação à
corrente suficiente para provocar fibrilação
ventricular, é:
a) um terço.
b) a metade.
c) igual.
d) o dobro.
e) o triplo.
Questão 15 - (UEG GO/2011)
O poraquê (Electrophorus electricus) é um peixe
da espécie actinopterígio, gimnotiforme, que pode
chegar a três metros de comprimento, e atinge
cerca de trinta quilogramas. É uma das
conhecidas espécies de peixeelétrico, com
capacidade de geração elétrica que varia de 300
até 1.500 volts, aproximadamente. Sobre as
interações elétricas no poraquê, é CORRETO
afirmar:
a) uma pessoa com uma resistência de 100.000
Ω poderá segurar, com as duas mãos,
tranquilamente, um poraquê de 300 volts, já
que através dela passará uma corrente
menor que 0,070 ampères, valor que poderia
causar distúrbios sérios e provavelmente
fatais.
b) uma corrente de 0,1 ampères passará pelo
corpo de uma pessoa com a pele totalmente
molhada, com resistência de apenas 1.000
Ω, quanto ela tocar, com as duas mãos, um
poraquê de 1.000 volts.
c) uma pessoa, com uma resistência elétrica de
100.000 Ω, ao tocar, com as duas mãos no
poraquê, cuja voltagem é de 300 volts, terá
produzida em seu corpo uma corrente de 30
mA ampères.
d) qualquer pessoa pode tocar livremente o
poraquê, pois choques elétricos não
superaquecem tecidos nem lesam quaisquer
funções normais do corpo humano.
Questão 16 - (FCM MG/2014)
A figura abaixo mostra uma resistência de
imersão (ebulidor) mergulhada num recipiente
com água, interligada num amperímetro ideal; os
terminais desse circuito estão conectados a um
gerador elétrico. Deseja-se aquecer a água até a
fervura, evaporando metade da água.
Existem, inicialmente, 400 g de água a 20 ºC
dentro do recipiente. Desconsidera-se o calor
absorvido pelo recipiente e pelo ebulidor, que
possui resistência de 420 . Considera-se que:
 esse experimento é realizado ao nível do mar;
 1 cal é igual a 4,2 J;
 o calor específico da água vale 1,0 cal/g.ºC;
 o calor de vaporização da água vale 540 cal/g.
O tempo necessário para atingir o objetivo
desejado é de, aproximadamente
a) 1,3 minutos.
b) 5,8 minutos.
c) 10,3 minutos.
d) 11,7 minutos.
Questão 17 - (UERJ/2014)

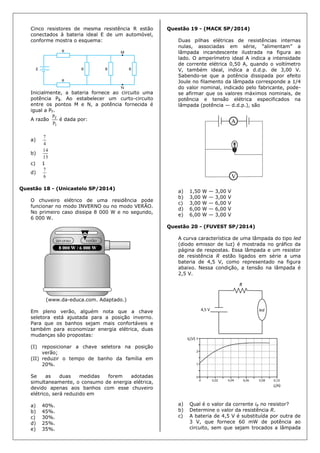

5. Cinco resistores de mesma resistência R estão
conectados à bateria ideal E de um automóvel,
conforme mostra o esquema:
Inicialmente, a bateria fornece ao circuito uma
potência PI. Ao estabelecer um curto-circuito
entre os pontos M e N, a potência fornecida é
igual a PF.
A razão
I
F
P
P
é dada por:
a)
4
7
b)
15
14
c) 1
d)
6
7
Questão 18 - (Unicastelo SP/2014)
O chuveiro elétrico de uma residência pode
funcionar no modo INVERNO ou no modo VERÃO.
No primeiro caso dissipa 8 000 W e no segundo,
6 000 W.
(www.da-educa.com. Adaptado.)
Em pleno verão, alguém nota que a chave
seletora está ajustada para a posição inverno.
Para que os banhos sejam mais confortáveis e
também para economizar energia elétrica, duas
mudanças são propostas:
(I) reposicionar a chave seletora na posição
verão;
(II) reduzir o tempo de banho da família em
20%.
Se as duas medidas forem adotadas
simultaneamente, o consumo de energia elétrica,
devido apenas aos banhos com esse chuveiro
elétrico, será reduzido em
a) 40%.
b) 45%.
c) 30%.
d) 25%.
e) 35%.
Questão 19 - (MACK SP/2014)
Duas pilhas elétricas de resistências internas
nulas, associadas em série, “alimentam” a
lâmpada incandescente ilustrada na figura ao
lado. O amperímetro ideal A indica a intensidade
de corrente elétrica 0,50 A, quando o voltímetro
V, também ideal, indica a d.d.p. de 3,00 V.
Sabendo-se que a potência dissipada por efeito
Joule no filamento da lâmpada corresponde a 1/4
do valor nominal, indicado pelo fabricante, pode-
se afirmar que os valores máximos nominais, de
potência e tensão elétrica especificados na
lâmpada (potência — d.d.p.), são
a) 1,50 W — 3,00 V
b) 3,00 W — 3,00 V
c) 3,00 W — 6,00 V
d) 6,00 W — 6,00 V
e) 6,00 W — 3,00 V
Questão 20 - (FUVEST SP/2014)
A curva característica de uma lâmpada do tipo led
(diodo emissor de luz) é mostrada no gráfico da
página de respostas. Essa lâmpada e um resistor
de resistência R estão ligados em série a uma
bateria de 4,5 V, como representado na figura
abaixo. Nessa condição, a tensão na lâmpada é
2,5 V.
a) Qual é o valor da corrente iR no resistor?
b) Determine o valor da resistência R.
c) A bateria de 4,5 V é substituída por outra de
3 V, que fornece 60 mW de potência ao
circuito, sem que sejam trocados a lâmpada

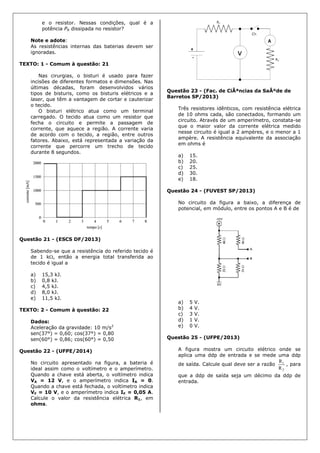

6. e o resistor. Nessas condições, qual é a
potência PR dissipada no resistor?
Note e adote:
As resistências internas das baterias devem ser
ignoradas.
TEXTO: 1 - Comum à questão: 21
Nas cirurgias, o bisturi é usado para fazer
incisões de diferentes formatos e dimensões. Nas
últimas décadas, foram desenvolvidos vários
tipos de bisturis, como os bisturis elétricos e a
laser, que têm a vantagem de cortar e cauterizar
o tecido.
O bisturi elétrico atua como um terminal
carregado. O tecido atua como um resistor que
fecha o circuito e permite a passagem de
corrente, que aquece a região. A corrente varia
de acordo com o tecido, a região, entre outros
fatores. Abaixo, está representada a variação da
corrente que percorre um trecho de tecido
durante 8 segundos.
Questão 21 - (ESCS DF/2013)
Sabendo-se que a resistência do referido tecido é
de 1 k, então a energia total transferida ao
tecido é igual a
a) 15,3 kJ.
b) 0,8 kJ.
c) 4,5 kJ.
d) 8,0 kJ.
e) 11,5 kJ.
TEXTO: 2 - Comum à questão: 22
Dados:
Aceleração da gravidade: 10 m/s2
sen(37°) = 0,60; cos(37°) = 0,80
sen(60°) = 0,86; cos(60°) = 0,50
Questão 22 - (UFPE/2014)
No circuito apresentado na figura, a bateria é
ideal assim como o voltímetro e o amperímetro.
Quando a chave está aberta, o voltímetro indica
VA = 12 V, e o amperímetro indica IA = 0.
Quando a chave está fechada, o voltímetro indica
VF = 10 V, e o amperímetro indica IF = 0,05 A.
Calcule o valor da resistência elétrica R1, em
ohms.
Questão 23 - (Fac. de Ciências da Saúde de
Barretos SP/2013)
Três resistores idênticos, com resistência elétrica
de 10 ohms cada, são conectados, formando um
circuito. Através de um amperímetro, constata-se
que o maior valor da corrente elétrica medido
nesse circuito é igual a 2 ampères, e o menor a 1
ampère. A resistência equivalente da associação
em ohms é
a) 15.
b) 20.
c) 25.
d) 30.
e) 18.
Questão 24 - (FUVEST SP/2013)
No circuito da figura a baixo, a diferença de
potencial, em módulo, entre os pontos A e B é de
a) 5 V.
b) 4 V.
c) 3 V.
d) 1 V.
e) 0 V.
Questão 25 - (UFPE/2013)
A figura mostra um circuito elétrico onde se
aplica uma ddp de entrada e se mede uma ddp
de saída. Calcule qual deve ser a razão
2
1
R
R
, para
que a ddp de saída seja um décimo da ddp de
entrada.

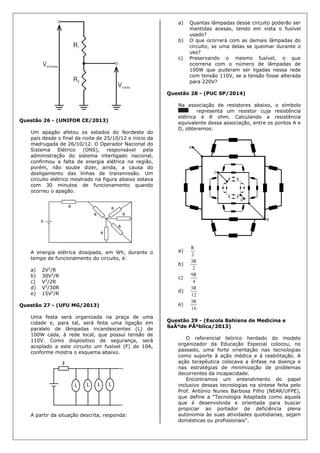

7. Questão 26 - (UNIFOR CE/2013)
Um apagão afetou os estados do Nordeste do
país desde o final da noite de 25/10/12 e início da
madrugada de 26/10/12. O Operador Nacional do
Sistema Elétrico (ONS), responsável pela
administração do sistema interligado nacional,
confirmou a falta de energia elétrica na região,
porém, não soube dizer, ainda, a causa do
desligamento das linhas de transmissão. Um
circuito elétrico mostrado na figura abaixo estava
com 30 minutos de funcionamento quando
ocorreu o apagão.
A energia elétrica dissipada, em Wh, durante o
tempo de funcionamento do circuito, é:
a) 2V2
/R
b) 30V2
/R
c) V2
/2R
d) V2
/30R
e) 15V2
/R
Questão 27 - (UFU MG/2013)
Uma festa será organizada na praça de uma
cidade e, para tal, será feita uma ligação em
paralelo de lâmpadas incandescentes (L) de
100W cada, à rede local, que possui tensão de
110V. Como dispositivo de segurança, será
acoplado a este circuito um fusível (F) de 10A,
conforme mostra o esquema abaixo.
A partir da situação descrita, responda:
a) Quantas lâmpadas desse circuito poderão ser
mantidas acesas, tendo em vista o fusível
usado?
b) O que ocorrerá com as demais lâmpadas do
circuito, se uma delas se queimar durante o
uso?
c) Preservando o mesmo fusível, o que
ocorreria com o número de lâmpadas de
100W que puderam ser ligadas nessa rede
com tensão 110V, se a tensão fosse alterada
para 220V?
Questão 28 - (PUC SP/2014)
Na associação de resistores abaixo, o símbolo
representa um resistor cuja resistência
elétrica é R ohm. Calculando a resistência
equivalente dessa associação, entre os pontos A e
D, obteremos:
a)
2
R
b)
2
R3
c)
4
R9
d)
12
R3
e)
16
R3
Questão 29 - (Escola Bahiana de Medicina e
Saúde Pública/2013)
O referencial teórico herdado do modelo
organizador da Educação Especial colocou, no
passado, uma forte orientação nas tecnologias
como suporte à ação médica e à reabilitação. A
ação terapêutica colocava a ênfase na doença e
nas estratégias de minimização de problemas
decorrentes da incapacidade.
Encontramos um entendimento do papel
inclusivo dessas tecnologias na síntese feita pelo
Prof. António Nunes Barbosa Filho (NEAR/UFPE),
que define a “Tecnologia Adaptada como aquela
que é desenvolvida e orientada para buscar
propiciar ao portador de deficiência plena
autonomia às suas atividades quotidianas, sejam
domésticas ou profissionais”.

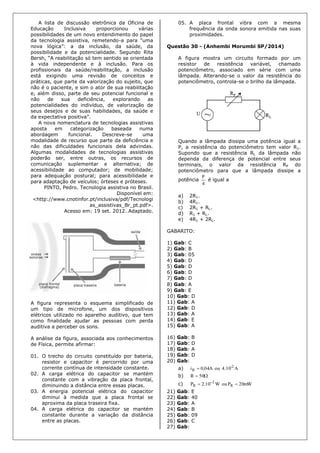

8. A lista de discussão eletrônica da Oficina de
Educação Inclusiva proporcionou várias
possibilidades de um novo entendimento do papel
da tecnologia assistiva, remetendo-a para “uma
nova lógica”: a da inclusão, da saúde, da
possibilidade e da potencialidade. Segundo Rita
Bersh, “A reabilitação só tem sentido se orientada
à vida independente e à inclusão. Para os
profissionais da saúde/reabilitação, a inclusão
está exigindo uma revisão de conceitos e
práticas, que parte da valorização do sujeito, que
não é o paciente, e sim o ator de sua reabilitação
e, além disso, parte de seu potencial funcional e
não de sua deficiência, explorando as
potencialidades do indivíduo, de valorização de
seus desejos e de suas habilidades, da saúde e
da expectativa positiva”.
A nova nomenclatura de tecnologias assistivas
aposta em categorização baseada numa
abordagem funcional. Descreve-se uma
modalidade de recurso que parte da deficiência e
não das dificuldades funcionais dela advindas.
Algumas modalidades de tecnologias assistivas
poderão ser, entre outras, os recursos de
comunicação suplementar e alternativa; de
acessibilidade ao computador; de mobilidade;
para adequação postural; para acessibilidade e
para adaptação de veículos; órteses e próteses.
PINTO, Pedro. Tecnologia assistiva no Brasil.
Disponível em:
<http://www.cnotinfor.pt/inclusiva/pdf/Tecnologi
as_assistivas_Br_pt.pdf>.
Acesso em: 19 set. 2012. Adaptado.
A figura representa o esquema simplificado de
um tipo de microfone, um dos dispositivos
elétricos utilizado no aparelho auditivo, que tem
como finalidade ajudar as pessoas com perda
auditiva a perceber os sons.
A análise da figura, associada aos conhecimentos
de Física, permite afirmar:
01. O trecho do circuito constituído por bateria,
resistor e capacitor é percorrido por uma
corrente contínua de intensidade constante.
02. A carga elétrica do capacitor se mantém
constante com a vibração da placa frontal,
diminuindo a distância entre essas placas.
03. A energia potencial elétrica do capacitor
diminui à medida que a placa frontal se
aproxima da placa traseira fixa.
04. A carga elétrica do capacitor se mantém
constante durante a variação da distância
entre as placas.
05. A placa frontal vibra com a mesma
frequência da onda sonora emitida nas suas
proximidades.
Questão 30 - (Anhembi Morumbi SP/2014)
A figura mostra um circuito formado por um
resistor de resistência variável, chamado
potenciômetro, associado em série com uma
lâmpada. Alterando-se o valor da resistência do
potenciômetro, controla-se o brilho da lâmpada.
Quando a lâmpada dissipa uma potência igual a
P, a resistência do potenciômetro tem valor R1.
Supondo que a resistência RL da lâmpada não
dependa da diferença de potencial entre seus
terminais, o valor da resistência RP do
potenciômetro para que a lâmpada dissipe a
potência
4
P
é igual a
a) 2R1.
b) 4R1.
c) 2R1 + RL.
d) R1 + RL.
e) 4R1 + 2RL.
GABARITO:
1) Gab: C
2) Gab: B
3) Gab: 05
4) Gab: D
5) Gab: D
6) Gab: D
7) Gab: D
8) Gab: A
9) Gab: E
10) Gab: D
11) Gab: A
12) Gab: D
13) Gab: A
14) Gab: E
15) Gab: A
16) Gab: B
17) Gab: D
18) Gab: A
19) Gab: D
20) Gab:
a) A4.10ouA04,0i -2
R 
b)  50R
c) mW20PouW10.2P R
2
R  
21) Gab: E
22) Gab: 40
23) Gab: A
24) Gab: B
25) Gab: 09
26) Gab: C
27) Gab:

9. a) 11 lâmpadas
b) Nada ocorrerá, pois como as lâmpadas estão
ligadas em paralelo, as demais continuarão
sendo alimentadas, mesmo com a
interrupção de uma das lâmpadas.
c) Mudando a tensão para 220V, será possível
aumentar o número de lâmpadas.
28) Gab: C
29) Gab: 05
30) Gab: C
