O documento discute como a lâmpada acende quase instantaneamente em um circuito elétrico em série. Explica que, de acordo com o modelo clássico de corrente, isso ocorre porque (1) o campo elétrico se estabelece rapidamente em todos os pontos do circuito e (2) as cargas positivas e negativas se movimentam rapidamente pelo circuito.

1. Energia Elétrica e
Potencia Elétrica
consumida

2. Powerpoint Templates

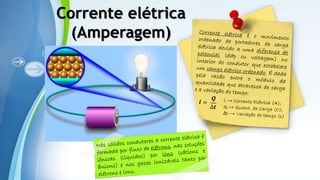

Corrente elétrica
(Amperagem)

3. Powerpoint Templates

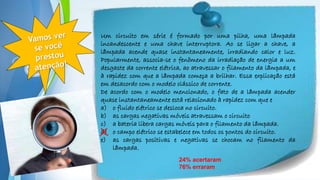

Um circuito em série é formado por uma pilha, uma lâmpada
incandescente e uma chave interruptora. Ao se ligar a chave, a
lâmpada acende quase instantaneamente, irradiando calor e luz.
Popularmente, associa-se o fenômeno da irradiação de energia a um
desgaste da corrente elétrica, ao atravessar o filamento da lâmpada, e
à rapidez com que a lâmpada começa a brilhar. Essa explicação está
em desacordo com o modelo clássico de corrente.
De acordo com o modelo mencionado, o fato de a lâmpada acender
quase instantaneamente está relacionado à rapidez com que e
a) o fluido elétrico se desloca no circuito.
b) as cargas negativas móveis atravessam o circuito
c) a bateria libera cargas móveis para o filamento da lâmpada.
d) o campo elétrico se estabelece em todos os pontos do circuito.
e) as cargas positivas e negativas se chocam no filamento da
lâmpada.
24% acertaram
76% erraram
X

4. Powerpoint Templates

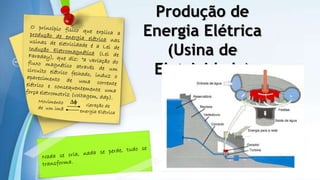

Produção de
Energia Elétrica
(Usina de
Eletricidade)

5. Powerpoint Templates

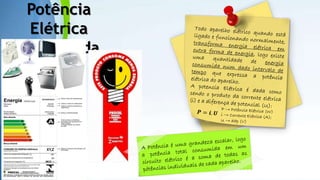

Potência
Elétrica
Consumida
(Watt)

6. Powerpoint Templates

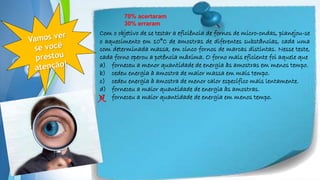

Com o objetivo de se testar a eficiência de fornos de micro-ondas, planejou-se
o aquecimento em 10°C de amostras de diferentes substâncias, cada uma
com determinada massa, em cinco fornos de marcas distintas. Nesse teste,
cada forno operou a potência máxima. O forno mais eficiente foi aquele que
a) forneceu a menor quantidade de energia às amostras em menos tempo.
b) cedeu energia à amostra de maior massa em mais tempo.
c) cedeu energia à amostra de menor calor específico mais lentamente.
d) forneceu a maior quantidade de energia às amostras.
e) forneceu a maior quantidade de energia em menos tempo.
70% acertaram
30% erraram
X

7. Powerpoint Templates

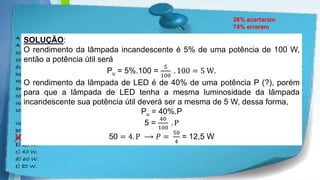

A evolução da luz: as lâmpadas LED já substituem com grandes vantagens a velha invenção de Thomas Edison
A tecnologia do LED é bem diferente da das lâmpadas incandescentes e fluorescentes. A lâmpada LED é fabricada
com material semicondutor que, semelhante ao usado nos chips de computador, quando percorrido por uma
corrente elétrica, emite luz. O resultado é uma peça muito menor, que consome menos energia e tem uma
durabilidade maior. Enquanto uma lâmpada comum tem vida útil de 1.000 horas e uma fluorescente, de 10.000
horas, a LED rende entre 20.000 e 100.000 horas de uso ininterrupto.
Há um problema, contudo: a lâmpada LED ainda custa mais caro, apesar de seu preço cair pela metade a cada dois
anos. Essa tecnologia não está se tornando apenas mais barata. Está também mais eficiente, iluminando mais
com a mesma quantidade de energia.
Uma lâmpada incandescente converte em luz apenas 5% da energia elétrica que consome. As lâmpadas LED
convertem até 40%. Essa diminuição no desperdício de energia traz benefícios evidentes ao meio ambiente.
A evolução da luz. Energia. In: Veja, 19 dez. 2007. Disponível em: http://veja.abril.com.br/191207/p_118.shtml.
Uma lâmpada LED que ofereça a mesma luminosidade que uma lâmpada incandescente de 100 W deverá ter uma
potência mínima de
a) 12,5 W.
b) 25 W.
c) 40 W.
d) 60 W.
e) 80 W.
26% acertaram
74% erraram
X
SOLUÇÃO:
O rendimento da lâmpada incandescente é 5% de uma potência de 100 W,
então a potência útil será
Pu = 5%.100 =
5
100
. 100 = 5 W.
O rendimento da lâmpada de LED é de 40% de uma potência P (?), porém
para que a lâmpada de LED tenha a mesma luminosidade da lâmpada
incandescente sua potência útil deverá ser a mesma de 5 W, dessa forma,
Pu = 40%.P
5 =
40
100
. P
50 = 4. P ⟶ 𝑃 =
50
4
= 12,5 W

8. Powerpoint Templates

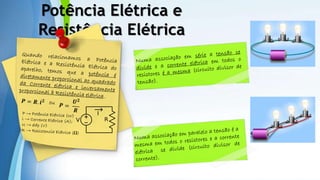

Potência Elétrica e
Resistência Elétrica

9. Powerpoint Templates

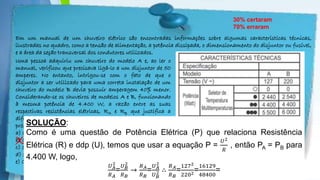

Em um manual de um chuveiro elétrico são encontradas informações sobre algumas características técnicas,
ilustradas no quadro, como a tensão de alimentação, a potência dissipada, o dimensionamento do disjuntor ou fusível,
e a área da seção transversal dos condutores utilizados.
30% certaram
70% erraram
X
Uma pessoa adquiriu um chuveiro do modelo A e, ao ler o
manual, verificou que precisava ligá-lo a um disjuntor de 50
amperes. No entanto, intrigou-se com o fato de que o
disjuntor a ser utilizado para uma correta instalação de um
chuveiro do modelo B devia possuir amperagem 40% menor.
Considerando-se os chuveiros de modelos A e B, funcionando
à mesma potência de 4.400 W, a razão entre as suas
respectivas resistências elétricas, RA e RB que justifica a
diferença de dimensionamento dos disjuntores, é mais
próxima de:
a) 0.8
b) 0.3
c) 3.0
d) 1.7
e) 0.6
SOLUÇÃO:
Como é uma questão de Potência Elétrica (P) que relaciona Resistência
Elétrica (R) e ddp (U), temos que usar a equação P =
𝑈2
𝑅
, então PA = PB para
4.400 W, logo,
𝑈 𝐴
2
𝑅 𝐴
=
𝑈 𝐵
2
𝑅 𝐵
→
𝑅 𝐴
𝑅 𝐵
=
𝑈 𝐴
2
𝑈 𝐵
2 ∴
𝑅 𝐴
𝑅 𝐵
=
1272
2202=
16129
48400
=

10. Powerpoint Templates

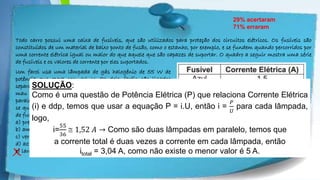

Todo carro possui uma caixa de fusíveis, que são utilizados para proteção dos circuitos elétricos. Os fusíveis são
constituídos de um material de baixo ponto de fusão, como o estanho, por exemplo, e se fundem quando percorridos por
uma corrente elétrica igual ou maior do que aquele que são capazes de suportar. O quadro a seguir mostra uma série
de fusíveis e os valores de corrente por eles suportados.
29% acertaram
71% erraram
X
Um farol usa uma lâmpada de gás halogênio de 55 W de
potência que opera com 36 V. Os dois faróis são ligados
separadamente, com um fusível para cada um, mas, após um
mau funcionamento, o motorista passou a conectá-los em
paralelo, usando apenas um fusível. Dessa forma, admitindo-
se que a fiação suporte a carga dos dois faróis, o menor valor
de fusível adequado para proteção desse novo circuito é o
a) preto.
b) amarelo.
c) vermelho.
d) azul.
e) laranja.
SOLUÇÃO:
Como é uma questão de Potência Elétrica (P) que relaciona Corrente Elétrica
(i) e ddp, temos que usar a equação P = i.U, então i =
𝑃
𝑈
para cada lâmpada,
logo,
i=
55
36
 1,52 𝐴 → Como são duas lâmpadas em paralelo, temos que
a corrente total é duas vezes a corrente em cada lâmpada, então
itotal = 3,04 A, como não existe o menor valor é 5 A.

11. Powerpoint Templates
A instalação elétrica de uma casa envolve várias etapas, desde a alocação dos dispositivos, instrumentos e aparelhos elétricos, até a
escolha dos materiais que a compõem, passando pelo dimensionamento da potência requerida, da fiação necessária, dos eletrodutos*,
entre outras. Para cada aparelho elétrico existe um valor de potência associado. Valores típicos de potências para alguns aparelhos
elétricos são apresentados no quadro seguinte:
33% acertaram
67% erraram
X
A escolha das lâmpadas é essencial para obtenção de uma boa iluminação. A potência da
lâmpada deverá estar de acordo com o tamanho do cômodo a ser iluminado. O quadro a
seguir mostra a relação entre as áreas dos cômodos (em m2) e as potências das lâmpadas
(em W), e foi utilizado como referência para o primeiro pavimento de uma residência.
Obs.: Para efeitos dos cálculos das áreas, as paredes são
Desconsideradas. Considerando a planta baixa fornecida, com todos os
aparelhos em funcionamento, a potência total, em watts, será de
a) 4.070.
b) 4.470.
c) 4.320.
d) 4270.
e) 4.390.

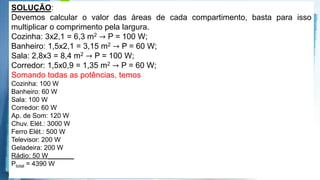

SOLUÇÃO:
Devemos calcular o valor das áreas de cada compartimento, basta para isso
multiplicar o comprimento pela largura.
Cozinha: 3x2,1 = 6,3 m2 → P = 100 W;
Banheiro: 1,5x2,1 = 3,15 m2 → P = 60 W;
Sala: 2,8x3 = 8,4 m2 → P = 100 W;
Corredor: 1,5x0,9 = 1,35 m2 → P = 60 W;
Somando todas as potências, temos
Cozinha: 100 W
Banheiro: 60 W
Sala: 100 W
Corredor: 60 W
Ap. de Som: 120 W
Chuv. Elét.: 3000 W
Ferro Elét.: 500 W
Televisor: 200 W
Geladeira: 200 W
Rádio: 50 W_______
Ptotal = 4390 W

12. Powerpoint Templates

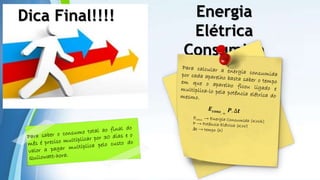

Dica Final!!!! Energia
