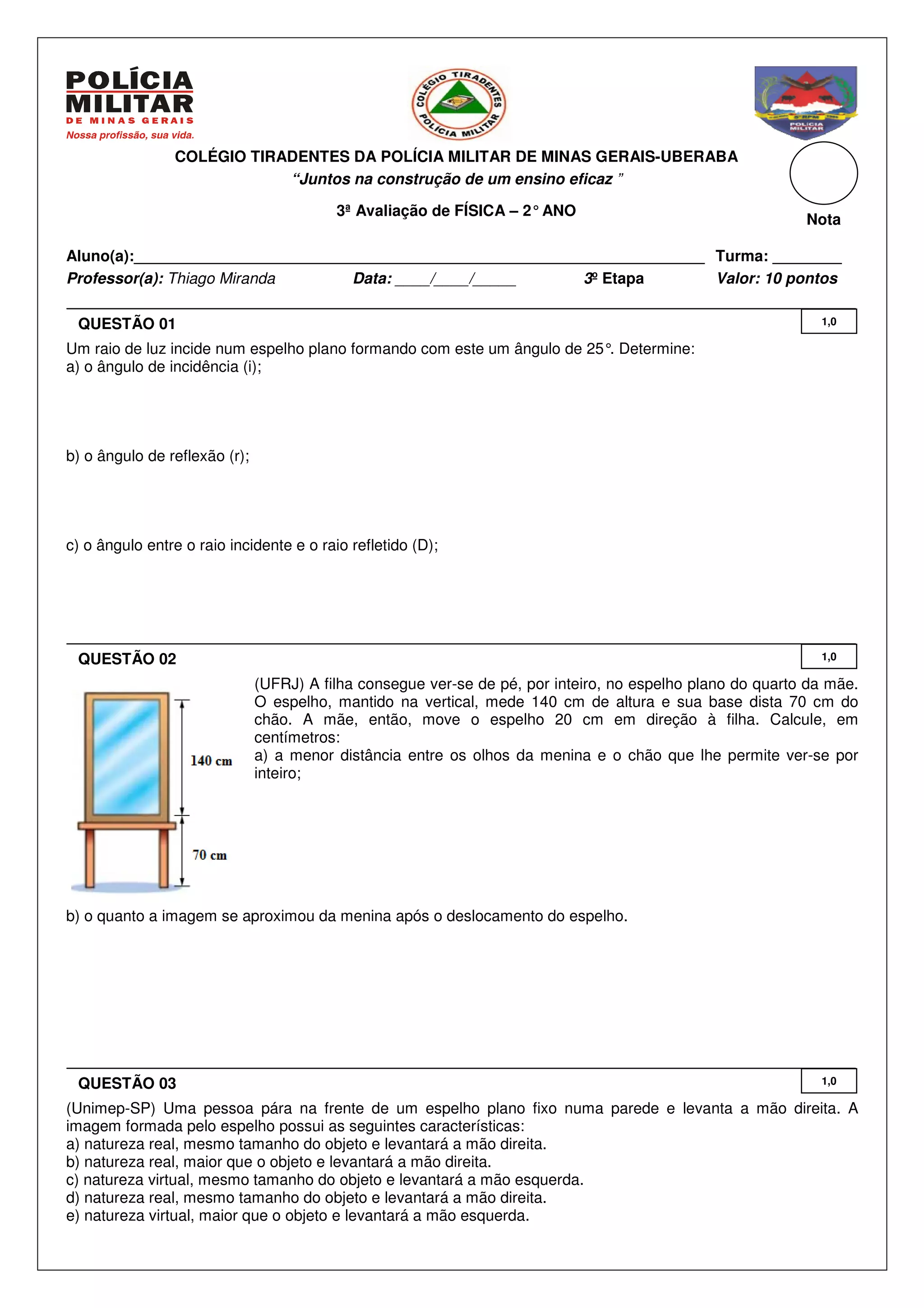

1. COLÉGIO TIRADENTES DA POLÍCIA MILITAR DE MINAS GERAIS-UBERABA
“Juntos na construção de um ensino eficaz ”
3ª Avaliação de FÍSICA – 2° ANO
Nota
Aluno(a):__________________________________________________________________ Turma: ________
Professor(a): Thiago Miranda
Data: ____/____/_____
3º Etapa
Valor: 10 pontos
QUESTÃO 01
1,0
Um raio de luz incide num espelho plano formando com este um ângulo de 25°. Determine:
a) o ângulo de incidência (i);
b) o ângulo de reflexão (r);
c) o ângulo entre o raio incidente e o raio refletido (D);
QUESTÃO 02
1,0
(UFRJ) A filha consegue ver-se de pé, por inteiro, no espelho plano do quarto da mãe.
O espelho, mantido na vertical, mede 140 cm de altura e sua base dista 70 cm do
chão. A mãe, então, move o espelho 20 cm em direção à filha. Calcule, em
centímetros:
a) a menor distância entre os olhos da menina e o chão que lhe permite ver-se por
inteiro;
b) o quanto a imagem se aproximou da menina após o deslocamento do espelho.
QUESTÃO 03
1,0
(Unimep-SP) Uma pessoa pára na frente de um espelho plano fixo numa parede e levanta a mão direita. A
imagem formada pelo espelho possui as seguintes características:
a) natureza real, mesmo tamanho do objeto e levantará a mão direita.
b) natureza real, maior que o objeto e levantará a mão direita.
c) natureza virtual, mesmo tamanho do objeto e levantará a mão esquerda.
d) natureza real, mesmo tamanho do objeto e levantará a mão direita.
e) natureza virtual, maior que o objeto e levantará a mão esquerda.

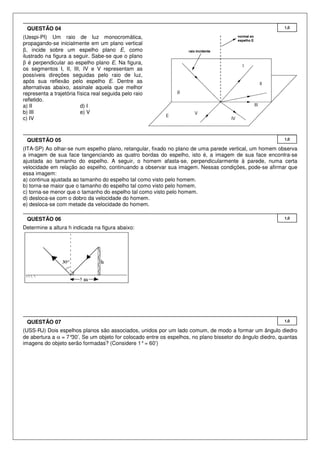

2. QUESTÃO 04
1,0
(Uespi-PI) Um raio de luz monocromática,
propagando-se inicialmente em um plano vertical
β, incide sobre um espelho plano E, como
ilustrado na figura a seguir. Sabe-se que o plano
β é perpendicular ao espelho plano E. Na figura,
os segmentos I, II, III, IV e V representam as
possíveis direções seguidas pelo raio de luz,
após sua reflexão pelo espelho E. Dentre as
alternativas abaixo, assinale aquela que melhor
representa a trajetória física real seguida pelo raio
refletido.
a) II
d) I
b) III
e) V
c) IV
QUESTÃO 05
1,0
(ITA-SP) Ao olhar-se num espelho plano, retangular, fixado no plano de uma parede vertical, um homem observa
a imagem de sua face tangenciando as quatro bordas do espelho, isto é, a imagem de sua face encontra-se
ajustada ao tamanho do espelho. A seguir, o homem afasta-se, perpendicularmente à parede, numa certa
velocidade em relação ao espelho, continuando a observar sua imagem. Nessas condições, pode-se afirmar que
essa imagem:
a) continua ajustada ao tamanho do espelho tal como visto pelo homem.
b) torna-se maior que o tamanho do espelho tal como visto pelo homem.
c) torna-se menor que o tamanho do espelho tal como visto pelo homem.
d) desloca-se com o dobro da velocidade do homem.
e) desloca-se com metade da velocidade do homem.
QUESTÃO 06
1,0
Determine a altura h indicada na figura abaixo:
QUESTÃO 07
1,0
(USS-RJ) Dois espelhos planos são associados, unidos por um lado comum, de modo a formar um ângulo diedro
de abertura a α = 7°
30’. Se um objeto for colocado entre os espelhos, no plano bissetor do ângulo diedro, quantas
imagens do objeto serão formadas? (Considere 1° = 60’)

3. QUESTÃO 08
1,0
(Ecmal-AL) Em se tratando de um espelho plano, o objeto e a imagem têm o mesmo tamanho.
Nessas condições, sendo o objeto real, sua imagem será:
a) real e direita.
b) virtual e direita.
c) imprópria.
d) real e invertida.
e) virtual e invertida.
QUESTÃO 09
1,0
No estudo da óptica geométrica, mais precisamente sobre o tema reflexão, foram enunciadas duas leis. Explique
(defina) com suas palavras e represente graficamente (em forma de desenho) as Leis da Reflexão.
QUESTÃO 10
1,0
(Aisi-MG) Observe a figura abaixo, onde estão representados dois pontos A e B, colocados diante de um espelho
plano E. Qual a distância do ponto A até a imagem de B em relação ao espelho?
A
15 cm
B
30 cm
E
DESAFIO!!!
1,0 ponto extra
Obs.: Para você realmente conseguir o ponto extra, deixe a resolução do desafio na Avaliação à caneta.
(FUVEST-SP) Uma jovem está parada em A, diante de
uma vitrine, cujo vidro, de 3 m de largura, age como uma
superfície refletora plana vertical. Ela observa a vitrine e
não repara que um amigo, que no instante to está em B, se
aproxima, com velocidade constante de 1 m/s, como
indicado no vidro, após um intervalo de tempo,
aproximadamente, de:
a) 2 s
b) 3 s
c) 4 s
d) 5 s
e) 6 s
1,0

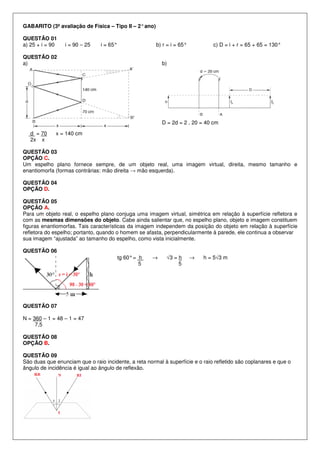

4. GABARITO (3ª avaliação de Física – Tipo II – 2° ano)
QUESTÃO 01
a) 25 + i = 90
i = 90 – 25
i = 65°
b) r = i = 65°
QUESTÃO 02
a)
c) D = i + r = 65 + 65 = 130°
b)
D = 2d = 2 . 20 = 40 cm
d = 70
2x x
x = 140 cm
QUESTÃO 03
OPÇÃO C.
Um espelho plano fornece sempre, de um objeto real, uma imagem virtual, direita, mesmo tamanho e
enantiomorfa (formas contrárias: mão direita → mão esquerda).
QUESTÃO 04
OPÇÃO D.
QUESTÃO 05
OPÇÃO A.
Para um objeto real, o espelho plano conjuga uma imagem virtual, simétrica em relação à superfície refletora e
com as mesmas dimensões do objeto. Cabe ainda salientar que, no espelho plano, objeto e imagem constituem
figuras enantiomorfas. Tais características da imagem independem da posição do objeto em relação à superfície
refletora do espelho; portanto, quando o homem se afasta, perpendicularmente à parede, ele continua a observar
sua imagem “ajustada” ao tamanho do espelho, como vista inicialmente.
QUESTÃO 06
tg 60° = h
5
→
√3 = h
5
→
h = 5√3 m
QUESTÃO 07
N = 360 – 1 = 48 – 1 = 47
7,5
QUESTÃO 08
OPÇÃO B.
QUESTÃO 09
São duas que enunciam que o raio incidente, a reta normal à superfície e o raio refletido são coplanares e que o
ângulo de incidência é igual ao ângulo de reflexão.

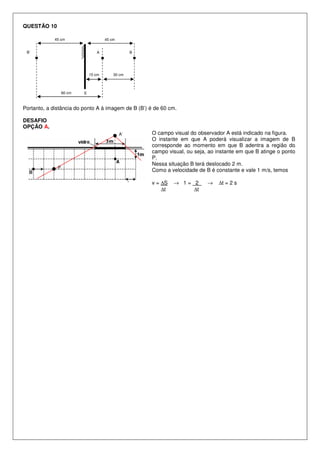

5. QUESTÃO 10
45 cm
45 cm
B’
A
15 cm
60 cm
B
30 cm
E
Portanto, a distância do ponto A à imagem de B (B’) é de 60 cm.
DESAFIO
OPÇÃO A.
A’
P
O campo visual do observador A está indicado na figura.
O instante em que A poderá visualizar a imagem de B
corresponde ao momento em que B adentra a região do
campo visual, ou seja, ao instante em que B atinge o ponto
P.
Nessa situação B terá deslocado 2 m.
Como a velocidade de B é constante e vale 1 m/s, temos
v = ∆S
∆t
→ 1= 2
∆t
→
∆t = 2 s
