CAMPO MAGNÉTICO www.fisicaatual.com.br
O termo magnetismo resultou do nome Magnésia, região da Ásia Menor (Turquia), devido a  um minério chamado magnetita (ímã natural) com a  propriedade de atrair objetos ferrosos à distância (sem contato físico). A Magnetita é um mineral magnético formado pelos óxidos de ferro II e III cuja fórmula química é Fe3O4. A magnetita apresenta na sua composição, aproximadamente,  69% de FeO e 31% de Fe2O3ou 26,7% de ferro e 72,4% de oxigênio. O mineral apresenta forma cristalina isométrica, geralmente na forma octaédrica. É um material quebradiço, fortemente magnético, de cor preta, de brilho metálico, com densidade de 5,18 g/cm3. A magnetita é a pedra-ímã mais magnética de todos os minerais da Terra, e a existência desta propriedade foi utilizada para a fabricação de bússolas. www.fisicaatual.com.br

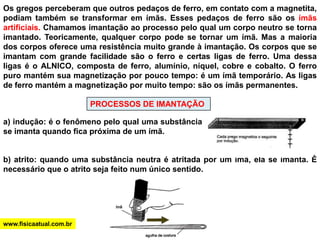

Os gregos perceberam que outros pedaços de ferro, em contato com a magnetita, podiam também se transformar em ímãs. Esses pedaços de ferro são os ímãs artificiais. Chamamos imantação ao processo pelo qual um corpo neutro se torna imantado. Teoricamente, qualquer corpo pode se tornar um ímã. Mas a maioria dos corpos oferece uma resistência muito grande à imantação. Os corpos que se imantam com grande facilidade são o ferro e certas ligas de ferro. Uma dessa ligas é o ALNICO, composta de ferro, alumínio, níquel, cobre e cobalto. O ferro puro mantém sua magnetização por pouco tempo: é um ímã temporário. As ligas de ferro mantém a magnetização por muito tempo: são os ímãs permanentes.  PROCESSOS DE IMANTAÇÃO a) indução: é o fenômeno pelo qual uma substância se imanta quando fica próxima de um ímã. b) atrito: quando uma substância neutra é atritada por um ímã, ela se imanta. É necessário que o atrito seja feito num único sentido.  www.fisicaatual.com.br

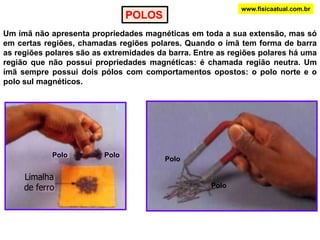

www.fisicaatual.com.br POLOS Um ímã não apresenta propriedades magnéticas em toda a sua extensão, mas só em certas regiões, chamadas regiões polares. Quando o ímã tem forma de barra as regiões polares são as extremidades da barra. Entre as regiões polares há uma região que não possui propriedades magnéticas: é chamada região neutra. Um ímã sempre possui dois pólos com comportamentos opostos: o polo norte e o polo sul magnéticos. Polo Polo Polo Polo

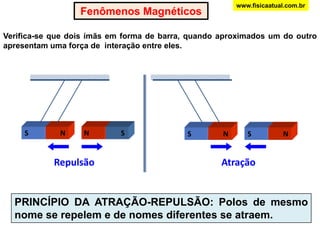

www.fisicaatual.com.br N S S N S N S N Repulsão Atração Fenômenos Magnéticos Verifica-se que dois ímãs em forma de barra, quando aproximados um do outro apresentam uma força de  interação entre eles. PRINCÍPIO DA ATRAÇÃO-REPULSÃO: Polos de mesmo nome se repelem e de nomes diferentes se atraem.

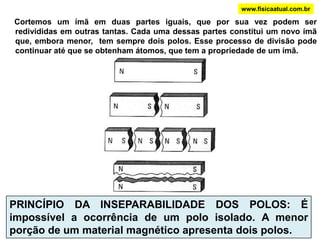

www.fisicaatual.com.br      Cortemos um ímã em duas partes iguais, que por sua vez podem ser redivididas em outras tantas. Cada uma dessas partes constitui um novo ímã que, embora menor,  tem sempre dois polos. Esse processo de divisão pode continuar até que se obtenham átomos, que tem a propriedade de um ímã. PRINCÍPIO DA INSEPARABILIDADE DOS POLOS: É impossível a ocorrência de um polo isolado. A menor porção de um material magnético apresenta dois polos.

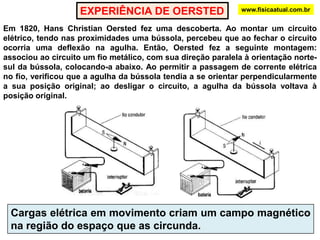

EXPERIÊNCIA DE OERSTED www.fisicaatual.com.br Em 1820, Hans Christian Oersted fez uma descoberta. Ao montar um circuito elétrico, tendo nas proximidades uma bússola, percebeu que ao fechar o circuito ocorria uma deflexão na agulha. Então, Oersted fez a seguinte montagem: associou ao circuito um fio metálico, com sua direção paralela à orientação norte-sul da bússola, colocando-a abaixo. Ao permitir a passagem de corrente elétrica no fio, verificou que a agulha da bússola tendia a se orientar perpendicularmente a sua posição original; ao desligar o circuito, a agulha da bússola voltava à posição original.  Cargas elétrica em movimento criam um campo magnético na região do espaço que as circunda.

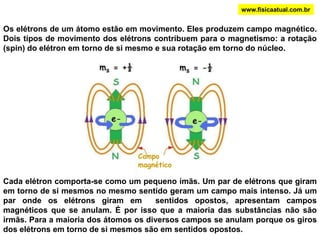

www.fisicaatual.com.br Os elétrons de um átomo estão em movimento. Eles produzem campo magnético. Dois tipos de movimento dos elétrons contribuem para o magnetismo: a rotação (spin) do elétron em torno de si mesmo e sua rotação em torno do núcleo.  Campo magnético Cada elétron comporta-se como um pequeno ímãs. Um par de elétrons que giram em torno de si mesmos no mesmo sentido geram um campo mais intenso. Já um par onde os elétrons giram em  sentidos opostos, apresentam campos magnéticos que se anulam. É por isso que a maioria das substâncias não são irmãs. Para a maioria dos átomos os diversos campos se anulam porque os giros dos elétrons em torno de si mesmos são em sentidos opostos.

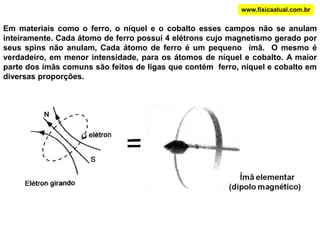

www.fisicaatual.com.br Em materiais como o ferro, o níquel e o cobalto esses campos não se anulam inteiramente. Cada átomo de ferro possui 4 elétrons cujo magnetismo gerado por seus spins não anulam, Cada átomo de ferro é um pequeno  ímã.  O mesmo é verdadeiro, em menor intensidade, para os átomos de níquel e cobalto. A maior parte dos ímãs comuns são feitos de ligas que contém  ferro, níquel e cobalto em diversas proporções.
O campo magnético gerado por um átomo individual de ferro é tão forte que as interações entre átomos vizinhos podem dar origem a grandes aglomerados de átomos alinhados um com os outros. Esse aglomerados são chamados de domínios magnéticos. Cada domínio é formado por bilhões de átomos individuais e são microscópios;  N átomo individual domínio  magnético S Nem todo pedaço de ferro é um ímã porque, normalmente, os domínios não estão alinhados entre si: www.fisicaatual.com.br

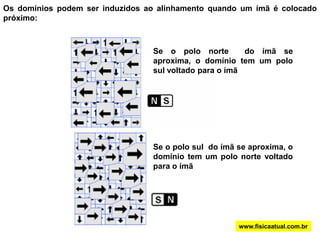

Os domínios podem ser induzidos ao alinhamento quando um ímã é colocado próximo: Se o polo norte  do ímã se aproxima, o domínio tem um polo sul voltado para o ímã Se o polo sul  do ímã se aproxima, o domínio tem um polo norte voltado para o ímã www.fisicaatual.com.br

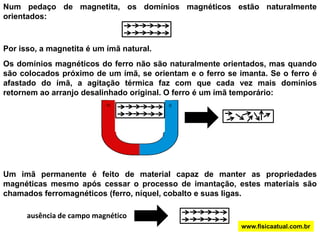

Num pedaço de magnetita, os domínios magnéticos estão naturalmente orientados: Por isso, a magnetita é um ímã natural. Os domínios magnéticos do ferro não são naturalmente orientados, mas quando são colocados próximo de um ímã, se orientam e o ferro se imanta. Se o ferro é afastado do ímã, a agitação térmica faz com que cada vez mais domínios retornem ao arranjo desalinhado original. O ferro é um ímã temporário: Um imã permanente é feito de material capaz de manter as propriedades magnéticas mesmo após cessar o processo de imantação, estes materiais são chamados ferromagnéticos (ferro, níquel, cobalto e suas ligas. ausência de campo magnético www.fisicaatual.com.br
ELETROÍMÃ www.fisicaatual.com.br Quando uma corrente elétrica atravessa um fio condutor, cria em torno dele um campo magnético. Um solenóide constitui-se de um fio condutor enrolado de tal modo que forme uma seqüência de espiras em forma de tubo. Se por ele passar uma corrente elétrica, gera-se um campo magnético no sentido perpendicular à uma seção reta do solenóide. Este arranjo em forma de tubo faz com que apareçam no solenóide polaridades norte e sul definidas. O resultado final é que o solenóide possui polos norte e sul, tal como um ímã natural.

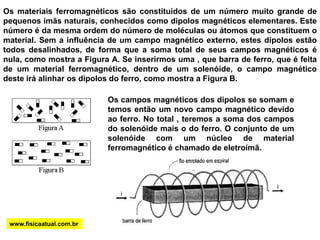

Os materiais ferromagnéticos são constituídos de um número muito grande de pequenos ímãs naturais, conhecidos como dipolos magnéticos elementares. Este número é da mesma ordem do número de moléculas ou átomos que constituem o material. Sem a influência de um campo magnético externo, estes dipolos estão todos desalinhados, de forma que a soma total de seus campos magnéticos é nula, como mostra a Figura A. Se inserirmos uma , que barra de ferro, que é feita de um material ferromagnético, dentro de um solenóide, o campo magnético deste irá alinhar os dipolos do ferro, como mostra a Figura B. Os campos magnéticos dos dipolos se somam e temos então um novo campo magnético devido ao ferro. No total , teremos a soma dos campos do solenóide mais o do ferro. O conjunto de um solenóide com um núcleo de material ferromagnético é chamado de eletroímã.  www.fisicaatual.com.br

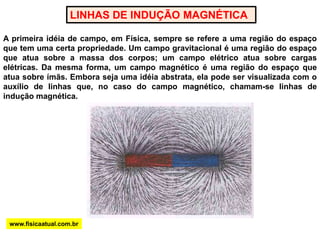

LINHAS DE INDUÇÃO MAGNÉTICA A primeira idéia de campo, em Física, sempre se refere a uma região do espaço que tem uma certa propriedade. Um campo gravitacional é uma região do espaço que atua sobre a massa dos corpos; um campo elétrico atua sobre cargas elétricas. Da mesma forma, um campo magnético é uma região do espaço que atua sobre ímãs. Embora seja uma idéia abstrata, ela pode ser visualizada com o auxílio de linhas que, no caso do campo magnético, chamam-se linhas de indução magnética. www.fisicaatual.com.br

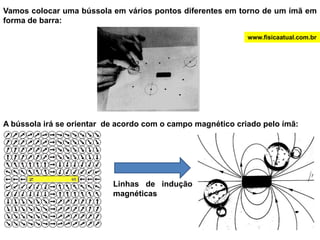

Vamos colocar uma bússola em vários pontos diferentes em torno de um ímã em forma de barra: www.fisicaatual.com.br A bússola irá se orientar  de acordo com o campo magnético criado pelo ímã:  Linhas de indução magnéticas

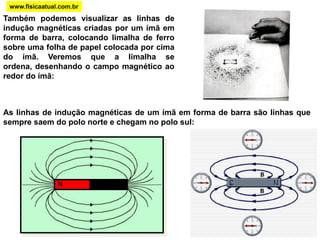

N S www.fisicaatual.com.br Também podemos visualizar as linhas de indução magnéticas criadas por um ímã em forma de barra, colocando limalha de ferro sobre uma folha de papel colocada por cima do ímã. Veremos que a limalha se ordena, desenhando o campo magnético ao redor do ímã: As linhas de indução magnéticas de um ímã em forma de barra são linhas que sempre saem do polo norte e chegam no polo sul:

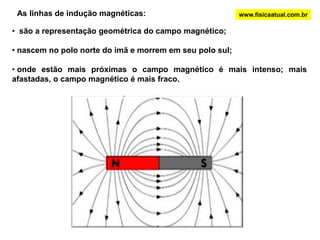

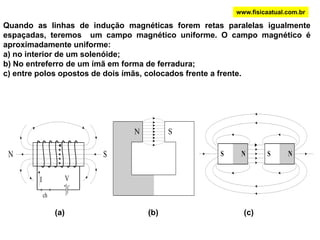

As linhas de indução magnéticas: www.fisicaatual.com.br ,[object Object]
 nascem no polo norte do imã e morrem em seu polo sul;

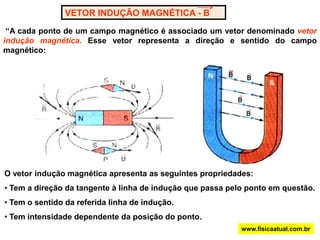

 onde estão mais próximas o campo magnético é mais intenso; mais afastadas, o campo magnético é mais fraco. ,[object Object]
VETOR INDUÇÃO MAGNÉTICA - B   “A cada ponto de um campo magnético é associado um vetor denominadovetor indução magnética. Esse vetor representa a direção e sentido do campo magnético: O vetor indução magnética apresenta as seguintes propriedades: ,[object Object]
 Tem o sentido da referida linha de indução.
 Tem intensidade dependente da posição do ponto.www.fisicaatual.com.br

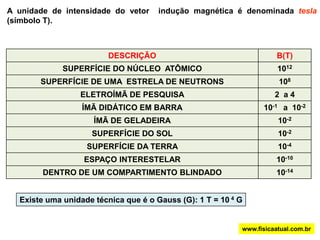

A unidade de intensidade do vetor  indução magnética é denominada tesla(símbolo T).   Existe uma unidade técnica que é o Gauss (G): 1 T = 10 4 G www.fisicaatual.com.br
Representação gráficade um Campo Magnético Uniforme (CMU): Vista lateral Entrando na folha Saindo da folha www.fisicaatual.com.br

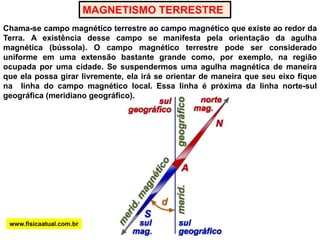

MAGNETISMO TERRESTRE Chama-se campo magnético terrestre ao campo magnético que existe ao redor da Terra. A existência desse campo se manifesta pela orientação da agulha magnética (bússola). O campo magnético terrestre pode ser considerado uniforme em uma extensão bastante grande como, por exemplo, na região ocupada por uma cidade. Se suspendermos uma agulha magnética de maneira que ela possa girar livremente, ela irá se orientar de maneira que seu eixo fique na  linha do campo magnético local. Essa linha é próxima da linha norte-sul geográfica (meridiano geográfico).  www.fisicaatual.com.br

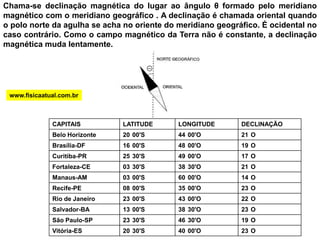

Chama-se declinação magnética do lugar ao ângulo θ formado pelo meridiano magnético com o meridiano geográfico . A declinação é chamada oriental quando o polo norte da agulha se acha no oriente do meridiano geográfico. É ocidental no caso contrário. Como o campo magnético da Terra não é constante, a declinação magnética muda lentamente. www.fisicaatual.com.br

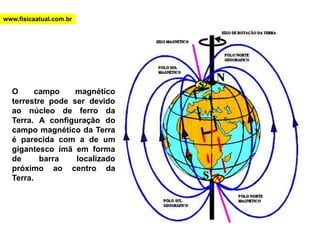

www.fisicaatual.com.br O campo magnético terrestre pode ser devido ao núcleo de ferro da Terra. A configuração do campo magnético da Terra é parecida com a de um gigantesco ímã em forma de barra localizado próximo ao centro da Terra.

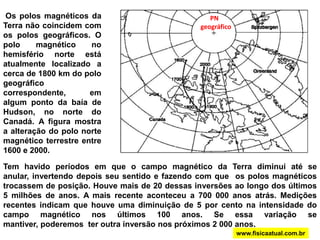

 Os polos magnéticos da Terra não coincidem com os polos geográficos. O polo magnético no hemisfério norte está atualmente localizado a cerca de 1800 km do polo geográfico correspondente, em algum ponto da baía de Hudson, no norte do Canadá. A figura mostra a alteração do polo norte magnético terrestre entre 1600 e 2000.       PN  geográfico Tem havido períodos em que o campo magnético da Terra diminui até se anular, invertendo depois seu sentido e fazendo com que  os polos magnéticos trocassem de posição. Houve mais de 20 dessas inversões ao longo dos últimos 5 milhões de anos. A mais recente aconteceu a 700 000 anos atrás. Medições recentes indicam que houve uma diminuição de 5 por cento na intensidade do campo magnético nos últimos 100 anos. Se essa variação se mantiver, poderemos  ter outra inversão nos próximos 2 000 anos. www.fisicaatual.com.br

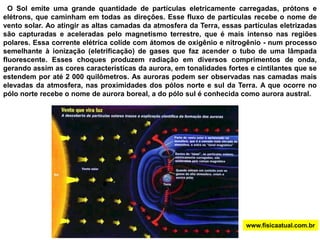

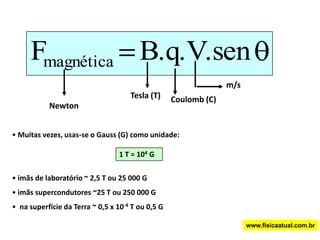

  O Sol emite uma grande quantidade de partículas eletricamente carregadas, prótons e elétrons, que caminham em todas as direções. Esse fluxo de partículas recebe o nome de vento solar. Ao atingir as altas camadas da atmosfera da Terra, essas partículas eletrizadas são capturadas e aceleradas pelo magnetismo terrestre, que é mais intenso nas regiões polares. Essa corrente elétrica colide com átomos de oxigênio e nitrogênio - num processo semelhante à ionização (eletrificação) de gases que faz acender o tubo de uma lâmpada fluorescente. Esses choques produzem radiação em diversos comprimentos de onda, gerando assim as cores características da aurora, em tonalidades fortes e cintilantes que se estendem por até 2 000 quilômetros. As auroras podem ser observadas nas camadas mais elevadas da atmosfera, nas proximidades dos pólos norte e sul da Terra. A que ocorre no pólo norte recebe o nome de aurora boreal, a do pólo sul é conhecida como aurora austral. www.fisicaatual.com.br

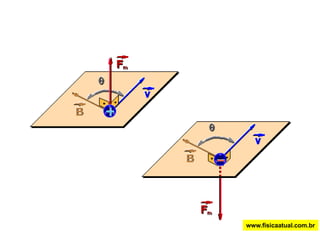

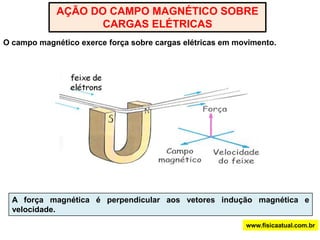

AÇÃO DO CAMPO MAGNÉTICO SOBRE CARGAS ELÉTRICAS O campo magnético exerce força sobre cargas elétricas em movimento. A força magnética é perpendicular aos vetores indução magnética e velocidade. www.fisicaatual.com.br
www.fisicaatual.com.br
[object Object]
 imãs de laboratório ~ 2,5 T ou 25 000 G
 imãs supercondutores ~25 T ou 250 000 G
  na superfície da Terra ~ 0,5 x 10-4 T ou 0,5 G1 T = 104 G m/s Tesla (T) Coulomb (C)  Newton www.fisicaatual.com.br

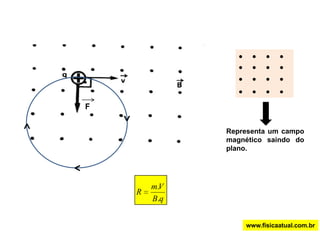

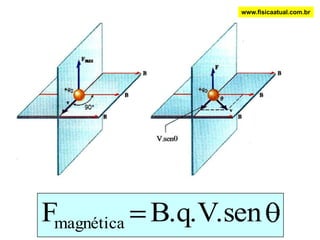

Direção da força magnética: Regra da mão direita - +  O polegar indica o sentido da velocidade, os quatro dedos juntos e estáticos indicam o sentido do campo magnético e quando a carga for positiva a palma da mão indica o sentido da força e se for negativa, o sentido da força magnética é determinado pelas costas das mãos.  www.fisicaatual.com.br
www.fisicaatual.com.br

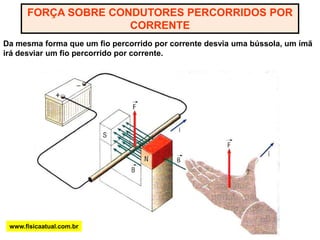

F Regra da mão direita para carga positiva. B v N S N N S N Força no sentido da palma  da mão Força no sentido das costas  da mão B Regra da mão direita para carga negativa v F www.fisicaatual.com.br

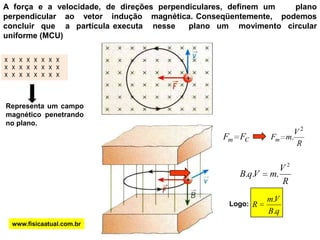

CARGA MÓVEL EM UM CAMPO MAGNÉTICO UNIFORME Primeira situação: carga lançada na direção das linhas de indução. sen 00 = 0 sen 1800 = 0 Quando uma carga é lançada na direção do campo magnético, ela não sofre ação de força magnética. A carga executa um movimento retilíneo uniforme www.fisicaatual.com.br

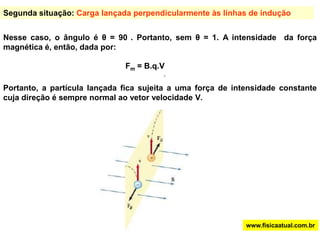

Segunda situação: Carga lançada perpendicularmente às linhas de indução Nesse caso, o ângulo é θ = 90°. Portanto, sem θ= 1. A intensidade  da força magnética é, então, dada por: Fm = B.q.V . Portanto, a partícula lançada fica sujeita a uma força de intensidade constante cuja direção é sempre normal ao vetor velocidade V. www.fisicaatual.com.br

Mais conteúdo relacionado

Mais procurados

Indução eletromagnética
Indução eletromagnéticaIndução eletromagnética
Indução eletromagnética
fisicaatual

Potencial elétrico
Potencial elétricoPotencial elétrico
Potencial elétrico
O mundo da FÍSICA

Magnetismo
MagnetismoMagnetismo
Magnetismo
Rildo Borges

Processos de eletrização
Processos de eletrizaçãoProcessos de eletrização
Processos de eletrização
O mundo da FÍSICA

Eletrização
EletrizaçãoEletrização
Eletrização
Vlamir Gama Rocha

Ondulatoria
OndulatoriaOndulatoria
Ondulatoria
Rildo Borges

Força de atrito
Força de atritoForça de atrito
Força de atrito
Marco Antonio Sanches

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo
Marco Antonio Sanches

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica
fisicaatual

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica
O mundo da FÍSICA

Ondas
OndasOndas
Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica
Warlle1992

Eletricidade
EletricidadeEletricidade
Eletricidade
Wellington Sampaio

Refração da luz
Refração da luzRefração da luz
Refração da luz
fisicaatual

Óptica introdução
Óptica introduçãoÓptica introdução
Óptica introdução
O mundo da FÍSICA

Slides de Óptica Geométrica
Slides de Óptica GeométricaSlides de Óptica Geométrica
Slides de Óptica Geométrica
frenaspa

Vetores
VetoresVetores
Vetores
Miky Mine

1 ¬ lei da termodinâmica
1 ¬ lei da termodinâmica1 ¬ lei da termodinâmica
1 ¬ lei da termodinâmica
luciene12345

Magnetismo
MagnetismoMagnetismo
Magnetismo
Nayanny Nobre

Associação de resistores
Associação de resistoresAssociação de resistores
Associação de resistores
FÍSICA PROFESSOR TELMO


Mais procurados (20)

Indução eletromagnética
Indução eletromagnéticaIndução eletromagnética
Indução eletromagnética

Potencial elétrico
Potencial elétricoPotencial elétrico
Potencial elétrico

Magnetismo
MagnetismoMagnetismo
Magnetismo

Processos de eletrização
Processos de eletrizaçãoProcessos de eletrização
Processos de eletrização

Eletrização
EletrizaçãoEletrização
Eletrização

Ondulatoria
OndulatoriaOndulatoria
Ondulatoria

Força de atrito
Força de atritoForça de atrito
Força de atrito

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica

Ondas
OndasOndas
Ondas

Slides eletrostatica
Slides eletrostaticaSlides eletrostatica
Slides eletrostatica

Eletricidade
EletricidadeEletricidade
Eletricidade

Refração da luz
Refração da luzRefração da luz
Refração da luz

Óptica introdução
Óptica introduçãoÓptica introdução
Óptica introdução

Slides de Óptica Geométrica
Slides de Óptica GeométricaSlides de Óptica Geométrica
Slides de Óptica Geométrica

Vetores
VetoresVetores
Vetores

1 ¬ lei da termodinâmica
1 ¬ lei da termodinâmica1 ¬ lei da termodinâmica
1 ¬ lei da termodinâmica

Magnetismo
MagnetismoMagnetismo
Magnetismo

Associação de resistores
Associação de resistoresAssociação de resistores
Associação de resistores


Semelhante a Campo magnético

campo magnetico.pptx
campo magnetico.pptxcampo magnetico.pptx
campo magnetico.pptx
Vanderlan Dantas de Lima

Campomagneticoprofvildemar
CampomagneticoprofvildemarCampomagneticoprofvildemar
Campomagneticoprofvildemar
vildemar Lavor

Magnetismo 2013
Magnetismo 2013Magnetismo 2013
Magnetismo 2013
Fabiana Gonçalves

Magnetismo
MagnetismoMagnetismo
Magnetismo
tassiapombo

Eletromagnetismo 1
Eletromagnetismo 1Eletromagnetismo 1
Eletromagnetismo 1
tiowans

Eletromagnetismo 1
Eletromagnetismo 1Eletromagnetismo 1
Eletromagnetismo 1
tiowans

Magnetismo.ppt
Magnetismo.pptMagnetismo.ppt
Magnetismo.ppt
mmercezinha

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo
Luiz Carlos Ferreira

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo
leirmmourao

Magnetismo 110926145011-phpapp02
Magnetismo 110926145011-phpapp02Magnetismo 110926145011-phpapp02
Magnetismo 110926145011-phpapp02
Rildo Borges

Eletromagnetismo
Eletromagnetismo Eletromagnetismo
Eletromagnetismo
JosRicardodeSouzaAra

2- Noções de eletromagnetismo e eletrônica.pdf
2- Noções de eletromagnetismo e eletrônica.pdf2- Noções de eletromagnetismo e eletrônica.pdf
2- Noções de eletromagnetismo e eletrônica.pdf
WellingtonOliveira773953

Eletromagnetismo.pdf
Eletromagnetismo.pdfEletromagnetismo.pdf
Eletromagnetismo.pdf
RENATOOLIVEIRACIPRIA

Magnetismo e fontes de campo magnético.pptx
Magnetismo e fontes de campo magnético.pptxMagnetismo e fontes de campo magnético.pptx
Magnetismo e fontes de campo magnético.pptx
MarceloAlano2

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo
Prof. Sergio

Slide magnetismo .pdf
Slide magnetismo .pdfSlide magnetismo .pdf
Slide magnetismo .pdf
WalterGoosensinger

Magnetismo
Magnetismo Magnetismo
Magnetismo
WalterGoosensinger

Trabalho de magnetismo e eletromagnetismo
Trabalho de magnetismo e eletromagnetismoTrabalho de magnetismo e eletromagnetismo
Trabalho de magnetismo e eletromagnetismo
Gabriela Lopes

M5 teoria
M5 teoriaM5 teoria
M5 teoria
Rildo Borges

Estudo sobre Campo Magnético
Estudo sobre Campo MagnéticoEstudo sobre Campo Magnético
Estudo sobre Campo Magnético
Pe Gil Medeiros


Semelhante a Campo magnético (20)

campo magnetico.pptx
campo magnetico.pptxcampo magnetico.pptx
campo magnetico.pptx

Campomagneticoprofvildemar
CampomagneticoprofvildemarCampomagneticoprofvildemar
Campomagneticoprofvildemar

Magnetismo 2013
Magnetismo 2013Magnetismo 2013
Magnetismo 2013

Magnetismo
MagnetismoMagnetismo
Magnetismo

Eletromagnetismo 1
Eletromagnetismo 1Eletromagnetismo 1
Eletromagnetismo 1

Eletromagnetismo 1
Eletromagnetismo 1Eletromagnetismo 1
Eletromagnetismo 1

Magnetismo.ppt
Magnetismo.pptMagnetismo.ppt
Magnetismo.ppt

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo

Magnetismo 110926145011-phpapp02
Magnetismo 110926145011-phpapp02Magnetismo 110926145011-phpapp02
Magnetismo 110926145011-phpapp02

Eletromagnetismo
Eletromagnetismo Eletromagnetismo
Eletromagnetismo

2- Noções de eletromagnetismo e eletrônica.pdf
2- Noções de eletromagnetismo e eletrônica.pdf2- Noções de eletromagnetismo e eletrônica.pdf
2- Noções de eletromagnetismo e eletrônica.pdf

Eletromagnetismo.pdf
Eletromagnetismo.pdfEletromagnetismo.pdf
Eletromagnetismo.pdf

Magnetismo e fontes de campo magnético.pptx
Magnetismo e fontes de campo magnético.pptxMagnetismo e fontes de campo magnético.pptx
Magnetismo e fontes de campo magnético.pptx

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo

Slide magnetismo .pdf
Slide magnetismo .pdfSlide magnetismo .pdf
Slide magnetismo .pdf

Magnetismo
Magnetismo Magnetismo
Magnetismo

Trabalho de magnetismo e eletromagnetismo
Trabalho de magnetismo e eletromagnetismoTrabalho de magnetismo e eletromagnetismo
Trabalho de magnetismo e eletromagnetismo

M5 teoria
M5 teoriaM5 teoria
M5 teoria

Estudo sobre Campo Magnético
Estudo sobre Campo MagnéticoEstudo sobre Campo Magnético
Estudo sobre Campo Magnético


Mais de fisicaatual

Termodinâmica
TermodinâmicaTermodinâmica
Termodinâmica
fisicaatual

Estudo dos gases site
Estudo dos gases siteEstudo dos gases site
Estudo dos gases site
fisicaatual

Ondas
OndasOndas
Ondas site
Ondas siteOndas site
Ondas site
fisicaatual

Lentes site
Lentes siteLentes site
Lentes site
fisicaatual

Hidrostática
HidrostáticaHidrostática
Hidrostática
fisicaatual

Campo magnético produzido por corrente site
Campo magnético produzido por corrente siteCampo magnético produzido por corrente site
Campo magnético produzido por corrente site
fisicaatual

Impulso
ImpulsoImpulso
Impulso
fisicaatual

Trabalho e energia site
Trabalho e energia siteTrabalho e energia site
Trabalho e energia site
fisicaatual

Trabalho e Energia
Trabalho e Energia Trabalho e Energia
Trabalho e Energia
fisicaatual

Capacitor site
Capacitor siteCapacitor site
Capacitor site
fisicaatual

Gravitação site
Gravitação siteGravitação site
Gravitação site
fisicaatual

Geradores e receptores
Geradores e receptoresGeradores e receptores
Geradores e receptores
fisicaatual

Dinâmica
DinâmicaDinâmica
Dinâmica
fisicaatual

Espelhos esféricos 03
Espelhos esféricos 03Espelhos esféricos 03
Espelhos esféricos 03
fisicaatual

Espelho plano
Espelho planoEspelho plano
Espelho plano
fisicaatual

Mudanças de fase 03
Mudanças de fase 03Mudanças de fase 03
Mudanças de fase 03
fisicaatual

Calorimetria
CalorimetriaCalorimetria
Calorimetria
fisicaatual

Mcu site
Mcu siteMcu site
Mcu site
fisicaatual

Composição de movimentos
Composição de movimentosComposição de movimentos
Composição de movimentos
fisicaatual


Mais de fisicaatual (20)

Termodinâmica
TermodinâmicaTermodinâmica
Termodinâmica

Estudo dos gases site
Estudo dos gases siteEstudo dos gases site
Estudo dos gases site

Ondas
OndasOndas
Ondas

Ondas site
Ondas siteOndas site
Ondas site

Lentes site
Lentes siteLentes site
Lentes site

Hidrostática
HidrostáticaHidrostática
Hidrostática

Campo magnético produzido por corrente site
Campo magnético produzido por corrente siteCampo magnético produzido por corrente site
Campo magnético produzido por corrente site

Impulso
ImpulsoImpulso
Impulso

Trabalho e energia site
Trabalho e energia siteTrabalho e energia site
Trabalho e energia site

Trabalho e Energia
Trabalho e Energia Trabalho e Energia
Trabalho e Energia

Capacitor site
Capacitor siteCapacitor site
Capacitor site

Gravitação site
Gravitação siteGravitação site
Gravitação site

Geradores e receptores
Geradores e receptoresGeradores e receptores
Geradores e receptores

Dinâmica
DinâmicaDinâmica
Dinâmica

Espelhos esféricos 03
Espelhos esféricos 03Espelhos esféricos 03
Espelhos esféricos 03

Espelho plano
Espelho planoEspelho plano
Espelho plano

Mudanças de fase 03
Mudanças de fase 03Mudanças de fase 03
Mudanças de fase 03

Calorimetria
CalorimetriaCalorimetria
Calorimetria

Mcu site
Mcu siteMcu site
Mcu site

Composição de movimentos
Composição de movimentosComposição de movimentos
Composição de movimentos


Último

REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptxREDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
IranyGarcia

Gestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefíciosGestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefícios
Rafael Santos

Teoria de redes de computadores redes .doc
Teoria de redes de computadores redes .docTeoria de redes de computadores redes .doc
Teoria de redes de computadores redes .doc
anpproferick

Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Annelise Gripp

Como fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptxComo fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptx
tnrlucas

PRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product ownerPRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product owner
anpproferick


Último (6)

REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptxREDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx
REDE_DE_COMPUTADORES_TECNOLOGIA_TIPOS.pptx

Gestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefíciosGestão de dados: sua importância e benefícios
Gestão de dados: sua importância e benefícios

Teoria de redes de computadores redes .doc
Teoria de redes de computadores redes .docTeoria de redes de computadores redes .doc
Teoria de redes de computadores redes .doc

Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!
Ferramentas e Técnicas para aplicar no seu dia a dia numa Transformação Digital!

Como fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptxComo fui de 0 a lead na gringa em 3 anos.pptx
Como fui de 0 a lead na gringa em 3 anos.pptx

PRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product ownerPRATICANDO O SCRUM Scrum team, product owner
PRATICANDO O SCRUM Scrum team, product owner


Campo magnético

  • 2. O termo magnetismo resultou do nome Magnésia, região da Ásia Menor (Turquia), devido a um minério chamado magnetita (ímã natural) com a propriedade de atrair objetos ferrosos à distância (sem contato físico). A Magnetita é um mineral magnético formado pelos óxidos de ferro II e III cuja fórmula química é Fe3O4. A magnetita apresenta na sua composição, aproximadamente, 69% de FeO e 31% de Fe2O3ou 26,7% de ferro e 72,4% de oxigênio. O mineral apresenta forma cristalina isométrica, geralmente na forma octaédrica. É um material quebradiço, fortemente magnético, de cor preta, de brilho metálico, com densidade de 5,18 g/cm3. A magnetita é a pedra-ímã mais magnética de todos os minerais da Terra, e a existência desta propriedade foi utilizada para a fabricação de bússolas. www.fisicaatual.com.br
  • 3. Os gregos perceberam que outros pedaços de ferro, em contato com a magnetita, podiam também se transformar em ímãs. Esses pedaços de ferro são os ímãs artificiais. Chamamos imantação ao processo pelo qual um corpo neutro se torna imantado. Teoricamente, qualquer corpo pode se tornar um ímã. Mas a maioria dos corpos oferece uma resistência muito grande à imantação. Os corpos que se imantam com grande facilidade são o ferro e certas ligas de ferro. Uma dessa ligas é o ALNICO, composta de ferro, alumínio, níquel, cobre e cobalto. O ferro puro mantém sua magnetização por pouco tempo: é um ímã temporário. As ligas de ferro mantém a magnetização por muito tempo: são os ímãs permanentes. PROCESSOS DE IMANTAÇÃO a) indução: é o fenômeno pelo qual uma substância se imanta quando fica próxima de um ímã. b) atrito: quando uma substância neutra é atritada por um ímã, ela se imanta. É necessário que o atrito seja feito num único sentido. www.fisicaatual.com.br
  • 4. www.fisicaatual.com.br POLOS Um ímã não apresenta propriedades magnéticas em toda a sua extensão, mas só em certas regiões, chamadas regiões polares. Quando o ímã tem forma de barra as regiões polares são as extremidades da barra. Entre as regiões polares há uma região que não possui propriedades magnéticas: é chamada região neutra. Um ímã sempre possui dois pólos com comportamentos opostos: o polo norte e o polo sul magnéticos. Polo Polo Polo Polo
  • 5. www.fisicaatual.com.br N S S N S N S N Repulsão Atração Fenômenos Magnéticos Verifica-se que dois ímãs em forma de barra, quando aproximados um do outro apresentam uma força de interação entre eles. PRINCÍPIO DA ATRAÇÃO-REPULSÃO: Polos de mesmo nome se repelem e de nomes diferentes se atraem.
  • 6. www.fisicaatual.com.br Cortemos um ímã em duas partes iguais, que por sua vez podem ser redivididas em outras tantas. Cada uma dessas partes constitui um novo ímã que, embora menor, tem sempre dois polos. Esse processo de divisão pode continuar até que se obtenham átomos, que tem a propriedade de um ímã. PRINCÍPIO DA INSEPARABILIDADE DOS POLOS: É impossível a ocorrência de um polo isolado. A menor porção de um material magnético apresenta dois polos.
  • 7. EXPERIÊNCIA DE OERSTED www.fisicaatual.com.br Em 1820, Hans Christian Oersted fez uma descoberta. Ao montar um circuito elétrico, tendo nas proximidades uma bússola, percebeu que ao fechar o circuito ocorria uma deflexão na agulha. Então, Oersted fez a seguinte montagem: associou ao circuito um fio metálico, com sua direção paralela à orientação norte-sul da bússola, colocando-a abaixo. Ao permitir a passagem de corrente elétrica no fio, verificou que a agulha da bússola tendia a se orientar perpendicularmente a sua posição original; ao desligar o circuito, a agulha da bússola voltava à posição original. Cargas elétrica em movimento criam um campo magnético na região do espaço que as circunda.
  • 8. www.fisicaatual.com.br Os elétrons de um átomo estão em movimento. Eles produzem campo magnético. Dois tipos de movimento dos elétrons contribuem para o magnetismo: a rotação (spin) do elétron em torno de si mesmo e sua rotação em torno do núcleo. Campo magnético Cada elétron comporta-se como um pequeno ímãs. Um par de elétrons que giram em torno de si mesmos no mesmo sentido geram um campo mais intenso. Já um par onde os elétrons giram em sentidos opostos, apresentam campos magnéticos que se anulam. É por isso que a maioria das substâncias não são irmãs. Para a maioria dos átomos os diversos campos se anulam porque os giros dos elétrons em torno de si mesmos são em sentidos opostos.
  • 9. www.fisicaatual.com.br Em materiais como o ferro, o níquel e o cobalto esses campos não se anulam inteiramente. Cada átomo de ferro possui 4 elétrons cujo magnetismo gerado por seus spins não anulam, Cada átomo de ferro é um pequeno ímã. O mesmo é verdadeiro, em menor intensidade, para os átomos de níquel e cobalto. A maior parte dos ímãs comuns são feitos de ligas que contém ferro, níquel e cobalto em diversas proporções.
  • 10. O campo magnético gerado por um átomo individual de ferro é tão forte que as interações entre átomos vizinhos podem dar origem a grandes aglomerados de átomos alinhados um com os outros. Esse aglomerados são chamados de domínios magnéticos. Cada domínio é formado por bilhões de átomos individuais e são microscópios; N átomo individual domínio magnético S Nem todo pedaço de ferro é um ímã porque, normalmente, os domínios não estão alinhados entre si: www.fisicaatual.com.br
  • 11. Os domínios podem ser induzidos ao alinhamento quando um ímã é colocado próximo: Se o polo norte do ímã se aproxima, o domínio tem um polo sul voltado para o ímã Se o polo sul do ímã se aproxima, o domínio tem um polo norte voltado para o ímã www.fisicaatual.com.br
  • 12. Num pedaço de magnetita, os domínios magnéticos estão naturalmente orientados: Por isso, a magnetita é um ímã natural. Os domínios magnéticos do ferro não são naturalmente orientados, mas quando são colocados próximo de um ímã, se orientam e o ferro se imanta. Se o ferro é afastado do ímã, a agitação térmica faz com que cada vez mais domínios retornem ao arranjo desalinhado original. O ferro é um ímã temporário: Um imã permanente é feito de material capaz de manter as propriedades magnéticas mesmo após cessar o processo de imantação, estes materiais são chamados ferromagnéticos (ferro, níquel, cobalto e suas ligas. ausência de campo magnético www.fisicaatual.com.br
  • 13. ELETROÍMÃ www.fisicaatual.com.br Quando uma corrente elétrica atravessa um fio condutor, cria em torno dele um campo magnético. Um solenóide constitui-se de um fio condutor enrolado de tal modo que forme uma seqüência de espiras em forma de tubo. Se por ele passar uma corrente elétrica, gera-se um campo magnético no sentido perpendicular à uma seção reta do solenóide. Este arranjo em forma de tubo faz com que apareçam no solenóide polaridades norte e sul definidas. O resultado final é que o solenóide possui polos norte e sul, tal como um ímã natural.
  • 14. Os materiais ferromagnéticos são constituídos de um número muito grande de pequenos ímãs naturais, conhecidos como dipolos magnéticos elementares. Este número é da mesma ordem do número de moléculas ou átomos que constituem o material. Sem a influência de um campo magnético externo, estes dipolos estão todos desalinhados, de forma que a soma total de seus campos magnéticos é nula, como mostra a Figura A. Se inserirmos uma , que barra de ferro, que é feita de um material ferromagnético, dentro de um solenóide, o campo magnético deste irá alinhar os dipolos do ferro, como mostra a Figura B. Os campos magnéticos dos dipolos se somam e temos então um novo campo magnético devido ao ferro. No total , teremos a soma dos campos do solenóide mais o do ferro. O conjunto de um solenóide com um núcleo de material ferromagnético é chamado de eletroímã. www.fisicaatual.com.br
  • 15. LINHAS DE INDUÇÃO MAGNÉTICA A primeira idéia de campo, em Física, sempre se refere a uma região do espaço que tem uma certa propriedade. Um campo gravitacional é uma região do espaço que atua sobre a massa dos corpos; um campo elétrico atua sobre cargas elétricas. Da mesma forma, um campo magnético é uma região do espaço que atua sobre ímãs. Embora seja uma idéia abstrata, ela pode ser visualizada com o auxílio de linhas que, no caso do campo magnético, chamam-se linhas de indução magnética. www.fisicaatual.com.br
  • 16. Vamos colocar uma bússola em vários pontos diferentes em torno de um ímã em forma de barra: www.fisicaatual.com.br A bússola irá se orientar de acordo com o campo magnético criado pelo ímã: Linhas de indução magnéticas
  • 17. N S www.fisicaatual.com.br Também podemos visualizar as linhas de indução magnéticas criadas por um ímã em forma de barra, colocando limalha de ferro sobre uma folha de papel colocada por cima do ímã. Veremos que a limalha se ordena, desenhando o campo magnético ao redor do ímã: As linhas de indução magnéticas de um ímã em forma de barra são linhas que sempre saem do polo norte e chegam no polo sul:
  • 18.
  • 19. nascem no polo norte do imã e morrem em seu polo sul;
  • 20.
  • 21.
  • 22. Tem o sentido da referida linha de indução.
  • 23. Tem intensidade dependente da posição do ponto.www.fisicaatual.com.br
  • 24. A unidade de intensidade do vetor indução magnética é denominada tesla(símbolo T). Existe uma unidade técnica que é o Gauss (G): 1 T = 10 4 G www.fisicaatual.com.br
  • 25. Representação gráficade um Campo Magnético Uniforme (CMU): Vista lateral Entrando na folha Saindo da folha www.fisicaatual.com.br
  • 26. MAGNETISMO TERRESTRE Chama-se campo magnético terrestre ao campo magnético que existe ao redor da Terra. A existência desse campo se manifesta pela orientação da agulha magnética (bússola). O campo magnético terrestre pode ser considerado uniforme em uma extensão bastante grande como, por exemplo, na região ocupada por uma cidade. Se suspendermos uma agulha magnética de maneira que ela possa girar livremente, ela irá se orientar de maneira que seu eixo fique na linha do campo magnético local. Essa linha é próxima da linha norte-sul geográfica (meridiano geográfico). www.fisicaatual.com.br
  • 27. Chama-se declinação magnética do lugar ao ângulo θ formado pelo meridiano magnético com o meridiano geográfico . A declinação é chamada oriental quando o polo norte da agulha se acha no oriente do meridiano geográfico. É ocidental no caso contrário. Como o campo magnético da Terra não é constante, a declinação magnética muda lentamente. www.fisicaatual.com.br
  • 28. www.fisicaatual.com.br O campo magnético terrestre pode ser devido ao núcleo de ferro da Terra. A configuração do campo magnético da Terra é parecida com a de um gigantesco ímã em forma de barra localizado próximo ao centro da Terra.
  • 29. Os polos magnéticos da Terra não coincidem com os polos geográficos. O polo magnético no hemisfério norte está atualmente localizado a cerca de 1800 km do polo geográfico correspondente, em algum ponto da baía de Hudson, no norte do Canadá. A figura mostra a alteração do polo norte magnético terrestre entre 1600 e 2000. PN geográfico Tem havido períodos em que o campo magnético da Terra diminui até se anular, invertendo depois seu sentido e fazendo com que os polos magnéticos trocassem de posição. Houve mais de 20 dessas inversões ao longo dos últimos 5 milhões de anos. A mais recente aconteceu a 700 000 anos atrás. Medições recentes indicam que houve uma diminuição de 5 por cento na intensidade do campo magnético nos últimos 100 anos. Se essa variação se mantiver, poderemos ter outra inversão nos próximos 2 000 anos. www.fisicaatual.com.br
  • 30. O Sol emite uma grande quantidade de partículas eletricamente carregadas, prótons e elétrons, que caminham em todas as direções. Esse fluxo de partículas recebe o nome de vento solar. Ao atingir as altas camadas da atmosfera da Terra, essas partículas eletrizadas são capturadas e aceleradas pelo magnetismo terrestre, que é mais intenso nas regiões polares. Essa corrente elétrica colide com átomos de oxigênio e nitrogênio - num processo semelhante à ionização (eletrificação) de gases que faz acender o tubo de uma lâmpada fluorescente. Esses choques produzem radiação em diversos comprimentos de onda, gerando assim as cores características da aurora, em tonalidades fortes e cintilantes que se estendem por até 2 000 quilômetros. As auroras podem ser observadas nas camadas mais elevadas da atmosfera, nas proximidades dos pólos norte e sul da Terra. A que ocorre no pólo norte recebe o nome de aurora boreal, a do pólo sul é conhecida como aurora austral. www.fisicaatual.com.br
  • 31. AÇÃO DO CAMPO MAGNÉTICO SOBRE CARGAS ELÉTRICAS O campo magnético exerce força sobre cargas elétricas em movimento. A força magnética é perpendicular aos vetores indução magnética e velocidade. www.fisicaatual.com.br
  • 33.
  • 34. imãs de laboratório ~ 2,5 T ou 25 000 G
  • 35. imãs supercondutores ~25 T ou 250 000 G
  • 36. na superfície da Terra ~ 0,5 x 10-4 T ou 0,5 G1 T = 104 G m/s Tesla (T) Coulomb (C) Newton www.fisicaatual.com.br
  • 37. Direção da força magnética: Regra da mão direita - + O polegar indica o sentido da velocidade, os quatro dedos juntos e estáticos indicam o sentido do campo magnético e quando a carga for positiva a palma da mão indica o sentido da força e se for negativa, o sentido da força magnética é determinado pelas costas das mãos. www.fisicaatual.com.br
  • 39. F Regra da mão direita para carga positiva. B v N S N N S N Força no sentido da palma da mão Força no sentido das costas da mão B Regra da mão direita para carga negativa v F www.fisicaatual.com.br
  • 40. CARGA MÓVEL EM UM CAMPO MAGNÉTICO UNIFORME Primeira situação: carga lançada na direção das linhas de indução. sen 00 = 0 sen 1800 = 0 Quando uma carga é lançada na direção do campo magnético, ela não sofre ação de força magnética. A carga executa um movimento retilíneo uniforme www.fisicaatual.com.br
  • 41. Segunda situação: Carga lançada perpendicularmente às linhas de indução Nesse caso, o ângulo é θ = 90°. Portanto, sem θ= 1. A intensidade da força magnética é, então, dada por: Fm = B.q.V . Portanto, a partícula lançada fica sujeita a uma força de intensidade constante cuja direção é sempre normal ao vetor velocidade V. www.fisicaatual.com.br
  • 42. A força e a velocidade, de direções perpendiculares, definem um plano perpendicular ao vetor indução magnética. Conseqüentemente, podemos concluir que a partícula executa nesse plano um movimento circular uniforme (MCU) X XXXXXXXXXXXXXXXXXXXXX X X Representa um campo magnético penetrando no plano. Logo: www.fisicaatual.com.br
  • 43. · · · · · · · · · · · · · · · · < Representa um campo magnético saindo do plano. < < F www.fisicaatual.com.br

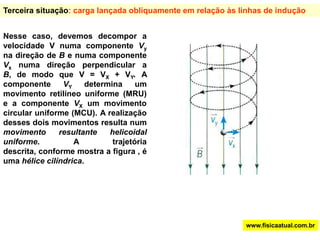

  • 44. Terceira situação: carga lançada obliquamente em relação às linhas de indução Nesse caso, devemos decompor a velocidade V numa componente Vyna direção de B e numa componente Vxnuma direção perpendicular a B, de modo que V = VX+ VY. A componente VYdetermina um movimento retilíneo uniforme (MRU) e a componente VXum movimento circular uniforme (MCU). A realização desses dois movimentos resulta num movimento resultante helicoidal uniforme. A trajetória descrita, conforme mostra a figura , é uma hélice cilíndrica. www.fisicaatual.com.br
  • 45. FORÇA SOBRE CONDUTORES PERCORRIDOS POR CORRENTE Da mesma forma que um fio percorrido por corrente desvia uma bússola, um ímã irá desviar um fio percorrido por corrente. www.fisicaatual.com.br
  • 46. A corrente convencional é suposta ser constituída de cargas positivas. Um campo que penetra no plano, irá exercer em cargas positivas se movimentando para cima(sentido da corrente) uma força magnética para a esquerda: α www.fisicaatual.com.br

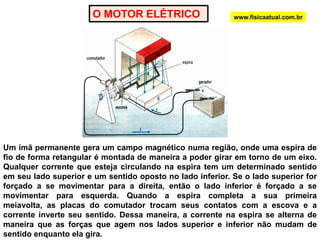

  • 47. O MOTOR ELÉTRICO www.fisicaatual.com.br Um ímã permanente gera um campo magnético numa região, onde uma espira de fio de forma retangular é montada de maneira a poder girar em torno de um eixo. Qualquer corrente que esteja circulando na espira tem um determinado sentido em seu lado superior e um sentido oposto no lado inferior. Se o lado superior for forçado a se movimentar para a direita, então o lado inferior é forçado a se movimentar para esquerda. Quando a espira completa a sua primeira meiavolta, as placas do comutador trocam seus contatos com a escova e a corrente inverte seu sentido. Dessa maneira, a corrente na espira se alterna de maneira que as forças que agem nos lados superior e inferior não mudam de sentido enquanto ela gira.
