ELETRICIDADE ,[object Object],[object Object],[object Object],[object Object],ELETROSTÁTICA  ELETRODINÂMICA

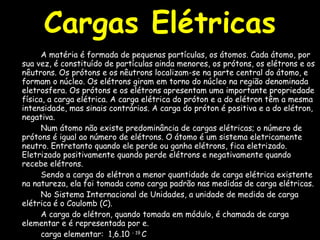

[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],Cargas Elétricas

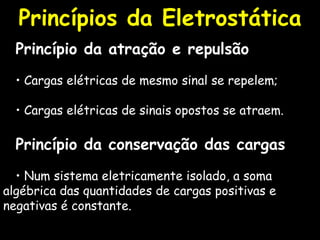

Princípio da atração e repulsão •  Cargas elétricas de mesmo sinal se repelem; •  Cargas elétricas de sinais opostos se atraem. Princípio da conservação das cargas •   Num sistema eletricamente isolado, a soma algébrica das quantidades de cargas positivas e negativas é constante. Princípios da Eletrostática

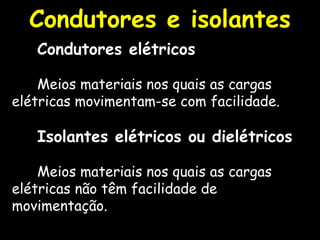

Condutores elétricos Meios materiais nos quais as cargas elétricas movimentam-se com facilidade. Isolantes elétricos ou dielétricos Meios materiais nos quais as cargas elétricas não têm facilidade de movimentação. Condutores e isolantes

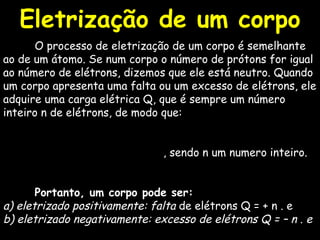

O processo de eletrização de um corpo é semelhante ao de um átomo. Se num corpo o número de prótons for igual ao número de elétrons, dizemos que ele está neutro. Quando um corpo apresenta uma falta ou um excesso de elétrons, ele adquire uma carga elétrica Q, que é sempre um número inteiro n de elétrons, de modo que:  , sendo n um numero inteiro. Portanto, um corpo pode ser:   a) eletrizado positivamente: falta  de elétrons Q = + n . e  b) eletrizado negativamente: excesso de elétrons Q = – n . e   Eletrização de um corpo
A eletrização de um corpo inicialmente neutro pode ocorrer de três maneiras: - Atrito - Contato - Indução Processos   de   Eletrização

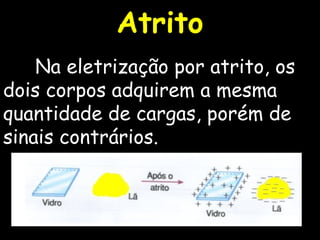

Na eletrização por atrito, os dois corpos adquirem a mesma quantidade de cargas, porém de sinais contrários. Atrito

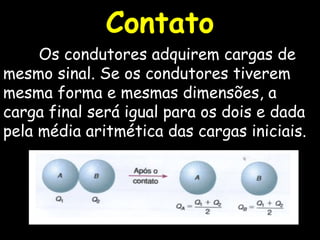

  Os condutores adquirem cargas de mesmo sinal. Se os condutores tiverem mesma forma e mesmas dimensões, a carga final será igual para os dois e dada pela média aritmética das cargas iniciais. Contato
A eletrização de um condutor neutro pode ocorrer por simples aproximação de um outro corpo eletrizado, sem que haja o contato entre eles.  No processo da indução eletrostática, o corpo induzido será eletrizado sempre com cargas de sinal contrário ao das cargas do indutor. Indução
Eletroscópio de Folhas

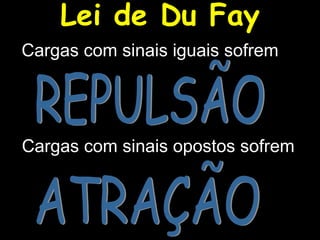

Lei de Du Fay Cargas com sinais iguais sofrem  Cargas com sinais opostos sofrem  ATRAÇÃO REPULSÃO

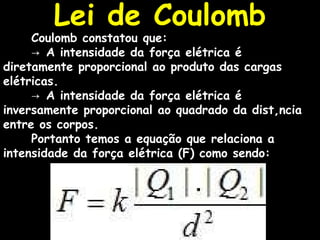

Coulomb constatou que: ->  A intensidade da força elétrica é diretamente proporcional ao produto das cargas elétricas. ->  A intensidade da força elétrica é inversamente proporcional ao quadrado da distância entre os corpos. Portanto temos a equação que relaciona a intensidade da força elétrica (F) como sendo:                          Lei de Coulomb

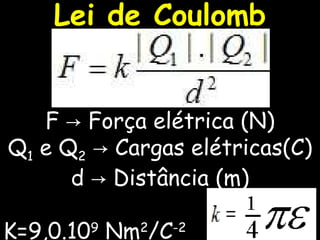

F -> Força elétrica (N) Q 1  e Q 2  -> Cargas elétricas(C) d -> Distância (m) K=9,0.10 9  Nm 2 /C -2  Lei de Coulomb
ELETRICIDADE ,[object Object],[object Object],[object Object],[object Object],ELETROSTÁTICA  ELETRODINÂMICA

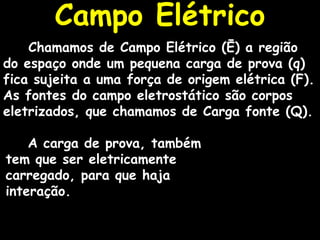

Campo Elétrico Chamamos de Campo Elétrico (Ē) a região do espaço onde um pequena carga de prova (q) fica sujeita a uma força de origem elétrica (F). As fontes do campo eletrostático são corpos eletrizados, que chamamos de Carga fonte (Q).  A carga de prova, também tem que ser eletricamente carregado, para que haja interação.

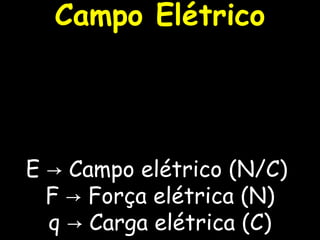

Campo Elétrico E -> Campo elétrico (N/C)  F -> Força elétrica (N) q -> Carga elétrica (C)

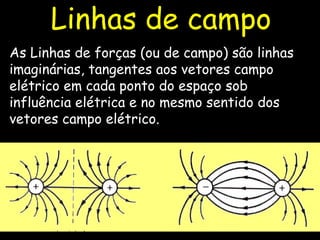

Linhas de campo As Linhas de forças (ou de campo) são linhas imaginárias, tangentes aos vetores campo elétrico em cada ponto do espaço sob influência elétrica e no mesmo sentido dos vetores campo elétrico.

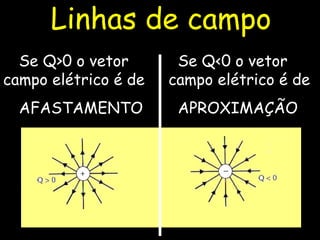

Se Q>0 o vetor campo elétrico é de  AFASTAMENTO Se Q<0 o vetor campo elétrico é de  APROXIMAÇÃO Linhas de campo
Campo elétrico uniforme Um campo elétrico é uma região do espaço onde o vetor representativo do campo (Ē) tem, em todos os pontos a mesma direção, o mesmo sentido e o mesmo módulo. Num campo elétrico uniforme, as linhas de força são sempre retilíneas, paralelas entre si e distanciadas igualmente.

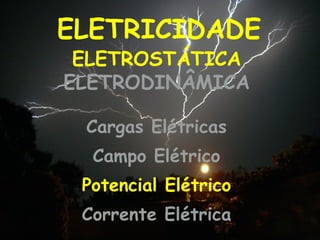

ELETRICIDADE ,[object Object],[object Object],[object Object],[object Object],ELETROSTÁTICA  ELETRODINÂMICA

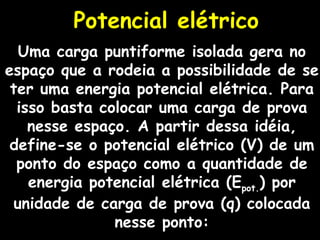

Potencial elétrico Uma carga puntiforme isolada gera no espaço que a rodeia a possibilidade de se ter uma energia potencial elétrica. Para isso basta colocar uma carga de prova nesse espaço. A partir dessa idéia, define-se o potencial elétrico (V) de um ponto do espaço como a quantidade de energia potencial elétrica (E pot. ) por unidade de carga de prova (q) colocada nesse ponto:

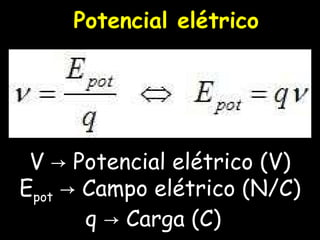

Potencial elétrico V -> Potencial elétrico (V) E pot  -> Campo elétrico (N/C) q -> Carga (C)

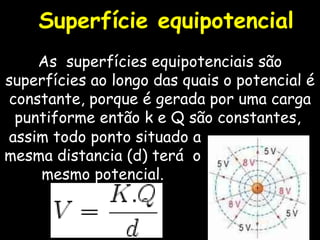

Superfície equipotencial As  superfícies equipotenciais são superfícies ao longo das quais o potencial é constante, porque é gerada por uma carga puntiforme então k e Q são constantes,  assim todo ponto situado a mesma distancia (d) terá  o mesmo potencial.

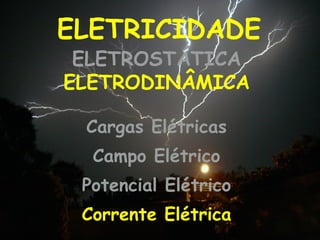

ELETRICIDADE ,[object Object],[object Object],[object Object],[object Object],ELETROSTÁTICA  ELETRODINÂMICA

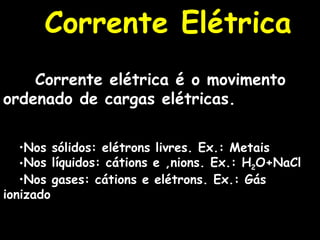

[object Object],[object Object],[object Object],[object Object],[object Object]
i-> intensidade da corrente elétrica (A) Q-> quantidade de carga(C)  t-> tempo (s) A = C/s ,[object Object]

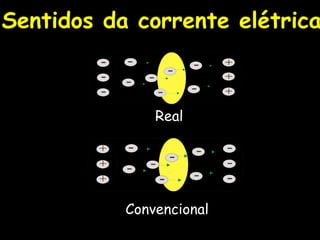

Sentidos da corrente elétrica Real Convencional

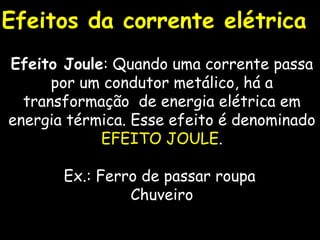

Efeitos da corrente elétrica Efeito Joule : Quando uma corrente passa por um condutor metálico, há a transformação  de energia elétrica em energia térmica. Esse efeito é denominado  EFEITO JOULE . Ex.: Ferro de passar roupa  Chuveiro
Efeitos da corrente elétrica Efeito Fisiológico : Os impulsos nervosos no corpo humano são transmitidos por estímulos elétricos, ela provoca contrações musculares  no nosso organismo dependendo da sua intensidade pode causar parada cardíaca, porém, a tensão necessária para produzir uma parada cardíaca é de dezenas de volts, pois o corpo humano é um péssimo condutor quando comparado com os metais.

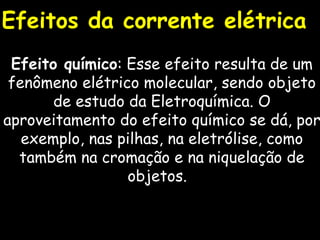

Efeitos da corrente elétrica Efeito químico : Esse efeito resulta de um fenômeno elétrico molecular, sendo objeto de estudo da Eletroquímica. O aproveitamento do efeito químico se dá, por exemplo, nas pilhas, na eletrólise, como também na cromação e na niquelação de objetos.

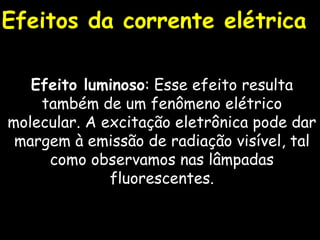

Efeito luminoso : Esse efeito resulta também de um fenômeno elétrico molecular. A excitação eletrônica pode dar margem à emissão de radiação visível, tal como observamos nas lâmpadas fluorescentes. Efeitos da corrente elétrica

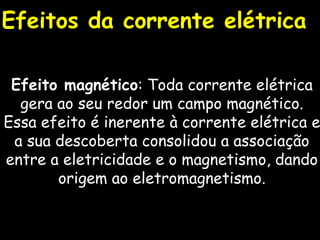

Efeitos da corrente elétrica Efeito magnético : Toda corrente elétrica gera ao seu redor um campo magnético. Essa efeito é inerente à corrente elétrica e a sua descoberta consolidou a associação entre a eletricidade e o magnetismo, dando origem ao eletromagnetismo.

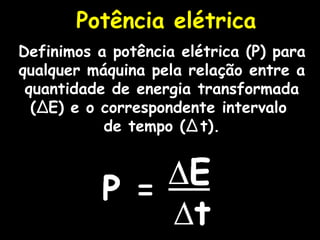

Potência elétrica Definimos a potência elétrica (P) para qualquer máquina pela relação entre a quantidade de energia transformada ( ∆ E) e o correspondente intervalo  de tempo ( ∆   t).

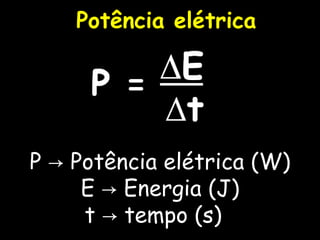

Potência elétrica P -> Potência elétrica (W) E -> Energia (J) t -> tempo (s)
