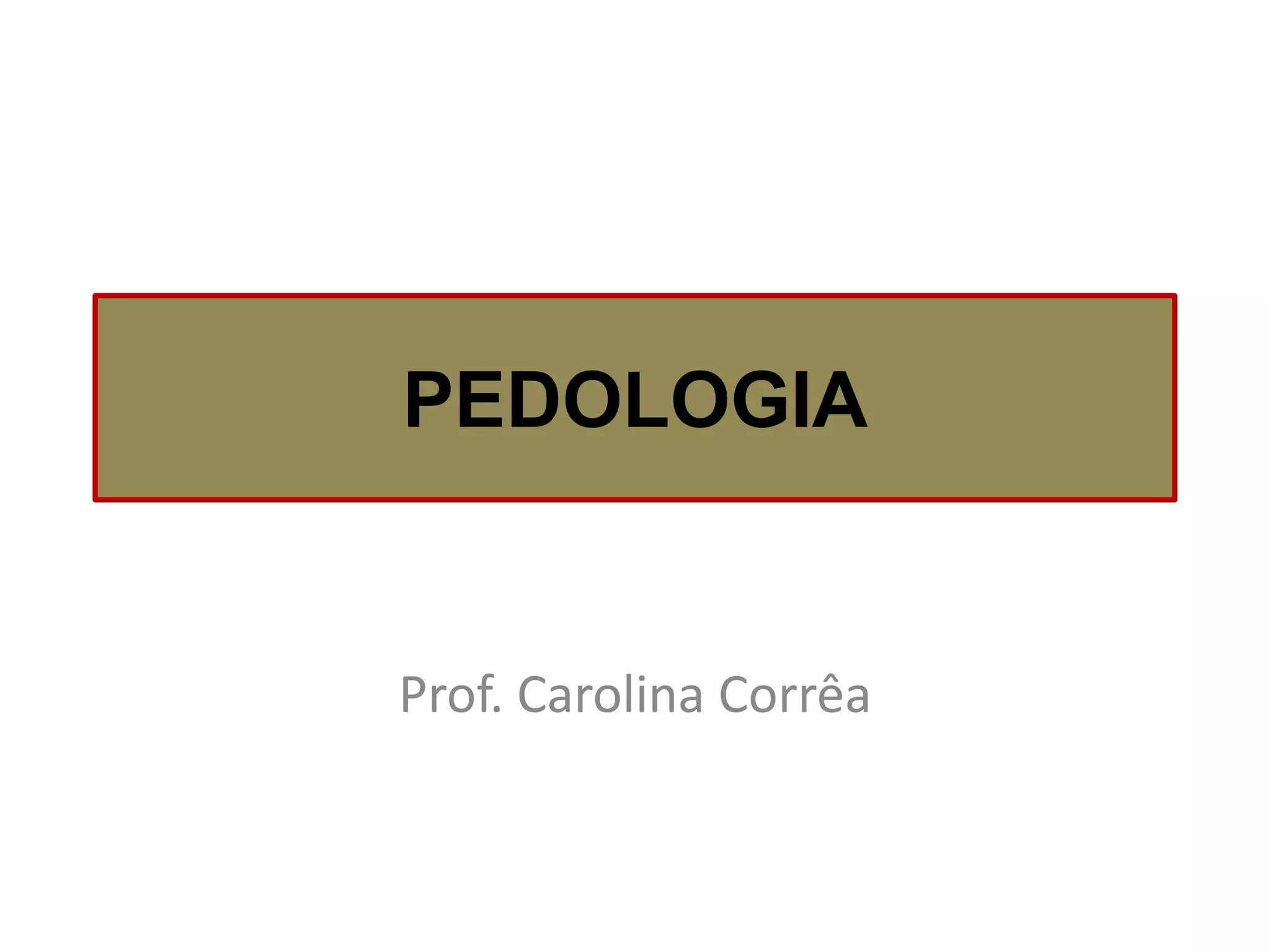

1. PEDOLOGIA
Prof. Carolina Corrêa

2. Análise Granulométrica

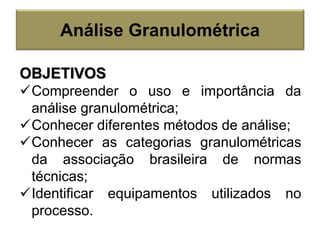

OBJETIVOS
Compreender o uso e importância da
análise granulométrica;
Conhecer diferentes métodos de análise;
Conhecer as categorias granulométricas
da associação brasileira de normas
técnicas;
Identificar equipamentos utilizados no
processo.

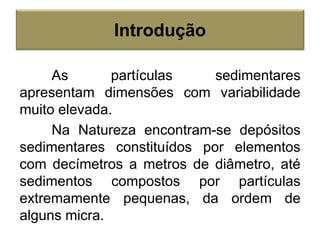

3. As partículas sedimentares
apresentam dimensões com variabilidade
muito elevada.
Na Natureza encontram-se depósitos
sedimentares constituídos por elementos
com decímetros a metros de diâmetro, até
sedimentos compostos por partículas
extremamente pequenas, da ordem de
alguns micra.
Introdução

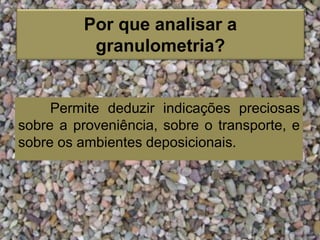

6. Permite deduzir indicações preciosas
sobre a proveniência, sobre o transporte, e
sobre os ambientes deposicionais.
Por que analisar a
granulometria?

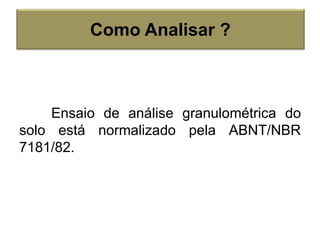

7. Ensaio de análise granulométrica do
solo está normalizado pela ABNT/NBR
7181/82.
Como Analisar ?

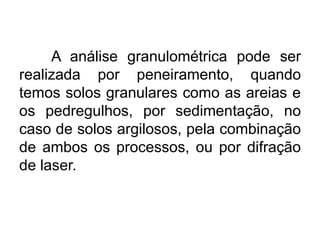

8. A análise granulométrica pode ser
realizada por peneiramento, quando
temos solos granulares como as areias e
os pedregulhos, por sedimentação, no
caso de solos argilosos, pela combinação
de ambos os processos, ou por difração
de laser.

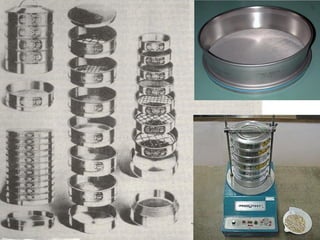

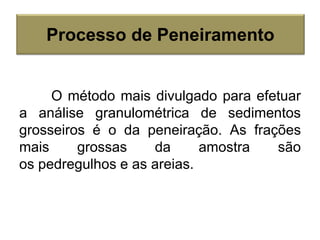

9. O método mais divulgado para efetuar
a análise granulométrica de sedimentos
grosseiros é o da peneiração. As frações
mais grossas da amostra são
os pedregulhos e as areias.
Processo de Peneiramento

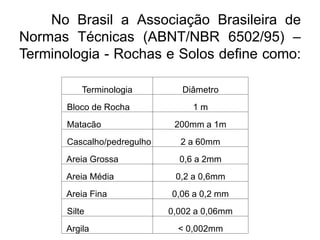

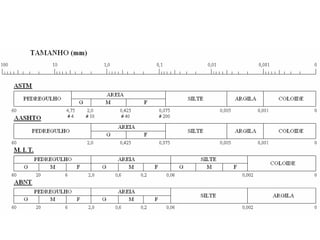

10. No Brasil a Associação Brasileira de
Normas Técnicas (ABNT/NBR 6502/95) –
Terminologia - Rochas e Solos define como:
Terminologia Diâmetro
Bloco de Rocha 1 m
Matacão 200mm a 1m
Cascalho/pedregulho 2 a 60mm
Areia Grossa 0,6 a 2mm
Areia Média 0,2 a 0,6mm
Areia Fina 0,06 a 0,2 mm
Silte 0,002 a 0,06mm
Argila < 0,002mm

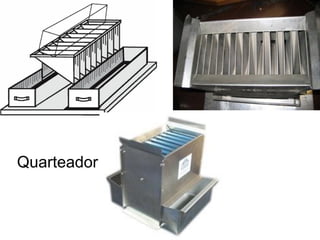

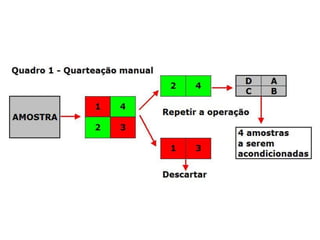

12. Quarteador

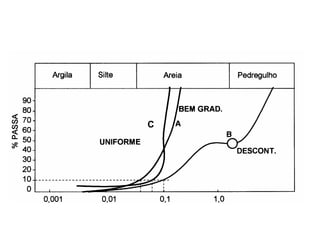

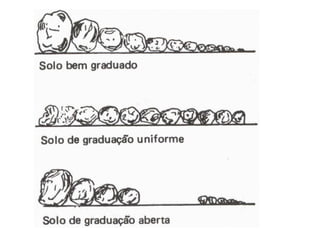

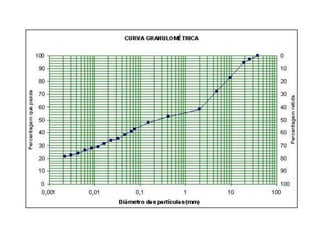

16.  Solo bem graduado
 Solo uniforme (mal graduado)
 Solo de graduação aberta(mal graduado)

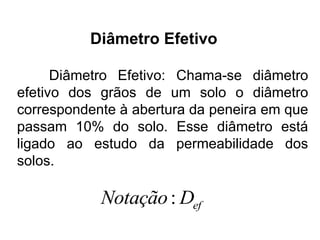

19. Diâmetro Efetivo: Chama-se diâmetro
efetivo dos grãos de um solo o diâmetro
correspondente à abertura da peneira em que
passam 10% do solo. Esse diâmetro está
ligado ao estudo da permeabilidade dos
solos.
: efNotação D
Diâmetro Efetivo

20. É a razão entre os
diâmetros correspondentes
a 60% e 10 %, tomados na
curva granulométrica.
60
u
ef
d
C
d

5 muito uniforme
5 15 uniformidademédia
15 desuniforme
u
u
u
C
C
C
 
  
 
Coeficiente de Uniformidade

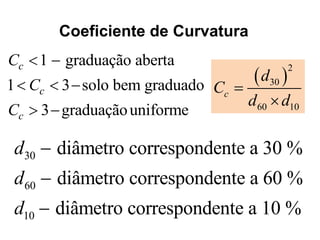

21.  
2
30
60 10
c
d
C
d d


30
60
10
diâmetro correspondente a 30 %
diâmetro correspondente a 60 %
diâmetro correspondente a 10 %
d
d
d



1 graduação aberta
1 3 solo bem graduado
3 graduaçãouniforme
c
c
c
C
C
C
 
  
 
Coeficiente de Curvatura

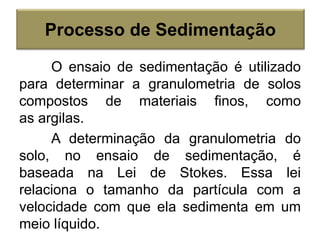

22. O ensaio de sedimentação é utilizado
para determinar a granulometria de solos
compostos de materiais finos, como
as argilas.
A determinação da granulometria do
solo, no ensaio de sedimentação, é
baseada na Lei de Stokes. Essa lei
relaciona o tamanho da partícula com a
velocidade com que ela sedimenta em um
meio líquido.
Processo de Sedimentação

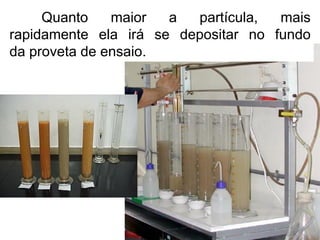

23. Quanto maior a partícula, mais
rapidamente ela irá se depositar no fundo
da proveta de ensaio.

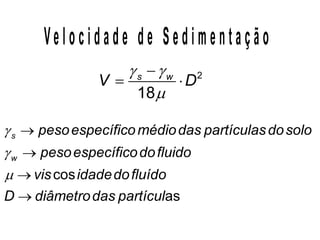

24. 2
18
s w
V D
 


 
cos
as
s
w
pesoespecíficomédiodas partículasdosolo
pesoespecíficodofluido
vis idadedofluído
D diâmetrodas partícul








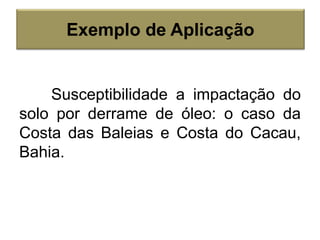

25. Susceptibilidade a impactação do
solo por derrame de óleo: o caso da
Costa das Baleias e Costa do Cacau,
Bahia.
Exemplo de Aplicação

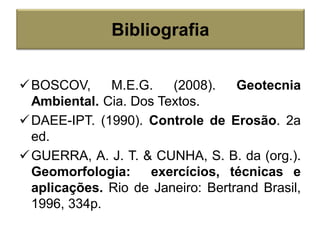

26. BOSCOV, M.E.G. (2008). Geotecnia
Ambiental. Cia. Dos Textos.
DAEE-IPT. (1990). Controle de Erosão. 2a
ed.
GUERRA, A. J. T. & CUNHA, S. B. da (org.).
Geomorfologia: exercícios, técnicas e
aplicações. Rio de Janeiro: Bertrand Brasil,
1996, 334p.
Bibliografia
