Este relatório descreve os procedimentos e resultados de um ensaio de análise granulométrica conjunta com peneiramento e sedimentação de solo. O objetivo foi obter a curva granulométrica do solo através da determinação das porcentagens de cada fração granulométrica. O procedimento envolveu preparar a amostra, realizar peneiramento grosso e fino, sedimentação e cálculos para construir a curva granulométrica.

1. RELATÓRIO- ANALISE GRANULOMÉTRICA CONJUNTA COM
PENEIRAMENTO E SEDIMENTAÇÃO
INTRODUÇÃO
O ensaio de granulométrica é utilizado para determinar a distribuição granulométrica
do solo, ou em outras palavras, a percentagem em peso que cada faixa especificada de
tamanho de grãos representa na massa seca total utilizada para o ensaio. O ensaio de
granulométrica é dividido em duas partes distintas, utilizáveis de acordo com o tipo de solo e
as finalidades do ensaio para cada caso particular. São elas: análise granulométrica por
peneiramento e análise granulométrica por sedimentação.
Através dos resultados obtidos desse ensaio, é possível a construção da curva de
distribuição granulométrica, que possui fundamental importância na caracterização geotécnica
do solo, principalmente no caso dos solos grossos.
Objetivo
O objetivo primordial do ensaio de granulometria é obter a curva granulométrica de
um solo. Através da curva granulométrica pode-se estimar as percentagens (em relação ao
peso seco total), correspondentes a cada fração granulométrica do solo.
PROCEDIMENTO
Os principais equipamentos e utensílios utilizados são:
- Balança
- Almofariz e mão de grau
- Cápsulas para determinação de umidade
- Estufa
- Jogo de peneiras (50|38|25|19|9,5|4,8|2,38|2|1,2|0,6|0,42|0,29|0,15|0,075mm)
- Agitador de peneiras e dispersor elétrico
- Proveta graduada de 1000ml
- Termômetro
- Cronômetro
- Densímetro graduado de bulbo simétrico
Preparação da amostra:
Seca-se uma determinada quantidade de solo ao ar (1000g), desmancham-se os
torrões e, em seguida, homogeneizasse o material cuidadosamente.
Pesa-se a amostra de solo seco ao ar e peneira-se o material na #10 (2,00mm).
Deve-se tomar o cuidado de desmanchar os possíveis torrões que ainda possam existir no solo
de modo a assegurar que fiquem retidos na #10 apenas os grãos maiores que a abertura da
malha. O material retido na #10 (2,00mm) é utilizado no peneiramento grosso do solo. Do
material que passa na #10 retiram-se quantidades suficientes de solo para a realização do
peneiramento fino, do ensaio de sedimentação, para a determinação do peso específico dos
sólidos e para a determinação do teor de umidade do solo.

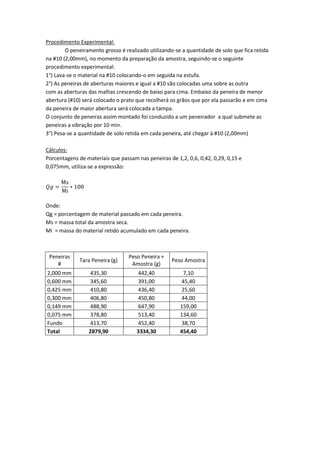

2. Procedimento Experimental:
O peneiramento grosso é realizado utilizando-se a quantidade de solo que fica retida
na #10 (2,00mm), no momento da preparação da amostra, seguindo-se o seguinte
procedimento experimental:
1°) Lava-se o material na #10 colocando-o em seguida na estufa.
2°) As peneiras de aberturas maiores e igual a #10 são colocadas uma sobre as outra
com as aberturas das malhas crescendo de baixo para cima. Embaixo da peneira de menor
abertura (#10) será colocado o prato que recolherá os grãos que por ela passarão e em cima
da peneira de maior abertura será colocada a tampa.
O conjunto de peneiras assim montado foi conduzido a um peneirador a qual submete as
peneiras a vibração por 10 min.
3°) Pesa-se a quantidade de solo retida em cada peneira, até chegar à #10 (2,00mm)
Cálculos:
Porcentagens de materiais que passam nas peneiras de 1,2, 0,6, 0,42, 0,29, 0,15 e
0,075mm, utiliza-se a expressão:
Onde:
Qg = porcentagem de material passado em cada peneira.
Ms = massa total da amostra seca.
Mi = massa do material retido acumulado em cada peneira.
Peneiras
#
Tara Peneira (g)
Peso Peneira +
Amostra (g)
Peso Amostra
2,000 mm 435,30 442,40 7,10
0,600 mm 345,60 391,00 45,40
0,425 mm 410,80 436,40 25,60
0,300 mm 406,80 450,80 44,00
0,149 mm 488,90 647,90 159,00
0,075 mm 378,80 513,40 134,60
Fundo 413,70 452,40 38,70
Total 2879,90 3334,30 454,40

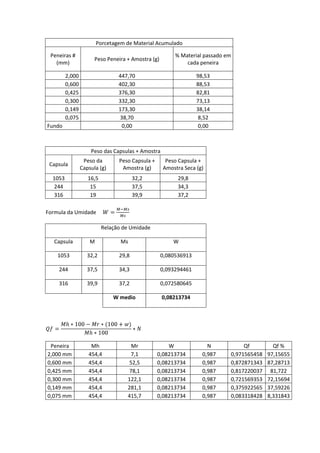

3. Porcetagem de Material Acumulado
Peneiras #
(mm)
Peso Peneira + Amostra (g)
% Material passado em
cada peneira
2,000 447,70 98,53
0,600 402,30 88,53
0,425 376,30 82,81
0,300 332,30 73,13
0,149 173,30 38,14
0,075 38,70 8,52
Fundo 0,00 0,00
Peso das Capsulas + Amostra
Capsula
Peso da
Capsula (g)
Peso Capsula +
Amostra (g)
Peso Capsula +
Amostra Seca (g)
1053 16,5 32,2 29,8
244 15 37,5 34,3
316 19 39,9 37,2
Formula da Umidade
Relação de Umidade
Capsula M Ms W
1053 32,2 29,8 0,080536913
244 37,5 34,3 0,093294461
316 39,9 37,2 0,072580645
W medio 0,08213734
Peneira Mh Mr W N Qf Qf %
2,000 mm 454,4 7,1 0,08213734 0,987 0,971565458 97,15655
0,600 mm 454,4 52,5 0,08213734 0,987 0,872871343 87,28713
0,425 mm 454,4 78,1 0,08213734 0,987 0,817220037 81,722
0,300 mm 454,4 122,1 0,08213734 0,987 0,721569353 72,15694
0,149 mm 454,4 281,1 0,08213734 0,987 0,375922565 37,59226
0,075 mm 454,4 415,7 0,08213734 0,987 0,083318428 8,331843

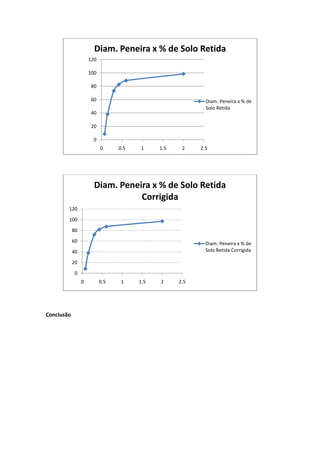

4. Conclusão
0
20
40
60
80
100
120
0 0.5 1 1.5 2 2.5
Diam. Peneira x % de Solo Retida
Diam. Peneira x % de
Solo Retida
0
20
40
60
80
100
120
0 0.5 1 1.5 2 2.5
Diam. Peneira x % de Solo Retida
Corrigida
Diam. Peneira x % de
Solo Retida Corrigida
