1. MECÂNICA DOS SOLOS

2. *Amostragem: coleta de amostras
deformadas e indeformadas e
representatividade das mesmas.

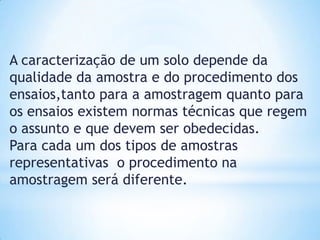

3. A caracterização de um solo depende da
qualidade da amostra e do procedimento dos
ensaios,tanto para a amostragem quanto para
os ensaios existem normas técnicas que regem
o assunto e que devem ser obedecidas.
Para cada um dos tipos de amostras
representativas o procedimento na
amostragem será diferente.

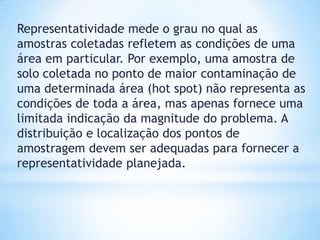

4. Representatividade mede o grau no qual as
amostras coletadas refletem as condições de uma
área em particular. Por exemplo, uma amostra de
solo coletada no ponto de maior contaminação de
uma determinada área (hot spot) não representa as
condições de toda a área, mas apenas fornece uma
limitada indicação da magnitude do problema. A
distribuição e localização dos pontos de
amostragem devem ser adequadas para fornecer a
representatividade planejada.

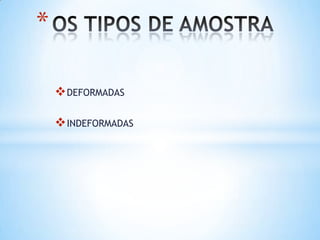

5. DEFORMADAS
INDEFORMADAS
*

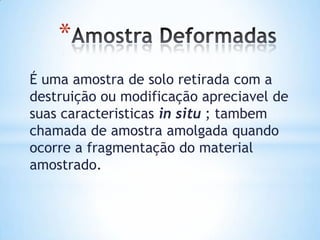

6. *
É uma amostra de solo retirada com a
destruição ou modificação apreciavel de
suas caracteristicas in situ ; tambem
chamada de amostra amolgada quando
ocorre a fragmentação do material
amostrado.

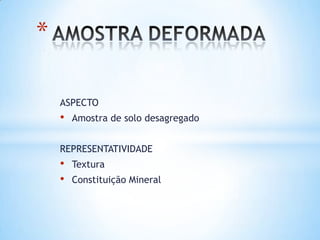

7. ASPECTO
• Amostra de solo desagregado
REPRESENTATIVIDADE
• Textura
• Constituição Mineral
*

8. *

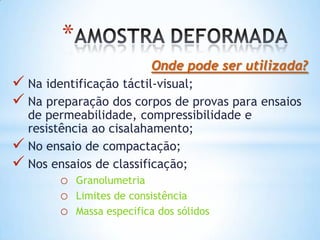

Onde pode ser utilizada?
 Na identificação táctil-visual;
 Na preparação dos corpos de provas para ensaios
de permeabilidade, compressibilidade e
resistência ao cisalahamento;
 No ensaio de compactação;
 Nos ensaios de classificação;
o Granolumetria
o Limites de consistência
o Massa especifica dos sólidos

9. *

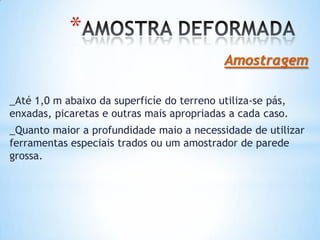

Amostragem

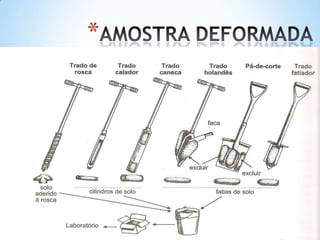

_Até 1,0 m abaixo da superficíe do terreno utiliza-se pás,
enxadas, picaretas e outras mais apropriadas a cada caso.

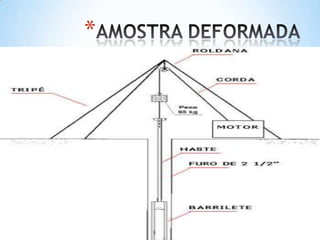

_Quanto maior a profundidade maio a necessidade de utilizar
ferramentas especiais trados ou um amostrador de parede
grossa.

10. *

11. *

12. *

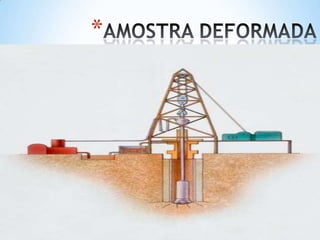

13. *

14. *

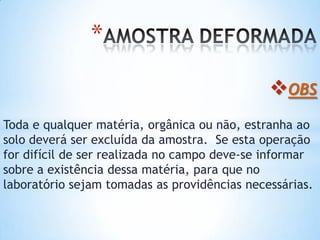

OBS
Toda e qualquer matéria, orgânica ou não, estranha ao
solo deverá ser excluída da amostra. Se esta operação
for difícil de ser realizada no campo deve-se informar
sobre a existência dessa matéria, para que no
laboratório sejam tomadas as providências necessárias.

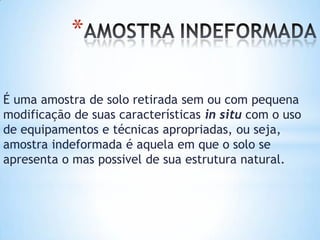

15. *
É uma amostra de solo retirada sem ou com pequena
modificação de suas características in situ com o uso
de equipamentos e técnicas apropriadas, ou seja,
amostra indeformada é aquela em que o solo se
apresenta o mas possivel de sua estrutura natural.

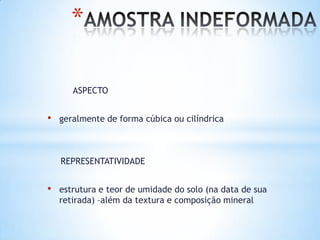

16. *
ASPECTO
• geralmente de forma cúbica ou cilíndrica
REPRESENTATIVIDADE
• estrutura e teor de umidade do solo (na data de sua
retirada) –além da textura e composição mineral

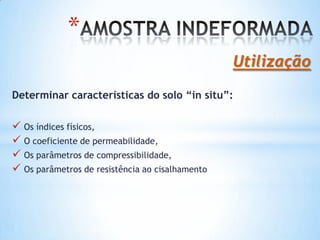

17. *
Utilização
Determinar características do solo “in situ”:
 Os índices físicos,
 O coeficiente de permeabilidade,
 Os parâmetros de compressibilidade,
 Os parâmetros de resistência ao cisalhamento

18. *
Amostragem
Pode ser obtida de diversas maneiras dependendo de
sua cota da amostragem, da densidade do solo, da
posição do lençol freático.
 Para solos moles abaixo do nível d’água deve-se utilizar
amostrador de parede fina
 Para solos acima do nível d’água e mais densos deve-se
abrir um poço até a cota de interesse e retirar um bloco de
solo usando uma caixa metálica ou de madeira como fôrma
e com dimensões apropriadas ao tipo e número de ensaios
a realizar.

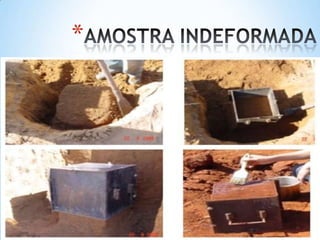

19. *

20. *

21. *

22. *

23. *

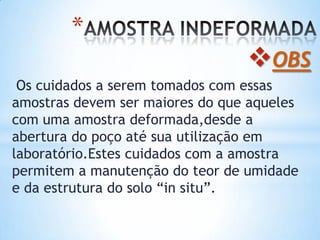

OBS
Os cuidados a serem tomados com essas
amostras devem ser maiores do que aqueles
com uma amostra deformada,desde a
abertura do poço até sua utilização em
laboratório.Estes cuidados com a amostra
permitem a manutenção do teor de umidade
e da estrutura do solo “in situ”.

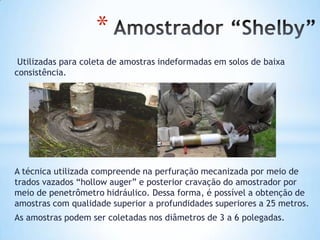

24. *

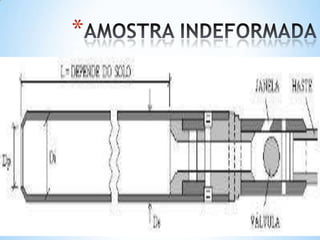

Utilizadas para coleta de amostras indeformadas em solos de baixa
consistência.
A técnica utilizada compreende na perfuração mecanizada por meio de
trados vazados “hollow auger” e posterior cravação do amostrador por
meio de penetrômetro hidráulico. Dessa forma, é possível a obtenção de
amostras com qualidade superior a profundidades superiores a 25 metros.
As amostras podem ser coletadas nos diâmetros de 3 a 6 polegadas.

25. *

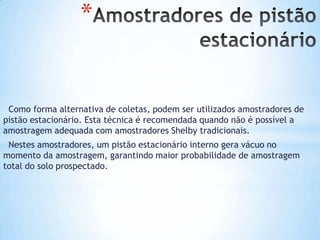

Como forma alternativa de coletas, podem ser utilizados amostradores de
pistão estacionário. Esta técnica é recomendada quando não é possível a
amostragem adequada com amostradores Shelby tradicionais.
Nestes amostradores, um pistão estacionário interno gera vácuo no
momento da amostragem, garantindo maior probabilidade de amostragem
total do solo prospectado.

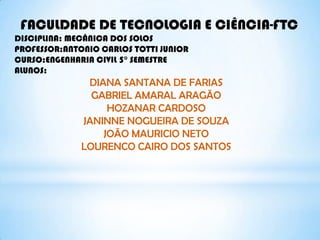

26. FACULDADE DE TECNOLOGIA E CIÊNCIA-FTC
