Este documento descreve um método de ensaio para determinar o limite de plasticidade do solo. O método envolve umedecer amostras de solo, formar cilindros com 3mm de diâmetro e verificar em que teor de umidade o cilindro se fragmenta. Isso permite calcular o índice de plasticidade do solo e classificar sua consistência.

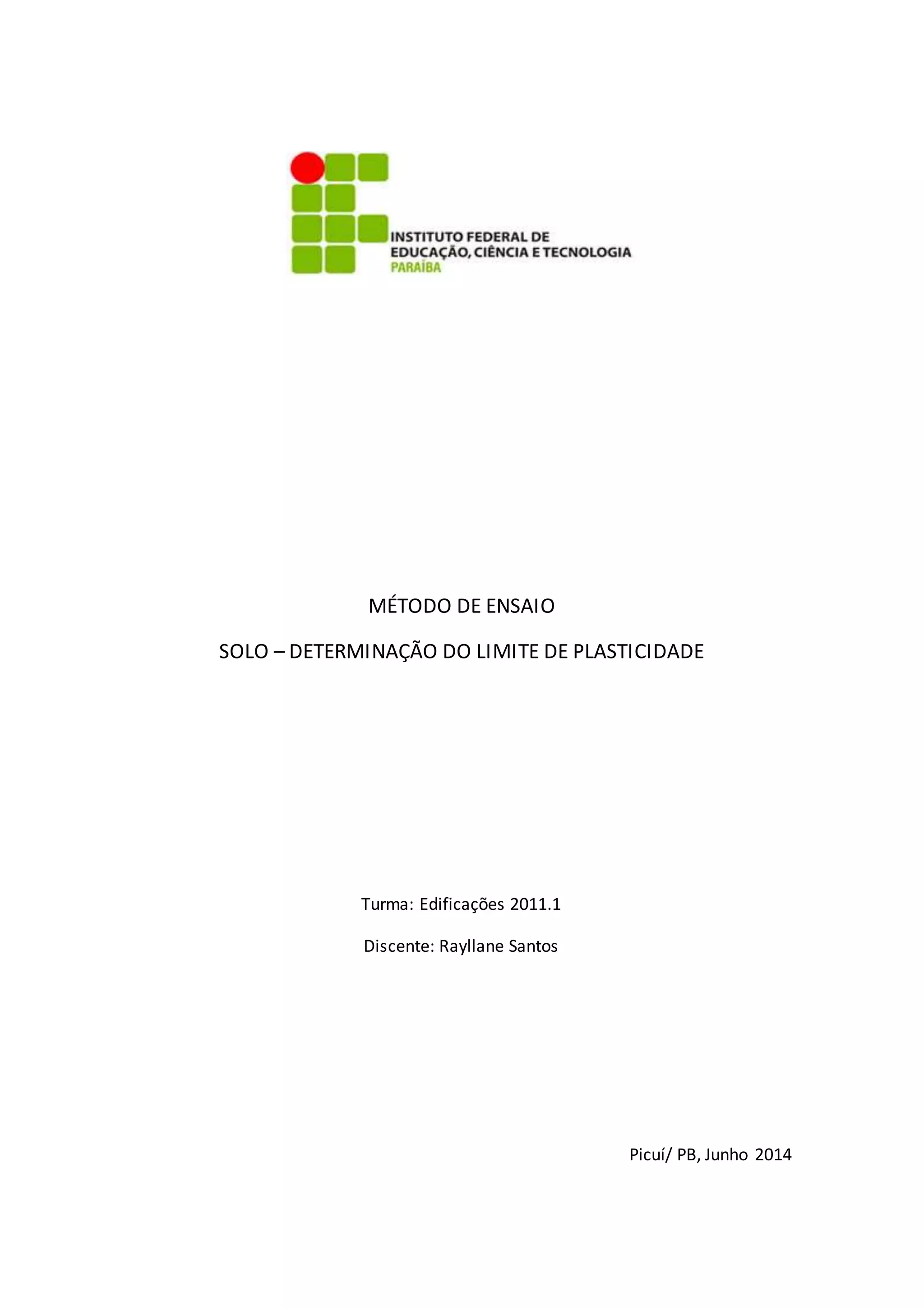

1. MÉTODO DE ENSAIO
SOLO – DETERMINAÇÃO DO LIMITE DE PLASTICIDADE
Turma: Edificações 2011.1
Discente: Rayllane Santos
Picuí/ PB, Junho 2014

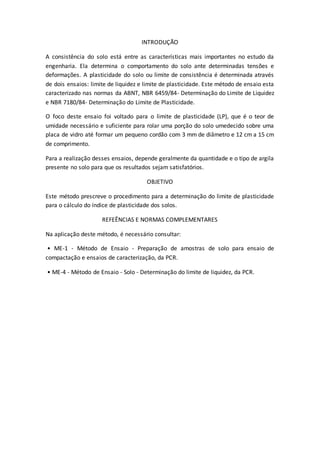

2. INTRODUÇÃO
A consistência do solo está entre as características mais importantes no estudo da
engenharia. Ela determina o comportamento do solo ante determinadas tensões e
deformações. A plasticidade do solo ou limite de consistência é determinada através
de dois ensaios: limite de liquidez e limite de plasticidade. Este método de ensaio esta
caracterizado nas normas da ABNT, NBR 6459/84- Determinação do Limite de Liquidez
e NBR 7180/84- Determinação do Limite de Plasticidade.
O foco deste ensaio foi voltado para o limite de plasticidade (LP), que é o teor de
umidade necessário e suficiente para rolar uma porção do solo umedecido sobre uma
placa de vidro até formar um pequeno cordão com 3 mm de diâmetro e 12 cm a 15 cm
de comprimento.
Para a realização desses ensaios, depende geralmente da quantidade e o tipo de argila
presente no solo para que os resultados sejam satisfatórios.
OBJETIVO
Este método prescreve o procedimento para a determinação do limite de plasticidade
para o cálculo do índice de plasticidade dos solos.
REFEÊNCIAS E NORMAS COMPLEMENTARES
Na aplicação deste método, é necessário consultar:
• ME-1 - Método de Ensaio - Preparação de amostras de solo para ensaio de
compactação e ensaios de caracterização, da PCR.
• ME-4 - Método de Ensaio - Solo - Determinação do limite de liquidez, da PCR.

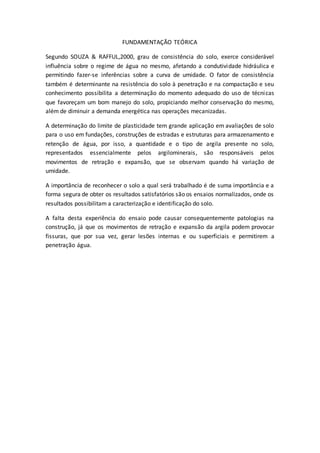

3. FUNDAMENTAÇÃO TEÓRICA
Segundo SOUZA & RAFFUL,2000, grau de consistência do solo, exerce considerável
influência sobre o regime de água no mesmo, afetando a condutividade hidráulica e
permitindo fazer-se inferências sobre a curva de umidade. O fator de consistência
também é determinante na resistência do solo à penetração e na compactação e seu
conhecimento possibilita a determinação do momento adequado do uso de técnicas
que favoreçam um bom manejo do solo, propiciando melhor conservação do mesmo,
além de diminuir a demanda energética nas operações mecanizadas.
A determinação do limite de plasticidade tem grande aplicação em avaliações de solo
para o uso em fundações, construções de estradas e estruturas para armazenamento e
retenção de água, por isso, a quantidade e o tipo de argila presente no solo,
representados essencialmente pelos argilominerais, são responsáveis pelos
movimentos de retração e expansão, que se observam quando há variação de
umidade.
A importância de reconhecer o solo a qual será trabalhado é de suma importância e a
forma segura de obter os resultados satisfatórios são os ensaios normalizados, onde os
resultados possibilitam a caracterização e identificação do solo.
A falta desta experiência do ensaio pode causar consequentemente patologias na
construção, já que os movimentos de retração e expansão da argila podem provocar
fissuras, que por sua vez, gerar lesões internas e ou superficiais e permitirem a
penetração água.

4. APARELHAGEM
a) Estufa capaz de manter a temperatura de 60°a 65°C e de 105° a 110°C;
b) Cápsula de porcelana com aproximadamente 120 mm de diâmetro;
c) Espátula de lâmina flexível, com aproximadamente 80 mm de comprimento e 20
mm de largura;
d) Recipientes adequados, tais como pares de vidros de relógio com grampo, que
evitem a perda de umidade da amostra;
e) Balança que permita pesar nominalmente 200 g, com resolução 0,01 g e
sensibilidade compatível;
f) Gabarito cilíndrico para comparação, com 3 mm de diâmetro e cerca de 100 m de
comprimento;
g) Placa de vidro de superfície esmeriIhada, com cerca de 30 cm de lado
EXECUÇÃO DO ENSAIO
O ensaio deve ser executado em condições ambientais que minimizem a perda de
umidade do material por evaporação, preferencialmente em recintos climatizados
PREPARAÇÃO DA AMOSTRA
Tomar metade da quantidade de amostra preparada de acordo com o disposto no
Método de Ensaio - ME-1, da PCR, correspondente à norma NBR 6457 da ABNT.
AMOSTRA PREPARADA COM SECAGEM PRÉVIA
a) Colocar a amostra na cápsula de porcelana, adicionar água destilada em pequenos
incrementos, amassando e revolvendo, vigorosa e continuamente, com o auxíl io da
espátula, de forma a obter uma pasta homogênea; de consistência plástica.
O tempo total de homogeneização deve estar compreendido entre 15 e 30 min, sendo
o maior intervalo de tempo para solos mais argilosos.
b) Tomar cerca de 10 g da amostra assim preparada e formar uma pequena bola, que
deve ser rolada sobre a placa de vidro com pressão suficiente da palma da mão para
Ihe dar a forma de cilindro (figura 1).
c) Se a amostra se fragmentar antes de atingir o diâmetro de 3 mm, retorná-la à
cápsula de porcelana, adicionar água destilada, homogeneizar durante pelo menos 3
min, amassando e revolvendo vigorosa e continuamente com auxílio da espátula e
repetir o procedimento descrito na alínea b.

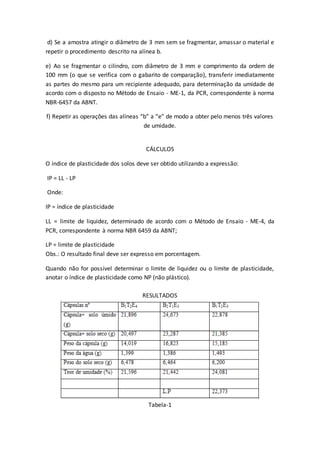

5. d) Se a amostra atingir o diâmetro de 3 mm sem se fragmentar, amassar o material e
repetir o procedimento descrito na alínea b.
e) Ao se fragmentar o cilindro, com diâmetro de 3 mm e comprimento da ordem de
100 mm (o que se verifica com o gabarito de comparação), transferir imediatamente
as partes do mesmo para um recipiente adequado, para determinação da umidade de
acordo com o disposto no Método de Ensaio - ME-1, da PCR, correspondente à norma
NBR-6457 da ABNT.
f) Repetir as operações das alíneas “b” a “e” de modo a obter pelo menos três valores
de umidade.
CÁLCULOS
O índice de plasticidade dos solos deve ser obtido utilizando a expressão:
IP = LL - LP
Onde:
IP = índice de plasticidade
LL = limite de liquidez, determinado de acordo com o Método de Ensaio - ME-4, da
PCR, correspondente à norma NBR 6459 da ABNT;
LP = limite de plasticidade
Obs.: O resultado final deve ser expresso em porcentagem.
Quando não for possível determinar o limite de liquidez ou o limite de plasticidade,
anotar o índice de plasticidade como NP (não plástico).
RESULTADOS
Tabela-1

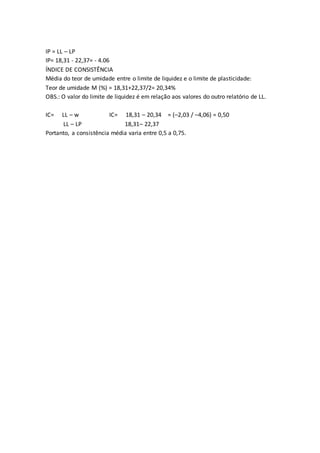

6. IP = LL – LP
IP= 18,31 - 22,37= - 4.06
ÍNDICE DE CONSISTÊNCIA
Média do teor de umidade entre o limite de liquidez e o limite de plasticidade:
Teor de umidade M (%) = 18,31+22,37/2= 20,34%
OBS.: O valor do limite de liquidez é em relação aos valores do outro relatório de LL.
IC= LL – w IC= 18,31 – 20,34 = (–2,03 / –4,06) = 0,50
LL – LP 18,31– 22,37
Portanto, a consistência média varia entre 0,5 a 0,75.

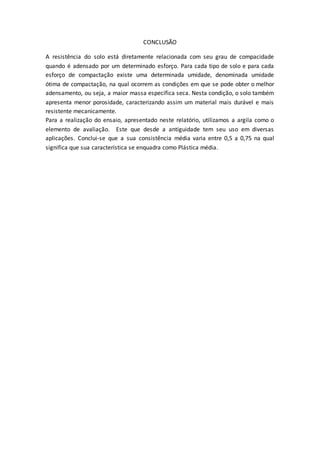

7. CONCLUSÃO
A resistência do solo está diretamente relacionada com seu grau de compacidade
quando é adensado por um determinado esforço. Para cada tipo de solo e para cada
esforço de compactação existe uma determinada umidade, denominada umidade
ótima de compactação, na qual ocorrem as condições em que se pode obter o melhor
adensamento, ou seja, a maior massa específica seca. Nesta condição, o solo também
apresenta menor porosidade, caracterizando assim um material mais durável e mais
resistente mecanicamente.
Para a realização do ensaio, apresentado neste relatório, utilizamos a argila como o
elemento de avaliação. Este que desde a antiguidade tem seu uso em diversas
aplicações. Conclui-se que a sua consistência média varia entre 0,5 a 0,75 na qual
significa que sua característica se enquadra como Plástica média.

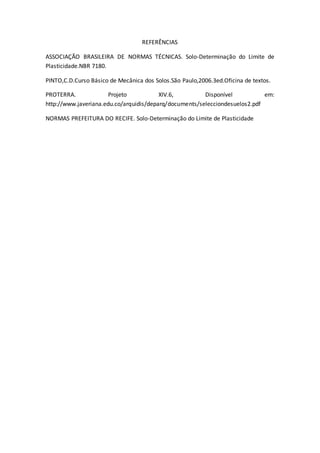

8. REFERÊNCIAS
ASSOCIAÇÃO BRASILEIRA DE NORMAS TÉCNICAS. Solo-Determinação do Limite de
Plasticidade.NBR 7180.
PINTO,C.D.Curso Básico de Mecânica dos Solos.São Paulo,2006.3ed.Oficina de textos.
PROTERRA. Projeto XIV.6, Disponível em:
http://www.javeriana.edu.co/arquidis/deparq/documents/selecciondesuelos2.pdf
NORMAS PREFEITURA DO RECIFE. Solo-Determinação do Limite de Plasticidade
