Mecanica do solo. slide
- 1. Seminário de Mecânicados Solos Itabuna Setembro - 2013
- 2. Discentes: Igor Nascimento Moreira JoséRoberto Guimarães Lydia Patrícia Silva Laiana Geambastiani Ubirajara Barbosa Docente: Totti
- 3.

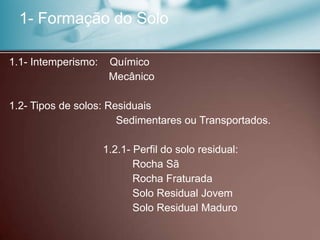

- 4. 1- Formação doSolo 1.1- Intemperismo: Químico Mecânico 1.2- Tipos de solos: Residuais Sedimentares ou Transportados. 1.2.1- Perfil do solo residual: Rocha Sã Rocha Fraturada Solo Residual Jovem Solo Residual Maduro
- 6. 2- Tamanho dasPartículas • Areia • Silte • Argila

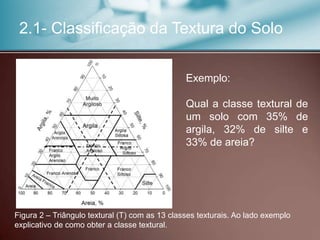

- 7. 2.1- Classificação daTextura do Solo Figura 2 – Triângulo textural (T) com as 13 classes texturais. Ao lado exemplo explicativo de como obter a classe textural. Exemplo: Qual a classe textural de um solo com 35% de argila, 32% de silte e 33% de areia?

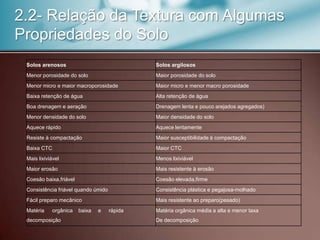

- 8. 2.2- Relação daTextura com Algumas Propriedades do Solo Solos arenosos Solos argilosos Menor porosidade do solo Maior porosidade do solo Menor micro e maior macroporosidade Maior micro e menor macro porosidade Baixa retenção de água Alta retenção de água Boa drenagem e aeração Drenagem lenta e pouco arejados agregados) Menor densidade do solo Maior densidade do solo Aquece rápido Aquece lentamente Resiste à compactação Maior susceptibilidade à compactação Baixa CTC Maior CTC Mais lixiviável Menos lixiviável Maior erosão Mais resistente à erosão Coesão baixa,friável Coesão elevada,firme Consistência friável quando úmido Consistência plástica e pegajosa-molhado Fácil preparo mecânico Mais resistente ao preparo(pesado) Matéria orgânica baixa e rápida decomposição Matéria orgânica média a alta e menor taxa De decomposição

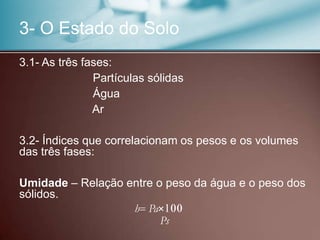

- 9. 3- O Estadodo Solo 3.1- As três fases: Partículas sólidas Água Ar 3.2- Índices que correlacionam os pesos e os volumes das três fases: Umidade – Relação entre o peso da água e o peso dos sólidos. h Pa× Ps
- 10. Índice de vazios– Relação entre o volume de vazios e o volume das partículas sólidas. É expresso pela letra e. e= Vv/Vs Porosidade – Relação entre o volume de vazios e o total. Indica a mesma coisa que o índice de vazios. É expresso pela letra n. Valores geralmente entre 30 e 70%. n= Vv/Vt

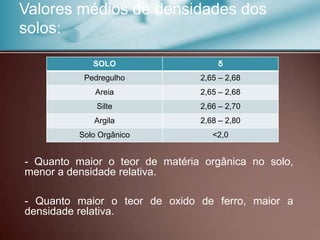

- 13. Valores médios dedensidades dos solos: - Quanto maior o teor de matéria orgânica no solo, menor a densidade relativa. - Quanto maior o teor de oxido de ferro, maior a densidade relativa. SOLO δ Pedregulho 2,65 – 2,68 Areia 2,65 – 2,68 Silte 2,66 – 2,70 Argila 2,68 – 2,80 Solo Orgânico <2,0

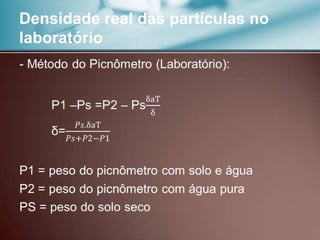

- 14. Densidade real daspartículas no laboratório

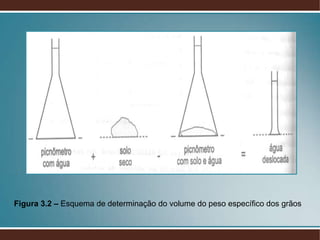

- 15. Figura 3.2 –Esquema de determinação do volume do peso específico dos grãos

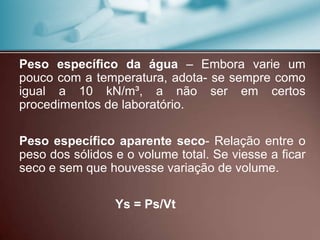

- 16. Peso específico daágua – Embora varie um pouco com a temperatura, adota- se sempre como igual a 10 kN/m³, a não ser em certos procedimentos de laboratório. Peso específico aparente seco- Relação entre o peso dos sólidos e o volume total. Se viesse a ficar seco e sem que houvesse variação de volume. Ys = Ps/Vt

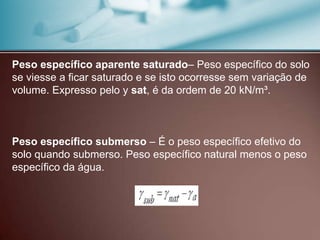

- 17. Peso específico aparentesaturado– Peso específico do solo se viesse a ficar saturado e se isto ocorresse sem variação de volume. Expresso pelo y sat, é da ordem de 20 kN/m³. Peso específico submerso – É o peso específico efetivo do solo quando submerso. Peso específico natural menos o peso específico da água.

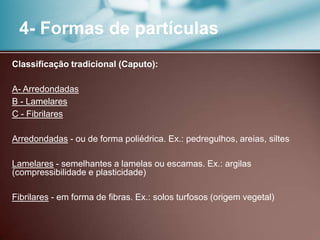

- 18. 4- Formas departículas Classificação tradicional (Caputo): A- Arredondadas B - Lamelares C - Fibrilares Arredondadas - ou de forma poliédrica. Ex.: pedregulhos, areias, siltes Lamelares - semelhantes a lamelas ou escamas. Ex.: argilas (compressibilidade e plasticidade) Fibrilares - em forma de fibras. Ex.: solos turfosos (origem vegetal)

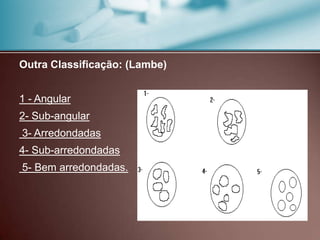

- 19. Outra Classificação: (Lambe) 1- Angular 2- Sub-angular 3- Arredondadas 4- Sub-arredondadas 5- Bem arredondadas.

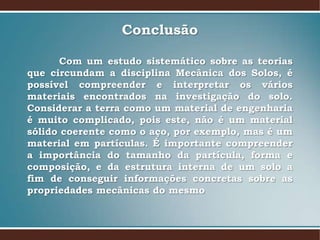

- 20. Conclusão Com um estudosistemático sobre as teorias que circundam a disciplina Mecânica dos Solos, é possível compreender e interpretar os vários materiais encontrados na investigação do solo. Considerar a terra como um material de engenharia é muito complicado, pois este, não é um material sólido coerente como o aço, por exemplo, mas é um material em partículas. É importante compreender a importância do tamanho da partícula, forma e composição, e da estrutura interna de um solo a fim de conseguir informações concretas sobre as propriedades mecânicas do mesmo
