O documento discute os processos de erosão, transporte e deposição de sedimentos. Ele explica como o transporte afeta a classificação, arredondamento e esfericidade dos sedimentos. Também descreve métodos de análise granulométrica e representações gráficas usadas para indicar ambientes e processos sedimentares.

1. Capítulo 7 e 8 Erosão – Transporte – Deposição Granulometria (análise textural) e Morfoscópia dos Sedimentos Aula Prática

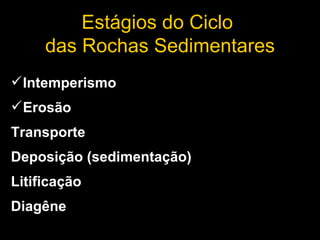

2. Estágios do Ciclo das Rochas Sedimentares Intemperismo Erosão Transporte Deposição (sedimentação) Litificação Diagêne

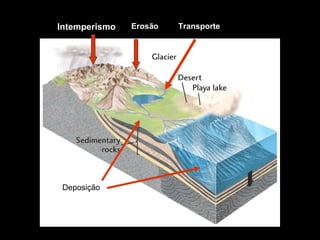

3. Erosão Intemperismo Transporte Deposição

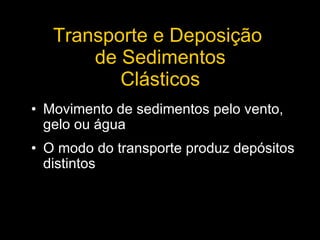

4. Transporte e Deposição de Sedimentos Clásticos Movimento de sedimentos pelo vento, gelo ou água O modo do transporte produz depósitos distintos

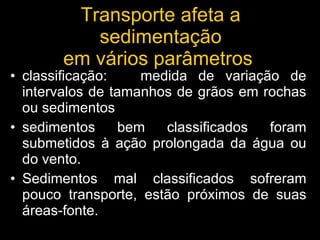

5. classificação: medida de variação de intervalos de tamanhos de grãos em rochas ou sedimentos sedimentos bem classificados foram submetidos à ação prolongada da água ou do vento. Sedimentos mal classificados sofreram pouco transporte, estão próximos de suas áreas-fonte. Transporte afeta a sedimentação em vários parâmetros

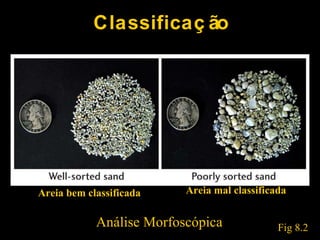

6. Classificação Fig 8.2 Areia bem classificada Areia mal classificada Análise Morfoscópica

7. Efeitos Físicos do Transporte nos sedimentos Arredondamento: medida da medida da angularidade das partículas (do mais angular para mais arredondado) Esfericidade: o quanto é circular uma partícula Classificação, arredondamento e esfericidade aumentam com o ação do transporte.

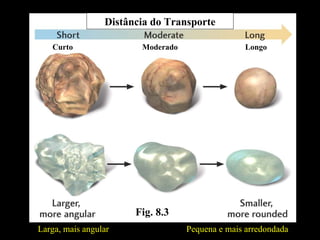

8. Fig. 8.3 Distância do Transporte Curto Moderado Longo Larga, mais angular Pequena e mais arredondada

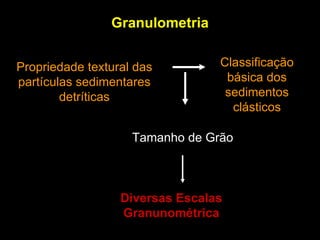

9. Granulometria Propriedade textural das partículas sedimentares detríticas Classificação básica dos sedimentos clásticos Tamanho de Grão Diversas Escalas Granunométrica

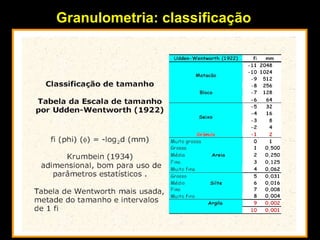

10. Granulometria: classificação

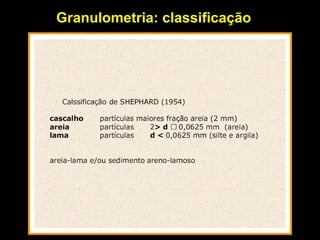

11. Granulometria: classificação

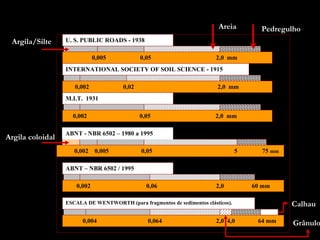

12. Pedregulho Areia Argila/Silte Argila coloidal Calhau Grânulo 0,002 0,005 0,05 5 75 mm 0,002 0,06 2,0 60 mm 0,004 0,064 2,0 4,0 64 mm ABNT - NBR 6502 – 1980 a 1995 M.I.T. 1931 U. S. PUBLIC ROADS - 1938 0,005 0,05 2,0 mm 0,002 0,05 2,0 mm INTERNATIONAL SOCIETY OF SOIL SCIENCE - 1915 0,002 0,02 2,0 mm ABNT – NBR 6502 / 1995 ESCALA DE WENTWORTH (para fragmentos de sedimentos clásticos).

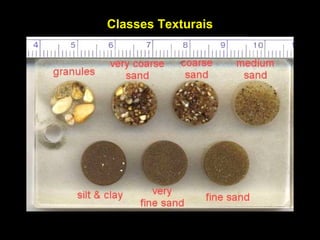

13. Classes Texturais

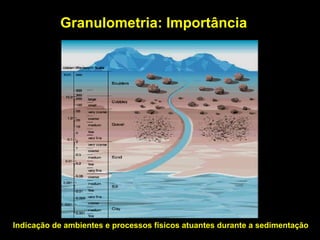

14. Granulometria: Importância Indicação de ambientes e processos físicos atuantes durante a sedimentação

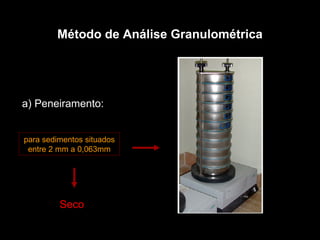

15. Método de Análise Granulométrica a) Peneiramento: para sedimentos situados entre 2 mm a 0,063mm Seco

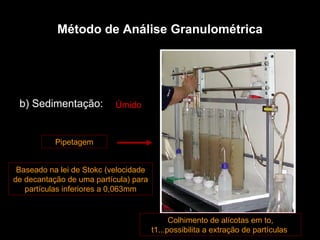

16. b) Sedimentação: Baseado na lei de Stokc (velocidade de decantação de uma partícula) para partículas inferiores a 0,063mm Pipetagem Colhimento de alícotas em to, t1...possibilita a extração de partículas Úmido Método de Análise Granulométrica

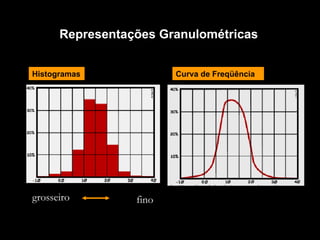

17. Representações Granulométricas Histogramas Curva de Freqüência fino grosseiro

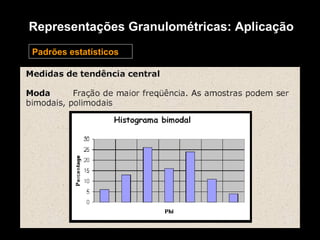

18. Representações Granulométricas: Aplicação Padrões estatísticos

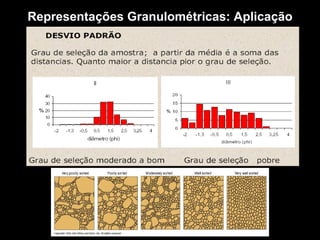

19. Representações Granulométricas: Aplicação

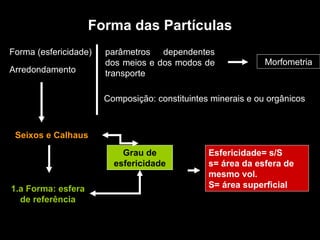

20. Forma das Partículas Forma (esfericidade) Arredondamento parâmetros dependentes dos meios e dos modos de transporte Composição: constituintes minerais e ou orgânicos Seixos e Calhaus 1.a Forma: esfera de referência Grau de esfericidade Esfericidade= s/S s= área da esfera de mesmo vol. S= área superficial Morfometria

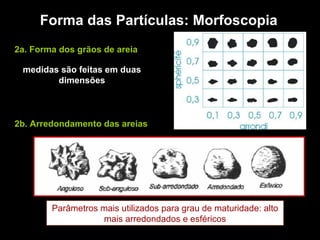

21. Forma das Partículas: Morfoscopia 2a. Forma dos grãos de areia medidas são feitas em duas dimensões 2b. Arredondamento das areias Parâmetros mais utilizados para grau de maturidade: alto mais arredondados e esféricos

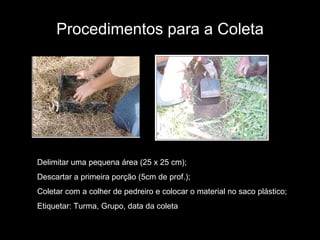

22. Procedimentos para a Coleta Delimitar uma pequena área (25 x 25 cm); Descartar a primeira porção (5cm de prof.); Coletar com a colher de pedreiro e colocar o material no saco plástico; Etiquetar: Turma, Grupo, data da coleta

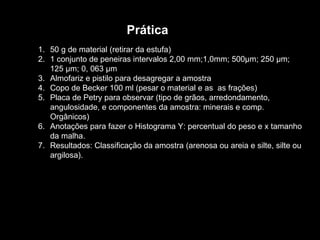

23. Prática 50 g de material (retirar da estufa) 1 conjunto de peneiras intervalos 2,00 mm;1,0mm; 500µm; 250 µm; 125 µm; 0, 063 µm Almofariz e pistilo para desagregar a amostra Copo de Becker 100 ml (pesar o material e as as frações) Placa de Petry para observar (tipo de grãos, arredondamento, angulosidade, e componentes da amostra: minerais e comp. Orgânicos) Anotações para fazer o Histograma Y: percentual do peso e x tamanho da malha. Resultados: Classificação da amostra (arenosa ou areia e silte, silte ou argilosa).
