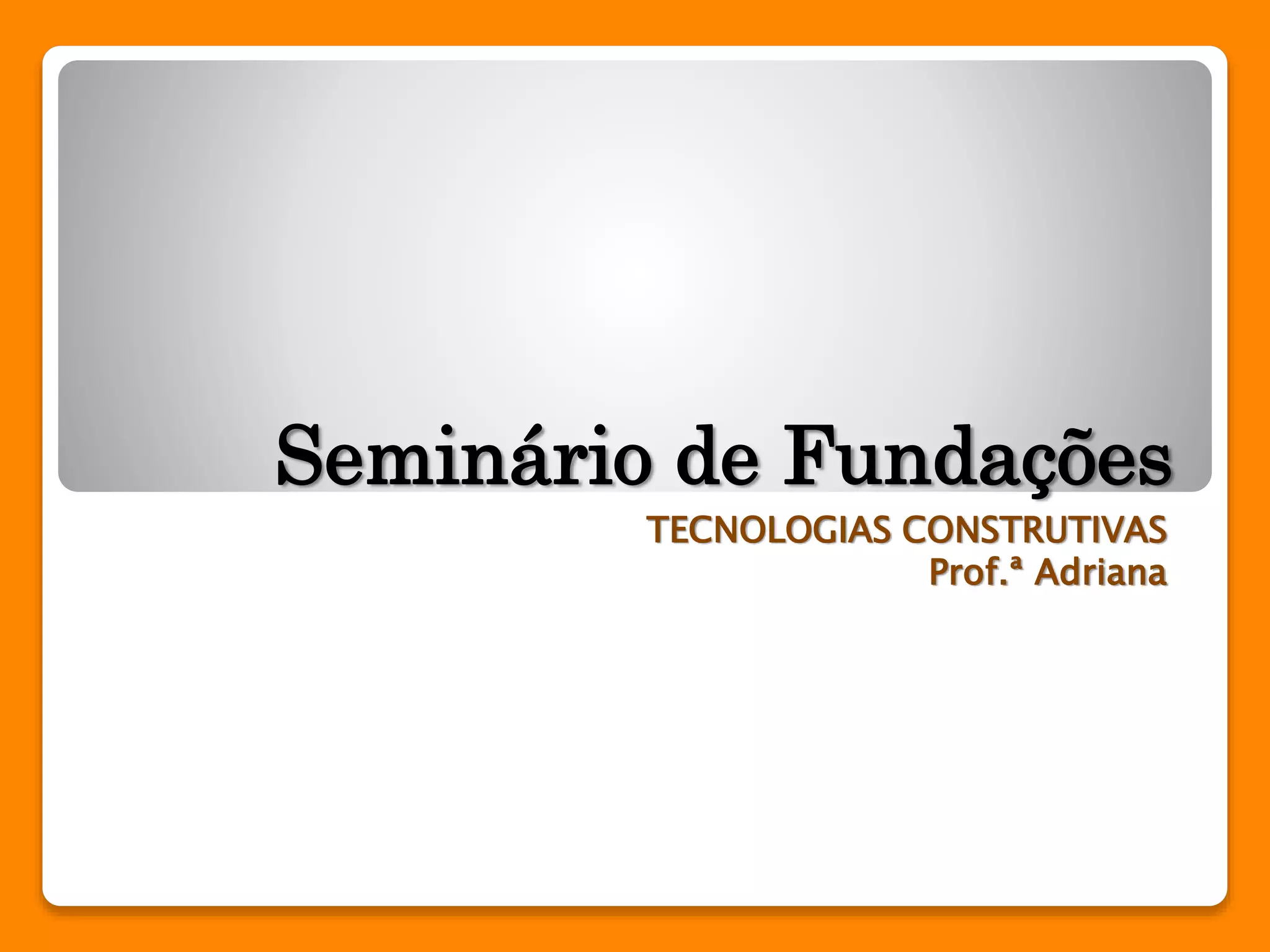

1. Seminário de Fundações
TECNOLOGIAS CONSTRUTIVAS
Prof.ª Adriana

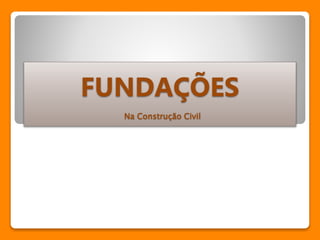

2. FUNDAÇÕES
Na Construção Civil

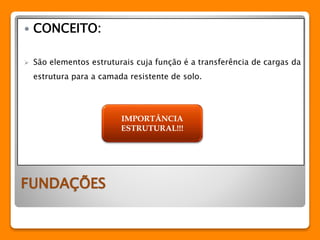

3.  CONCEITO:
 São elementos estruturais cuja função é a transferência de cargas da
estrutura para a camada resistente de solo.
FUNDAÇÕES
IMPORTÂNCIA
ESTRUTURAL!!!

4.  FUNDAÇÕES
 4 a 10% do custo global
chegar a 20%.
IMPORTÂNCIA
ECONÔMICA!!!
Podem inviabilizar o
empreendimento

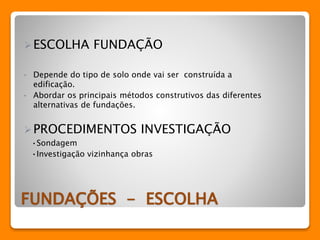

5. ESCOLHA FUNDAÇÃO
• Depende do tipo de solo onde vai ser construída a
edificação.
• Abordar os principais métodos construtivos das diferentes
alternativas de fundações.
PROCEDIMENTOS INVESTIGAÇÃO
•Sondagem
•Investigação vizinhança obras
FUNDAÇÕES - ESCOLHA

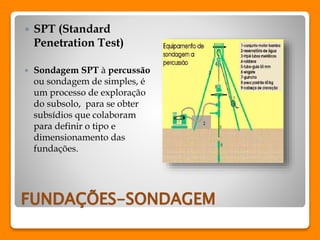

6.  SPT (Standard
Penetration Test)
 Sondagem SPT à percussão
ou sondagem de simples, é
um processo de exploração
do subsolo, para se obter
subsídios que colaboram
para definir o tipo e
dimensionamento das
fundações.
FUNDAÇÕES-SONDAGEM

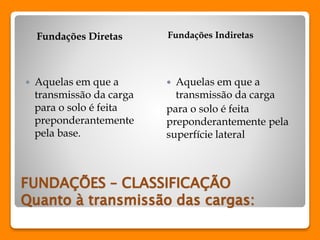

7. Fundações Diretas Fundações Indiretas
 Aquelas em que a
transmissão da carga
para o solo é feita
preponderantemente
pela base.
 Aquelas em que a
transmissão da carga
para o solo é feita
preponderantemente pela
superfície lateral

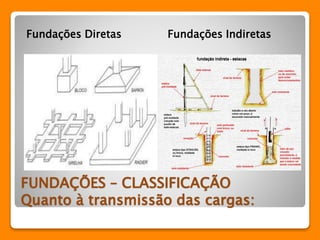

FUNDAÇÕES – CLASSIFICAÇÃO
Quanto à transmissão das cargas:

8. Fundações Diretas Fundações Indiretas
FUNDAÇÕES – CLASSIFICAÇÃO
Quanto à transmissão das cargas:

9. Fundações Rasas Fundações Profundas
- Aquelas em que a cota
de apoio está
em até 2 m de
profundidade
- Aquelas em que a cota
de apoio está acima
de 2 m de profundidade
FUNDAÇÕES – CLASSIFICAÇÃO
Quanto à profundidade da cota de apoio

10. Fundações Rasas Fundações Profundas
FUNDAÇÕES – CLASSIFICAÇÃO
Quanto à profundidade da cota de apoio

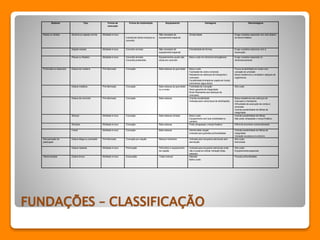

11. Sistema’ Tipo Forma de
execução
Forma de implantação Equipamento Vantagens Desvantagens
Rasas ou diretas Alicerce ou sapata corrida Moldada in-loco
lvenaria de tijolos maciços ou
concreto
Não necessita de
equipamento especial
Simplicidade Exige cuidados especiais com solo abaixo
FUNDAÇÕES – CLASSIFICAÇÃO
do lencol freático
Sapata isolada Moldada in-loco Concreto armado Não necessita de
equipamento especial
Flexibilidade de formas Exige cuidados especiais com a
escavação
Placas ou Radiers Moldada in-loco Concreto armado
Concreto protendido
Equipamentos usuais das
obras em concreto
Baixo custo em terrenos homogêneos Exige cuidados especiais no
dimensionamento
Profundas ou especiais Estaca de madeira Pré-fabricada Cravação Bata-estacas de gravidade Baixo-custo
Facilidade de corte e emenda
Resistente ao esforços de transporte e
manuseio
Durabilidade ilimitada se usada em locais
submersos (água doce)
Pouca durabilidade em locais com
variação de umidade
Baixa resistencia a umidade e ataques de
organismos
Estaca metálica Pré-fabricada Cravação Bate-estacas de gravidade
ou a motor
Facilidade de cravação
Maior garantia de integridade
Muito Resistente aos esforços de
manuseio
Alto custo
Estaca de concreto Pré-fabricada Cravação Bate-estacas Grande durabilidade
Indicada para vários tipos de solicitações
Baixa resistência aos esforços de
manuseio e transporte
Dificuldade de execução de cortes e
emendas
Grande possibilidade de falhas de
integridade
Strauss Moldada in-loco Cravação Bate-estacas simples Baixo custo
Equipamento com boa mobilidade no
canteiro
Grande possibilidade de falhas
Não pode ultrapassar o lençol freático
Siimplex Moldada in-loco Cravação Bate-estacas Pode ultrapassar o lençol freático Difícil de encontrar comercialmente
Franki Moldada in-loco Cravação Bate-estacas Admite altas cargas
Indicada para grandes profundidades
Grande possibilidade de falhas de
integridade
Vibração excessiva no entorno
Recuperação de
patologias
Estaca Mega ou prensada Pré-fabricada Cravação por reação Macaco hidráulico Indicada para recuperar estruturas sem
demolição
Alto custo
Demorada
Estaca injetada Moldada in-loco Perfuração Perfuratriz e equipamento
de injeção
Indicada para recuperar estruturas onde
não é possível utilizar vibração (bate-estacas)
Alto custo
Equipamentos especiais
Obras simples Estaca broca Moldada in-loco Escavação Trado manual Rapidez
Baixo custo
Poucas profundidades

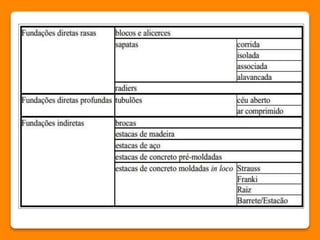

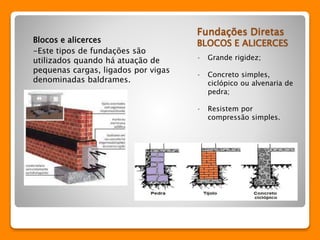

14. Fundações Diretas
BLOCOS E ALICERCES
• Grande rigidez;
• Concreto simples,
ciclópico ou alvenaria de
pedra;
• Resistem por
compressão simples.
Blocos e alicerces
-Este tipos de fundações são
utilizados quando há atuação de
pequenas cargas, ligados por vigas
denominadas baldrames.

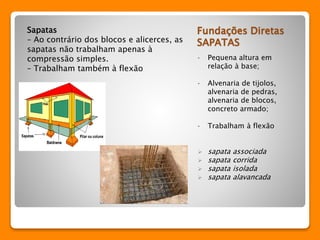

15. Fundações Diretas
SAPATAS
• Pequena altura em
relação à base;
• Alvenaria de tijolos,
alvenaria de pedras,
alvenaria de blocos,
concreto armado;
• Trabalham à flexão
 sapata associada
 sapata corrida
 sapata isolada
 sapata alavancada
Sapatas
– Ao contrário dos blocos e alicerces, as
sapatas não trabalham apenas à
compressão simples.
– Trabalham também à flexão

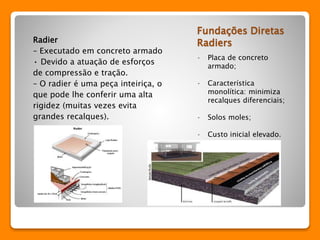

16. Fundações Diretas
Radiers
• Placa de concreto
armado;
• Característica
monolítica: minimiza
recalques diferenciais;
• Solos moles;
• Custo inicial elevado.
Radier
– Executado em concreto armado
• Devido a atuação de esforços
de compressão e tração.
– O radier é uma peça inteiriça, o
que pode lhe conferir uma alta
rigidez (muitas vezes evita
grandes recalques).

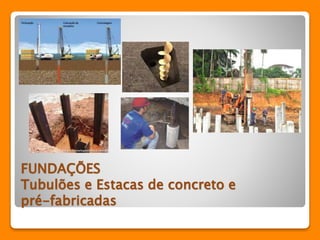

17. FUNDAÇÕES
Tubulões e Estacas de concreto e
pré-fabricadas

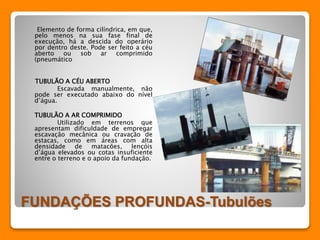

18. Elemento de forma cilíndrica, em que,
pelo menos na sua fase final de
execução, há a descida do operário
por dentro deste. Pode ser feito a céu
aberto ou sob ar comprimido
(pneumático
TUBULÃO A CÉU ABERTO
Escavada manualmente, não
pode ser executado abaixo do nível
d’água.
TUBULÃO A AR COMPRIMIDO
Utilizado em terrenos que
apresentam dificuldade de empregar
escavação mecânica ou cravação de
estacas, como em áreas com alta
densidade de matacões, lençóis
d’água elevados ou cotas insuficiente
entre o terreno e o apoio da fundação.
FUNDAÇÕES PROFUNDAS-Tubulões

19. ESTACA - elemento de fundação
executado com auxílio de ferramentas ou
equipamentos, execução esta que pode
ser por cravação a percussão, prensagem,
vibração ou por escavação.
São elas:
ESTACAS PRÉ-MOLDADAS -
Caracterizam-se por serem cravadas no
terreno, podendo-se utilizar os seguintes
métodos:
Percussão;
Prensagem;
Vibração.
As estacas podem ser fabricadas com
diversos materiais, sendo as estacas de
concreto e metálicas as mais usuais. Já as
de madeiras são para obras provisórias.
FUNDAÇÕES PROFUNDAS- Estacas

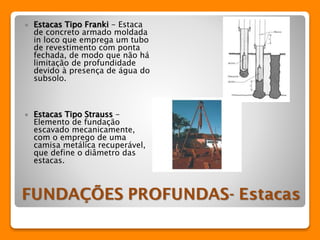

20.  Estacas Tipo Franki - Estaca
de concreto armado moldada
in loco que emprega um tubo
de revestimento com ponta
fechada, de modo que não há
limitação de profundidade
devido à presença de água do
subsolo.
 Estacas Tipo Strauss -
Elemento de fundação
escavado mecanicamente,
com o emprego de uma
camisa metálica recuperável,
que define o diâmetro das
estacas.

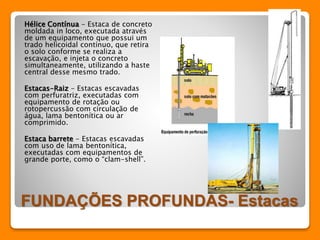

21. Hélice Contínua - Estaca de concreto
moldada in loco, executada através
de um equipamento que possui um
trado helicoidal contínuo, que retira
o solo conforme se realiza a
escavação, e injeta o concreto
simultaneamente, utilizando a haste
central desse mesmo trado.
Estacas-Raiz - Estacas escavadas
com perfuratriz, executadas com
equipamento de rotação ou
rotopercussão com circulação de
água, lama bentonítica ou ar
comprimido.
Estaca barrete - Estacas escavadas
com uso de lama bentonítica,
executadas com equipamentos de
grande porte, como o “clam-shell”.
FUNDAÇÕES PROFUNDAS- Estacas

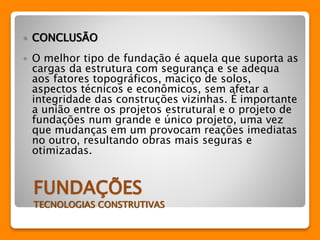

22.  CONCLUSÃO
 O melhor tipo de fundação é aquela que suporta as
cargas da estrutura com segurança e se adequa
aos fatores topográficos, maciço de solos,
aspectos técnicos e econômicos, sem afetar a
integridade das construções vizinhas. É importante
a união entre os projetos estrutural e o projeto de
fundações num grande e único projeto, uma vez
que mudanças em um provocam reações imediatas
no outro, resultando obras mais seguras e
otimizadas.
FUNDAÇÕES
TECNOLOGIAS CONSTRUTIVAS
