AGREGADOS
Prof. José de Almendra Freitas Jr.
freitasjose@terra.com.br
Versão 2013
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS – DEFINIÇÃO:
Material granular, de dimensões adequadas para
o uso em engenharia.
Concreto
DNIT
ABESC
Lastro
Gabiões Drenos

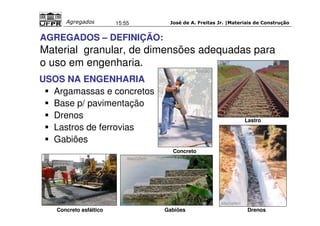

USOS NA ENGENHARIA
 Argamassas e concretos
 Base p/ pavimentação
 Drenos
 Lastros de ferrovias
 Gabiões
Maccaferri
Maccaferri
Concreto asfáltico
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

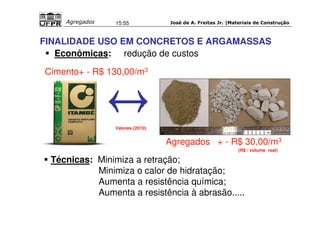

FINALIDADE USO EM CONCRETOS E ARGAMASSAS
 Econômicas: redução de custos
Cimento+ - R$ 130,00/m3
Agregados + - R$ 30,00/m3
Valores (2010)
 Técnicas: Minimiza a retração;
(R$ / volume real)
Minimiza o calor de hidratação;
Aumenta a resistência química;
Aumenta a resistência à abrasão.....
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

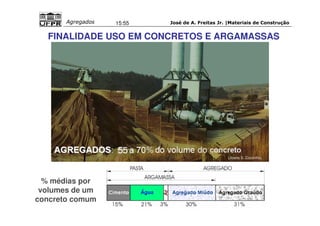

FINALIDADE USO EM CONCRETOS E ARGAMASSAS
(Joana S. Coutinho)
% médias por
volumes de um
concreto comum
(Joana S. Coutinho)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS - DEFINIÇÕES

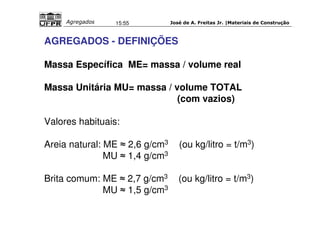

Massa Específica ME= massa / volume real
Massa Unitária MU= massa / volume TOTAL
(com vazios)
Valores habituais:
Areia natural: ME  2,6 g/cm3 (ou kg/litro = t/m3)
MU  1,4 g/cm3
Brita comum: ME  2,7 g/cm3 (ou kg/litro = t/m3)
MU  1,5 g/cm3
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS - DEFINIÇÕES

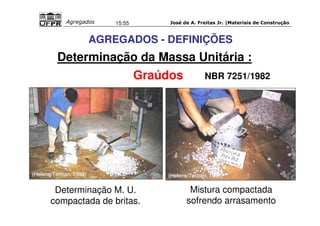

Determinação da Massa Unitária :
Graúdos NBR 7251/1982
(Helene/Terzian, 1993) (Helene/Terzian, 1993)
Determinação M. U.
compactada de britas.
Mistura compactada
sofrendo arrasamento
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Determinação da Massa Unitária:
Determinação M. U. solta de agregados miúdos. (Idércio - ITAMBÉ)
(Idércio - ITAMBÉ)
(Idércio - ITAMBÉ)
AGREGADOS - DEFINIÇÕES
Miúdos
NBR 7251/1982
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS - DEFINIÇÕES
Determinação da Massa Específica:

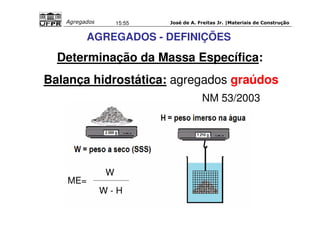

Balança hidrostática: agregados graúdos
O procedimento a ser seguido :
a) Pesa o agregado (SSS).
b) Pesa o agregado imerso em água,
pendurando a amostra em um fio
ligado ao prato da balança.
W = peso a seco (SSS)
H = peso imerso na água
ME=
W
W - H
NM 53/2003
Amostra imersa
em água
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS - DEFINIÇÕES
Determinação da Massa Específica:
Balança hidrostática: agregados graúdos
W
W - H
ME=
NM 53/2003
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS - DEFINIÇÕES
Determinação da Massa Específica:
NBR NM 52/2009
(Idércio - ITAMBÉ)

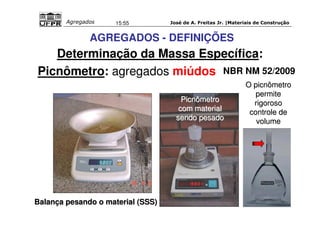

Picnômetro: agregados miúdos
(Idércio - ITAMBÉ)
Balança pesando o material (SSS)
Picnômetro
com material
sendo pesado
O picnômetro
permite
rigoroso
controle de
volume
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

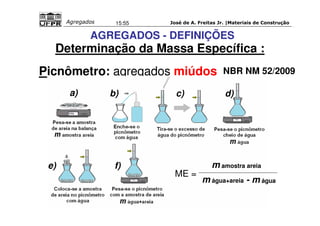

AGREGADOS - DEFINIÇÕES
Determinação da Massa Específica :
Picnômetro: agregados miúdos
NBR NM 52/2009
a) b) c) d)
ME =
e) f)
mamostra areia
mágua+areia - mágua
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Agregados AGREGADOS - DEFINIÇÕES

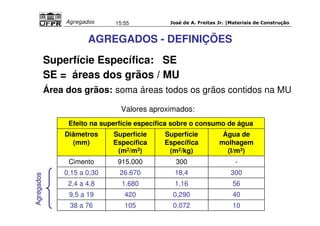

Superfície Específica: SE
SE = áreas dos grãos / MU
Área dos grãos: soma áreas todos os grãos contidos na MU
Valores aproximados:
Efeito na superfície específica sobre o consumo de água
Diâmetros
(mm)
Superfície
Específica
(m2/m3)
Superfície
Específica
(m2/kg)
Água de
molhagem
(l/m3)
Cimento 915.000 300 -
0,15 a 0,30 26.670 18,4 300
2,4 a 4,8 1.680 1,16 56
9,5 a 19 420 0,290 40
38 a 76 105 0,072 10
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

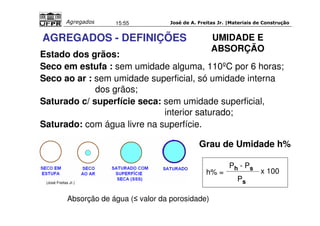

AGREGADOS - DEFINIÇÕES UMIDADE E
ABSORÇÃO
Estado dos grãos:
Seco em estufa : sem umidade alguma, 110ºC por 6 horas;
Seco ao ar : sem umidade superficial, só umidade interna
h% =
Absorção de água ( valor da porosidade)
Ph - Ps
Ps
x 100
dos grãos;
Saturado c/ superfície seca: sem umidade superficial,
interior saturado;
Saturado: com água livre na superfície.
Grau de Umidade h%
(José Freitas Jr.)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
(ITAMBÉ - Idércio.)

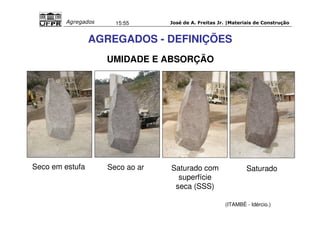

UMIDADE E ABSORÇÃO
Seco em estufa Seco ao ar Saturado com
superfície
seca (SSS)
Saturado
AGREGADOS - DEFINIÇÕES
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS - DEFINIÇÕES

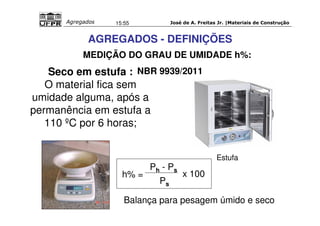

MEDIÇÃO DO GRAU DE UMIDADE h%:
Seco em estufa :
O material fica sem
NBR 9939/2011
umidade alguma, após a
permanência em estufa a
110 ºC por 6 horas;
Estufa
h% =
Ph - Ps x 100
Ps
Balança para pesagem úmido e seco
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS - DEFINIÇÕES

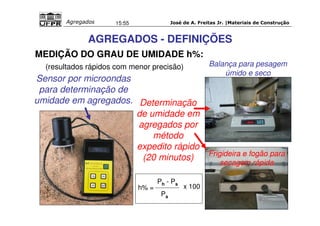

MEDIÇÃO DO GRAU DE UMIDADE h%:
(resultados rápidos com menor precisão)
Sensor por microondas
para determinação de
umidade em agregados. Determinação
de umidade em
agregados por
método
expedito rápido
(20 minutos)
Balança para pesagem
úmido e seco
Frigideira e fogão para
secagem rápida
h% =
Ph - Ps
Ps
x 100
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS - DEFINIÇÕES
Pedra britada
Areia Natural
Seixos rolados
TERMOS
• Fíler: material passante # nº 200 (0,075 mm)
• Agregado miúdo: material passante na # nº 4 (4,8 mm)
• Agregado graúdo: material retido # nº 4
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

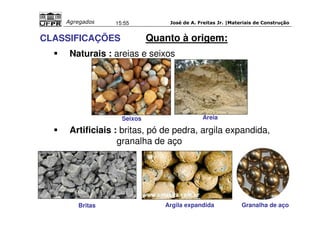

CLASSIFICAÇÕES Quanto à origem:
 Naturais : areias e seixos
Seixos Areia
 Artificiais : britas, pó de pedra, argila expandida,
granalha de aço
Britas Argila expandida Granalha de aço
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

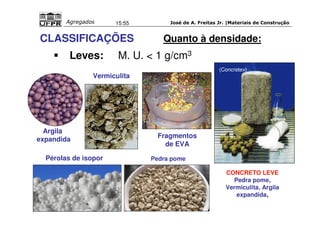

CLASSIFICAÇÕES Quanto à densidade:
 Leves: M. U.  1 g/cm3
Vermiculita
Argila
expandida
Pérolas de isopor
(Concretex)
CONCRETO LEVE
Pedra pome,
Vermiculita, Argila
expandida,
Fragmentos
de EVA
Pedra pome
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
CLASSIFICAÇÕES Quanto à densidade:

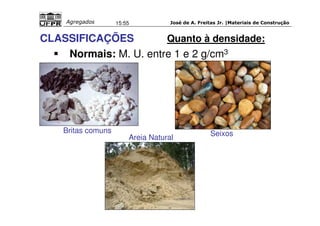

 Normais: M. U. entre 1 e 2 g/cm3
Britas comuns Seixos Areia Natural
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
CLASSIFICAÇÕES Quanto à densidade:

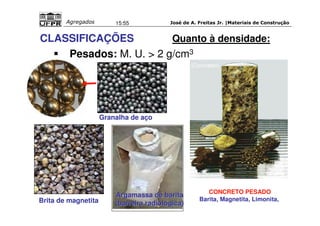

 Pesados: M. U.  2 g/cm3
Granalha de aço
Argamassa de barita
(barreira radiológica)
(Concretex)
CONCRETO PESADO
Brita de magnetita Barita, Magnetita, Limonita,
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

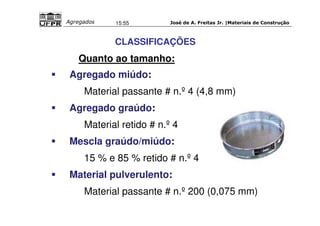

CLASSIFICAÇÕES
Quanto ao tamanho:
 Agregado miúdo:
Material passante # n.º 4 (4,8 mm)
 Agregado graúdo:
Material retido # n.º 4
 Mescla graúdo/miúdo:
15 % e 85 % retido # n.º 4
 Material pulverulento:
Material passante # n.º 200 (0,075 mm)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
CONCEITOS RELATIVOS AO PENEIRAMENTO:
• Material passante:
Até 15% da massa pode ficar retida na peneira
especificada. No mínimo 85% deve passar.
• Material retido:
Até 15% da massa pode passar na peneira
especificada. No mínimo 85% deve ficar retido.
NM 248/2003
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

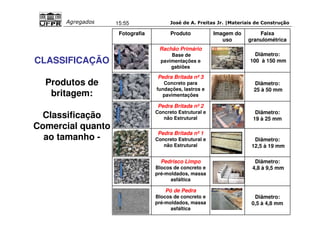

CLASSIFICAÇÃO
Produtos de
britagem:
Classificação
Comercial quanto
ao tamanho -
Fotografia Produto Imagem do
uso
Faixa
granulométrica
Rachão Primário
Base de
pavimentações e
gabiões
Diâmetro:
100 à 150 mm
Pedra Britada nº 3
Concreto para
fundações, lastros e
pavimentações
Diâmetro:
25 à 50 mm
Pedra Britada nº 2
Concreto Estrutural e
não Estrutural
Diâmetro:
19 à 25 mm
Pedra Britada nº 1
Concreto Estrutural e
não Estrutural
Diâmetro:
12,5 à 19 mm
Pedrisco Limpo
Blocos de concreto e
pré-moldados, massa
asfáltica
Diâmetro:
4,8 à 9,5 mm
Pó de Pedra
Blocos de concreto e
pré-moldados, massa
asfáltica
Diâmetro:
0,5 à 4,8 mm
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

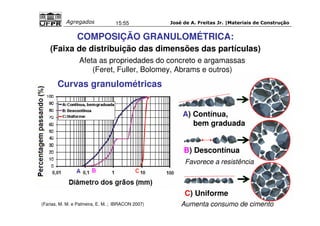

COMPOSIÇÃO GRANULOMÉTRICA:
(Faixa de distribuição das dimensões das partículas)
Afeta as propriedades do concreto e argamassas
(Feret, Fuller, Bolomey, Abrams e outros)
(Farias, M. M. e Palmeira, E. M. ; IBRACON 2007)
A) Contínua,
bem graduada
B) Descontínua
Favorece a resistência
C) Uniforme
Curvas granulométricas
Aumenta consumo de cimento
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

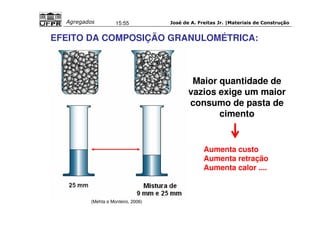

EFEITO DA COMPOSIÇÃO GRANULOMÉTRICA:
Maior quantidade de
vazios exige um maior
consumo de pasta de
cimento
(Mehta e Monteiro, 2006)
Aumenta custo
Aumenta retração
Aumenta calor ....
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
EFEITO DA COMPOSIÇÃO GRANULOMÉTRICA:

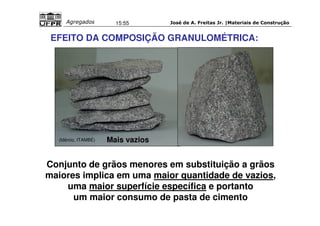

(Idércio, ITAMBÉ) Mais vazios
Conjunto de grãos menores em substituição a grãos
maiores implica em uma maior quantidade de vazios,
uma maior superfície específica e portanto
um maior consumo de pasta de cimento
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

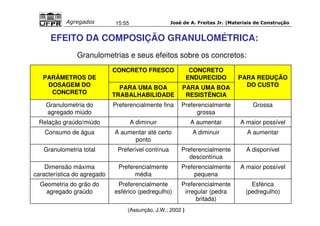

EFEITO DA COMPOSIÇÃO GRANULOMÉTRICA:
Granulometrias e seus efeitos sobre os concretos:
PARÂMETROS DE
DOSAGEM DO
CONCRETO
CONCRETO FRESCO CONCRETO
ENDURECIDO PARA REDUÇÃO
PARA UMA BOA DO CUSTO
TRABALHABILIDADE
PARA UMA BOA
RESISTÊNCIA
Granulometria do
agregado miúdo
Preferencialmente fina Preferencialmente
grossa
Grossa
Relação graúdo/miúdo A diminuir A aumentar A maior possível
Consumo de água A aumentar até certo
ponto
A diminuir A aumentar
Granulometria total Preferível contínua Preferencialmente
descontínua
A disponível
Dimensão máxima
característica do agregado
Preferencialmente
média
Preferencialmente
pequena
A maior possível
Geometria do grão do
agregado graúdo
Preferencialmente
esférico (pedregulho)
Preferencialmente
irregular (pedra
britada)
Esférica
(pedregulho)
(Assunção, J.W.; 2002 )
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

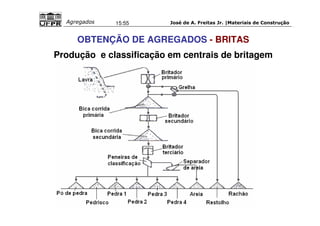

OBTENÇÃO DE AGREGADOS

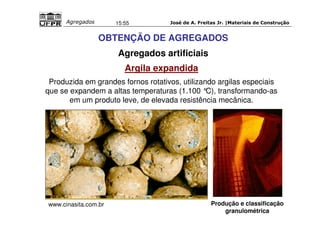

Agregados artificiais
Argila expandida
Produzida em grandes fornos rotativos, utilizando argilas especiais
que se expandem a altas temperaturas (1.100 °C), transformando-as
em um produto leve, de elevada resistência mecânica.
Produção e classificação
granulométrica
www.cinasita.com.br
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS

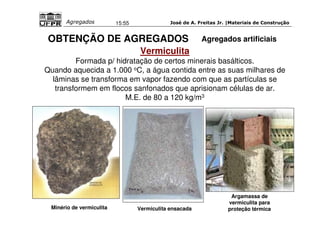

Vermiculita
Formada p/ hidratação de certos minerais basálticos.
Quando aquecida a 1.000 oC, a água contida entre as suas milhares de
lâminas se transforma em vapor fazendo com que as partículas se
transformem em flocos sanfonados que aprisionam células de ar.
M.E. de 80 a 120 kg/m3
Minério de vermiculita Vermiculita ensacada
Agregados artificiais
Argamassa de
vermiculita para
proteção térmica
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

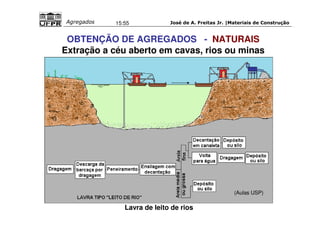

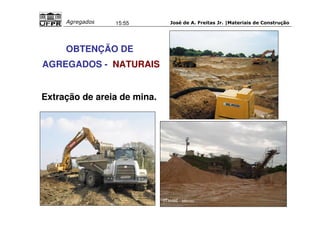

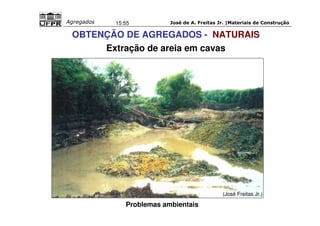

OBTENÇÃO DE AGREGADOS - NATURAIS

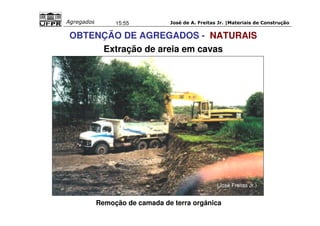

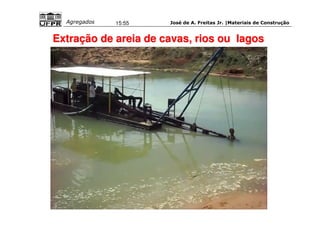

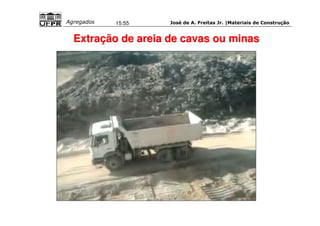

Extração a céu aberto em cavas, rios ou minas
Lavra de leito de rios
(Aulas USP)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Extração de areia de cavas, rios ou lagos
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE
AGREGADOS - NATURAIS
Extração de areia de mina.
(ITAMBÉ - Idércio)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Extração de areia de cavas ou minas
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - NATURAIS
Areia de origem marinha
Aplica-se processo de lavagem para
remover o sal (NaCl)
Não se utiliza em concreto armado
devido ao ataque às armaduras.
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - NATURAIS
Extração de areia em cavas.
Aspecto geral
(José Freitas Jr.)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - NATURAIS
Extração de areia em cavas
(José Freitas Jr.)
Remoção de camada de terra orgânica
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - NATURAIS
(José Freitas Jr.)

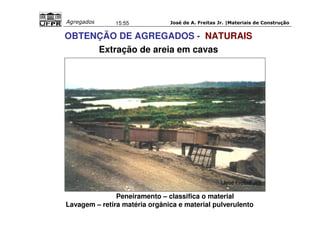

Extração de areia em cavas

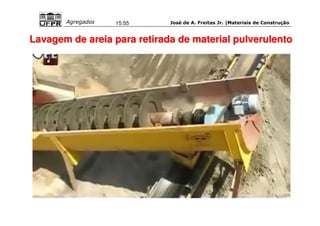

Peneiramento – classifica o material
Lavagem – retira matéria orgânica e material pulverulento
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - NATURAIS
Extração de areia em cavas
Problemas ambientais
(José Freitas Jr.)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
Extração em pedreiras

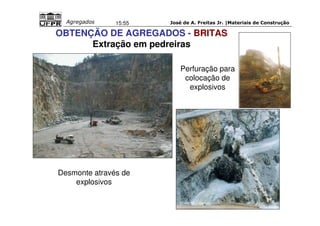

Desmonte através de
explosivos
Perfuração para
colocação de
explosivos
(ITAMBÉ - Idércio)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
Extração em pedreiras

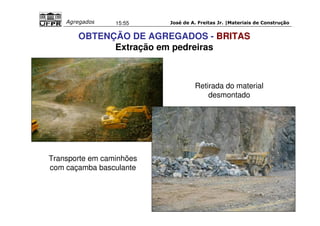

Transporte em caminhões
com caçamba basculante
Retirada do material
desmontado
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

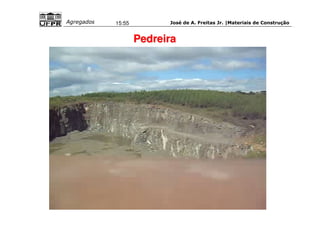

Pedreira
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
Produção e classificação em centrais de britagem
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS

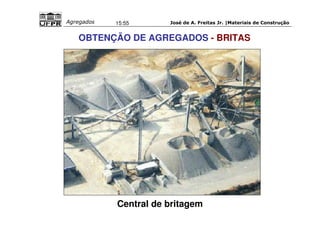

Central de britagem
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
Britador primário – de mandíbulas
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Britador de mandíbulas
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
METSO

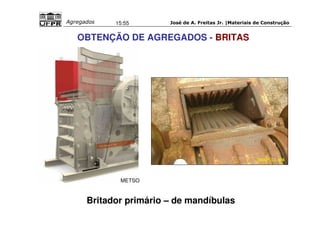

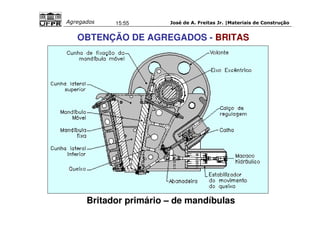

Britador primário – de mandíbulas
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
Britadores
(José Freitas Jr.)

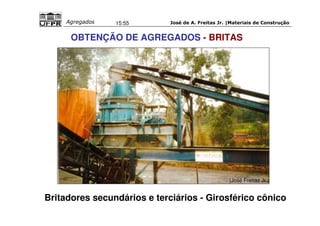

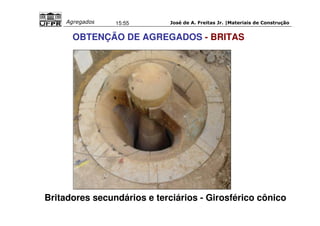

Britadores secundários e terciários - Girosférico cônico
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
Britadores secundários e terciários - Girosférico cônico
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
Britadores secundários e terciários - Girosférico cônico
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS

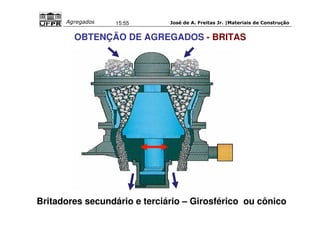

Britadores secundário e terciário – Girosférico ou cônico
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
OBTENÇÃO DE AGREGADOS - BRITAS
METSO

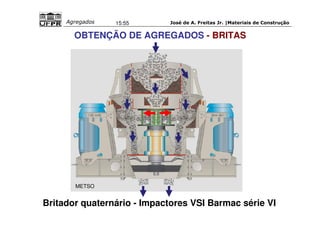

Britador quaternário - Impactores VSI Barmac série VI
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Britadores
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

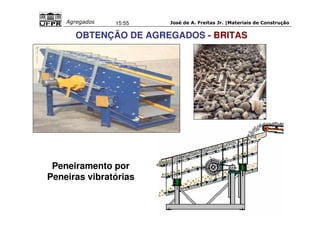

OBTENÇÃO DE AGREGADOS - BRITAS

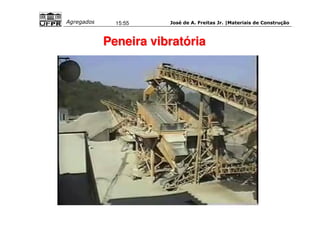

Peneiramento por
Peneiras vibratórias
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Peneira vibratória
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Métodos indiretos p/
avaliar o tamanho das
partículas
Turbidímetro Wagner
Tempo de
sedimentação
MATERIAL PULVERULENTO
Partículas inferiores a 0,075 mm
Estudo granulométrico impossível por meio de peneiras
Altíssima superfície específica
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

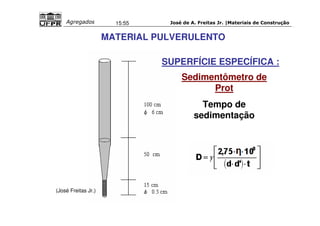

MATERIAL PULVERULENTO
Sedimentômetro de
Prot
Tempo de
sedimentação
(José Freitas Jr.)
SUPERFÍCIE ESPECÍFICA :
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

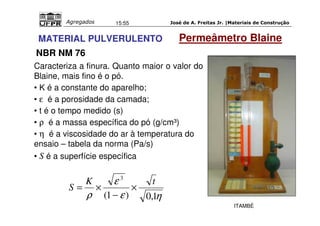

MATERIAL PULVERULENTO Permeâmetro Blaine
NBR NM 76
Caracteriza a finura. Quanto maior o valor do
Blaine, mais fino é o pó.
• K é a constante do aparelho;
• e é a porosidade da camada;
• t é o tempo medido (s)
• r é a massa específica do pó (g/cm³)
• h é a viscosidade do ar à temperatura do
ensaio – tabela da norma (Pa/s)
• S é a superfície específica
3 K t
e
S ×
r (1 ) 0,1
e h
−
= ×
ITAMBÉ
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

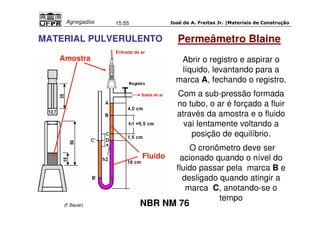

Permeâmetro Blaine
Abrir o registro e aspirar o
líquido, levantando para a
marca A, fechando o registro.
Com a sub-pressão formada
no tubo, o ar é forçado a fluir
através da amostra e o fluido
vai lentamente voltando a
posição de equilíbrio.
O cronômetro deve ser
acionado quando o nível do
fluido passar pela marca B e
desligado quando atingir a
marca C, anotando-se o
tempo
MATERIAL PULVERULENTO
Entrada de ar
NBR NM 76
Amostra
Fluido
(F.Bauer)
José de A. Freitas Jr. |Materiais Agregados de Construção

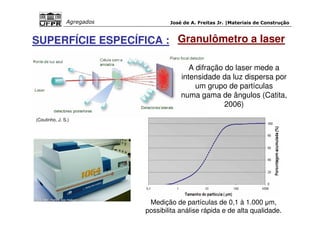

SUPERFÍCIE ESPECÍFICA : Granulômetro a laser
A difração do laser mede a
intensidade da luz dispersa por
um grupo de partículas
numa gama de ângulos (Catita,
2006)
(Coutinho, J. S.)
Medição de partículas de 0,1 à 1.000 μm,
possibilita análise rápida e de alta qualidade.
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

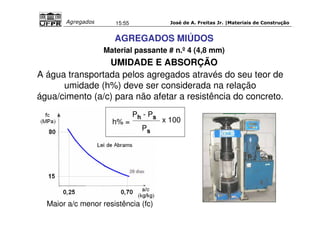

AGREGADOS MIÚDOS
Material passante # n.º 4 (4,8 mm)
UMIDADE E ABSORÇÃO
A água transportada pelos agregados através do seu teor de
umidade (h%) deve ser considerada na relação
água/cimento (a/c) para não afetar a resistência do concreto.
h% =
Ph - Ps x 100
Ps
Maior a/c menor resistência (fc)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

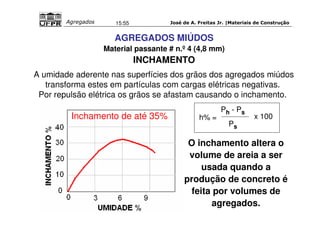

AGREGADOS MIÚDOS
Material passante # n.º 4 (4,8 mm)
A umidade aderente nas superfícies dos grãos dos agregados miúdos
transforma estes em partículas com cargas elétricas negativas.
Por repulsão elétrica os grãos se afastam causando o inchamento.
Inchamento de até 35%
Ph - Ps
Ps
O inchamento altera o
volume de areia a ser
usada quando a
produção de concreto é
feita por volumes de
agregados.
INCHAMENTO
h% = x 100
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS MIÚDOS UMIDADE
Central produtora de concreto por massas:
Silos de cimento
Balança de cimento
Sensor de umidade (por
microondas) para compensação
automática da água
Silos de agregados
Balança de agregados
Balança
Silo
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

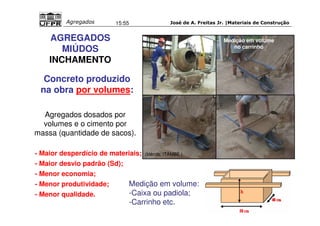

Medição em volume
no carrinho
(Idércio, ITAMBÉ )
- Maior desperdício de materiais;
- Maior desvio padrão (Sd);
- Menor economia;
- Menor produtividade;
- Menor qualidade.
Medição em volume:
-Caixa ou padiola;
-Carrinho etc.
AGREGADOS
MIÚDOS
INCHAMENTO
Concreto produzido
na obra por volumes:
Agregados dosados por
volumes e o cimento por
massa (quantidade de sacos).
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

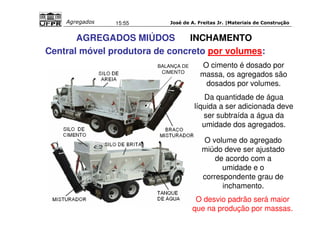

AGREGADOS MIÚDOS INCHAMENTO
Central móvel produtora de concreto por volumes:
BALANÇA DE
CIMENTO
O cimento é dosado por
massa, os agregados são
dosados por volumes.
Da quantidade de água
líquida a ser adicionada deve
ser subtraída a água da
umidade dos agregados.
O volume do agregado
miúdo deve ser ajustado
de acordo com a
umidade e o
correspondente grau de
inchamento.
O desvio padrão será maior
que na produção por massas.
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
CONCRETO PRODUZIDO NA OBRA
QUALIDADE !
Controle dos volumes
dos agregados !
Controle do
Volume de água !
Controle de impurezas !
•Controle dos volumes dos agregados ?
•Umidade dos agregados ?
•Controle do volume de água ?
fck obtido ????
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

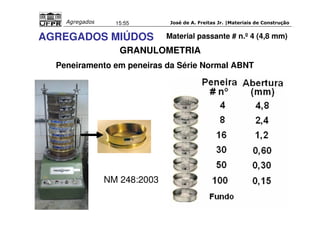

Material passante # n.º 4 (4,8 mm)
AGREGADOS MIÚDOS
GRANULOMETRIA
Peneiramento em peneiras da Série Normal ABNT
NM 248:2003
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS MIÚDOS Material passante # n.º 4 (4,8 mm)
(Joana S. Coutinho)
(Joana S. Coutinho)
GRANULOMETRIA

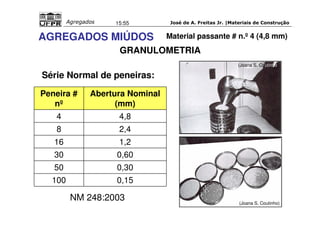

Série Normal de peneiras:
Peneira #
nº
Abertura Nominal
(mm)
4 4,8
8 2,4
16 1,2
30 0,60
50 0,30
100 0,15
NM 248:2003
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

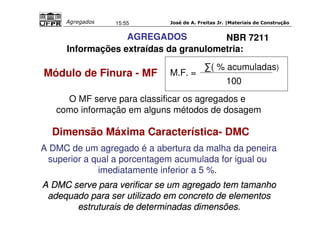

AGREGADOS
NBR 7211
Informações extraídas da granulometria:
Módulo de Finura - MF
M.F. =
( % acumuladas)
100
O MF serve para classificar os agregados e
como informação em alguns métodos de dosagem
Dimensão Máxima Característica- DMC
A DMC de um agregado é a abertura da malha da peneira
superior a qual a porcentagem acumulada for igual ou
imediatamente inferior a 5 %.
A DMC serve para veriiffiicar se um agregado ttem ttamanho
adequado para ser uttiilliizado em concretto de ellementtos
esttrutturaiis de dettermiinadas diimensões..
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS

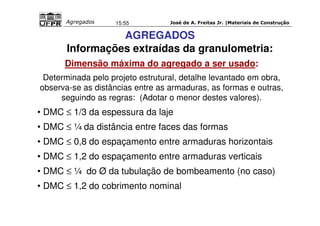

Informações extraídas da granulometria:
Dimensão máxima do agregado a ser usado:
Determinada pelo projeto estrutural, detalhe levantado em obra,
observa-se as distâncias entre as armaduras, as formas e outras,
seguindo as regras: (Adotar o menor destes valores).
• DMC £ 1/3 da espessura da laje
• DMC £ ¼ da distância entre faces das formas
• DMC £ 0,8 do espaçamento entre armaduras horizontais
• DMC £ 1,2 do espaçamento entre armaduras verticais
• DMC £ ¼ do Ø da tubulação de bombeamento (no caso)
• DMC £ 1,2 do cobrimento nominal
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

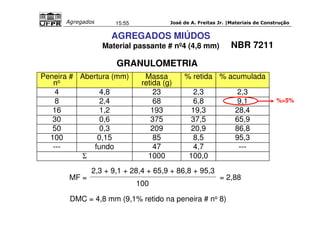

Peneira #
MF =
AGREGADOS MIÚDOS
Material passante # nº4 (4,8 mm)
GRANULOMETRIA
2,3 + 9,1 + 28,4 + 65,9 + 86,8 + 95,3
100
= 2,88
DMC = 4,8 mm (9,1% retido na peneira # no 8)
no
Abertura (mm) Massa
retida (g)
% retida % acumulada
4 4,8 23 2,3 2,3
8 2,4 68 6,8 9,1
16 1,2 193 19,3 28,4
30 0,6 375 37,5 65,9
50 0,3 209 20,9 86,8
100 0,15 85 8,5 95,3
--- fundo 47 4,7 ---
 1000 100,0
%5%
NBR 7211
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

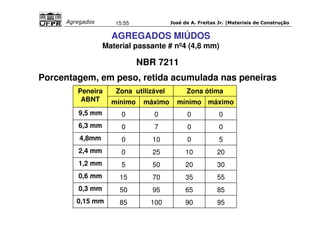

AGREGADOS MIÚDOS
Material passante # nº4 (4,8 mm)
NBR 7211
Porcentagem, em peso, retida acumulada nas peneiras
Peneira
ABNT
Zona utilizável Zona ótima
mínimo máximo mínimo máximo
9,5 mm 0 0 0 0
6,3 mm 0 7 0 0
4,8mm 0 10 0 5
2,4 mm 0 25 10 20
1,2 mm 5 50 20 30
0,6 mm 15 70 35 55
0,3 mm 50 95 65 85
0,15 mm 85 100 90 95
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

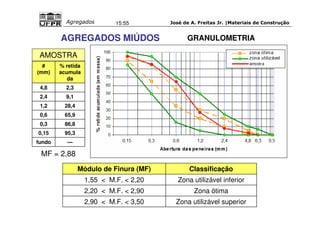

AGREGADOS MIÚDOS GRANULOMETRIA
AMOSTRA
% retida
acumula
Módulo de Finura (MF) Classificação
1,55  M.F.  2,20 Zona utilizável inferior
2,20  M.F.  2,90 Zona ótima
2,90  M.F.  3,50 Zona utilizável superior
da
#
(mm)
4,8 2,3
2,4 9,1
1,2 28,4
0,6 65,9
0,3 86,8
0,15 95,3
fundo ---
MF = 2,88
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

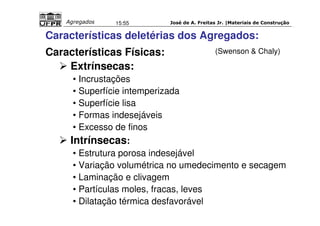

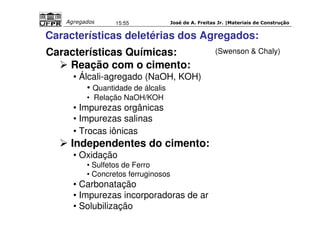

Características deletérias dos Agregados:
Características Físicas:
 Extrínsecas:
• Incrustações
• Superfície intemperizada
• Superfície lisa
• Formas indesejáveis
• Excesso de finos
 Intrínsecas:
(Swenson  Chaly)
• Estrutura porosa indesejável
• Variação volumétrica no umedecimento e secagem
• Laminação e clivagem
• Partículas moles, fracas, leves
• Dilatação térmica desfavorável
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Características deletérias dos Agregados:
Características Químicas:
 Reação com o cimento:
• Álcali-agregado (NaOH, KOH)
• Quantidade de álcalis
• Relação NaOH/KOH
• Impurezas orgânicas
• Impurezas salinas
• Trocas iônicas
 Independentes do cimento:
• Oxidação
• Sulfetos de Ferro
• Concretos ferruginosos
• Carbonatação
• Impurezas incorporadoras de ar
• Solubilização
(Swenson  Chaly)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

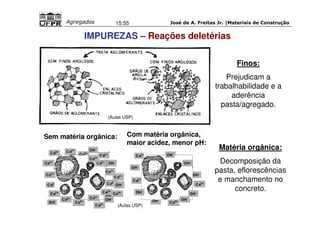

IMPUREZAS – Reações deletérias
Finos:
Prejudicam a
trabalhabilidade e a
aderência
pasta/agregado.
Matéria orgânica:
Decomposição da
pasta, eflorescências
e manchamento no
concreto.
(Aulas USP)
Sem matéria orgânica: Com matéria orgânica,
maior acidez, menor pH:
(Aulas USP)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Causam decomposição da pasta, eflorescências e manchamento
no concreto. Podem interferir na hidratação do cimento (podendo até
inibir a hidratação). Ocorre freqüentemente em areias de naturais
100 ppm
200 ppm
300 ppm
400 ppm
500 ppm
MATERIAL COMPONENTE
IMPUREZAS – Reações deletérias

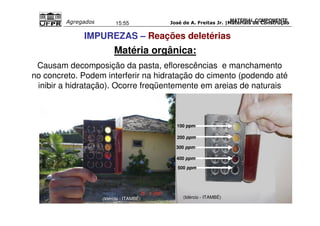

Matéria orgânica:
(Idércio - ITAMBÉ) (Idércio - ITAMBÉ)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
IMPUREZAS – Reações deletérias

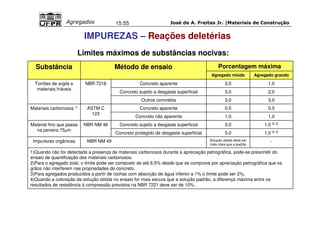

Limites máximos de substâncias nocivas:
Substância Método de ensaio Porcentagem máxima
Agregado miúdo Agregado graúdo
Torrões de argila e
materiais friáveis
NBR 7218 Concreto aparente 3,0 1,0
Concreto sujeito a desgaste superficial 3,0 2,0
Outros concretos 3,0 3,0
Materiais carbonosos 1) ASTM C
123
Concreto aparente 0,5 0,5
Concreto não aparente 1,0 1,0
Material fino que passa
na peneira 75μm
NBR NM 46 Concreto sujeito a desgaste superficial 3,0 1,0 2) 3)
Concreto protegido de desgaste superficial 5,0 1,0 2) 3)
Impurezas orgânicas NBR NM 49 Solução obtida deve ser
mais clara que a padrão
-
1)Quando não for detectada a presença de materiais carbonosos durante a apreciação petrográfica, pode-se prescindir do
ensaio de quantificação dos materiais carbonosos.
2)Para o agregado total, o limite pode ser composto de até 6,5% desde que se comprove por apreciação petrográfica que os
grãos não interferem nas propriedades do concreto.
3)Para agregados produzidos a partir de rochas com absorção de água inferior a 1% o limite pode ser 2%.
4)Quando a coloração da solução obtida no ensaio for mais escura que a solução padrão, a diferença máxima entre os
resultados de resistência à compressão previstos na NBR 7221 deve ser de 10%.
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
IMPUREZAS – Reações deletérias
Limites máximos para: expansão devida a RAA, teor
de cloretos e sulfatos presentes nos agregados
Determinação Método de ensaio Limites
Reatividade
álcali-agregado
ASTM C 1260 Expansão máxima de 0,10% aos 14 dias de cura
agressiva
NBR 9773 1) Expansão máxima de 0,05% aos 3 meses
Teor de Cloretos 2)
NBR 9917
NBR 14832 3)
Expansão máxima de 0,05% aos 6 meses
0,2% concreto simples
0,1% concreto armado
0,01% concreto protendido
Teor de sulfatos 4) NBR 9917 0,1%
1)Ensaio Facultativo.
2)Agregados que excedam os limites podem ser utilizados em concreto, desde que o teor total trazido por todos os
componentes, verificado pela NBR 14382 ou ASTM C 1218, não exceda os limites: 0,06% para concreto protendido, 0,15%
para concreto armado exposto a cloretos, 0,40% para concreto armado em condições não severas e 0,30% para outros
tipos de construção em concreto armado.
3)Método para determinação de cloretos em clínquer e cimento Portland, pode ser utilizado para agregados.
4)Agregados que excedam o limite podem ser utilizados em concreto, desde que o teor total trazido pelos demais
componentes não exceda 0,2% ou que fique comprovado que o uso de cimento Portland resistente à sulfatos, conforme
NBR 5737.
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
REAÇÕES DELETÉRIAS Reações álcali-agregado
(reação expansiva – desagrega o concreto)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

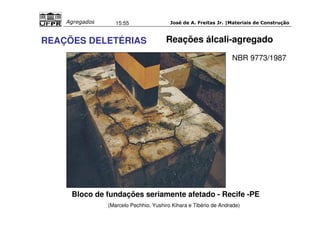

Reações álcali-agregado
REAÇÕES DELETÉRIAS
NBR 9773/1987
Bloco de fundações seriamente afetado - Recife -PE
(Marcelo Pechhio, Yushiro Kihara e Tibério de Andrade)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

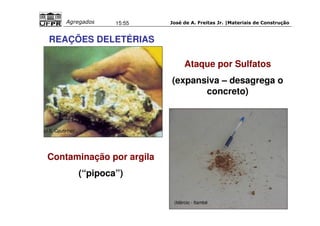

Ataque por Sulfatos
(expansiva – desagrega o
concreto)
REAÇÕES DELETÉRIAS
Contaminação por argila
(“pipoca”)
(J.S. Coutinho)
(Idércio - Itambé
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

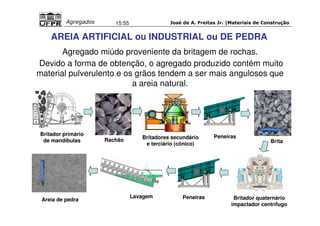

AREIA ARTIFICIAL ou INDUSTRIAL ou DE PEDRA
Agregado miúdo proveniente da britagem de rochas.
Devido a forma de obtenção, o agregado produzido contém muito
material pulverulento e os grãos tendem a ser mais angulosos que
a areia natural.
Britador primário
de mandíbulas
Britadores secundário
e terciário (cônico)
Peneiras
Brita
Areia de pedra
Lavagem
Rachão
Britador quaternário
impactador centrífugo
Peneiras
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AREIA ARTIFICIAL ou INDUSTRIAL ou DE PEDRA
Principalmente devido ao impacto ambiental da extração
de areia natural, cada vez mais, os areais se afastam dos
centros consumidores e o transporte, em muitos casos,
tem um custo maior que o próprio material.
Nas regiões metropolitanas do Rio de Janeiro e São Paulo
a distância média chega hoje a mais de 100 km.
Para otimização de custo e do traço da dosagem, as
principais usinas de concreto da região de Curitiba já
utilizam ½ de areia natural e ½ de areia artificial nos seus
concretos.
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AREIA ARTIFICIAL ou INDUSTRIAL ou DE PEDRA

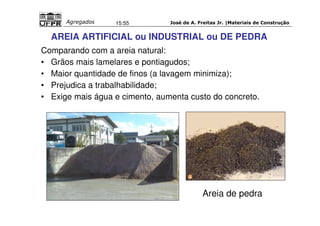

Comparando com a areia natural:
• Grãos mais lamelares e pontiagudos;
• Maior quantidade de finos (a lavagem minimiza);
• Prejudica a trabalhabilidade;
• Exige mais água e cimento, aumenta custo do concreto.
Areia de pedra
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AREIA ARTIFICIAL ou INDUSTRIAL ou DE PEDRA

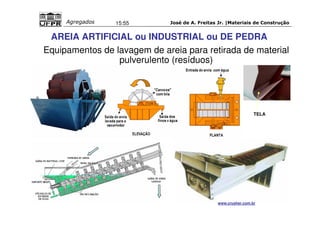

Equipamentos de lavagem de areia para retirada de material
www.crusher.com.br
pulverulento (resíduos)
TELA
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

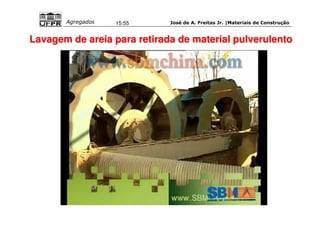

Lavagem de areia para retirada de material pulverulento
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Lavagem de areia para retirada de material pulverulento
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

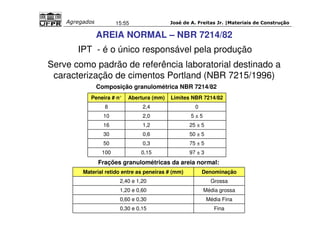

AREIA NORMAL – NBR 7214/82
IPT - é o único responsável pela produção
Serve como padrão de referência laboratorial destinado a
caracterização de cimentos Portland (NBR 7215/1996)
Composição granulométrica NBR 7214/82
Peneira # n° Abertura (mm) Limites NBR 7214/82
8 2,4 0
10 2,0 5 ± 5
16 1,2 25 ± 5
30 0,6 50 ± 5
50 0,3 75 ± 5
100 0,15 97 ± 3
Frações granulométricas da areia normal:
Material retido entre as peneiras # (mm) Denominação
2,40 e 1,20 Grossa
1,20 e 0,60 Média grossa
0,60 e 0,30 Média Fina
0,30 e 0,15 Fina
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AREIA NORMAL – NBR 7214/82
IPT - é o único responsável pela produção
Serve como padrão de referência laboratorial destinado a
caracterização de cimentos Portland (NBR 7215/1996)

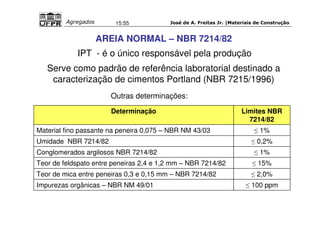

Outras determinações:
Determinação Limites NBR
7214/82
Material fino passante na peneira 0,075 – NBR NM 43/03  1%
Umidade NBR 7214/82  0,2%
Conglomerados argilosos NBR 7214/82  1%
Teor de feldspato entre peneiras 2,4 e 1,2 mm – NBR 7214/82  15%
Teor de mica entre peneiras 0,3 e 0,15 mm – NBR 7214/82  2,0%
Impurezas orgânicas – NBR NM 49/01  100 ppm
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

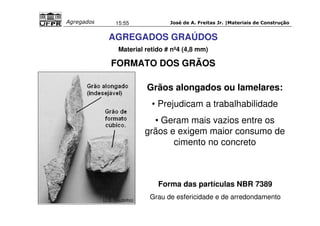

AGREGADOS GRAÚDOS
Material retido # nº4 (4,8 mm)
FORMATO DOS GRÃOS
Grãos alongados ou lamelares:
• Prejudicam a trabalhabilidade
• Geram mais vazios entre os
grãos e exigem maior consumo de
cimento no concreto
Forma das partículas NBR 7389
Grau de esfericidade e de arredondamento (J.S. Coutinho)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)

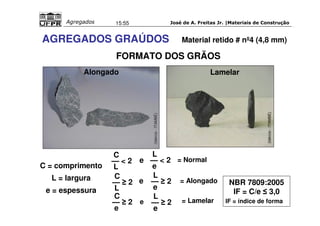

FORMATO DOS GRÃOS
Alongado Lamelar
(Idércio - ITAMBÉ)
(Idércio - ITAMBÉ)
C = comprimento
L = largura
e = espessura
e
= Normal
= Alongado
e
L—
e = Lamelar
 2
e
C—
 2
L
C—
 2
e
L—
 2
e
C—
 2
L
L—
 2
e
NBR 7809:2005
IF = C/e  3,0
IF = índice de forma
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)
FORMATO DOS GRÃOS

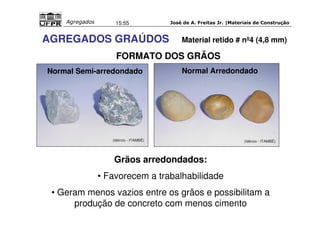

Normal Semi-arredondado Normal Arredondado
(Idércio - ITAMBÉ)
(Idércio - ITAMBÉ)
Grãos arredondados:
• Favorecem a trabalhabilidade
• Geram menos vazios entre os grãos e possibilitam a
produção de concreto com menos cimento
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
MATÉRIA-PRIMA
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)
FORMATO DOS GRÃOS

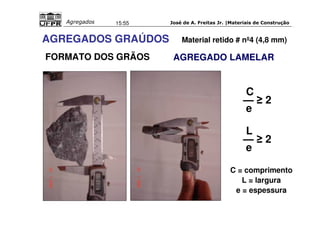

AGREGADO LAMELAR
C
—  2
e
L—
 2
e
C = comprimento
L = largura
e = espessura
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
MATÉRIA-PRIMA
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)
FORMATO DOS GRÃOS

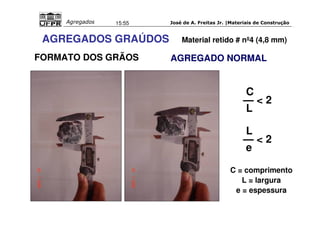

AGREGADO NORMAL
C
—  2
L
L—
 2
e
C = comprimento
L = largura
e = espessura
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
MATÉRIA-PRIMA
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)
FORMATO DOS GRÃOS

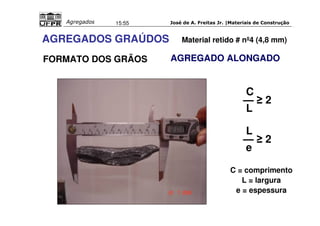

AGREGADO ALONGADO
C
—  2
L
L—
 2
e
C = comprimento
L = largura
e = espessura
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

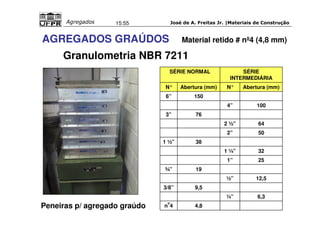

AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)
Granulometria NBR 7211
SÉRIE NORMAL SÉRIE
INTERMEDIÁRIA
N° Abertura (mm) N° Abertura (mm)
6” 150
4” 100
3” 76
2 ½” 64
2” 50
1 ½” 38
1 ¼” 32
1” 25
¾” 19
½” 12,5
3/8” 9,5
¼” 6,3
no4 4,8

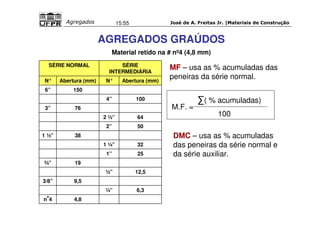

Peneiras p/ agregado graúdo
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)

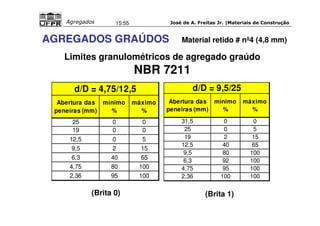

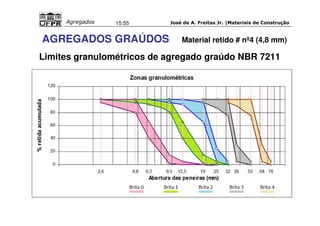

Limites granulométricos de agregado graúdo
NBR 7211
d/D = 4,75/12,5
Abertura das
peneiras (mm)
mínimo
%
máximo
%
25 0 0
19 0 0
12,5 0 5
9,5 2 15
6,3 40 65
4,75 80 100
2,36 95 100
d/D = 9,5/25
Abertura das
peneiras (mm)
mínimo
%
máximo
%
31,5 0 0
25 0 5
19 2 15
12,5 40 65
9,5 80 100
6,3 92 100
4,75 95 100
2,36 100 100
(Brita 0) (Brita 1)
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)

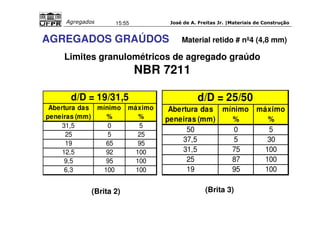

Limites granulométricos de agregado graúdo
NBR 7211
d/D = 19/31,5
d/D = 25/50
(Brita 2) (Brita 3)
Abertura das
peneiras (mm)
mínimo
%
máximo
%
31,5 0 5
25 5 25
19 65 95
12,5 92 100
9,5 95 100
6,3 100 100
Abertura das
peneiras (mm)
mínimo
%
máximo
%
50 0 5
37,5 5 30
31,5 75 100
25 87 100
19 95 100
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)
Limites granulométricos de agregado graúdo
NBR 7211
d/D = 37,5/75
Abertura das
peneiras (mm)
mínimo
(Brita 4)
%
máximo
%
75 0 5
63 5 30
50 75 100
37,5 90 100
31,5 95 100
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm)
Limites granulométricos de agregado graúdo NBR 7211
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS
Material retido na # nº4 (4,8 mm)
MF – usa as % acumuladas das
peneiras da série normal.
DMC – usa as % acumuladas
das peneiras da série normal e
da série auxiliar.
SÉRIE NORMAL SÉRIE
INTERMEDIÁRIA
N° Abertura (mm) N° Abertura (mm)
6” 150
4” 100
3” 76
2 ½” 64
2” 50
1 ½” 38
1 ¼” 32
1” 25
¾” 19
½” 12,5
3/8” 9,5
¼” 6,3
no4 4,8
( % acumuladas)
100
M.F. =
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS Material retido na # nº4 (4,8 mm)

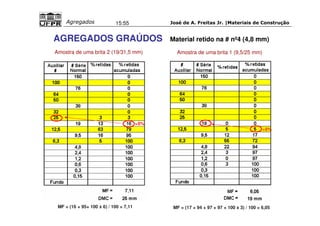

Amostra de uma brita 2 (19/31,5 mm) Amostra de uma brita 1 (9,5/25 mm)
5%
5%
MF = (16 + 95+ 100 x 6) / 100 = 7,11 MF = (17 + 94 + 97 + 97 + 100 x 3) / 100 = 6,05
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS
Material retido na # nº4 (4,8 mm)

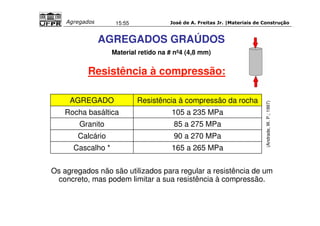

Resistência à compressão:
(Andrade, W. P.; 1997)
AGREGADO Resistência à compressão da rocha
Rocha basáltica 105 a 235 MPa
Granito 85 a 275 MPa
Calcário 90 a 270 MPa
Cascalho * 165 a 265 MPa
Os agregados não são utilizados para regular a resistência de um
concreto, mas podem limitar a sua resistência à compressão.
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS
Material retido na # nº4 (4,8 mm)

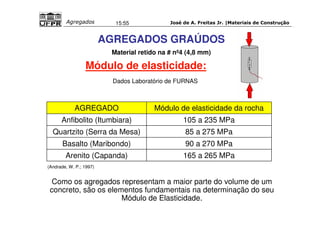

Módulo de elasticidade:
Dados Laboratório de FURNAS
AGREGADO Módulo de elasticidade da rocha
Anfibolito (Itumbiara) 105 a 235 MPa
Quartzito (Serra da Mesa) 85 a 275 MPa
Basalto (Maribondo) 90 a 270 MPa
Arenito (Capanda) 165 a 265 MPa
(Andrade, W. P.; 1997)
Como os agregados representam a maior parte do volume de um
concreto, são os elementos fundamentais na determinação do seu
Módulo de Elasticidade.
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS GRAÚDOS
Material retido na # nº4 (4,8 mm)

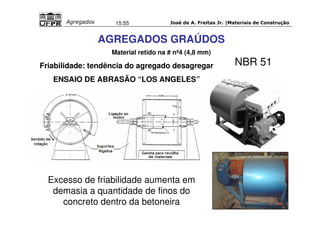

Friabilidade: tendência do agregado desagregar
ENSAIO DE ABRASÃO “LOS ANGELES”
Excesso de friabilidade aumenta em
demasia a quantidade de finos do
concreto dentro da betoneira
NBR 51
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
AGREGADOS
GRAÚDOS

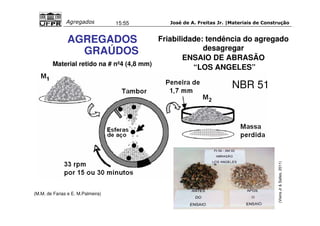

Material retido na # nº4 (4,8 mm)
(M.M. de Farias e E. M.Palmeira)
Friabilidade: tendência do agregado
desagregar
ENSAIO DE ABRASÃO
“LOS ANGELES”
(Vieira Jr  Salles, 2011)
NBR 51
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

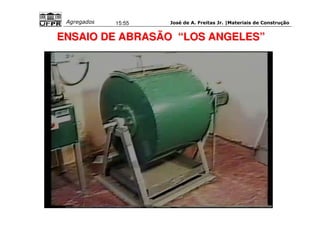

ENSAIO DE ABRASÃO ““LOS ANGELES””
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção

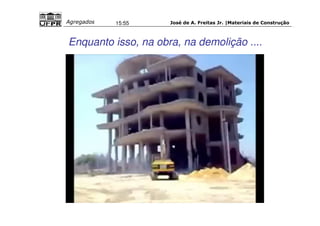

Enquanto isso, na obra, na demolição ....
José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção
Materiais de Construção
AGREGADOS

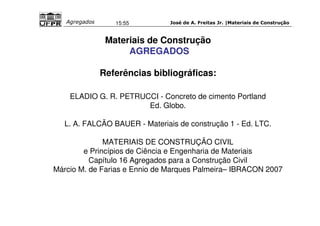

Referências bibliográficas:
ELADIO G. R. PETRUCCI - Concreto de cimento Portland
Ed. Globo.
L. A. FALCÃO BAUER - Materiais de construção 1 - Ed. LTC.
MATERIAIS DE CONSTRUÇÃO CIVIL
e Princípios de Ciência e Engenharia de Materiais
Capítulo 16 Agregados para a Construção Civil
Márcio M. de Farias e Ennio de Marques Palmeira– IBRACON 2007

Mais conteúdo relacionado

Mais procurados

Aula - Aglomerantes.pdf
Aula - Aglomerantes.pdfAula - Aglomerantes.pdf
Aula - Aglomerantes.pdf
rodrigo428042

Ensaio de granulometria
Ensaio de granulometriaEnsaio de granulometria
Ensaio de granulometria
Ezequiel Borges

Materiais aglomerantes, agregados e adições minerais.pptx
Materiais aglomerantes, agregados e adições minerais.pptxMateriais aglomerantes, agregados e adições minerais.pptx
Materiais aglomerantes, agregados e adições minerais.pptx
Cleisianne Barbosa

Dosagem de concreto
Dosagem de concretoDosagem de concreto
Dosagem de concreto
Adriano Facchi

Aula 01 - Introdução aos materiais de construção...pptx
Aula 01 - Introdução aos materiais de construção...pptxAula 01 - Introdução aos materiais de construção...pptx
Aula 01 - Introdução aos materiais de construção...pptx
joelsonvidalvidal

1º lista de exercício avaliativo sobre cimento e aglomerantes
1º lista de exercício avaliativo sobre cimento e aglomerantes1º lista de exercício avaliativo sobre cimento e aglomerantes
1º lista de exercício avaliativo sobre cimento e aglomerantes
profNICODEMOS

Aulas de concreto armado
Aulas de concreto armadoAulas de concreto armado
Aulas de concreto armado
Luciana Paixão Arquitetura

Fundações diretas rasas
Fundações diretas rasasFundações diretas rasas
Fundações diretas rasas
Ivandete de Oliveira

Alvenaria
AlvenariaAlvenaria
Alvenaria
charlessousa192

Aula 10 estado fresco do concreto
Aula 10   estado fresco do concretoAula 10   estado fresco do concreto
Aula 10 estado fresco do concreto
Fábio Souza

Aula materiais de construção aula 1 (1)
Aula materiais de construção aula 1 (1)Aula materiais de construção aula 1 (1)
Aula materiais de construção aula 1 (1)
Larissa Freire

Aula mc-05--agregados - prof aline
Aula mc-05--agregados - prof alineAula mc-05--agregados - prof aline
Aula mc-05--agregados - prof aline
Lailson Ancelmo

Relatorio de plasticidade
Relatorio de plasticidadeRelatorio de plasticidade
Relatorio de plasticidade
Rayllane Santos

Aglomerantes (argila, asfalto, cal e gesso)
Aglomerantes (argila, asfalto, cal e gesso)Aglomerantes (argila, asfalto, cal e gesso)
Aglomerantes (argila, asfalto, cal e gesso)
David Grubba

Aglomerantes
AglomerantesAglomerantes
Aglomerantes
hadahuay

Aula sobre Agregados (1).pptx
Aula sobre Agregados (1).pptxAula sobre Agregados (1).pptx
Aula sobre Agregados (1).pptx
WanessaMorais8

Mecânicas dos Solos (exercícios)
Mecânicas dos Solos (exercícios)Mecânicas dos Solos (exercícios)
Mecânicas dos Solos (exercícios)
Danilo Max

Compactacao
CompactacaoCompactacao
Compactacao
Samuel Nolasco

Aula Agregados 1
Aula Agregados 1Aula Agregados 1
Aula Agregados 1
guestd71d29

Ensaios granulometria, inchamento, densidade
Ensaios granulometria, inchamento, densidadeEnsaios granulometria, inchamento, densidade
Ensaios granulometria, inchamento, densidade
Anderson Carvalho


Mais procurados (20)

Aula - Aglomerantes.pdf
Aula - Aglomerantes.pdfAula - Aglomerantes.pdf
Aula - Aglomerantes.pdf

Ensaio de granulometria
Ensaio de granulometriaEnsaio de granulometria
Ensaio de granulometria

Materiais aglomerantes, agregados e adições minerais.pptx
Materiais aglomerantes, agregados e adições minerais.pptxMateriais aglomerantes, agregados e adições minerais.pptx
Materiais aglomerantes, agregados e adições minerais.pptx

Dosagem de concreto
Dosagem de concretoDosagem de concreto
Dosagem de concreto

Aula 01 - Introdução aos materiais de construção...pptx
Aula 01 - Introdução aos materiais de construção...pptxAula 01 - Introdução aos materiais de construção...pptx
Aula 01 - Introdução aos materiais de construção...pptx

1º lista de exercício avaliativo sobre cimento e aglomerantes
1º lista de exercício avaliativo sobre cimento e aglomerantes1º lista de exercício avaliativo sobre cimento e aglomerantes
1º lista de exercício avaliativo sobre cimento e aglomerantes

Aulas de concreto armado
Aulas de concreto armadoAulas de concreto armado
Aulas de concreto armado

Fundações diretas rasas
Fundações diretas rasasFundações diretas rasas
Fundações diretas rasas

Alvenaria
AlvenariaAlvenaria
Alvenaria

Aula 10 estado fresco do concreto
Aula 10   estado fresco do concretoAula 10   estado fresco do concreto
Aula 10 estado fresco do concreto

Aula materiais de construção aula 1 (1)
Aula materiais de construção aula 1 (1)Aula materiais de construção aula 1 (1)
Aula materiais de construção aula 1 (1)

Aula mc-05--agregados - prof aline
Aula mc-05--agregados - prof alineAula mc-05--agregados - prof aline
Aula mc-05--agregados - prof aline

Relatorio de plasticidade
Relatorio de plasticidadeRelatorio de plasticidade
Relatorio de plasticidade

Aglomerantes (argila, asfalto, cal e gesso)
Aglomerantes (argila, asfalto, cal e gesso)Aglomerantes (argila, asfalto, cal e gesso)
Aglomerantes (argila, asfalto, cal e gesso)

Aglomerantes
AglomerantesAglomerantes
Aglomerantes

Aula sobre Agregados (1).pptx
Aula sobre Agregados (1).pptxAula sobre Agregados (1).pptx
Aula sobre Agregados (1).pptx

Mecânicas dos Solos (exercícios)
Mecânicas dos Solos (exercícios)Mecânicas dos Solos (exercícios)
Mecânicas dos Solos (exercícios)

Compactacao
CompactacaoCompactacao
Compactacao

Aula Agregados 1
Aula Agregados 1Aula Agregados 1
Aula Agregados 1

Ensaios granulometria, inchamento, densidade
Ensaios granulometria, inchamento, densidadeEnsaios granulometria, inchamento, densidade
Ensaios granulometria, inchamento, densidade


Destaque

Agregado
AgregadoAgregado
2º lista de exercício avaliativo sobre agregados
2º lista de exercício avaliativo sobre agregados2º lista de exercício avaliativo sobre agregados
2º lista de exercício avaliativo sobre agregados
profNICODEMOS

Materiais de construção volume 2 - bauer - 5ª edição
Materiais de construção   volume 2 - bauer - 5ª ediçãoMateriais de construção   volume 2 - bauer - 5ª edição
Materiais de construção volume 2 - bauer - 5ª edição
Jose Gentil Balbino Junior

Cimento portland aula
Cimento portland aulaCimento portland aula
Cimento portland aula
Alexandre Cerqueira

Conceitos Básicos - Materiais de Construção
Conceitos Básicos - Materiais de ConstruçãoConceitos Básicos - Materiais de Construção
Conceitos Básicos - Materiais de Construção
David Grubba

3º e 4 aula agregados e concreto
3º e 4 aula   agregados e concreto3º e 4 aula   agregados e concreto
3º e 4 aula agregados e concreto
profNICODEMOS

08. nbr 9775 umidade de agregados miúdos - frasco de chapman
08. nbr 9775   umidade de agregados miúdos - frasco de chapman08. nbr 9775   umidade de agregados miúdos - frasco de chapman
08. nbr 9775 umidade de agregados miúdos - frasco de chapmanPaulo Cabral

Apostila de materiais de construção agregados-
Apostila de materiais de construção   agregados-Apostila de materiais de construção   agregados-
Apostila de materiais de construção agregados-
Giana Paola Miron Brentano

Ensaios tecnologicos dos agregados para concreto
Ensaios tecnologicos dos agregados para concretoEnsaios tecnologicos dos agregados para concreto
Ensaios tecnologicos dos agregados para concreto
Mario Balcazar Mendez

Análise granulométrica - Peneiramento
Análise granulométrica - PeneiramentoAnálise granulométrica - Peneiramento
Análise granulométrica - Peneiramento
Guilherme Rodrigues

Aglomerantes
AglomerantesAglomerantes
Aglomerantes
Adalberto Vieira

Classificação granulométrica do solo
Classificação granulométrica do soloClassificação granulométrica do solo
Classificação granulométrica do solo
Mariani Cancellier

Mecânica dos solos
Mecânica dos solosMecânica dos solos
Mecânica dos solos
charlessousa192

Pedreira Carangi
Pedreira CarangiPedreira Carangi
Pedreira Carangi
Jonas923

Art aplicabilidade de resíduos reciclados da construção... para misturas asf...
Art  aplicabilidade de resíduos reciclados da construção... para misturas asf...Art  aplicabilidade de resíduos reciclados da construção... para misturas asf...
Art aplicabilidade de resíduos reciclados da construção... para misturas asf...
Petiano Camilo Bin

1a corrosão extraçao ions cloreto
1a   corrosão extraçao ions cloreto1a   corrosão extraçao ions cloreto
1a corrosão extraçao ions cloreto
Jho05

material auxiliar agregados I
material auxiliar agregados Imaterial auxiliar agregados I
material auxiliar agregados I
profNICODEMOS

Lista 12 2016
Lista 12   2016Lista 12   2016
Lista 12 2016
profNICODEMOS

Materiais de construção básico
Materiais de construção básicoMateriais de construção básico
Materiais de construção básico
Bowman Guimaraes

Aula 2 cimento e outros aglomerantes
Aula 2  cimento e outros aglomerantes Aula 2  cimento e outros aglomerantes
Aula 2 cimento e outros aglomerantes
profNICODEMOS


Destaque (20)

Agregado
AgregadoAgregado
Agregado

2º lista de exercício avaliativo sobre agregados
2º lista de exercício avaliativo sobre agregados2º lista de exercício avaliativo sobre agregados
2º lista de exercício avaliativo sobre agregados

Materiais de construção volume 2 - bauer - 5ª edição
Materiais de construção   volume 2 - bauer - 5ª ediçãoMateriais de construção   volume 2 - bauer - 5ª edição
Materiais de construção volume 2 - bauer - 5ª edição

Cimento portland aula
Cimento portland aulaCimento portland aula
Cimento portland aula

Conceitos Básicos - Materiais de Construção
Conceitos Básicos - Materiais de ConstruçãoConceitos Básicos - Materiais de Construção
Conceitos Básicos - Materiais de Construção

3º e 4 aula agregados e concreto
3º e 4 aula   agregados e concreto3º e 4 aula   agregados e concreto
3º e 4 aula agregados e concreto

08. nbr 9775 umidade de agregados miúdos - frasco de chapman
08. nbr 9775   umidade de agregados miúdos - frasco de chapman08. nbr 9775   umidade de agregados miúdos - frasco de chapman
08. nbr 9775 umidade de agregados miúdos - frasco de chapman

Apostila de materiais de construção agregados-
Apostila de materiais de construção   agregados-Apostila de materiais de construção   agregados-
Apostila de materiais de construção agregados-

Ensaios tecnologicos dos agregados para concreto
Ensaios tecnologicos dos agregados para concretoEnsaios tecnologicos dos agregados para concreto
Ensaios tecnologicos dos agregados para concreto

Análise granulométrica - Peneiramento
Análise granulométrica - PeneiramentoAnálise granulométrica - Peneiramento
Análise granulométrica - Peneiramento

Aglomerantes
AglomerantesAglomerantes
Aglomerantes

Classificação granulométrica do solo
Classificação granulométrica do soloClassificação granulométrica do solo
Classificação granulométrica do solo

Mecânica dos solos
Mecânica dos solosMecânica dos solos
Mecânica dos solos

Pedreira Carangi
Pedreira CarangiPedreira Carangi
Pedreira Carangi

Art aplicabilidade de resíduos reciclados da construção... para misturas asf...
Art  aplicabilidade de resíduos reciclados da construção... para misturas asf...Art  aplicabilidade de resíduos reciclados da construção... para misturas asf...
Art aplicabilidade de resíduos reciclados da construção... para misturas asf...

1a corrosão extraçao ions cloreto
1a   corrosão extraçao ions cloreto1a   corrosão extraçao ions cloreto
1a corrosão extraçao ions cloreto

material auxiliar agregados I
material auxiliar agregados Imaterial auxiliar agregados I
material auxiliar agregados I

Lista 12 2016
Lista 12   2016Lista 12   2016
Lista 12 2016

Materiais de construção básico
Materiais de construção básicoMateriais de construção básico
Materiais de construção básico

Aula 2 cimento e outros aglomerantes
Aula 2  cimento e outros aglomerantes Aula 2  cimento e outros aglomerantes
Aula 2 cimento e outros aglomerantes


Semelhante a agregados

Agregados miúdo e graúdo prof. jonatas elim
  Agregados miúdo e graúdo prof. jonatas elim  Agregados miúdo e graúdo prof. jonatas elim
Agregados miúdo e graúdo prof. jonatas elim
Priscila Honório

04 agregadosparaconcreto-150903171847-lva1-app6892
04 agregadosparaconcreto-150903171847-lva1-app689204 agregadosparaconcreto-150903171847-lva1-app6892
04 agregadosparaconcreto-150903171847-lva1-app6892
samira Ghanam Taha

2 Terraceamento dimensionamento out18.pdf
2 Terraceamento dimensionamento out18.pdf2 Terraceamento dimensionamento out18.pdf
2 Terraceamento dimensionamento out18.pdf
Gilson Nachtigall

10 ago 2016 obras de terraplanagem, estradas e construção pesada
10 ago 2016   obras de terraplanagem, estradas e construção pesada10 ago 2016   obras de terraplanagem, estradas e construção pesada
10 ago 2016 obras de terraplanagem, estradas e construção pesada
kelly PAS

producao-de-tijolo-solocimento
producao-de-tijolo-solocimentoproducao-de-tijolo-solocimento
producao-de-tijolo-solocimento
Isabela Dourado

3107168 cartilha-para-producao-de-tijolo-solocimento
3107168 cartilha-para-producao-de-tijolo-solocimento3107168 cartilha-para-producao-de-tijolo-solocimento
3107168 cartilha-para-producao-de-tijolo-solocimento
Isabela Dourado

Comport termico concreto
Comport termico concretoComport termico concreto
Comport termico concreto
LOUISTELSON MOREIRA∴

placas.pdf
placas.pdfplacas.pdf
CONCRETO NO ESTADO FRESCO PARA ESTUDOS..pdf
CONCRETO NO ESTADO FRESCO PARA ESTUDOS..pdfCONCRETO NO ESTADO FRESCO PARA ESTUDOS..pdf
CONCRETO NO ESTADO FRESCO PARA ESTUDOS..pdf
kaio489916


Semelhante a agregados (9)

Agregados miúdo e graúdo prof. jonatas elim
  Agregados miúdo e graúdo prof. jonatas elim  Agregados miúdo e graúdo prof. jonatas elim
Agregados miúdo e graúdo prof. jonatas elim

04 agregadosparaconcreto-150903171847-lva1-app6892
04 agregadosparaconcreto-150903171847-lva1-app689204 agregadosparaconcreto-150903171847-lva1-app6892
04 agregadosparaconcreto-150903171847-lva1-app6892

2 Terraceamento dimensionamento out18.pdf
2 Terraceamento dimensionamento out18.pdf2 Terraceamento dimensionamento out18.pdf
2 Terraceamento dimensionamento out18.pdf

10 ago 2016 obras de terraplanagem, estradas e construção pesada
10 ago 2016   obras de terraplanagem, estradas e construção pesada10 ago 2016   obras de terraplanagem, estradas e construção pesada
10 ago 2016 obras de terraplanagem, estradas e construção pesada

producao-de-tijolo-solocimento
producao-de-tijolo-solocimentoproducao-de-tijolo-solocimento
producao-de-tijolo-solocimento

3107168 cartilha-para-producao-de-tijolo-solocimento
3107168 cartilha-para-producao-de-tijolo-solocimento3107168 cartilha-para-producao-de-tijolo-solocimento
3107168 cartilha-para-producao-de-tijolo-solocimento

Comport termico concreto
Comport termico concretoComport termico concreto
Comport termico concreto

placas.pdf
placas.pdfplacas.pdf
placas.pdf

CONCRETO NO ESTADO FRESCO PARA ESTUDOS..pdf
CONCRETO NO ESTADO FRESCO PARA ESTUDOS..pdfCONCRETO NO ESTADO FRESCO PARA ESTUDOS..pdf
CONCRETO NO ESTADO FRESCO PARA ESTUDOS..pdf


Último

Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
pereiramarcossantos0

Aula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de SementesAula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de Sementes
WeltonAgostinhoDias1

AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
Consultoria Acadêmica

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
Consultoria Acadêmica

PORTIFÓLIO ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
PORTIFÓLIO ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUMPORTIFÓLIO ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
PORTIFÓLIO ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
Fabricio Rodrigues Falcão

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
MaxwellBentodeOlivei1

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
Consultoria Acadêmica

Aula 3 - Carga Elétrica e Eletrização.pptx
Aula 3 - Carga Elétrica e Eletrização.pptxAula 3 - Carga Elétrica e Eletrização.pptx
Aula 3 - Carga Elétrica e Eletrização.pptx
RafaelRocha658505

CERTIFICADOS ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
CERTIFICADOS ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUMCERTIFICADOS ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
CERTIFICADOS ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
Fabricio Rodrigues Falcão

Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123
GabrielGarcia356832

Elementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.pptElementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.ppt
Wagner Moraes


Último (11)

Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...
Simbologia e Terminologia de Instrumentação da Norma ISA 5.1 - Simbologia_ISA...

Aula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de SementesAula Vigor de Sementes - Aula Vigor de Sementes
Aula Vigor de Sementes - Aula Vigor de Sementes

AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024
AE03 - LOGISTICA EMPRESARIAL UNICESUMAR 52/2024

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL EMPREENDEDORISMO CORPORATIVO UNICES...

PORTIFÓLIO ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
PORTIFÓLIO ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUMPORTIFÓLIO ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
PORTIFÓLIO ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM

AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdfAULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf
AULA LEI DOS SENOS OU COSSENOS - parte final (3) (1).pdf

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL COMUNICAÇÃO ASSERTIVA E INTERPESSOA...

Aula 3 - Carga Elétrica e Eletrização.pptx
Aula 3 - Carga Elétrica e Eletrização.pptxAula 3 - Carga Elétrica e Eletrização.pptx
Aula 3 - Carga Elétrica e Eletrização.pptx

CERTIFICADOS ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
CERTIFICADOS ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUMCERTIFICADOS ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM
CERTIFICADOS ENGENHEIRO FABRICIO FALCAO - GESTÃO DE PROJETOS|BIM|SCRUM

Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123Apresentação concreto autodesempenho 123
Apresentação concreto autodesempenho 123

Elementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.pptElementos de Máquina aplicados na tornearia mecânica.ppt
Elementos de Máquina aplicados na tornearia mecânica.ppt


agregados

  • 1. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Ministério da Educação Universidade Federal do Paraná Setor de Tecnologia Departamento de Construção Civil Materiais de Construção ( TC-031) AGREGADOS Prof. José de Almendra Freitas Jr. freitasjose@terra.com.br Versão 2013
  • 2. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS – DEFINIÇÃO: Material granular, de dimensões adequadas para o uso em engenharia. Concreto DNIT ABESC Lastro Gabiões Drenos USOS NA ENGENHARIA Argamassas e concretos Base p/ pavimentação Drenos Lastros de ferrovias Gabiões Maccaferri Maccaferri Concreto asfáltico
  • 3. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção FINALIDADE USO EM CONCRETOS E ARGAMASSAS Econômicas: redução de custos Cimento+ - R$ 130,00/m3 Agregados + - R$ 30,00/m3 Valores (2010) Técnicas: Minimiza a retração; (R$ / volume real) Minimiza o calor de hidratação; Aumenta a resistência química; Aumenta a resistência à abrasão.....
  • 4. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção FINALIDADE USO EM CONCRETOS E ARGAMASSAS (Joana S. Coutinho) % médias por volumes de um concreto comum (Joana S. Coutinho)
  • 5. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES Massa Específica ME= massa / volume real Massa Unitária MU= massa / volume TOTAL (com vazios) Valores habituais: Areia natural: ME 2,6 g/cm3 (ou kg/litro = t/m3) MU 1,4 g/cm3 Brita comum: ME 2,7 g/cm3 (ou kg/litro = t/m3) MU 1,5 g/cm3
  • 6. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES Determinação da Massa Unitária : Graúdos NBR 7251/1982 (Helene/Terzian, 1993) (Helene/Terzian, 1993) Determinação M. U. compactada de britas. Mistura compactada sofrendo arrasamento
  • 7. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Determinação da Massa Unitária: Determinação M. U. solta de agregados miúdos. (Idércio - ITAMBÉ) (Idércio - ITAMBÉ) (Idércio - ITAMBÉ) AGREGADOS - DEFINIÇÕES Miúdos NBR 7251/1982
  • 8. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES Determinação da Massa Específica: Balança hidrostática: agregados graúdos O procedimento a ser seguido : a) Pesa o agregado (SSS). b) Pesa o agregado imerso em água, pendurando a amostra em um fio ligado ao prato da balança. W = peso a seco (SSS) H = peso imerso na água ME= W W - H NM 53/2003 Amostra imersa em água
  • 9. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES Determinação da Massa Específica: Balança hidrostática: agregados graúdos W W - H ME= NM 53/2003
  • 10. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES Determinação da Massa Específica: NBR NM 52/2009 (Idércio - ITAMBÉ) Picnômetro: agregados miúdos (Idércio - ITAMBÉ) Balança pesando o material (SSS) Picnômetro com material sendo pesado O picnômetro permite rigoroso controle de volume
  • 11. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES Determinação da Massa Específica : Picnômetro: agregados miúdos NBR NM 52/2009 a) b) c) d) ME = e) f) mamostra areia mágua+areia - mágua
  • 12. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Agregados AGREGADOS - DEFINIÇÕES Superfície Específica: SE SE = áreas dos grãos / MU Área dos grãos: soma áreas todos os grãos contidos na MU Valores aproximados: Efeito na superfície específica sobre o consumo de água Diâmetros (mm) Superfície Específica (m2/m3) Superfície Específica (m2/kg) Água de molhagem (l/m3) Cimento 915.000 300 - 0,15 a 0,30 26.670 18,4 300 2,4 a 4,8 1.680 1,16 56 9,5 a 19 420 0,290 40 38 a 76 105 0,072 10
  • 13. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES UMIDADE E ABSORÇÃO Estado dos grãos: Seco em estufa : sem umidade alguma, 110ºC por 6 horas; Seco ao ar : sem umidade superficial, só umidade interna h% = Absorção de água ( valor da porosidade) Ph - Ps Ps x 100 dos grãos; Saturado c/ superfície seca: sem umidade superficial, interior saturado; Saturado: com água livre na superfície. Grau de Umidade h% (José Freitas Jr.)
  • 14. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção (ITAMBÉ - Idércio.) UMIDADE E ABSORÇÃO Seco em estufa Seco ao ar Saturado com superfície seca (SSS) Saturado AGREGADOS - DEFINIÇÕES
  • 15. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES MEDIÇÃO DO GRAU DE UMIDADE h%: Seco em estufa : O material fica sem NBR 9939/2011 umidade alguma, após a permanência em estufa a 110 ºC por 6 horas; Estufa h% = Ph - Ps x 100 Ps Balança para pesagem úmido e seco
  • 16. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES MEDIÇÃO DO GRAU DE UMIDADE h%: (resultados rápidos com menor precisão) Sensor por microondas para determinação de umidade em agregados. Determinação de umidade em agregados por método expedito rápido (20 minutos) Balança para pesagem úmido e seco Frigideira e fogão para secagem rápida h% = Ph - Ps Ps x 100
  • 17. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS - DEFINIÇÕES Pedra britada Areia Natural Seixos rolados TERMOS • Fíler: material passante # nº 200 (0,075 mm) • Agregado miúdo: material passante na # nº 4 (4,8 mm) • Agregado graúdo: material retido # nº 4
  • 18. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção CLASSIFICAÇÕES Quanto à origem: Naturais : areias e seixos Seixos Areia Artificiais : britas, pó de pedra, argila expandida, granalha de aço Britas Argila expandida Granalha de aço
  • 19. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção CLASSIFICAÇÕES Quanto à densidade: Leves: M. U. 1 g/cm3 Vermiculita Argila expandida Pérolas de isopor (Concretex) CONCRETO LEVE Pedra pome, Vermiculita, Argila expandida, Fragmentos de EVA Pedra pome
  • 20. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção CLASSIFICAÇÕES Quanto à densidade: Normais: M. U. entre 1 e 2 g/cm3 Britas comuns Seixos Areia Natural
  • 21. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção CLASSIFICAÇÕES Quanto à densidade: Pesados: M. U. 2 g/cm3 Granalha de aço Argamassa de barita (barreira radiológica) (Concretex) CONCRETO PESADO Brita de magnetita Barita, Magnetita, Limonita,
  • 22. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção CLASSIFICAÇÕES Quanto ao tamanho: Agregado miúdo: Material passante # n.º 4 (4,8 mm) Agregado graúdo: Material retido # n.º 4 Mescla graúdo/miúdo: 15 % e 85 % retido # n.º 4 Material pulverulento: Material passante # n.º 200 (0,075 mm)
  • 23. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção CONCEITOS RELATIVOS AO PENEIRAMENTO: • Material passante: Até 15% da massa pode ficar retida na peneira especificada. No mínimo 85% deve passar. • Material retido: Até 15% da massa pode passar na peneira especificada. No mínimo 85% deve ficar retido. NM 248/2003
  • 24. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção CLASSIFICAÇÃO Produtos de britagem: Classificação Comercial quanto ao tamanho - Fotografia Produto Imagem do uso Faixa granulométrica Rachão Primário Base de pavimentações e gabiões Diâmetro: 100 à 150 mm Pedra Britada nº 3 Concreto para fundações, lastros e pavimentações Diâmetro: 25 à 50 mm Pedra Britada nº 2 Concreto Estrutural e não Estrutural Diâmetro: 19 à 25 mm Pedra Britada nº 1 Concreto Estrutural e não Estrutural Diâmetro: 12,5 à 19 mm Pedrisco Limpo Blocos de concreto e pré-moldados, massa asfáltica Diâmetro: 4,8 à 9,5 mm Pó de Pedra Blocos de concreto e pré-moldados, massa asfáltica Diâmetro: 0,5 à 4,8 mm
  • 25. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção COMPOSIÇÃO GRANULOMÉTRICA: (Faixa de distribuição das dimensões das partículas) Afeta as propriedades do concreto e argamassas (Feret, Fuller, Bolomey, Abrams e outros) (Farias, M. M. e Palmeira, E. M. ; IBRACON 2007) A) Contínua, bem graduada B) Descontínua Favorece a resistência C) Uniforme Curvas granulométricas Aumenta consumo de cimento
  • 26. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção EFEITO DA COMPOSIÇÃO GRANULOMÉTRICA: Maior quantidade de vazios exige um maior consumo de pasta de cimento (Mehta e Monteiro, 2006) Aumenta custo Aumenta retração Aumenta calor ....
  • 27. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção EFEITO DA COMPOSIÇÃO GRANULOMÉTRICA: (Idércio, ITAMBÉ) Mais vazios Conjunto de grãos menores em substituição a grãos maiores implica em uma maior quantidade de vazios, uma maior superfície específica e portanto um maior consumo de pasta de cimento
  • 28. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção EFEITO DA COMPOSIÇÃO GRANULOMÉTRICA: Granulometrias e seus efeitos sobre os concretos: PARÂMETROS DE DOSAGEM DO CONCRETO CONCRETO FRESCO CONCRETO ENDURECIDO PARA REDUÇÃO PARA UMA BOA DO CUSTO TRABALHABILIDADE PARA UMA BOA RESISTÊNCIA Granulometria do agregado miúdo Preferencialmente fina Preferencialmente grossa Grossa Relação graúdo/miúdo A diminuir A aumentar A maior possível Consumo de água A aumentar até certo ponto A diminuir A aumentar Granulometria total Preferível contínua Preferencialmente descontínua A disponível Dimensão máxima característica do agregado Preferencialmente média Preferencialmente pequena A maior possível Geometria do grão do agregado graúdo Preferencialmente esférico (pedregulho) Preferencialmente irregular (pedra britada) Esférica (pedregulho) (Assunção, J.W.; 2002 )
  • 29. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS Agregados artificiais Argila expandida Produzida em grandes fornos rotativos, utilizando argilas especiais que se expandem a altas temperaturas (1.100 °C), transformando-as em um produto leve, de elevada resistência mecânica. Produção e classificação granulométrica www.cinasita.com.br
  • 30. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS Vermiculita Formada p/ hidratação de certos minerais basálticos. Quando aquecida a 1.000 oC, a água contida entre as suas milhares de lâminas se transforma em vapor fazendo com que as partículas se transformem em flocos sanfonados que aprisionam células de ar. M.E. de 80 a 120 kg/m3 Minério de vermiculita Vermiculita ensacada Agregados artificiais Argamassa de vermiculita para proteção térmica
  • 31. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - NATURAIS Extração a céu aberto em cavas, rios ou minas Lavra de leito de rios (Aulas USP)
  • 32. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Extração de areia de cavas, rios ou lagos
  • 33. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - NATURAIS Extração de areia de mina. (ITAMBÉ - Idércio)
  • 34. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Extração de areia de cavas ou minas
  • 35. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - NATURAIS Areia de origem marinha Aplica-se processo de lavagem para remover o sal (NaCl) Não se utiliza em concreto armado devido ao ataque às armaduras.
  • 36. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - NATURAIS Extração de areia em cavas. Aspecto geral (José Freitas Jr.)
  • 37. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - NATURAIS Extração de areia em cavas (José Freitas Jr.) Remoção de camada de terra orgânica
  • 38. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - NATURAIS (José Freitas Jr.) Extração de areia em cavas Peneiramento – classifica o material Lavagem – retira matéria orgânica e material pulverulento
  • 39. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - NATURAIS Extração de areia em cavas Problemas ambientais (José Freitas Jr.)
  • 40. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Extração em pedreiras Desmonte através de explosivos Perfuração para colocação de explosivos (ITAMBÉ - Idércio)
  • 41. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Extração em pedreiras Transporte em caminhões com caçamba basculante Retirada do material desmontado
  • 42. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Pedreira
  • 43. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Produção e classificação em centrais de britagem
  • 44. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Central de britagem
  • 45. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Britador primário – de mandíbulas
  • 46. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Britador de mandíbulas
  • 47. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS METSO Britador primário – de mandíbulas
  • 48. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Britadores (José Freitas Jr.) Britadores secundários e terciários - Girosférico cônico
  • 49. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Britadores secundários e terciários - Girosférico cônico
  • 50. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Britadores secundários e terciários - Girosférico cônico
  • 51. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Britadores secundário e terciário – Girosférico ou cônico
  • 52. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS METSO Britador quaternário - Impactores VSI Barmac série VI
  • 53. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Britadores
  • 54. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção OBTENÇÃO DE AGREGADOS - BRITAS Peneiramento por Peneiras vibratórias
  • 55. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Peneira vibratória
  • 56. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Métodos indiretos p/ avaliar o tamanho das partículas Turbidímetro Wagner Tempo de sedimentação MATERIAL PULVERULENTO Partículas inferiores a 0,075 mm Estudo granulométrico impossível por meio de peneiras Altíssima superfície específica
  • 57. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção MATERIAL PULVERULENTO Sedimentômetro de Prot Tempo de sedimentação (José Freitas Jr.) SUPERFÍCIE ESPECÍFICA :
  • 58. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção MATERIAL PULVERULENTO Permeâmetro Blaine NBR NM 76 Caracteriza a finura. Quanto maior o valor do Blaine, mais fino é o pó. • K é a constante do aparelho; • e é a porosidade da camada; • t é o tempo medido (s) • r é a massa específica do pó (g/cm³) • h é a viscosidade do ar à temperatura do ensaio – tabela da norma (Pa/s) • S é a superfície específica 3 K t e S × r (1 ) 0,1 e h − = × ITAMBÉ
  • 59. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Permeâmetro Blaine Abrir o registro e aspirar o líquido, levantando para a marca A, fechando o registro. Com a sub-pressão formada no tubo, o ar é forçado a fluir através da amostra e o fluido vai lentamente voltando a posição de equilíbrio. O cronômetro deve ser acionado quando o nível do fluido passar pela marca B e desligado quando atingir a marca C, anotando-se o tempo MATERIAL PULVERULENTO Entrada de ar NBR NM 76 Amostra Fluido (F.Bauer)
  • 60. José de A. Freitas Jr. |Materiais Agregados de Construção SUPERFÍCIE ESPECÍFICA : Granulômetro a laser A difração do laser mede a intensidade da luz dispersa por um grupo de partículas numa gama de ângulos (Catita, 2006) (Coutinho, J. S.) Medição de partículas de 0,1 à 1.000 μm, possibilita análise rápida e de alta qualidade.
  • 61. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS MIÚDOS Material passante # n.º 4 (4,8 mm) UMIDADE E ABSORÇÃO A água transportada pelos agregados através do seu teor de umidade (h%) deve ser considerada na relação água/cimento (a/c) para não afetar a resistência do concreto. h% = Ph - Ps x 100 Ps Maior a/c menor resistência (fc)
  • 62. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS MIÚDOS Material passante # n.º 4 (4,8 mm) A umidade aderente nas superfícies dos grãos dos agregados miúdos transforma estes em partículas com cargas elétricas negativas. Por repulsão elétrica os grãos se afastam causando o inchamento. Inchamento de até 35% Ph - Ps Ps O inchamento altera o volume de areia a ser usada quando a produção de concreto é feita por volumes de agregados. INCHAMENTO h% = x 100
  • 63. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS MIÚDOS UMIDADE Central produtora de concreto por massas: Silos de cimento Balança de cimento Sensor de umidade (por microondas) para compensação automática da água Silos de agregados Balança de agregados Balança Silo
  • 64. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Medição em volume no carrinho (Idércio, ITAMBÉ ) - Maior desperdício de materiais; - Maior desvio padrão (Sd); - Menor economia; - Menor produtividade; - Menor qualidade. Medição em volume: -Caixa ou padiola; -Carrinho etc. AGREGADOS MIÚDOS INCHAMENTO Concreto produzido na obra por volumes: Agregados dosados por volumes e o cimento por massa (quantidade de sacos).
  • 65. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS MIÚDOS INCHAMENTO Central móvel produtora de concreto por volumes: BALANÇA DE CIMENTO O cimento é dosado por massa, os agregados são dosados por volumes. Da quantidade de água líquida a ser adicionada deve ser subtraída a água da umidade dos agregados. O volume do agregado miúdo deve ser ajustado de acordo com a umidade e o correspondente grau de inchamento. O desvio padrão será maior que na produção por massas.
  • 66. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção CONCRETO PRODUZIDO NA OBRA QUALIDADE ! Controle dos volumes dos agregados ! Controle do Volume de água ! Controle de impurezas ! •Controle dos volumes dos agregados ? •Umidade dos agregados ? •Controle do volume de água ? fck obtido ????
  • 67. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Material passante # n.º 4 (4,8 mm) AGREGADOS MIÚDOS GRANULOMETRIA Peneiramento em peneiras da Série Normal ABNT NM 248:2003
  • 68. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS MIÚDOS Material passante # n.º 4 (4,8 mm) (Joana S. Coutinho) (Joana S. Coutinho) GRANULOMETRIA Série Normal de peneiras: Peneira # nº Abertura Nominal (mm) 4 4,8 8 2,4 16 1,2 30 0,60 50 0,30 100 0,15 NM 248:2003
  • 69. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS NBR 7211 Informações extraídas da granulometria: Módulo de Finura - MF M.F. = ( % acumuladas) 100 O MF serve para classificar os agregados e como informação em alguns métodos de dosagem Dimensão Máxima Característica- DMC A DMC de um agregado é a abertura da malha da peneira superior a qual a porcentagem acumulada for igual ou imediatamente inferior a 5 %. A DMC serve para veriiffiicar se um agregado ttem ttamanho adequado para ser uttiilliizado em concretto de ellementtos esttrutturaiis de dettermiinadas diimensões..
  • 70. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS Informações extraídas da granulometria: Dimensão máxima do agregado a ser usado: Determinada pelo projeto estrutural, detalhe levantado em obra, observa-se as distâncias entre as armaduras, as formas e outras, seguindo as regras: (Adotar o menor destes valores). • DMC £ 1/3 da espessura da laje • DMC £ ¼ da distância entre faces das formas • DMC £ 0,8 do espaçamento entre armaduras horizontais • DMC £ 1,2 do espaçamento entre armaduras verticais • DMC £ ¼ do Ø da tubulação de bombeamento (no caso) • DMC £ 1,2 do cobrimento nominal
  • 71. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Peneira # MF = AGREGADOS MIÚDOS Material passante # nº4 (4,8 mm) GRANULOMETRIA 2,3 + 9,1 + 28,4 + 65,9 + 86,8 + 95,3 100 = 2,88 DMC = 4,8 mm (9,1% retido na peneira # no 8) no Abertura (mm) Massa retida (g) % retida % acumulada 4 4,8 23 2,3 2,3 8 2,4 68 6,8 9,1 16 1,2 193 19,3 28,4 30 0,6 375 37,5 65,9 50 0,3 209 20,9 86,8 100 0,15 85 8,5 95,3 --- fundo 47 4,7 --- 1000 100,0 %5% NBR 7211
  • 72. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS MIÚDOS Material passante # nº4 (4,8 mm) NBR 7211 Porcentagem, em peso, retida acumulada nas peneiras Peneira ABNT Zona utilizável Zona ótima mínimo máximo mínimo máximo 9,5 mm 0 0 0 0 6,3 mm 0 7 0 0 4,8mm 0 10 0 5 2,4 mm 0 25 10 20 1,2 mm 5 50 20 30 0,6 mm 15 70 35 55 0,3 mm 50 95 65 85 0,15 mm 85 100 90 95
  • 73. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS MIÚDOS GRANULOMETRIA AMOSTRA % retida acumula Módulo de Finura (MF) Classificação 1,55 M.F. 2,20 Zona utilizável inferior 2,20 M.F. 2,90 Zona ótima 2,90 M.F. 3,50 Zona utilizável superior da # (mm) 4,8 2,3 2,4 9,1 1,2 28,4 0,6 65,9 0,3 86,8 0,15 95,3 fundo --- MF = 2,88
  • 74. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Características deletérias dos Agregados: Características Físicas: Extrínsecas: • Incrustações • Superfície intemperizada • Superfície lisa • Formas indesejáveis • Excesso de finos Intrínsecas: (Swenson Chaly) • Estrutura porosa indesejável • Variação volumétrica no umedecimento e secagem • Laminação e clivagem • Partículas moles, fracas, leves • Dilatação térmica desfavorável
  • 75. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Características deletérias dos Agregados: Características Químicas: Reação com o cimento: • Álcali-agregado (NaOH, KOH) • Quantidade de álcalis • Relação NaOH/KOH • Impurezas orgânicas • Impurezas salinas • Trocas iônicas Independentes do cimento: • Oxidação • Sulfetos de Ferro • Concretos ferruginosos • Carbonatação • Impurezas incorporadoras de ar • Solubilização (Swenson Chaly)
  • 76. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção IMPUREZAS – Reações deletérias Finos: Prejudicam a trabalhabilidade e a aderência pasta/agregado. Matéria orgânica: Decomposição da pasta, eflorescências e manchamento no concreto. (Aulas USP) Sem matéria orgânica: Com matéria orgânica, maior acidez, menor pH: (Aulas USP)
  • 77. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Causam decomposição da pasta, eflorescências e manchamento no concreto. Podem interferir na hidratação do cimento (podendo até inibir a hidratação). Ocorre freqüentemente em areias de naturais 100 ppm 200 ppm 300 ppm 400 ppm 500 ppm MATERIAL COMPONENTE IMPUREZAS – Reações deletérias Matéria orgânica: (Idércio - ITAMBÉ) (Idércio - ITAMBÉ)
  • 78. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção IMPUREZAS – Reações deletérias Limites máximos de substâncias nocivas: Substância Método de ensaio Porcentagem máxima Agregado miúdo Agregado graúdo Torrões de argila e materiais friáveis NBR 7218 Concreto aparente 3,0 1,0 Concreto sujeito a desgaste superficial 3,0 2,0 Outros concretos 3,0 3,0 Materiais carbonosos 1) ASTM C 123 Concreto aparente 0,5 0,5 Concreto não aparente 1,0 1,0 Material fino que passa na peneira 75μm NBR NM 46 Concreto sujeito a desgaste superficial 3,0 1,0 2) 3) Concreto protegido de desgaste superficial 5,0 1,0 2) 3) Impurezas orgânicas NBR NM 49 Solução obtida deve ser mais clara que a padrão - 1)Quando não for detectada a presença de materiais carbonosos durante a apreciação petrográfica, pode-se prescindir do ensaio de quantificação dos materiais carbonosos. 2)Para o agregado total, o limite pode ser composto de até 6,5% desde que se comprove por apreciação petrográfica que os grãos não interferem nas propriedades do concreto. 3)Para agregados produzidos a partir de rochas com absorção de água inferior a 1% o limite pode ser 2%. 4)Quando a coloração da solução obtida no ensaio for mais escura que a solução padrão, a diferença máxima entre os resultados de resistência à compressão previstos na NBR 7221 deve ser de 10%.
  • 79. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção IMPUREZAS – Reações deletérias Limites máximos para: expansão devida a RAA, teor de cloretos e sulfatos presentes nos agregados Determinação Método de ensaio Limites Reatividade álcali-agregado ASTM C 1260 Expansão máxima de 0,10% aos 14 dias de cura agressiva NBR 9773 1) Expansão máxima de 0,05% aos 3 meses Teor de Cloretos 2) NBR 9917 NBR 14832 3) Expansão máxima de 0,05% aos 6 meses 0,2% concreto simples 0,1% concreto armado 0,01% concreto protendido Teor de sulfatos 4) NBR 9917 0,1% 1)Ensaio Facultativo. 2)Agregados que excedam os limites podem ser utilizados em concreto, desde que o teor total trazido por todos os componentes, verificado pela NBR 14382 ou ASTM C 1218, não exceda os limites: 0,06% para concreto protendido, 0,15% para concreto armado exposto a cloretos, 0,40% para concreto armado em condições não severas e 0,30% para outros tipos de construção em concreto armado. 3)Método para determinação de cloretos em clínquer e cimento Portland, pode ser utilizado para agregados. 4)Agregados que excedam o limite podem ser utilizados em concreto, desde que o teor total trazido pelos demais componentes não exceda 0,2% ou que fique comprovado que o uso de cimento Portland resistente à sulfatos, conforme NBR 5737.
  • 80. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção REAÇÕES DELETÉRIAS Reações álcali-agregado (reação expansiva – desagrega o concreto)
  • 81. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Reações álcali-agregado REAÇÕES DELETÉRIAS NBR 9773/1987 Bloco de fundações seriamente afetado - Recife -PE (Marcelo Pechhio, Yushiro Kihara e Tibério de Andrade)
  • 82. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Ataque por Sulfatos (expansiva – desagrega o concreto) REAÇÕES DELETÉRIAS Contaminação por argila (“pipoca”) (J.S. Coutinho) (Idércio - Itambé
  • 83. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AREIA ARTIFICIAL ou INDUSTRIAL ou DE PEDRA Agregado miúdo proveniente da britagem de rochas. Devido a forma de obtenção, o agregado produzido contém muito material pulverulento e os grãos tendem a ser mais angulosos que a areia natural. Britador primário de mandíbulas Britadores secundário e terciário (cônico) Peneiras Brita Areia de pedra Lavagem Rachão Britador quaternário impactador centrífugo Peneiras
  • 84. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AREIA ARTIFICIAL ou INDUSTRIAL ou DE PEDRA Principalmente devido ao impacto ambiental da extração de areia natural, cada vez mais, os areais se afastam dos centros consumidores e o transporte, em muitos casos, tem um custo maior que o próprio material. Nas regiões metropolitanas do Rio de Janeiro e São Paulo a distância média chega hoje a mais de 100 km. Para otimização de custo e do traço da dosagem, as principais usinas de concreto da região de Curitiba já utilizam ½ de areia natural e ½ de areia artificial nos seus concretos.
  • 85. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AREIA ARTIFICIAL ou INDUSTRIAL ou DE PEDRA Comparando com a areia natural: • Grãos mais lamelares e pontiagudos; • Maior quantidade de finos (a lavagem minimiza); • Prejudica a trabalhabilidade; • Exige mais água e cimento, aumenta custo do concreto. Areia de pedra
  • 86. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AREIA ARTIFICIAL ou INDUSTRIAL ou DE PEDRA Equipamentos de lavagem de areia para retirada de material www.crusher.com.br pulverulento (resíduos) TELA
  • 87. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Lavagem de areia para retirada de material pulverulento
  • 88. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Lavagem de areia para retirada de material pulverulento
  • 89. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AREIA NORMAL – NBR 7214/82 IPT - é o único responsável pela produção Serve como padrão de referência laboratorial destinado a caracterização de cimentos Portland (NBR 7215/1996) Composição granulométrica NBR 7214/82 Peneira # n° Abertura (mm) Limites NBR 7214/82 8 2,4 0 10 2,0 5 ± 5 16 1,2 25 ± 5 30 0,6 50 ± 5 50 0,3 75 ± 5 100 0,15 97 ± 3 Frações granulométricas da areia normal: Material retido entre as peneiras # (mm) Denominação 2,40 e 1,20 Grossa 1,20 e 0,60 Média grossa 0,60 e 0,30 Média Fina 0,30 e 0,15 Fina
  • 90. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AREIA NORMAL – NBR 7214/82 IPT - é o único responsável pela produção Serve como padrão de referência laboratorial destinado a caracterização de cimentos Portland (NBR 7215/1996) Outras determinações: Determinação Limites NBR 7214/82 Material fino passante na peneira 0,075 – NBR NM 43/03 1% Umidade NBR 7214/82 0,2% Conglomerados argilosos NBR 7214/82 1% Teor de feldspato entre peneiras 2,4 e 1,2 mm – NBR 7214/82 15% Teor de mica entre peneiras 0,3 e 0,15 mm – NBR 7214/82 2,0% Impurezas orgânicas – NBR NM 49/01 100 ppm
  • 91. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) FORMATO DOS GRÃOS Grãos alongados ou lamelares: • Prejudicam a trabalhabilidade • Geram mais vazios entre os grãos e exigem maior consumo de cimento no concreto Forma das partículas NBR 7389 Grau de esfericidade e de arredondamento (J.S. Coutinho)
  • 92. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) FORMATO DOS GRÃOS Alongado Lamelar (Idércio - ITAMBÉ) (Idércio - ITAMBÉ) C = comprimento L = largura e = espessura e = Normal = Alongado e L— e = Lamelar 2 e C— 2 L C— 2 e L— 2 e C— 2 L L— 2 e NBR 7809:2005 IF = C/e 3,0 IF = índice de forma
  • 93. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) FORMATO DOS GRÃOS Normal Semi-arredondado Normal Arredondado (Idércio - ITAMBÉ) (Idércio - ITAMBÉ) Grãos arredondados: • Favorecem a trabalhabilidade • Geram menos vazios entre os grãos e possibilitam a produção de concreto com menos cimento
  • 94. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção MATÉRIA-PRIMA AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) FORMATO DOS GRÃOS AGREGADO LAMELAR C — 2 e L— 2 e C = comprimento L = largura e = espessura
  • 95. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção MATÉRIA-PRIMA AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) FORMATO DOS GRÃOS AGREGADO NORMAL C — 2 L L— 2 e C = comprimento L = largura e = espessura
  • 96. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção MATÉRIA-PRIMA AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) FORMATO DOS GRÃOS AGREGADO ALONGADO C — 2 L L— 2 e C = comprimento L = largura e = espessura
  • 97. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) Granulometria NBR 7211 SÉRIE NORMAL SÉRIE INTERMEDIÁRIA N° Abertura (mm) N° Abertura (mm) 6” 150 4” 100 3” 76 2 ½” 64 2” 50 1 ½” 38 1 ¼” 32 1” 25 ¾” 19 ½” 12,5 3/8” 9,5 ¼” 6,3 no4 4,8 Peneiras p/ agregado graúdo
  • 98. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) Limites granulométricos de agregado graúdo NBR 7211 d/D = 4,75/12,5 Abertura das peneiras (mm) mínimo % máximo % 25 0 0 19 0 0 12,5 0 5 9,5 2 15 6,3 40 65 4,75 80 100 2,36 95 100 d/D = 9,5/25 Abertura das peneiras (mm) mínimo % máximo % 31,5 0 0 25 0 5 19 2 15 12,5 40 65 9,5 80 100 6,3 92 100 4,75 95 100 2,36 100 100 (Brita 0) (Brita 1)
  • 99. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) Limites granulométricos de agregado graúdo NBR 7211 d/D = 19/31,5 d/D = 25/50 (Brita 2) (Brita 3) Abertura das peneiras (mm) mínimo % máximo % 31,5 0 5 25 5 25 19 65 95 12,5 92 100 9,5 95 100 6,3 100 100 Abertura das peneiras (mm) mínimo % máximo % 50 0 5 37,5 5 30 31,5 75 100 25 87 100 19 95 100
  • 100. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) Limites granulométricos de agregado graúdo NBR 7211 d/D = 37,5/75 Abertura das peneiras (mm) mínimo (Brita 4) % máximo % 75 0 5 63 5 30 50 75 100 37,5 90 100 31,5 95 100
  • 101. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido # nº4 (4,8 mm) Limites granulométricos de agregado graúdo NBR 7211
  • 102. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido na # nº4 (4,8 mm) MF – usa as % acumuladas das peneiras da série normal. DMC – usa as % acumuladas das peneiras da série normal e da série auxiliar. SÉRIE NORMAL SÉRIE INTERMEDIÁRIA N° Abertura (mm) N° Abertura (mm) 6” 150 4” 100 3” 76 2 ½” 64 2” 50 1 ½” 38 1 ¼” 32 1” 25 ¾” 19 ½” 12,5 3/8” 9,5 ¼” 6,3 no4 4,8 ( % acumuladas) 100 M.F. =
  • 103. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido na # nº4 (4,8 mm) Amostra de uma brita 2 (19/31,5 mm) Amostra de uma brita 1 (9,5/25 mm) 5% 5% MF = (16 + 95+ 100 x 6) / 100 = 7,11 MF = (17 + 94 + 97 + 97 + 100 x 3) / 100 = 6,05
  • 104. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido na # nº4 (4,8 mm) Resistência à compressão: (Andrade, W. P.; 1997) AGREGADO Resistência à compressão da rocha Rocha basáltica 105 a 235 MPa Granito 85 a 275 MPa Calcário 90 a 270 MPa Cascalho * 165 a 265 MPa Os agregados não são utilizados para regular a resistência de um concreto, mas podem limitar a sua resistência à compressão.
  • 105. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido na # nº4 (4,8 mm) Módulo de elasticidade: Dados Laboratório de FURNAS AGREGADO Módulo de elasticidade da rocha Anfibolito (Itumbiara) 105 a 235 MPa Quartzito (Serra da Mesa) 85 a 275 MPa Basalto (Maribondo) 90 a 270 MPa Arenito (Capanda) 165 a 265 MPa (Andrade, W. P.; 1997) Como os agregados representam a maior parte do volume de um concreto, são os elementos fundamentais na determinação do seu Módulo de Elasticidade.
  • 106. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido na # nº4 (4,8 mm) Friabilidade: tendência do agregado desagregar ENSAIO DE ABRASÃO “LOS ANGELES” Excesso de friabilidade aumenta em demasia a quantidade de finos do concreto dentro da betoneira NBR 51
  • 107. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção AGREGADOS GRAÚDOS Material retido na # nº4 (4,8 mm) (M.M. de Farias e E. M.Palmeira) Friabilidade: tendência do agregado desagregar ENSAIO DE ABRASÃO “LOS ANGELES” (Vieira Jr Salles, 2011) NBR 51
  • 108. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção ENSAIO DE ABRASÃO ““LOS ANGELES””
  • 109. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Enquanto isso, na obra, na demolição ....
  • 110. José de A. Freitas Jr. |Materiais Agregados 15:55 de Construção Materiais de Construção AGREGADOS Referências bibliográficas: ELADIO G. R. PETRUCCI - Concreto de cimento Portland Ed. Globo. L. A. FALCÃO BAUER - Materiais de construção 1 - Ed. LTC. MATERIAIS DE CONSTRUÇÃO CIVIL e Princípios de Ciência e Engenharia de Materiais Capítulo 16 Agregados para a Construção Civil Márcio M. de Farias e Ennio de Marques Palmeira– IBRACON 2007
