O documento descreve principais ensaios de laboratório para caracterização de solos, incluindo: (1) granulometria, que mede a textura dos grãos do solo através de peneiramento ou sedimentação; (2) determinação da umidade do solo usando métodos de secagem em estufa, frigideira ou Speedy; (3) curva granulométrica, que relaciona porcentagens de material por dimensão de grão.

1. Mecânica dos solos
ENSAIOS DE LABORATÓRIO

2. Principais ensaios de laboratório
para caracterização dos solos

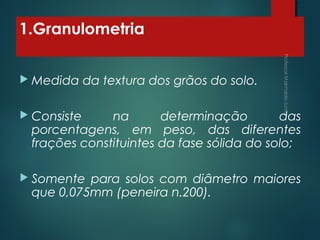

3. 1.Granulometria
 Medida da textura dos grãos do solo.
 Consiste na determinação das
porcentagens, em peso, das diferentes
frações constituintes da fase sólida do solo;
 Somente para solos com diâmetro maiores
que 0,075mm (peneira n.200).

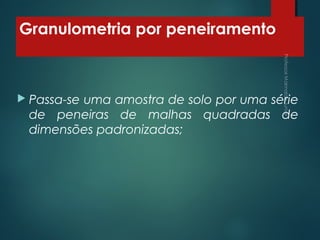

4. Granulometria por peneiramento
 Passa-se uma amostra de solo por uma série
de peneiras de malhas quadradas de
dimensões padronizadas;

5. Peneiras para ensaio de granulometria

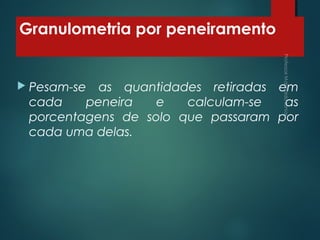

6. Granulometria por peneiramento
 Pesam-se as quantidades retiradas em
cada peneira e calculam-se as
porcentagens de solo que passaram por
cada uma delas.

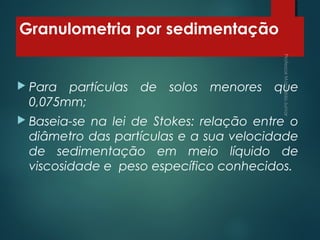

7. Granulometria por sedimentação
 Para partículas de solos menores que
0,075mm;
 Baseia-se na lei de Stokes: relação entre o
diâmetro das partículas e a sua velocidade
de sedimentação em meio líquido de
viscosidade e peso específico conhecidos.

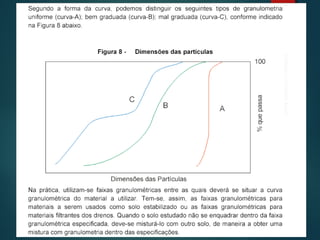

8. Curva Granulométrica
 Com os resultados do ensaio de granulometria traça-se a
curva granulométrica.

9. Curva Granulométrica
 Diagrama semi-logarítmico que tem nas abscissa os
logaritmos das dimensões das partículas e como ordenadas
as porcentagens, em peso, de material que tem dimensão
média menor que a dimensão considerada.

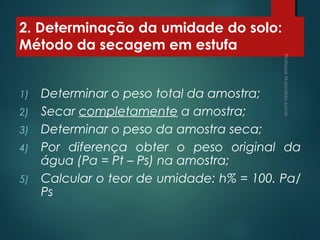

11. 2. Determinação da umidade do solo:
Método da secagem em estufa
1) Determinar o peso total da amostra;
2) Secar completamente a amostra;
3) Determinar o peso da amostra seca;
4) Por diferença obter o peso original da
água (Pa = Pt – Ps) na amostra;
5) Calcular o teor de umidade: h% = 100. Pa/
Ps

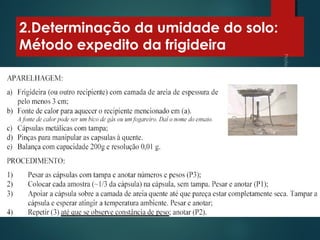

12. 2.Determinação da umidade do solo:
Método expedito da frigideira

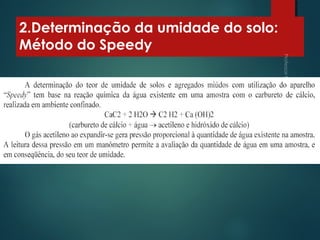

13. 2.Determinação da umidade do solo:
Método do Speedy

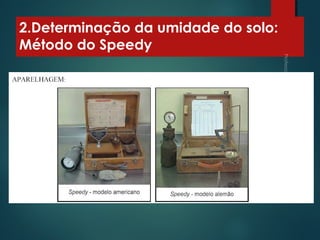

14. 2.Determinação da umidade do solo:
Método do Speedy

15. 2.Determinação da umidade do solo:
Método do Speedy

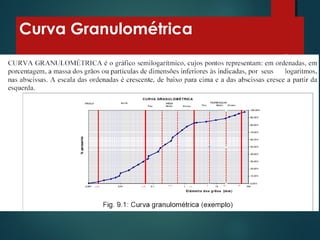

16. Curva Granulométrica

17. Curva Granulométrica

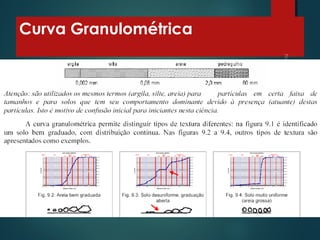

18. Curva Granulométrica

19. Curva Granulométrica

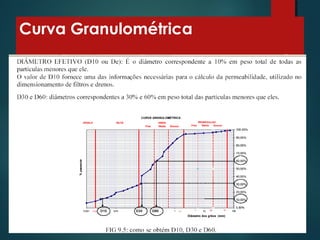

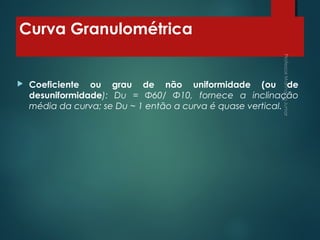

20. Curva Granulométrica
 Coeficiente ou grau de não uniformidade (ou de
desuniformidade): Du = Φ60/ Φ10, fornece a inclinação
média da curva; se Du ~ 1 então a curva é quase vertical.

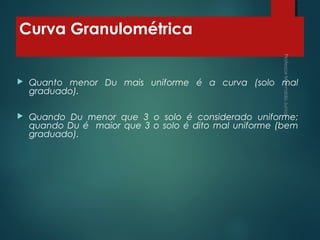

21. Curva Granulométrica
 Quanto menor Du mais uniforme é a curva (solo mal
graduado).
 Quando Du menor que 3 o solo é considerado uniforme;
quando Du é maior que 3 o solo é dito mal uniforme (bem
graduado).

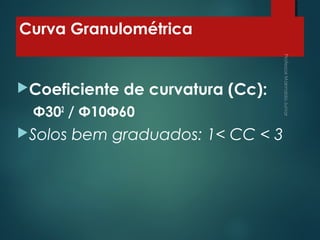

22. Curva Granulométrica
Coeficiente de curvatura (Cc):
Φ302
/ Φ10Φ60
Solos bem graduados: 1< CC < 3
