Placa mãe
Rogério A. C. Rodrigues
rogerioftrabalho@hotmail.com
   cardoso083@gmail.com

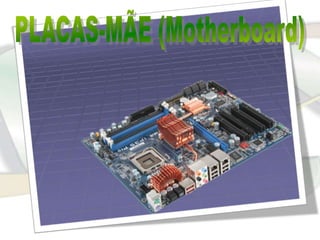

Placa mãe

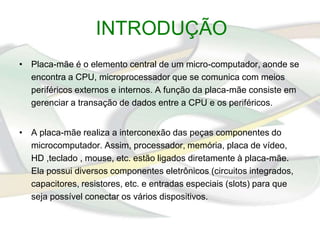

INTRODUÇÃO
• Placa-mãe é o elemento central de um micro-computador, aonde se
  encontra a CPU, microprocessador que se comunica com meios
  periféricos externos e internos. A função da placa-mãe consiste em
  gerenciar a transação de dados entre a CPU e os periféricos.


• A placa-mãe realiza a interconexão das peças componentes do
  microcomputador. Assim, processador, memória, placa de vídeo,
  HD ,teclado , mouse, etc. estão ligados diretamente à placa-mãe.
  Ela possui diversos componentes eletrônicos (circuitos integrados,
  capacitores, resistores, etc. e entradas especiais (slots) para que
  seja possível conectar os vários dispositivos.

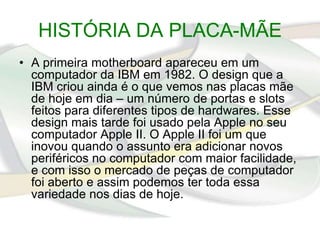

HISTÓRIA DA PLACA-MÃE
• A primeira motherboard apareceu em um
  computador da IBM em 1982. O design que a
  IBM criou ainda é o que vemos nas placas mãe
  de hoje em dia – um número de portas e slots
  feitos para diferentes tipos de hardwares. Esse
  design mais tarde foi usado pela Apple no seu
  computador Apple II. O Apple II foi um que
  inovou quando o assunto era adicionar novos
  periféricos no computador com maior facilidade,
  e com isso o mercado de peças de computador
  foi aberto e assim podemos ter toda essa
  variedade nos dias de hoje.
TIPOS DE PLACA-MÃE
• AT
• ATX
• AT E ATX (SIMULTANEAMENTE)
• BTX
DEFINIÇÃO: ON-BOARD E OFF-
           BOARD
• On-board: os componentes vem diretamente
  conectado aos circuitos da placa
  mãe, funcionando em sincronia e usando
  capacidade do processador e memória RAM
  quando se trata de vídeo, som, modem e rede
• Off-board: são os componentes ou circuitos
  que funcionam independentemente da placa
  mãe e por isso, são separados, tendo sua
  própria forma de trabalhar e não usando o
  processador

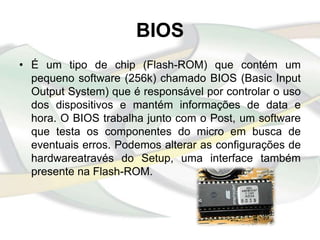

BIOS
• É um tipo de chip (Flash-ROM) que contém um
  pequeno software (256k) chamado BIOS (Basic Input
  Output System) que é responsável por controlar o uso
  dos dispositivos e mantém informações de data e
  hora. O BIOS trabalha junto com o Post, um software
  que testa os componentes do micro em busca de
  eventuais erros. Podemos alterar as configurações de
  hardwareatravés do Setup, uma interface também
  presente na Flash-ROM.

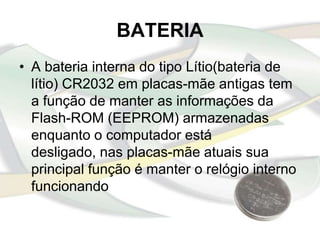

BATERIA
• A bateria interna do tipo Lítio(bateria de
  lítio) CR2032 em placas-mãe antigas tem
  a função de manter as informações da
  Flash-ROM (EEPROM) armazenadas
  enquanto o computador está
  desligado, nas placas-mãe atuais sua
  principal função é manter o relógio interno
  funcionando

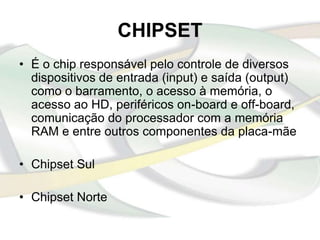

CHIPSET
• É o chip responsável pelo controle de diversos
  dispositivos de entrada (input) e saída (output)
  como o barramento, o acesso à memória, o
  acesso ao HD, periféricos on-board e off-board,
  comunicação do processador com a memória
  RAM e entre outros componentes da placa-mãe

• Chipset Sul

• Chipset Norte
PADRÕES DE BARRAMENTO
        DAS PLACAS-MÃE
• PADRÃO ISA
• PADRÃO EISA E MCA BUS
• PADRÃO VLBUS (VESA LOCAL BUS)
• PADRÃO PCI (PERIPHERAL
  COMPONENT INTERCONNECT)
• PADRÃO AGP
• PADRÃO PCI EXPRESS

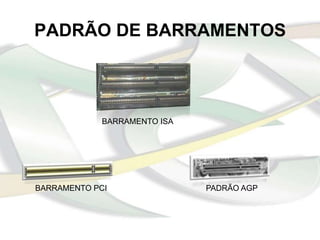

PADRÃO DE BARRAMENTOS



             BARRAMENTO ISA




BARRAMENTO PCI                PADRÃO AGP

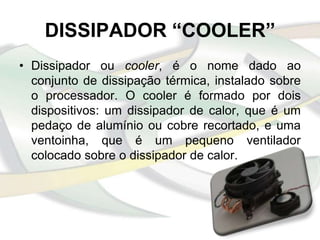

DISSIPADOR “COOLER”
• Dissipador ou cooler, é o nome dado ao
  conjunto de dissipação térmica, instalado sobre
  o processador. O cooler é formado por dois
  dispositivos: um dissipador de calor, que é um
  pedaço de alumínio ou cobre recortado, e uma
  ventoinha, que é um pequeno ventilador
  colocado sobre o dissipador de calor.

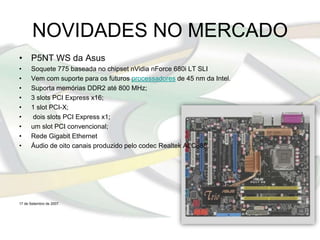

NOVIDADES NO MERCADO
• P5NT WS da Asus
•     Soquete 775 baseada no chipset nVidia nForce 680i LT SLI
•     Vem com suporte para os futuros processadores de 45 nm da Intel.
•     Suporta memórias DDR2 até 800 MHz;
•     3 slots PCI Express x16;
•     1 slot PCI-X;
•     dois slots PCI Express x1;
•     um slot PCI convencional;
•     Rede Gigabit Ethernet
•     Áudio de oito canais produzido pelo codec Realtek ALC888.




17 de Setembro de 2007.
Novas placas-mãe da Gigabyte para o
             Opteron “Barcelona”

•   A Gigabyte lançou três novas placas-mãe com suporte aos processadores
    Opteron de quatro núcleos da AMD:
•   A GA-3CESL-RH é uma placa-mãe voltada para o mercado de servidores e
    é equipada com o chipset nVidia nForce Professional 3600 MCP, dois slots
    PCI Express x16, um slot PCI Express x8 (trabalhando a x4), dois slots PCI
    padrão, seis portas SATA suportando RAID 0/1/5 e uma porta ATA/100.
•   A GA-3CCWV-RH é uma placa-mãe voltada para o mercado de estações
    de trabalho e é equipada com o chipset nVidia MCP55 pro, um slot PCI
    Express x16, um slot PCI Express x8 (que pode suportar o modo SLI
    x8), um slot PCI-X, um slot PCI padrão, seis portas SATA suportando RAID
    0/1/10/5 e uma porta ATA/133.
•   A GA-3CCWL-RH tem as mesmas especificações básicas da GA-3CCWV-
    RH com a exceção do slot PCI-X e da adição de um slot PCI Express x4.

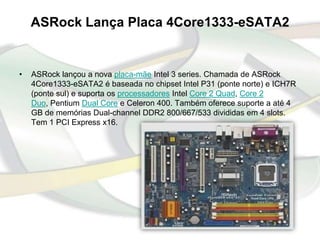

ASRock Lança Placa 4Core1333-eSATA2


•   ASRock lançou a nova placa-mãe Intel 3 series. Chamada de ASRock
    4Core1333-eSATA2 é baseada no chipset Intel P31 (ponte norte) e ICH7R
    (ponte sul) e suporta os processadores Intel Core 2 Quad, Core 2
    Duo, Pentium Dual Core e Celeron 400. Também oferece suporte a até 4
    GB de memórias Dual-channel DDR2 800/667/533 divididas em 4 slots.
    Tem 1 PCI Express x16.

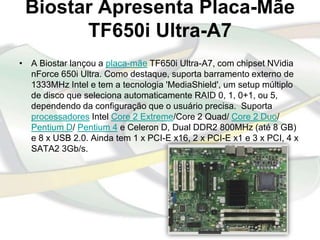

Biostar Apresenta Placa-Mãe
       TF650i Ultra-A7
• A Biostar lançou a placa-mãe TF650i Ultra-A7, com chipset NVidia
  nForce 650i Ultra. Como destaque, suporta barramento externo de
  1333MHz Intel e tem a tecnologia 'MediaShield', um setup múltiplo
  de disco que seleciona automaticamente RAID 0, 1, 0+1, ou 5,
  dependendo da configuração que o usuário precisa. Suporta
  processadores Intel Core 2 Extreme/Core 2 Quad/ Core 2 Duo/
  Pentium D/ Pentium 4 e Celeron D, Dual DDR2 800MHz (até 8 GB)
  e 8 x USB 2.0. Ainda tem 1 x PCI-E x16, 2 x PCI-E x1 e 3 x PCI, 4 x
  SATA2 3Gb/s.

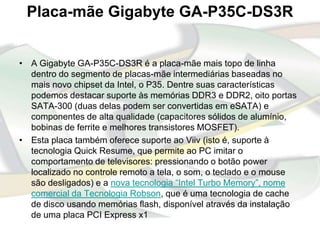

Placa-mãe Gigabyte GA-P35C-DS3R


• A Gigabyte GA-P35C-DS3R é a placa-mãe mais topo de linha
  dentro do segmento de placas-mãe intermediárias baseadas no
  mais novo chipset da Intel, o P35. Dentre suas características
  podemos destacar suporte às memórias DDR3 e DDR2, oito portas
  SATA-300 (duas delas podem ser convertidas em eSATA) e
  componentes de alta qualidade (capacitores sólidos de alumínio,
  bobinas de ferrite e melhores transistores MOSFET).
• Esta placa também oferece suporte ao Viiv (isto é, suporte à
  tecnologia Quick Resume, que permite ao PC imitar o
  comportamento de televisores: pressionando o botão power
  localizado no controle remoto a tela, o som, o teclado e o mouse
  são desligados) e a nova tecnologia “Intel Turbo Memory”, nome
  comercial da Tecnologia Robson, que é uma tecnologia de cache
  de disco usando memórias flash, disponível através da instalação
  de uma placa PCI Express x1

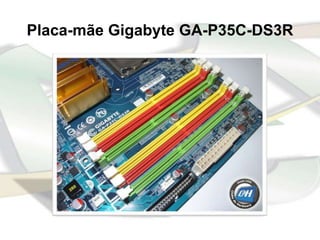

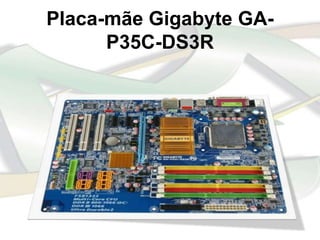

Placa-mãe Gigabyte GA-
      P35C-DS3R
Placa-mãe Gigabyte GA-P35C-DS3R

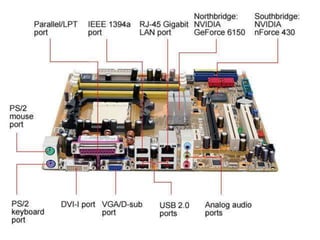

Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe
Placa mãe

Mais conteúdo relacionado

Mais procurados

PESQUISA SOBRE BARRAMENTO
PESQUISA SOBRE BARRAMENTOPESQUISA SOBRE BARRAMENTO
PESQUISA SOBRE BARRAMENTO
Otaviano Viana

Placa mãe e seus componentes
Placa mãe e seus componentesPlaca mãe e seus componentes
Placa mãe e seus componentes
Ronaldo Mello

Aula de hardware
Aula de hardwareAula de hardware
Aula de hardware
Clayton de Almeida Souza

Placas mãe
Placas mãePlacas mãe
Placas mãe
Jéssica Duarte

Placa mãe e barramentos
Placa mãe e barramentosPlaca mãe e barramentos
Placa mãe e barramentos
Neil Azevedo

Motherboard
MotherboardMotherboard
Motherboard
Bernardo Marinheiro

Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus JanuáriaLista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Suzana Viana Mota

Aula de Informática Básica
Aula de Informática BásicaAula de Informática Básica
Aula de Informática Básica
Lehi Humberto Illescas

Memória RAM
Memória RAMMemória RAM
Memória RAM
Roney Sousa

Formatando o computador
Formatando o computadorFormatando o computador
Formatando o computador
Suzana Viana Mota

Barramentos de placas e tipos
Barramentos de placas e tiposBarramentos de placas e tipos
Barramentos de placas e tipos
Rogério Cardoso

Motherboard
MotherboardMotherboard
Motherboard
drogapraisso

SSD - Solid State Drive
SSD - Solid State DriveSSD - Solid State Drive
SSD - Solid State Drive
Vagner Leal

Aula hardware
Aula hardwareAula hardware
Aula hardware
Arney Freitas

3° unidade (placa mãe)
3° unidade (placa mãe)3° unidade (placa mãe)
3° unidade (placa mãe)
André Lopes

Memórias secundárias
Memórias secundáriasMemórias secundárias
Memórias secundárias
CarloxEnrike

Informática 1-conceitos e componentes
Informática  1-conceitos e componentesInformática  1-conceitos e componentes
Informática 1-conceitos e componentes
Mauro Pereira

Memória Ram - Aula Completa
Memória Ram - Aula CompletaMemória Ram - Aula Completa
Memória Ram - Aula Completa
Universidade Zambeze

Processadores - CPU
Processadores - CPUProcessadores - CPU
Processadores - CPU
Roney Sousa

Técnicas de Deteção de Avarias
Técnicas de Deteção de AvariasTécnicas de Deteção de Avarias
Técnicas de Deteção de Avarias
Baguiasri


Mais procurados (20)

PESQUISA SOBRE BARRAMENTO
PESQUISA SOBRE BARRAMENTOPESQUISA SOBRE BARRAMENTO
PESQUISA SOBRE BARRAMENTO

Placa mãe e seus componentes
Placa mãe e seus componentesPlaca mãe e seus componentes
Placa mãe e seus componentes

Aula de hardware
Aula de hardwareAula de hardware
Aula de hardware

Placas mãe
Placas mãePlacas mãe
Placas mãe

Placa mãe e barramentos
Placa mãe e barramentosPlaca mãe e barramentos
Placa mãe e barramentos

Motherboard
MotherboardMotherboard
Motherboard

Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus JanuáriaLista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária

Aula de Informática Básica
Aula de Informática BásicaAula de Informática Básica
Aula de Informática Básica

Memória RAM
Memória RAMMemória RAM
Memória RAM

Formatando o computador
Formatando o computadorFormatando o computador
Formatando o computador

Barramentos de placas e tipos
Barramentos de placas e tiposBarramentos de placas e tipos
Barramentos de placas e tipos

Motherboard
MotherboardMotherboard
Motherboard

SSD - Solid State Drive
SSD - Solid State DriveSSD - Solid State Drive
SSD - Solid State Drive

Aula hardware
Aula hardwareAula hardware
Aula hardware

3° unidade (placa mãe)
3° unidade (placa mãe)3° unidade (placa mãe)
3° unidade (placa mãe)

Memórias secundárias
Memórias secundáriasMemórias secundárias
Memórias secundárias

Informática 1-conceitos e componentes
Informática  1-conceitos e componentesInformática  1-conceitos e componentes
Informática 1-conceitos e componentes

Memória Ram - Aula Completa
Memória Ram - Aula CompletaMemória Ram - Aula Completa
Memória Ram - Aula Completa

Processadores - CPU
Processadores - CPUProcessadores - CPU
Processadores - CPU

Técnicas de Deteção de Avarias
Técnicas de Deteção de AvariasTécnicas de Deteção de Avarias
Técnicas de Deteção de Avarias


Destaque

Placa mãe
Placa mãePlaca mãe
Placa mãe
Vinicius Buffolo

Aula 06 placa-mãe
Aula 06   placa-mãeAula 06   placa-mãe
Aula 06 placa-mãe
Andreson Moura

Componentes da placa mãe
Componentes da placa mãeComponentes da placa mãe
Componentes da placa mãe
Wilsonkentura

Placa mãe
Placa mãePlaca mãe
Placa mãe
Rodrigo Goes

Interior de um Computador
Interior de um ComputadorInterior de um Computador
Interior de um Computador
vendearame

Trabalhos dos Alunos: Controladores de disco
Trabalhos dos Alunos: Controladores de discoTrabalhos dos Alunos: Controladores de disco
Trabalhos dos Alunos: Controladores de disco
Guimaraess

Placa Mãe
Placa MãePlaca Mãe
Placa Mãe
Weverton Sousa

Aula sobre Placa-mãe
Aula sobre Placa-mãeAula sobre Placa-mãe
Aula sobre Placa-mãe
Filipe Flores

Tipos de Placa-Mãe
Tipos de Placa-MãeTipos de Placa-Mãe
Tipos de Placa-Mãe
Airin A.

Placa mãe
Placa mãePlaca mãe
Placa mãe
Welington Ayres

Gimp 2 Efeito reticula
Gimp 2 Efeito reticulaGimp 2 Efeito reticula
Gimp 2 Efeito reticula
jovictor22

gimp 2- Efeito foto rasgada
gimp 2- Efeito foto rasgadagimp 2- Efeito foto rasgada
gimp 2- Efeito foto rasgada
mateusjorge300

Trabalho Alexandre e Todt
Trabalho Alexandre  e TodtTrabalho Alexandre  e Todt
Trabalho Alexandre e Todt
tiagotodt

Gimp
GimpGimp
Gimp para Iniciantes 3
Gimp para Iniciantes 3Gimp para Iniciantes 3
Gimp para Iniciantes 3
PeslPinguim

Recortes, Montagens e Efeito Reticula
Recortes, Montagens e Efeito ReticulaRecortes, Montagens e Efeito Reticula
Recortes, Montagens e Efeito Reticula
Roniboleiro

Aula 16
Aula 16Aula 16
Gimp 2.8 efeito origami
Gimp 2.8 efeito origamiGimp 2.8 efeito origami
Gimp 2.8 efeito origami
Paulo Henrique Da Silva

Aula 15
Aula 15Aula 15

Destaque (20)

Placa mãe
Placa mãePlaca mãe
Placa mãe

Aula 06 placa-mãe
Aula 06   placa-mãeAula 06   placa-mãe
Aula 06 placa-mãe

Componentes da placa mãe
Componentes da placa mãeComponentes da placa mãe
Componentes da placa mãe

Placa mãe
Placa mãePlaca mãe
Placa mãe

Interior de um Computador
Interior de um ComputadorInterior de um Computador
Interior de um Computador

Trabalhos dos Alunos: Controladores de disco
Trabalhos dos Alunos: Controladores de discoTrabalhos dos Alunos: Controladores de disco
Trabalhos dos Alunos: Controladores de disco

Placa Mãe
Placa MãePlaca Mãe
Placa Mãe

Aula sobre Placa-mãe
Aula sobre Placa-mãeAula sobre Placa-mãe
Aula sobre Placa-mãe

Tipos de Placa-Mãe
Tipos de Placa-MãeTipos de Placa-Mãe
Tipos de Placa-Mãe

Placa mãe
Placa mãePlaca mãe
Placa mãe

Gimp 2 Efeito reticula
Gimp 2 Efeito reticulaGimp 2 Efeito reticula
Gimp 2 Efeito reticula

gimp 2- Efeito foto rasgada
gimp 2- Efeito foto rasgadagimp 2- Efeito foto rasgada
gimp 2- Efeito foto rasgada

Trabalho Alexandre e Todt
Trabalho Alexandre  e TodtTrabalho Alexandre  e Todt
Trabalho Alexandre e Todt

Gimp
GimpGimp
Gimp

Gimp para Iniciantes 3
Gimp para Iniciantes 3Gimp para Iniciantes 3
Gimp para Iniciantes 3

Recortes, Montagens e Efeito Reticula
Recortes, Montagens e Efeito ReticulaRecortes, Montagens e Efeito Reticula
Recortes, Montagens e Efeito Reticula

Aula 16
Aula 16Aula 16
Aula 16

Gimp 2.8 efeito origami
Gimp 2.8 efeito origamiGimp 2.8 efeito origami
Gimp 2.8 efeito origami

Gimp 2
Gimp 2Gimp 2
Gimp 2

Aula 15
Aula 15Aula 15
Aula 15


Semelhante a Placa mãe

Componentes de Hardware
Componentes de HardwareComponentes de Hardware
Componentes de Hardware
Adir Kuhn

Seminário MotherBoard
Seminário MotherBoardSeminário MotherBoard
Seminário MotherBoard
Rodrigo Rosa

Noções de hardware
Noções de hardwareNoções de hardware
Noções de hardware
greghiga

Placa mae
Placa maePlaca mae
Placa mae
redesinforma

Arquitetura de Hardware
Arquitetura de HardwareArquitetura de Hardware
Arquitetura de Hardware
Miguel Correia

Aula de hardware
Aula de hardwareAula de hardware
Aula de hardware
felipe_13

Placa mãe
Placa mãePlaca mãe
Motherboard Cefi04
Motherboard Cefi04Motherboard Cefi04
Motherboard Cefi04
Franciscorossi

Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014
Evandro Júnior

Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005
Cláudio Amaral

ARQUITECTURA DE COMPUTADORES
ARQUITECTURA DE COMPUTADORESARQUITECTURA DE COMPUTADORES
ARQUITECTURA DE COMPUTADORES
vitec

Motherboard
MotherboardMotherboard
Motherboard
Nelson Sousa

Placa mãe
Placa mãePlaca mãe
Tipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Tipos de: Memórias, Motherboards, Placas Gráficas e ProcessadoresTipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Tipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Rui Ferreira

Capítulo 03 placa mãe
Capítulo 03   placa mãeCapítulo 03   placa mãe
Capítulo 03 placa mãe
felipesouzaex

As mother boards
As mother boardsAs mother boards
As mother boards
cabaldreams

As mother boards
As mother boardsAs mother boards
As mother boards
dgtavares

Arquitetura de um computador
Arquitetura de um computadorArquitetura de um computador
Arquitetura de um computador
Filipe Duarte

Aula 1 Introdução
Aula 1   IntroduçãoAula 1   Introdução
Aula 1 Introdução
Adalberto Pinto

Montagem manutenção de computadores
Montagem manutenção de computadoresMontagem manutenção de computadores
Montagem manutenção de computadores
setilsonadobmov


Semelhante a Placa mãe (20)

Componentes de Hardware
Componentes de HardwareComponentes de Hardware
Componentes de Hardware

Seminário MotherBoard
Seminário MotherBoardSeminário MotherBoard
Seminário MotherBoard

Noções de hardware
Noções de hardwareNoções de hardware
Noções de hardware

Placa mae
Placa maePlaca mae
Placa mae

Arquitetura de Hardware
Arquitetura de HardwareArquitetura de Hardware
Arquitetura de Hardware

Aula de hardware
Aula de hardwareAula de hardware
Aula de hardware

Placa mãe
Placa mãePlaca mãe
Placa mãe

Motherboard Cefi04
Motherboard Cefi04Motherboard Cefi04
Motherboard Cefi04

Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014

Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005

ARQUITECTURA DE COMPUTADORES
ARQUITECTURA DE COMPUTADORESARQUITECTURA DE COMPUTADORES
ARQUITECTURA DE COMPUTADORES

Motherboard
MotherboardMotherboard
Motherboard

Placa mãe
Placa mãePlaca mãe
Placa mãe

Tipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Tipos de: Memórias, Motherboards, Placas Gráficas e ProcessadoresTipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Tipos de: Memórias, Motherboards, Placas Gráficas e Processadores

Capítulo 03 placa mãe
Capítulo 03   placa mãeCapítulo 03   placa mãe
Capítulo 03 placa mãe

As mother boards
As mother boardsAs mother boards
As mother boards

As mother boards
As mother boardsAs mother boards
As mother boards

Arquitetura de um computador
Arquitetura de um computadorArquitetura de um computador
Arquitetura de um computador

Aula 1 Introdução
Aula 1   IntroduçãoAula 1   Introdução
Aula 1 Introdução

Montagem manutenção de computadores
Montagem manutenção de computadoresMontagem manutenção de computadores
Montagem manutenção de computadores


Mais de Rogério Cardoso

Processadores tipos e modelos amd intel e cpuz
Processadores tipos e modelos amd intel e cpuzProcessadores tipos e modelos amd intel e cpuz
Processadores tipos e modelos amd intel e cpuz
Rogério Cardoso

Memorias edo ddr 1,2 e 3 e dual channel
Memorias edo ddr 1,2 e 3 e dual channelMemorias edo ddr 1,2 e 3 e dual channel
Memorias edo ddr 1,2 e 3 e dual channel
Rogério Cardoso

Aula 4 Mini Curso de Linux
Aula 4 Mini Curso de LinuxAula 4 Mini Curso de Linux
Aula 4 Mini Curso de Linux
Rogério Cardoso

Aula 2 Mini Curso de Linux
Aula 2 Mini Curso de LinuxAula 2 Mini Curso de Linux
Aula 2 Mini Curso de Linux
Rogério Cardoso

Aula 1 Mini Curso de Linux
Aula 1 Mini Curso de LinuxAula 1 Mini Curso de Linux
Aula 1 Mini Curso de Linux
Rogério Cardoso

Modelo de prova
Modelo de prova Modelo de prova
Modelo de prova
Rogério Cardoso

Prova Mysql
Prova MysqlProva Mysql
Prova Mysql
Rogério Cardoso

lista de exercícios de estrutura de dados Básico primeira prova
lista de exercícios de estrutura de dados Básico primeira prova lista de exercícios de estrutura de dados Básico primeira prova
lista de exercícios de estrutura de dados Básico primeira prova
Rogério Cardoso

Viabilidade em cluster de alto desempenho
Viabilidade em cluster de alto desempenhoViabilidade em cluster de alto desempenho
Viabilidade em cluster de alto desempenho
Rogério Cardoso

Prova de gestao de projetos turma manha pronta
Prova de gestao de projetos turma manha prontaProva de gestao de projetos turma manha pronta
Prova de gestao de projetos turma manha pronta
Rogério Cardoso

Multimídia para PC's
Multimídia para PC'sMultimídia para PC's
Multimídia para PC's
Rogério Cardoso

Memorias edo ddr 1 2 e 3 e dual channel
Memorias edo ddr 1 2 e 3 e dual channelMemorias edo ddr 1 2 e 3 e dual channel
Memorias edo ddr 1 2 e 3 e dual channel
Rogério Cardoso

Sistemas distribuídos e de tempo real
Sistemas distribuídos e de tempo realSistemas distribuídos e de tempo real
Sistemas distribuídos e de tempo real
Rogério Cardoso

Aplicações de redes neurais 2010
Aplicações de redes neurais 2010Aplicações de redes neurais 2010
Aplicações de redes neurais 2010
Rogério Cardoso

Apostila cemig instalacoes_residenciais
Apostila cemig instalacoes_residenciaisApostila cemig instalacoes_residenciais
Apostila cemig instalacoes_residenciais
Rogério Cardoso

Utilizando o open ssh
Utilizando o open   sshUtilizando o open   ssh
Utilizando o open ssh
Rogério Cardoso

Introdução a psk e qam
Introdução  a   psk  e  qamIntrodução  a   psk  e  qam
Introdução a psk e qam
Rogério Cardoso

Introdução ao pipeline
Introdução  ao  pipelineIntrodução  ao  pipeline
Introdução ao pipeline
Rogério Cardoso

Aplicações de algoritimos geneticos 2010
Aplicações de algoritimos geneticos 2010Aplicações de algoritimos geneticos 2010
Aplicações de algoritimos geneticos 2010
Rogério Cardoso

Boinc
Boinc Boinc

Mais de Rogério Cardoso (20)

Processadores tipos e modelos amd intel e cpuz
Processadores tipos e modelos amd intel e cpuzProcessadores tipos e modelos amd intel e cpuz
Processadores tipos e modelos amd intel e cpuz

Memorias edo ddr 1,2 e 3 e dual channel
Memorias edo ddr 1,2 e 3 e dual channelMemorias edo ddr 1,2 e 3 e dual channel
Memorias edo ddr 1,2 e 3 e dual channel

Aula 4 Mini Curso de Linux
Aula 4 Mini Curso de LinuxAula 4 Mini Curso de Linux
Aula 4 Mini Curso de Linux

Aula 2 Mini Curso de Linux
Aula 2 Mini Curso de LinuxAula 2 Mini Curso de Linux
Aula 2 Mini Curso de Linux

Aula 1 Mini Curso de Linux
Aula 1 Mini Curso de LinuxAula 1 Mini Curso de Linux
Aula 1 Mini Curso de Linux

Modelo de prova
Modelo de prova Modelo de prova
Modelo de prova

Prova Mysql
Prova MysqlProva Mysql
Prova Mysql

lista de exercícios de estrutura de dados Básico primeira prova
lista de exercícios de estrutura de dados Básico primeira prova lista de exercícios de estrutura de dados Básico primeira prova
lista de exercícios de estrutura de dados Básico primeira prova

Viabilidade em cluster de alto desempenho
Viabilidade em cluster de alto desempenhoViabilidade em cluster de alto desempenho
Viabilidade em cluster de alto desempenho

Prova de gestao de projetos turma manha pronta
Prova de gestao de projetos turma manha prontaProva de gestao de projetos turma manha pronta
Prova de gestao de projetos turma manha pronta

Multimídia para PC's
Multimídia para PC'sMultimídia para PC's
Multimídia para PC's

Memorias edo ddr 1 2 e 3 e dual channel
Memorias edo ddr 1 2 e 3 e dual channelMemorias edo ddr 1 2 e 3 e dual channel
Memorias edo ddr 1 2 e 3 e dual channel

Sistemas distribuídos e de tempo real
Sistemas distribuídos e de tempo realSistemas distribuídos e de tempo real
Sistemas distribuídos e de tempo real

Aplicações de redes neurais 2010
Aplicações de redes neurais 2010Aplicações de redes neurais 2010
Aplicações de redes neurais 2010

Apostila cemig instalacoes_residenciais
Apostila cemig instalacoes_residenciaisApostila cemig instalacoes_residenciais
Apostila cemig instalacoes_residenciais

Utilizando o open ssh
Utilizando o open   sshUtilizando o open   ssh
Utilizando o open ssh

Introdução a psk e qam
Introdução  a   psk  e  qamIntrodução  a   psk  e  qam
Introdução a psk e qam

Introdução ao pipeline
Introdução  ao  pipelineIntrodução  ao  pipeline
Introdução ao pipeline

Aplicações de algoritimos geneticos 2010
Aplicações de algoritimos geneticos 2010Aplicações de algoritimos geneticos 2010
Aplicações de algoritimos geneticos 2010

Boinc
Boinc Boinc
Boinc


Placa mãe

  • 2. Rogério A. C. Rodrigues rogerioftrabalho@hotmail.com cardoso083@gmail.com

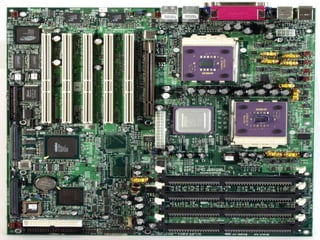

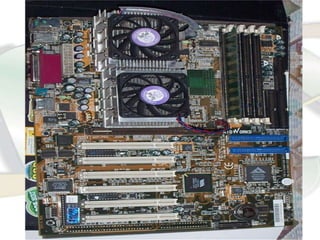

  • 4. INTRODUÇÃO • Placa-mãe é o elemento central de um micro-computador, aonde se encontra a CPU, microprocessador que se comunica com meios periféricos externos e internos. A função da placa-mãe consiste em gerenciar a transação de dados entre a CPU e os periféricos. • A placa-mãe realiza a interconexão das peças componentes do microcomputador. Assim, processador, memória, placa de vídeo, HD ,teclado , mouse, etc. estão ligados diretamente à placa-mãe. Ela possui diversos componentes eletrônicos (circuitos integrados, capacitores, resistores, etc. e entradas especiais (slots) para que seja possível conectar os vários dispositivos.
  • 5. HISTÓRIA DA PLACA-MÃE • A primeira motherboard apareceu em um computador da IBM em 1982. O design que a IBM criou ainda é o que vemos nas placas mãe de hoje em dia – um número de portas e slots feitos para diferentes tipos de hardwares. Esse design mais tarde foi usado pela Apple no seu computador Apple II. O Apple II foi um que inovou quando o assunto era adicionar novos periféricos no computador com maior facilidade, e com isso o mercado de peças de computador foi aberto e assim podemos ter toda essa variedade nos dias de hoje.
  • 6. TIPOS DE PLACA-MÃE • AT • ATX • AT E ATX (SIMULTANEAMENTE) • BTX
  • 7. DEFINIÇÃO: ON-BOARD E OFF- BOARD • On-board: os componentes vem diretamente conectado aos circuitos da placa mãe, funcionando em sincronia e usando capacidade do processador e memória RAM quando se trata de vídeo, som, modem e rede • Off-board: são os componentes ou circuitos que funcionam independentemente da placa mãe e por isso, são separados, tendo sua própria forma de trabalhar e não usando o processador

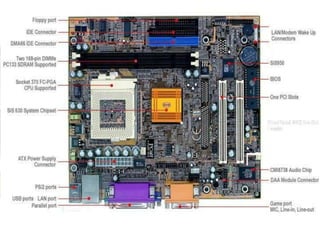

  • 8. BIOS • É um tipo de chip (Flash-ROM) que contém um pequeno software (256k) chamado BIOS (Basic Input Output System) que é responsável por controlar o uso dos dispositivos e mantém informações de data e hora. O BIOS trabalha junto com o Post, um software que testa os componentes do micro em busca de eventuais erros. Podemos alterar as configurações de hardwareatravés do Setup, uma interface também presente na Flash-ROM.
  • 9. BATERIA • A bateria interna do tipo Lítio(bateria de lítio) CR2032 em placas-mãe antigas tem a função de manter as informações da Flash-ROM (EEPROM) armazenadas enquanto o computador está desligado, nas placas-mãe atuais sua principal função é manter o relógio interno funcionando

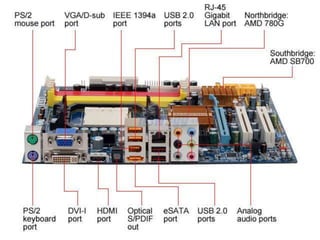

  • 10. CHIPSET • É o chip responsável pelo controle de diversos dispositivos de entrada (input) e saída (output) como o barramento, o acesso à memória, o acesso ao HD, periféricos on-board e off-board, comunicação do processador com a memória RAM e entre outros componentes da placa-mãe • Chipset Sul • Chipset Norte

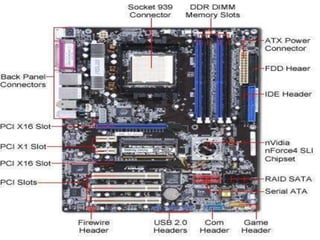

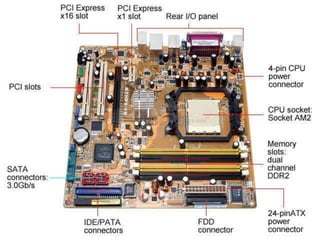

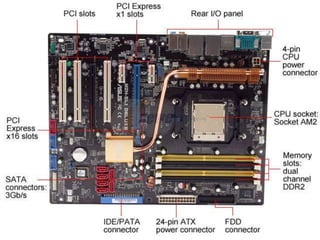

  • 11. PADRÕES DE BARRAMENTO DAS PLACAS-MÃE • PADRÃO ISA • PADRÃO EISA E MCA BUS • PADRÃO VLBUS (VESA LOCAL BUS) • PADRÃO PCI (PERIPHERAL COMPONENT INTERCONNECT) • PADRÃO AGP • PADRÃO PCI EXPRESS
  • 12. PADRÃO DE BARRAMENTOS BARRAMENTO ISA BARRAMENTO PCI PADRÃO AGP

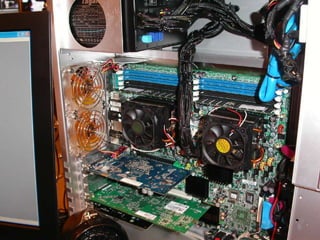

  • 13. DISSIPADOR “COOLER” • Dissipador ou cooler, é o nome dado ao conjunto de dissipação térmica, instalado sobre o processador. O cooler é formado por dois dispositivos: um dissipador de calor, que é um pedaço de alumínio ou cobre recortado, e uma ventoinha, que é um pequeno ventilador colocado sobre o dissipador de calor.

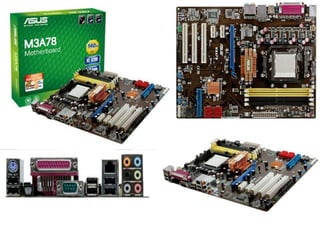

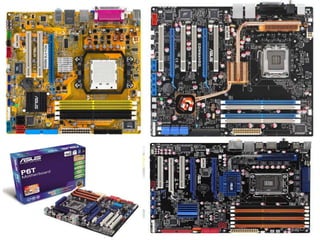

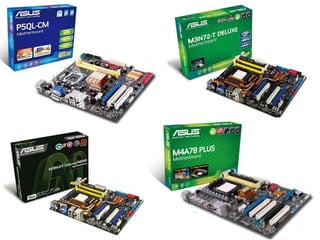

  • 14. NOVIDADES NO MERCADO • P5NT WS da Asus • Soquete 775 baseada no chipset nVidia nForce 680i LT SLI • Vem com suporte para os futuros processadores de 45 nm da Intel. • Suporta memórias DDR2 até 800 MHz; • 3 slots PCI Express x16; • 1 slot PCI-X; • dois slots PCI Express x1; • um slot PCI convencional; • Rede Gigabit Ethernet • Áudio de oito canais produzido pelo codec Realtek ALC888. 17 de Setembro de 2007.
  • 15. Novas placas-mãe da Gigabyte para o Opteron “Barcelona” • A Gigabyte lançou três novas placas-mãe com suporte aos processadores Opteron de quatro núcleos da AMD: • A GA-3CESL-RH é uma placa-mãe voltada para o mercado de servidores e é equipada com o chipset nVidia nForce Professional 3600 MCP, dois slots PCI Express x16, um slot PCI Express x8 (trabalhando a x4), dois slots PCI padrão, seis portas SATA suportando RAID 0/1/5 e uma porta ATA/100. • A GA-3CCWV-RH é uma placa-mãe voltada para o mercado de estações de trabalho e é equipada com o chipset nVidia MCP55 pro, um slot PCI Express x16, um slot PCI Express x8 (que pode suportar o modo SLI x8), um slot PCI-X, um slot PCI padrão, seis portas SATA suportando RAID 0/1/10/5 e uma porta ATA/133. • A GA-3CCWL-RH tem as mesmas especificações básicas da GA-3CCWV- RH com a exceção do slot PCI-X e da adição de um slot PCI Express x4.
  • 16. ASRock Lança Placa 4Core1333-eSATA2 • ASRock lançou a nova placa-mãe Intel 3 series. Chamada de ASRock 4Core1333-eSATA2 é baseada no chipset Intel P31 (ponte norte) e ICH7R (ponte sul) e suporta os processadores Intel Core 2 Quad, Core 2 Duo, Pentium Dual Core e Celeron 400. Também oferece suporte a até 4 GB de memórias Dual-channel DDR2 800/667/533 divididas em 4 slots. Tem 1 PCI Express x16.
  • 17. Biostar Apresenta Placa-Mãe TF650i Ultra-A7 • A Biostar lançou a placa-mãe TF650i Ultra-A7, com chipset NVidia nForce 650i Ultra. Como destaque, suporta barramento externo de 1333MHz Intel e tem a tecnologia 'MediaShield', um setup múltiplo de disco que seleciona automaticamente RAID 0, 1, 0+1, ou 5, dependendo da configuração que o usuário precisa. Suporta processadores Intel Core 2 Extreme/Core 2 Quad/ Core 2 Duo/ Pentium D/ Pentium 4 e Celeron D, Dual DDR2 800MHz (até 8 GB) e 8 x USB 2.0. Ainda tem 1 x PCI-E x16, 2 x PCI-E x1 e 3 x PCI, 4 x SATA2 3Gb/s.
  • 18. Placa-mãe Gigabyte GA-P35C-DS3R • A Gigabyte GA-P35C-DS3R é a placa-mãe mais topo de linha dentro do segmento de placas-mãe intermediárias baseadas no mais novo chipset da Intel, o P35. Dentre suas características podemos destacar suporte às memórias DDR3 e DDR2, oito portas SATA-300 (duas delas podem ser convertidas em eSATA) e componentes de alta qualidade (capacitores sólidos de alumínio, bobinas de ferrite e melhores transistores MOSFET). • Esta placa também oferece suporte ao Viiv (isto é, suporte à tecnologia Quick Resume, que permite ao PC imitar o comportamento de televisores: pressionando o botão power localizado no controle remoto a tela, o som, o teclado e o mouse são desligados) e a nova tecnologia “Intel Turbo Memory”, nome comercial da Tecnologia Robson, que é uma tecnologia de cache de disco usando memórias flash, disponível através da instalação de uma placa PCI Express x1
