Grupo: Neil, Marcos Paulo, Nayara, Mirela, Sabrina e Carla Rafaela
Matéria: Informática
Professor: Marcelo
Curso: 1º Ano Técnico Integrado Informática

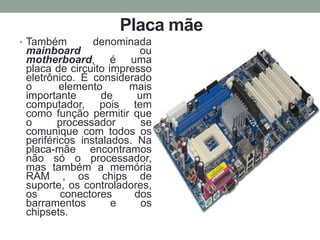

Placa mãe
• Também denominada
mainboard ou
motherboard, é uma
placa de circuito impresso
eletrônico. É considerado
o elemento mais
importante de um
computador, pois tem
como função permitir que
o processador se
comunique com todos os
periféricos instalados. Na
placa-mãe encontramos
não só o processador,
mas também a memória
RAM , os chips de
suporte, os controladores,
os conectores dos
barramentos e os
chipsets.
• AT e ATX
Padrão de Placas-Mãe
Padrão de Placas-Mãe

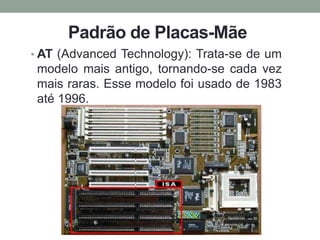

• AT (Advanced Technology): Trata-se de um
modelo mais antigo, tornando-se cada vez
mais raras. Esse modelo foi usado de 1983
até 1996.

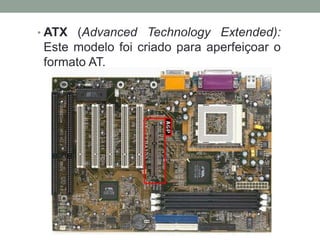

• ATX (Advanced Technology Extended):
Este modelo foi criado para aperfeiçoar o
formato AT.
Modelo da fonte AT e ATX
Fonte da ATXFonte da AT

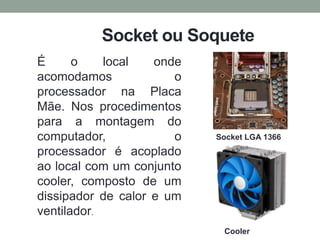

Socket ou Soquete
É o local onde
acomodamos o
processador na Placa
Mãe. Nos procedimentos
para a montagem do
computador, o
processador é acoplado
ao local com um conjunto
cooler, composto de um
dissipador de calor e um
ventilador.
Socket LGA 1366
Cooler
Socket Pinos Data Processador
ROM

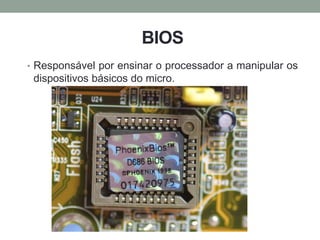

• BIOS, POST E SETUP
BIOS
• Responsável por ensinar o processador a manipular os
dispositivos básicos do micro.

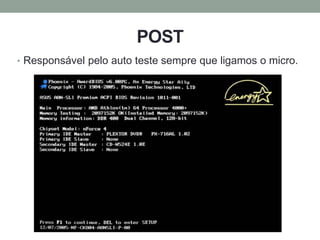

POST
• Responsável pelo auto teste sempre que ligamos o micro.

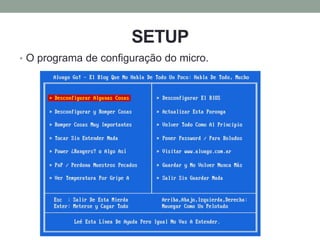

SETUP
• O programa de configuração do micro.
Conexões
Slot, barramento e Chipset
Conexões
• SLOT: Qualquer conector “fêmea” comprido e
estreito.
• Barramento: Uma estrutura física capaz de
conectar logicamente a vários dispositivos.
• Chipset: Conjunto de circuitos de apoio
utilizados na placa mãe. O chipset é quem define
entre outras coisas, a quantidade máxima de
memoria RAM que uma placa mãe pode ter, o
tipo memoria que pode ser usada, a frequência
máxima das memorias e do processador e o
padrão de discos rígidos aceitos.

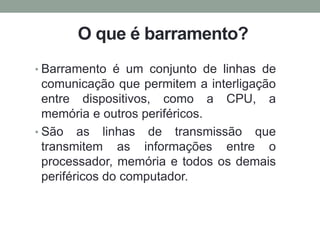

O que é barramento?
• Barramento é um conjunto de linhas de
comunicação que permitem a interligação
entre dispositivos, como a CPU, a
memória e outros periféricos.
• São as linhas de transmissão que
transmitem as informações entre o
processador, memória e todos os demais
periféricos do computador.
Estrutura do Barramento
• Consiste de vários caminhos e linhas de
comunicação
• Esses caminhos são capazes de transmitir
sinais que representam um único digito
binário
• Um conjunto de linhas pode transmitir
dados em paralelo
• EX: uma unidade de barramento de 8 bits
pode transmitir por 8 linhas
Barramentos
• Barramentos externos: interliga os
diversos componentes de um sistema
operacional tais como UCP, ou CPU,
memória unidades de entrada/saída, etc.
• Barramentos internos: interliga elementos
no interior de um componente (pastilha),
como por exemplo, os registradores, os
registros dos microprocessador.

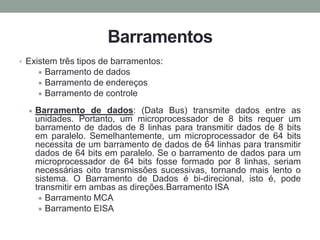

Barramentos
• Existem três tipos de barramentos:
Barramento de dados
Barramento de endereços
Barramento de controle
Barramento de dados: (Data Bus) transmite dados entre as
unidades. Portanto, um microprocessador de 8 bits requer um
barramento de dados de 8 linhas para transmitir dados de 8 bits
em paralelo. Semelhantemente, um microprocessador de 64 bits
necessita de um barramento de dados de 64 linhas para transmitir
dados de 64 bits em paralelo. Se o barramento de dados para um
microprocessador de 64 bits fosse formado por 8 linhas, seriam
necessárias oito transmissões sucessivas, tornando mais lento o
sistema. O Barramento de Dados é bi-direcional, isto é, pode
transmitir em ambas as direções.Barramento ISA
Barramento MCA
Barramento EISA
Barramentos

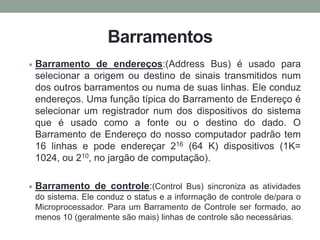

Barramento de endereços:(Address Bus) é usado para
selecionar a origem ou destino de sinais transmitidos num
dos outros barramentos ou numa de suas linhas. Ele conduz
endereços. Uma função típica do Barramento de Endereço é
selecionar um registrador num dos dispositivos do sistema
que é usado como a fonte ou o destino do dado. O
Barramento de Endereço do nosso computador padrão tem
16 linhas e pode endereçar 216 (64 K) dispositivos (1K=
1024, ou 210, no jargão de computação).
Barramento de controle:(Control Bus) sincroniza as atividades
do sistema. Ele conduz o status e a informação de controle de/para o
Microprocessador. Para um Barramento de Controle ser formado, ao
menos 10 (geralmente são mais) linhas de controle são necessárias.

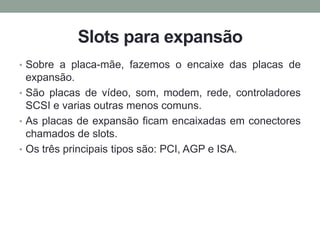

Slots para expansão
• Sobre a placa-mãe, fazemos o encaixe das placas de
expansão.
• São placas de vídeo, som, modem, rede, controladores
SCSI e varias outras menos comuns.
• As placas de expansão ficam encaixadas em conectores
chamados de slots.
• Os três principais tipos são: PCI, AGP e ISA.
ISA
• Comum em micros mais antigos para
encaixar placas de expansão, como
modems, placas de som, placas de vídeo,
• Está caindo em desuso por ser
relativamente lento em relação às novas
tecnologias.
• Frequência de operação de 8 MHz.
Slots ISA

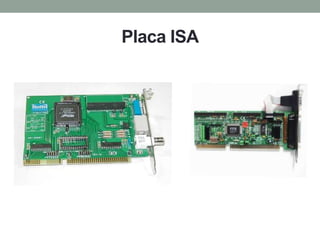

Placa ISA
PCI

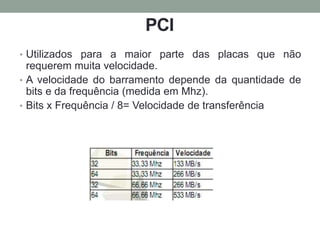

• Utilizados para a maior parte das placas que não
requerem muita velocidade.
• A velocidade do barramento depende da quantidade de
bits e da frequência (medida em Mhz).
• Bits x Frequência / 8= Velocidade de transferência

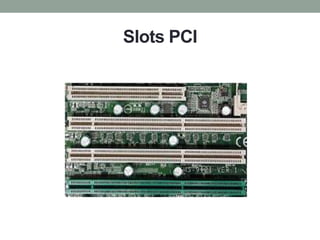

Slots PCI

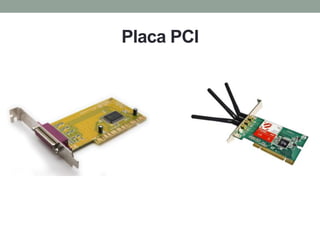

Placa PCI
AGP

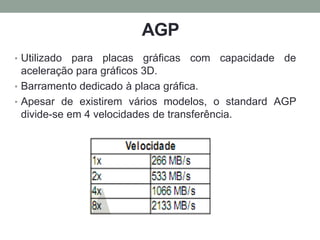

• Utilizado para placas gráficas com capacidade de
aceleração para gráficos 3D.
• Barramento dedicado à placa gráfica.
• Apesar de existirem vários modelos, o standard AGP
divide-se em 4 velocidades de transferência.
Slots AGP

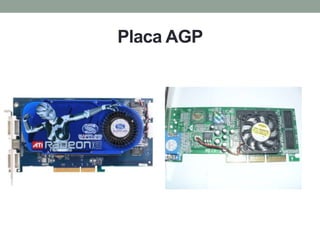

Placa AGP

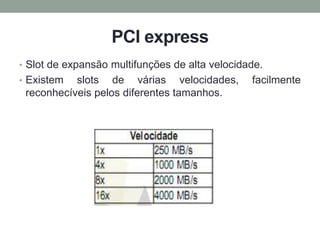

PCI express
• Slot de expansão multifunções de alta velocidade.
• Existem slots de várias velocidades, facilmente
reconhecíveis pelos diferentes tamanhos.

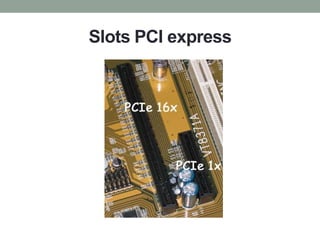

Slots PCI express

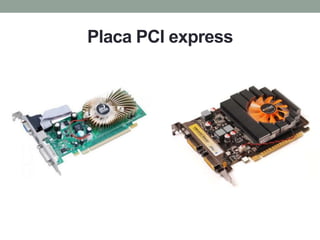

Placa PCI express

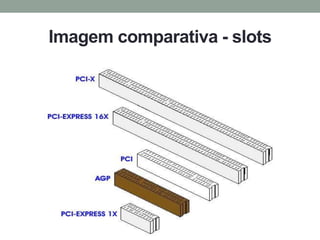

Imagem comparativa - slots
Imagem comparativa - slots
Slots de Memória
• Os slots de memória são
os componentes inseridos
na placa-mãe que
permitem a conexão dos
pentes de memória. Ex.:
DRR1,DDR2,DDR3,DDR4
(Lançamento em 2015)
Memórias RAM
Slots de Memórias RAM

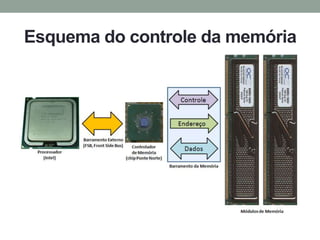

Esquema do controle da memória

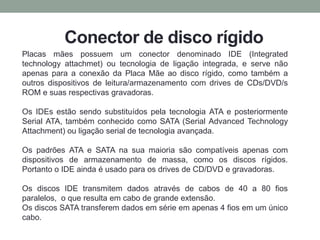

Conector de disco rígido
Placas mães possuem um conector denominado IDE (Integrated
technology attachmet) ou tecnologia de ligação integrada, e serve não
apenas para a conexão da Placa Mãe ao disco rígido, como também a
outros dispositivos de leitura/armazenamento com drives de CDs/DVD/s
ROM e suas respectivas gravadoras.
Os IDEs estão sendo substituídos pela tecnologia ATA e posteriormente
Serial ATA, também conhecido como SATA (Serial Advanced Technology
Attachment) ou ligação serial de tecnologia avançada.
Os padrões ATA e SATA na sua maioria são compatíveis apenas com
dispositivos de armazenamento de massa, como os discos rígidos.
Portanto o IDE ainda é usado para os drives de CD/DVD e gravadoras.
Os discos IDE transmitem dados através de cabos de 40 a 80 fios
paralelos, o que resulta em cabo de grande extensão.
Os discos SATA transferem dados em série em apenas 4 fios em um único
cabo.

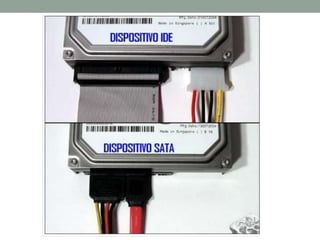

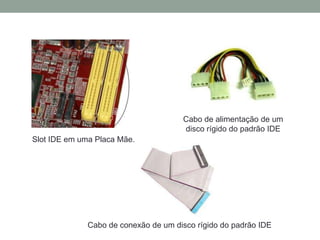

Slot IDE em uma Placa Mãe.
Cabo de alimentação de um
disco rígido do padrão IDE
Cabo de conexão de um disco rígido do padrão IDE

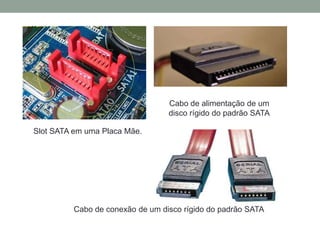

Slot SATA em uma Placa Mãe.
Cabo de alimentação de um
disco rígido do padrão SATA
Cabo de conexão de um disco rígido do padrão SATA

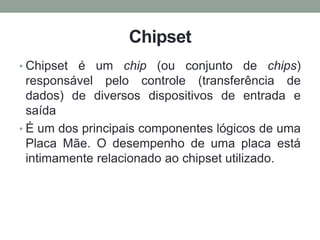

Chipset
• Chipset é um chip (ou conjunto de chips)
responsável pelo controle (transferência de
dados) de diversos dispositivos de entrada e
saída
• É um dos principais componentes lógicos de uma
Placa Mãe. O desempenho de uma placa está
intimamente relacionado ao chipset utilizado.

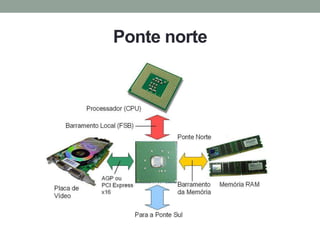

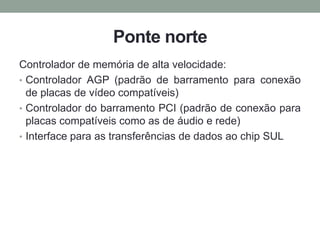

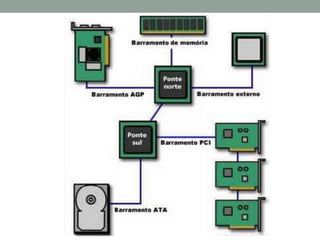

Ponte norte
Controlador de memória de alta velocidade:
• Controlador AGP (padrão de barramento para conexão
de placas de vídeo compatíveis)
• Controlador do barramento PCI (padrão de conexão para
placas compatíveis como as de áudio e rede)
• Interface para as transferências de dados ao chip SUL
Ponte norte
Ponte Sul

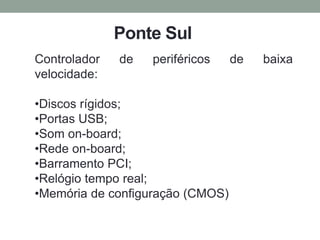

Controlador de periféricos de baixa
velocidade:
•Discos rígidos;
•Portas USB;
•Som on-board;
•Rede on-board;
•Barramento PCI;
•Relógio tempo real;
•Memória de configuração (CMOS)
Ponte Sul

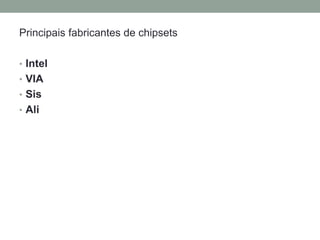

Principais fabricantes de chipsets
• Intel
• VIA
• Sis
• Ali
Bateria
A bateria interna do tipo Lítio(bateria de lítio)
CR2032 em placas-mãe antigas tem a função de
manter as informações da Flash-ROM (EEPROM)
armazenadas enquanto o computador está
desligado, nas placas-mãe atuais sua principal
função é manter o relógio interno funcionando.
Os principais sintomas de “final de vida” da bateria
são:
•CMOS CHECKSUM FAILURE
•CMOS BATERRY STATE LOW
•CMOS SYSTEM OPTIONS NOT SET
•CMOS TIME AND DATE NOT SET
Tipos de bateria existentes
Bateria com soquete
de presilha na parte
superior
Bateria com
soquete de
presilha na
parte lateral.
Soquete de
bateria em
disposição
vertical.

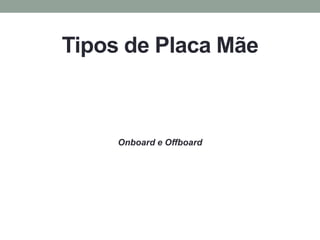

Tipos de Placa Mãe
Onboard e Offboard

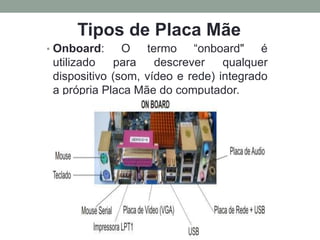

• Onboard: O termo “onboard" é
utilizado para descrever qualquer
dispositivo (som, vídeo e rede) integrado
a própria Placa Mãe do computador.
Tipos de Placa Mãe

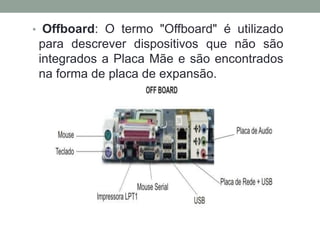

• Offboard: O termo "Offboard" é utilizado
para descrever dispositivos que não são
integrados a Placa Mãe e são encontrados
na forma de placa de expansão.

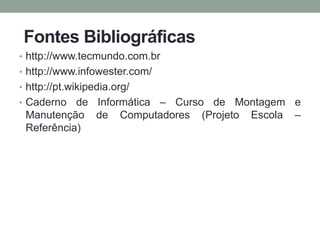

Fontes Bibliográficas
• http://www.tecmundo.com.br
• http://www.infowester.com/
• http://pt.wikipedia.org/
• Caderno de Informática – Curso de Montagem e
Manutenção de Computadores (Projeto Escola –
Referência)

Mais conteúdo relacionado

Mais procurados

SSD - Solid State Drive
SSD - Solid State DriveSSD - Solid State Drive
SSD - Solid State DriveVagner Leal

Aula 19 instalação de drivers de dispositivos
Aula 19   instalação de drivers de dispositivosAula 19   instalação de drivers de dispositivos
Aula 19 instalação de drivers de dispositivosMarcos Basilio

Aula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de ComputadoresAula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de ComputadoresJorge Ávila Miranda

Arquitetura de-computadores
Arquitetura de-computadoresArquitetura de-computadores
Arquitetura de-computadoresPimentel

Aula 09 - Memórias do Computador
Aula 09 - Memórias do ComputadorAula 09 - Memórias do Computador
Aula 09 - Memórias do ComputadorSuzana Viana Mota

Aula02 - Componentes de um Computador
Aula02 - Componentes de um ComputadorAula02 - Componentes de um Computador
Aula02 - Componentes de um ComputadorSuzana Viana Mota

Barramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de ComputadoresBarramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de ComputadoresWellington Oliveira

Arquitetura de um computador
Arquitetura de um computadorArquitetura de um computador
Arquitetura de um computadorFilipe Duarte

03º aula placa mãe painel frontal
03º aula placa mãe  painel frontal03º aula placa mãe  painel frontal
03º aula placa mãe painel frontalRoney Sousa

Arquitetura de Hardware
Arquitetura de HardwareArquitetura de Hardware
Arquitetura de HardwareMiguel Correia

Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus JanuáriaLista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus JanuáriaSuzana Viana Mota

Arquitetura Interna do Computador
Arquitetura Interna do ComputadorArquitetura Interna do Computador
Arquitetura Interna do ComputadorSara Gonçalves

Arquitetura interna do computador
Arquitetura interna do computadorArquitetura interna do computador
Arquitetura interna do computadorAndleloli

PESQUISA SOBRE BARRAMENTO
PESQUISA SOBRE BARRAMENTOPESQUISA SOBRE BARRAMENTO
PESQUISA SOBRE BARRAMENTOOtaviano Viana

Componentes da placa mãe
Componentes da placa mãeComponentes da placa mãe
Componentes da placa mãeWilsonkentura


Mais procurados (20)

Montando o Computador
Montando o ComputadorMontando o Computador
Montando o Computador

SSD - Solid State Drive
SSD - Solid State DriveSSD - Solid State Drive
SSD - Solid State Drive

Processadores
ProcessadoresProcessadores
Processadores

Aula 19 instalação de drivers de dispositivos
Aula 19   instalação de drivers de dispositivosAula 19   instalação de drivers de dispositivos
Aula 19 instalação de drivers de dispositivos

Aula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de ComputadoresAula07 - Arquitetura e Manutenção de Computadores
Aula07 - Arquitetura e Manutenção de Computadores

Arquitetura de-computadores
Arquitetura de-computadoresArquitetura de-computadores
Arquitetura de-computadores

Aula 09 - Memórias do Computador
Aula 09 - Memórias do ComputadorAula 09 - Memórias do Computador
Aula 09 - Memórias do Computador

Aula 01 instalação de hardware
Aula 01 instalação de hardwareAula 01 instalação de hardware
Aula 01 instalação de hardware

Aula02 - Componentes de um Computador
Aula02 - Componentes de um ComputadorAula02 - Componentes de um Computador
Aula02 - Componentes de um Computador

Barramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de ComputadoresBarramento do Sistema - Arquitetura e Organização de Computadores
Barramento do Sistema - Arquitetura e Organização de Computadores

Arquitetura de um computador
Arquitetura de um computadorArquitetura de um computador
Arquitetura de um computador

Formatando o computador
Formatando o computadorFormatando o computador
Formatando o computador

03º aula placa mãe painel frontal
03º aula placa mãe  painel frontal03º aula placa mãe  painel frontal
03º aula placa mãe painel frontal

Arquitetura de Hardware
Arquitetura de HardwareArquitetura de Hardware
Arquitetura de Hardware

Placa mãe
Placa mãePlaca mãe
Placa mãe

Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus JanuáriaLista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária
Lista de Exerícios - Manutenção e Redes de Computadores IFNMG - Campus Januária

Arquitetura Interna do Computador
Arquitetura Interna do ComputadorArquitetura Interna do Computador
Arquitetura Interna do Computador

Arquitetura interna do computador
Arquitetura interna do computadorArquitetura interna do computador
Arquitetura interna do computador

PESQUISA SOBRE BARRAMENTO
PESQUISA SOBRE BARRAMENTOPESQUISA SOBRE BARRAMENTO
PESQUISA SOBRE BARRAMENTO

Componentes da placa mãe
Componentes da placa mãeComponentes da placa mãe
Componentes da placa mãe


Semelhante a Placa mãe e barramentos

Componentes de Hardware
Componentes de HardwareComponentes de Hardware
Componentes de HardwareAdir Kuhn

Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014Evandro Júnior

Discos barramentos e portas de comunicação
Discos barramentos e portas de comunicaçãoDiscos barramentos e portas de comunicação
Discos barramentos e portas de comunicaçãosimoesflavio

Windows7educacao brz-web
Windows7educacao brz-webWindows7educacao brz-web
Windows7educacao brz-webPatibcosta

O computador e seu funcionamento
O computador e seu funcionamentoO computador e seu funcionamento
O computador e seu funcionamentoJackerCastilho

Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005Cláudio Amaral

Estrutura básica de um computador
Estrutura básica de um computadorEstrutura básica de um computador
Estrutura básica de um computadorAna Covas Grilo

Estrutura Básica de um
Estrutura Básica de um Estrutura Básica de um
Estrutura Básica de um Ana Covas Grilo

Motherboard.pdf
Motherboard.pdfMotherboard.pdf
Motherboard.pdffmtpereira

As mother boards
As mother boardsAs mother boards
As mother boardscabaldreams

As mother boards
As mother boardsAs mother boards
As mother boardsdgtavares

Arquitectura Interna Do Computador
Arquitectura Interna Do ComputadorArquitectura Interna Do Computador
Arquitectura Interna Do Computadoraerc

Introdução aos periféricos
Introdução aos periféricosIntrodução aos periféricos
Introdução aos periféricosHenrique Quirino

Aula sobre Placa mae e suas funcionalidades
Aula sobre Placa mae e suas funcionalidadesAula sobre Placa mae e suas funcionalidades
Aula sobre Placa mae e suas funcionalidadesWagnerSantiago2


Semelhante a Placa mãe e barramentos (20)

Componentes de Hardware
Componentes de HardwareComponentes de Hardware
Componentes de Hardware

Placa-Mãe
Placa-Mãe Placa-Mãe
Placa-Mãe

Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014

Placa mãe (motherboard)
Placa mãe (motherboard)Placa mãe (motherboard)
Placa mãe (motherboard)

Placa mae
Placa maePlaca mae
Placa mae

Motherboard
MotherboardMotherboard
Motherboard

Discos barramentos e portas de comunicação
Discos barramentos e portas de comunicaçãoDiscos barramentos e portas de comunicação
Discos barramentos e portas de comunicação

Windows7educacao brz-web
Windows7educacao brz-webWindows7educacao brz-web
Windows7educacao brz-web

O computador e seu funcionamento
O computador e seu funcionamentoO computador e seu funcionamento
O computador e seu funcionamento

Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005

Estrutura básica de um computador
Estrutura básica de um computadorEstrutura básica de um computador
Estrutura básica de um computador

Estrutura Básica de um
Estrutura Básica de um Estrutura Básica de um
Estrutura Básica de um

Motherboard.pdf
Motherboard.pdfMotherboard.pdf
Motherboard.pdf

As mother boards
As mother boardsAs mother boards
As mother boards

As mother boards
As mother boardsAs mother boards
As mother boards

1 conhecendo o pc
1 conhecendo o pc1 conhecendo o pc
1 conhecendo o pc

Placa mãe
Placa mãePlaca mãe
Placa mãe

Arquitectura Interna Do Computador
Arquitectura Interna Do ComputadorArquitectura Interna Do Computador
Arquitectura Interna Do Computador

Introdução aos periféricos
Introdução aos periféricosIntrodução aos periféricos
Introdução aos periféricos

Aula sobre Placa mae e suas funcionalidades
Aula sobre Placa mae e suas funcionalidadesAula sobre Placa mae e suas funcionalidades
Aula sobre Placa mae e suas funcionalidades


Mais de Neil Azevedo

Apresentacao modulo 5
Apresentacao   modulo 5Apresentacao   modulo 5
Apresentacao modulo 5Neil Azevedo

Palestra ahsfra (1)
Palestra ahsfra (1)Palestra ahsfra (1)
Palestra ahsfra (1)Neil Azevedo

Aula origem da vida
Aula   origem da vidaAula   origem da vida
Aula origem da vidaNeil Azevedo

Apresentação coca cola
Apresentação   coca colaApresentação   coca cola
Apresentação coca colaNeil Azevedo

10 razões contra o aborto
10 razões contra o aborto10 razões contra o aborto
10 razões contra o abortoNeil Azevedo

Relações métricas no triângulo retângulo
Relações métricas no triângulo retânguloRelações métricas no triângulo retângulo
Relações métricas no triângulo retânguloNeil Azevedo

Sistema digestório com imagens
Sistema digestório com imagensSistema digestório com imagens
Sistema digestório com imagensNeil Azevedo

Incentivo ao esporte
Incentivo ao esporteIncentivo ao esporte
Incentivo ao esporteNeil Azevedo

Variação linguística de são paulo
Variação linguística de são pauloVariação linguística de são paulo
Variação linguística de são pauloNeil Azevedo

Apresentao1 ppt-090623093937-phpapp02
Apresentao1 ppt-090623093937-phpapp02Apresentao1 ppt-090623093937-phpapp02
Apresentao1 ppt-090623093937-phpapp02Neil Azevedo

Relações métricas no triângulo retângulo
Relações métricas no triângulo retânguloRelações métricas no triângulo retângulo
Relações métricas no triângulo retânguloNeil Azevedo

Circunferências, arcos e ângulos
Circunferências, arcos e ângulosCircunferências, arcos e ângulos
Circunferências, arcos e ângulosNeil Azevedo


Mais de Neil Azevedo (20)

Codevasf
CodevasfCodevasf
Codevasf

Apresentacao modulo 5
Apresentacao   modulo 5Apresentacao   modulo 5
Apresentacao modulo 5

Palestra ahsfra (1)
Palestra ahsfra (1)Palestra ahsfra (1)
Palestra ahsfra (1)

Aula origem da vida
Aula   origem da vidaAula   origem da vida
Aula origem da vida

Apresentação coca cola
Apresentação   coca colaApresentação   coca cola
Apresentação coca cola

10 razões contra o aborto
10 razões contra o aborto10 razões contra o aborto
10 razões contra o aborto

Relações métricas no triângulo retângulo
Relações métricas no triângulo retânguloRelações métricas no triângulo retângulo
Relações métricas no triângulo retângulo

Mi coca cola
Mi coca colaMi coca cola
Mi coca cola

148 arq
148 arq148 arq
148 arq

Sistema digestório com imagens
Sistema digestório com imagensSistema digestório com imagens
Sistema digestório com imagens

Incentivo ao esporte
Incentivo ao esporteIncentivo ao esporte
Incentivo ao esporte

Circo
CircoCirco
Circo

Variação linguística de são paulo
Variação linguística de são pauloVariação linguística de são paulo
Variação linguística de são paulo

Maconha
MaconhaMaconha
Maconha

Pena de morte
Pena de mortePena de morte
Pena de morte

Apresentao1 ppt-090623093937-phpapp02
Apresentao1 ppt-090623093937-phpapp02Apresentao1 ppt-090623093937-phpapp02
Apresentao1 ppt-090623093937-phpapp02

Relações métricas no triângulo retângulo
Relações métricas no triângulo retânguloRelações métricas no triângulo retângulo
Relações métricas no triângulo retângulo

17
1717
17

Circunferências, arcos e ângulos
Circunferências, arcos e ângulosCircunferências, arcos e ângulos
Circunferências, arcos e ângulos

Handebol
HandebolHandebol
Handebol


Placa mãe e barramentos

  • 1. Grupo: Neil, Marcos Paulo, Nayara, Mirela, Sabrina e Carla Rafaela Matéria: Informática Professor: Marcelo Curso: 1º Ano Técnico Integrado Informática
  • 2. Placa mãe • Também denominada mainboard ou motherboard, é uma placa de circuito impresso eletrônico. É considerado o elemento mais importante de um computador, pois tem como função permitir que o processador se comunique com todos os periféricos instalados. Na placa-mãe encontramos não só o processador, mas também a memória RAM , os chips de suporte, os controladores, os conectores dos barramentos e os chipsets.
  • 3. • AT e ATX Padrão de Placas-Mãe
  • 4. Padrão de Placas-Mãe • AT (Advanced Technology): Trata-se de um modelo mais antigo, tornando-se cada vez mais raras. Esse modelo foi usado de 1983 até 1996.
  • 5. • ATX (Advanced Technology Extended): Este modelo foi criado para aperfeiçoar o formato AT.
  • 6. Modelo da fonte AT e ATX Fonte da ATXFonte da AT
  • 7.
  • 8.
  • 9. Socket ou Soquete É o local onde acomodamos o processador na Placa Mãe. Nos procedimentos para a montagem do computador, o processador é acoplado ao local com um conjunto cooler, composto de um dissipador de calor e um ventilador. Socket LGA 1366 Cooler
  • 10. Socket Pinos Data Processador
  • 12. BIOS • Responsável por ensinar o processador a manipular os dispositivos básicos do micro.
  • 13. POST • Responsável pelo auto teste sempre que ligamos o micro.
  • 14. SETUP • O programa de configuração do micro.
  • 16. Conexões • SLOT: Qualquer conector “fêmea” comprido e estreito. • Barramento: Uma estrutura física capaz de conectar logicamente a vários dispositivos. • Chipset: Conjunto de circuitos de apoio utilizados na placa mãe. O chipset é quem define entre outras coisas, a quantidade máxima de memoria RAM que uma placa mãe pode ter, o tipo memoria que pode ser usada, a frequência máxima das memorias e do processador e o padrão de discos rígidos aceitos.
  • 17. O que é barramento? • Barramento é um conjunto de linhas de comunicação que permitem a interligação entre dispositivos, como a CPU, a memória e outros periféricos. • São as linhas de transmissão que transmitem as informações entre o processador, memória e todos os demais periféricos do computador.
  • 18. Estrutura do Barramento • Consiste de vários caminhos e linhas de comunicação • Esses caminhos são capazes de transmitir sinais que representam um único digito binário • Um conjunto de linhas pode transmitir dados em paralelo • EX: uma unidade de barramento de 8 bits pode transmitir por 8 linhas
  • 19. Barramentos • Barramentos externos: interliga os diversos componentes de um sistema operacional tais como UCP, ou CPU, memória unidades de entrada/saída, etc. • Barramentos internos: interliga elementos no interior de um componente (pastilha), como por exemplo, os registradores, os registros dos microprocessador.
  • 20. Barramentos • Existem três tipos de barramentos: Barramento de dados Barramento de endereços Barramento de controle Barramento de dados: (Data Bus) transmite dados entre as unidades. Portanto, um microprocessador de 8 bits requer um barramento de dados de 8 linhas para transmitir dados de 8 bits em paralelo. Semelhantemente, um microprocessador de 64 bits necessita de um barramento de dados de 64 linhas para transmitir dados de 64 bits em paralelo. Se o barramento de dados para um microprocessador de 64 bits fosse formado por 8 linhas, seriam necessárias oito transmissões sucessivas, tornando mais lento o sistema. O Barramento de Dados é bi-direcional, isto é, pode transmitir em ambas as direções.Barramento ISA Barramento MCA Barramento EISA
  • 21. Barramentos Barramento de endereços:(Address Bus) é usado para selecionar a origem ou destino de sinais transmitidos num dos outros barramentos ou numa de suas linhas. Ele conduz endereços. Uma função típica do Barramento de Endereço é selecionar um registrador num dos dispositivos do sistema que é usado como a fonte ou o destino do dado. O Barramento de Endereço do nosso computador padrão tem 16 linhas e pode endereçar 216 (64 K) dispositivos (1K= 1024, ou 210, no jargão de computação). Barramento de controle:(Control Bus) sincroniza as atividades do sistema. Ele conduz o status e a informação de controle de/para o Microprocessador. Para um Barramento de Controle ser formado, ao menos 10 (geralmente são mais) linhas de controle são necessárias.
  • 22. Slots para expansão • Sobre a placa-mãe, fazemos o encaixe das placas de expansão. • São placas de vídeo, som, modem, rede, controladores SCSI e varias outras menos comuns. • As placas de expansão ficam encaixadas em conectores chamados de slots. • Os três principais tipos são: PCI, AGP e ISA.
  • 23. ISA • Comum em micros mais antigos para encaixar placas de expansão, como modems, placas de som, placas de vídeo, • Está caindo em desuso por ser relativamente lento em relação às novas tecnologias. • Frequência de operação de 8 MHz.
  • 26. PCI • Utilizados para a maior parte das placas que não requerem muita velocidade. • A velocidade do barramento depende da quantidade de bits e da frequência (medida em Mhz). • Bits x Frequência / 8= Velocidade de transferência
  • 29. AGP • Utilizado para placas gráficas com capacidade de aceleração para gráficos 3D. • Barramento dedicado à placa gráfica. • Apesar de existirem vários modelos, o standard AGP divide-se em 4 velocidades de transferência.
  • 32. PCI express • Slot de expansão multifunções de alta velocidade. • Existem slots de várias velocidades, facilmente reconhecíveis pelos diferentes tamanhos.
  • 37. Slots de Memória • Os slots de memória são os componentes inseridos na placa-mãe que permitem a conexão dos pentes de memória. Ex.: DRR1,DDR2,DDR3,DDR4 (Lançamento em 2015) Memórias RAM Slots de Memórias RAM
  • 38. Esquema do controle da memória
  • 39. Conector de disco rígido Placas mães possuem um conector denominado IDE (Integrated technology attachmet) ou tecnologia de ligação integrada, e serve não apenas para a conexão da Placa Mãe ao disco rígido, como também a outros dispositivos de leitura/armazenamento com drives de CDs/DVD/s ROM e suas respectivas gravadoras. Os IDEs estão sendo substituídos pela tecnologia ATA e posteriormente Serial ATA, também conhecido como SATA (Serial Advanced Technology Attachment) ou ligação serial de tecnologia avançada. Os padrões ATA e SATA na sua maioria são compatíveis apenas com dispositivos de armazenamento de massa, como os discos rígidos. Portanto o IDE ainda é usado para os drives de CD/DVD e gravadoras. Os discos IDE transmitem dados através de cabos de 40 a 80 fios paralelos, o que resulta em cabo de grande extensão. Os discos SATA transferem dados em série em apenas 4 fios em um único cabo.
  • 40. Slot IDE em uma Placa Mãe. Cabo de alimentação de um disco rígido do padrão IDE Cabo de conexão de um disco rígido do padrão IDE
  • 41. Slot SATA em uma Placa Mãe. Cabo de alimentação de um disco rígido do padrão SATA Cabo de conexão de um disco rígido do padrão SATA
  • 42.
  • 43. Chipset • Chipset é um chip (ou conjunto de chips) responsável pelo controle (transferência de dados) de diversos dispositivos de entrada e saída • É um dos principais componentes lógicos de uma Placa Mãe. O desempenho de uma placa está intimamente relacionado ao chipset utilizado.
  • 44. Ponte norte Controlador de memória de alta velocidade: • Controlador AGP (padrão de barramento para conexão de placas de vídeo compatíveis) • Controlador do barramento PCI (padrão de conexão para placas compatíveis como as de áudio e rede) • Interface para as transferências de dados ao chip SUL
  • 46. Ponte Sul Controlador de periféricos de baixa velocidade: •Discos rígidos; •Portas USB; •Som on-board; •Rede on-board; •Barramento PCI; •Relógio tempo real; •Memória de configuração (CMOS)
  • 48.
  • 49. Principais fabricantes de chipsets • Intel • VIA • Sis • Ali
  • 50. Bateria A bateria interna do tipo Lítio(bateria de lítio) CR2032 em placas-mãe antigas tem a função de manter as informações da Flash-ROM (EEPROM) armazenadas enquanto o computador está desligado, nas placas-mãe atuais sua principal função é manter o relógio interno funcionando. Os principais sintomas de “final de vida” da bateria são: •CMOS CHECKSUM FAILURE •CMOS BATERRY STATE LOW •CMOS SYSTEM OPTIONS NOT SET •CMOS TIME AND DATE NOT SET
  • 51. Tipos de bateria existentes Bateria com soquete de presilha na parte superior Bateria com soquete de presilha na parte lateral. Soquete de bateria em disposição vertical.
  • 52. Tipos de Placa Mãe Onboard e Offboard
  • 53. • Onboard: O termo “onboard" é utilizado para descrever qualquer dispositivo (som, vídeo e rede) integrado a própria Placa Mãe do computador. Tipos de Placa Mãe
  • 54. • Offboard: O termo "Offboard" é utilizado para descrever dispositivos que não são integrados a Placa Mãe e são encontrados na forma de placa de expansão.
  • 55.
  • 56. Fontes Bibliográficas • http://www.tecmundo.com.br • http://www.infowester.com/ • http://pt.wikipedia.org/ • Caderno de Informática – Curso de Montagem e Manutenção de Computadores (Projeto Escola – Referência)
