CURSO hardware
modulo hardware  teórico aula  5    2009 Memórias tipos e modelos Rogério A. C. Rodrigues rogerioftrabalho@hotmail.com cardoso083@gmail.com
Memórias EDO e DIMM Extended Data Out - Saída de Dados Estendida Tipo de circuito de memória RAM usada no PC da época dos primeiros Pentiums até o surgimento das memórias SDRAM, substituindo a tecnologia disponível anteriormente, chamada FPM.

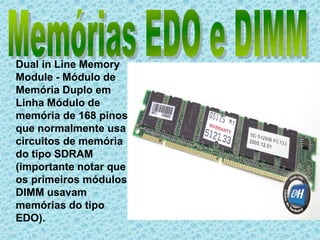

Memórias EDO e DIMM Dual in Line Memory Module - Módulo de Memória Duplo em Linha Módulo de memória de 168 pinos que normalmente usa circuitos de memória do tipo SDRAM (importante notar que os primeiros módulos DIMM usavam memórias do tipo EDO).

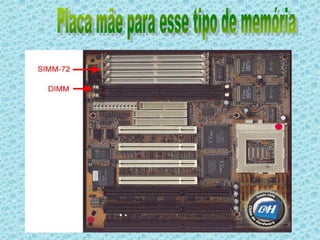

Placa mãe para esse tipo de memória

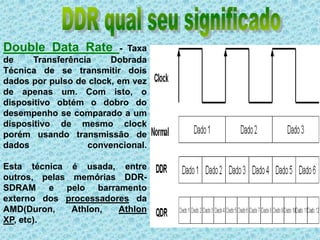

DDR qual seu significado  Double Data Rate - Taxa de Transferência Dobrada Técnica de se transmitir dois dados por pulso de clock, em vez de apenas um. Com isto, o dispositivo obtém o dobro do desempenho se comparado a um dispositivo de mesmo clock porém usando transmissão de dados convencional.Esta técnica é usada, entre outros, pelas memórias DDR-SDRAM e pelo barramento externo dos processadores da AMD(Duron, Athlon, Athlon XP, etc).

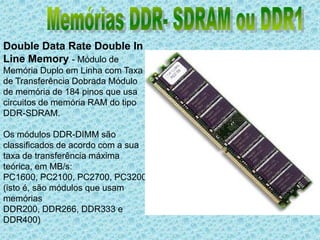

Memórias DDR- SDRAM ou DDR1  Double Data Rate Double In Line Memory - Módulo de Memória Duplo em Linha com Taxa de Transferência Dobrada Módulo de memória de 184 pinos que usa circuitos de memória RAM do tipo DDR-SDRAM.Os módulos DDR-DIMM são classificados de acordo com a sua taxa de transferência máxima teórica, em MB/s: PC1600, PC2100, PC2700, PC3200 (isto é, são módulos que usam memórias DDR200, DDR266, DDR333 e DDR400)

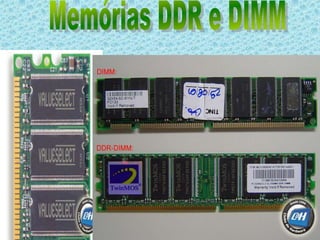

Memórias DDR e DIMM

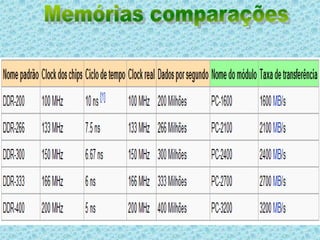

Memórias comparações
Memórias comparações

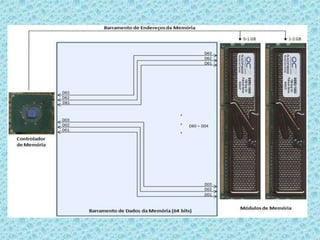

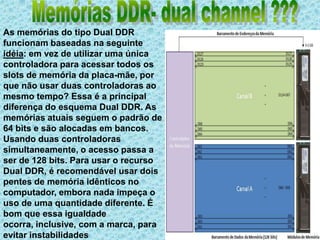

Memórias DDR- dual channel ??? As memórias do tipo Dual DDR funcionam baseadas na seguinte idéia: em vez de utilizar uma única controladora para acessar todos os slots de memória da placa-mãe, por que não usar duas controladoras ao mesmo tempo? Essa é a principal diferença do esquema Dual DDR. As memórias atuais seguem o padrão de 64 bits e são alocadas em bancos. Usando duas controladoras simultaneamente, o acesso passa a ser de 128 bits. Para usar o recurso Dual DDR, é recomendável usar dois pentes de memória idênticos no computador, embora nada impeça o uso de uma quantidade diferente. É bom que essa igualdade ocorra, inclusive, com a marca, para evitar instabilidades

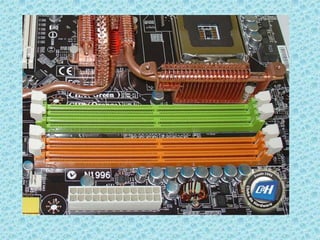

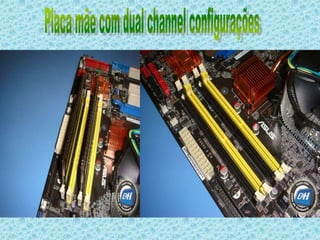

Placa mãe com dual channel configurações

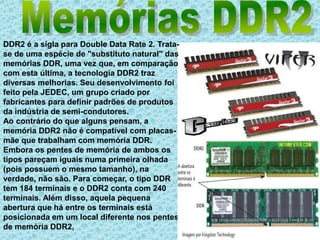

Memórias DDR2 DDR2 é a sigla para Double Data Rate 2. Trata-se de uma espécie de "substituto natural" das memórias DDR, uma vez que, em comparação com esta última, a tecnologia DDR2 traz diversas melhorias. Seu desenvolvimento foi feito pela JEDEC, um grupo criado por fabricantes para definir padrões de produtos da indústria de semi-condutores. Ao contrário do que alguns pensam, a memória DDR2 não é compatível com placas-mãe que trabalham com memória DDR. Embora os pentes de memória de ambos os tipos pareçam iguais numa primeira olhada (pois possuem o mesmo tamanho), na verdade, não são. Para começar, o tipo DDR tem 184 terminais e o DDR2 conta com 240 terminais. Além disso, aquela pequena abertura que há entre os terminais está posicionada em um local diferente nos pentes de memória DDR2,
Memórias DDR2

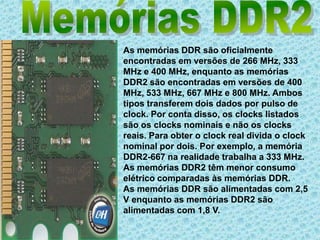

Memórias DDR2 As memórias DDR são oficialmente encontradas em versões de 266 MHz, 333 MHz e 400 MHz, enquanto as memórias DDR2 são encontradas em versões de 400 MHz, 533 MHz, 667 MHz e 800 MHz. Ambos tipos transferem dois dados por pulso de clock. Por conta disso, os clocks listados são os clocks nominais e não os clocks reais. Para obter o clock real divida o clock nominal por dois. Por exemplo, a memória DDR2-667 na realidade trabalha a 333 MHz.  As memórias DDR2 têm menor consumo elétrico comparadas às memórias DDR.  As memórias DDR são alimentadas com 2,5 V enquanto as memórias DDR2 são alimentadas com 1,8 V.

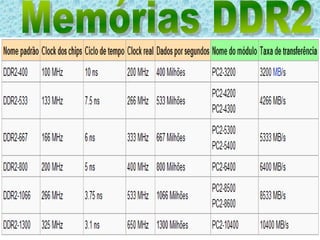

Memórias DDR2

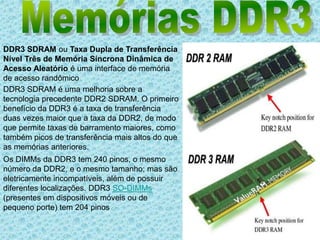

Memórias DDR3 DDR3 SDRAM ou Taxa Dupla de Transferência Nível Três de Memória Síncrona Dinâmica de Acesso Aleatório é uma interface de memória de acesso randômico DDR3 SDRAM é uma melhoria sobre a tecnologia precedente DDR2 SDRAM. O primeiro benefício da DDR3 é a taxa de transferência duas vezes maior que a taxa da DDR2, de modo que permite taxas de barramento maiores, como também picos de transferência mais altos do que as memórias anteriores. Os DIMMs da DDR3 tem 240 pinos, o mesmo número da DDR2, e o mesmo tamanho; mas são eletricamente incompatíveis, além de possuir diferentes localizações. DDR3 SO-DIMMs (presentes em dispositivos móveis ou de pequeno porte) tem 204 pinos
Duvidas ????

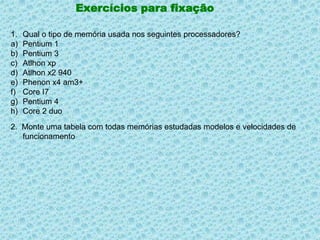

Exercícios para fixação Qual o tipo de memória usada nos seguintes processadores? Pentium 1 Pentium 3 Atlhonxp Atlhon x2 940 Phenon x4 am3+ Core I7 Pentium 4 Core 2 duo 2.  Monte uma tabela com todas memórias estudadas modelos e velocidades de funcionamento
