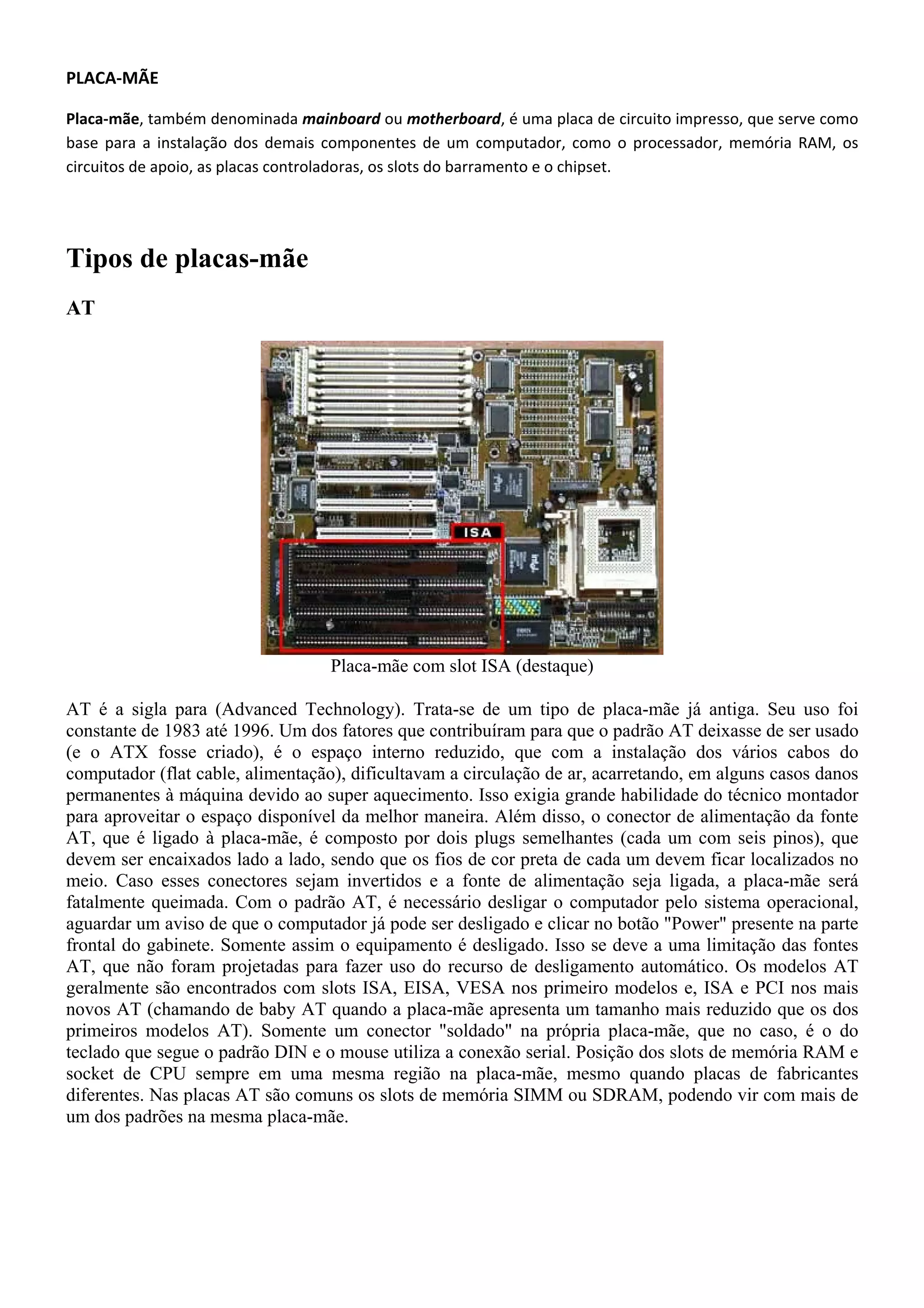

PLACA‐MÃE

Placa‐mãe, também denominada mainboard ou motherboard, é uma placa de circuito impresso, que serve como
base para a instalação dos demais componentes de um computador, como o processador, memória RAM, os
circuitos de apoio, as placas controladoras, os slots do barramento e o chipset.




Tipos de placas-mãe
AT




                                   Placa-mãe com slot ISA (destaque)

AT é a sigla para (Advanced Technology). Trata-se de um tipo de placa-mãe já antiga. Seu uso foi
constante de 1983 até 1996. Um dos fatores que contribuíram para que o padrão AT deixasse de ser usado
(e o ATX fosse criado), é o espaço interno reduzido, que com a instalação dos vários cabos do
computador (flat cable, alimentação), dificultavam a circulação de ar, acarretando, em alguns casos danos
permanentes à máquina devido ao super aquecimento. Isso exigia grande habilidade do técnico montador
para aproveitar o espaço disponível da melhor maneira. Além disso, o conector de alimentação da fonte
AT, que é ligado à placa-mãe, é composto por dois plugs semelhantes (cada um com seis pinos), que
devem ser encaixados lado a lado, sendo que os fios de cor preta de cada um devem ficar localizados no
meio. Caso esses conectores sejam invertidos e a fonte de alimentação seja ligada, a placa-mãe será
fatalmente queimada. Com o padrão AT, é necessário desligar o computador pelo sistema operacional,
aguardar um aviso de que o computador já pode ser desligado e clicar no botão "Power" presente na parte
frontal do gabinete. Somente assim o equipamento é desligado. Isso se deve a uma limitação das fontes
AT, que não foram projetadas para fazer uso do recurso de desligamento automático. Os modelos AT
geralmente são encontrados com slots ISA, EISA, VESA nos primeiro modelos e, ISA e PCI nos mais
novos AT (chamando de baby AT quando a placa-mãe apresenta um tamanho mais reduzido que os dos
primeiros modelos AT). Somente um conector "soldado" na própria placa-mãe, que no caso, é o do
teclado que segue o padrão DIN e o mouse utiliza a conexão serial. Posição dos slots de memória RAM e
socket de CPU sempre em uma mesma região na placa-mãe, mesmo quando placas de fabricantes
diferentes. Nas placas AT são comuns os slots de memória SIMM ou SDRAM, podendo vir com mais de
um dos padrões na mesma placa-mãe.
AT e ATX (simultaneamente)

Modelo de transição entre o AT e o ATX uma vez que as duas tecnologias são encontradas
simultaneamente. Esta é uma estratégia criada pelos fabricantes para obterem maior flexibilidade
comercial.

ATX

ATX é a sigla para (Advanced Technology Extended). Pelo nome, é possível notar que trata-se do padrão
AT aperfeiçoado. Um dos principais desenvolvedores do ATX foi a Intel. O objetivo do ATX foi de
solucionar os problemas do padrão AT (citados anteriormente), o padrão apresenta uma série de
melhorias em relação ao anterior. Atualmente a maioria dos computadores novos vem baseados neste
padrão. Entre as principais características do ATX, estão:

   •   o maior espaço interno, proporcionando uma ventilação adequada,
   •   conectores de teclado e mouse no formato mini-DIM PS/2 (conectores menores)
   •   conectores serial e paralelo ligados diretamente na placa-mãe, sem a necessidade de cabos,
   •   melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas de
       expansão por falta de espaço.




                                 Conector de energia ATX (24 furos)




                              Placa-mãe ATX com slot AGP (destaque)

Quanto à fonte de alimentação, encontramos melhoras significativas. A começar pelo conector de energia
ligado à placa-mãe. Ao contrário do padrão AT, não é possível encaixar o plug de forma invertida. Cada
orifício do conector possui um formato, que dificulta o encaixe errado. A posição dos slots de memória
RAM e socket de CPU variam a posição conforme o fabricante. Nestas placas serão encontrados slots de
memória SDRAM, Rambus, DDR, DDR-II ou DDR-III, podendo vir com mais de um dos padrões na
mesma placa-mãe. Geralmente os slots de expansão mais encontrados são os PCI, AGP, AMR/CNR e
PCI-Express. As placas mais novas vêm com entrada na própria placa-mãe para padrões de disco rígido
IDE, Serial ATA ou Serial ATA II. Gerenciamento de energia quando desligado o micro, suporta o uso
do comando "shutdown", que permite o desligamento automático do micro sem o uso da chave de
desligamento encontrada no gabinete. Se a placa mãe for alimentada por uma fonte com padrão ATX é
possível ligar o computador utilizando um sinal externo como, por exemplo, uma chamada telefônica
recebida pelo modem instalado.

BTX

BTX é um formato de placas-mãe criado pela intel e lançado em 2003 para substituir o formato ATX. O
objetivo do BTX foi otimizar o desempenho do sistema e melhorar a ventilação interna. Atualmente, o
desenvolvimento desse padrão está parado.

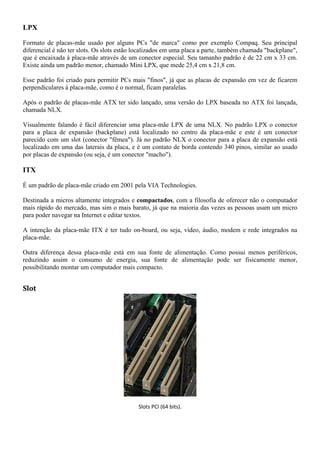

LPX

Formato de placas-mãe usado por alguns PCs "de marca" como por exemplo Compaq. Seu principal
diferencial é não ter slots. Os slots estão localizados em uma placa a parte, também chamada "backplane",
que é encaixada à placa-mãe através de um conector especial. Seu tamanho padrão é de 22 cm x 33 cm.
Existe ainda um padrão menor, chamado Mini LPX, que mede 25,4 cm x 21,8 cm.

Esse padrão foi criado para permitir PCs mais "finos", já que as placas de expansão em vez de ficarem
perpendiculares à placa-mãe, como é o normal, ficam paralelas.

Após o padrão de placas-mãe ATX ter sido lançado, uma versão do LPX baseada no ATX foi lançada,
chamada NLX.

Visualmente falando é fácil diferenciar uma placa-mãe LPX de uma NLX. No padrão LPX o conector
para a placa de expansão (backplane) está localizado no centro da placa-mãe e este é um conector
parecido com um slot (conector "fêmea"). Já no padrão NLX o conector para a placa de expansão está
localizado em uma das laterais da placa, e é um contato de borda contendo 340 pinos, similar ao usado
por placas de expansão (ou seja, é um conector "macho").

ITX

É um padrão de placa-mãe criado em 2001 pela VIA Technologies.

Destinada a micros altamente integrados e compactados, com a filosofia de oferecer não o computador
mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas usam um micro
para poder navegar na Internet e editar textos.

A intenção da placa-mãe ITX é ter tudo on-board, ou seja, vídeo, áudio, modem e rede integrados na
placa-mãe.

Outra diferença dessa placa-mãe está em sua fonte de alimentação. Como possui menos periféricos,
reduzindo assim o consumo de energia, sua fonte de alimentação pode ser fisicamente menor,
possibilitando montar um computador mais compacto.

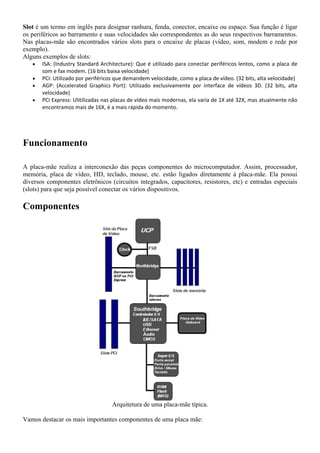

Slot




                                            Slots PCI (64 bits).
Slot é um termo em inglês para designar ranhura, fenda, conector, encaixe ou espaço. Sua função é ligar
os periféricos ao barramento e suas velocidades são correspondentes as do seus respectivos barramentos.
Nas placas-mãe são encontrados vários slots para o encaixe de placas (vídeo, som, modem e rede por
exemplo).
Alguns exemplos de slots:
   •   ISA: (Industry Standard Architecture): Que é utilizado para conectar periféricos lentos, como a placa de
       som e fax modem. (16 bits baixa velocidade)
   •   PCI: Utilizado por periféricos que demandem velocidade, como a placa de vídeo. (32 bits, alta velocidade)
   •   AGP: (Accelerated Graphics Port): Utilizado exclusivamente por interface de vídeos 3D. (32 bits, alta
       velocidade)
   •   PCI Express: Ulitilizadas nas placas de vídeo mais modernas, ela varia de 1X até 32X, mas atualmente não
       encontramos mais de 16X, é a mais rápida do momento.




Funcionamento

A placa-mãe realiza a interconexão das peças componentes do microcomputador. Assim, processador,
memória, placa de vídeo, HD, teclado, mouse, etc. estão ligados diretamente à placa-mãe. Ela possui
diversos componentes eletrônicos (circuitos integrados, capacitores, resistores, etc) e entradas especiais
(slots) para que seja possível conectar os vários dispositivos.

Componentes




                                   Arquitetura de uma placa-mãe típica.

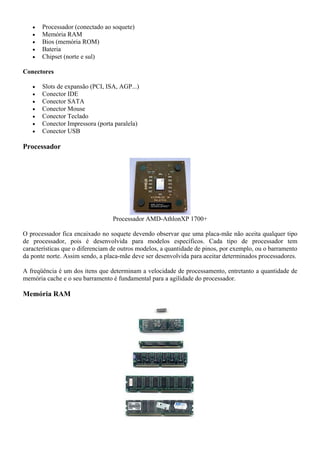

Vamos destacar os mais importantes componentes de uma placa mãe:
•   Processador (conectado ao soquete)
   •   Memória RAM
   •   Bios (memória ROM)
   •   Bateria
   •   Chipset (norte e sul)

Conectores

   •   Slots de expansão (PCI, ISA, AGP...)
   •   Conector IDE
   •   Conector SATA
   •   Conector Mouse
   •   Conector Teclado
   •   Conector Impressora (porta paralela)
   •   Conector USB

Processador




                                  Processador AMD-AthlonXP 1700+

O processador fica encaixado no soquete devendo observar que uma placa-mãe não aceita qualquer tipo
de processador, pois é desenvolvida para modelos específicos. Cada tipo de processador tem
características que o diferenciam de outros modelos, a quantidade de pinos, por exemplo, ou o barramento
da ponte norte. Assim sendo, a placa-mãe deve ser desenvolvida para aceitar determinados processadores.

A freqüência é um dos itens que determinam a velocidade de processamento, entretanto a quantidade de
memória cache e o seu barramento é fundamental para a agilidade do processador.

Memória RAM

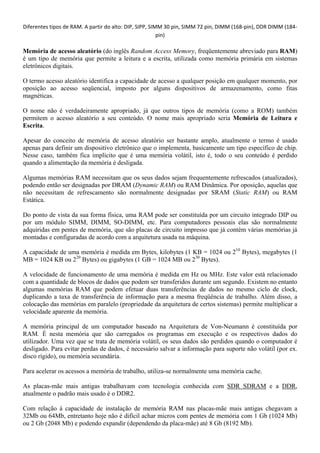

Diferentes tipos de RAM. A partir do alto: DIP, SIPP, SIMM 30 pin, SIMM 72 pin, DIMM (168‐pin), DDR DIMM (184‐
                                                         pin)

Memória de acesso aleatório (do inglês Random Access Memory, freqüentemente abreviado para RAM)
é um tipo de memória que permite a leitura e a escrita, utilizada como memória primária em sistemas
eletrônicos digitais.

O termo acesso aleatório identifica a capacidade de acesso a qualquer posição em qualquer momento, por
oposição ao acesso seqüencial, imposto por alguns dispositivos de armazenamento, como fitas
magnéticas.

O nome não é verdadeiramente apropriado, já que outros tipos de memória (como a ROM) também
permitem o acesso aleatório a seu conteúdo. O nome mais apropriado seria Memória de Leitura e
Escrita.

Apesar do conceito de memória de acesso aleatório ser bastante amplo, atualmente o termo é usado
apenas para definir um dispositivo eletrônico que o implementa, basicamente um tipo específico de chip.
Nesse caso, também fica implícito que é uma memória volátil, isto é, todo o seu conteúdo é perdido
quando a alimentação da memória é desligada.

Algumas memórias RAM necessitam que os seus dados sejam frequentemente refrescados (atualizados),
podendo então ser designadas por DRAM (Dynamic RAM) ou RAM Dinâmica. Por oposição, aquelas que
não necessitam de refrescamento são normalmente designadas por SRAM (Static RAM) ou RAM
Estática.

Do ponto de vista da sua forma física, uma RAM pode ser constituída por um circuito integrado DIP ou
por um módulo SIMM, DIMM, SO-DIMM, etc. Para computadores pessoais elas são normalmente
adquiridas em pentes de memória, que são placas de circuito impresso que já contém várias memórias já
montadas e configuradas de acordo com a arquitetura usada na máquina.

A capacidade de uma memória é medida em Bytes, kilobytes (1 KB = 1024 ou 210 Bytes), megabytes (1
MB = 1024 KB ou 220 Bytes) ou gigabytes (1 GB = 1024 MB ou 230 Bytes).

A velocidade de funcionamento de uma memória é medida em Hz ou MHz. Este valor está relacionado
com a quantidade de blocos de dados que podem ser transferidos durante um segundo. Existem no entanto
algumas memórias RAM que podem efetuar duas transferências de dados no mesmo ciclo de clock,
duplicando a taxa de transferência de informação para a mesma freqüência de trabalho. Além disso, a
colocação das memórias em paralelo (propriedade da arquitetura de certos sistemas) permite multiplicar a
velocidade aparente da memória.

A memória principal de um computador baseado na Arquitetura de Von-Neumann é constituída por
RAM. É nesta memória que são carregados os programas em execução e os respectivos dados do
utilizador. Uma vez que se trata de memória volátil, os seus dados são perdidos quando o computador é
desligado. Para evitar perdas de dados, é necessário salvar a informação para suporte não volátil (por ex.
disco rígido), ou memória secundária.

Para acelerar os acessos a memória de trabalho, utiliza-se normalmente uma memória cache.

As placas-mãe mais antigas trabalhavam com tecnologia conhecida com SDR SDRAM e a DDR,
atualmente o padrão mais usado é o DDR2.

Com relação à capacidade de instalação de memória RAM nas placas-mãe mais antigas chegavam a
32Mb ou 64Mb, entretanto hoje não é difícil achar micros com pentes de memória com 1 Gb (1024 Mb)
ou 2 Gb (2048 Mb) e podendo expandir (dependendo da placa-mãe) até 8 Gb (8192 Mb).

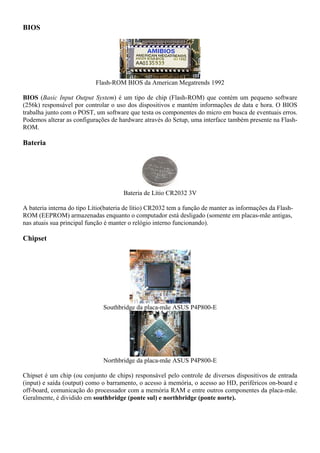

BIOS




                            Flash-ROM BIOS da American Megatrends 1992

BIOS (Basic Input Output System) é um tipo de chip (Flash-ROM) que contém um pequeno software
(256k) responsável por controlar o uso dos dispositivos e mantém informações de data e hora. O BIOS
trabalha junto com o POST, um software que testa os componentes do micro em busca de eventuais erros.
Podemos alterar as configurações de hardware através do Setup, uma interface também presente na Flash-
ROM.

Bateria




                                      Bateria de Lítio CR2032 3V

A bateria interna do tipo Lítio(bateria de lítio) CR2032 tem a função de manter as informações da Flash-
ROM (EEPROM) armazenadas enquanto o computador está desligado (somente em placas-mãe antigas,
nas atuais sua principal função é manter o relógio interno funcionando).

Chipset




                               Southbridge da placa-mãe ASUS P4P800-E




                               Northbridge da placa-mãe ASUS P4P800-E

Chipset é um chip (ou conjunto de chips) responsável pelo controle de diversos dispositivos de entrada
(input) e saída (output) como o barramento, o acesso à memória, o acesso ao HD, periféricos on-board e
off-board, comunicação do processador com a memória RAM e entre outros componentes da placa-mãe.
Geralmente, é dividido em southbridge (ponte sul) e northbridge (ponte norte).

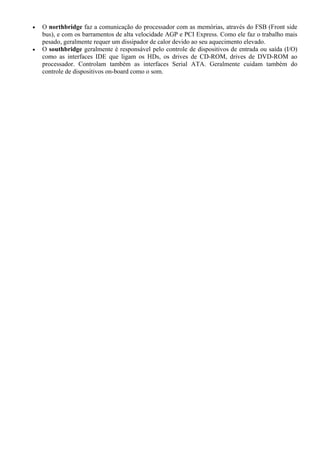

•   O northbridge faz a comunicação do processador com as memórias, através do FSB (Front side
    bus), e com os barramentos de alta velocidade AGP e PCI Express. Como ele faz o trabalho mais
    pesado, geralmente requer um dissipador de calor devido ao seu aquecimento elevado.
•   O southbridge geralmente é responsável pelo controle de dispositivos de entrada ou saída (I/O)
    como as interfaces IDE que ligam os HDs, os drives de CD-ROM, drives de DVD-ROM ao
    processador. Controlam também as interfaces Serial ATA. Geralmente cuidam também do
    controle de dispositivos on-board como o som.

Mais conteúdo relacionado

Mais procurados

Placa mãe e barramentos
Placa mãe e barramentosPlaca mãe e barramentos
Placa mãe e barramentos
Neil Azevedo

Motherboard
MotherboardMotherboard
Motherboard
drogapraisso

Motherboard
MotherboardMotherboard
Motherboard
jvgarlito

Aula sobre Placa-mãe
Aula sobre Placa-mãeAula sobre Placa-mãe
Aula sobre Placa-mãe
Filipe Flores

Aula2
Aula2Aula2
Aula2
willians

Placa mãe (motherboard)
Placa mãe (motherboard)Placa mãe (motherboard)
Placa mãe (motherboard)
Thiago De Assis Azevedo

3° unidade (placa mãe)
3° unidade (placa mãe)3° unidade (placa mãe)
3° unidade (placa mãe)
André Lopes

Placa mae
Placa maePlaca mae
Placa mãe
Placa mãePlaca mãe
Placa mãe
Rogério Cardoso

Vendo computador completo
Vendo computador completoVendo computador completo
Vendo computador completo
Marcos Vinicius Rodrigues

Placa-Mãe
Placa-Mãe Placa-Mãe
Placa-Mãe
Evandro Júnior

Tipos de placas
Tipos de placasTipos de placas
Tipos de placas
pronatecvja

Motherboard
MotherboardMotherboard
Motherboard
Nelson Sousa

Placa mãe
Placa mãePlaca mãe
Placa mãe
Douglas Vieira

Componentes da placa mãe
Componentes da placa mãeComponentes da placa mãe
Componentes da placa mãe
Wilsonkentura

Placa mãe
Placa mãePlaca mãe
Placa mãe
lukiinhas258789

ARQUITECTURA DE COMPUTADORES
ARQUITECTURA DE COMPUTADORESARQUITECTURA DE COMPUTADORES
ARQUITECTURA DE COMPUTADORES
vitec

Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005
Cláudio Amaral

Aula 3 placa mãe e processadores
Aula 3   placa mãe e processadoresAula 3   placa mãe e processadores
Aula 3 placa mãe e processadores
redesinforma


Mais procurados (19)

Placa mãe e barramentos
Placa mãe e barramentosPlaca mãe e barramentos
Placa mãe e barramentos

Motherboard
MotherboardMotherboard
Motherboard

Motherboard
MotherboardMotherboard
Motherboard

Aula sobre Placa-mãe
Aula sobre Placa-mãeAula sobre Placa-mãe
Aula sobre Placa-mãe

Aula2
Aula2Aula2
Aula2

Placa mãe (motherboard)
Placa mãe (motherboard)Placa mãe (motherboard)
Placa mãe (motherboard)

3° unidade (placa mãe)
3° unidade (placa mãe)3° unidade (placa mãe)
3° unidade (placa mãe)

Placa mae
Placa maePlaca mae
Placa mae

Placa mãe
Placa mãePlaca mãe
Placa mãe

Vendo computador completo
Vendo computador completoVendo computador completo
Vendo computador completo

Placa-Mãe
Placa-Mãe Placa-Mãe
Placa-Mãe

Tipos de placas
Tipos de placasTipos de placas
Tipos de placas

Motherboard
MotherboardMotherboard
Motherboard

Placa mãe
Placa mãePlaca mãe
Placa mãe

Componentes da placa mãe
Componentes da placa mãeComponentes da placa mãe
Componentes da placa mãe

Placa mãe
Placa mãePlaca mãe
Placa mãe

ARQUITECTURA DE COMPUTADORES
ARQUITECTURA DE COMPUTADORESARQUITECTURA DE COMPUTADORES
ARQUITECTURA DE COMPUTADORES

Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005Fundamento Hardware - Aula 005
Fundamento Hardware - Aula 005

Aula 3 placa mãe e processadores
Aula 3   placa mãe e processadoresAula 3   placa mãe e processadores
Aula 3 placa mãe e processadores


Semelhante a Placa mae

Placa mãe
Placa mãePlaca mãe
Placa mãe
edineyfelix

03 hardwere (placa mãe)
03   hardwere (placa mãe)03   hardwere (placa mãe)
03 hardwere (placa mãe)
Elizeu Ferro

Aula sobre Placa mae e suas funcionalidades
Aula sobre Placa mae e suas funcionalidadesAula sobre Placa mae e suas funcionalidades
Aula sobre Placa mae e suas funcionalidades
WagnerSantiago2

Placa mãe
Placa mãePlaca mãe
Placa mãe
lukiinhas258789

Motherboard.pdf
Motherboard.pdfMotherboard.pdf
Motherboard.pdf
fmtpereira

Placa mae-oficinas de informatica
Placa mae-oficinas de informaticaPlaca mae-oficinas de informatica
Placa mae-oficinas de informatica
Universidade Zambeze

Aula de hardware
Aula de hardwareAula de hardware
Aula de hardware
felipe_13

Placa mãe
Placa mãePlaca mãe
Pesquisa livika
Pesquisa livikaPesquisa livika
Pesquisa livika
Leandro Valois

Aula06 - Arquitetura e Manutenção de Computadores
Aula06 - Arquitetura e Manutenção de ComputadoresAula06 - Arquitetura e Manutenção de Computadores
Aula06 - Arquitetura e Manutenção de Computadores
Jorge Ávila Miranda

Apresentaçãosem Animaca0
Apresentaçãosem Animaca0Apresentaçãosem Animaca0
Apresentaçãosem Animaca0
djbala5 10

Apresentação2
Apresentação2Apresentação2
Apresentação2
djbala5 10

ApresentaçãOsem Animaca0
ApresentaçãOsem Animaca0ApresentaçãOsem Animaca0
ApresentaçãOsem Animaca0
djbala5 10

Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014
Evandro Júnior

As mother boards
As mother boardsAs mother boards
As mother boards
cabaldreams

As mother boards
As mother boardsAs mother boards
As mother boards
dgtavares

Capítulo 03 placa mãe
Capítulo 03   placa mãeCapítulo 03   placa mãe
Capítulo 03 placa mãe
felipesouzaex

Componentes de Hardware
Componentes de HardwareComponentes de Hardware
Componentes de Hardware
Adir Kuhn

Tipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Tipos de: Memórias, Motherboards, Placas Gráficas e ProcessadoresTipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Tipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Rui Ferreira

1 conhecendo o pc
1 conhecendo o pc1 conhecendo o pc
1 conhecendo o pc
Sandra Minhós


Semelhante a Placa mae (20)

Placa mãe
Placa mãePlaca mãe
Placa mãe

03 hardwere (placa mãe)
03   hardwere (placa mãe)03   hardwere (placa mãe)
03 hardwere (placa mãe)

Aula sobre Placa mae e suas funcionalidades
Aula sobre Placa mae e suas funcionalidadesAula sobre Placa mae e suas funcionalidades
Aula sobre Placa mae e suas funcionalidades

Placa mãe
Placa mãePlaca mãe
Placa mãe

Motherboard.pdf
Motherboard.pdfMotherboard.pdf
Motherboard.pdf

Placa mae-oficinas de informatica
Placa mae-oficinas de informaticaPlaca mae-oficinas de informatica
Placa mae-oficinas de informatica

Aula de hardware
Aula de hardwareAula de hardware
Aula de hardware

Placa mãe
Placa mãePlaca mãe
Placa mãe

Pesquisa livika
Pesquisa livikaPesquisa livika
Pesquisa livika

Aula06 - Arquitetura e Manutenção de Computadores
Aula06 - Arquitetura e Manutenção de ComputadoresAula06 - Arquitetura e Manutenção de Computadores
Aula06 - Arquitetura e Manutenção de Computadores

Apresentaçãosem Animaca0
Apresentaçãosem Animaca0Apresentaçãosem Animaca0
Apresentaçãosem Animaca0

Apresentação2
Apresentação2Apresentação2
Apresentação2

ApresentaçãOsem Animaca0
ApresentaçãOsem Animaca0ApresentaçãOsem Animaca0
ApresentaçãOsem Animaca0

Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014Placa Mãe - Atualizado 29/10/2014
Placa Mãe - Atualizado 29/10/2014

As mother boards
As mother boardsAs mother boards
As mother boards

As mother boards
As mother boardsAs mother boards
As mother boards

Capítulo 03 placa mãe
Capítulo 03   placa mãeCapítulo 03   placa mãe
Capítulo 03 placa mãe

Componentes de Hardware
Componentes de HardwareComponentes de Hardware
Componentes de Hardware

Tipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Tipos de: Memórias, Motherboards, Placas Gráficas e ProcessadoresTipos de: Memórias, Motherboards, Placas Gráficas e Processadores
Tipos de: Memórias, Motherboards, Placas Gráficas e Processadores

1 conhecendo o pc
1 conhecendo o pc1 conhecendo o pc
1 conhecendo o pc


Mais de redesinforma

Completas
CompletasCompletas
Completas
redesinforma

Redes2
Redes2Redes2
Redes2
redesinforma

Redes3
Redes3Redes3
Redes3
redesinforma

Redes osi
Redes osiRedes osi
Redes osi
redesinforma

Basico de protocolos_2009
Basico de protocolos_2009Basico de protocolos_2009
Basico de protocolos_2009
redesinforma

Questoes
QuestoesQuestoes
Questoes
redesinforma

Redes lista exercicios
Redes lista exerciciosRedes lista exercicios
Redes lista exercicios
redesinforma

Lista exerc conceitos-mod-ref
Lista exerc conceitos-mod-refLista exerc conceitos-mod-ref
Lista exerc conceitos-mod-ref
redesinforma

Exercícios para semestre
Exercícios para semestreExercícios para semestre
Exercícios para semestre
redesinforma

Exercicio parte1
Exercicio parte1Exercicio parte1
Exercicio parte1
redesinforma

Redes4
Redes4Redes4
Redes4
redesinforma

Redes5
Redes5Redes5
Redes5
redesinforma

Tcp transmission control protocol e ip internet protocol
Tcp  transmission control protocol e ip internet protocolTcp  transmission control protocol e ip internet protocol
Tcp transmission control protocol e ip internet protocol
redesinforma

Semfio
SemfioSemfio
Semfio
redesinforma

Roteament
RoteamentRoteament
Roteament
redesinforma

Ri l5 052
Ri l5 052Ri l5 052
Ri l5 052
redesinforma

Ri a9
Ri a9Ri a9
Ri a8
Ri a8Ri a8
Ri a7
Ri a7Ri a7

Mais de redesinforma (20)

Completas
CompletasCompletas
Completas

Redes2
Redes2Redes2
Redes2

Redes3
Redes3Redes3
Redes3

Redes osi
Redes osiRedes osi
Redes osi

Basico de protocolos_2009
Basico de protocolos_2009Basico de protocolos_2009
Basico de protocolos_2009

Questoes
QuestoesQuestoes
Questoes

Redes lista exercicios
Redes lista exerciciosRedes lista exercicios
Redes lista exercicios

Lista exerc conceitos-mod-ref
Lista exerc conceitos-mod-refLista exerc conceitos-mod-ref
Lista exerc conceitos-mod-ref

Exercícios para semestre
Exercícios para semestreExercícios para semestre
Exercícios para semestre

Exercicio parte1
Exercicio parte1Exercicio parte1
Exercicio parte1

Redes4
Redes4Redes4
Redes4

Redes5
Redes5Redes5
Redes5

Tcp transmission control protocol e ip internet protocol
Tcp  transmission control protocol e ip internet protocolTcp  transmission control protocol e ip internet protocol
Tcp transmission control protocol e ip internet protocol

Sincronas
SincronasSincronas
Sincronas

Semfio
SemfioSemfio
Semfio

Roteament
RoteamentRoteament
Roteament

Ri l5 052
Ri l5 052Ri l5 052
Ri l5 052

Ri a9
Ri a9Ri a9
Ri a9

Ri a8
Ri a8Ri a8
Ri a8

Ri a7
Ri a7Ri a7
Ri a7


Último

Noite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsxNoite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsx
Luzia Gabriele

Relatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdfRelatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdf
Falcão Brasil

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Centro Jacques Delors

Caderno 1 - Módulo Água JMS 2024 (1).pdf
Caderno 1 -  Módulo Água JMS 2024 (1).pdfCaderno 1 -  Módulo Água JMS 2024 (1).pdf
Caderno 1 - Módulo Água JMS 2024 (1).pdf
SupervisoEMAC

Licao de adultos Topico 1 CPAD edit.pptx
Licao de adultos Topico 1 CPAD edit.pptxLicao de adultos Topico 1 CPAD edit.pptx
Licao de adultos Topico 1 CPAD edit.pptx
jetroescola

Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM
Falcão Brasil

Painel para comemerorar odia dos avós grátis.pdf
Painel  para comemerorar odia dos avós grátis.pdfPainel  para comemerorar odia dos avós grátis.pdf
Painel para comemerorar odia dos avós grátis.pdf
marcos oliveira

Aprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e CaminhosAprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e Caminhos
Leonel Morgado

Apostila em LIBRAS - Curso Básico ENAP 2019.pdf
Apostila em LIBRAS - Curso Básico ENAP 2019.pdfApostila em LIBRAS - Curso Básico ENAP 2019.pdf
Apostila em LIBRAS - Curso Básico ENAP 2019.pdf
pattyhsilva271204

escrita criativa utilizada na arteterapia
escrita criativa   utilizada na arteterapiaescrita criativa   utilizada na arteterapia
escrita criativa utilizada na arteterapia
shirleisousa9166

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE
Centro Jacques Delors

Temática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores LocaisTemática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores Locais
Colaborar Educacional

Oficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdfOficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdf
beathrizalves131

Relatório de Atividades 2017 CENSIPAM.pdf
Relatório de Atividades 2017 CENSIPAM.pdfRelatório de Atividades 2017 CENSIPAM.pdf
Relatório de Atividades 2017 CENSIPAM.pdf
Falcão Brasil

farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
AngelicaCostaMeirele2

Caça - palavras e cruzadinha com dígrafos
Caça - palavras  e cruzadinha   com  dígrafosCaça - palavras  e cruzadinha   com  dígrafos
Caça - palavras e cruzadinha com dígrafos
Mary Alvarenga

Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.
Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Mary Alvarenga

Trabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdfTrabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdf
marcos oliveira


Último (20)

Noite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsxNoite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsx

Relatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdfRelatório de Atividades 2015 CENSIPAM.pdf
Relatório de Atividades 2015 CENSIPAM.pdf

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...

Caderno 1 - Módulo Água JMS 2024 (1).pdf
Caderno 1 -  Módulo Água JMS 2024 (1).pdfCaderno 1 -  Módulo Água JMS 2024 (1).pdf
Caderno 1 - Módulo Água JMS 2024 (1).pdf

Licao de adultos Topico 1 CPAD edit.pptx
Licao de adultos Topico 1 CPAD edit.pptxLicao de adultos Topico 1 CPAD edit.pptx
Licao de adultos Topico 1 CPAD edit.pptx

Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM Relatório de Atividades 2009 CENSIPAM
Relatório de Atividades 2009 CENSIPAM

Painel para comemerorar odia dos avós grátis.pdf
Painel  para comemerorar odia dos avós grátis.pdfPainel  para comemerorar odia dos avós grátis.pdf
Painel para comemerorar odia dos avós grátis.pdf

Aprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e CaminhosAprendizagem Imersiva: Conceitos e Caminhos
Aprendizagem Imersiva: Conceitos e Caminhos

Apostila em LIBRAS - Curso Básico ENAP 2019.pdf
Apostila em LIBRAS - Curso Básico ENAP 2019.pdfApostila em LIBRAS - Curso Básico ENAP 2019.pdf
Apostila em LIBRAS - Curso Básico ENAP 2019.pdf

escrita criativa utilizada na arteterapia
escrita criativa   utilizada na arteterapiaescrita criativa   utilizada na arteterapia
escrita criativa utilizada na arteterapia

FOTOS_AS CIÊNCIAS EM AÇÃO .
FOTOS_AS CIÊNCIAS EM AÇÃO                .FOTOS_AS CIÊNCIAS EM AÇÃO                .
FOTOS_AS CIÊNCIAS EM AÇÃO .

RECORDANDO BONS MOMENTOS! _
RECORDANDO BONS MOMENTOS!               _RECORDANDO BONS MOMENTOS!               _
RECORDANDO BONS MOMENTOS! _

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE

Temática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores LocaisTemática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores Locais

Oficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdfOficina de bases de dados - Dimensions.pdf
Oficina de bases de dados - Dimensions.pdf

Relatório de Atividades 2017 CENSIPAM.pdf
Relatório de Atividades 2017 CENSIPAM.pdfRelatório de Atividades 2017 CENSIPAM.pdf
Relatório de Atividades 2017 CENSIPAM.pdf

farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...
farmacologia-segura-em-mapas-mentais-reduzindo-os-riscos-da-terapeutica-24040...

Caça - palavras e cruzadinha com dígrafos
Caça - palavras  e cruzadinha   com  dígrafosCaça - palavras  e cruzadinha   com  dígrafos
Caça - palavras e cruzadinha com dígrafos

Atividade Dias dos Pais - Meu Pai, Razão da Minha História.
Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.Atividade Dias dos Pais -  Meu Pai, Razão da Minha História.
Atividade Dias dos Pais - Meu Pai, Razão da Minha História.

Trabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdfTrabalho Colaborativo na educação especial.pdf
Trabalho Colaborativo na educação especial.pdf


Placa mae

  • 1. PLACA‐MÃE Placa‐mãe, também denominada mainboard ou motherboard, é uma placa de circuito impresso, que serve como base para a instalação dos demais componentes de um computador, como o processador, memória RAM, os circuitos de apoio, as placas controladoras, os slots do barramento e o chipset. Tipos de placas-mãe AT Placa-mãe com slot ISA (destaque) AT é a sigla para (Advanced Technology). Trata-se de um tipo de placa-mãe já antiga. Seu uso foi constante de 1983 até 1996. Um dos fatores que contribuíram para que o padrão AT deixasse de ser usado (e o ATX fosse criado), é o espaço interno reduzido, que com a instalação dos vários cabos do computador (flat cable, alimentação), dificultavam a circulação de ar, acarretando, em alguns casos danos permanentes à máquina devido ao super aquecimento. Isso exigia grande habilidade do técnico montador para aproveitar o espaço disponível da melhor maneira. Além disso, o conector de alimentação da fonte AT, que é ligado à placa-mãe, é composto por dois plugs semelhantes (cada um com seis pinos), que devem ser encaixados lado a lado, sendo que os fios de cor preta de cada um devem ficar localizados no meio. Caso esses conectores sejam invertidos e a fonte de alimentação seja ligada, a placa-mãe será fatalmente queimada. Com o padrão AT, é necessário desligar o computador pelo sistema operacional, aguardar um aviso de que o computador já pode ser desligado e clicar no botão "Power" presente na parte frontal do gabinete. Somente assim o equipamento é desligado. Isso se deve a uma limitação das fontes AT, que não foram projetadas para fazer uso do recurso de desligamento automático. Os modelos AT geralmente são encontrados com slots ISA, EISA, VESA nos primeiro modelos e, ISA e PCI nos mais novos AT (chamando de baby AT quando a placa-mãe apresenta um tamanho mais reduzido que os dos primeiros modelos AT). Somente um conector "soldado" na própria placa-mãe, que no caso, é o do teclado que segue o padrão DIN e o mouse utiliza a conexão serial. Posição dos slots de memória RAM e socket de CPU sempre em uma mesma região na placa-mãe, mesmo quando placas de fabricantes diferentes. Nas placas AT são comuns os slots de memória SIMM ou SDRAM, podendo vir com mais de um dos padrões na mesma placa-mãe.
  • 2. AT e ATX (simultaneamente) Modelo de transição entre o AT e o ATX uma vez que as duas tecnologias são encontradas simultaneamente. Esta é uma estratégia criada pelos fabricantes para obterem maior flexibilidade comercial. ATX ATX é a sigla para (Advanced Technology Extended). Pelo nome, é possível notar que trata-se do padrão AT aperfeiçoado. Um dos principais desenvolvedores do ATX foi a Intel. O objetivo do ATX foi de solucionar os problemas do padrão AT (citados anteriormente), o padrão apresenta uma série de melhorias em relação ao anterior. Atualmente a maioria dos computadores novos vem baseados neste padrão. Entre as principais características do ATX, estão: • o maior espaço interno, proporcionando uma ventilação adequada, • conectores de teclado e mouse no formato mini-DIM PS/2 (conectores menores) • conectores serial e paralelo ligados diretamente na placa-mãe, sem a necessidade de cabos, • melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas de expansão por falta de espaço. Conector de energia ATX (24 furos) Placa-mãe ATX com slot AGP (destaque) Quanto à fonte de alimentação, encontramos melhoras significativas. A começar pelo conector de energia ligado à placa-mãe. Ao contrário do padrão AT, não é possível encaixar o plug de forma invertida. Cada orifício do conector possui um formato, que dificulta o encaixe errado. A posição dos slots de memória RAM e socket de CPU variam a posição conforme o fabricante. Nestas placas serão encontrados slots de memória SDRAM, Rambus, DDR, DDR-II ou DDR-III, podendo vir com mais de um dos padrões na mesma placa-mãe. Geralmente os slots de expansão mais encontrados são os PCI, AGP, AMR/CNR e PCI-Express. As placas mais novas vêm com entrada na própria placa-mãe para padrões de disco rígido IDE, Serial ATA ou Serial ATA II. Gerenciamento de energia quando desligado o micro, suporta o uso do comando "shutdown", que permite o desligamento automático do micro sem o uso da chave de desligamento encontrada no gabinete. Se a placa mãe for alimentada por uma fonte com padrão ATX é possível ligar o computador utilizando um sinal externo como, por exemplo, uma chamada telefônica recebida pelo modem instalado. BTX BTX é um formato de placas-mãe criado pela intel e lançado em 2003 para substituir o formato ATX. O objetivo do BTX foi otimizar o desempenho do sistema e melhorar a ventilação interna. Atualmente, o desenvolvimento desse padrão está parado.
  • 3. LPX Formato de placas-mãe usado por alguns PCs "de marca" como por exemplo Compaq. Seu principal diferencial é não ter slots. Os slots estão localizados em uma placa a parte, também chamada "backplane", que é encaixada à placa-mãe através de um conector especial. Seu tamanho padrão é de 22 cm x 33 cm. Existe ainda um padrão menor, chamado Mini LPX, que mede 25,4 cm x 21,8 cm. Esse padrão foi criado para permitir PCs mais "finos", já que as placas de expansão em vez de ficarem perpendiculares à placa-mãe, como é o normal, ficam paralelas. Após o padrão de placas-mãe ATX ter sido lançado, uma versão do LPX baseada no ATX foi lançada, chamada NLX. Visualmente falando é fácil diferenciar uma placa-mãe LPX de uma NLX. No padrão LPX o conector para a placa de expansão (backplane) está localizado no centro da placa-mãe e este é um conector parecido com um slot (conector "fêmea"). Já no padrão NLX o conector para a placa de expansão está localizado em uma das laterais da placa, e é um contato de borda contendo 340 pinos, similar ao usado por placas de expansão (ou seja, é um conector "macho"). ITX É um padrão de placa-mãe criado em 2001 pela VIA Technologies. Destinada a micros altamente integrados e compactados, com a filosofia de oferecer não o computador mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas usam um micro para poder navegar na Internet e editar textos. A intenção da placa-mãe ITX é ter tudo on-board, ou seja, vídeo, áudio, modem e rede integrados na placa-mãe. Outra diferença dessa placa-mãe está em sua fonte de alimentação. Como possui menos periféricos, reduzindo assim o consumo de energia, sua fonte de alimentação pode ser fisicamente menor, possibilitando montar um computador mais compacto. Slot Slots PCI (64 bits).
  • 4. Slot é um termo em inglês para designar ranhura, fenda, conector, encaixe ou espaço. Sua função é ligar os periféricos ao barramento e suas velocidades são correspondentes as do seus respectivos barramentos. Nas placas-mãe são encontrados vários slots para o encaixe de placas (vídeo, som, modem e rede por exemplo). Alguns exemplos de slots: • ISA: (Industry Standard Architecture): Que é utilizado para conectar periféricos lentos, como a placa de som e fax modem. (16 bits baixa velocidade) • PCI: Utilizado por periféricos que demandem velocidade, como a placa de vídeo. (32 bits, alta velocidade) • AGP: (Accelerated Graphics Port): Utilizado exclusivamente por interface de vídeos 3D. (32 bits, alta velocidade) • PCI Express: Ulitilizadas nas placas de vídeo mais modernas, ela varia de 1X até 32X, mas atualmente não encontramos mais de 16X, é a mais rápida do momento. Funcionamento A placa-mãe realiza a interconexão das peças componentes do microcomputador. Assim, processador, memória, placa de vídeo, HD, teclado, mouse, etc. estão ligados diretamente à placa-mãe. Ela possui diversos componentes eletrônicos (circuitos integrados, capacitores, resistores, etc) e entradas especiais (slots) para que seja possível conectar os vários dispositivos. Componentes Arquitetura de uma placa-mãe típica. Vamos destacar os mais importantes componentes de uma placa mãe:
  • 5. Processador (conectado ao soquete) • Memória RAM • Bios (memória ROM) • Bateria • Chipset (norte e sul) Conectores • Slots de expansão (PCI, ISA, AGP...) • Conector IDE • Conector SATA • Conector Mouse • Conector Teclado • Conector Impressora (porta paralela) • Conector USB Processador Processador AMD-AthlonXP 1700+ O processador fica encaixado no soquete devendo observar que uma placa-mãe não aceita qualquer tipo de processador, pois é desenvolvida para modelos específicos. Cada tipo de processador tem características que o diferenciam de outros modelos, a quantidade de pinos, por exemplo, ou o barramento da ponte norte. Assim sendo, a placa-mãe deve ser desenvolvida para aceitar determinados processadores. A freqüência é um dos itens que determinam a velocidade de processamento, entretanto a quantidade de memória cache e o seu barramento é fundamental para a agilidade do processador. Memória RAM
  • 6. Diferentes tipos de RAM. A partir do alto: DIP, SIPP, SIMM 30 pin, SIMM 72 pin, DIMM (168‐pin), DDR DIMM (184‐ pin) Memória de acesso aleatório (do inglês Random Access Memory, freqüentemente abreviado para RAM) é um tipo de memória que permite a leitura e a escrita, utilizada como memória primária em sistemas eletrônicos digitais. O termo acesso aleatório identifica a capacidade de acesso a qualquer posição em qualquer momento, por oposição ao acesso seqüencial, imposto por alguns dispositivos de armazenamento, como fitas magnéticas. O nome não é verdadeiramente apropriado, já que outros tipos de memória (como a ROM) também permitem o acesso aleatório a seu conteúdo. O nome mais apropriado seria Memória de Leitura e Escrita. Apesar do conceito de memória de acesso aleatório ser bastante amplo, atualmente o termo é usado apenas para definir um dispositivo eletrônico que o implementa, basicamente um tipo específico de chip. Nesse caso, também fica implícito que é uma memória volátil, isto é, todo o seu conteúdo é perdido quando a alimentação da memória é desligada. Algumas memórias RAM necessitam que os seus dados sejam frequentemente refrescados (atualizados), podendo então ser designadas por DRAM (Dynamic RAM) ou RAM Dinâmica. Por oposição, aquelas que não necessitam de refrescamento são normalmente designadas por SRAM (Static RAM) ou RAM Estática. Do ponto de vista da sua forma física, uma RAM pode ser constituída por um circuito integrado DIP ou por um módulo SIMM, DIMM, SO-DIMM, etc. Para computadores pessoais elas são normalmente adquiridas em pentes de memória, que são placas de circuito impresso que já contém várias memórias já montadas e configuradas de acordo com a arquitetura usada na máquina. A capacidade de uma memória é medida em Bytes, kilobytes (1 KB = 1024 ou 210 Bytes), megabytes (1 MB = 1024 KB ou 220 Bytes) ou gigabytes (1 GB = 1024 MB ou 230 Bytes). A velocidade de funcionamento de uma memória é medida em Hz ou MHz. Este valor está relacionado com a quantidade de blocos de dados que podem ser transferidos durante um segundo. Existem no entanto algumas memórias RAM que podem efetuar duas transferências de dados no mesmo ciclo de clock, duplicando a taxa de transferência de informação para a mesma freqüência de trabalho. Além disso, a colocação das memórias em paralelo (propriedade da arquitetura de certos sistemas) permite multiplicar a velocidade aparente da memória. A memória principal de um computador baseado na Arquitetura de Von-Neumann é constituída por RAM. É nesta memória que são carregados os programas em execução e os respectivos dados do utilizador. Uma vez que se trata de memória volátil, os seus dados são perdidos quando o computador é desligado. Para evitar perdas de dados, é necessário salvar a informação para suporte não volátil (por ex. disco rígido), ou memória secundária. Para acelerar os acessos a memória de trabalho, utiliza-se normalmente uma memória cache. As placas-mãe mais antigas trabalhavam com tecnologia conhecida com SDR SDRAM e a DDR, atualmente o padrão mais usado é o DDR2. Com relação à capacidade de instalação de memória RAM nas placas-mãe mais antigas chegavam a 32Mb ou 64Mb, entretanto hoje não é difícil achar micros com pentes de memória com 1 Gb (1024 Mb) ou 2 Gb (2048 Mb) e podendo expandir (dependendo da placa-mãe) até 8 Gb (8192 Mb).
  • 7. BIOS Flash-ROM BIOS da American Megatrends 1992 BIOS (Basic Input Output System) é um tipo de chip (Flash-ROM) que contém um pequeno software (256k) responsável por controlar o uso dos dispositivos e mantém informações de data e hora. O BIOS trabalha junto com o POST, um software que testa os componentes do micro em busca de eventuais erros. Podemos alterar as configurações de hardware através do Setup, uma interface também presente na Flash- ROM. Bateria Bateria de Lítio CR2032 3V A bateria interna do tipo Lítio(bateria de lítio) CR2032 tem a função de manter as informações da Flash- ROM (EEPROM) armazenadas enquanto o computador está desligado (somente em placas-mãe antigas, nas atuais sua principal função é manter o relógio interno funcionando). Chipset Southbridge da placa-mãe ASUS P4P800-E Northbridge da placa-mãe ASUS P4P800-E Chipset é um chip (ou conjunto de chips) responsável pelo controle de diversos dispositivos de entrada (input) e saída (output) como o barramento, o acesso à memória, o acesso ao HD, periféricos on-board e off-board, comunicação do processador com a memória RAM e entre outros componentes da placa-mãe. Geralmente, é dividido em southbridge (ponte sul) e northbridge (ponte norte).
  • 8. O northbridge faz a comunicação do processador com as memórias, através do FSB (Front side bus), e com os barramentos de alta velocidade AGP e PCI Express. Como ele faz o trabalho mais pesado, geralmente requer um dissipador de calor devido ao seu aquecimento elevado. • O southbridge geralmente é responsável pelo controle de dispositivos de entrada ou saída (I/O) como as interfaces IDE que ligam os HDs, os drives de CD-ROM, drives de DVD-ROM ao processador. Controlam também as interfaces Serial ATA. Geralmente cuidam também do controle de dispositivos on-board como o som.
