- 1. ESCOLA TÉCNICA ESTADUALMAGALHÃES BARATA PEDRO HENRIQUE SILVA DE SOUZA MANUTENÇÃO DE COMPUTADORES Placa-Mãe BELÉM 2015

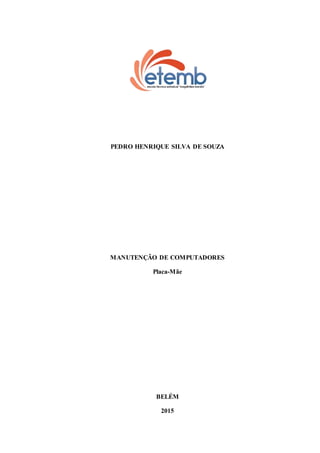

- 2. PEDRO HENRIQUE SILVADE SOUZA MANUTENÇÃO DE COMPUTADORES Placa-Mãe BELÉM 2015

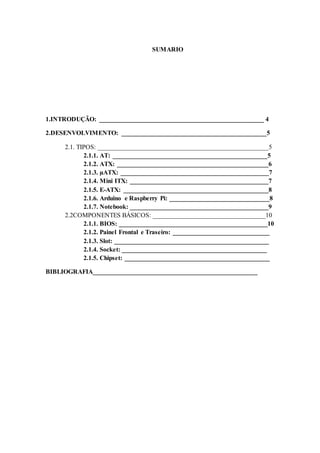

- 3. SUMARIO 1.INTRODUÇÃO: ___________________________________________________ 4 2.DESENVOLVIMENTO:_____________________________________________5 2.1. TIPOS: _____________________________________________________5 2.1.1. AT: ________________________________________________5 2.1.2. ATX: _______________________________________________6 2.1.3. µATX: ______________________________________________7 2.1.4. Mini ITX: ___________________________________________7 2.1.5. E-ATX: _____________________________________________8 2.1.6. Arduino e Raspberry Pi: _______________________________8 2.1.7. Notebook: ___________________________________________9 2.2COMPONENTES BÁSICOS: ___________________________________10 2.1.1. BIOS: ______________________________________________10 2.1.2. Painel Frontal e Traseiro: ______________________________ 2.1.3. Slot: ________________________________________________ 2.1.4. Socket: _____________________________________________ 2.1.5. Chipset: _____________________________________________ BIBLIOGRAFIA___________________________________________________

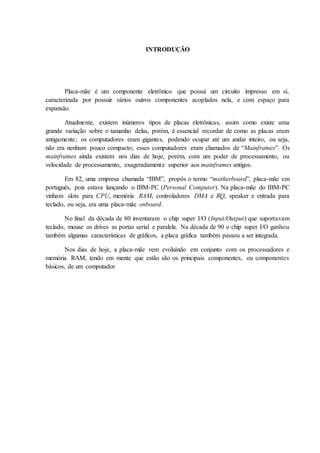

- 4. INTRODUÇÃO Placa-mãe é umcomponente eletrônico que possui um circuito impresso em si, caracterizada por possuir vários outros componentes acoplados nela, e com espaço para expansão. Atualmente, existem inúmeros tipos de placas eletrônicas, assim como existe uma grande variação sobre o tamanho delas, porém, é essencial recordar de como as placas eram antigamente; os computadores eram gigantes, podendo ocupar até um andar inteiro, ou seja, não era nenhum pouco compacto; esses computadores eram chamados de “Mainframes”. Os mainframes ainda existem nos dias de hoje, porém, com um poder de processamento, ou velocidade de processamento, exageradamente superior aos mainframes antigos. Em 82, uma empresa chamada “IBM”, propôs o termo “motherboard”, placa-mãe em português, pois estava lançando o IBM-PC (Personal Computer). Na placa-mãe do IBM-PC vinham slots para CPU, memória RAM, controladores DMA e RQ, speaker e entrada para teclado, ou seja, era uma placa-mãe onboard. No final da década de 80 inventaram o chip super I/O (Input/Output) que suportavam teclado, mouse os drives as portas serial e paralela. Na década de 90 o chip super I/O ganhou também algumas características de gráficos, a placa gráfica também passou a ser integrada. Nos dias de hoje, a placa-mãe vem evoluindo em conjunto com os processadores e memória RAM, tendo em mente que estão são os principais componentes, ou componentes básicos, de um computador

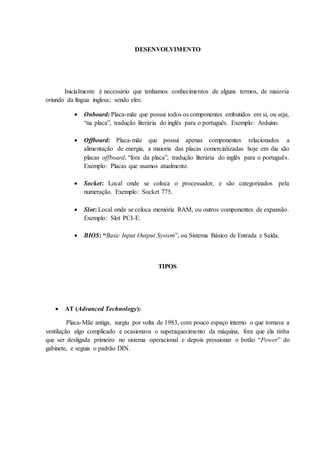

- 5. DESENVOLVIMENTO Inicialmente é necessárioque tenhamos conhecimentos de alguns termos, de maioria oriundo da língua inglesa; sendo eles: Onboard: Placa-mãe que possui todos os componentes embutidos em si, ou seja, “na placa”, tradução literária do inglês para o português. Exemplo: Arduino. Offboard: Placa-mãe que possui apenas componentes relacionados a alimentação de energia, a maioria das placas comercializadas hoje em dia são placas offboard, “fora da placa”, tradução literária do inglês para o português. Exemplo: Placas que usamos atualmente. Socket: Local onde se coloca o processador, e são categorizados pela numeração. Exemplo: Socket 775. Slot: Local onde se coloca memória RAM, ou outros componentes de expansão. Exemplo: Slot PCI-E. BIOS: “Basic Input Output System”, ou Sistema Básico de Entrada e Saída. TIPOS AT (Advanced Technology): Placa-Mãe antiga, surgiu por volta de 1983, com pouco espaço interno o que tornava a ventilação algo complicado e ocasionava o superaquecimento da máquina, fora que ela tinha que ser desligada primeiro no sistema operacional e depois pressionar o botão “Power” do gabinete, e seguia o padrão DIN.

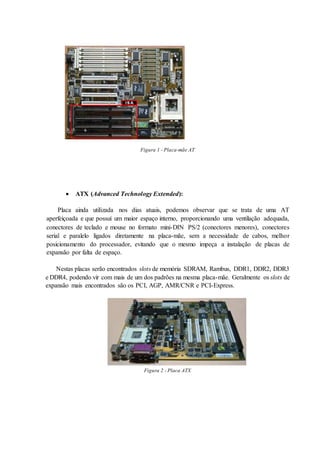

- 6. ATX (AdvancedTechnology Extended): Placa ainda utilizada nos dias atuais, podemos observar que se trata de uma AT aperfeiçoada e que possuí um maior espaço interno, proporcionando uma ventilação adequada, conectores de teclado e mouse no formato mini-DIN PS/2 (conectores menores), conectores serial e paralelo ligados diretamente na placa-mãe, sem a necessidade de cabos, melhor posicionamento do processador, evitando que o mesmo impeça a instalação de placas de expansão por falta de espaço. Nestas placas serão encontrados slots de memória SDRAM, Rambus, DDR1, DDR2, DDR3 e DDR4, podendo vir com mais de um dos padrões na mesma placa-mãe. Geralmente os slots de expansão mais encontrados são os PCI, AGP, AMR/CNR e PCI-Express. Figura 2 - Placa ATX Figura 1 - Placa-mãe AT

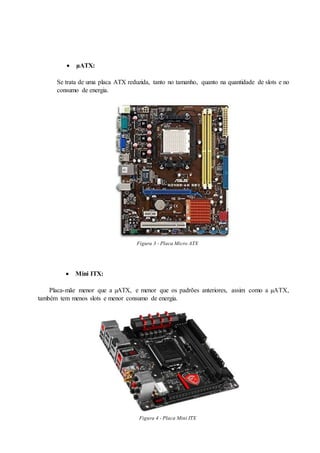

- 7. µATX: Se tratade uma placa ATX reduzida, tanto no tamanho, quanto na quantidade de slots e no consumo de energia. Figura 3 - Placa Micro ATX Mini ITX: Placa-mãe menor que a µATX, e menor que os padrões anteriores, assim como a µATX, também tem menos slots e menor consumo de energia. Figura 4 - Placa Mini ITX
- 8. E-ATX (Extended ATX): Placa-mãecom maior quantidade de slots de expansão, por isso o nome “ATX Estendida”. Figura 5 - Placa Mãe E-ATX Arduino e Raspberry Pi: Placas que possuem microprocessadores e micro controladores e são utilizadas para diversos fins, porém, elas se diferenciam em pequenos detalhes, o Arduino por exemplo possui um forte micro controlador que responde à linguagem de programação C, porém, não é possível instalar nele um sistema operacional pois não possui um microprocessador como o Raspberry Pi, que possui um forte microprocessador, sendo possível instalar um sistema operacional, porém não tem um forte microprocessador como o Arduino. Existe vários outros tipos de placa como o Arduino e o Raspberry Pi, como a Asus Tinker Board. Figura 6 - Respectivamente: Raspberry Pi 3 e Arduino Uno

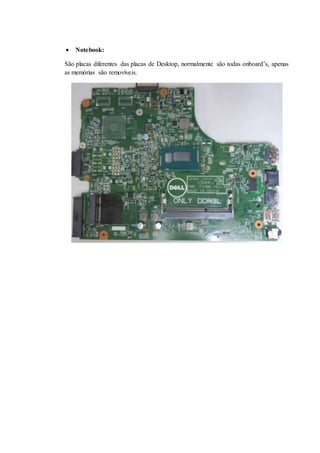

- 9. Notebook: São placasdiferentes das placas de Desktop, normalmente são todas onboard’s, apenas as memórias são removíveis.

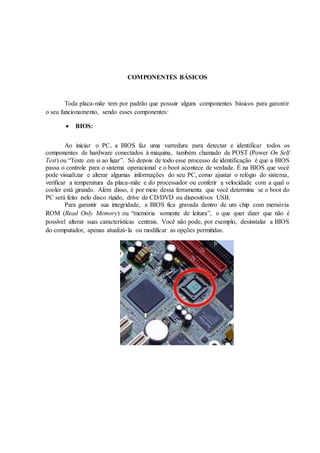

- 10. COMPONENTES BÁSICOS Toda placa-mãetem por padrão que possuir alguns componentes básicos para garantir o seu funcionamento, sendo esses componentes: BIOS: Ao iniciar o PC, a BIOS faz uma varredura para detectar e identificar todos os componentes de hardware conectados à máquina, também chamado de POST (Power On Self Test) ou “Teste em si ao ligar”. Só depois de todo esse processo de identificação é que a BIOS passa o controle para o sistema operacional e o boot acontece de verdade. É na BIOS que você pode visualizar e alterar algumas informações do seu PC, como ajustar o relógio do sistema, verificar a temperatura da placa-mãe e do processador ou conferir a velocidade com a qual o cooler está girando. Além disso, é por meio dessa ferramenta que você determina se o boot do PC será feito pelo disco rígido, drive de CD/DVD ou dispositivos USB. Para garantir sua integridade, a BIOS fica gravada dentro de um chip com memória ROM (Read Only Memory) ou “memória somente de leitura”, o que quer dizer que não é possível alterar suas características centrais. Você não pode, por exemplo, desinstalar a BIOS do computador, apenas atualizá-la ou modificar as opções permitidas.

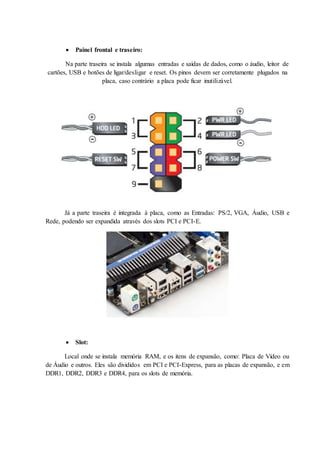

- 11. Painel frontale traseiro: Na parte traseira se instala algumas entradas e saídas de dados, como o áudio, leitor de cartões, USB e botões de ligar/desligar e reset. Os pinos devem ser corretamente plugados na placa, caso contrário a placa pode ficar inutilizável. Já a parte traseira é integrada à placa, como as Entradas: PS/2, VGA, Áudio, USB e Rede, podendo ser expandida através dos slots PCI e PCI-E. Slot: Local onde se instala memória RAM, e os itens de expansão, como: Placa de Vídeo ou de Áudio e outros. Eles são divididos em PCI e PCI-Express, para as placas de expansão, e em DDR1, DDR2, DDR3 e DDR4, para os slots de memória.

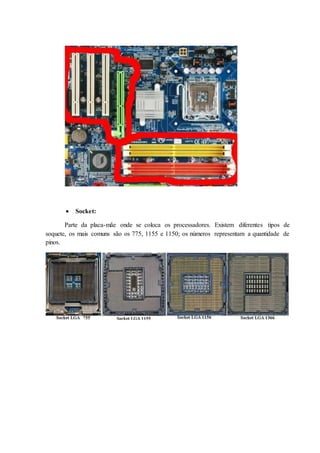

- 12. Socket: Parte daplaca-mãe onde se coloca os processadores. Existem diferentes tipos de soquete, os mais comuns são os 775, 1155 e 1150; os números representam a quantidade de pinos.

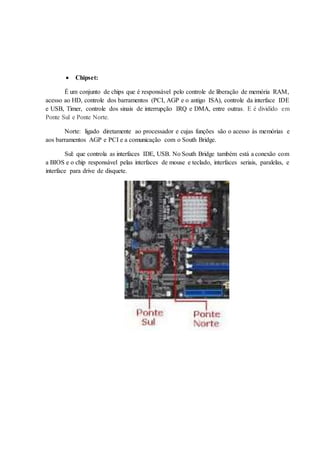

- 13. Chipset: É umconjunto de chips que é responsável pelo controle de liberação de memória RAM, acesso ao HD, controle dos barramentos (PCI, AGP e o antigo ISA), controle da interface IDE e USB, Timer, controle dos sinais de interrupção IRQ e DMA, entre outras. E é dividido em Ponte Sul e Ponte Norte. Norte: ligado diretamente ao processador e cujas funções são o acesso às memórias e aos barramentos AGP e PCI e a comunicação com o South Bridge. Sul: que controla as interfaces IDE, USB. No South Bridge também está a conexão com a BIOS e o chip responsável pelas interfaces de mouse e teclado, interfaces seriais, paralelas, e interface para drive de disquete.
