O documento discute as funções e componentes da placa-mãe de computador. Explica o que é uma placa-mãe, sua primeira versão e características atuais. Detalha cada componente da placa, incluindo soquete do processador, slots de memória, conectores, bios e entrada/saídas. Apresenta também uma placa-mãe moderna com alto desempenho.

1. 1
SENAC – SERVIÇO NACIONAL DE APRENDIZAGEM
COMERCIAL
CURSO TÉCNICO DE INFORMÁTICA
PLACA MÃE
CONHECIMENTOS A RESPEITO DA PLACA MÃE
WELINGTON DOS SANTOS AYRES
Taquara – RS
2014

2. 2

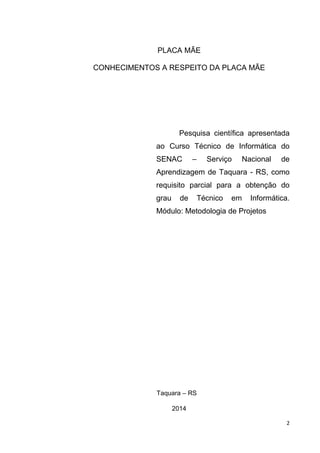

PLACA MÃE
CONHECIMENTOS A RESPEITO DA PLACA MÃE
Pesquisa científica apresentada
ao Curso Técnico de Informática do
SENAC – Serviço Nacional de
Aprendizagem de Taquara - RS, como
requisito parcial para a obtenção do
grau de Técnico em Informática.
Módulo: Metodologia de Projetos
Taquara – RS
2014

3. 3

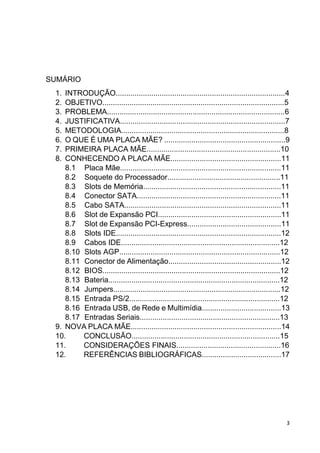

SUMÁRIO
1. INTRODUÇÃO.................................................................................4
2. OBJETIVO.......................................................................................5
3. PROBLEMA.....................................................................................6
4. JUSTIFICATIVA...............................................................................7
5. METODOLOGIA..............................................................................8
6. O QUE É UMA PLACA MÃE? ..........................................................9
7. PRIMEIRA PLACA MÃE................................................................10
8. CONHECENDO A PLACA MÃE.....................................................11
8.1 Placa Mãe.............................................................................11
8.2 Soquete do Processador......................................................11
8.3 Slots de Memória..................................................................11
8.4 Conector SATA.....................................................................11
8.5 Cabo SATA...........................................................................11
8.6 Slot de Expansão PCI...........................................................11
8.7 Slot de Expansão PCI-Express.............................................11
8.8 Slots IDE...............................................................................12
8.9 Cabos IDE............................................................................12
8.10 Slots AGP.............................................................................12
8.11 Conector de Alimentação......................................................12
8.12 BIOS.....................................................................................12
8.13 Bateria..................................................................................12
8.14 Jumpers................................................................................12
8.15 Entrada PS/2........................................................................12
8.16 Entrada USB, de Rede e Multimídia......................................13
8.17 Entradas Seriais...................................................................13
9. NOVA PLACA MÃE........................................................................14
10. CONCLUSÃO.......................................................................15
11. CONSIDERAÇÕES FINAIS..................................................16
12. REFERÊNCIAS BIBLIOGRÁFICAS......................................17

4. 4

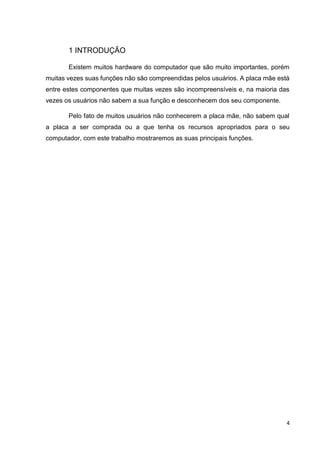

1 INTRODUÇÃO
Existem muitos hardware do computador que são muito importantes, porém
muitas vezes suas funções não são compreendidas pelos usuários. A placa mãe está
entre estes componentes que muitas vezes são incompreensíveis e, na maioria das
vezes os usuários não sabem a sua função e desconhecem dos seu componente.
Pelo fato de muitos usuários não conhecerem a placa mãe, não sabem qual
a placa a ser comprada ou a que tenha os recursos apropriados para o seu
computador, com este trabalho mostraremos as suas principais funções.

5. 5
2 OBJETIVO
Trazer conhecimento a respeito da placa mãe de forma objetiva e
esclarecedora, usando uma linguagem simples para facilitar o entendimento.

6. 6
3 PROBLEMA
Por que as funções de uma placa mãe são tão desconhecidas por muitos
usuários?

7. 7

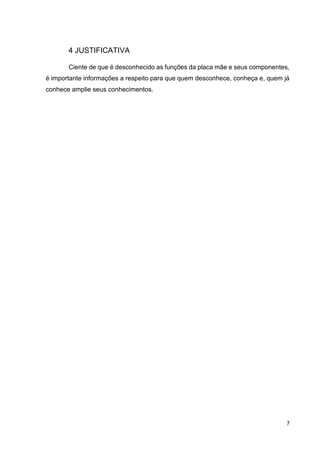

4 JUSTIFICATIVA
Ciente de que é desconhecido as funções da placa mãe e seus componentes,
é importante informações a respeito para que quem desconhece, conheça e, quem já
conhece amplie seus conhecimentos.

8. 8

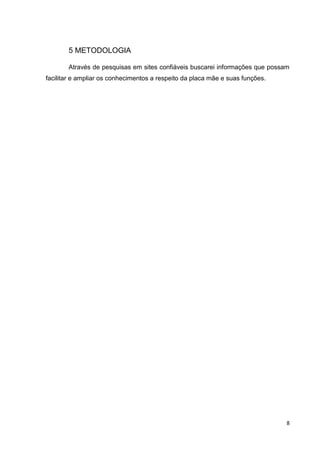

5 METODOLOGIA
Através de pesquisas em sites confiáveis buscarei informações que possam
facilitar e ampliar os conhecimentos a respeito da placa mãe e suas funções.

9. 9
6 O QUE É UMA PLACA MÃE?
A placa mãe é uma placa de circuito impresso que serve de base para integrar
os demais componentes de um computador, é caracterizado também por poder ser
expandida através dos slots. A placa mãe pode ser conhecia por Mainboard,
Systemboard, Logic board, Placa Principal.

10. 10

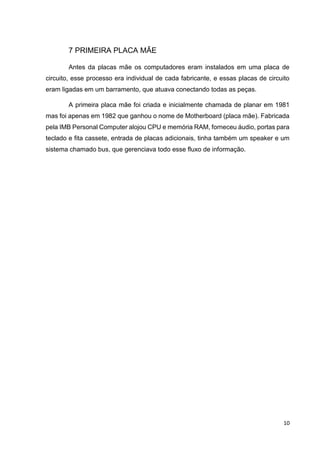

7 PRIMEIRA PLACA MÃE
Antes da placas mãe os computadores eram instalados em uma placa de
circuito, esse processo era individual de cada fabricante, e essas placas de circuito
eram ligadas em um barramento, que atuava conectando todas as peças.
A primeira placa mãe foi criada e inicialmente chamada de planar em 1981
mas foi apenas em 1982 que ganhou o nome de Motherboard (placa mãe). Fabricada
pela IMB Personal Computer alojou CPU e memória RAM, forneceu áudio, portas para
teclado e fita cassete, entrada de placas adicionais, tinha também um speaker e um
sistema chamado bus, que gerenciava todo esse fluxo de informação.

11. 11
8 CONHECENDO A PLACA MÃE
8.1 Placa Mãe
É responsável pela comunicação entre componentes e placas do computador.
8.2 Soquete do Processador
É o local onde é encaixado o processador.
8.3 Slots de Memória
Liga a memória RAM à placa mãe do computador. Existem diferentes tipos de
memória como por exemplo, DDR, DDR2, DIMM, porém cada tipo de memória possui
um slot diferente.
8.4 Conectores SATA
Permite a transferência de dados entre os dispositivos de armazenamento.
8.5 Cabo SATA
Serial Advanced Technology Attachment. Utiliza dois canais separados, um
para enviar e outro para receber, permitindo assim que frequências mais altas sejam
usadas nas transferências.
8.6 Slots de Expansão PCI
Peripheral Component Interconnect, usado para conectar placa de rede, placa
de som, modems, placa de captura e outros componentes à placa mãe.
8.7 Slots de Expansão PCI-Express
Também pode ser chamada de PCI-E, foi crida em 2004 pela Intel, e pode
substituir ao mesmo tempo os barramentos PCI e AGP. Pode-se dizer que
praticamente todas as placas de som, placas de rede e também a placa de vídeo usam
PCI-Express na transmissão de dados.

12. 12

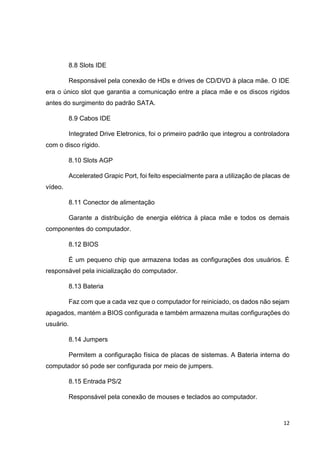

8.8 Slots IDE
Responsável pela conexão de HDs e drives de CD/DVD à placa mãe. O IDE
era o único slot que garantia a comunicação entre a placa mãe e os discos rígidos
antes do surgimento do padrão SATA.
8.9 Cabos IDE
Integrated Drive Eletronics, foi o primeiro padrão que integrou a controladora
com o disco rígido.
8.10 Slots AGP
Accelerated Grapic Port, foi feito especialmente para a utilização de placas de
vídeo.
8.11 Conector de alimentação
Garante a distribuição de energia elétrica à placa mãe e todos os demais
componentes do computador.
8.12 BIOS
É um pequeno chip que armazena todas as configurações dos usuários. É
responsável pela inicialização do computador.
8.13 Bateria
Faz com que a cada vez que o computador for reiniciado, os dados não sejam
apagados, mantém a BIOS configurada e também armazena muitas configurações do
usuário.
8.14 Jumpers
Permitem a configuração física de placas de sistemas. A Bateria interna do
computador só pode ser configurada por meio de jumpers.
8.15 Entrada PS/2
Responsável pela conexão de mouses e teclados ao computador.

13. 13

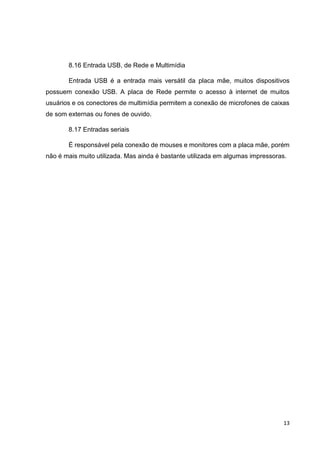

8.16 Entrada USB, de Rede e Multimídia
Entrada USB é a entrada mais versátil da placa mãe, muitos dispositivos
possuem conexão USB. A placa de Rede permite o acesso à internet de muitos
usuários e os conectores de multimídia permitem a conexão de microfones de caixas
de som externas ou fones de ouvido.
8.17 Entradas seriais
É responsável pela conexão de mouses e monitores com a placa mãe, porém
não é mais muito utilizada. Mas ainda é bastante utilizada em algumas impressoras.

14. 14

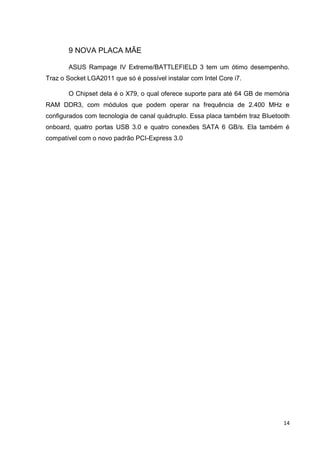

9 NOVA PLACA MÃE
ASUS Rampage IV Extreme/BATTLEFIELD 3 tem um ótimo desempenho.
Traz o Socket LGA2011 que só é possível instalar com Intel Core i7.
O Chipset dela é o X79, o qual oferece suporte para até 64 GB de memória
RAM DDR3, com módulos que podem operar na frequência de 2.400 MHz e
configurados com tecnologia de canal quádruplo. Essa placa também traz Bluetooth
onboard, quatro portas USB 3.0 e quatro conexões SATA 6 GB/s. Ela também é
compatível com o novo padrão PCI-Express 3.0

15. 15

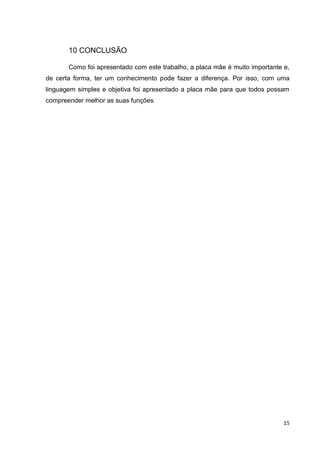

10 CONCLUSÃO
Como foi apresentado com este trabalho, a placa mãe é muito importante e,
de certa forma, ter um conhecimento pode fazer a diferença. Por isso, com uma
linguagem simples e objetiva foi apresentado a placa mãe para que todos possam
compreender melhor as suas funções

16. 16

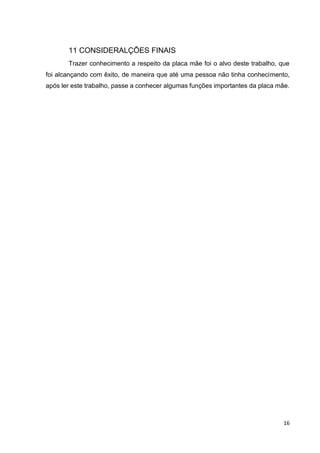

11 CONSIDERALÇÕES FINAIS
Trazer conhecimento a respeito da placa mãe foi o alvo deste trabalho, que
foi alcançando com êxito, de maneira que até uma pessoa não tinha conhecimento,
após ler este trabalho, passe a conhecer algumas funções importantes da placa mãe.

17. 17

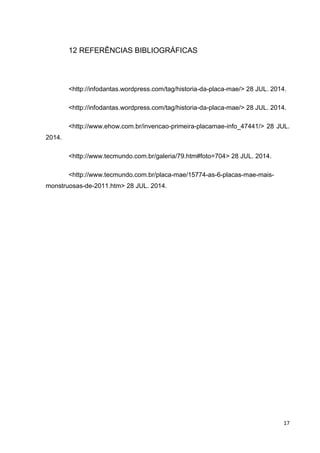

12 REFERÊNCIAS BIBLIOGRÁFICAS
<http://infodantas.wordpress.com/tag/historia-da-placa-mae/> 28 JUL. 2014.
<http://infodantas.wordpress.com/tag/historia-da-placa-mae/> 28 JUL. 2014.
<http://www.ehow.com.br/invencao-primeira-placamae-info_47441/> 28 JUL.
2014.
<http://www.tecmundo.com.br/galeria/79.htm#foto=704> 28 JUL. 2014.
<http://www.tecmundo.com.br/placa-mae/15774-as-6-placas-mae-mais-
monstruosas-de-2011.htm> 28 JUL. 2014.
