A placa mãe permite a comunicação entre o processador e os periféricos instalados. Ela contém componentes como processador, memória RAM, BIOS, slots de expansão e conectores para disco rígido, mouse, impressora e USB. As placas mães ATX atuais possuem dois chips principais (Norte e Sul) que controlam diferentes aspectos da comunicação de dados.

1. Placa mãe (motherboard)

3. System board (placa de sistema)

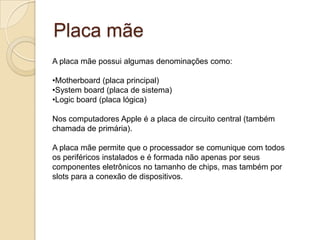

4. Logicboard (placa lógica)Nos computadores Apple é a placa de circuito central (também chamada de primária). A placa mãe permite que o processador se comunique com todos os periféricos instalados e é formada não apenas por seus componentes eletrônicos no tamanho de chips, mas também por slots para a conexão de dispositivos.

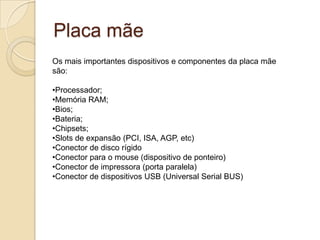

6. Memória RAM;

7. Bios;

8. Bateria;

9. Chipsets;

10. Slots de expansão (PCI, ISA, AGP, etc)

11. Conector de disco rígido

12. Conector para o mouse (dispositivo de ponteiro)

13. Conector de impressora (porta paralela)

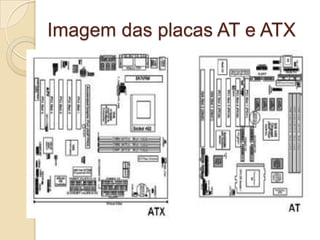

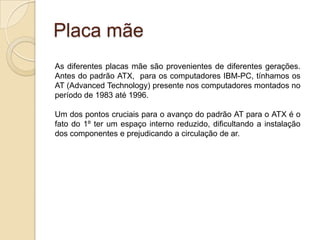

15. Imagem das placas AT e ATX

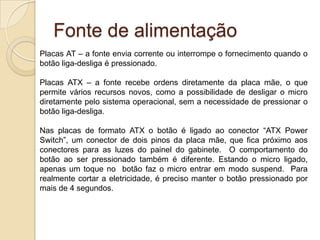

16. Fonte de alimentação Placas AT – a fonte envia corrente ou interrompe o fornecimento quando o botão liga-desliga é pressionado. Placas ATX – a fonte recebe ordens diretamente da placa mãe, o que permite vários recursos novos, como a possibilidade de desligar o micro diretamente pelo sistema operacional, sem a necessidade de pressionar o botão liga-desliga. Nas placas de formato ATX o botão é ligado ao conector “ATX Power Switch”, um conector de dois pinos da placa mãe, que fica próximo aos conectores para as luzes do painel do gabinete. O comportamento do botão ao ser pressionado também é diferente. Estando o micro ligado, apenas um toque no botão faz o micro entrar em modo suspend. Para realmente cortar a eletricidade, é preciso manter o botão pressionado por mais de 4 segundos.

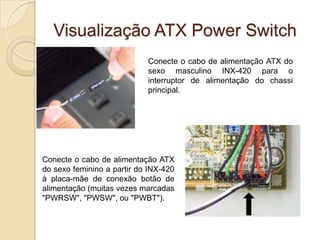

17. Visualização ATX Power Switch Conecte o cabo de alimentação ATX do sexo masculino INX-420 para o interruptor de alimentação do chassi principal. Conecte o cabo de alimentação ATX do sexo feminino a partir do INX-420 à placa-mãe de conexão botão de alimentação (muitas vezes marcadas "PWRSW", "PWSW", ou "PWBT").

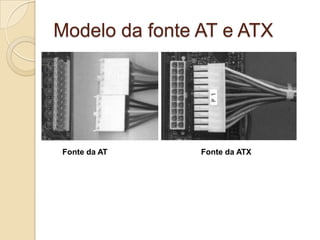

18. Modelo da fonte AT e ATX Fonte da ATX Fonte da AT

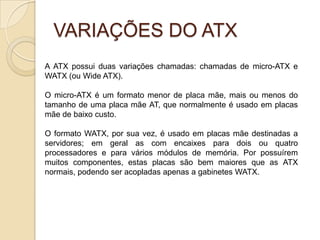

19. VARIAÇÕES DO ATX A ATX possui duas variações chamadas: chamadas de micro-ATXe WATX (ou Wide ATX). O micro-ATX é um formato menor de placa mãe, mais ou menos do tamanho de uma placa mãe AT, que normalmente é usado em placas mãe de baixo custo. O formato WATX, por sua vez, é usado em placas mãe destinadas a servidores; em geral as com encaixes para dois ou quatro processadores e para vários módulos de memória. Por possuírem muitos componentes, estas placas são bem maiores que as ATX normais, podendo ser acopladas apenas a gabinetes WATX.

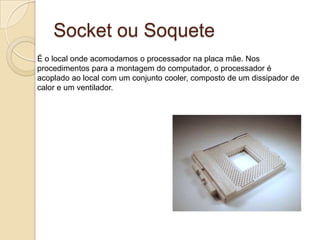

20. Socket ou Soquete É o local onde acomodamos o processador na placa mãe. Nos procedimentos para a montagem do computador, o processador é acoplado ao local com um conjunto cooler, composto de um dissipador de calor e um ventilador.

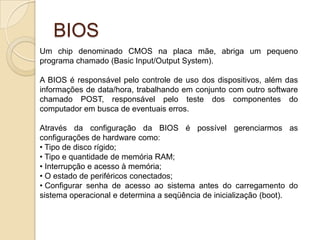

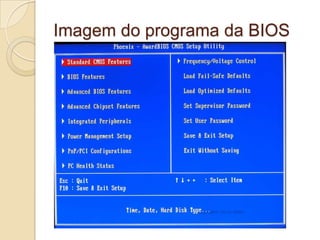

22. Tipo e quantidade de memória RAM;

23. Interrupção e acesso à memória;

24. O estado de periféricos conectados;

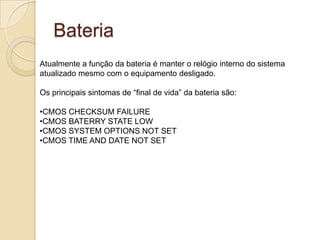

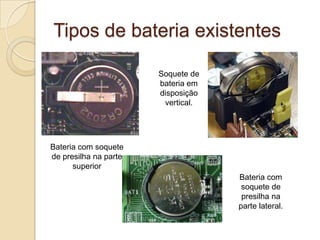

27. CMOS BATERRY STATE LOW

28. CMOS SYSTEM OPTIONS NOT SET

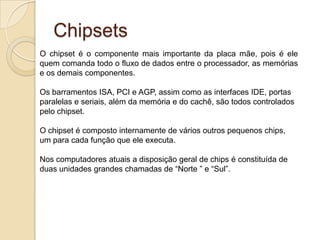

30. Chipsets O chipset é o componente mais importante da placa mãe, pois é ele quem comanda todo o fluxo de dados entre o processador, as memórias e os demais componentes. Os barramentos ISA, PCI e AGP, assim como as interfaces IDE, portas paralelas e seriais, além da memória e do cachê, são todos controlados pelo chipset. O chipset é composto internamente de vários outros pequenos chips, um para cada função que ele executa. Nos computadores atuais a disposição geral de chips é constituída de duas unidades grandes chamadas de “Norte ” e “Sul”.

31. Chipsets

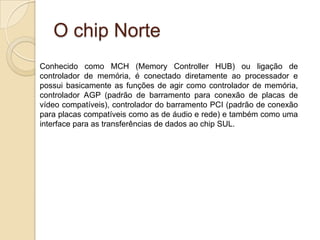

32. O chip Norte Conhecido como MCH (Memory Controller HUB) ou ligação de controlador de memória, é conectado diretamente ao processador e possui basicamente as funções de agir como controlador de memória, controlador AGP (padrão de barramento para conexão de placas de vídeo compatíveis), controlador do barramento PCI (padrão de conexão para placas compatíveis como as de áudio e rede) e também como uma interface para as transferências de dados ao chip SUL.

34. Portas USB;

35. Som on-board;

36. Rede on-board;

37. Barramento PCI;

38. Relógio tempo real;

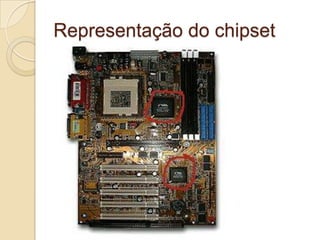

40. Representação do chipset

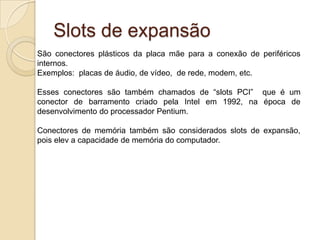

41. Slots de expansão São conectores plásticos da placa mãe para a conexão de periféricos internos. Exemplos: placas de áudio, de vídeo, de rede, modem, etc. Esses conectores são também chamados de “slots PCI” que é um conector de barramento criado pela Intel em 1992, na época de desenvolvimento do processador Pentium. Conectores de memória também são considerados slots de expansão, pois elev a capacidade de memória do computador.

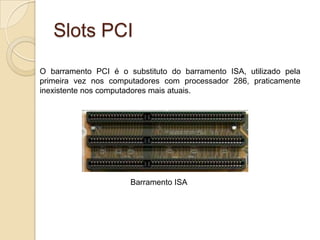

42. Slots PCI O barramento PCI é o substituto do barramento ISA, utilizado pela primeira vez nos computadores com processador 286, praticamente inexistente nos computadores mais atuais. Barramento ISA

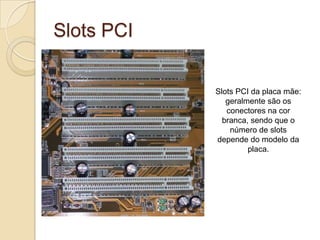

43. Slots PCI Slots PCI da placa mãe: geralmente são os conectores na cor branca, sendo que o número de slots depende do modelo da placa.

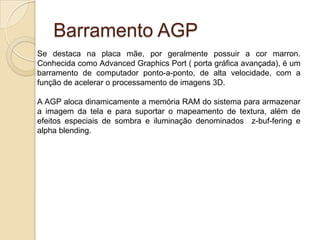

44. Barramento AGP Se destaca na placa mãe, por geralmente possuir a cor marron. Conhecida como AdvancedGraphicsPort ( porta gráfica avançada), é um barramento de computador ponto-a-ponto, de alta velocidade, com a função de acelerar o processamento de imagens 3D. A AGP aloca dinamicamente a memória RAM do sistema para armazenar a imagem da tela e para suportar o mapeamento de textura, além de efeitos especiais de sombra e iluminação denominados z-buf-fering e alphablending.

45. Barramento AGP Local de um slot AGP em uma placa mãe: geralmente de cor marrom. Placa de vídeo AGP NvidiaGEForce 7800 GS As velocidades de relógio são 375MHz para o núcleo, com uma velocidade de memória de 1.2GHz

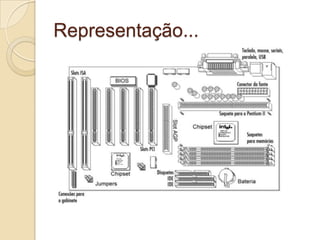

46. Representação...

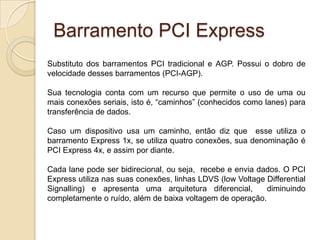

47. Barramento PCI Express Substituto dos barramentos PCI tradicional e AGP. Possui o dobro de velocidade desses barramentos (PCI-AGP). Sua tecnologia conta com um recurso que permite o uso de uma ou mais conexões seriais, isto é, “caminhos” (conhecidos como lanes) para transferência de dados. Caso um dispositivo usa um caminho, então diz que esse utiliza o barramento Express 1x, se utiliza quatro conexões, sua denominação é PCI Express 4x, e assim por diante. Cada lane pode ser bidirecional, ou seja, recebe e envia dados. O PCI Express utiliza nas suas conexões, linhas LDVS (lowVoltageDifferentialSignalling) e apresenta uma arquitetura diferencial, diminuindo completamente o ruído, além de baixa voltagem de operação.

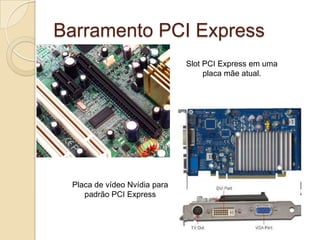

48. Barramento PCI Express Slot PCI Express em uma placa mãe atual. Placa de vídeo Nvídia para padrão PCI Express

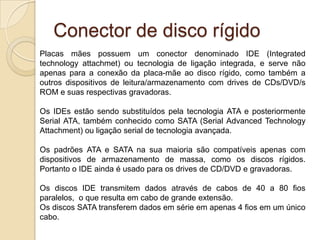

49. Conector de disco rígido Placas mães possuem um conector denominado IDE (Integratedtechnologyattachmet) ou tecnologia de ligação integrada, e serve não apenas para a conexão da placa-mãe ao disco rígido, como também a outros dispositivos de leitura/armazenamento com drives de CDs/DVD/s ROM e suas respectivas gravadoras. Os IDEs estão sendo substituídos pela tecnologia ATA e posteriormente Serial ATA, também conhecido como SATA (Serial AdvancedTechnologyAttachment) ou ligação serial de tecnologia avançada. Os padrões ATA e SATA na sua maioria são compatíveis apenas com dispositivos de armazenamento de massa, como os discos rígidos. Portanto o IDE ainda é usado para os drives de CD/DVD e gravadoras. Os discos IDE transmitem dados através de cabos de 40 a 80 fios paralelos, o que resulta em cabo de grande extensão. Os discos SATA transferem dados em série em apenas 4 fios em um único cabo.

50. Imagens... Cabo de alimentação de um disco rígido do padrão SATA Slot SATA em uma placa mãe. Cabo de conexão de um disco rígido do padrão SATA

51. Imagens... Cabo de alimentação de um disco rígido do padrão IDE Slot IDE em uma placa mãe. Cabo de conexão de um disco rígido do padrão IDE

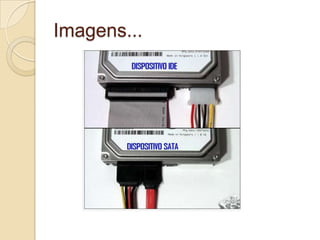

52. Imagens...

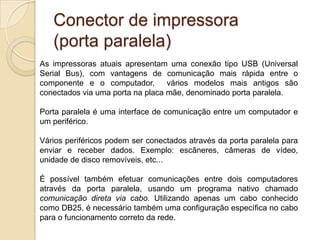

53. Conector de impressora (porta paralela) As impressoras atuais apresentam uma conexão tipo USB (Universal Serial Bus), com vantagens de comunicação mais rápida entre o componente e o computador, vários modelos mais antigos são conectados via uma porta na placa mãe, denominado porta paralela. Porta paralela é uma interface de comunicação entre um computador e um periférico. Vários periféricos podem ser conectados através da porta paralela para enviar e receber dados. Exemplo: escâneres, câmeras de vídeo, unidade de disco removíveis, etc... É possível também efetuar comunicações entre dois computadores através da porta paralela, usando um programa nativo chamado comunicação direta via cabo. Utilizando apenas um cabo conhecido como DB25, é necessário também uma configuração específica no cabo para o funcionamento correto da rede.

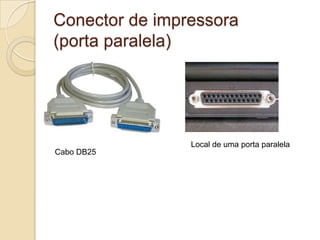

54. Conector de impressora (porta paralela) Local de uma porta paralela Cabo DB25

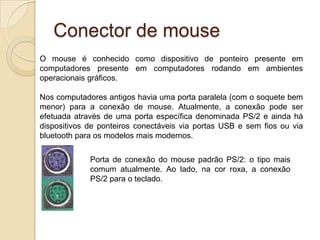

55. Conector de mouse O mouse é conhecido como dispositivo de ponteiro presente em computadores presente em computadores rodando em ambientes operacionais gráficos. Nos computadores antigos havia uma porta paralela (com o soquete bem menor) para a conexão de mouse. Atualmente, a conexão pode ser efetuada através de uma porta específica denominada PS/2 e ainda há dispositivos de ponteiros conectáveis via portas USB e sem fios ou via bluetooth para os modelos mais modernos. Porta de conexão do mouse padrão PS/2: o tipo mais comum atualmente. Ao lado, na cor roxa, a conexão PS/2 para o teclado.

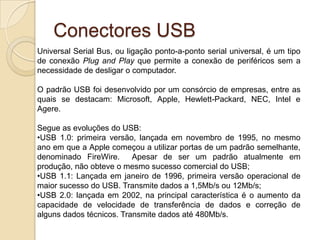

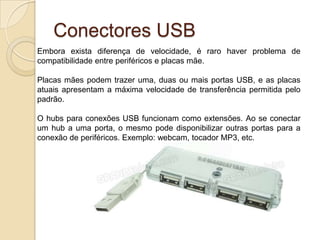

57. USB 1.1: Lançada em janeiro de 1996, primeira versão operacional de maior sucesso do USB. Transmite dados a 1,5Mb/s ou 12Mb/s;

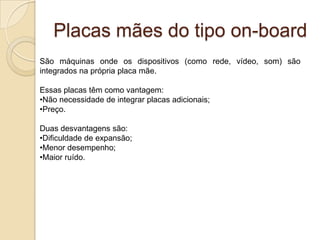

61. Menor desempenho;

62. Maior ruído.
