Este documento descreve as principais evoluções dos controladores de disco desde os primeiros PCs até os atuais controladores SATA. Começa apresentando o controlador ST 506 dos primeiros PCs e depois descreve controladores como ESDI, IDE, IDE Ultra DMA, SCSI e SATA, mostrando como cada um proporcionou maior capacidade de armazenamento e velocidade de acesso aos dados.

1. Controladores de Disco

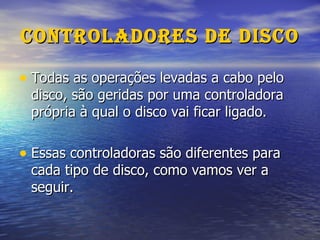

2. Controladores de Disco Todas as operações levadas a cabo pelo disco, são geridas por uma controladora própria à qual o disco vai ficar ligado. Essas controladoras são diferentes para cada tipo de disco, como vamos ver a seguir.

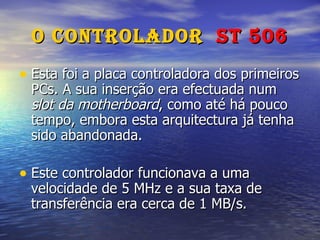

3. O Controlador ST 506 Esta foi a placa controladora dos primeiros PCs. A sua inserção era efectuada num slot da motherboard , como até há pouco tempo, embora esta arquitectura já tenha sido abandonada. Este controlador funcionava a uma velocidade de 5 MHz e a sua taxa de transferência era cerca de 1 MB/s.

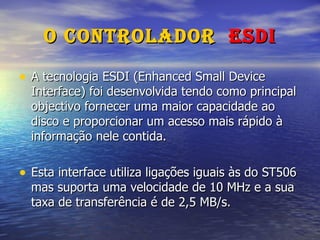

4. O Controlador ESDI A tecnologia ESDI (Enhanced Small Device Interface) foi desenvolvida tendo como principal objectivo fornecer uma maior capacidade ao disco e proporcionar um acesso mais rápido à informação nele contida. Esta interface utiliza ligações iguais às do ST506 mas suporta uma velocidade de 10 MHz e a sua taxa de transferência é de 2,5 MB/s.

5. O Controlador IDE Esta interface é actualmente a mais utilizada e permite uma transferência de dados de 4 MB/s, no entanto, com a evolução dos discos rígidos para capacidades superiores a 529MB o IDE foi forçado a evoluir, dando origem ao que é hoje a interface mais usada nos computadores pessoais, o EIDE.

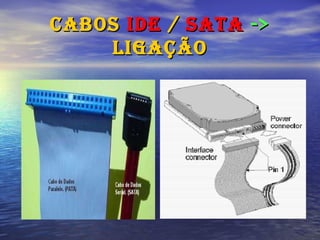

6. Cabos IDE / SATA -> ligação

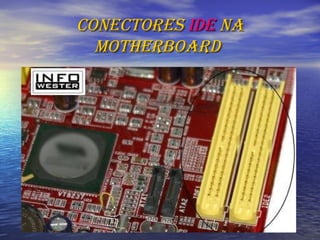

7. Conectores IDE na motherboard

8. Controlador IDE ULTRA DMA O IDE ULTRA DMA é um novo processo de dados ATA, que permite taxas na ordem dos 33,3 MB/s, o dobro da anterior interface IDE/DMA. Este tipo de transferência de dados, permitirá um arranque mais rápido do computador, bem como no carregamento dos programas.

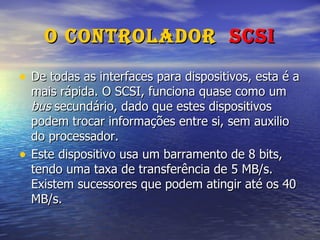

9. O Controlador SCSI De todas as interfaces para dispositivos, esta é a mais rápida. O SCSI, funciona quase como um bus secundário, dado que estes dispositivos podem trocar informações entre si, sem auxilio do processador. Este dispositivo usa um barramento de 8 bits, tendo uma taxa de transferência de 5 MB/s. Existem sucessores que podem atingir até os 40 MB/s.

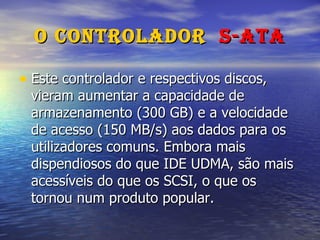

10. O Controlador S-ATA Este controlador e respectivos discos, vieram aumentar a capacidade de armazenamento (300 GB) e a velocidade de acesso (150 MB/s) aos dados para os utilizadores comuns. Embora mais dispendiosos do que IDE UDMA, são mais acessíveis do que os SCSI, o que os tornou num produto popular.

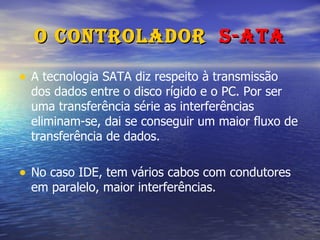

11. O Controlador S-ATA A tecnologia SATA diz respeito à transmissão dos dados entre o disco rígido e o PC. Por ser uma transferência série as interferências eliminam-se, dai se conseguir um maior fluxo de transferência de dados. No caso IDE, tem vários cabos com condutores em paralelo, maior interferências.

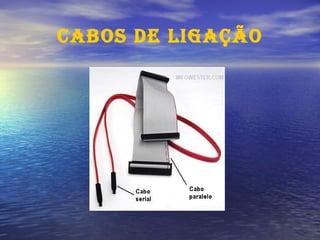

12. Cabos de Ligação

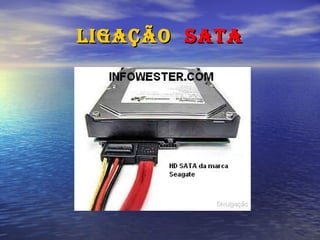

13. Ligação SATA

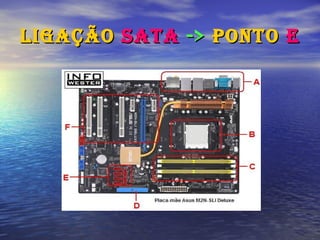

14. ligação SATA -> Ponto E

15. E SCOLA S ECUNDÁRIA F ONTES P EREIRA M ELO José Guimarães 03/03/2009
